GEBRUIKSAANWIJZING GE 260 S VIKING

DEENFRITESPTNOSVFIDAPLSLSKHU NL 0478 201 9906 D - NL Geachte klant, Hartelijk dank voor uw aankoop van een kwaliteitsproduct van de firma VIKING. Dit product werd volgens de meest moderne procedures en met veel zorg voor kwaliteit gefabriceerd, want wij hebben ons doel pas bereikt als u tevreden bent over uw apparaat. Neem contact op met uw dealer of met onze verkoopafdeling als u vragen over uw apparaat heeft. Veel plezier met uw VIKING apparaat. Directeur Gedrukt op chloorvrij, gebleekt papier. Papier is recycleerbaar. Flap is vrij van halogeen.

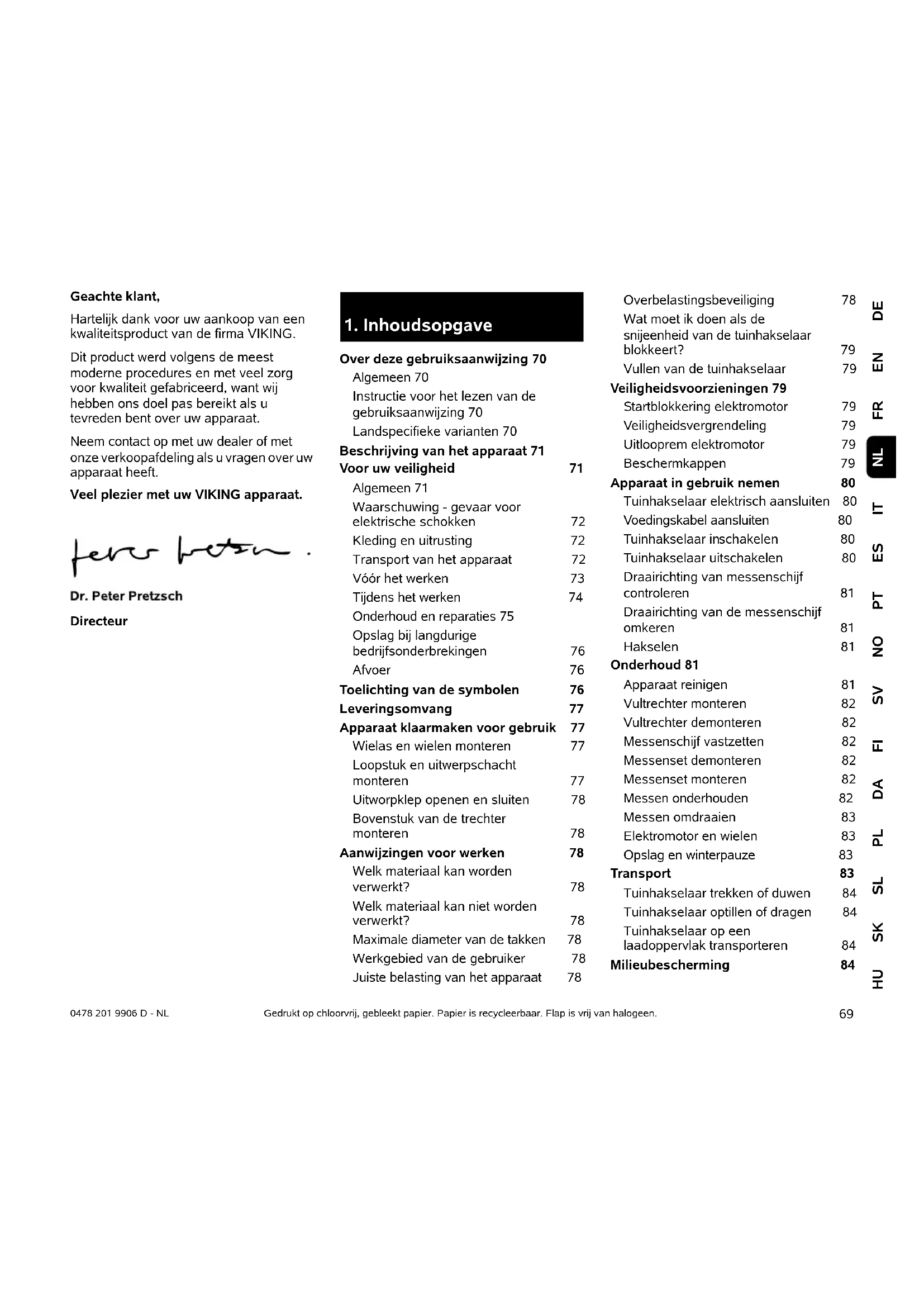

Over deze gebruiksaanwijzing 70 Algemeen 70 Instructie voor het lezen van de gebruiksaanwijzing 70 Landspecifieke varianten 70 Beschrijving van het apparaat 71 Voor uw veiligheid 71 Algemeen 71 Waarschuwing - gevaar voor elektrische schokken 72 Kleding en uitrusting 72 Transport van het apparaat 72 Vóór het werken 73 Tijdens het werken 74 Onderhoud en reparaties 75 Opslag bij langdurige bedrijfsonderbrekingen 76 Afvoer 76 Toelichting van de symbolen 76 Leveringsomvang 77 Apparaat klaarmaken voor gebruik 77 Wielas en wielen monteren 77 Loopstuk en uitwerpschacht monteren 77 Uitworpklep openen en sluiten 78 Bovenstuk van de trechter monteren 78 Aanwijzingen voor werken 78 Welk materiaal kan worden verwerkt? 78 Welk materiaal kan niet worden verwerkt? 78 Maximale diameter van de takken 78 Werkgebied van de gebruiker 78 Juiste belasting van het apparaat 78 Overbelastingsbeveiliging 78 Wat moet ik doen als de snijeenheid van de tuinhakselaar blokkeert? 79 Vullen van de tuinhakselaar 79 Veiligheidsvoorzieningen 79 Startblokkering elektromotor 79 Veiligheidsvergrendeling 79 Uitlooprem elektromotor 79 Beschermkappen 79 Apparaat in gebruik nemen 80 Tuinhakselaar elektrisch aansluiten 80 Voedingskabel aansluiten 80 Tuinhakselaar inschakelen 80 Tuinhakselaar uitschakelen 80 Draairichting van messenschijf controleren 81 Draairichting van de messenschijf omkeren 81 Hakselen 81 Onderhoud 81 Apparaat reinigen 81 Vultrechter monteren 82 Vultrechter demonteren 82 Messenschijf vastzetten 82 Messenset demonteren 82 Messenset monteren 82 Messen onderhouden 82 Messen omdraaien 83 Elektromotor en wielen 83 Opslag en winterpauze 83 Transport 83 Tuinhakselaar trekken of duwen 84 Tuinhakselaar optillen of dragen 84 Tuinhakselaar op een laadoppervlak transporteren 84 Milieubescherming 840478 201 9906 D - NL

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC. VIKING werkt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in de levering qua vorm, techniek en uitvoering zijn daarom voorbehouden. Op basis van gegevens of afbeeldingen uit dit boekje kunnen bijgevolg geen aanspraken worden gemaakt.

2.2 Instructie voor het lezen van de

gebruiksaanwijzing Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen. Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht. Kijkrichting: kijkrichting bij gebruik links en rechts in de gebruiksaanwijzing: De gebruiker staat achter het apparaat (werkstand). Hoofdstukverwijzing: naar de desbetreffende hoofdstukken en paragrafen met nadere uitleg wordt met een pijltje verwezen. Het volgende voorbeeld bevat een verwijzing naar een hoofdstuk: (Ö 3.) Markeringen van tekstpassages: De beschreven aanwijzingen kunnen zoals in de volgende voorbeelden gemarkeerd zijn. Handelingen waarbij ingrijpen van de gebruiker vereist is: ● Bout (1) met een schroevendraaier losdraaien, hendel (2) activeren ... Algemene opsommingen: – productgebruik bij sport- of wedstrijdevenementen Teksten met aanvullende betekenis: Tekstpassages met aanvullende betekenis zijn met één van de onderstaand beschreven symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren. Teksten met afbeeldingverwijzing: Afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaanwijzing. Het camerasymbool koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

2.3 Landspecifieke varianten

VIKING levert afhankelijk van het leveringsland apparaten met verschillende stekkers en schakelaars. Op de afbeeldingen worden machines met eurostekkers of met 5-polige netstekker weergegeven. Machines met andere stekkeruitvoeringen worden op dezelfde manier op de voeding aangesloten. Elektrisch schema 84 Standaard reserveonderdelen 84 Slijtage minimaliseren en schade voorkomen 85 CE-conformiteitsverklaring van de fabrikant 85 Technische gegevens 86 Defectopsporing 87 Onderhoudsschema 87 Leveringbevestiging 87 Servicebevestiging 87

gebruiksaanwijzing Gevaar! Gevaar voor ongevallen en ernstig letsel. Bepaalde handelingen zijn noodzakelijk of verboden. Waarschuwing! Kans op letsel. Bepaalde handelingen voorkomen mogelijk of waarschijnlijk letsel. Voorzichtig! Minder ernstig letsel of materiële schade dat/die door bepaalde handelingen kan worden voorkomen. Aanwijzing Informatie voor een beter apparaatgebruik en om een mogelijk oneigenlijk gebruik te vermijden.

Tijdens de werkzaamheden met het apparaat moeten de voorschriften ter preventie van ongevallen beslist in acht worden genomen. Vóór de eerste inbedrijfstelling moet u de hele gebruiksaanwijzing goed doorlezen. Bewaar de gebruiksaanwijzing voor later gebruik zorgvuldig op een veilige plaats. Deze veiligheidsmaatregelen zijn onontbeerlijk voor uw veiligheid, maar deze opsomming is niet uitputtend. Gebruik het apparaat altijd verstandig en met verantwoordelijkheidsgevoel, en denk erom dat de gebruiker aansprakelijk wordt gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen. Maak u vertrouwd met de bedieningsonderdelen en het gebruik van het apparaat. Het apparaat mag alleen worden gebruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening ervan vertrouwd zijn. Elke gebruiker moet vóór de eerste ingebruikname vragen om een deskundige en praktische instructie. De verkoper of een andere deskundige moet aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werken. Bij deze instructie moet de gebruiker er vooral bewust van worden gemaakt dat voor het werken met dit apparaat uiterste zorgvuldigheid en concentratie vereist zijn. Leen het apparaat inclusief accessoires alleen uit aan personen die met dit model en de bediening ervan vertrouwd zijn. De gebruiksaanwijzing is onderdeel van het apparaat en moet altijd worden meegegeven. Gebruik het apparaat alleen als u uitgerust bent en een goede lichamelijke en geestelijke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kunt werken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beïnvloeden, mag niet met het apparaat worden gewerkt. Kinderen of jongeren onder 16 jaar mogen de machine niet gebruiken. De minimumleeftijd van de gebruiker kan vastgelegd zijn in plaatselijke bepalingen. Dit apparaat mag niet worden gebruikt door personen (met name kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of door personen zonder ervaring en/of zonder kennis, tenzij deze personen onder toezicht staan van iemand die voor hun veiligheid verantwoordelijk is of van wie men instructies m.b.t. het gebruik heeft ontvangen. Houd kinderen onder toezicht om te voorkomen dat ze met het apparaat spelen. Het apparaat is bedoeld voor privé gebruik. Let op – Gevaar voor ongevallen! Tuinhakselaars van VIKING zijn geschikt voor het klein snijden van takken en plantenresten. Een andere toepassing is niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben. U dient de tuinhakselaar niet te gebruiken (onvolledige opsomming): – voor het klein snijden van andere materialen (bijvoorbeeld glas of metaal). – voor werkzaamheden die niet in deze gebruiksaanwijzing worden beschreven. – voor de productie van levensmiddelen (bijvoorbeeld het vermalen van ijs of het maken van druivenpulp). Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalve vakkundige montage van toebehoren die door VIKING zijn goedgekeurd. Bovendien heeft dit tot

3. Beschrijving van het

apparaat 1 Bovenstuk van de trechter 2 Onderstuk van de trechter 3 Afsluitschroeven 4 Basismachine 5 Uitwerpschacht 6 In- / uitschakelaar met voedingsaansluiting 7 Wielen 8 Wielvoet 9 Typeplaatje

4. Voor uw veiligheid

Levensgevaar door verstikking! Verstikkingsgevaar voor kinderen bij het spelen met verpakkingsmateriaal. Houd verpakkingsmateriaal altijd buiten het bereik van kinderen.0478 201 9906 D - NL

gevolg dat uw garantie vervalt. Neem voor informatie over goedgekeurde toebehoren contact op met uw VIKING vakhandelaar. Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor wordt veranderd, is verboden. Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparaat. Bij het gebruik op openbare terreinen, parken, sportvelden, langs wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.

4.2 Waarschuwing - gevaar voor

elektrische schokken Gebruik nooit een beschadigde verlengkabel. Vervang defecte kabels door nieuwe en repareer verlengkabels niet. Gebruik het apparaat nooit als de kabels beschadigd of versleten zijn. Controleer met name de voedingskabel op schade en veroudering. Onderhouds- en herstellingswerkzaamheden aan voedingskabels mogen alleen door speciaal opgeleide vaklui worden uitgevoerd. Gevaar voor stroomstoten! Een beschadigde kabel mag niet op het stroomnet worden aangesloten en u mag een beschadigde kabel pas aanraken als deze is losgekoppeld. Raak de snijeenheden (messen) pas aan nadat het apparaat van de voeding is losgekoppeld. Let er altijd op dat de gebruikte voedingskabels voldoende beveiligd zijn. Werk niet bij regen of in een natte omgeving. Gebruik uitsluitend vochtwerende verlengkabels voor buitengebruik die voor het gebruik met het apparaat geschikt zijn (Ö 10.1). Verwijder de aansluitkabel met de stekker en de stekkerbus en trek niet aan de aansluitkabels zelf. Laat het apparaat niet onbeschermd in de regen staan. Bedenk dat het apparaat bij het aansluiten op een stroomaggregaat door spanningsschommelingen kan worden beschadigd. U mag het apparaat alleen op een voeding aansluiten die beveiligd is door een foutstroombeveiliging met een afschakelstroom van maximaal 30 mA. Voor nadere informatie kunt u terecht bij de elektricien.

4.3 Kleding en uitrusting

Draag tijdens werkzaamheden altijd stevige schoenen met grip. Werk nooit op blote voeten of bijvoorbeeld op sandalen. Tijdens het werk en vooral bij onderhoudswerkzaamheden en transport van het apparaat altijd stevige handschoenen dragen. Draag tijdens de werkzaamheden altijd een veiligheidsbril en gehoorbescherming. Draag deze bril tijdens de gehele duur van de werkzaamheden. Tijdens het werken met het apparaat geschikte en nauwsluitende kleding dragen, dat wil zeggen overall, geen stofjas. Draag tijdens het werken met het apparaat geen sjaal, stropdas, sieraden, hangende linten of koorden of andere afstaande kledingstukken. U dient tijdens de gehele duur van de werkzaamheden en bij alle werkzaamheden aan het apparaat lang haar samen te binden en te bedekken (met een hoofddoek, muts, enz.).

4.4 Transport van het apparaat

Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van het apparaat te voorkomen. Het apparaat niet met draaiende elektromotor verplaatsen. Schakel vóór het transport de elektromotor uit, laat de messen uitlopen en trek de stekker los. Opgelet! Kans op stroomstoten! Voor de elektrische veiligheid zijn de voedingskabel, stekker, aan- / uit-knop en de aansluitkabel erg belangrijk. Beschadigde kabels, koppelingen en stekkers of aansluitkabels die niet aan de voorschriften voldoen, mogen niet gebruikt worden, zodat gevaar voor elektrische schokken kan worden voorkomen. Controleer de aansluitkabel regelmatig op beschadigingen of slijtage (barsten).73 DEENFRITESPTNOSVFIDAPLSLSKHU NL 0478 201 9906 D - NL Transporteer het apparaat uitsluitend met afgekoelde elektromotor. Transporteer het apparaat alleen met volgens de voorschriften gemonteerde vultrechter. Gevaar voor letsel door vrijliggende messen! Let met name bij het kantelen op het gewicht van het apparaat. Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling). Maak met geschikte bevestigingsmaterialen (gordels, kabels, enz.) het apparaat op het laadoppervlak vast aan de bevestigingspunten, die in deze gebruiksaanwijzing beschreven zijn. (Ö 12.) Machine alleen stapvoets trekken of duwen. Niet wegslepen! Houd u bij het transport van het apparaat aan de plaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadoppervlakken.

Het moet duidelijk zijn, dat er alleen personen met het apparaat werken die de gebruiksaanwijzing kennen. Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor in acht. Vóór het gebruik van het apparaat moeten alle versleten en beschadigde onderdelen worden vervangen. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat moeten worden vervangen. Stickers en alle verdere vervangingsonderdelen zijn verkrijgbaar bij uw VIKING vakhandelaar. Voor de ingebruikstelling, controleer – of het apparaat gebruiksklaar is. Dit betekent dat de afdekkingen en veiligheidsvoorzieningen op hun plaats en in onberispelijke staat zijn. – dat de elektrische verbinding wordt gemaakt met een juist geïnstalleerd stopcontact. – of de isolatie van aansluiting- en de verlengkabel, de aansluitstekker en de koppeling in perfecte toestand is. – of het gehele apparaat (behuizing van de elektromotor, veiligheidsvoorzieningen, bevestigingselementen, messen, messenas, messenschijven enz.) niet is versleten of beschadigd. – of er zich geen te hakselen materiaal meer in het apparaat bevindt en de vultrechter leeg is. – of alle schroeven, moeren en andere bevestigingselementen aanwezig zijn of zijn vastgedraaid. Losgemaakte schroeven en moeren moeten voor de ingebruikstelling vastgedraaid worden (aandraaimoment respecteren). Gebruik het apparaat alleen buiten en niet bij een muur of een ander vast voorwerp, om de kans op letsel en schade te verkleinen (geen uitwijkmogelijkheden voor de gebruiker, glasbreuk in ruiten, krassen op auto’s, enz.). Zet het apparaat stevig op een vlakke en vaste ondergrond. Gebruik het apparaat niet op een geplaveid of met grind bedekt oppervlak, want uitgeworpen of omhoog geslingerd materiaal kan dan verwondingen veroorzaken. Zorg elke keer vóór de ingebruikname ervoor dat het apparaat conform de voorschriften is afgesloten. (Ö 11.2) Maak uzelf vertrouwd met de aan- / uit- schakelaar, opdat u in noodsituaties snel en juist kunt reageren. De beschermkap in de vultrechter moet de vulopening bedekken en onbeschadigd zijn - vervang de beschermkap indien deze defect is. Gevaar voor letsel! Gebruik de machine uitsluitend in volgens de voorschriften gemonteerde staat. Als er onderdelen aan de machine ontbreken (bijv. wielen), komen de afstanden niet meer met de veiligheidsvoorschriften overeen, bovendien staat de machine mogelijk minder stabiel. Inspecteer elke keer vóór de ingebruikname of de machine in de staat conform de voorschriften verkeert! Conform de voorschriften houdt in dat de machine volledig gemonteerd is, dit betekent met name dat: – het bovenstuk van de trechter op het onderstuk van de trechter is gemonteerd, – de vultrechter op de basismachine is gemonteerd en de twee afsluitschroeven handvast zijn aangedraaid, – de wielvoet compleet is gemonteerd, – de beide wielen zijn gemonteerd,0478 201 9906 D - NL

– alle veiligheidsvoorzieningen (o.a. uitwerpschacht, beschermkap) aanwezig en in goede staat zijn, – de snijeenheid (messenschijf) is gemonteerd, – alle messen volgens de voorschriften zijn gemonteerd. De op het apparaat geïnstalleerde schakel- en veiligheidsinrichtingen mogen niet worden verwijderd of overbrugd. Inspecteer de messenschijf op beschadigingen en vervormingen en vervang deze indien nodig.

4.6 Tijdens het werken

Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden. Werk niet met het apparaat bij regen, onweer en met name niet bij blikseminslaggevaar. Bij een vochtige ondergrond is er meer gevaar voor letsel, omdat de gebruiker minder stabiel staat. Om uitglijden te voorkomen moet er bijzonder voorzichtig worden gewerkt. Indien mogelijk het apparaat niet op een vochtige ondergrond gebruiken. Werk alleen bij daglicht of bij goede kunstverlichting. Het werkgebied moet tijdens de gehele duur van de werkzaamheden schoon en in orde worden gehouden. Verwijder voorwerpen met struikelgevaar, zoals stenen, takken, kabels enz. De standplaats van de gebruiker mag niet hoger dan de standplaats van het apparaat zijn. Starten: voor het starten het apparaat in een stabiele stand brengen en rechtop neerzetten. Het apparaat mag in geen geval liggend in gebruik worden genomen. Start het apparaat voorzichtig, volgens de aanwijzingen in het hoofdstuk ¨Apparaat in gebruik nemen¨. (Ö 10.) Blijf bij het starten van de verbrandingsmotor of het inschakelen van de elektromotor uit de buurt van de uitwerpopening. Er mag geen hakselmateriaal in de tuinhakselaar aanwezig zijn als deze wordt gestart of ingeschakeld. Hakselmateriaal kan eruit worden geslingerd en letsel veroorzaken. Bij het starten mag het apparaat niet worden gekanteld. Herhaaldelijke inschakelingen binnen korte tijd, met name "spelen" met de aan- / uit-schakelaar, dienen te worden vermeden. Gevaar voor oververhitting van de elektromotor! De door dit apparaat veroorzaakte spanningsschommelingen bij het starten kunnen bij ongunstige omstandigheden op het net storingen veroorzaken bij andere inrichtingen die op dezelfde stroomkring zijn aangesloten. In dit geval moeten passende maatregelen worden genomen (bij v. aansluiting op een andere stroomkring dan de betroffen inrichting, gebruik van het apparaat op een stroomkring met een lagere impedantie). Werken: Houd na het starten van het apparaat nooit het gezicht of andere lichaamsdelen boven de vultrechter en vóór de uitworpopening. Houd uw hoofd en lichaam nooit dicht bij de vulopening. Grijp nooit met de handen, andere lichaamsdelen of kleding in de vultrechter of de uitworpschacht. Er heerst groot verwondingsgevaar voor de ogen, het gezicht, vingers, hand enz. Zorg altijd voor een goed evenwicht en een stabiele houding. U mag zich niet naar voren strekken. De beschermkap mag tijdens het bedrijf niet worden gemanipuleerd (o.a. verwijderd, omhoog geklapt, ingeklemd, beschadigd). De gebruiker moet voor het vullen in het beschreven werkgebied van de bediener staan. Blijf tijdens de gehele duur van de werkzaamheden altijd in het werkgebied en in geen geval in de uitworpzone. (Ö 8.4) Gevaar voor letsel! Hakselmateriaal kan tijdens het gebruik terug naar boven toe geslingerd worden. Draag daarom een veiligheidsbril en houd het gezicht uit de buurt van de vulopening. Kantel het apparaat nooit als de verbrandingsmotor of de elektromotor draait. Als het apparaat tijdens het gebruik omvalt, moet u direct de motor uitschakelen en de stekker loskoppelen. Let erop, dat in de uitwerpschacht geen hakselmateriaal achterblijft, omdat dit tot een slecht snijresultaat of terugslagen kan leiden. Gevaar voor letsel! Houd handen of voeten nooit boven, onder of tegen draaiende onderdelen.75 DEENFRITESPTNOSVFIDAPLSLSKHU NL 0478 201 9906 D - NL Let er bij het vullen van de tuinhakselaar vooral op, dat geen vreemde voorwerpen zoals metalen voorwerpen, stenen, kunststof, glas, enz. in de hakselkamer kunnen komen, omdat deze beschadigingen en terugslagen uit de vultrechter kunnen veroorzaken. Derhalve dienen verstoppingen te worden verholpen. Bij het vullen van de tuinhakselaar met takken kunnen er terugslagen ontstaan. Draag handschoenen! Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen. Sluit de elektromotor af, trek de stekker uit en laat alle draaiende werktuigen tot stilstand komen, – voor u het apparaat achterlaat of het apparaat onbeheerd achterlaat, – voor dat u het apparaat verplaatst, opheft, draagt, kipt, verschuift of trekt, – voordat u de afsluitschroeven losdraait en het apparaat opent; – voordat u het apparaat transporteert, – voordat u blokkades opheft of verstoppingen bij de snijeenheid, in de vultrechter of in het uitwerpkanaal verwijdert; – voordat er werkzaamheden aan de messenschijf worden verricht; – voordat het apparaat getest of gereinigd wordt of voordat sommige werkzaamheden uitgevoerd worden. Indien in het snijgereedschap vreemde voorwerpen geraken, indien het apparaat vreemde geluiden maakt of vreemde trillingen vertoont, schakel dan onmiddellijk de elektromotor uit en laat het apparaat uitlopen. Trek de stekker los, verwijder de vultrechter en doorloop de volgende stappen: – controleer het apparaat, in het bijzonder de snijeenheid (messen, messenschijf, meshouder, mesbout, klemring), op beschadigingen en laat de noodzakelijke herstellingen door een vakman uitvoeren, voordat u het apparaat opnieuw start en ermee gaat werken. – Controleer of alle onderdelen van de snijeenheid stevig vastzitten en draai de schroeven eventueel opnieuw aan (aandraaimomenten aanhouden). – Laat de beschadigde onderdelen door een vakman vervangen of herstellen, waarbij de onderdelen een bewezen gelijkwaardige kwaliteit dienen te hebben.

4.7 Onderhoud en reparaties

Zet het apparaat op een stevige, vlakke ondergrond, schakel de elektromotor uit en trek de netstekker eruit, voordat u onderhoudswerkzaamheden (reiniging, herstelling enz.) verricht, voordat u controleert of de aansluitkabel verstrengeld of beschadigd is. Laat het apparaat vóór alle onderhoudswerkzaamheden ca. 5 minuten afkoelen. De voedingskabel mag uitsluitend door erkende elektriekers worden hersteld of worden vervangen. Reiniging: na gebruik moet het gehele apparaat zorgvuldig worden gereinigd. (Ö 11.1) Gebruik nooit hogedrukreinigers en reinig het apparaat niet onder stromend water (bijv. met een tuinslang). Gebruik geen agressieve reinigingsmiddelen. Dergelijke reinigingsmiddelen kunnen kunststoffen en metalen zodanig beschadigen dat de veiligheid van uw VIKING apparaat wellicht in het geding komt. Onderhoudswerkzaamheden: Er mogen alleen onderhoudswerkzaamheden worden uitgevoerd die in deze gebruiksaanwijzing worden vermeld. Alle andere werkzaamheden dient u door uw vakhandelaar te laten uitvoeren. Neem altijd contact op met uw vakhandelaar als u niet over de vereiste kennis en gereedschappen beschikt. VIKING raadt aan onderhoudswerkzaamheden en reparaties uitsluitend door de VIKING vakhandelaar te laten uitvoeren. VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld. Gebruik uitsluitend gereedschappen, accessoires of combi-apparaten die voor dit apparaat door VIKING zijn toegelaten of technisch gelijkwaardige delen, anders is er kans op ongevallen met letsel of schade aan het apparaat. Neem bij vragen contact op met een vakhandelaar. Originele VIKING gereedschappen, accessoires en vervangingsonderdelen zijn wat betreft hun eigenschappen optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele VIKING vervangingsonderdelen zijn herkenbaar aan het VIKING onderdeelnummer, het VIKING logo en0478 201 9906 D - NL

eventueel het VIKING symbool op de onderdelen. Op kleine onderdelen kan ook alleen het teken staan. Houd waarschuwings- en instructiestickers altijd leesbaar en schoon. Beschadigde of verloren gegane stickers moeten via uw VIKING vakhandelaar door nieuwe originele stickers worden vervangen. Let er bij het vervangen van een onderdeel door een nieuw onderdeel op dat het nieuwe onderdeel van dezelfde stickers is voorzien. Werk aan de snijeenheid uitsluitend met dikke werkhandschoenen en met de uiterste voorzichtigheid. Zorg dat alle moeren, bouten en schroeven, met name alle schroeven in de snijeenheid, goed zijn vastgedraaid, zodat u de machine veilig kunt gebruiken. Inspecteer het gehele apparaat op gezette tijden, in het bijzonder voor de opslag van het apparaat (b ijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen moeten om veiligheidsredenen direct worden vervangen, om ervoor te zorgen dat het apparaat altijd in veilige staat is. Als onderdelen of veiligheidsvoorzieningen voor onderhoudswerkzaamheden zijn verwijderd, moeten deze weer meteen en correct worden aangebracht.

4.8 Opslag bij langdurige

bedrijfsonderbrekingen Laat het apparaat ca. 5 minuten afkoelen voordat u het in een gesloten ruimte plaatst. Controleer of het apparaat tegen gebruik door onbevoegden (bijv. kinderen) is beveiligd. Reinig het apparaat voor het opslaan (bijv. winterpauze) grondig. Sla het apparaat in een veilige staat op. Tuinhakselaar alleen met gemonteerde vultrechter opslaan. Gevaar voor letsel door vrijliggende messen!

Afvalproducten kunnen schadelijk zijn voor mens, dier en milieu en moeten daarom deskundig worden afgevoerd. Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. VIKING beveelt u de VIKING vakhandelaar aan. Voer een apparaat aan het eind van de levensduur ervan op de daarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval wordt verwerkt. Verwijder ter voorkoming van ongevallen met name de voedingskabel resp. de aansluitkabel naar de elektromotor.

5. Toelichting van de

symbolen Let op! Lees vóór inbedrijfstelling de gebruiksaanwijzing. Gevaar voor letsel! Houd andere personen uit de gevarenzone. Kans op letsel! Ronddraaiende onderdelen! Handen en voeten niet in openingen houden wanneer het apparaat in werking is. Kans op letsel! Schakel de elektromotor uit en trek de voedingskabel uit het apparaat, voordat u werkzaamheden aan het snijgereedschap verricht, voordat u onderhouds- en reinigingswerkzaamheden verricht, voordat u contro- leert of de aansluitkabel verstrengeld of beschadigd is en voordat u het apparaat onbeheerd achterlaat! Draag gehoorbescherming! Draag een veiligheidsbril! Draag werkhandschoenen! Kans op letsel! Niet op het apparaat stappen.77 DEENFRITESPTNOSVFIDAPLSLSKHU NL 0478 201 9906 D - NL

7.1 Wielas en wielen monteren

● Monteer de wielas (C) met de wielaanslagen (D), bouten (E) en inbusmoeren (F) op de wielvoet (B) en draai de bouten vast met de combisleutel (V) (4 - 6Nm). ● Wielen (I) op de gemonteerde wielas schuiven. ● Snelbevestiger (H) met de gebogen zijde naar buiten op de wielas schuiven. ● Druk de wielkappen (J) op de wielen.

7.2 Loopstuk en uitwerpschacht

monteren 1 Uitworpverlengstuk monteren ● Basisapparaat (A) zoals afgebeeld op een ong. 15-20 cm hoge houtblok leggen. ● Uitworpverlengstuk (O) met haak (1) achter in de openingen (2) van het basistoestel (A) hangen en zo naar onder draaien dat het voorste deel van het basistoestel juist in de opening van het uitworpverlengstuk ligt. ● Schroeven (U) in de koepel van de haak (1) inschroeven (1 - 2Nm). 2 Onderstel monteren ● Schuif de vierkante moeren (K) en ringen (L) in de daarvoor bestemde uitsparingen in de basismachine (3). ● Schuif het onderstel met de twee wielvoeten (4) tot aan de aanslag in de geleidingen op de basismachine (5). ● Druk de bocht van de wielvoet (6) in de uitsparing in de uitwerpverlenging (7). ● Steek de bouten (M) met de ringen (L) door de openingen in de wielvoeten (8) en draai deze met de combisleutel (V) vast (4 - 6Nm). 3 Lijst monteren ● Plaats de lijst (P) en draai de bouten (R) aan (1 - 2Nm). ● Zet de machine overeind. 4 Uitwerpklep monteren ● Hang de uitwerpklep (N) aan de machine en druk de pennen (Q) vast (eventueel een kunststofhamer gebruiken). Let er bij het monteren op dat de ribben (9) links en rechts aan de binnenzijde van de uitwerpklep precies in de geleidegroef van de uitwerpverlenging (10) vallen. Gevaar voor letsel! Grijp nooit met de handen, andere lichaamsdelen of kleding in de vultrechter of de uitworpschacht.

Pos. Omschrijving St. A Basismachine met onder- stuk van de trechter

• Gebruiksaanwijzing 1

7. Apparaat klaarmaken voor

gebruik De snelbevestigers maar zo ver over de wielas schuiven zodat de wielen nog vlot kunnen draaien. Snelbevestigers zijn na montage niet meer herbruikbaar.

Het gebogen gedeelte van de wielvoet (6) moet precies in de uitsparingen van de uitwerpverlenging (7) vallen.0478 201 9906 D - NL

sluiten Open de uitworpklep: ● Voordat u begint met hakselen moet u de uitwerpklep (1) omhoog klappen en de sluitbeugel (2) in de uitwerpverlenging vastklikken. Uitworpklep sluiten: ● Wanneer u het apparaat wilt transporteren of op een plaatsbesparende manier wilt opslaan, moet u de sluitbeugel (2) licht optillen en de uitwerpklep (1) omlaag klappen.

7.4 Bovenstuk van de trechter

monteren ● Plaats het bovenstuk van de trechter (S), met het symbool (1) aan de voorzijde, in de richting van de afsluitschroeven (2) op het onderstuk van de trechter (3). ● Draai de bouten (T) in de afgebeelde volgorde (1 2 3 4) vast.

8.1 Welk materiaal kan worden

verwerkt? – Vullen van de tuinhakselaar. (Ö 8.8) GE 150, GE 250 S, GE 260 S: Snoeihout van bomen- en heggen en sterke en vertakte zijtakken. GE 250, GE 260: Organisch materiaal zoals groente- en fruitafval, bloemenresten, loof, maar ook snoeihout van bomen en heggen en sterke en vertakte zijtakken.

8.2 Welk materiaal kan niet worden

verwerkt? Stenen, glas, metaal (draad, spijkers …) of kunststof mogen niet in de tuinhakselaar komen. Hoofdregel: materialen die niet op de compost horen, mogen ook niet met de tuinhakselaar worden verwerkt.

8.3 Maximale diameter van de takken

Deze gegevens hebben betrekking op vers gesneden takken: Maximale diameter van de takken GE 150, GE 250, GE 250 S: 35 mm GE 260, GE 260 S: 40 mm

8.4 Werkgebied van de gebruiker

● De gebruiker dient zich tijdens de totale duur van de werkzaamheden (wanneer de elektromotor ingeschakeld is of de verbrandingsmotor draait) uit veiligheidsoverwegingen altijd in het werkgebied (grijs vlak X) op te houden, in het bijzonder om te voorkomen dat hij door teruggeworpen materiaal gewond raakt.

8.5 Juiste belasting van het apparaat

De elektromotor of verbrandingsmotor van de tuinhakselaar mag maar zo zwaar belast worden dat het toerental niet te veel daalt. De tuinhakselaar steeds gelijkmatig en continu voeden. Daalt het toerental tijdens het werken met de tuinhakselaar, stop dan met bijvullen om de elektromotor of de verbrandingsmotor te ontlasten.

8.6 Overbelastingsbeveiliging

Treedt tijdens de werkzaamheden een overbelasting op, dan schakelt de thermische overbelastingsbeveiliging de elektromotor automatisch uit. Na een afkoelperiode van ca. 10 minuten kan de tuinhakselaar opnieuw in bedrijf worden genomen. In geval van frequent De trechter kan alleen met speciaal gereedschap door een vakhandelaar worden gemonteerd. VIKING beveelt u de VIKING vakhandelaar aan. Wij adviseren u om de beschreven montagevolgorde aan te houden, om het wegglijden van de beschermkap tijdens het vastdraaien van de bouten te voorkomen.

8. Aanwijzingen voor werken

Bomen- en heggensnoeisel moet onmiddellijk vers verwerkt worden, omdat zo het snijresultaat beter is dan bij uitgedroogd en nat materiaal. Schakel de elektromotor pas uit als er zich geen hakselmateriaal meer in het apparaat bevindt. Anders kan de messenschijf bij het weer in gebruik nemen, blokkeren.

DEENFRITESPTNOSVFIDAPLSLSKHU NL 0478 201 9906 D - NL triggeren van de overbelastingsbeveiliging kunnen volgende oorzaken aan de basis liggen: – Niet-aangepaste aansluitkabel (Ö 10.1) – Overbelasting van het net – Apparaat is overbelast door teveel hakselmateriaal of door botte messen

8.7 Wat moet ik doen als de snijeenheid

van de tuinhakselaar blokkeert? Als de snijeenheid van de tuinhakselaar tijdens het hakselen blokkeert, moet u de elektromotor onmiddellijk uitschakelen en de aansluitkabel loskoppelen van het stroomnet. Verwijder vervolgens de vultrechter en los de oorzaak van de storing op.

8.8 Vullen van de tuinhakselaar

● Houd u bij het vullen van de tuinhakselaar binnen het werkgebied. (Ö 8.4) ● Start de tuinhakselaar. (Ö 10.3) Zacht materiaal: ● werp organisch materiaal zoals fruit- en groenteafval, bloemenresten, bladeren, dunne takken enz. in de vulopening (1). Hard materiaal: ● Geleid materiaal van bomen of heggen en takken langzaam in de vulopening (1). Hard materiaal wordt daarbij door het apparaat zelfstandig ingetrokken.

9.1 Startblokkering elektromotor

Het apparaat kan alleen met de schakelaar in werking worden gesteld en niet door de aansluitkabel in het stopcontact te steken.

9.2 Veiligheidsvergrendeling

De elektromotor resp. het snijgereedschap mag alleen bij een correct afgesloten vultrechter worden gestart. Bij het losdraaien van de rechter afsluitschroef (van voren naar het apparaat gezien) tijdens de werking schakelt de elektromotor zichzelf uit en komt het hakselgereedschap na enkele seconden tot stilstand.

9.3 Uitlooprem elektromotor

De uitlooprem van de elektromotor verkort de uitlooptijd van het uitschakelen tot de stilstand van de messen tot een paar seconden.

De tuinhakselaar is voorzien van beschermkappen in het vul- en uitworpgebied. Dit zijn de gehele vultrechter met bovenstuk en beschermkap, de uitworpverlenging en de uitworpklep. De beschermkappen zorgen ervoor dat u tijdens het hakselen altijd op veilige afstand van de hakmessen blijft. Kans op letsel! Lees vóór het vullen van de tuinhakselaar het hoofdstuk “Voor uw veiligheid” (Ö 4.), met name de paragraaf "Tijdens de werkzaamheden" (Ö 4.6), zorgvuldig en volg alle veiligheidsaanwijzingen op. Het vullen van de tuinhakselaar mag enkel door een persoon gebeuren. Kans op letsel! Nooit met een hand in een vulopening grijpen!

Vochtig of nat zacht materiaal leidt sneller tot verstoppingen in het apparaat. Vul de tuinhakselaar daarom langzamer en let met name op het toerental van de elektromotor. Het mag bij het vullen niet dalen. Maak dikke en sterk vertakte zijtakken (maximale takdikte aanhouden) (Ö 8.3) vooraf kleiner met een boomschaar. Kans op letsel! De schuin geplaatste messenset kan takken laten terugslaan! Om letsel door terugslaande takken te voorkomen, moet de tuinhakselaar op de juiste manier met hard materiaal worden gevuld: Steek langere takken enigszins scheef in het apparaat en geleid deze volgens het symbool (2) tegen de rechterkant van de trechter tot aan de messenset. Houd de juiste belasting van de elektromotor aan. (Ö 8.5)

9. Veiligheidsvoorzieningen0478 201 9906 D - NL

aansluiten De voedingskabel moet voldoende beschermd zijn. (Ö 18.) Als aansluitkabel mogen alleen leidingen gebruikt worden die niet lichter zijn dan rubberslangen H07 RN-F DIN/VDE 0282. De kleinste doorsnede van de voedingskabel moet 3x1,5mm² zijn bij een lengte tot 25 m of 3x2,5mm² bij een lengte vanaf 25 m zijn. De koppelingen van de aansluitkabel moeten van rubber zijn of met rubber bekleed zijn en moeten voldoen aan de norm DIN/VDE 0620. Bij draaistroommodellen moet er een CEE-aansluiting en een 5-polige leiding worden gebruikt. De aansluitingen moeten spatwaterdicht zijn. Niet aangepaste verlengkabels leiden tot vermogensverliezen en kunnen schade aan de elektromotor veroorzaken. GE 150, GE 250, GE 250 S: Dit apparaat is geschikt voor gebruik op een voedingsnet met een systeemimpedantie Z max op het afnamepunt (huisaansluiting) van maximaal 0,443 ohm (bij 50Hz). De gebruiker moet er zich van vergewissen dat het apparaat slechts op een distributienet aangesloten wordt dat aan deze eisen voldoet. Indien nodig kan de systeemimpedantie bij het lokale energiebedrijf aangevraagd worden.

10.2 Voedingskabel aansluiten

GE 150, GE 250, GE 250 S: ● Til de klem (1) op. ● Sluit de koppeling van de aansluitkabel aan. ● Laat de klem los. GE 260, GE 260 S: ● Sluit de koppeling van de aansluitkabel aan op de 5-polige stekker van de machine.

10.3 Tuinhakselaar inschakelen

● Netstroom inschakelen. (Ö 10.2) ● Druk op de groene knop (1) op de schakelaar (afb. toont GE 150, GE 250, GE 250 S). De tuinhakselaar werkt.

10.4 Tuinhakselaar uitschakelen

● Druk op de rode knop (1) op de schakelaar (afb. toont GE 150, GE 250, GE 250 S).

10. Apparaat in gebruik

nemen Gevaar voor letsel! Lees vóór het in gebruik nemen van de tuinhakselaar het hoofdstuk "Voor uw veiligheid" (Ö 4.) zorgvuldig door en volg alle veiligheidsinstructies op. Kans op letsel! Alle veiligheidsvoorschriften van het hoofdstuk "Waarschuwing – gevaar voor elektrische schokken" (Ö 4.2) naleven. Bij de keuze van een aansluitkabel dient u alle punten in het hoofdstuk "Machine aansluiten op het stroomnet" (Ö 10.1) op te volgen.

Er mag zich in het apparaat geen hakselmateriaal bevinden, omdat dit bij het inschakelen eruit kan worden geslingerd. De blokkering van de messenschijf moet altijd op aanslag teruggeklapt zijn. (Ö 11.4) Voordat u het te hakselen materiaal toevoert, moet de elektromotor het max. toerental (nullasttoerental) hebben bereikt. Kans op letsel! Betreed tijdens het uitschakelen nooit het uitwerpgebied! Sta tijdens het uitschakelen altijd aan de zijkant van het apparaat. Let erop dat na het uitschakelen van de elektromotor het werkgereedschap nog even blijft doorlopen. Het duurt meerdere seconden voordat het apparaat helemaal tot stilstand is gekomen.

DEENFRITESPTNOSVFIDAPLSLSKHU NL 0478 201 9906 D - NL De elektromotor van de tuinhakselaar wordt uitgeschakeld en automatisch afgeremd.

10.5 Draairichting van messenschijf

controleren ● Schakel de tuinhakselaar in. (Ö 10.3) ● Schakel de tuinhakselaar weer uit. (Ö 10.4) ● Druk de beschermkap naar binnen en kijk van bovenaf door de vulopening op de messenschijf: de juiste draairichting van de messenschijf is linksom (tegen de klok in).

10.6 Draairichting van de

messenschijf omkeren U kunt de draairichting van de messenschijf omkeren door de faseomkering op de stekker om te polen. ● Draai de faseomkering (1) met de schroevendraaier (U) 180° naar links of rechts totdat deze vastklikt.

● Verplaats de tuinhakselaar naar een stabiele en stevige ondergrond. ● Trek stevige handschoenen aan, zet een veiligheidsbril en gehoorbescherming op. ● Open de uitwerpklep. (Ö 7.3) ● Sluit de voedingkabel aan op de tuinhakselaar. (Ö 10.2) ● GE 260, GE 260 S: Controleer de draairichting van de messenschijf en keer deze zo nodig om. (Ö 10.5) ● Start de tuinhakselaar. (Ö 10.3) ● Wacht totdat de tuinhakselaar zijn maximaal toerental (nullasttoerental) heeft bereikt. ● Vul de tuinhakselaar met hakselgoed. (Ö 8.8) ● Schakel de tuinhakselaar uit. (Ö 10.4)

11.1 Apparaat reinigen

Onderhoudsinterval: na elk gebruik Reinig het apparaat na elk gebruik grondig. Door uw apparaat voorzichtig te behandelen, beschermt u het tegen beschadigingen en verlengt u de levensduur. Elektrische motoren zijn tegen spatwater beschermd. Smeer hakgereedschappen incl. hakselaarkamer met standaard corrosiewerende middelen in (bijv. raapolie). Het apparaat mag alleen in de afgebeelde positie worden gereinigd. ● Demonteer de vultrechter. (Ö 11.3) Verwijder de vuile deeltjes in de koelluchttoevoer (ventilatiesleuven) op de behuizing van de elektromotor, zodat er voldoende koeling van de elektromotor gegarandeerd kan worden. Schakel de elektromotor pas uit als er zich geen hakselmateriaal meer in het apparaat bevindt. Anders kan de messenschijf bij het weer in gebruik nemen, blokkeren. Bij de modellen GE 260 en GE 260 S moet voordat u begint met werken (vullen) de draairichting van de messen worden gecontroleerd. Gevaar voor letsel! Draag bij het controleren altijd een veiligheidsbril. Bij een verkeerde draairichting van de messenschijf (rechtsom, in de richting van de klok) moet bij de modellen GE 260 en GE 260 S de draairichting worden omgekeerd.

Kans op letsel! Voordat u aan onderhouds-- of reinigingswerkzaamheden aan het apparaat begint, dient u het hoofdstuk ¨Voor uw veiligheid¨ (Ö 4.), in het bijzonder de paragraaf ¨Onderhoud en reparaties¨ (Ö 4.7), zorgvuldig te lezen en alle veiligheidsinstructies op te volgen. Trek voorafgaand aan onderhoudswerkzaamheden de stekker eruit. 130478 201 9906 D - NL

Richt waterstralen nooit op onderdelen van de elektromotor of verbrandingsmotor, pakkingen, lagers en elektrische onderdelen zoals schakelaars. Dit kan leiden tot dure reparaties. Als u vuil en aangekoekte resten niet met een borstel, vochtige doek of houten stok kunt verwijderen, raadt VIKING aan een speciaal reinigingsmiddel te gebruiken (bijv. STIHL speciale reiniger). Gebruik geen agressieve reinigingsmiddelen. Maak de messenschijven regelmatig schoon.

11.2 Vultrechter monteren

● Hang de vultrechter (1) in de bevestigingshaken aan de basismachine (2) en zwenk de vultrechter naar voren. ● Draai beide afsluitschroeven (3) gelijktijdig aan.

11.3 Vultrechter demonteren

● Draai de twee afsluitschroeven (1) los totdat ze losgaan. De twee schroeven blijven op de vultrechter ● Klap de vultrechter (2) naar achteren en verwijder deze.

11.4 Messenschijf vastzetten

● Demonteer de vultrechter. (Ö 11.3) ● Draai de messenschijf (1) zo, dat de uitsparing (2) zich precies tegenover de blokkering (3) bevindt. ● Klap de blokkering (3) in de uitsparing.

11.5 Messenset demonteren

● Zet de messenschijf (5) vast. (Ö 11.4) ● Draai bout (1) met de combisleutel (V) los. ● Verwijder bout (1), borgring (2), klemring (3), vleugelmes (4), vleugelmes (6, alleen bij GE 250 en GE 260) en messenschijf (5). ● Demonteer het omkeermes. (Ö 11.8) ● GE 250 en GE 260: Draai de bouten (7) los en verwijder deze samen met de moeren (9). Verwijder het scheurmes (8) via de onderzijde van de messenschijf.

11.6 Messenset monteren

● Monteer het omkeermes op de messenschijf. (Ö 11.7) ● GE 250 en GE 260: Plaats het scheurmes (8) op de onderzijde van de messenschijf (5) en draai deze met moeren (9) en bouten (7) vast (10 Nm). ● Plaats de messenschijf (5) in de behuizing en zet deze vast. (Ö 11.4) ● Monteer vleugelmes (6, alleen bij GE 250 en GE 260), vleugelmes (4), klemring (3) en borgring (2) en draai deze vervolgens vast met bout (1) (50 Nm). ● Klap de blokkering naar achteren, zodat de messenschijf weer vrij kan draaien. (Ö 11.4) ● Monteer de vultrechter. (Ö 11.2)

11.7 Messen onderhouden

Onderhoudsinterval: voor elk gebruik ● Demonteer de vultrechter. (Ö 11.3) ● Zet de messenschijf vast. (Ö 11.4) ● Controleer de messen op beschadigingen (inkepingen of scheuren) en slijtage. Keer de messen indien nodig om, of vervang ze. De afsluitschroeven zijn met een bescherming tegen verlies met de vultrechter verbonden.

Kans op letsel! Werk uitsluitend met handschoenen! Raak de messen nooit aan voordat deze volledig stilstaan.

Houd de montagevolgorde en de aangegeven aandraaimomenten aan. Gevaar voor letsel! Werk uitsluitend met stevige handschoenen!

DEENFRITESPTNOSVFIDAPLSLSKHU NL 0478 201 9906 D - NL Slijtagegrenzen van de messen: 1 Omkeermessen ● Meet op meerdere plekken op de messen de afstand (A) tussen de boring en de mesrand. Minimale afstand: A=6mm 2 Vleugelmes ● Meet de breedte (B) van het mes aan de omhooggebogen kant van het vleugelmes. Minimale breedte van het mes: B=15mm 3 Vleugelmes (GE 250, GE 260) ● Meet de breedte (C) van het mes aan de omhooggebogen kant van het vleugelmes. Minimale breedte van het mes: C=19mm 4 Scheurmes (GE 250, GE 260) ● Meet de breedte (D) van het mes aan de omhooggebogen kant van het scheurmes. Minimale breedte van het mes: D=13mm

11.8 Messen omdraaien

● Demonteer de messenset. (Ö 11.5) ● Draai de bouten (1) los en verwijder ze samen met de moeren (2). ● Verwijder de messen (3) via de bovenzijde van de messenschijf. ● Reinig de messenschijf. ● Draai de messen (3) om en plaats ze met de scherpe kant vrijliggend op de messenschijf zodat ze met de boringen samenvallen. ● Steek de bouten (1) door de boringen en draai de moeren (2) vast. Draai de moeren (2) met 10 Nm vast. ● Monteer de messenset weer op de machine. (Ö 11.6) Messen slijpen: messen die aan beide kanten stomp zijn moet u voordat u ermee verder werkt eerst slijpen. Om u ervan te verzekeren dat het apparaat optimaal functioneert, dient u de messen uitsluitend door een vakman te laten slijpen. VIKING beveelt de VIKING vakhandelaar aan. ● Messenschijven demonteren om ze te laten slijpen. ● De messen tijdens het slijpen afkoelen, b. v. met water. De mesen mogen niet blauw worden, omdat anders de snijresultaten minder worden. ● Slijp de messen gelijkmatig om trillingen door onbalans te voorkomen. ● Controleer de messen vóór het monteren op beschadigingen: De messen moeten worden vervangen zodra er inkepingen of scheuren te zien zijn, of als de slijtagegrens is bereikt. ● Slijp de lemmeten onder een slijphoek van 30° . ● Slijp messen tegen het lemmet. ● Verwijder eventuele bramen op het lemmet na het slijpen ook met fijnkorrelig schuurpapier. ● Neem bij de montage van de messen de aandraaimomenten in de paragraaf ¨Messen keren¨ in acht.

11.9 Elektromotor en wielen

De elektromotor is onderhoudsvrij. De lagers van de wielen zijn onderhoudsvrij.

11.10 Opslag en winterpauze

Tuinhakselaar in een droge, afgesloten en stofvrije ruimte opslaan. Bewaar het apparaat altijd buiten het bereik van kinderen. De tuinhakselaar alleen in veilige toestand en met gemonteerde vultrechter opslaan. Neem bij een langere stilstand van de tuinhakselaar (winterpauze) de volgende punten in acht: ● Maak alle onderdelen aan de buitenkant van het apparaat zorgvuldig schoon. ● Smeer alle bewegende delen goed in met olie of vet. Voordat de aangegeven slijtagegrenzen worden bereikt, moeten de betreffende messen worden omgekeerd resp. vervangen. VIKING beveelt u de VIKING vakhandelaar aan. U kunt botte omkeermessen één keer omdraaien. Keer altijd beide messen om!

Kans op letsel! Lees voor het transport het hoofdstuk "Voor uw veiligheid", in het bijzonder het hoofdstuk "Transport van het apparaat" zorgvuldig door en volg de instructies op. (Ö 4.4)0478 201 9906 D - NL

duwen ● Tuinhakselaar aan de uitworpverlenging (1) vasthouden en achterover kantelen. ● De tuinhakselaar kan langzaam (stapvoets) worden getrokken of geduwd.

12.2 Tuinhakselaar optillen of

dragen ● Persoon 1: Pak de tuinhakselaar vast aan de grepen aan het bovenstuk van de trechter (1). ● Persoon 2: Pak de tuinhakselaar vast aan de lijst van de uitwerpverlenging (2). ● Til de tuinhakselaar vervolgens op hetzelfde moment op.

12.3 Tuinhakselaar op een

laadoppervlak transporteren ● Zeker het apparaat met geschikte bevestigingsmiddelen, zodat het niet verschuift. Maak de touwen resp. gordels aan de wielvoet (1) of vultrechter (2) vast. Hakselmateriaal hoort niet in de vuilnisbak, maar moeten worden gecomposteerd. De verpakkingen, het apparaat en de accessoires zijn met recycleerbaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt. Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen. Daarom moet het apparaat na afloop van de gebruikelijke levensduur als bijzonder afval worden verwerkt. Omkeermes:

GE 150, GE 250 S, GE 260 S Messenschijf compleet:

GE 250, GE 260 Messenschijf compleet:

De machine moet altijd met ten minste twee personen worden opgetild of gedragen. Draag geschikte veiligheidskleding die de onderarmen en het bovenlichaam geheel bedekt.

Pos. Omschrijving 1 Stekker 2 Schakelaar 3 Veiligheidsschakelaar 4 Elektromotor 5 Condensator BR bruin BK zwart BL blauw YG geel/groen

DEENFRITESPTNOSVFIDAPLSLSKHU NL 0478 201 9906 D - NL Belangrijke aanwijzingen voor het onderhoud van de productgroep Elektrische tuinhakselaars De firma VIKING aanvaardt in geen geval aansprakelijkheid voor materiële schade en persoonlijk letsel die veroorzaakt zijn als gevolg van het niet in acht nemen van de instructies in de gebruiksaanwijzing, met name betreffende veiligheid, bediening en onderhoud, of die door gebruik van niet toegestane montage- of reserveonderdelen optreden. Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VIKING apparaat te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING apparaat zijn ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduur tijdig worden vervangen. Hiertoe behoren onder andere: –Mes – Messenschijf

2. Inachtneming van de voorschriften in

deze gebruiksaanwijzing Het VIKING apparaat moet zo zorgvuldig mogelijk worden gebruikt, onderhouden en opgeslagen, zoals omschreven in deze gebruiksaanwijzing. Voor alle beschadigingen die door het niet in acht nemen van veiligheids-, bedienings- en onderhoudsaanwijzingen worden veroorzaakt, is de gebruiker zelf verantwoordelijk. Dit geldt met name voor: – te dunne voedingskabel (diameter), – foutieve aansluiting (spanning), – niet door VIKING toegelaten wijzigingen aan het product, – het gebruik van gereedschappen of accessoires die niet voor het apparaat zijn goedgekeurd, niet geschikt zijn of van een minder goede kwaliteit zijn, – niet reglementair gebruik van het product, – gebruik van het product bij sport- of wedstrijdevenementen, – gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voor zover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze aan een vakhandelaar worden overgedragen. VIKING raadt aan onderhoudswerkzaamheden en reparaties uitsluitend bij de VIKING vakhandelaar te laten uitvoeren. VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatie ter beschikking gesteld. Worden deze werkzaamheden niet uitgevoerd, dan kan er schade ontstaan waarvoor de gebruiker verantwoordelijk is. Hiertoe behoren onder andere: – beschadigingen aan de elektromotor door onvoldoende reiniging van de koelluchttoevoer (ventilatiesleuven, koelvinnen, ventilator), – corrosie- en andere gevolgschade door ondeskundige opslag, – beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen, – beschadigingen door niet tijdig of ondeskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds- of reparatiewerkzaamheden die niet in werkplaatsen van vakhandelaars zijn uitgevoerd. Wij, VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein verklaren, dat de Hakmachine voor plantenresten met elektromotor (GE) overeenstemt met de volgende EG- richtlijnen: 2000/14/EC, 2011/65/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC

Het product is in overeenstemming met de volgende normen ontwikkeld: prEN 50434, EN 60335-1 Toegepaste conformiteitsbeoordelingsprocedure: appendix VIII (2000/14/EC) Naam en adres van de bevoegde instantie: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Samenstelling en klassement van de Technische Documentatie: Johann Weiglhofer VIKING GmbH Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparaat. Langkampfen, 2014-01-02 (JJJJ-MM-DD) VIKING GmbH Hoofd Onderzoek en Productontwikkeling Gemeten geluidsniveau: GE 150.1 96,9 dB(A) GE 250.1 100,8 dB(A) GE 250.1 S 96,5 dB(A) GE 260.1 98,4 dB(A) GE 260.1 S 97,7 dB(A) Gegarandeerd geluidsniveau: GE 150.1 99 dB(A) GE 250.1 103 dB(A) GE 250.1 S 100 dB(A) GE 260.1 102 dB(A) GE 260.1 S 101 dB(A)

16 A 10 A (CH) Frequentie 50 Hz Beschermklasse I Classificatie spatwaterdicht (IP X4) Werking S6/40% 4min Belastingstijd 6min Nullast GE 150.1: Volgens richtlijn 2000/14/EC: Gegarandeerd geluidsniveau L WAd 99 dB(A) Volgens richtlijn 2006/42/EC: geluidsdrukniveau op werkplek L

89 dB(A) Onzekerheid K

2dB(A) Aandraaimomenten bout: Messenschijf 50 Nm Omkeermes 10 Nm Gewicht 26 kg 27 kg (GB) L/B/H 95/48/114 cm GE 250.1/GE 250.1 S: Volgens richtlijn 2000/14/EC: Gegarandeerd geluidsniveau L WAd 103/100 dB(A) Volgens richtlijn 2006/42/EC: geluidsdrukniveau op werkplek L

92/90 dB(A) Onzekerheid K

3dB(A) Aandraaimomenten bout: Messenschijf 50 Nm Omkeermes 10 Nm Scheurmes

Stroomsterkte 10 A GE 150.1:87 DEENFRITESPTNOSVFIDAPLSLSKHU NL 0478 201 9906 D - NL Storing: Elektromotor slaat niet aan Mogelijke oorzaak: – Beveiliging van de elektromotor geactiveerd – Geen spanning – Aansluitkabel/stekker of stekkerkoppeling of schakelaar defect – Vultrechter niet volgens de voorschriften afgesloten - veiligheidsschakelaar in werking (motorstop) – Messenschijf blokkeert – Blokkering is niet teruggezet Oplossing: – Apparaat laten afkoelen (Ö 8.6) – Netleiding en vergrendeling controleren # (Ö 10.1) – Kabel, stekker, koppeling of schakelaar controleren of vervangen (elektro- vakman) # (Ö 10.1) – Vultrechter volgens de voorschriften sluiten en vastschroeven (Ö 11.2) – Vultrechter demonteren en hakselafval in de behuizing wegnemen (Opgelet: voedingskabel lostrekken) (Ö 11.3) – Plaats de blokkering terug (Ö 11.4) Storing: Hakselresultaat is minder geworden Mogelijke oorzaak: –Stompe messen Oplossing: – Draai de messen, slijp ze of vervang ze # (Ö 11.7) Storing: Hakselmateriaal wordt niet naar binnen getrokken Mogelijke oorzaak: – GE 260: Messenschijf draait in de verkeerde richting Oplossing: – GE 260: Keer de draairichting van de messenschijf om (Ö 10.6)

Geef deze gebruiksaanwijzing aan uw VIKING vakhandelaar in geval van onderhoudswerkzaamheden. Frequentie 50 Hz Beschermklasse I Classificatie spatwaterdicht (IP X4) Werking S6/40% 4min Belastingstijd 6min Nullast Volgens richtlijn 2000/14/EC: Gegarandeerd geluidsniveau L WAd 102/101 dB(A) Volgens richtlijn 2006/42/EC: geluidsdrukniveau op werkplek L

3 dB(A) Aandraaimomenten bout: Messenschijf 50 Nm Omkeermes 10 Nm Scheurmes

Bij een stroomsterkte van minder dan 16 A kan bij het starten of het zwaar belasten van het apparaat de netzekering vaak worden geactiveerd.

# Neem eventueel contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan. GE 260.1/GE 260.1 S:

20. Onderhoudsschema
