GEBRUIKSAANWIJZING GE 150 VIKING

Hartelijk dank voor uw aankoop van een kwaliteititsproduct van de firma VIKING.

Dit product werd volgens de meest
moderne procedures en met veel zorg
voir kwaliteit gefabriceerd,want wij
hebben ons doel pas bereikt als u
tevreden bent over uw apparaat.

Neem contact op met uw dealer of met once verkoopafdeling als u vragen over uw apparaat heeft.

Veel plezier met uw VKING apparatus.

Dr. Peter Pretzsch

Director

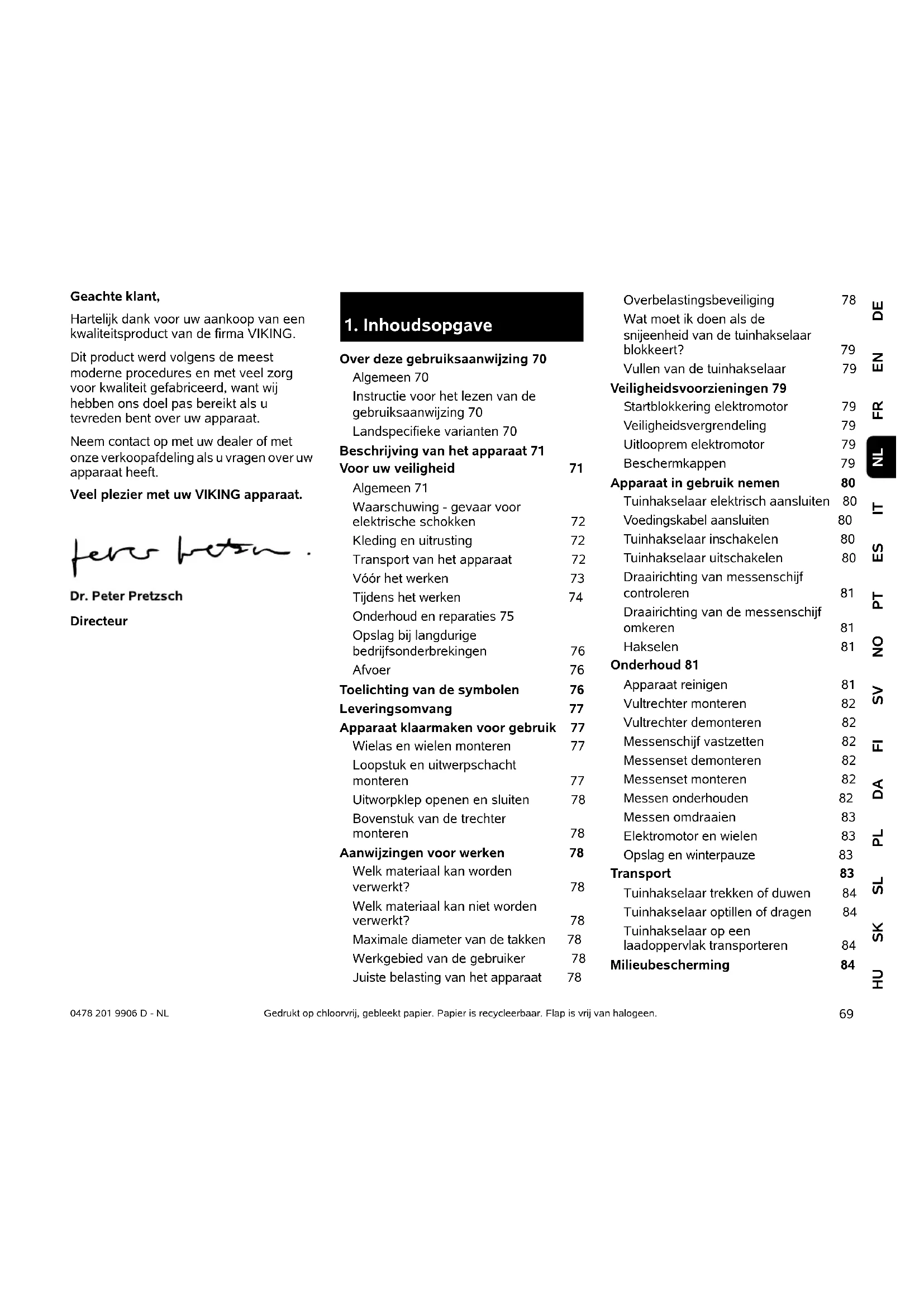

1. Inhoudsopgave

Over deze gebruiksaanwijzing 70

Algemeen 70

Instructie voor het lezen van de gebruiksaanwijzing 70

Landspecifieke varianten 70

Beschrijving van het apparatusat 71

Voor uwveiligheid 71

Algemeen 71

Waarschuwing -gevaar voor elektrische schokken 72

Kleding en uitrusting 72

Transport van het apparaat 72

Vór het werken 73

Tijdens het werken 74

Onderhoud en reparations 75

Opslag bij langdurige bedrijfsonderbrekingen 76

Afvoer 76

Toelichting van de symbolen 76

Leveringsomvang 77

Apparaat klaarmaken voor gebruik 77

Wielas en wielen monteren 77

Loopstuk en uitwerpschacht monteren 77

Uitworpklepopenen sluiten 78

Bovenstuk van de trechter monteren 78

Aanwijzingen voor werken 78

Welk material kan worden verwerkt? 78

Welk material kan nicht worden verwerkt? 78

Maximale diameter van de takken 78

Werkgebied van de gebruiker 78

Juiste belasting van het apparatus 78

Overbelastingsbeveiling 78

Wat moet ik doe n als de snijeenheid van de tuinhakselaar blokkeert? 79

Vullen van de tuinhakselaar 79

Veiligheidsvoorzieningen 79

Startblokkering elektromotor 79

Veiligheidsvergrendeling 79

Uitlooprem elektromotor 79

Beschemkappen 79

Apparaat in gebruik nemen 80

Tuinhakselaarelektrischaansluten 80

Voedingskabel aansluten 80

Tuinhakselaar inschakelen 80

Tuinhakselau uitschakelen 80

Draairichting van messenschijf controleren 81

Draairichting van de messenschijf omkeren 81

Hakselen 81

Onderhoud 81

Apparaat reinigen 81

Vultrechter monteren 82

Vultrechter demonteren 82

Messenschijf vastzetten 82

Messenset demonteren 82

Messenset monteren 82

Messen onderhoden 82

Messen omdraien 83

Elektromotor en wielen 83

Opslag en winterpauze 83

Transport 83

Tuinhakselaar trekken of duwen 84

Tuinhakselaar optillen of dragen 84

Tuinhakselaar op een Iaadoppervlak transporteren 84

Milieubescherming 84

Standaard reserveonderdelen 84

Slijtage minimaliseren en schade voorkomen 85

CE-conformiteitsverklaring van de fabrikant 85

2. Over deze gebruiksaanwijzing

2.1 Algemeen

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

VIKING werkkt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in de levering qua vorm, techniek en uitvoering�n waarom voorbehonden.

Op basis van gevevens of afbeeldingen uit dit boekje kuren bijgevolg geen aanspraken worden gemaakt.

2.2 Instructie voor het lezen van de gebruiksaanwijzing

Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.

Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.

Kijkrichting:

kijkrichting bij gebruik links en rechts in de gebruiksaaanwijzing: De gebruiker staat achefter het apparaat (werkstand).

Hoofdstukverwijzing:

aar de desbeteffende hoofdstukken en paragrafen met nadere uitleg worden met een pijtje verwezen. Het volgende voorbeeld bevat een verwijzingaar een hoofdstuk: ( 3.)

Markeringen van tekstpassages:

De beschreiben aanwijzingen kennen zoals in de volgende voorbeelden gemarkeerd zich.

Handelingen waar bij ingrijpen van de gebruiker vereist is:

• Bout (1) met een schroevendraaier losdraaien, hendel (2) activeren ...

Algemene opsommingen:

-productgebruik bij sport- of wedstrijdevenementen

Teksten met aanvullende betekenis:

Tekstpassages met aanvullende betekenis zich met een van de onderstaand beschreven symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Gevaar!

Gevaar voor oncegevalen en ernstig letsel. Bepaalde handelingen+zijnoodzakelijk of verboden.

Waarschuwing!

Kans op letsel. Bepaaldehandelingen voorkomen möglich ofwaarschijnlijk letsel.

Voorzichtig!

Minder ernstig letsel of materiele schade dat/die door bepaalde handelingen kan worden voorkomen.

Aanwijzing

Informatie voor een better apparaatgebruik en om een möglichnestogenlijk gebruik te vermijden.

Teksten met afbeeldingverwijzing:

Afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaaanwijzing.

Het camerasysymbol koppelt de afbeeldingen op de page's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

2.3 Landspecifieke varianten

VIKING levert afhankelijk van het leveringsland apparaten met verschillende stekkers en schakelaars.

Op de afbeeldingen worden machines met eurostekkers of met 5-polige netstekker weergegeven. Machines met andere stekkeruitvoeringen worden opdezelfdemanier op de voeding aangesloten.

3. Beschrijving van het apparatus

1 Bovenstuk van de trechter
2 Onderstuk van de trechter
3 Afsluitschroeven
4 Basismachine
5 Uitwerpschacht
6 In-/uitschakelaar met voedingsaansluiting
7 Wielen
8 Wielvoet
9 Typeplaatje

4. Voor uw veiligheid

4.1 Algemeen

Tijdens de werkzaamheden met het apparaat要去en de voorschriften terpreventie van ongevallen beslist in acht

wordengenomen.

Vór de eerste inbedrijfstelling
moet u de—hele
gebruiksaanwijzing goed
doorlezen, Bewaar de

gebruksaanwijzing voor later gebruik zorgvuldig op een veilige plaats.

Deze veiligheidsmaatregelen zich onontbeerlijk voor uw veiligheid, maar deze opsomming is Nietuitputtend. Gebruik het apparaat.altijd verstandig en met verantwoordelijkkeidsgevoel, en denk erom dat de gebruiker aansprakelijk worden

gesteld voor ongevalen met andere personen of voor schade aan hun eigendommen.

Maak u vertrouwd met de bedieningsonderdelen en het gebruik van het apparatus.

Het apparaat mag alleen worden gebruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening ervan vertrouwd zich. Elke gebruiker要去 voor de eerste ingebruikname vragen om een deskundige en praktische instructie. De verkoper of een andere deskundige要去 aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werken.

Bij deze instructie要去 gebruiker er vooral bewust van worden gemaakt dat voor het werken met dit apparaat uiterste zorgvuldigheid en concentratie vereist+zijn.

Levensgevaar door verstikking!

Verstikkingsgevaar voor kinderen bij het spelen met verpakkingsmateriaal. Houd verpakkingsmateriaal altijd buiten het bereik van kinderen.

Leen het apparaat inclusief accessoires alleen uit aan Personen die met dit model en de bediening ervan vertrouwd zich. De gebruiksaanwijzing is onderdeel van het apparaat en要去 algid worden meegegeven.

Gebruik het apparaat alleen als uuitgerust bent en een goede lichamelijke en geestelijkke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kutwerken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beinvloeden, mag nicht met het apparaat worden gewerkt.

Kinderen ofjongerenonder16jaarmogen de machine niet gebruiken.De minimumleeftijd van de gebruiker kan vastgelegd zijn inplaatselijke bepalingen.

Dit apparaat mag Niet worden gebruikt door(APersonen (met name kinderen) met beperkte fysieke, zintuiglijke of geestelijkke vermogens of door(APersonen zonder ervaring en/of zonder kennis, tenzij deze(APersonen onder toezicht staan van iemand die voor hun verilgheid verantwoordelijk is of van wie men instructies m.b.t. het gebruik heeft ontvangen. Houd kinderen onder toezicht om te voorkomen dat ze met het apparaat spelen.

Het apparaat is bedoeld voor privé gebruik.

Let op - Gevaar voor ongevallen!

Tuinhakselaars van VIKING zicht geschikt voor hetklein snijden van takken en plantenresten. Een andere toepassing is Niet toegestaan en kan gevaarlijk zichn of schade aan het apparaat tot gezol hebben.

U dient de tuinhakselaar Niet te gebruiken (onvolledige opsomming):

• voor het Klein snijden van andere materialen (bijvoorbeeld glas of metaal).
• voor werkzaamheden die nicht in deze gebruiksaanwijzing worden beschreiben.
• voor de productie van levensmiddelen (bijvoorbeeld het vermalen van ijs of het makeen van druivenpulp).

Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalve vakkundige montage van toebehoren die door VKING zich goedgekeurd. Bovendien heeft dit tot

gevolg dat uw garantie vervalt. Neem voor informatatie over goedgekeurde toebehoren contact op met uw VIKINGvakhandelaar.

Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor worden veranderd, is verboden.

Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparaat.

Bij het gebruik op openbare terreinen, parken, sportvelden, langs wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.

4.2 Waarschuwing - gevaar voor elektrische schokken

Opgelet! Kans op stroomstoten!

Voor de elektrische
veiligheid zijn de
voedingskabel, stekker,
aan-/uit-knop en de
aansluitkabel erg belang
Beschadigde kabels, ko
en stekkers of aansluitk
niet aan de voorschrifter
mogen Niet gebruikt worgevaar voor elektrische
kan worden voorkomen.

Controleer de aansluitkabel regelmatig op beschadigingen of slijtage (barsten).

Gebruik nooit een beschadigde verlangkabel. Vervang defecte kabels door neue en repareer verlangkabels nicht.

Gebruik het apparaat nooit als de kabels beschadigd of versleten zijn. Controleer met name de voedingskabel op schade en veroudering.

Onderhouds- en herstellingswerkzaamheden aan voedingskabels mogen alleen door special opgeleide vakkui worden uitgevoerd.

Gevaar voor stroomstoten!

Een beschadigde kabel mag Niet op het stroomnet worden aangesloten en u mag een beschadigde kabel pas aanraken als deze is losgekoppeld.

Raak de snijeenheden (messen) pas aan nadat het apparaat van de voeding is losgekoppeld.

Let er alkijd op dat de gebruikte voedingskabels voldoende beveiligd zich.

Werk nicht bij regen of in een natte omgeving.

Gebruik uitsluitend vochtwerende verlangkabels

voir buitengebruik die voor het gebruik met het apparaat geschikt zich ( 10.1)

Verwijder de aansluitkabel met de stekker en de stekkerbus en trek Niet aan de aansluitkabels zich.

Laat het apparaat Niet onbeschermd in de regen staan.

Bedenk dat het apparaat bij het aansluiten op een stroomaggregaat door spanningsschommelingen kan worden beschadigd.

U mag het apparaat alleen op een voeding aansluiten die beveiligd is door een foutstroombeveiliging met een aftschakelstroom van maximaal 30mA Voor nadere informatie(Intt u terecht bij de elektricien.

4.3 Kleding en uitrusting

Draag tijdens werkzaamheden
altijd stevige schoenen met grip.
Werk nooit op blote voeten of
feld op sandalen.

Tijdens het werk en vooral bij onderhoudswerkzaamheden en transport van het apparaat.altijd stevige handschoenen dragen.

Draagijdens de
werkzaamheden alsijd een
veiligheidsbril en
gehoorbescherming. Draag

deze bril tijdens de gehele duur van de werkzaamheden.

Tijdens het werken met het apparaat geschikte en nauwsluitende kleding dragen, dat wil zaggen overall, geen

stofjas. Draag tijdens het werken met het apparaat geen sjaal, stropdas, sieraden, hangendeLinten of koorden of andere afstaande kledingstkukken.

U dientijdens de gehele duur van de werkzaamheden en bij alle werkzaamheden aan het apparaat lang waar samen te binden en te bedekken (met een hoofddoek, muts, enz.).

4.4 Transport van het apparatus

Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van het apparaat te voorkomen.

Het apparaat Niet met draaiende elektromotor verplaatsen. Schakel voor het transport de elektromotor uit, maar de messen uitlopen en trek de stekker los.

Transporteer het apparaat uitsluitend met afgekoelde elektromotor.

Transporteer het apparaat alleen met volgens de voorschriften gemonteerde vultrechter.

Gevaar voor letsel door vrijiggende messen!

Let met name bij het kantelen op het gewicht van het apparaat.

Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling).

Maak met geschikte

bevestigingsmaterialen (gordels, kabels, enz.) het apparaat op het laadoppervlak vast aan de bevestigingspunten, die in deze gebruiksaanwijzing beschreiben zijn. ( 12.)

Machine alleen stapvoets trekken of duwen. Niet wegstepen!

Houd u bij het transport van het apparaat aan deplaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadopppervlakken.

4.5 Voor het werken

Het moet duidelijk zijn, dat er alleen personen met het apparaat werken die gebruiksaanwijzing kennen.

Neem de gemeentelijk voorgeschreiben tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor in acht.

Vór het gebruik van het apparaat要去en alle versleten en beschadigde onderdelen worden verrangen. Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat要去en worden

vervangen. Stickers en alle verdere verwangingsonderdelen zijn verkrijgbaar bij uw VKING vakhandelaar.

Voor de ingebruiktelling, controller

• of het apparaat gebruiksklaar is. Dit betekent dat de afdekkingen en veiligheidsvoorzieningen op hunplaats en in onberispelijke staat zich.
• dat de elektrische verbinding worden gemaakt met een juist geinstalleerd stopcontact.
• of de isolatie van aansluiting- en de verlengkabel, de aansluitstekker en de koppeling in perfecte toestand is.
• of het gehele apparaat (behuizing van de elektromotor, veiligheidsvoorzieningen, bevestigsgelementen, messen, messenas, messenschijven enz.) Niet is versleten of beschadigd.
• of er zich geen te hakselen materiaalmeer in het apparaat bevindt en devultrechter leeg is.
• of alle schroeven, moeren en andere bevestigingselementen aanwezig zijn ofijken vastgedraaid. Losgemaakte schroeven en moeren要去en voor de ingebruikstelling vastgedraaid worden (aandraaimoment respecteren).

Gebruik het apparaat alleen buiten en nicht bij een muur of een ander vast voorwerp, om de kans op letsel en schade te verkleinen (geen uitwijkogelijkheden voor de gebruiker, glasbreuk in ruiten, krassen op auto's, enz.).

Zet het apparaat stevig op een vlakke en vaste ondergrond.

Gebruik het apparaat Niet op een geplaveid of met grind bedekt oppervlak, want uitgeworpen of omhoog geslingerd materiaal kan dan verwondingen veroorzaken.

Zorg elke keer voor de ingebruikname ervoor dat het apparaat conform de voorschriften is afgesloten. ( 11.2)

Maak uzelf vertrouwd met de aan-/ uitschakelaar, opdat u in noodsituaties nelen juist kunt reageren.

De beschemkap in de vultrechter moet de vulopening bedekken en onbeschadigd zich - verrang de beschemkap indien deze defect is.

Gevaar voor letsel!

Gebruik de machine uitsluitend in volgens de voorschriften gemonteerde staat. Als er onderden aan de machine ontbreken (bijv. WIelen), komen de afstanden nicht更是 met de veiligheidsvoorschriften overeen, bovendien staat de machine möglichk minder stabel.

Inspecteer elke keer voor de ingebruikname of de machine in de staat conform de voorschriften verkeert!

Conform de voorschriften houdt in dat demachine volledig gemonteerd is, dit betekent met name dat:

• het bovenstuk van de trechter op het onderstuk van de trechter is gemonteerd,
• de vultrechter op de basismachine is gemonteerd en de twee aflsuitschroeven handvast zijn aangedraid,
• de wielvoet compleet is gemonteerd,

• de beiden wielen zijn gemonteerd,

• alle veiligheidsvoorzieningen (o.a.uitwerpschacht, beschemkap) aanwezig en in goede staat+zijn,

• de snijegenheid (messenschijf) is gemonteerd,
• alle messen volgens de voorschriften zich gemonteerd.

De op het apparaat geinstalleerde schakel- en veiligheidsinrichtingen mogen nicht worden verwijderd of overbrugd.

Inspecteer de messenschijf op beschadigingen en verrormingen en verrang deze indien nodig.

4.6 Tijdens het werkken

Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden.

Werk Niet met het apparaat bij regen,
onweer en met name Niet bij
blikseminslaggevaar.

Bij een vochtige ondergrond is er meer gevaar voor letsel, waar de gebruiker minder stabel staat.

Om uitglieden te voorkomen要去 bijzonder voorzichtig worden gewerkt.
Indien möglich het apparaat Niet op een vochtige ondergrond gebruiken.

Werk alleen bij daglicht of bij goede kunstverlichting.

Het werkgebied moetijdens de gehele duur van de werkzaamheden schoon en in orde worden gezchoolen. Verwijder voorwerpen met struikelgevaar, zoals stenen, takken, kabels enz.

De standplaats van de gebruiker mag Niet hoger dan de standplaats van het apparaat+zijn.

Starten:

hoet hert hert apparaat in een stabiele stand brengen en rechtop neerzetten. Het apparaat mag in geen geval liggend in gebruik worden genomen.

Start het apparaat voorzichtig, volgens de aanwijzingen in het hoofdstuk "Apparaat in gebruik nemen". ( 10.)

Blijf bij het starten van de verbrandingsmotor of het inschakelen van de elektromotoruit de buurt van de uitwerpopening. Er mag geen hakselmateriaal in de tuinhakselaar aanwezig zijn als deze worden gestart of ingeschakeld. Hakselmateriaal kan eruit worden geslingerd en letsel verooorzaken.

Bij het starten mag het apparaat nicht worden gekanteld.

Herhaaldelijke inschakelingen binnen korte tijd, met name "spelen" met de aan-/uit-schakelaar, dienen te worden vermeden.

Gevaar voor oververhitting van de elektromotor!

De door dit apparaat veroorzaakte spanningsschommelingen bij het starten kuren bij ongunstige omstandigheden op het net storingen veroorzaken bij andere inrichtingen die opdezelfde stroomkring zich aangesloten.

In dit geval moeten passende maatregelen worden genomen (bij v. aansluiting op een andere stroomkring dan de betroffen inrichting, gebruik van het apparaat op een stroomkring met een lagere impedantie).

Werken:

Gevaar voor letse!

Houd handen of voeten nooit boven, onder of gegen draaiende onderdelen.

Houd na het starten van het apparaat nooit het gezicht of andere lichaamsdelen boven de vultrechter en voor deuitworpopening. Houd uw hoofd en lichaam nooit zich bij de vulopening.

Grijp nooit met de handen,
andere lichaamsdelen of kleding
in de vultrechter of de
uitworpschacht. Er heerst groot

verwondingsgevaar voor de gezicht, vingers, hand enz.

Zorg alsijd voor een goed evenwicht en een stabiele houding. U mag zich Niet maar voren strekken.

De beschemkap magijdens het bedrijf Niet worden gemanipuleerd (o.a.

verwijderd, omhoog geklapt, ingeklemd, beschadigd).

De gebruiker要去hertvullenin het beschreibenwerkgebied van de bedienerstaan.Blijtijdensde geheleduur van dewerkzaamheden altijd in het werkgebieden in geven geval in de uitworpzone.

$$ (\Rightarrow \quad 8. 4) $$

Gevaar voor letsel!

Hakselmateriaal kan tijdens het gebruik terug hier boven toe geslingerd worden. Draag waarom een veiligheidsbril en houd het gezicht uit de buurt van de vulopening.

Kantel het apparaat nooit als de verbrandingsmotor of de elektromotor draait.

Als het apparaatijdens het gebruik omvalt, moet u direct de motoruitschakelen en de stekker loskoppelen.

Let erop, dat in de uitwerpschacht geen hakselmateriaal anschterblijft,,ondat dit tot een slecht snijresultaat of terugslagen kan leiden.

Let er bij het vullen van de tuinhakselaar vooral op, dat geen vreemde voorwerpen zoals metalen voorwerpen, stenen, kunststof, glas, enz. in de hakselkamer kunnen komen, waar dat deze beschadigingen en terugslagen uit de vultrrechtier kunnen veroorzaken. Derhalve dienen verzoppingen te worden verholpen.

Bij het vullen van de tuinhakselaar met takken+kennen er terugslagen ontstaan. Draag handschoenen!

Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.

Sluit de elektromotor af, trek de stekker uit en LAST alle draaiende werktuigen tot stilstandkommen,

• voor u het apparaat blijartlaat of het apparaat onbeheerd blijartlaat,
• voor dat u het apparaat verplaatst, opheft, draagt, kipt, verschuift of trekt.
• voordat u de afsluitschroeven losdraait en het apparaat opent;
• voordat u het apparaat transporteert.
• voordat u blokkades opheft of verstoppingen bij de snijeenheid, in de vultrechter of in het uitwerpkanaal verwijdert;
• voordat er werkzaamheden aan de messenschijf worden verricht;
• voordat het apparaat getest of gereinigd wordt of voordat sommige werkzaamheden uitgevoerd worden.

Indien in het snijgereedschap vreemde voorwerpen geraken, indien het apparaat vreemde geluiden maakt of vreemde trillingen vertoont, schakel dan

onmiddelijk de elektromotor uit en LAST het apparaat uitlopen. Trek de stekker los, verwijder de vultrechter en doorloop de volgende stappen:

• controller het apparaat, in het bijzonder de snijeenheid (messen, messenschijf, meshouder, mesbout, klemring), op beschadigingen en LAST de moodzakelijkhe herstellingen door een vakman uitvoeren, voordat u het apparaat opnieuw start en ermee gaat werken.
• Controller of alle onderdelen van de snijeenheid stevig vastzitten en draai de schroeven eventueel opnieuw aan (aandraaimomenten aanhonden).
• Laat de beschadigde onderdelen door een vakman verrangen of herstellen, waar bij de onderdelen een bewezen gelijkwaardige kwaliteit dienen te hebben.

4.7 Onderhoud en reparations

Zet het apparaat op een stevige, vlakke ondergrond, schakel de elektromotoruit en trek de netstekker eruit,voordat u

onderhoudswerkzaamheden (reiniging, herstellung enz.) verricht, voordat u controleert of de aansluitkabel verstrengeld of beschadigd is.

Laat het apparaat voor alle onderhoudswerkzaamheden ca. 5 minuten afkoelen.

De voedingskabel mag uitsluitend door erkende elektriekers worden hersteld of worden verrangen.

Reiniging:

na gebruik moet het gehele apparaat zorgvuldig worden gereinigd. ( 11.1)

Gebruik nooit hagedrukreinigers en reinig het apparaat Niet onder stromend water (bijv. met een tuinslang).

Gebruik geen agressieve
reinigungsmiddelen. Dergelijk
reinigungsmiddelen können kunststoffen
en metalen zodanig beschadigen dat deveiligheid van uw VKING apparatus
wellicht in het geding komt.

Onderhoudswerkzaamheden:

Er mogen alleen
onderhoudswerkzaamheden worden
uitgevoerd die in deze gebruiksaanwijzing
worden vermeld. Alle andere
werkzaamheden dient u door uw
vakhandelaar te lately uitvoeren.

Neem altijd contact op met uw vakhandelaar als u Niet over de vereiste kennis en gereedschappen beschikt.

VIKING raadt aan
onderhoudswerkzaamhedenreparaties
uitsluitend door de VIKING vakhandelaar
te laten uityoeren.

VIKING vakhandelaars volgen regelmatincursussen en krijgen voortdurendtechnische informatatie ter beschikkinggesteld.

Gebruik uitsluitend gereedschappen, accessoires of combi-apparaten die voor dit apparaat door VIKING zichtoegelaten of technischgelijkwaardige delen, anders is er kans op ongevallen met letsel of schade aan het apparaat. Neem bij VXagen contact op met een vakhandelaar.

Originele VIKING gereedschappen,
accessoires en verwangingsonderdelen
zijn wat betreft hun eigenschappen
optimaal op het apparaat en de behoeften
van de gebruiker afgestemd. Originele
VIKING verwangingsonderdelen zich
herkenbaar aan het VIKING
onderdeelnummer, het VIKING logo en

eventuel het VIKING symbol op de onderdelen. Opkleine onderdelen kan ook alleen het teken staan.

Houd waarschuwings- en instructiestickers algtd leesbaar en schoon. Beschadigde of verloren gegane stickers要去 via uw VKING vakhandelaar door{nieuwe originele stickers worden verrangen. Let er bij het verwangen van een onderdeel door een nieuw onderdeel op dat het nieuwe onderdeel vandezelfde stickers is voorzien.

Werk aan de snijeenheid uitsluitend met ditdekke werklandschoenen en met de uiterste voorzichtigheid.

Zorg dat alle moeren, bouteen en schroeven, met name alle schroeven in de snijeenheid, goed+zijn vastgedraaid, zodat u de machine veilig kunt gebruiken.

Inspecteer het gehele apparaat op gezette tijden, in het bijzonder voor de opslag van het apparaat (b ijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen moeten om veiligheidsredenen direct worden verrangen, om ervoor te zorgen dat het apparaat altijd in veilige staat is.

Als onderdelen of
veiligheidsvoorzieningen voor
onderhoudswerkzaamheden zich
verwijderd,要去en deze weeer meteen en
correct worden aangebracht.

4.8 Opslag bij langdurige bedrijfsonderbrekingen

Laat het apparaat ca. 5 Minutes afkoelen voordat u het in een gesloten ruimteplaatst.

Controleer of het apparaat gegen gebruik door onbevoegden (bijv. kinderen) is beveiligd.

Reinig het apparaat voor het opslaan (bijv. winterpauze) grondig.

Sla het apparaat in een veilige staat op.

Tuinhakselaar alleen met gemonteerde vultrechter opslaan.

Gevaar voor letsel door vrijliggende messen!

4.9 Afvoer

Afvalproducten können schadelijkঃ voor mens, die en milieu en要去en.daarom deskundig worden afgevoerd.

Neem contact op met het Recycling Center of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. VIKING beveelt u de VIKING vakhandelaar aan.

Voer een apparaat aan het eind van de levensduur ervan op de waarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval worden verwerkt. Verwijder ter voorkoming van ongevallen met name de voedingskabel resp. de aansluitkabel maar de elektromotor.

5. Toelichting van de symbolen

Let op!

Lees voor inbedrijfstelling de gebruiksaanwijzing.

Gevaar voor letsel!

Houd andere Personen uit deGeVarenzone.

Kans op letsel!

Ronddraaiende onderdelen!
Handen en voeten nicht in
openingen honden wonneer
het apparaat in werkig is.

Kans op letsel!

Schakel de elektromotor uitenrek de voedingskabel uithet apparaat,voordat uwerkzaamheden aan hetsnijgereedschap verricht,voordat u onderhouds-enreinigingswerkzaamhedenverricht,voordat u controleert of de aansluitkabelverstrengeld of beschadigdisin en voordat u het apparaat onbeheerdchyterlaat!

Draag gezehoorbescherming! Draag een veiligheidsbril!

Draag werkhandschoenen!

Kans op letsel!

Niet op het apparaat stappen.

Gevaar voor letsel!

Grijp nooit met de handen,
andere lichaamsdelen of
kleding in de vultrechter of
de uitworpschacht.

6. Leveringsomvang

Pos. Omschrijving St.

A Basismachine met onder- 1 stuk van de trechter
B Wielvoet 1
C Wielas 1
D Wielaanslag 2
E Bout M6 x 55 2
F Inbusmoer 2
H Snelsluiter 2
Wiel 2
J Wielkap 2
K Vierkante moer 2
L Ring 0 17 mm 4
M Bout M6 x 50 2
N Uitwerpklep 1
0 Uitwerpverlenging 1
P Lijst 1
Q Pen 2
R Torxbout P5 x 20 3
S Bovenstuk van de trechter 1
T Borgbout 4
U Torxbout P5 x 10 2
V Combisleutel 1
Gebruiksaanwijzing 1

7. Apparaat klaarmaken voor gebruik

7.1 Wielas en wielen monteren

• Monteer de wielas (C) met de welaanslagen (D), bouten (E) en inbusmoeren (F) op de welvoet (B) en draai de bouten vast met de combisleutel (V) (4 - 6 Nm).
• Wielen (I) op de gemonteerde wielas schuiven.

De snelbevestigers maar zo ver over de wielas schuiven zodat de wielen nog vlot+kunnen draaien.

Snelbevestigers zich na montageniet meer herbruikhaar.

• Snelbevestiger (H) met de gebogen zichde maar buiten op de wielas schuiven.
• Druke wielkappen (J) op de wielen.

7.2 Loopstuk en uitwerpschacht monteren

Uitworpverlngstuk monteren

• Basisapparaat (A) zoals afgebeeld op een ong. 15-20 cm hoge houtblok leggen.
• Uitworpverlengstuk (O) met haak (1) awhile in de openings (2) van het basistoestel (A) hangen en zo maar onder draaien dat het voorste deel van het basistoestel juist in de opening van het uitworpverlengstuk ligt.
  Schroeven (U) in de koepel van de haak (1) inschroeven (1 - 2 Nm).

Onderstel monteren

Schuif de vierkante moeren (K) en ringen (L) in de waarvoort bestemde uitsparingen in de basismachine (3).
Schuif het onderstel met de twee wielvoeten (4) tot aan de aanslag in de geleidingen op de basismachine (5).
- Druk de bocht van de welvoet (6) in de uitsparing in de uitwerpverlenging (7).
- Steek de bouteen (M) met de ringen (L) door de openings in de wielvoeten (8) en draai deze met de combisleutel (V) vast (4 - 6 Nm).

3 Lijst monteren

Het gebogen gedeelte van de wilvoet (6)要去 precies in de uitsparingen van deuitwerpverlenging (7) vallen.

• Plaats de lijst (P) en draai de bouteen (R) aan (1 - 2 Nm).
  Zet de machine overeind.

4 Uitwerpklep monteren

• Hang de uitwerpklep (N) aan de machine en druk de pennen (Q) vast (eventueel een kunststofhamer gebruiken). Let er bij het monteren op dat de ribben (9) links en rechts aan de binnenzijde van de uitwerpklep precies in de geleidegroef van de uitwerpverlenging (10) vallen.

7.3 Uitworpklep openen en sluiten

Open de uitworpklep:

Voordat u begint met hakselen moet u deuitwerpklep (1) omhoog klappen en de sluitbeugel (2) in deuitwerpverlenging vastklikken.

Uitworpklep sluiten:

• Wonneer u het apparaat wilt transporteren of op een plaatsbesparende manier wilt opslaan, moet u de sluitbeugel (2) Licht optillen en de uitwerpklep (1) omlaag klappen.

7.4 Bovenstuk van de trechter monteren

i De trechter kan alleen met speciala gereedschap door een vakhandelaar worden gemonteerd. VKING beveelt u de VKING vakhandelaar aan.
- Plaats het bovenstuk van de trechter (S), met het symbool (1) aan de voorzijde, in de richting van de afsluitschroeven (2) op het onderstuk van de trechter (3).
Wij adviseren u om de beschreven montagevolgorde aan te houden, om het weglijkden van de beschemkapijdens het vastdraaien van de bouteu te voorkomen.
- Draai de bouten (T) in de afgebeelde volgorde (1 2 3 4) vast.

8. Aanwijzingen voor werken

8.1 Welk material kan worden verwerkt?

Vullen van de tuinhakselaar. ( 8.8)

GE 150, GE 250 S, GE 260 S:

Snoeihout van bomen- en heggen en sterke en vertakte zijtakken.

GE 250, GE 260:

Organisch materiaal zoals groente- en fruitafval, bloemenresten, loof, maar ook sneoihout van bomen en heggen en sterke en vertakte zijtakken.

Bomen- en heggensnoeisel moet onmiddelijk vers verwerkt worden, waar dat zo het snijresultaat better is dan bij uitgedroogd en nat materiaal.

8.2 Welk materiaal kan nicht worden verwerkt?

Stenen, glas, metaal (draad, spijkers...) of kunststof mogen nicht in de tuinhakselaar komen.

Hoofdregel:

materialen die nicht op de compost horen,
mogen ook nicht met de tuinhakselaar
worden verwerkt.

8.3 Maximale diameter van de takken

Deze gegevens hebben betrekking op vers gesneden takken:

Maximale diameter van de takken GE 150,GE 250,GE 250 S:35 mm GE 260,GE 260 S:40 mm

8.4 Werkgebied van de gebruiker

• De gebruiker dient zich tijdens de totale duur van de werkzaamheden (wonneer de elektromotor ingeschakeld is of de verbrandingsmotor draait)uit veilighheidsoverwegingen altijd in het werkgebied (grijs vlak X) op te houin het bijzonder om te voorkomen o door teruggeworpen materiaal gewraakt.

8.5 Juiste belasting van het apparatusat

De elektromotor of verbrandingsmotor van de tuinhakselaar mag maar zo zwaar belast worden dat het toerental Niet te veel daalt. De tuinhakselaar steeds gelijkmatig en continu voeden. Daalt het toerental tijdens het werkken met de tuinhakselaar, stop dan met bijvullen om de elektromotor of de verbrandingsmotor te ontlasten.

Schakel de elektromotor pasuit als er zich geen hakselmateriaalmeer in het apparaat bevindt. Anders kan de messenschijf bij het wee in gebruik nemen,blokkeren.

8.6 Overbelastingsbeveiliging

Treedtijdens de werkzaamheden een overbelasting op, dan schakelt de thermische overbelastingsbeveiliging de elektromotor automatisch uit.

Na een afkoelperiode van ca. 10 minuten kan de tuinhakselaar opnieuw in bedrijf worden genomen. In geval van frequent

triggeren van de overbelastingsbeveiliging\ kunnen volgende oorzaken aan de basis\ liggen:

-Niet-aangepaste aansluitkabel ( 10.1)
-Overbelasting van het net
Apparaat is overbelast door teveel hakselmateriaal of door botte messen

8.7 Wat要去ik doe nsijeenheid van de tuinhakselaar blokkeert?

Als de snijeenheid van de tuinhakselaar tijdens het hakselen blokkeert, moet u de elektromotor onmiddelijk uitschakelen en de aansluitkabel loskoppelen van het stroomnet. Verwijder verrolgens de vultrechter en los de oorzaak van de storing op.

8.8 Vullen van de tuinhakselaar

Kans op letsel!

Lees voor het vullen van de tuinhakselaar het hoofdstuk "Voor uwveiligheid ( 4.) met name de paragraaf "Tijdens de werkzaamheden ( 4.6) zorgvuldig en volg alle veiligheidsaanwijzingen op. Het vullen van de tuinhakselaar mag enkel door een persoon gebeuren.

Kans op letsel!

Nooit met een hand in een vulopening grijpen!

Houd u bij het vullen van de tuinhakselaar binnen het werkgebied. ( 8.4)
- Start de tuinhakselaar. (⇒ 10.3)

Zacht materiaal:

• werp organisch materiaal zoals fruit- en groenteafval, bloemenresten, bladeren, dunne takken enz. in de vulopening (1).

Vochtig of nat zich materiaial leidt sneller tot verstoppening in het apparaat. Vul de tuinhakselaar waarom langzamer en let met name op het toerental van de elektromotor. Het mag bij het vullen nicht dalen.

Hard material:

Maak dikke en sterk vertakte zijtakken (maximale takdikte aanhonden) ( 8.3) voorafkleiner met een boomschaar.

• Geleid materialaal van bomen of heggen en takken langzaam in de vulopening (1). Hard materialaal wordt waar bij door het apparaat zichstandig ingetrokken.

Kans op let

De schuin geplaatste messenset kan takken lately terugslaan! Om letsel door terugslaande takken te voorkomen, moet de tuinhakselaar op de juiste manier met hard materiaal worden gezuld:

Steek langere takken enigszins scheef in het apparaat en geleid deze volgens het symbol (2) gegen de rechterkant van de trechter tot aan de messenset.

Houd de juiste belasting van de elektromotor aan. ( 8.5)

9. Veiligheidsvoorzieningen

9.1 Startblokkering elektromotor

Het apparatus kan alleen met de schakelaar in werkung worden gesteld en Niet door de aansluitkabel in het stopcontact te steken.

9.2 Veiligheidsvergrendeling

De elektromotor resp. het snijgereedschap mag alleen bij een correct afgesloten vultrechter worden gestart. Bij het losdraaien van de rechter aflsuitschroef (van voren maar het apparaat gezien) tijdens de werkig schakelt de elektromotor zichzelf uit en komt het hakselgereedschap na enkele seconden tot stilstand.

9.3 Uitlooprem electromotor

De uitlooprem van de elektromotor verkort de uitlooptijd van het uitschakelen tot de stilstand van de messen tot een paar seconden.

9.4 Beschermkappen

De tuinhakselaar is voorzien van beschermkappen in het vul- enuitworpgebied. Dit zich de gehele vultrechter met bovenstuk en beschermkap, de uitworpverlenging en deuitworpklep.

De beschermkappen zorgen ervoor dat u tijdens het hakselen aktijd op veilige afstand van de hakmessen blijft.

10. Apparaat in gebruik nemen

Gevaar voor letsel!

Lees voor het in gebruik nemen van de tuinhakselaar het hoofdstuk "Voor uw veriligeid" ( 4.) zorgvuldig door en volg alle veriligeidsinstructies op.

10.1 Tuinhakselaar elektrisch aansluten

Kans op letsel!

Alle veiligheidsvoorschriften van het hoofdstuk "Waarschuwing - gevaar voor elektrische schokken" ( 4.2) naleven.

De voedingskabel要去 voldoende beschermd zich. ( 18)

Als aansluitkabel月至人 alleen leidingeng begruikt worden die nicht lichter zich dan rubberslangen H07 RN-F DIN/VDE 0282.

Dekleinstedoesnede van de voedingskabelmoet 3× 1 5^2 zijn bij een lengte tot 25m of 3× 2,5mm^2 bij een lengte vanaf 25m zijn.

De koppelingen van de aansluitkabel moeten van rubber zijn of met rubber bekleedঃ en moeten voldoen aan de norm DIN/VDE 0620.

Bij draaistroommodellen moet er een CEE-aansluiting en een 5-polige leiding worden gebruikt.

De aansluitingen要去en spatwaterdicht zich.

Niet aangepaste verlengkabels leiden tot vermogensverliezen en{kunnen schade aan de elektromotor verooorzaken.

GE 150, GE 250, GE 250 S:

Dit apparaat is geschikt voor gebruik op een voedingsnet met een systeemimpedantie Z_max op het afnamepunt (huisaansluiting) van maximaal 0,443 ohm (bij 50Hz). De gebruiker要去 zich van vergewissen dat het apparaat slechts op een distribuieten aangesloten wordt dat aan deze eisen voldoet. Indien nodig kan de systeemimpedantie bij het lokale energiebedrijf aangevraagd worden.

10.2 Voedingskabel aansluiten

Bij de keuze van een aansluitkabel dient u alle punten in het hoofdstuk "Machine aansluten op het stroomnet ( 10.1) op te volgen.

GE 150, GE 250, GE 250 S:

• Til de klem (1) op.
• Sluit de koppeling van de aansluitkabel aan.
  Laat de klem los.

GE 260, GE 260 S:

• Sluit de koppeling van de aansluitkabel aan op de 5-polige stekker van de machine.

10.3 Tuinhakselaar inschakelen

Er mag zich in het apparaat geen hakselmateriaal bevinden, waar dat dit bij het inschakelen eruit kan worden geslingerd.

De blokkering van de messenschijf moet altijd op aanslag teruggeklapt zich. ( 11.4)

• Netstroom inschakelen. ( 10.2)
• Druk op de groene knop (1) op de schakelaar (afb. toont GE 150, GE 250, GE 250 S).

De tuinhakselaar werkt.

Voordat u het te hakselen materiaal toevoert, moet de elektromotor het max. toerental (nullasttoerental) hebben bereikt.

10.4 Tuinhakselaar uitschakelen

Kans op letsel!

Betreed tijdens het uitschakelen nooit het uitwerpgebied!

Sta tijdens het uitschakelen algid aan de zijkant van het apparaat. Let erop dat na het uitschakelen van de elektromotor het werkgereedschap nog even blijft doorlopen. Het duurt meerdere seconden voordat het apparaat helemaal tot stilstand is gekomen.

• Druk op de rode knop (1) op de schakelaar (afb. toont GE 150, GE 250, GE 250 S).

De elektromotor van de tuinhakselaar wordtuitgeschakeld en automatisch afgeremd.

Schakel de elektromotor pasuit als er zich geen hakselmateriaalmeer in het apparaat bevindt. Anders kan de messenschijf bij het weein gebruik nemen, blokkeren.

10.5 Draairichting van messenschijf controleren

Bij de modellen GE 260 en GE 260 S要去 voordat u begint met werken (vullen) de draairichting van de messen worden gecontroleerd.

Gevaar voor letsel! Draag bij het controleren altijd een veiligheidsbril.

Schakel de tuinhakselaar in. ( 10.3)
Schakel de tuinhakselaar weeeruit. ( 10.4)
- Druk de beschemkap maar binnen en kijk van bovenaf door de vulopening op de messenschijf: de juiste draairichting van de messenschijf is linksom (tegen de klok in).

10.6 Draairichting van de messenschijf omkeren

Bij een verkeerde draairichting van de messenschijf (rechtsom, in derrichting van de klok) moet bij de modellen GE 260 en GE 260 S de draairichting worden omgekeerd.

U kunt de draairichting van de messenschijf omkeren door de faseomkering op de stekker om te polen.

• Draai de faseomkering (1) met de schroevendraaier (U) 180^ maar links of rechts totdat deze vastklikt.

10.7 Hakselen

• Verplaats de tuinhakselaar maar een stabiele en stevige ondergrond.
• Trek stevige handschoenen aan, zeteen veiligheidsbril engehoorbescherming op.
• Open de uitwerpklep. (⇒ 7.3)
• Sluit de voedingkabel aan op de tuinhakselaar. (⇒ 10.2)
  GE 260, GE 260 S: Controller de draairichting van de messenschijf en keer deze zo nodig om. ( 10.5)
• Start de tuinhakselaar. ( 10.3)
  Wacht totdat de tuinhakselaar zijn maximaal toerental (nullastoerental) heeft bereikt.
  Vul de tuinhakselaar met hakselgoed. ( 8.8)
  Schakel detuinhakselaar uit. ( 10.4)

11. Onderhoud

Kans op letsel!

Voordat u aan onderhouds-- of reinigingswerkzaamheden aan het apparaat begint, dient u het hoofdstuk "Voor uweiligkeit" ( 4.) , in het bijzonder de paragraaf "Onderhoud en reparations" ( 4.7) , zorgvuldig te lezen en alleeiligheidsinstructies op te volgen.

Trek voorafgaand aan onderhoudswerkzamaheden de stekker eruit.

11.1 Apparaat reinigen

Onderhoudsinterval: na elk gebruik

Reinig het apparaat na elk gebruik grondig. Door uw apparaat voorzichtig te behandelen, beschermt u het gegen beschadigingen en verlangt u de levensduur.

Elektrische motoren zijn gegen spatwater beschermd.

Smeer hakgereedschappen incl. hakselaarkamer met standard corrosiewerende middelen in (bjv. raapolie).

Het apparaat mag alleen in de afgebeelde positie worden gereinigd.

• Demonteer de vultrechter. (⇒ 11.3)

Verwijder de vuile deeltjes in de koelluchttoevoer (ventilatiesleuven) op de behuizing van de elektromotor, zodat er voldoende koeling van de elektromotor gegarandeerd kan worden.

Richt waterstralen nooit op
onderdelen van de
elettromotor of
verbrandingsmotor,
pakkingen, lagers en
elektrische onderdelen zoals
schakelaars. Dit kan leiden tot
dure reparaties.

Als u vuil en aangekoekte resten nicht met een borstel, vochtige doeck of houten stok kunt verwijderen, raadt VKING aan een speciaal reinigingsmiddel te gebruiken (bjv. STIHL speciale

reiniger).

Gebruik geen agressieve reinigingsmiddelen.

Maak de messenschijven regelmatig schoon.

11.2 Vultrechter monteren

De afsluitschroeven zijn met een bescherming gegen verlies met de vultrechter verbonden.

• Hang de vultrechter (1) in de bevestigingshaken aan de basismachine (2) en zwenk de vultrechter maar voren.
• Draai beide aflsuitschroeven (3) gelijktijdig aan.

11.3 Vultrechter demonteren

• Draai de twee 15
  afsluitschroeven (1) los totdat ze
  losgaan. De twee schroeven blijven op
  de vultrechter

• Klap de vultrechter (2) maarachten en verwijder.Deze.

11.4 Messenschijf vastzetten

Kans op letsel!
Werk uitsluitend
handschoenen!

Raak de messen nooit aan voordat deze volledig stilstaan.

• Demonteer de vultrechter. (⇒ 11.3)
• Draai de messenschijf (1) zo, dat de uitsparing (2) zich precies gegenover de blokkering (3) befindt.
• Klap de blokkering (3) in de uitsparing.

11.5 Messenset demonteren

Zet de messenschijf (5) vast. ( 11.4)
- Draai bout (1) met de combisleutel (V) los.
- Verwijder bout (1), borgring (2), klemring (3), vleugelmes (4), vleugelmes (6, alleen bij GE 250 en GE 260) en messenschijf (5).
- Demonteer het omkeermes. (⇒ 11.8)
GE 250 en GE 260: Draai de boute n (7) los en verwijder.Deze samen met de moeren (9).Verwijder het scheurmes (8) via de onderzijde van de messenschijf.

11.6 Messenset monteren

Houd de montagevolgorde en de aangegeven aandraaimomenten aan.

Monteer het omkeermes op demessenschijf. ( 11.7)
GE 250 en GE 260: Plaats het scheurmes (8) op de onderzijde van de messenschijf (5) en draai deze met moeren (9) en bouteen (7) vast (10 Nm).
- Plaats de messenschijf (5) in de behuizing en zet deze vast. (11.4)
- Monteer vleugelmes (6, alleen bij GE 250 en GE 260), vleugelmes (4), klemring (3) en borgring (2) en draai deze cervolgens vast met bout (1) (50 Nm).
- Klap de blokkeringaar achteren, zodat de messenschijf weeer vrij kan draaien. ( 11.4)
- Monteer de vultrechter. (⇒ 11.2)

11.7 Messen onderhoden

Gevaar voor letsel!
Werk uitsluitend met stevige handschoenen!

Onderhoudsinterval: voor elk gebruik

• Demonteer de vultrechter. ( 11.3)
  Zet demessenschijf vast. ( 11.4)
• Controller de messen op beschadigingen (inkepingen of sicheuren) en slijtage. Keer de messen indien nodig om, of cervang ze.

Slijtagegrenzen van de messen:

Voordat de aangegeven slijtagegrenzen worden bereikt,要去en de betreffende messen worden omgekeerd resp. verrangen.VIKING beveelt u de VIKING vakhandelaar aan.

1 Omkeermessen

• Meet op meerere plekken op de messen de afstand (A)ussen de boring en de mesrand. Minimale afstand: A = 6 ~mm

Vleugelmes

• Meet de breedte (B) van het mes aan de omhooggebogen Kant van het vleugelmes. Minimale breedte van het mes: B = 15 mm

3 Vleugelmes (GE 250, GE 260)

• Meet de breedte (C) van het mes aan de omhooggebogen kant van het vleugelmes. Minimale breedte van het mes: C = 19 mm

4 Scheurmes (GE 250, GE 260)

• Meet de breedte (D) van het mes aan de omhooggebogen Kant van het scheurmes. Minimale breedte van het mes: D = 13 mm

11.8 Messen omdraaien

U kunt botte omkeermessen een keer omdraaien. Keer.altijd beiden messen om!

• Demonteer de messenset. (⇒ 11.5)

• Draai de boute n (1) los en verwijder ze samen met de moeren (2).

• Verwijder de messen (3) via de bovenzijde van de messenschijf.
• Reinig de messenschijf.
• Draai de messen (3) om en plaats ze met de scherpe kant vrijliggend op de messenschijf zodat ze met de boringen samenvallen.
• Steek de bouteen (1) door de boringen en draai de moeren (2) vast. Draai de moeren (2) met 10 Nm vast.
• Monteer de messenset weeop demachine. ( 11.6)

Messen slijpen:

messen die aan beiden kanten stomp+zijn moet u voordat u ermee verder werk teerstSlijpen.

Om u ervan te verzekeren dat het apparaat optimaal functioneert, dient u de messenuitsluitend door een vakman te lately slijpen. VIKING beveelt de VIKING vakhandelaar aan.

• Messenschijven demonteren om ze te lately slijpen.
• De messenijdens het slijpen afkoelen, b. v. met water. De mesen mogen nicht blauw worden, odomat anders de snijresultaten minder worden.
• Slijp de messen gelijkmatig om trillingen door onbalans te voorkomen.
• Controleer de messen voor het monteren op beschadigingen: De messen要去en worden verrangen zodra er inkepingen of scheuren te zicheren, of als de slijtagegrens is bereikt.
• Slijp de lemmeten onder een slijphoek van 30^ .

• Slijp messen gegen het lemmet.

• Verwijder eventuele bramen op het lemmet na het slijpen ook met fijnkorrelig schuurpapier.

• Neem bij de montage van de messen de aandraaimomenten in de paragraf "Messen keren" inRCT.

11.9 Elektromotor en WIelen

De elektromotor is onderhoudsvrij.

De lagers van de wielen zijn onderhoudsvrij.

11.10 Opslag en winterpauze

Tuinhakselaar in een droge, afgesloten en stofvrije ruimte opslaan. Bewaar het apparaat.altijd buiten het bereik van kinderen.

De tuinhakselaar alleen in veilige toestand en met gemonteerde vultrechter opslaan.

Neem bij een langere stilstand van de tuinhakselaar (winterpauze) de volgende punten in ache:

Maak alle onderdelen aan de buitenkant van het apparaat zorgvuldig schoon.
- Smeer alle bewegende delen goed in met olie of vet.

12. Transport

Kans op letsel!

Lees voor het transport het hoofdstuk "Voor uw veiligheid", in het bijzonder het hoofdstuk "Transport van het apparaat" zorgvuldig door en volg de instructies op. ( 4.4)

12.1 Tuinhakselaar trekken of duwen

• Tuinhakselaar aan de uitworverlenging (1) vasthouden en中断over kantelen.
• De tuinhakselaar kan langzaam (stapvoets) worden getrokken of geduwd.

12.3 Tuinhakselaar op een laadoppervlak transporteren

• Zeker het apparaat met geschikte bevestigingsmiddelen, zodate het Niet verschuift. Maak de touwen resp. gordels aan de wilvoet (1) of vultrechter (2) vast.

12.2 Tuinhakselaar optillen of dragen

De machine moet.altijd met ten minste twee personen worden opgetild of gedragen.

Draag geschikte veiligheidskleding die de onderarmen en het bovenlicham geheel bedekt.

• Persoon 1: Pak de tuinhakselaar vast aan de grepen aan het bovenstuk van de trechter (1).
  Persoon 2: Pak de tuinhakselaar vast aan de lijst van de uitwerpverlenging (2).
• Til de tuinhakselaar cervolgens op hetzelfde moment op.

Hakselmaterialiaalhoortnietinde vuilnisbak，maor moeten worden gecomposteerd.

De verpakkingen, het apparaat en de accessoires zijn met

recycleerbaar materiaal gefabricieerd en moeten overeenkomstig worden verwerkt.

Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen. Daarom要去 het apparaat na afloop van de gebruikelijkke levensduur als bijzonder afval worden verwerkt.

3 Veiligheidsschakelaar

4 Elektromotor

5 Condensator

BR bruin

BK zwart

BL blauw

YG geel/groen

15. Standaard reserveonderdelen

Omkeermes:

60087020121

Vleugelmes:

60087020300

GE 150, GE 250 S, GE 260 S

Messenschijf compleet:

60087005120

GE 250, GE 260

Messenschijf compleet:

60087005117

Vleugelmes:

60087020310

Scheurmes:

60087020110

16. Slijtage minimisieren en schade voorkomen

Belangrijke aanwijzingen voor het onderhoud van de productgroep

Elektrische tuinhakselaars

De firma VKING aanvaardt in geen geval aansprakelijkheid voor materiele schade en persoonlijk letsel die veroorzaakt zijn als gevolg van het Niet in acht nemen van de instructies in de gebruiksaanwijzing, met name betreffende veiligheid, bediening en onderhoud, of die door gebruik van Niet toegestane montage- of reserveonderdelen optreden.

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw VKING apparatus te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING apparaat� ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduurijdig worden verrangen.

Hiertoe behoren onder andere:

• Mes

• Messenschijf

2. Inachtneming van de voorschriften in\ deze gebruiksaanwijzing

Het VIKING apparatusaat moet zo zorgvuldig mogelijk worden gebruikt, onderhoven en opgeslagen, Zoals omschreiben in deze gebruiksaanwijzing. Voor alle beschadigingen die door het Niet in acht nemen van veriligeids-, bedienings- en onderhoudsaanwijzingen wordenveroorzaakt, is de gebruiker zich verantwoordelijk.

Dit geldt met name voor:
- te dunne voedingskabel (diameter),
- foutieve aansluiting (spanning),
- Niet door VKING toegelaten wijzigingen aan het product,
- het gebruik van gereedschappen of accessoires die nicht voor het apparaat zichn goedgekeurd, Niet geschikt zichn of van een minder goede kwaliteit zichn,
- Niet reglementair gebruik van het product.
- gebruik van het product bij sport-of wedstrijdevenementsen,
- gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden要去 regelmatig worden UITgevoerd.

Voor zover.Deze

onderhoudswerkzaamheden Niet door de gebruikerzfelnkunnen worden uitgevoerd, moeten deze aan een vakhandelaar worden overgedragen.

VIKING raadt aan

onderhoudswerkzaamheden en reparationsuitsluitend bij de VIKING vakhandelaar te laten uitvoeren.

VIKING vakhandelaars volgen regelmatig cursussen en krijgen voortdurend technische informatatie ter beschikking gesteld.

Worden deze werkzaamheden nicht uitgevoerd, dan kan er schade ontstaan waar voor de gebruiker verantwoordelijk is.

Hieroe behoren onder andere:

• beschadigingen aan de elektromotor door onvoldoende reiniging van de koelluchttoevoer (ventilatiesleuven, koelvinnen, ventilator),
  -corrosie- en andere gevolgschade door ondeskundige opslag,
• beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen,
• beschadigingen door nichtijdig of ondeskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds-of reparatiewerkzaamheden die nicht in werkplaatsen van vakhandelaars zijn uitgevoerd.

17. CE-

conformiteitsverklaring van de fabrikant

Wij,

VIKING GmbH

Hakmachine voor plantenresten met elektromotor (GE)

Fabrieksmerk: VIKING

Type: GE 150.1

GE 250.1

GE 250.1 S

GE 260.1

GE 260.1 S

Productiecode

6008

overeenstemt met de volgende EGrichtlijnen:

2000/14/EC, 2011/65/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC

Het product is in overeenstemming met de
volgende normen ontwikkeld:
prEN 50434, EN 60335-1

Toegepaste conformiteitsbeoordelingsprocedure: appendix VIII (2000/14/EC)

Naam en adres van de bevoegde instantie:

Het bouwjaar en het serienummer staan vermeld op het typeplaatje van het apparatusaat.

Gemeten geluidsniveau:

GE 150.1 96,9 dB(A)

GE 250.1 100,8 dB(A)

GE 250.1 S 96,5 dB(A)

GE 260.198,4 dB(A)

GE 260.1 S 97,7 dB(A)

Gegarandeerd geluidsniveau:

GE 150.1 99 dB(A)

GE 250.1 103 dB(A)

GE 250.1 S 100 dB(A)

GE 260.1 102 dB(A)

GE 260.1 S 101 dB(A)

Langkampfen, 2014-01-02 (JJJJ-MM-DD)

VIKING GmbH

Weighlofer

Hoofd Onderzoek en Productontwikkeling

geluidsdrukniveau op

werklek LpA 89 dB(A)

Onzekerheid K_pA 2 dB(A)

Aandraaimomenten bout:

Messenschijf 50 Nm

Omkeermes 10 Nm

Gewicht 26 kg

27 kg (GB)

L/B/H 95/48/114 cm

GE 250.1/GE 250.1 S:

Volgens richtlijn

2000/14/EC:

Gegarandeerd

geluidsniveau LwAd 103/100 dB(A)

Volgens richtlij

2006/42/EC:

geluidsdrukniveauoep

werklek LpA 92/90 dB(A)

Onzekerheid K_pA 3 dB(A)

Aandraimomenten bout:

Messenschijf 50 Nm

Omkeermes 10 Nm

Scheurmes2 10 Nm

Gewicht 28/27 kg

29/28 kg (GB)

27 kg (CH)

L/B/H 107/48/143 cm

GE 260.1/GE 260.1 S:

Frequentie 50 Hz
Beschemklasse	I
Classificatie	spatwaterdicht (IP X4)
Werking	S6/40% 4 min Belastingsstijd 6 min Nullast
Volgens richtig
2000/14/EC:
Gegarandeerd geluidsniveau LwAd	102/101 dB(A)
Volgens richtig
2006/42/EC:
geluidsdrukniveau op werkplek LpA	89/91 dB(A)
Onzekerheid KpA	3 dB(A)
Aandraaimomenten bout:
Messenschijf	50 Nm
Omkeermes	10 Nm
Scheurmes²	10 Nm
Gewicht	28/27 kg
L/B/H	107/48/143 cm

1) Opgelet!

Bij een stroomsterkke van minder dan 16 A kan bij het starten of het zwaar belasten van het apparaat de netzekering vaak worden geactiveerd.

2) Voor de modellen GE 250.1 en GE 260.1

19. Defectopsoring

Neem eventueel contact op met een vakhandelaar, VIKING beveelt u de VIKING vakhandelaar aan.

Storing:

Elektromotor slaat nicht aan

Mogelijk oorzaak:

• Beveiliging van de elektromotor geactiveerd
• Geen spanning
  -Aansluitkabel/stekker of stekkerkoppeling of schakelaar defect
  Vultrechter Niet volgens de voorschriften afgesloten -veiligheidsschakelaar in werkinq (motorstop)
• Messenschijf blokkeert
• Blokkering is nicht teruggezet

Oplossing:

• Apparaat laten afkoelen ( 8.6)
  -Nettleiding en vergrendeling controleren × 10.1
  -Kabel, stekker, koppeling of schakelaar controlleren of verrangen (elektrovakman) 喜 ( 10.1)
  -Vultrechter volgens de voorschriften sluiten en vastschroeven (11.2)
  Vultrechter demonteren en hakselafval in de behuizing wegemen (Opgelet: voedingskabel lostrekken) ( 11.3)
  -Plaats de blokkering terug ( 11.4)

Storing:

Hakselresultaat is minder geworden

Mogelijkoorzaak:

• Stompe messen

Oplossing:

-Draai de messen, slijp ze of cervang ze 已 11.7

Storing:

Hakselmaterialiaal wordt Niet maar binnen getrokken

Mogelijk oorzaak:

• GE 260: Messenschijf draait in de verkeerde richting

Oplossing:

• GE 260: Keer de draairichting van de messenschijf om (⇒ 10.6)

20. Onderhoudsschema

20.1 Leveringbevestigting

Model:

Serienummer:

Datum:

Volgende onderhoudsbeurt

Datum:

20.2 Servicebevestigting

Geef deze gebruiksaanwijzing aan uw VKING vakhandelaar in geval van onderhoudswerkzaamheden.

Hij bevestigt op de voorgedrukte velden de servicewerkzaamheden die werden uitgevoerd.

Service uitgevoerd op

Datum volgende servicebeurt

Gentili Clienti,

Tiltrekingsmomenter skrue:

knivskive 50 Nm

Vendekniv 10 Nm

Rivekniv2 10 Nm

Vekt 28/27 kg

L/B/H 107/48/143 cm

1) Obs!

Med en sikring under 16 A kan\ denne ofte bli utlost ved start eller stor belastning pa maskinen.

2) For modellene GE 250.1 og

GE260.1

19. Feilsøking

Kontakt eventuelt en forhandler.

VIKING anbefaler VIKING

forhandlen.

Feil/problem:

Utahovacie momenty skrutiek:

GE 150.1:

Nožový kotuč 50 Nm

Otočný nož 10 Nm

Hmotnost 26 kg

27 kg (GB)

D/S/V 95/48/114 cm

GE 250.1/GE 250.1 S:

Podla smernice

2000/14/EC:

Zaručená hladina

akustického vykonu

LwAd 103/100 dB(A)

Podla smernice

2006/42/EC:

Hladina akustického

tlaku na pracovisku

U'tahovacie momenty skrutiek:

Nožový kotuč 50 Nm

Otočný náz 10 Nm

Trhaci noz2 10 Nm

Hmotnost 28/27 kg

29/28 kg (GB)

27 kg (CH)

D/S/V 107/48/143 cm

GE 260.1/GE 260.1 S:

Elektromotor, typ BSRF 0,75/2-C

Vykon 2900 W

Menovity prud 4,8 A

Menovite napatie 400 (3) V\~

-1

Otáčky 2780 min -1

Istic 10 A

Frekvencia 50 Hz

Trieda ochrany

GE 260.1/GE 260.1 S:

Utahovacie momenty skrutiek:

Nožový kotúč 50 Nm

Otočný nož 10 Nm

Trhaci noz

10Nm

Hmotnost 28/27 kg

D/S/V 107/48/143 cm

1) Pozor!

Pri použti siet'ového istorica s dimenzovanim pod 16 A moze pri rozbehu, resp. pri pret'azeni stroja dochodzat k Častému vypinaniu sie't'ového istorica.

2) V pripademodelov GE 250.1

a GE 260.1.

19. Hl'adanie poruch

PripadneVyhladajte pomoc specializedizovaného predajcu,VIKING odporuca specializedizovaného predajcu VIKING.

Porucha:

Elektromotor nenabieha.

Pravdepodobná prič

Nakamās apkopes datumss

Gerbiamiei pirkéjai,

dékojame, kad pasirinkote kokybiška
VIKING bendroves gaminj.

Variante in functie de tara 398

Aparatai de protectie 408

2.3 Variante in functie de tar

VIKING livreaza aparatele cu stechere si comutatoare diferite, in functie de tara de destinatie.

In figuri sunt reprentate aparate cu stechere Euro, respectiv cu stechere de retea cu 5 contacte; racordul la retea al aparatelor cu alte tipuri de stechere se face in acelaşi mod.

Purtati ochelari de protectie!
Purtati manusi de lucru!

Grad de protectie cu protectie

impotriva

stropilor de apa (IP X4)

Avoyka kai klaioo oTooiou 426

TooTeTmOn EtnVw Tmuatoc Xoavnc 426

YtoseiEic yia mTv epyaoia 427

Ulekoormuskaitse 516

11.4 Nuckijn nbiaakTb6ekity

Kapakat any kayni 6ap!
