NÁVOD NA OBSLUHU GE 150 VIKING

Zajamčena raven zvočne moci:

GE 150.1 99 dB(A)

GE 250.1 103 dB(A)

GE 250.1 S 100 dB(A)

GE 260.1 102 dB(A)

GE 260.1 S 101 dB(A)

Langkampfen,

d'akujeme, ze ste sa rozhodli pre kvalitny vyrobok firmy VIKING.

Tento vyrobok bol zhotoveny podla
najmodernejsich vyrobnych postupov za
pomoci Rozsiahych opatreni na zaistenie
kvality. Našim cielom je totž zabezpečit,
aby ste boli s Vašim strojom spokojni.

V prípade otázok v suvislosti s Vaśm strojom sa obratte na Vásho predajcu alebo priamo na nasu obchodné spolocnost'.

Vela spokojnosti Vašim strojom
VIKING Vám praje

Dr. Peter Pretzsch

Vedenie podniku

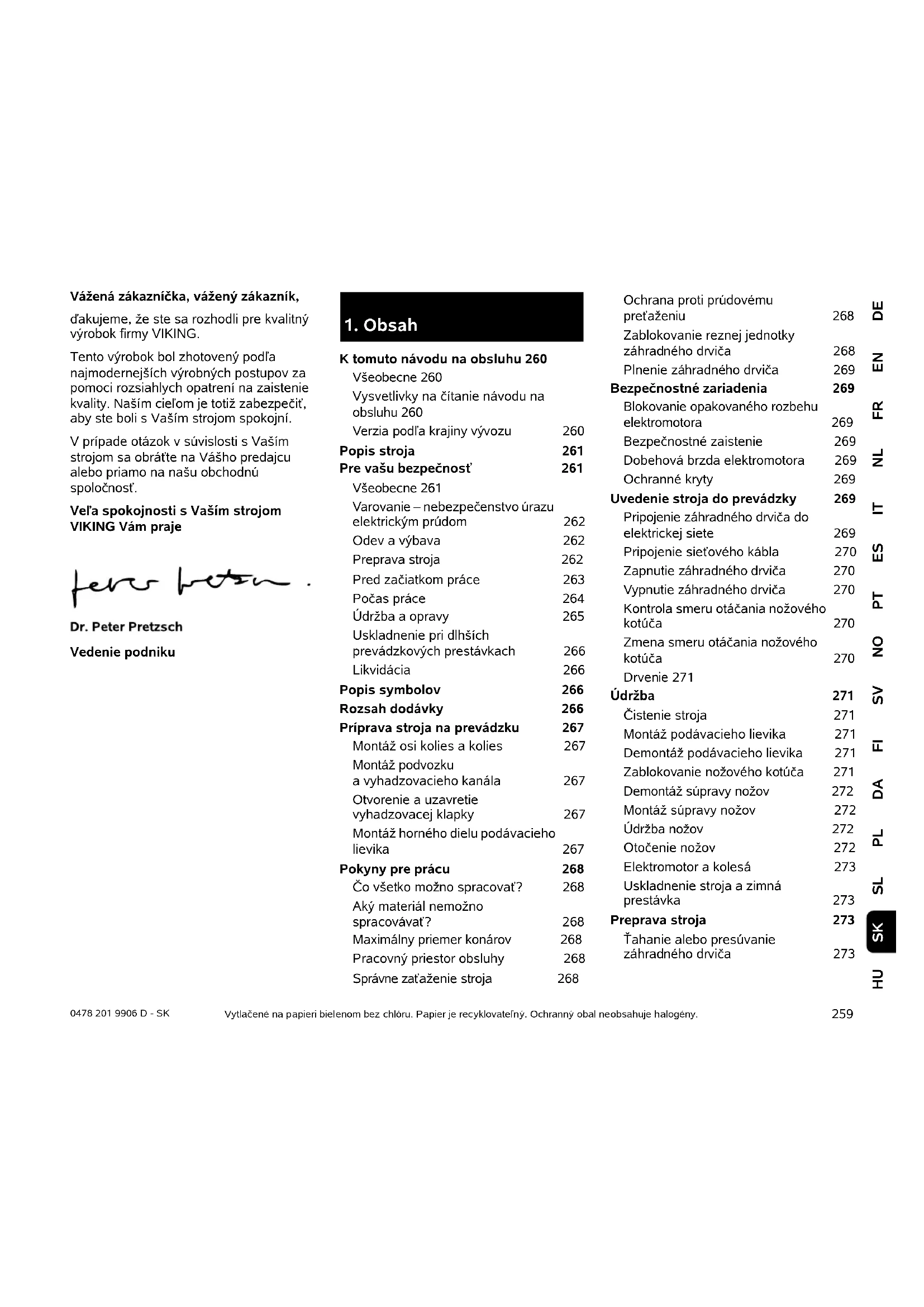

1. Obsah

Pred začiatkom práce 263

Počaspréce 264

Udrzba a opravy 265

Uskladnenie pri dlh'sich

prevadzkovych prestavkach 266

Likvidácia 266

Popis symbolov 266

Rozsah dodávky 266

Priprava stroja na prevadzku 267

Montaz osi kolies a kolies 267

Otvorenie a uzavretie
vyhadzovacej klapky 267

Montáž horného dielu podávacieho lievika 267

Správné zatazenie stroja 268

Zablokovanie reznej Jednotky

zahradneho drviča 268

Plenie zahrndneho drviča 269

Bezpečnostné zariadenia

Blokovanie opakovaného rozbehu
elettromotora 269

Pripojenie zahradného drviča do elektricnej siete 269

Zapnutie záhradného drviča 270

Vypnutie zahradneho drviča 270

Kontrola smeru otáčania nožového kotúča 270

Zmena smeru otáčania nožového kotúča 270

Drvenie 271

Udrzba 271

Cisteniestroja 271

Montáz podávacieho lievika 271

Demontáz podávacieho lievika 271

Tahanie alebo presuvanie
záhradného DRVICA 273

Zdvihanie alebo prenásanie
záhradného drviča 2
Preprava záhradného drviča na ložnej ploche 273

Ochrana zivotného prostredia 273
Schemalelektrického zapojenia 274
Bezné nahradné diely 274

Opatrenia na minimalizovanie opotrebovania a na zabranychie vzniku skod 274

CE-Prehlasenie o zhode vyrobcom 275

Technické udaje 275

Hladanie poruch 276

Servisnyplan277

Potvrdenie o prevzati 277

Sipka ukazuje na prislušné kapitoly a podkapitoly, v ktorych možete najst d'alsie vysvetlenie. V nasledujúcom priklade je uvedeny odkaz na kapitolu: (3.)

Manipulačné kroky, ktoré vyžadujú zásah obshluhy:

• pouzitie stroja na sportové alebo sú'tažné podujatia.

Na zdoraznenie zvlastneho vyznamu sutieto textové useky v nadvode na obsluhu označene jegnám z nasledujúcich symbolov.

Nebezpečenstvo!
! Nebezpečenstvo nehody a tázkeho
úrazu osob. Na totom miesto sa
musia dodržiavat urcité predpisané
pokyny alebo sa nieco zakazuje.

Vystraha! Nebezpečenstvo urazu osob. Dodržavanim predpisanych pokynov možete zabranit moznym alebo pravdepodobnym urazom.

Pozor!
Dodržiavanim predpisanych
pokynov možete zabraniţ
nebezpečenstvu vzniku lakhých
urazov resp. materiánych škód.

Upozornenie Informácia, ktorá je dóležitá na lepsie využitie stroja a na zabrànenie moznym chybám obsluhy.

Obrázky, ktoré vysvetl'ujú obsluhu stroja, su uvedené v navode na obsluhu uplna na začiatku.

Symbol kamery sluzi na prepojenie urciteho obrazka v obrazkovej castis prisluznym textom v navode na obsluhu.

2.3 Verzia podla krajiny vyvozu

Podla krajiny vyvozu dodava VKING svoje stroje s roznymi elektrickymi zastrckami a spinačmi.

Na obrzkoch su zobrazené stroje s euro-zastrckami, resp. 5-polovymi elektrickymi zastrckami. Pripojenie strojov do elektrickej siete s inymi zastrckami prebieha analogicky.

3. Popis stroja

1 Horny diel podávacieho lievika
2 Spodny diel podávacieho lievika
3 Upevnovacie skrutky
4 Základný stoj
5 Vyhadzovacíkanál
6 Spina's tripojenim na siet
7 Kolesá
8 Kolesová podstava
9 Typovy Štitok

Stroj smú obsluhovat len osoby, ktoré boli oboznámene s námodom na obsluhu stroja a s jeho ovladanim. Pred prvym uvedením do prevadzky musi použivateł absolvovat odborné a praktické zaškolenie.

Stroj, vrátane vsetkych pridavnych
zariadení, sa moze zverit' alebo zapožićat
len osobám, ktoré boli s tymto modelom
a jeho použivanim dokladne
oboznámene. Návod na obsluhu je
súčastou stroja a vždy samusi poskytovat
so strojom.

Používajte stroj len oddychnuty
a v dobrom telesnom ako i duševnom
stave. Ak mate zdravotné problémy, mali
by ste sa informovat u svojho lekára, Č
vám odporúca prácu so strojom. So
strojem sa nesmie pracovat po požiti
alkoholu, drog alebo liekov, ktoré
ovplyvnju reakcnu schopnost.

Nikdy niedovolte stroj pouzívat det'm alebo osobám mladšim ako 16 rokov. Miestne predpisy mozu stanovit odliśný minimálny vek pre obsluhu stroja.

Tento stroj nie je určený na to, aby ho používali osoby (hlavne deti) s obmedzenými fyzickými, senzorickými

alebo duševnými schopnostami, alebo osoby s nedostatočnými skúsenostami
a/alebo nedostatočnými vedomostami, s vynímkou,Že nad ich bezpečnostou
bude mat dozor zodpovedné osoba, alebo od tejto osoby dostanú prisluné pouny na obsluhu stroja. Na deti sa musi
dohliadat,aby sa nemohli hrat so stojom.

Stroj je urceny len na sukromné pouzitie.

Záhradné drvice VKING su urcené na drvenie haluzového materialu a zvyskov rastlin. Iné pouzitie nie je dovolené a moze byt' nebezpečné alebo moze zapricinit poškodenie stroja.

• na iné materialy (napr. sklo, kov),
• na prace, ktoré nie su popísané v totom návode na obsluhu,
• na výrobu a spracovanie potravin (napr. drvenie l'adu, kukurice).

Zbe z pe cnostrnch dovodov je zakazana akakolvek uprava stroja (okrem montaze prisluenstva schvaleného firmou VIKING), priom v jej dosledku zanika majitelovi naro k na uplatnenie zaruky. Informácie o schvalenom prisluenstve vam poskytne špecializovaný predajca vyrobkov VIKING.

Zakazane su najma akekolvek zmeny nastroji s cieIom zvysit vykon alebo otacky spalovacieho motora, resp. elektromotora.

Stroj nie je dovolené použit na prepravu predmetov, zvierat alebo osob, vlašt deti.

Pri použivani na verejnychpriestranstvach, v parkochaSportoviskach, na uliciach

a v p o Inohospodárskom a lesnom hospodárstve sa musí pracovat s mimoriadnou opatrnostou.

a privodný kabel. Aby sa zabrano
nebezpečenstvu urazu elektrickym
prudom, nesmú sa používat
poskodené alebo predpisom
nevhyovujúce privodné káble,
zásuvky, vidlice a zástréky.

Z toho dovodu pravidelne
kontrolujte privodné kâble, Či sa
neobjavuju známky poskodenia
alebo starnutia materialu
(polamána izolácia).

Reznych jednotiek (nozov) sa mozte dotknut a z po odpojeni stroja z elektrickej siete.

Vždy skontrolujte dostatočné istenie sietového vedenia.

Nepracujte poças dažda a v mokrom prostredi!

proti vlhkosti, ktoré su urcené na použivanie vonku a ktoré su vhodné na pripojenie stroja (⇒ 10.1).

Privodny kabel odpajaje tak, ze zastrčku vytiahnete zo sie'tovej zasuvky. Nikdy net'ahajte za privodné kable.

Stoj nenechavajte na daždi bez ochranného krytu proti vode.

Pokial budete chciet stroj napajat prudom
z elektracentraly, dbajte na to, aby
nedoslo k poskodeniu drviča v dosledku
kolisania napatia.

Stroj zapajajte len do elektrickej siete vybavenej prudovym chraničom s vybavovacim prudom max. 30 mA. Bližsie informácie vám poskytne elektroinstalatér.

4.3 Odev a vybava

Pri praci použivajte vždy pevnú obuv s drsnou podrázkou. Nikdy nepracujte bosi alebo napr.

v sandáloch.

Na zabrànenie nebezpečenstva poranenia na ostrych hranach a popálenia na horúcich Častiach stroja používajte vždy pracovné rukavice.

Stroj prepravujte len so správnamontovanym podávacim lievikom.

Nebezpečenstvo urazu volné ležiacimi nožmi!

Na nakladanie použivajte vchodné
nakladacie zariadenia (nakladacie rampy,
zdvihacie zariadenia).

Stroj zaistite na loznej ploche pouzitim dostatočne dimenzovanych viazacích prostriedkov (upevnovacie popruhy, laná a pod.) v bodoch, ktoré su popisané v navode na pouzitie. ( 12.

Stoj tahajte alebo presuvajte len krokom. Neodtahujte ho.

Pri preprave stroja dodržujte platné regionálne zákonné predpisy, predovsetkým predpisy o bezpečnosti a zabezpečeni nákladu poças transporte a spôsobe prepravy predmetov na ložnej ploche.

4.5 Pred zaciatkom prace

Je potrebné zabezpecit, aby so strojom pracovali len osoby, ktoré su oboznámene s navodom na použitie.

V suvislosti s prevadzkovou dobou zahradnej techniky so spaovacim motorom, resp. elektromotorom dodrziavaje platne miestne predpisy.

Pred pouzitim stroja je potrebne vymenit vsetky opotrebované a poskodené diely. Necitateine alebo poskodené vystrazné a bezpecnostné symboly na stroji je potrebne vymenit. Specializovaný predajca VKING m k dispozicii nahradné nalepky a vsetky ostatné nahradné diely.

Pred uvedenim stroja do prevadzky je potrebné skontrolovat:

• ci je stroj v riadnom prevadzkovom stave. To znamená, ze kryty a ochrannes zariadenia su na svojom mieste a v bezporuchovom stave.

• Či je elektrický kábel zapojeny do elektricnej zásuvky nainstalovanej podla predpisu.

• Či je izolácia privodného
  a predlžovacieho kábla, konektorov
  a spojky v bezporuchovom stave.
• ci stroj (žacia skriña elektromotora, ochranné zariadenia, upevnovacie privky, noze, hriadel'noza, nozové kotuče atd.) nie je opotrebovaný alebo poškodený.
• ci sa v stroji nenachadza drvena hmota a ci je podávací lievik prázdny.
• ci nechybaju ziadne skrutky, matrice ani iné upevnovacie suciastky a ci su pavne dotiahnute. Pred uvedenim stroja do prevadzky je potrebne dotiahnut' uvo'nene skrutky a matrice (dodrziavaje spravne utahovacie momenty).

Stoj používajte len vonku, nie v blízkosti steny alebo iného pevného predmetu, aby sa zamedzilo urazu a poskodeniu stroja (nemožnost' uhnutia sa uživateťa, rozbitie Čelného skla, poskriabanie laku auta atd.).

Stoj musi byt' postaveny na rovnej a pavnej ploche.

Stoj nepoužívajte na dlázdenej alebo strkovej ploche, pretoze vyletujiúci alebo zvirený material by mohol sposobit poranenia.

Dobre sa oboznámte so spinačom, aby stemohli v nudzovych situáciach reagovat rychlo a správné.

Ochrana proti postriekaniu v podávacom lieviku musí prikryt plniaci otvor a nesmie byt poskodená, poskodenú ochranu proti postriekaniu je potrebné vymenit.

Predpísány stav stroja je pred uvedením do prevádžky potrebné vždy vizuálne skontrolovat!

Predpisany stav znamena, ze stroj je kompletne zmontovan,y, predovsetkym teda:

-horny diel podávacieho lievika je namontovany na spodny diel podávacieho lievika,
- na základnom stroji je namontovany podávací lievik a obe upevnovacie skrutky su pvne dotiahnute,
- kolesová podstava je upné namontovaná,
- obe kolesá su namontované,
-vsetky bezpecnostne zariadenia (vyhadzovaci kanal, ochrana proti postriekaniu a pod.) su na svojom mieste a v bezporuchovom stave,
- rezná Jednotka (nožový kotúč) je namontovaná,
-vsetky noze su namontované podla tohto navodu.

Bezpečnostné zariadenia, ktoré su nainšalované na stroji, sa nesmú odstránit ani inak vyradit z Činnosti.

Nikdy nepracujte so strojom, ak sa v blízkosti nachádzaju osoby, zvláš'teì alebo zvierata.

Na mokrom podklade sa zvyšuje riziko urazu v dosledku zhorşenych adhéznych podmienok pre stabilné postoj obsluhy. Je potrebné pracovat zvlást opatrne, aby sa zabránilo pošmyknutiu. Ak je to moźné, nepoužívajte stroj na mokrom podklade.

Pracujte len za deneného svetla alebo pri dobrom umelom osvetleni.

Poças celej prevalzky stroja udržujte pracovný priestor v Čistote a poriadku. Odstrante nebezpečenstvo zakopnutia, akoukamene, konáre, káblea pod.

Plocha, na kstorej stoji obsluha, nesmie byt vyssia ako plocha, na kstorej je postaveny stroj.

Našartovanie:

Stroj pred našartovaním postavte dopevnej zvislej polohy. V ziadnom pripadenemóze byt stroj prevádkovany na ležato.

Pri šartovani stroja postupujte opatrne, podla prislušnychPokynov v kapitole „Uvedenie stroja do prevadzky". (⇒ 10.)

Pri šartovani spalovacieho motora, resp.
pri zapinani elektromotora nikdy nestojte
pred vyhadzovacim otvorom. Pri
šartovani, resp. zapinani sa vo vnútri
záhradného drviča nesmie nachadzat
ziadny dreny material. Dvený material
mõze vyletiet von a sposobit' uraz.

Pri šartovani motora sa stroj nesmie naklápat.

Vyhnite sa ccastemu zapinaniu a vypinaniu motora v krátkych intervaloch a predovsetkym „hraniu" sa so spinačom. Nebezpečenstvo prehriatia elektromotora!

Kolisanie napatia pri rozbehu stroja moze pri nepriaznivych podmienkach siete sposobit ruSenie inych elektrickych spotrebičov, ktoré su zapojené v rovnakom zasuvkovom okruhu. V toto pripe de potrebné realizovat primerane opatrenia (napr. pripojenie do iného zasuvkového okruhu ako prislušné zariadenie, stroj prevadzkovat v zasuvkovom okruhu s nižsou impedanciu).

Práca:

Ruky alebo nohy nikdy nedavajte nad, pod alebo na rotujuce casti.

Ak je stroj v prevadzke, nestojte nikdy tvarou alebo inymi CASTAMI tela nad podavacim lievikom a pred vyhadzovacim otvorom. Hlavou a telom vzdy dorzujte dostatochnu vzdialenost od plniaceho otvoru.

Nikdy nezasahujte rukami, ani
inymi Častami tela alebo
oblečenia do podávacieho
lievika alebo do vyhadzovacieho
Zvyşene nebezpečenstvo Úrazu
e, prstov, ruky a pod.

Dbajte vzdy na vašu rovnováhu a dobrú stabilitu. Nepredklañaje sa.

S ochranou proti spätnému vrhnutiu materiálu nie je dovoléné poças prevádžky stroja manipulovat' (napr. odstránit' ju, vyklopit' nahor, zablokova', poskodit').

Obsluha musi pri plneni stroja sta' v predpisanej pracovnej oblasti. Pochas celej prevadzky stroja sa zdrzujte vzdy vo vymedzenej pracovnej oblasti, v ziadnom pripeade nie v zone vyhadzovania materialu. ( 8.4)

Počas prevalký moze byt'drveny material vyvrhnuty spat. Preto je potrebné nosit ochranné okuliare a nevystavovat tvár pred plniaci otvor.

Pokial bezi spalovaci motor, resp.
elettromotor, stroj nikdy nepreklapajte.

Ak sa stroj poças prevadzky prevrati, ihned vypnite elektromotor a vytihnite kabel zo sietovej zasuvky.

Pri práci dbajte predovsetkym na to, aby sa vyhadzovaci kanal neupchal drvenym materialom. Nasledkom toho dochodzak zniženiu vykonu drvenia alebo k spatnému vymrsteniu materialu.

Pri plneni zahradného drviča dbajte predovšetkým na to, aby sa do drviacej komory nedostali ziadne cudzie telesá, ako například kovové diely, kamene, plat atd., tieto mozu sposobit poškodenie stroja a spatné vymrstenie materialu. Z rovnakého dovodu odstrante upchaty material.

Pri plneni zahradneho drviča konármi moze dojst k spatnému vymrsteniu materílu. Použivajte rukavice!

Pamatajte na to, ze po vypnuti motora trva este niedkolko sekund, nez sa rezny nastroj prestane otacat.

Vypnite elektromotor, vytiahnite kabel zo sietovej zasuvky a nechajte dobehnut vsetky rotujuce nastroje pred tym, ak:

• sa vzdialite od stroja, resp. ak stroj zostane bez dozoru,
  budete stroj premiestnovat, dvihat, nosit, preklapat, posuvat alebo tahat,
• uvolnite upevnovacie skrutky a otvorite stroj,
  budete prepravovat stroj,
  -pristupite k odstrañovaniu zablokovania alebo upchatia reznych Jednotiek, podávacieho lievika alebo vyhadzovacieho kanála,
• z a Čnete s vykonávaním prác na nožovom kotúči,
• začnete s kontrolou alebo Čistení stroja, alebo pred inými prácami na strooji.

Ak sa do rezného nastroja dostanú cudzie telesá, ak stroj vydáva nezvyčajné zvuky alebo nezvyčajné vibruje, okamžite vypnite elektromotor a nechajte stroj dobehnut. Vytyihnite kábel zo sietovej zásuvky, vyberte podávací lievik a vykonajte nasledujuce kroky.

-Skontrolujte stroj, predovsetkym reznú\ jednotku (noze, nozovy kotuc, ulozenie\ nozov, skrutku noza, upinaci kruzok), ci\ nie je poskodená. Pred opatovnám\ zapnutim a uvedením stroja do\ prevadzky musi odborník vykonat\ potrebné opravy.
-Skontrolujte vsetky diely reznej\ jednotky, v pripe de potreby dotiahnite\ skrutky (dodrziavaje predpisané\ utahovacie momenty).
- Pośkodené diely musi vymenit alebo opravit odborník, pricom takéto diely musia mat' rovnák fungčnost.

4.7 Udrzba a opravy

Pred tym, aka zachnete
udrzbarske prace (cistenie,
oprava atd.) alebo vykonate
kontrolu privodného kábla (ci

nie je zauzleny alebo poskodeny),
umiestnite stroj na pevny, rovny povrch,
vypnite elektromotor a vytiahnite kabel zo sietovej zasuvky.

Pred akymikolvek udrzbarskymi pracami nechajte stoj vychladnut priblizne 5 minut.

Na cistenie stroja nikdy nepoužívajte vysokotlakové cistiace zariadenia alebo prud vody (napr. ostrikanie záhradnou hadicou).

Nepoužívajte Žiadne agresívine Čistiac prostriedky. Tie by mohli poskodit plastové a kovové diely a tym negativne ovplyvit bezpečné prevádzku vásho stroja VKING.

Udrzbarske prace:

Je możné vykonávat'len tie udrzbarske práce, ktoré su popisané v námode na obsluhu, vsetky d'alsie práce smie vykonat'len špecializovaný predajca.

Ak nemáte potrebné odborné vedomosti a pomócky, obràtte sa vždny na odborného predajcu.

VIKING odporuca nechat vykonavat vsetky udrzbarske prace a opravy len u Specializovaného predajcu VKING. Specializovani predajcovia VKING su pravidene skoleni a disponuju potrebnymi technickymi informáciami.

Použivajte len náradie, prisluşenstvo alebo pridavné zariadenia, ktoré su pre tento stroj schvaléné firmou VKING, alebo su technicky rovnocenné, inac moze vzniknút nebezpečenstvo poranenia osob alebo poskodenia stroja. V pripad otázok sa obratte na špecializovaného predajcu.

Vlastnosti originaleho náradia, prislušenstva a nahradnych dielov VKING su optimáne zladene so strojom a so vsetkymi poziadavkami použivateła. Originalne nahradné diely VKING možete poznat podla objednávacieho cisla nahradnych dielov VKING, podla napisu VKING a pripadne podla značky, označujúcej nahradné diely VKING. Na malych dieloch moze byt'toto označenie aj samostatne.

Prace na reznej ācasti stroja vykonávajte len v hrubych pracovných rukaviciach a s najvacšou opatnostou.

Kontrolujte pevné dotiahnutie vsetkych matic, capov a skrutiek, predovsetkym upevnovacich skrutiek nozovej jegnotky, aby bola zaistená bezpecná prevadzka stroja.

Pravidelne kontrlujte celkové opotrebovanie a poskodenie stroja, predovsetkym pred uskladnenim stroja na dlhsiu dobu (ako napr. zimna prestavka). Opotrebované alebo poskodené diely stroja bezpečnostnych dovodov vcas ymente. Tym zaistite, aby bol stoj vždy v bezpečnom prevadzkyschopnom stave.

Pokial musel byt na učely udržby stroja demontovaný niedtory diel alebo niedtore ochranné zariadenie, musia sa tieto diely neodkladne a podla predpisu namontovat spát.

4.8 Uskladnenie pri dlhšich prevázkovych prestávkach

Ubezpecte sa, ze stroj je chranychy prednedovolenym pouzitim (napr. detmi).

Stroj pred uskladnenim (napr. na zimnu prestavku) dokladne očistite.

Stroj skladujte v riadnom prevádkovom stave.

Zahrady drvič skladujte len
s namontovanym podávacim lievikom.

Potrebné informácie o odbornej likvidácii opdavovych materialov možete ziskat vo vašom miestnom recyklacnom podniku alebo u vasho špecializovaného predajcu. VKING odporúca špecializovaného predajcu VKING.

Nebezpečenstvo urazu! Riziko urazu osob, zdržujúcich sa v pracovnej oblasti.

Nebezpečenstvo urazu! Rotujúce nastroje! Dbajte na to, aby boli vase ruky a nohy vždy v bezpečnej vzdialenosti od otvorov s rotujúcimi dielmi stroja.

Nebezpečenstvo urazu!
Pred začatim akýchkolvek
préç na reznom nastroji,
pred udržbárskymi précami
alebo Čistením, pred
kontrolou zauzlenia alebo
poskodenia privodného
kábla a pred vzdialením sa
od stroja je potrebné vypnuté
elettromotor a odpojit
sietový kabel od stroja.

Používajte ochrannes okuliare!

Nebezpečenstvo urazu! Nikdy nezasahujte rukami, ani inymi Častami tela alebo oblecenia do podávacieho lievika alebo do vyhadzovacieho kanála.

6. Rozsah dodávky

Ozn. Názov ks

A Základný stroj so spodnám
dielem podávacieho lievika

a vyhadzovacieho kanála

Montáž predlězenia

vyhadzovača

Postavte zakladny stroj (A),ako je uvedene na obrazku,na priblizne 15 a2 20~cm vsoky kus dreva.
Zaveste predlzenie vyhadzovača (O) na závesy (1) zozadu do otvorov (2) na základnom stroji (A) a otáčajte nadol, pokým predná Čast základného stroja nebude presne v otvore predlženia vyhadzovača.
- Zaskrutkujte skrutky (U) na uchytenie závesov (1) (1 - 2 Nm).

2 Montáz podvozku

• Stvorhranné matrice (K) a podložky (L) namontuje do prislušnych vyrezov na základnom stroji (3).
• Podvozok s kolesovou podstavou (4)
  zasuţe až na doraz do vedeni na základnom stroji (5).
  Zatlačte kolesovu podstavu ohnutou castou (6) do vyrezu na predlženi vyhadzovača (7).
• Prestré skrutky (M) s podložkami (L) cez otvory na kolesovej podstave (8) a utiahnite ich kombinovaným klúčom (V) (4 - 6 Nm).

3 Montáz listy

Ohnutá cast' kolesovej podstavy (6) musi byt presne vo vyrezoch na predlzení vyhadzováča (7).

• Nasadte listu (P) a dotiahnite skrutky (R) (1 - 2 Nm).
  Postavte stroj.

4 Montáž vyhadzovacej klapky

• Zaveste vyhadzovaciu klapku (N) a zatlačte capy (Q) (mólžete prípadne použit' plastové kladivo).
• Pri montáži dávajte pozor na to, aby rebrá (9) vflavo a vpravo na vnútornej strane vyhadzovacej klapky boli presné vo vodiacej drážke predlženia vyhadzovača (10).

7.3 Otvorenie a uzavretie vyhadzovacej klapky

Otvorenie vyhadzovacej klapky:

• Na drvenie vyklopte vyhadzovaciu klapku (1) nahor a uzavieraciu prilozku (2) nechajte zapadnuit do predlzenia vyhadzovača.

Uzavretie vyhadzovacej klapky:

Pri preprave, alebo na šetrenie miestom pri skladovani z'lahka nadviñnite uzavieraci priložku (2) a vyhadzovaci klapku (1) sklopte nadol.

7.4 Montáz horého dielu podávacieho lievika

Podávací lievik smie namontovat len špecializovaný predajca pomocou špecialného náradia. VIKING odporúča špecializovaného predajcu VIKING.
- Horny diel podávacieho lievika (S) nasadte na spodný diel podávacieho lievika (3) symbolom (1) doprodu v smere upevnovacích skrutiek (2).

Aby sa pri utahovani skrutiek nezošmykla ochrana proti postriekaniu, odporucame dodržiavat uvedeny montázny postup.
- Skrutky (T) ut'ahujte v zobrazenom poradi (1 2 3 4).

8. Pokyny pre pracu

8.1 Co vsetko mozno spracovat?

• Plnenie záhradného drviča. (⇒ 8.8)

GE 150, GE 250 S, GE 260 S:

Odrezky konárov stromov a krikov a silny, husto Rozvetveny haluzovy material.

GE 250, GE 260:

Organické zvyšky rastlin, aka napriklad odpad z ovocia a zeleniny, odrezky kvetov, listie, ako aj odrezky konárov stromov a krikov a tiež hustý a Rozvetveny haluzový material.
Odrezky konarov stromov a krikov by sa mali spracovavat cerstve, drvenie tak prebieha lepsie ak pri vyschnutom alebo mokrom materiali.

• Obsluhujuci personal stroja sa musi z bezpečnostnych dovodov poças celej prevadzkovej doby stroja (pri zapnutom elektromotore, resp. beziacom spalovacom motore) zdržiavatlen vo vymedzenej pracovnej oblasti (siva plocha X), majma preto, aby nedoslo k poraneni drvenym materialom vyvrhnutym zo stroja.

8.5 Správné zataženie stroja

Elektromotor, resp. spalovaci motor
záhradného drvica možno zažitlen
natolko, aby pritom nedoslo
k podstatnému zniženiu otáčok motora.
Záhradné dvic plnte vždy rovnemerne a
plynulo. Ak pri práci so záhradnéym
drvičom klesné otáčky, preruste plnenie
materialom, aby ste odlahcili elektromotor,
resp. spalovaci motor.

Elektromotor vypnite až vtedy, ked sa v stroji nenachádza ziadna drvená hmota. Inak sa moze nožový kotúč pri dalšom zapnutí stroja zaseknút.

8.6 Ochrana proti prudovemu pret'azeniu

Ak dojde k pretaZeniu elektromotora,
zabudovaná ochrana proti prudovému
pretaZeniu samočinne vypne
elettromotor.

Po uplynuti casu potrebného na ochladenie motora v trvani cca 10 minut mozete zahradny drvic opat zapnut. Pricinou castého spustania ochrany proti prudovému pretaženiu moze byt:

-nekkompatibilny privodny kabel ( 10.1)
- pr e t'zaenie elektrickej siete,
- pretazenie stroja v dosledku privelkého mnozstva drvenej hmoty alebo tupych nozov.

8.7 Zablokovanie reznej jegnotky zahradsnéhoDRVICA

8.8 Plnenie zahradného drvica

Nikdy nesiahajte do plniaceho otvoru!

Pri plneni zahradneho drviča dopržiavajte požadovaný pracovný priestor. (⇒ 8.4)
- Našartujte záhradný drvič. (⇒ 10.3)

Mäkký material:

Organické zvysky rastlin akovocie a zelenina, odrezky kvetov, listie, tenké konare a pod. hadzte do plniaceho otvoru (1).
Vlhký alebo mokrý mäkký material zapriciní rychlejšie upchatie stroja. Preto treba záhradný drvič plinit pomaly a pozorne pritom sledovat otáčky elektromotora. Pri plnéni by nemali klesa!.

Tvrdy material:

Hrubé a silne Rozvetvené konare (dodržiavajte maximaluhrubku konárov ( 8.3) )najprv Rozstrihajte noznicami na stromy.
- Odrezky konárov stromov a krikov a haluzovy material pomaly vkladajte do plniaceho otvoru (1). Stoj samočinne vtahuje tvrdy material.

Dodrziavajte správné zatazenie elektromotora. (⇒ 8.5)

9.1 Blokovanie opakovaného rozbehu elektromotora

Stroj je moźne spustit len spinačom aNiezasunutim privvodného kábla do zásuvky.

Elektromotor, resp. drviaci nastroj je*** możné uviest do prevalzky len vtedy, ak je podávací lievik správné uzativorený. Ak sa počas prevalzky uvoñí pravá upevnovacia skrutka (pri pohlade na stroj spredu), elektromotor sa vypne a drviaci nastroj sa po pár sekundách zastavit.

9.3 Dobehová brzda elektromotora

Záhradny drvič je vybavený ochrannými krytmí v priestore plnenia a vyhazovania materialú. K tomu patri cely podávací likiv s hornou Častou a ochranou proti spatnému vyvrhnutiu materialú, ako i vyhazovacia klapka.

Ochranné kryty zarucuju pri drveni bezpečné vzdialenost od drviacich nožov.

10. Uvedenie stroja do prevadzky

10.1 Pripojenie zahradného drviča do elektrickej siete

Dodrziavajte vsetky bezpecnostné
pokyny uvedené v kapitole
„Varovanie – nebezpečenstvo
úrazu elektrickým prudom" (⇒ 4.2).

Privodny sietovy kabel musi byt dostatočne isteny. (⇒ 18.)

Na pripojenie do elektrickej siete sa smu pouzit len privodne kable, ktoré su silnejsie ako pogumované kable H07 RN-F DIN/VDE 0282.

Minimány prierez privodného sietového kábla musi byt 3 × 1,5 ~mm^2 pri dlžke do 25 ~m , resp. 3 × 2,5 ~mm^2 pri dlžke od 25 ~m .

Spojky tripojovacich kablov musia byt
vyrobené z gummy alebo pogumované
a musia zodpovedat'norme
DIN/VDE 0620.

V pripade trojfazovych modelov sa vyzaduje bezpečnostna CEE vidlica a 5-polove vedenie.

Zasuvkové spojenia musia byt vybavené ochranou pred stiekajucou vodou.

Použitim nevhodnych predlžovacich
káblov dochodzakznizeniuykonu,co
mõze ma'za následok poškodenie
elettromotora.

GE 150, GE 250, GE 250 S:

Tento stroj je urceny na priopojenie
k elektrickej sieti, ktora ma v mieste
priopojenia (domová przypojka) systémovú
impedanciu Z_max , najviac 0,443 ohmov
(pri 50 Hz).

Použivatel musí zabezpečit, aby sa stroj pri pájal len k takej napájacej elektrickej sieti, ktorá splína tieto poziadavyk.
V prípade nejasnosti v suvislosti so systémovou impedanciu napájacej elektrickej siete sa obratte na miestného dodávatela elektrickej energia.

• Spojku sietového kábla zastréde do 5-pólovej sietovej zásuvky na stroji.

10.3 Zapnutie zahradnéhoDRVICA

V stroji sa nesmie nachadzat
ziadny drveny material, pretoze po
zapnuti by sa mohol yvmrstit von.
Blokovaci mechanizmus nozoveho
kotuca musi byt vzdsky sklopeny až
na doraz. ( 11.4)

Záhradný drvič sa uvedie do prevádzky.

10.4 Vypnutie zahradného drviča

Upozornujeme, ze po vypnuti elektromotora trva este niekolko sekund, kym sa pracovné náradie uplne zastaví.

Elektromotor vypnite až vtedy, ked sa v stroji nenachádza ziadna drvená hmota. Inak sa moze nožový kotúč pri dalšom zapnutí stroja zaseknút.

10.5 Kontrola smeru otáčania nožového kotúča

U modelov GE 260 a GE 260 S sa pred začatím práce (pred plnéím) musí skontrolov' smer otáčania nožového kotúca.

Nebezpečenstvo urazu!
Počas kontrolovania majte vždy ochranné okuliare.

Zapnite zahradny drvič. (⇒ 10.3)
Vypnite zahradny drvic. ( 10.4)
Zatlacte ochranu proti postriekaniu dovnuta a pozrite sa zhora cez plniaci otvor na nozovy kotuc. Ked je smer otacania spravy, nozovy kotuc sa toci dolava (proti smeruhodinovych ruciciek).

10.6 Zmena smeru otáčania nožového kotúča

Ked'sa nozovy kotuc otacanespravnym smerom (doprava, v smere hodinovych ruciiciek), musi sa u modelov GE 260 a GE 260 S zmenit' smer otacania.

Smer otáčania nožového kotúca sa mení
prepólovaním fázového prepínača
sietovej zásuvky.

• Otočte fázové preginac (1) pomocou skrutkovača (U) o 180° do'ava alebo doprava, až kým nezapadne.

10.7 Dvenie

Záhradny drvič presunú t na vodorovnu a pevnu plochu a bezpečne vypnutú.
- Používat' rukavice, chránicz zraku a sluchu.
- Otvorte vyhadzovaci klapku. (7.3)
Pripojte siegovy kabel na zahradny drvic. ( 10.2)
GE 260, GE 260 S: Skontrlujte a v pripe potreby zmehte smer otacania nozoveho kotuca. ( 10.5)
- Našartujte záhradný drvič. (⇒ 10.3)
- Cakajte, kymotor zahradneho drviča nedosiahne maximálne otáčky (voǐnobežné otáčky).
Záhradny drvič správné plnte drvenouhmotou. (⇒ 8.8)
Vypnite zahradny drvič. (⇒ 10.4)

11. Udržba

Pracovné nastroje na Rozdrobenie vrátane drviacej komory chránte proti korózii beznymi konzervačnými prostriedkami (napr. repkovým olejem).

Stoj mozno cistit len v polohe uvedenej na obrazku.

• Demontujte podávací likov. (⇒ 11.3)

Vycistite vedenie chladiaceho vzduchu (nasavacie stbriny) na zacej skrini elektromotora, aby ste zaistili dostatocné chladenie elektromotora.

Nikdy nestriekajte prudom vody na Časti elektromotora, resp. spalovacieho motora, tesnenia, loziská ani na elektrosúciastky, ako sú spinače. Vyžadovalo by to nákladné opravy.

Ak nečistoty a usadené
zvyšky nemožno odstránit
kefou, mokrou handrou ani
dreveným kolíkom, firma
VIKING odporúca použit
špecialny Čistiaci prostriedok
(napr. špecialny Čistiaci

prostriedok STIHL).

Nepoužívajte Žiadne agresívné Čistace prostriedky.

11.2 Montáz podávacieho lievika

Upevnovacie skrutky su s podavacim lievikom spojené tak, aby sa nestratili.

11.3 Demontáž podávacieho lievika

• Upevnite polohu nožového kotúča (5). (⇒ 11.4)
• Pomocou kombinovaného klúča (V) uvolnite skrutku (1).
• Vyberte skrutku (1), poistnú podložku (2), upinaci krúžok (3), krídlový rezný nož (4), krídlový rezný nož (6, iba v modeloch GE 250 a GE 260) a nožový kotúč (5).
• Demontujte otočný nož. (⇒ 11.8)
  GE 250 a GE 260: Povl'te skrutky (7) a smimte matice (9). Trhaci noz (8) zlozte nadol.

11.6 Montáž súpravy nožov

Vyžaduje sa dodržiavanie poradia montáze a uvedenych utahovacich momentov.

• Na nožovy kotúč namontujte otočné nož. (⇒ 11.7)
  GE 250 a GE 260: Trhaci noz (8) umiestnite na spodnu ccast nozoveho kotuca (5) a utiahnite matice (9) a skrutky (7) (10 Nm).
• Nožový kotúč (5) vložte dožacej skrine a upevnite ho. (⇒ 11.4)
• Namontujte kridlovy rezny nož (6, iba v modeloch GE 250 a GE 260), kridlovy rezny nož (4), upinací kržok (3) a poistné podložku (2) a dotiahnite skrutkou (1) (50 Nm).
  Zaklopte blokovací mechanizmus,aby sa mohol nozovy kotuc voine tocit. ( 11.4)
• Namontujte podávacílievik. ( 11.2)

11.7 Udrzba nozov

• Demontujte podávacílievik. ( 11.3)
• Upevnite polohu nožového kotúča.
  (⇒ 11.4)
• Skontrlujte noze, ci nie su poskodené alebo nadmerne opotrebované (vruby alebo prasklyn), a podla potreby ich otocte alebo vymene.

Hranice opotrebovania nozov:

Pred dosiahnutim danej hranice opotrebovania je potrebné noze otočit, przy vymenit. Spolocnost VKING odporuca špecializovaného predajcu vyrobkov VKING.

Otočné nož

• Na viacerych miestach odmerajte na nozoch vzdialenost (A) od otvoru po hranu noza. Minimalna vzdialenost: A = 6 mm

2 Kridlovy rezny noz

• Odmerajte širku noza (B) na hrane kridlovedho rezného noza ohnutej nahor. Minimalna širka noza: B = 15 m m

3 Kridlovy rezny noz (GE 250, GE 260)

• Odmerajte sírku noza (C) na hrane kridloveho rezného noza ohnutej nahor. Minimalna sírka noza: C = 19 mm

4 Trhaci noz (GE 250, GE 260)

• Odmerajte širku noza (D) na hrane trhacieho noza ohnutej nahor. Minimalna širka noza: D = 13 mm

11.8 Otočenie nožov

Lożiská kolies nevyžadujú udrzbu.

11.10 Uskladnenie stroja a zimná prestávka

Zahradyr dvic uskladnite vSuchej, uzavrejea bezprašnej miestnosti. Uistite sa,ci je stroj bezpečne uskladnený mimo dosahu deti.

Pri uskladneni zahradného drviča na dlhšiu dobu (zimná prestávka) dodržujte nasledujúci postup:

12.1 Tahanie alebo presuvanie zahradnéhoDRVICA

Záhradny drvič uchopit za hornú Čast' lievika (1) a vyklopit dozadu.
- Tak moze byt zahrady drvic pomaly (krokom) tahany alebo presuvany.

12.2 Zdvihanie alebo prenašanie zahradnéhoDRVICA

Na nadvihnutie alebo prenásanie stroja su vždy potrebné minimálne dve osoby.

Používajte vchodný ochranny odev, majte vždy uplné zahalene ruky a vrchnu Čast' tela.

1. osoba: uchopte záhradny drvič za držadlá na hornom diely podávacieho lievika (1).
   2.osoba:uchopte zahradny drvic na liiste predlzenia vyhadzova c (2).
   Zdvihnite zahradny drvic sucasne.

12.3 Preprava zahradného drviča na ložnej ploche

Zaistite stroj proti zośmyknutiu pomocou vchodnych upinacich prostriedkov. Lana, przy. upevnovacie popruhy uchyttte o kolesovu podstavu (1) alebo o podávací lievik (2).

13. Ochrana Životného prostredia

Podrveny material nepatr na skladyku, je vhdnym materialom na kompostovanie.

Obalové materiały, stroj a príslušenstvo su vyrobené
zrecy klovatel'nych materialov, tieto sa musia likvidovat podla platnych predpisov.

Triedeny ekologicky zber a likvidacia odpadovych materialov je zakladnym predpokladom efektivnej recyklacie cennych surovin. Z tohto dovodu sa musi stroj po ukonceni beznje technickej zivotosti ak o neupotrebitiny odovzdat do zberu triedeneho materialu.

Kompletná suprava nožového kotúča:

60087005120

GE 250, GE 260

Kompletná suprava nožového kotúča:

60087005117

Kridlovy rezný nož:

60087020310

Trhaci noz:

60087020110

16. Opatrenia na minimalizovanie opotrebovania a na zabranychie vzniku škôd

Dolezite pouny na udrzbu a osetrovanie skupiny vyrobkov

Elektricky zahrady drvic

Firma VKING v ziadnom pripadeneruci za skody na zdravie alebo materiáne skody, ktoré boli sposobené nedodržiavanim bezpečnostnychPokynov, predovsetkymPokynov tykajucich sa bezpečnosti, obsluhy a udrzby a pouzitim neschvaleného prisluşenstva alebo neschvalenych nahradhnych dielov.

Ak chcete predist poskodeniu alebo nadmernemu opotrebovaniu stroja VKING, bezpodmienecne dodrziavajte nasledujuce dolezite pouny:

1. Bezné spotrebné nahradné diely

Niektoré diely strojov VKING podliehajú beznému prevádkovému opotrebeniu i pri predpisanom použivani, a preto samusia tieto diely v závislosti od sposobu a doby použitia vždy včas vymenit.

To platipredovsetkym pre:
- nedostatočne dimenzovaný privodný kabel (prierez),
- nesprávné pripojenie na elektrickú siet (nesprávné napatie),
-uproavystroja,ktorefirmaVIKING neodsuhlasila,
- pouzitie nárdia a prisluşenstva, ktoré pre stroj nie su schvaléné, ktoré su nevhodné alebo nekvalitné,
- použitie vyrobka na iný učel,
- použitie stroja na športovych alebo sú'tažnych podujatiach,
- nasledne škody, ktoré vznikli dalísim použivaním stroja s chybnymi sučiastkami.

3. Udžbárske práce

Vsetky prace uvedene v odstavci,Udrzba" sa musia vykonavat pravidne podla predisianych intervalov.
Pokial tieto udrzbarske prace nemoze vykonat sám používatel, musí tym poverit špecializovaného predajcu.
Firma VKING odporuca, aby vsetky servisiné prace a opravy vykonával ylučne špecializovaný predajca VKING.
Odborni predajcovia VIKING su pravidelne skoleni a disponuju vsetkymi potrebnymi technickymi informaciami.
Zanedbanim tychto prac mozu vzniknut skody, za ktoré zodpovedá sám použivate!.
Medzi tieto škody patria okrem iného:
- skody na elektromotore v dosledku nedostatočného Čistenia vstupných otvorov pre chladaci vzduch (sacie dražky, chladiace rebrá, koleso ventilatóra),

• skody v dosedku korozie a iné následné skody sposobené nevhodným skladovaním,
• skody na stroji spôsobène použitínekvalitnéch nahradněch dielov,
• skody v dösledku neskoro alebo
  nedostatočne vykonanej udžby, resp.
  v dösledku udžbarskych prac alebo
  oprav, ktoré nevykonal servis
  špecializovaného predajcu.

17. CE-Prehlásenie o zhode výrobcom

Vyrobca,

VIKING GmbH

Vyrobná značka: VIKING

Typ: GE 150.1

GE 250.1

GE 250.1 S

GE 260.1

GE 260.1 S

Serieve identificaçné 6008
Çíslo

Spina poziadavky tychto smernic EU: 2000/14/EC, 2011/65/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC

Vyvoj a konstrukcia tohto vyrobku prebiehala v sulade s tymito normami: prEN 50434, EN 60335-1

Použitá metodika hodnotenia zhodnosti
vyroby:
Dodatok VIII (2000/14/EC)

Názov a adresa sídla učastnikov konania:

Veduci odboru vyskumu a vyvoja produktov

18. Technické udaje

GE 150.1/GE 250.1/GE 250.1 S:

Druh ochrany Ochrana pred

striekajucou vodou (IP X4)

Druh prevadzky S6/40%

4 min

-doba

zatazenia6min

volnobeh

GE 150.1:

Podla smernice

2000/14/EC:

Zaručená hladina

akustického vykonu

LwAd 99 dB(A)

Podla smernice

2006/42/EC:

Hladina akustického

tlaku na pracovisku

LpA 89 dB(A)

Tolerancia K_pA 2 dB(A)

Druh ochrany Ochrana pred

striekajucou

vodou (IP X4)

Druh prevádzky

S6/40%

4 min

-doba

zatazenia 6 min

volnobeh

Podla smernice

2000/14/EC:

Zaručená hladina

akustického vykonu

LwAd

102/101 dB(A)

Podla smernice

2006/42/EC:

Hladina akustického

tlaku na pracovisku

LpA 89/91 dB(A)

• bola aktivovaná ochrana elektromotora,
  -nie je k disposzicii sietové napatie,
• chybny privodný kabel alebo
  pripojovaci konektor, pripadne zásuvka alebo spinač,
• podávací lievik nie je správné uzavretý, je aktivovaná funkcia bezpečnostného spínača (zastavenie motora),
• zablokovaný nožový kotúč,
  -blokovacmechanizmusniejodisteny.

Odstránenie:

Pravdepodobná prícina:

-tupé noze.

Odstränenie:

• o t o Čte nože, nabrúste alebo ich vymente 喜 (⇒ 11.7).

Závada:

Druvena hmota nie je vt'ahovaná do stroja

Pravdepodobná prícina:

• GE 260: nespravyn smer otacania nozového kotúca.

Odstränenie:

• GE 260: zmena smeru otáčania nožového kotúča (⇒ 10.6).

20. Servisny plan

20.1 Potvrdenie o prevzati

Otočeni rezného noze 350

Elektromotor a kola 351

Manipulačni kroky, vyžadujici prímy zákrok obshluhy:

• Pomoci sroubovaku uvolnete sroub (1), stisknete paku (2) ...

Vseobecn ycet:

Prid uskladnémim (napr. zimni prestávka)
stroj dukladné vycistěte.

4.9 Likvidace použitych materialú

9.1 Blokovani opetného rozbéhu elektromotoru

Stroj se musi uvest do provozu jen prostreductvim spinae, v zdinem pripadene pouhymzasunutim privodniho kabelu do zasuvky.

10.5 Kontrola správného sméru otáčeni nožovych kotoučú

U modelu GE 260 a GE 260 S se musi jeste pred zahajenim praci (plnemim stroje) zkontrolovat spravyn smer otaceni nozoveho kotouce.

Nebezpeci urazu! Behem kontroly si nasadte ochranné bryle.

Snizéný vykon drceni

Mozná prícina:

-Tupe rezné noze

Odstraněni:
