GEBRUIKSAANWIJZING GE 345 VIKING

Beste klant, Hartelijk dank voor het feit dat u voor een kwaliteitsprodukt van de firma VIKING hebt gekozen. Dit produkt is volgens moderne pro-duktiemethoden en onder omvangrijke kwaliteitscontroles ver- vaardigd. Wij zijn namelijk pas tevre- den wanneer u als klant dat ook bent. Wanneer u vragen hebt over het apparaat, wendt u zich tot uw dealer of direct tot onze handelsmaatschap- pij. Ondergetekende wenst u veel plezier met uw VIKING-apparaat. Nikolas Stihl Directie Inhoudsopgave VIKING werkt voortdurend aan de ver- dere ontwikkeling van de machines en apparaten; wijzigingen in de vormge- ving, de techniek en de uitrustingen moeten daarom aan de firma Viking bli- jven voorbehouden. Er kunnen daarom geen rechten ont- leend worden aan de gegevens en de afbeeldingen in deze publikatie. Voor uw veiligheid 2 Kledingvoorschriften en uitrusting 2 Instructie voor het hakselen 2 Onderhoud en reparaties 3 Elektriciteit kan gevaarlijk zijn 3 Betekenis van de pictogrammen 4 Schakelaar voor de draairichting van het hakselmes 5 Overzichtstekening 5 Overzicht van alle onderdelen 6 Openen van het opbergvak 7 Montage 7 Montage van het basisapparaat 7 Montage van de trechter 7 Montage van de afsluitplug 7 Montage van de inworpkoker 7 Ingebruikneming 8 Elektrische aansluiting van het apparaat 8 Fase-omkeerstekker 8 Correcte draairichting 8 Aanwijzingen voor het hakselen 8 Huishoudelijk afval en keukenresten 8 Tuinafval 8 Wat mag niet in de hakselaar? 8 Afzetten 9 Maximale belasting van de motor 9 Onderhoud 9 Reinigen 9 Slijpen van de hakselmessen 10 Opslag 10 Overzichtstekening hakselmessen Multicut 300 10 Montage - demontage van het hakselmes 10 Technische specificatie 11 Elektrisch/mechanische veiligheidsin- richtingen 11 Maintenance et entretien 12 CE-conformiteitsverklaring van de fabrikant 13 Accessoires 140478 215 9921 B - NL

Tijdens het werken met de tuinhakselaar moeten de veiligheidsvoor-schriften in elk geval in acht worden genomen. Lees de gebruiksaan-wijzing hele- maal aandachtig door en stelt u zich op de hoogte van de werking van het apparaat. De Viking-hakselaars zijn bedoeld voor privégebruik en zijn geschikt voor het ver- snipperen van organisch keuken- en tuinafval. De tuinhakselaar mag uitsluitend voor het materiaal en de werkzaamheden worden gebruikt die in deze gebruiksaanwijzing worden beschreven. Er mogen uitsluitend Viking-onderdelen worden gebruikt of onderdelen die voor montage door Viking zijn goedgekeurd. Er mogen ook geen wijzigingen worden uitgevoerd, omdat daardoor een verhoog- de kans op ongevallen kan ontstaan.

• Voor de eerste ingebruikneming van het apparaat moet de verkoper of een andere ter zake kundige de nodige aan- wijzingen geven.

• Degene die het apparaat bedient, is verantwoordelijk voor derden die zich in de buurt van de hakselaar bevinden. Gebruik de hakselaar nooit wanneer er anderen, vooral kinderen, of dieren in de buurt zijn. Onder een leeftijd van 16 jaar mag men de hakselaar niet gebrui- ken.

• De tuinhakselaar mag uitsluitend aan personen ter beschikking worden gesteld (uitlenen) die met het apparaat en de bediening ervan vertrouwd zijn. Stel de gebruiksaanwijzing ook ter beschikking. Kledingvoorschriften en uitrusting

• Bij het werken met de tuinhakselaar moet passende kleding worden ge-dra- gen. Deze bestaat uit nauwslui-tende werkkleding, sterke handschoe-nen en schoenen met veel grip. Draag altijd een veiligheidsbril en zet bij het hakselen van hout oorbe-scher- mers op. Instructie voor het hakselen

• Het apparaat moet voor elk gebruik gecontroleerd worden, met name of het correct gesloten is. Het moet stevig op een vlakke en vaste onder-grond wor- den gezet. Werk alleen met voldoende licht. Ga stevig staan en ga rustig en met overleg te werk. Neem de nodige voorzichtigheid in acht zodat anderen geen gevaar lopen.

• Ga bij het inschakelen van de motor en tijdens het bedrijf niet voor de uitworpo- pening staan. Er mag zich geen haksel- materiaal in de hakselaar bevinden.

• Wanneer het apparaat draait nooit het gezicht boven de inworptrechter en voor de uitworp houden, steek ook nooit uw handen in de inworptrechter of de uitworpkoker. Er bestaat een groot risico op letsel aan de ogen, het gezicht en de handen.

• De hakselmessen moeten regelmatig op bevestiging en beschadiging worden gecontroleerd. Zorg ervoor dat alle bou- ten zijn aangetrokken.

• Let er bij het vullen van de hakselaar vooral op, dat er geen metalen, stenen en kunststof voorwerpen in de haksel- kamer terecht komen. Dit kan bescha- diging en terugslag in de inworptrechter veroorzaken. Om dezelfde reden moe- ten ook verstoppingen worden verwij- derd.

• Wanneer het apparaat wordt achterge- laten moet het worden uitgezet en moet de stekker uit het stopcontact worden getrokken.

• De opvangbak uitsluitend aan de hak- selaar hangen of verwijderen wanneer de motor is uitgeschakeld. Gebruik de tuinhakselaar in geen geval wanneer de veiligheidsin-richtingen beschadigd zijn.

• De door de fabrikant aangebrachte vei- ligheidsinrichtingen mogen niet worden verwijderd of buiten gebruik worden gesteld. Voor uw veiligheid0478 215 9921 B - NL

• Alle bewegende delen moeten volledig tot stilstand zijn gekomen, voordat – een blokkering of verstopping in de uitworpkoker wordt verholpen, – de hakselaar wordt econtroleerd, gereinigd, er werkzaamheden worden uitgevoerd of de inworpkoker wordt geopend. – de hakselaar wordt achtergelaten.

• Wanneer de hakselaar abnormale geluiden maakt of sterk begint te trillen, moet deze meteen worden gecontro- leerd.

• Let op het nadraaien van het haksel- mes, dat na het afzetten van de motor nog een paar seconden doordraait.

• Herhaaldelijke inschakelingen binnen korte tijd, in het bijzonder "spelen" met de schakelaar, dienen te worden ver- meden.

• De door dit apparaat veroorzaakte spanningsschommelingen bij het star- ten kunnen bij ongunstige omstandig- heden op het net storingen veroorza- ken bij andere inrichtingen die op dezelfde groep zijn aangesloten. In dit geval moeten passende maatregelen worden genomen (bijv. aansluiting op een andere groep dan de betroffen inrichting, gebruik van het apparaat op een stroomkring met een lagere impe- dantie). Onderhoud en reparaties Bij storingen en alvorens werkzaamheden aan het apparaat uit te voeren: stekker uit het stopcontact trekken. Voer uitsluitend de onderhoudswerk- zaamheden uit die in de gebruiksaan-wij- zing staan beschreven. Laat alle andere werkzaam heden door een dealer uitvoeren. VIKING raadt aan onder houds - werkzaamheden en reparaties uitsluitend bij de VIKING dealer te laten uitvoeren. VIKING raadt aan originele gereedschappen, accessoires en vervan- gingsonderdelen van VIKING te gebrui- ken. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd. De stroomkabel naar het lichtnet mag uits- luitend door een officiële elektrovakman worden gerepareerd of vervangen.

• Wanneer er voor het onderhoud veilig- heidsinrichtingen of onderdelen zijn verwijderd, moeten deze meteen en volgens de voorschriften worden aan- gebracht. Om letsel te voorkomen moe- ten bij werkzaamheden aan de snijmes- sen handschoenen worden gedragen.

• Onleesbaar geworden waarschu- wingsaanduidingen op het apparaat moeten meteen worden vervangen. Bij uw Viking-dealer zijn nieuwe stickers verkrijgbaar. Waarschuwing – elektriciteit kan gevaarlijk zijn

• De stroomkabel, de stekker, de aan/uit- schakelaar en de verlengkabel zijn uiterst belangrijk voor de veiligheid van het elektrisch gedeelte. Bescha-digde kabels, aansluitingen en stek-kers of verlengkabels die niet aan de voor- schriften voldoen, mogen niet worden gebruikt. Anders bestaat het gevaar voor een elektrische schok.

• Controleer de stroomkabel daarom regelmatig op verschijnselen die op beschadiging of veroudering (scheurt- jes) kunnen wijzen.

• Gebruik uitsluitend verlengkabels die voor buiten geschikt zijn. Deze zijn namelijk waterdicht. (zie "Ingebruik- neming")

• Hoewel de elektromotor tegen spatwa- ter is beveiligd, mag de tuinhakselaar niet in de regen of in een natte omge- ving worden gebruikt.

• Laat het apparaat niet onbeschermd in de regen staan.

• Trek bij het afkoppelen aan de stekkers en niet aan de kabels.

• Wanneer de hakselaar buiten wordt gebruikt, moet het stopcontact van een aardlekschakelaar zijn voorzien, resp. bij de aansluiting moet een dergelijke schakelaar in de stroom-kring zijn opgenomen. Informeer voor nadere gegevens bij een elektro-installateur. (voorschrift geldend voor Zwitserland)0478 215 9921 B - NL

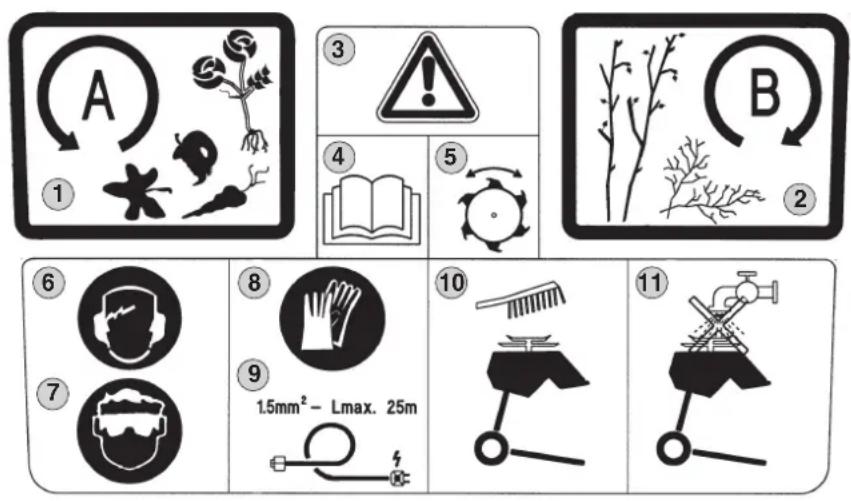

2. Draairichting rechts

(snoeimateriaal van struiken en bomen)

4. Attentie! Voor ingebruikneming

de gebruiksaanwijzing lezen.

7. Draag een veiligheidsbril.

8. Draag werkhandschoenen.

9. Bij een kernoppervlakte van

bedraagt de max. toelaatbare kabellengte 25 m.

10. Het apparaat moet met een veger

11. Het apparaat mag niet met

stromend water worden gereinigd.

12. Houd de aansluitkabel op afstand

van het snijgereedschap. Schakel de motor uit en trek de net- stekker eruit, voordat u werkzaam- heden aan het snijge reedschap ver- richt, voordat u onderhouds- en reini gings werk zaamheden verricht, voordat u controleert of de voe- dingskabel verstrengeld of bescha- digd is en voordat u het apparaat onbeheerd achterlaat.

13. Houd derden uit de buurt van de

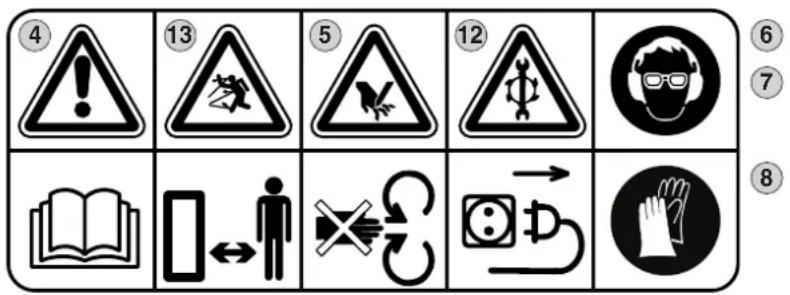

gevarenzone. Betekenis van de pictogrammen

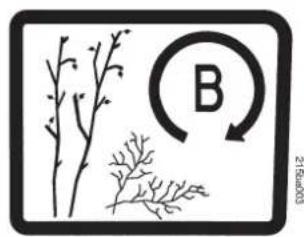

Schakelaar voor de draairichting van het hakselmes Schakelaarstanden Schakelaararm naar links: A Mes draait naar links voor allerlei plantenresten. Schakelaararm in het midden Motor stopt binnen enkele seconden. Doorschakelblokkering (1) Deze voorkomt dat er meteen van de ene naar de andere draairichting wordt overge- schakeld. AANWIJZING: laat de motor eerst tot stilstand komen alvorens van draairichting te veranderen. Bij het model GE365 moet de draairichting worden gecontroleerd! (zie "fase-omkeer- stekker) Schakelaararm naar rechts: B Mes draait naar rechts voor snoeimate- riaal van struiken en bomen. Attentie: geen materiaal erin werpen dat met aarde of stenen is vermengd, omdat de messen dan voortijdig bot worden. (zie "Aanwijzingen voor het hakselen) Overzichtstekening 1 basisapparaat 2 steunvoet 3 wielen 4 inworpkoker 5 trechter 6 uitworpkoker 7 omkeerschakelaar 8 netstekker 9 afsluitbouten 10 opbergvak0478 215 9921 B - NL

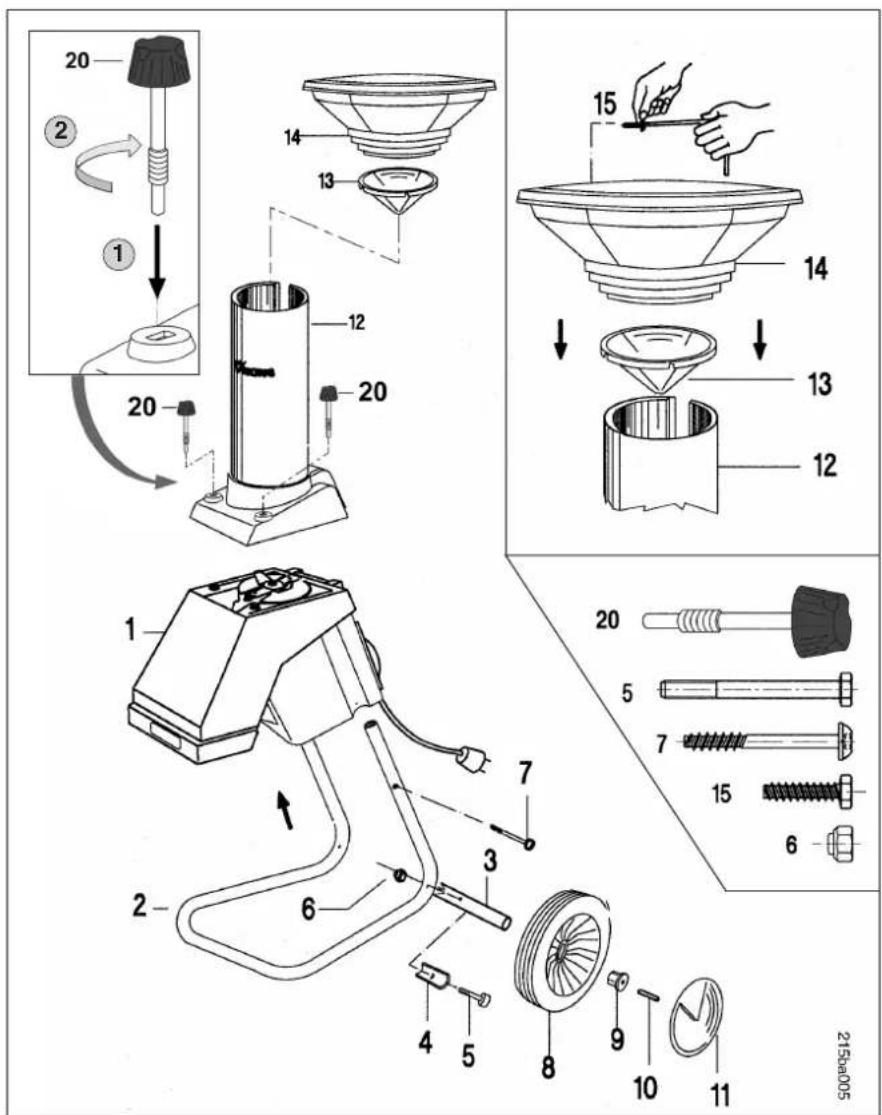

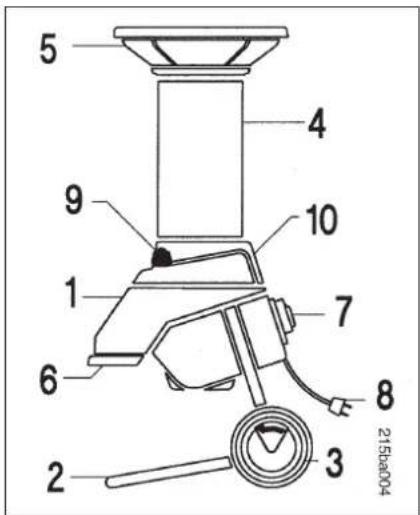

Overzicht van alle onderdelen Nr. Aanduiding Aant. 1 basisapparaat 1 2 steunvoet 1 3 wielas 1 4 aanslag 2 5 bout M6x60 2 6 moer M6 2 7 bout K50x50 2 8 wiel 2 9 klembus 2 10 stift 2 11 wieldop 2 12 inworpkoker 1 13 trechterrubber 1 14 trechter 1 15 ééntoersbout K60x18 3 16 schroevedraaier 1 17 combisleutel 1 18 montagegereedschap 1 19 torxsleutel 1 20 afsluitbouten 2

Montage Montage van het basisapparaat Zet het basisapparaat 1 op de steunvoet 2 en draai de bouten 7 om te beginnen handvast aan met de torxsleutel 19. Vervolgens moeten de wielas 3 en de aanslag 4 met de bouten 5 en de moeren 6 aan de steunvoet 2 wor- den gemonteerd. (combisleutel 17) Daarna worden de wielen 8 en de klembussen 9 op de wielas 3 gesto- ken. De klembussen 9 worden vastgezet door de stiften 10 er met een hamer in te tikken. Druk vervolgens de beide wieldop- pen 11 op de wielen 8 en zet het apparaat op een vlakke ondergrond. Ten slotte worden de bouten 7 aan- getrokken. (torxsleutel 19) Montage van de inworpkoker Haak de inworpkoker 12 in het scharnier aan het basisapparaat 1 en zet de koker erop. Haal beide afsluitbouten gelijkma- tig aan. Het voor de montage benodigde gereedschap zit in het opbergvak. Druk het deksel met één hand iets omlaag. Trek het deksel met de andere hand eraf. Openen van het opbergvak: Openen van het opbergvak

Montage van de trechter Trechterrubber 13 en trechter 14 op de schacht 12 plaatsen. Op de speling tussen het trechterrubber en de schacht letten. Onderdelen met schroeven 15 met een schroevendraaier 16 vastma- ken.

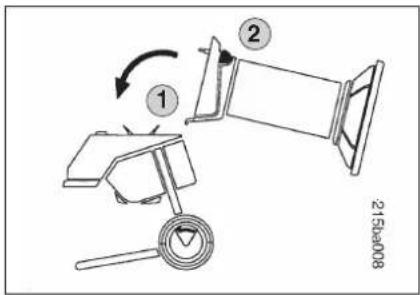

Montage van de afsluitplug Afsluitbouten 20 op het slobgat aanbrengen. Afsluitbouten 20 volledig vastdraai- en door goed aan te drukken.

Ingebruikneming Elektrische aansluiting van het apparaat De stroomkabel naar het lichtnet moet met 10 resp. 16 ampère zijn gezekerd (zie "Technische specifi-caties). Als stroomkabels mogen uitsluitend kabels worden gebruikt die niet lichter zijn dan de rub- bermantelkabels H07 RN-F DIN/VDE 0282 en ze moeten een min. kernop-pervlakte van 1,5 mm

hebben voor een lengte van 25 m, resp. 2,5 mm

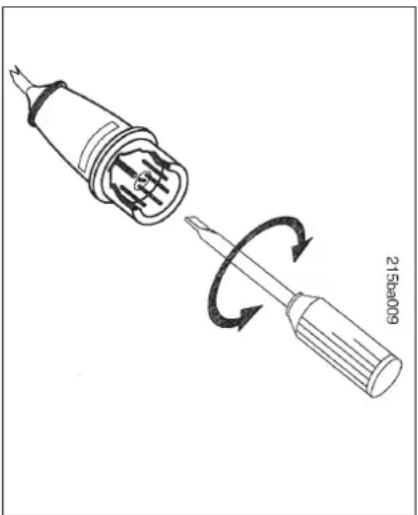

voor lengte van meer dan 25 m. De koppelingen van de stroomkabels moeten van rubber zijn of met rubber overtrokken zijn en aan de norm DIN/VDE 0620 voldoen. Voor de wisselstroommodellen moet een CEE-stekker van 16 A worden gebruikt met een 5-aderige kabel. De stekkeraansluitingen moeten tegen spatwater beveiligd zijn. Ongeschikte verlengkabels kunnen ver- mogensverlies of motorschade veroor- zaken (zie ook "Voor uw veiligheid") Aanwijzingen voor het hak- selen Wat kan er worden gehakseld? Huishoudelijk afval en keukenresten Fruit- en groenteafval. Krantenpapier, pakpapier, karton, houtwol, verrot hout, fruitkistjes uit dun hout zonder spijkers. Papier en karton van tevoren in water laten weken. Tuinafval Snoeiafval van heggen en bomen, bes- senstruiken, rozentakken, uitgebloeid bloemen (tuin winterklaar maken), aard- appelloof, tomatenplanten, bonen- en peulenplanten, gemaaid gras, hooi en stro, groenteafval, bladeren, struiken, loof, etc. Wat mag niet in de hakselaar? Stenen, glas, metalen voorwerpen, kunststof, chemische reinigingsmidde- len, bedrukt papier (tijdschriften en fol- ders), dik hout en hardhout. Vuistregel: materiaal dat niet op de com- posthoop hoort, mag ook niet met de hakselaar worden verwerkt. Snoeiafval van bomen en heggen moet meteen vers worden verwerkt, dan werkt de hakselaar het best. Fase-omkeerstekker Correcte draairichting Wanneer de schakelaar in stand A staat, draait het hakselmes van dit model, van bovenaf door de inworpko- ker gezien, naar links. Bij het wisselstroommodel GE365 moet de draairichting worden gecontroleerd. Wanneer de draairichting niet correct is, moet de motor met de fase-omkeerstek- ker worden omgepoold.(zie boven- staande afb.)0478 215 9921 B - NL

Onderhoud Reinigen Reinig het apparaat grondig na elk gebruik. Door goed onderhoud zal het apparaat storingvrij functioneren en lan- ger meegaan. Bescherm de hakselmessen incl. de hakselkamer met de gebruikelijke mid- delen tegen corrosie (bijv. raapolie). De elektromotoren zijn tegen spatwater beveiligd en op de aandrijfas zitten een labyrintafdichting en een keerring (zie afb.). Deze moet regelmatig gecontro- leerd worden (bijv. bij het slijpen van de messen). Reinig het apparaat uitsluitend met een borstel. Richt in geen geval een water- straal op de onderdelen van de motor, op de afdichtingen, de lagers of de elek- tri-sche onderdelen zoals de schake- laar. Een kostbare reparatie kan daar- van het gevolg zijn! De elektromotoren zijn onderhoudsvrij. De motor wordt afgedicht door een laby- rintafdichting en een keerring (1) De keerring komt vrij na het verwijderen van de messen en de messenhouder. Attentie: trek bij alle (onderhouds)werk- zaamheden aan de hakselmessen de stekker uit het stopcontact. Raak geen enkel onderdeel van de messen aan zolang deze nog draaien. Afzetten Zet de motor pas af wanneer de hakse- laar helemaal leeg is. Anders kunnen de messen bij het weer aanzetten van de hakselaar geblokkeerd worden. Maximale belasting van de motor De tuinhakselaar mag slechts zodanig worden belast, dat het motortoerental niet al te ver daalt. Wanneer er tijdens het gebruik toch een overbelasting optreedt, wordt de motor door de inge- bouwde thermische beveiliging automa- tisch uitgeschakeld. Belangrijk: om oververhitting van de motor te voorkomen, mag het apparaat pas na een afkoelperiode van ca. 10 min. weer in gebruik worden genomen. Wanneer de hakselaar geblokkeerd raakt: motor meteen uitschakelen en de stekker eruit trekken. Verhelp daarna de oorzaak van deze storing. Wanneer de thermische beveiliging vaak wordt ingeschakeld, kan dat de volgende oorzaken hebben:

• ongeschikte stroomkabel, zie “Elek- trische aansluiting van het apparaat“.

• overbelasting van het lichtnet

• overbelasting van het apparaat door een te grote aanvoer of door botte messen.0478 215 9921 B - NL

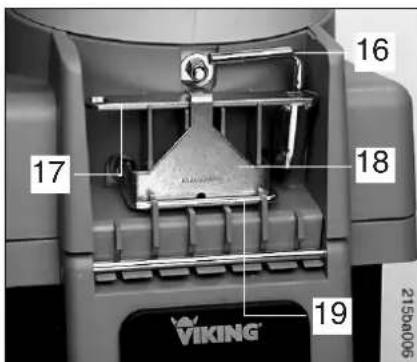

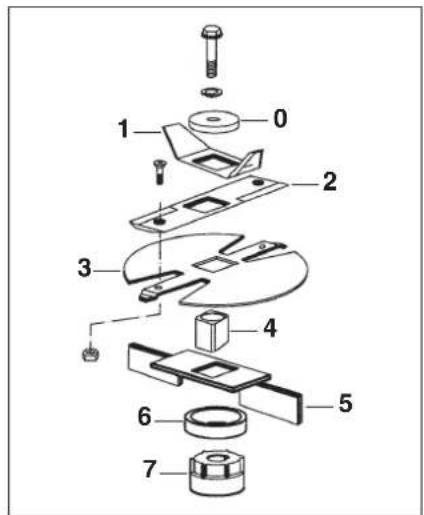

Overzichtstekening haksel- messen Multicut 300 Montage – demontage van het hakselmes De onderdelen van het hakselmes moeten t.o.v. elkaar onder een hoek 90° worden gemonteerd. (zie afb.) 0 klemring 1 voorhakselmes 2 combimes 3 Multicutmes 4 vierkant 5 uitwerper 6 vulbus 7 keerringdeksel VIKING raadt aan originele gereedschappen, accessoires en vervangingsonderdelen van VIKING te gebruiken. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

• Bij de montage moet de volgorde op de afbeelding worden aangehouden.

• Draai alle bouten goed vast! Attentie: Kans op letsel! Draag bij deze werkzaamheden altijd handschoenen. Slijpen van de hakselmessen Wanneer de prestaties van de hakse- laar geleidelijk afnemen, is het haksel- mes waarschijnlijk bot geworden. Dit moet volgens onderstaande instructie worden geslepen:

• Koel het mes tijdens het slijpen, bijv. met water. Het mag niet blauw worden, omdat anders de hardheid verloren gaat.

• Slijp beide kanten op dezelfde wijze om trillingen door onbalans te voorkomen.

• Controleer de messen voor de mon- tage op beschadiging: wanneer er kerven of scheuren te zien zijn, moe- ten ze worden vervangen. Dit geldt ook wanneer de snijkanten reeds 3 mm zijn afgeslepen (slijtgrens). Opslag De opslagruimte moet droog, stofarm en buiten bereik van kinderen zijn. Eventuele storingen aan het apparaat moeten bij voorkeur voor de opslag wor- den verholpen, zodat het apparaat altijd gebruiksklaar is.

• Directe aandrijving door een elektro- motor.

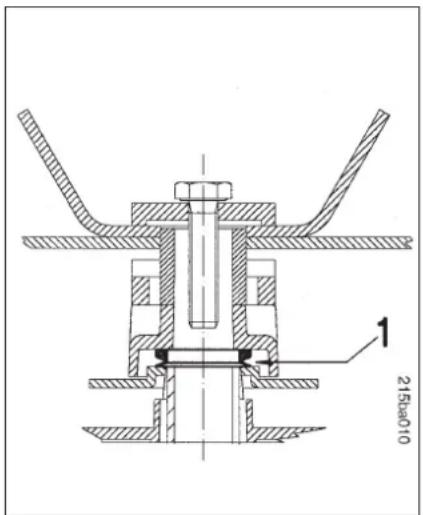

• Tussen de hakselkamer en de motor zitten een labyrintafdichting en een keerring.

• De inworpkoker is afneembaar, bevestigd met een scharnier en 2 afsluitbouten. Elektrisch/mechanische veiligheidsinrichtingen I.v.m. de persoonlijke veiligheid van de gebruiker hebben beide series de vol- gende voorzieningen: Motorstop. De motor kan alleen wor- den ingeschakeld wanneer de inwor- pkoker dicht is. Wanneer de koker bij draaiende motor wordt geopend, stopt deze automatisch. Motor-nadraairem. Hierdoor wordt het nadraaien van de messen na het uit- schakelen van de motor tot enkele seconden beperkt. Motor-inschakelblokkering. Het appa- raat kan alleen met de schakelaar wor- den aangezet en niet door de stekker in het stopcontact te steken. Elektrische gegevens GE 345 GE 365 Spanning 230 V ~ 400 V - 3~ Vermogen 2,2 kW 3 kW 2,1 kW - GE 345 CH Max. toerental 2800/min 2800/min Stroomsterkte 10 A 4,8 A Zekering min. 16 A traag 10 A traag Frequentie 50 Hz 50 Hz Beveiligingsklasse I I Beveiliging spatwaterbeveiliging spatwaterbeveiliging Bijzonderheden verandering van draairichting d.m.v. omkeerschakelaar Conform richtlijn 2000/14/EG: Gegarandeerd geluidsvermogensniveau L

Onderhoudsinstructies Belangrijke aanwijzingen voor het onderhoud, voor de productgroep Tuinhakselaars met elektromotor Neem de volgende belangrijke aanwijzingen in acht om schade of over- matige slijtage aan uw VIKING-apparaat te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het VIKING- apparaat zijn ook bij reglementair gebruik aan normale slijtage onderhevig en moeten afhankelijk van de gebruikswijze en gebruiksduur tijdig worden vervangen. Hiertoe behoren o.a.: - Messen - Messenschijf

2. Inachtneming van de voorschrif-

ten in deze gebruiksaanwijzing Het VIKING-apparaat moet zo zorgvuldig mogelijk worden gebruikt, onderhouden en opgeslagen, zoals omschreven in deze gebruiksaanwijzing. Voor alle beschadigingen die door niet inachtneming van veiligheids-, bedienings- en onderhoudsaanwijzingen worden veroorzaakt, is de gebruiker zelf verantwoordelijk. Dit geldt met name voor: - foutieve aansluiting (spanning) - te dunne voedingskabel (diameter) - niet reglementair gebruik van het product - niet door VIKING toegelaten wijzigingen aan het product - het gebruik van gereed schappen of accessoires die niet voor het apparaat toegestaan, geschikt of kwalitatief minderwaardig zijn. - het gebruik van het product bij sport- of wedstrijdevenementen - gevolgschade door een product met defecte onderdelen verder te gebruiken

3. Onderhoudswerkzaamheden

Alle in het hoofdstuk ”Onderhoud” ver- melde werkzaamheden moeten regel- matig worden uitgevoerd. Voor zover deze onderhouds werkzaamheden niet door de gebruiker zelf kunnen worden uitgevoerd, moeten deze aan een dea- ler worden overgedragen. VIKING raadt aan onderhouds - werkzaamheden en reparaties uitsluitend bij de VIKING dealer te laten uitvoeren. VIKING dealers worden voortdurend bijgeschoold en van de laatste technische informatie voorzien. Worden deze werkzaamheden verzuimt, dan kan schade ontstaan waarvoor de gebruiker verantwoordelijk is. Hiertoe behoren onder andere: - beschadigingen aan de aandrijfmotor door niet tijdig of ondeskundig uitgevoerd onderhoud of onvoldoen- de reiniging van de koelluchttoevoer (ventilatiesleuven) - corrosie- en andere gevolgschade door ondeskundige opslag - schade aan het apparaat door het gebruik van kwalitatief minderwaardige vervangingsonderdelen. - schade als gevolg van niet tijdig of ondeskundig uitgevoerd onderhoud of schade door onderhouds- en reparatiewerkzaamheden die niet in werkplaatsen van dealers zijn uitgevoerd.0478 215 9921 B - NL

CE-conformiteitsverklaring van de fabrikant Wij, VIKING GmbH Hans Peter Stihl-Straße 5 A-6336 Langkampfen bij Kufstein verklaren, dat het toestel Hakselaar voor plantenresten met elektromotor Fabrieksmerk: VIKING Type: GE 345 GE 365 Productiekenmerk: 6000 overeenstemt met de volgende EG-richtlijnen: 98/37/EC, 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC Het product is in overeenstemming met de volgende normen ontwikkeld en ver- vaardigd: EN 13683 EN 60335 Toegepaste conformiteitsbeoordelings- procedure: Appendix V (2000/14/EC) Klassement van de technische documentatie: VIKING GmbH Productgoedkeuring Gemeten geluidsvermogensniveau: 107 dB(A) Gegarandeerd geluidsvermogensni- veau: 108 dB(A) De specificatie van het bouwjaar bevindt zich op het typeplaatje van het product. Langkampfen, 02. 01. 2008 VIKING GmbH Weiglhofer Hoofd Ontwikkeling0478 215 9921 B - NL

Accessoires Milieubescherming Opvangbak Art.nr.: 6903 760 2520 (niet bij de hakselaar inbegrepen) De opvangbak is een zeer nuttige aan- vulling die naar wens kan worden gele- verd. Deze opvangbak kan direct aan de uitworpkoker worden gehangen. De volle bak kan gemakkelijk worden gedragen en geleegd. Inhoud: 80 liter De verpakkingen, het apparaat en de accessoires zijn met recycleerbaar materiaal gefabriceerd en moeten overeenkomstig worden verwerkt. Door resten materiaal afzonderlijk en milieubewust te verwerken, ondersteunt u de recycling van waardevolle stoffen.0478 215 9921 B - IT
