KÄYTTÖOHJE GE 345 VIKING

Arvoisa asiakas Kiitos, että valitsit VIKING-laatutuot- teen. Tämä tuote on valmistettu nykyaikaisilla valmistusmenetelmillä ja laajaa laadunvarmistusta käyttäen. Vasta asiakkaamme ollessa tyytyväi- nen tuotteeseemme olemme saavut- taneet tavoitteemme. Mikäli haluat lisätietoja tuotteesta, käänny jälleenmyyjän tai suoraan myyntiosastomme puoleen. Mukavia hetkiä VIKINGin parissa toi- vottaa Nikolas Stihl Liikkeenjohto Sisällysluettelo VIKING-yrityksessä kehitetään jatkuva- sti kaikkia koneita ja laitteita; siksi mei- dän on pidätettävä oikeus tuotteidemme muotoilun, tekniikan ja varusteiden muutoksiin. Tästä syystä tämän vihkosen tiedot ja kuvat eivät oikeuta minkäänlaisiin vaati- muksiin. Turvallisuutesi vuoksi 2 Vaatetus ja varusteet 2 Silppuamisohjeita 2 Huolto ja korjaukset 3 Sähkövirran aiheuttamat vaarat 3 Symbolien selvitys 4 Leikkuulaitteen pyörimissuunnan vaihtokytkin 5 Laitteen kuvaus 5 Toimitettavat osat 6 Työkalulokeron avaaminen 7 Asennus 7 Peruskoneen asennus 7 Suppilon asennus 7 Sulkuruuvi asennus 7 Kourun asennus 7 Käyttöönotto 8 Laitteen sähkökytkentä 8 Vaiheenvaihtopistoke 8 Oikea pyörimissuunta 8 Silppuamisohjeita 8 Taloudesta ja keittiöstä 8 Puutarhasta 8 Mikä ei kuulu silppuriin? 8 Pysäyttäminen 9 Moottorin oikea kuormitus 9 Huolto 9 Puhdistus 9 Teräsarjan teroitus 10 Säilytys 10 Teräsarjan rakenne Multicut 300 10 Teräsarjan asennus - irrotus 10 Tekniset tiedot 11 Sähköinen/mekaaninen suojavarustus 11 Huolto- ja hoito-ohjeet 12 Valmistajan CE-vaatimustenmukai- suusvakuutus 13 Lisätarvikkeet 142 0478 215 9921 B - FI Puutarhasilppurilla työs- kenneltäessä on ehdotto- masti nouda-tettava tapa- turmien ehkäisyä koskevia ohjeita. Lue käyttöohjeet kokonai- suudessaan läpi ennen ensimmäistä käyttökertaa ja säilytä hyvässä tallessa myöhempää käyttöä var- ten. Perehdy koneen säätötoimintoihin ja oikeaan käyttöön. VIKING-silppurit on suunniteltu yksityiseen käyttöön ja eloperäisten talousjätteiden ja kasvijätteiden silppuamiseen. Puutarhasilppuria ei saa käyttää muille aineille tai sellaisiin tarkoituksiin, joita ei ole mainittu näissä käyttöohjeissa. Lisävarusteina saadaan käyttää Vikingin toimittamia tai erikseen tähän laitteeseen hyväksyttyjä osia. Muutoksia ei myöskään saa tehdä, koska nämä voivat lisätä onnet- tomuusriskiä.

• Ennenkuin uusi laite käynnistetään ensimmäistä kertaa, tulisi myyjän tai jonkun muun alaan perehtyneen opa- staa sen käyttöön.

• Silppurin käyttäjä on aina vastuussa muista työskentelyalueellaan. Älä koskaan käytä silppuria muiden hen- kilöiden, etenkään lasten tai eläinten ollessa lähistöllä. Alle 16-vuotiaat eivät saa käyttää silppuria.

• Puutarhasilppurin saa antaa (lainata) vain henkilöille, jotka ovat perehtyneet tähän laitteeseen ja sen käyttöön peru- steellisesti. Anna käyttöohjevihko mukaan. Vaatetus ja varusteet

• Silppurilla työskenneltäessä tulee pitää tarkoitukseen sopivia vaatteita. Näihin kuuluvat vartalonmukainen työasu, tiu- kat käsineet ja pitäväpohjaiset jalkineet. Suojalaseja on aina syytä käyttää ja puuta silputtaessa lisäksi kuulosuojai- mia. Silppuamisohjeita

• Tarkasta ennen jokaista käyttökertaa, että laite on suljettu määräysten mukai- sesti. Sen täytyy olla tukevasti paikallaan tasaisella ja pitävällä alustalla. Työs- kentele vain hyvässä valaistuksessa. Ota tukeva asento, työskentele rauhalli- sesti ja harkitusti. Tarkkaile ympäristöä- si, jotta et aiheuta vaaraa muille.

• Käyttäjä ei saa seisoa laitteen seisonta- tasoa korkeammalla.

• Älä seiso poistoaukon edessä moottorin käynnistyksen tai työskentelyn aikana. Käynnistyksen aikana silppurissa ei saa olla silputtavaa materiaalia.

• Älä koskaan pidä kasvoja tai muita kehon osia syöttötorven yläpuolella tai poistoaukon edessä laitteen käydessä; älä koskaan vie käsiä, muita kehon osia tai vaatetusta syöttötorven tai poistoau- kon sisään tai liikkuvien osien lähelle. Laite voi aiheuttaa vakavia vammoja silmille, kasvoille ja sormille.

• Silppuamisterät ja niiden kiinnitys on tarkastettava säännöllisesti vaurioiden varalta. Varmista, että kaikki ruuvit ovat aina kunnolla kiristetyt.

• Täyttäessäsi silppuria huolehdi erityise- sti siitä, ettei sen sisään mene mi tään metalliosia, kiviä, muovia tai muita vier- aita esineitä, koska ne voivat aiheuttaa vaurioita ja kimmahtaa takaisin syöt- tötorvesta. Poista niin ikään mahdolliset tukkeutumat.

• Huolehdi siitä, ettei silppu pääse kerääntymään poistoaukkoon, koska se huonontaa silppuamistulosta tai voi johtaa syötettävän materiaalin lentämi- seen takaisin syöttötorvesta.

• Vältä toistuvaa käynnistämistä lyhyen ajan sisällä ja erityisesti kytkimellä "leik- kimistä".

• Sammuta laite ja vedä verkkopistoke irti, jos poistut laitteen luota. Turvallisuutesi vuoksi3 0478 215 9921 B - FI

• Tämän laitteen käynnin aikana tapah tuvat jännitevaihtelut voivat epäedulli sissa verkko-olosuhteissa aiheuttaa häiriöitä toisille samaan virtapiiriin kyt ketyille laitteille. Tässä tapauksessa häiriö tulee poistaa sopivilla toimenpi teillä (esim. liitä toiseen virtapiiriin, jossa se ei aiheuta häiriöitä, käytä lai tetta matalamman impedanssin omaavassa virtapiirissä).

• Ripusta tai irrota silppusäiliö vain silloin, kun moottori on sammutettu.

• Älä koskaan käytä puutarhasilppuria turvalaitteiden ollessa vaurioituneita.

• Valmistajan laitteeseen asentamia tur- valaitteita ei saa poistaa tai ohittaa.

• Sammuta moottori ja vedä verkko - pistoke irti pistorasiasta. Kaikkien liikkuvien osien täytyy pysäh- tyä kokonaan: – ennen lukkiutumisten tai tukosten poistamista ulostulokanavasta, – ennen silppurin tarkastusta, puhdi- stamista tai huoltotöiden suorittami- sta tai ennen kourun avaamista. – ennen silppurilta poistumista. – ennen kuin kuljetat silppurin toiseen paikkaan

• Jos silppurista kuuluu epätavallisia ääniä tai se alkaa täristä voimakkaasti, on se heti tarkastettava.

• Huomaa leikkuuosan jälkikäynti, joka kestää muutaman sekunnin moottorin pysäyttämisen jälkeen. Huolto ja korjaukset Laitteen häiriöiden yhteydessä ja ennen mitään huoltotöitä on verkkopistoke irro- tettava pistorasiasta. Suorita vain sellaisia huoltotöitä, jotka on selostettu näissä käyttöohjeissa. Jätä kaikki muut työt ammattiliikkeen tehtäväksi. VIKING suosittelee teettämään huoltotyöt ja korjaukset VIKING-liikkeessä. VIKING suosittelee käyttämään alkuperäi- siä VIKING-työkaluja, tarvikkeita ja varao- sia. Näiden ominaisuudet vastaavat lait- teen ja käyttäjien vaatimuksia. Verkkojohdon korjaus tai vaihto on aina annettava valtuutetun sähköliikkeen tehtäväksi.

• Jos osia tai suojalaitteita on jouduttu irrottamaan huoltotöitä varten, nämä on asennettava paikalleen viipymättä ja ohjeenmukaisesti. Tapaturmien estämi- seksi on käytettävä käsineitä teräsarjan parissa työskenneltäessä.

• Laitteessa olevat vaara- ja varoituskil- vet, jotka eivät enää ole luettavissa, on vaihdettava. VIKING-liikkeistä on saa- tavissa uusia tarrakilpiä. Varoitus – sähkövirran aiheuttamat vaarat

• Sähköturvallisuuden kannalta tärkeitä ovat verkkojohto, verkko-pistoke, käyt- tökytkin ja liitäntäjohto. Vaurioituneita johtoja, kytkimiä ja pistokkeita tai liitäntäjohtoja, jotka eivät täytä määräyksiä, ei saa käyttää sähköisku- vaaran takia.

• Tarkasta liitäntäjohdon vauriot ja yli- ikäisyys (haurastuneisuus) säännöllise- sti.

• Käytä yksinomaan ulkokäyttöön tarkoi- tettuja jatkojohtoja, koska nämä ovat kosteudelta eristettyjä. (Katso lukua: Käyttöönotto.)

• Vaikka käyttömoottori on roiskeve- sisuojattu, ei puutarhasilppuria saa käyttää sateella eikä märässä ympäri- stössä.

• Älä jätä konetta sateeseen ilman suo- jaa.

• Irrota liitäntäjohdot pistokkeesta ja pistoholkista vetämällä, älä vedä liitäntäjohdoista.

• Kun silppuria käytetään ulkona, on pistorasiassa oltava suojavirtakytkin tai tämä on kytkettävä väliin. Lisätietoja sähköasentajalta. (Määräys voimassa Sveitsissä.)4 0478 215 9921 B - FI

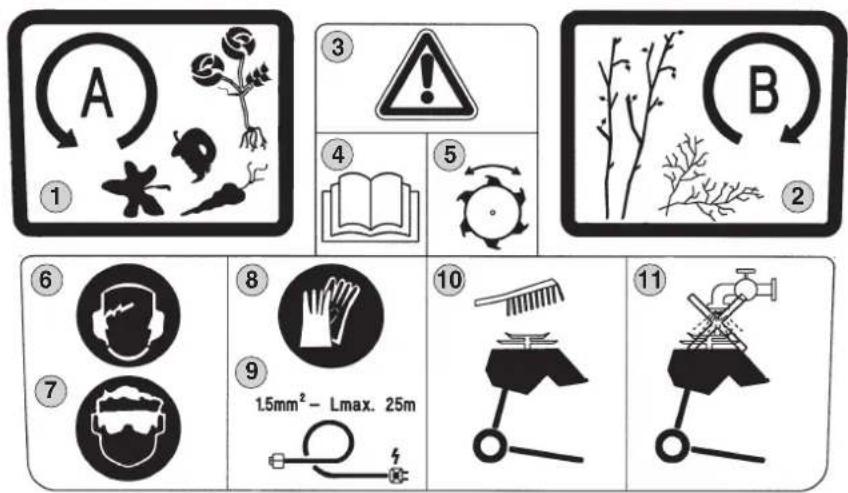

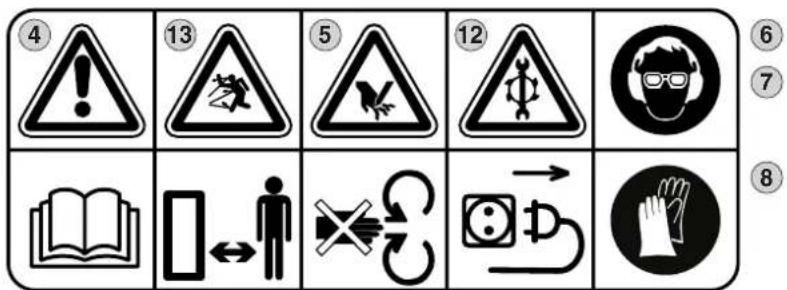

1. Pyörimissuunta vasemmalle

(kaikenlaiset kasvijätteet)

2. Pyörimissuunta oikealle

Ennen käyttöönottoa perehdy käyt- töohjeisiin.

6. Käytä kuulosuojaimia.

7. Käytä suojalaseja.

8. Käytä työkäsineitä.

9. Poikkileikkaukseltaan 1,5 mm

joh- don sallittu enimmäispituus on 25 m.

10. Puhdista laite harjalla.

11. Laitetta ei saa puhdistaa vesisuih-

12. Sammuta moottori ja vedä

verkkopistoke irti ennen leikkuuterän käsittelyä, ennen huol- to- ja puhdistustöitä ja ennen kuin tarkastat, onko liitäntäjohto päässyt kiertymään terän ympärille tai vaurioitunut sekä ennen kuin poistut laitteen luota.

13. Pidä muut ihmiset loitolla.

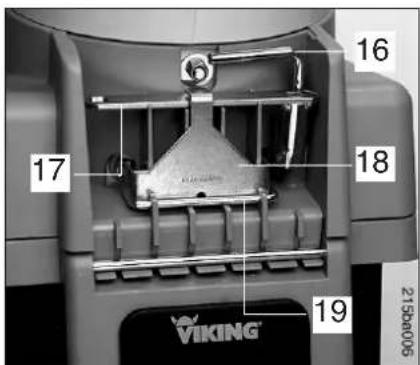

Leikkuulaitteen pyörimissuunnan vaihtokytkin Kytkimen asennot Vipu: vasemmalle; A Vasemmalle pyörivä terä kaikenlaisille kasvijätteille. Vipu: keskellä Moottori pysähtyy muutaman sekunnin kuluessa. Vaihtosalpa (1) Estää vaihtamasta toisesta pyörimissuunnasta suoraan toiseen. OHJE: Anna moottorin seisahtua ennenkuin kytket toisen pyörimissuunnan. Tarkasta pyörimissuunta mallissa GE365! (katso: vaiheenvaihtopistoke) Vipu: oikealla; B Oikealle pyörivä terä pensaille ja puiden oksille. Huom: älä syötä koneeseen multaista tai kiviä sisältävää ainesta, jotta terät eivät tylsy ennenaikaisesti. (Katso silppuamisohjeet) Laitteen kuvaus 1 Peruskone 2 Tukijalka 3 Pyörät 4 Nielu 5 Suppilo 6 Ulostuloaukko 7 Vaihtokytkin 8 Verkkoliitäntä 9 Sulkuruuvit 10 Työkalulokero6 0478 215 9921 B - FI Toimitettavat osat Kohta Nimike kpl 1 Peruskone 1 2 Pyörätuki 1 3 Pyöräakseli 1 4 Rajoitin 2 5 Ruuvi M6x60 2 6 Mutteri M6 2 7 Ruuvi K50x50 2 8 Pyörä 2 9 Tulppa 2 10 Tappi 2 11 Pyöräsuojus 2 12 Nielu 1 13 Suppilokumi 1 14 Suppilo 1 15 Ruuvi K60x18 3 16 Ruuvitaltta 1 17 Yhdistelmäavain 1 18 Asennustyökalu 1 19 Torx-avain 1 20 Sulkuruuvi 2

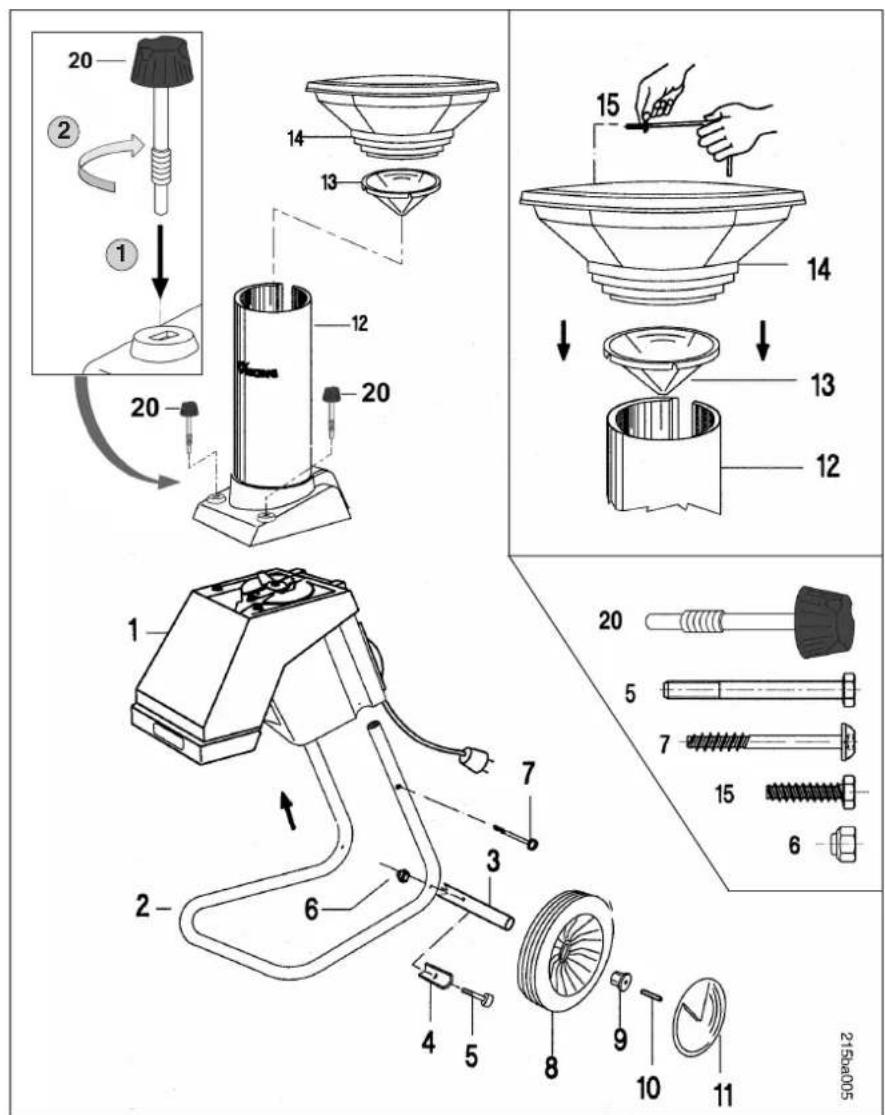

Asennus Peruskoneen asennus Paina peruskone 1 tukijalkaan 2 ja kiristä ruuvit 7 Torx-avaimella 19 aluksi kevyesti. Kiinnitä tämän jälkeen pyöräakseli 3 ja rajoitin 4 ruuveilla 5 ja muttereilla 6 tukijalkaan 2. (Yhdistelmäavain 17) Sitten pyörät 8 ja tulpat 9 painetaan pyöräakselille 3. Tulpat 9 kiinnitetään lyömällä tapit 10 paikalleen vasaralla. Seuraavaksi molemmat pyöräsuo- jukset 11 painetaan pyöriin 8 kiinni ja laite asetetaan tasaiselle alustalle. Tämän jälkeen kiristetään ruuvit 7. (Torx-avain 19) Kourun asennus Kiinnitä nielu 12 saranalla peruskoneeseen 1 ja aseta se paikalleen. Kiristä molemmat sulkuruuvit samanaikaisesti. Asennukseen tarvittava työkalu sijaitsee työkalulokerossa. Työkalulokeron avaaminen: Paina kantta vähän alas toisella kädellä. Vedä kansi irti toisella kädellä. Työkalulokeron avaa- minen

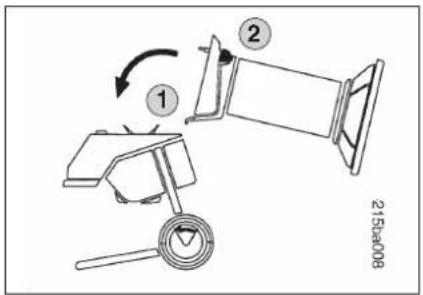

Sulkuruuvi asennus Aseta sulkuruuvi 20 pitkittäisreikään. Kierrä sulkuruuvi 20 samalla painaen täydellisesti kiinni.

Suppilon asennus Aseta syöttösuppilon kumi 13 ja syöttösuppilo syöttötorveen 14. Huolehdi siitä, että syöttösuppilon kumin kiinnikkeet ja syöttötorven kiinnikkeet osuvat kohdakkain. Kiinnitä osat ruuveilla 15 ruuviavai- men 16 avulla.

0478 215 9921 B - FI Käyttöönotto Laitteen sähkökytkentä Verkkojohdon tulee olla suojattu 10 tai 16 ampeerilla (katso Tekniset tiedot). Liitäntäjohtoina saadaan käyttää ainoa- staan johtoja, jotka eivät ole kevyempiä kuin kumikaapelit H07 RN-F DIN/VDE 0282 ja joiden vähimmäisläpimitta on 3 x 1,5 mm

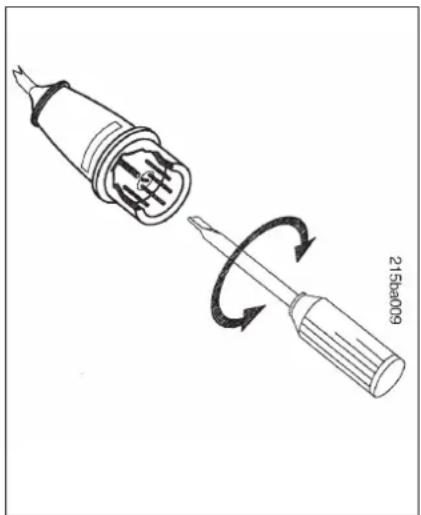

25 m:stä alkaen. Liitäntäjohtimien kytkimien tulee olla kumia tai kumipäällysteisiä ja vastata normia DIN/VDE 0620. Kolmivaihevirtamalleissa on käytettävä CEE-pistoketta 16 A sekä 5-napaista johtoa. Pistokkeiden tulee olla roiske-vesisuo- jattuja. Vääränlaiset jatkojohdot saavat aikaan tehohäviöitä ja voivat aiheuttaa mootto- rivaurioita. (Katso myös lukua: Turvalli- suutesi vuoksi!) Silppuamisohjeita Mitä voidaan silputa? Taloudesta ja keittiöstä Hedelmä- ja vihannesjätteet. Sanoma- lehtipaperi, pakkauspaperi, aaltopahvi, lastuvilla, laho puu, ohuesta puusta val- mistetut, ei naulatut hedelmälaatikot. Liota paperi ja pahvi ensin vedessä. Puutarhasta Puiden ja pensaiden oksat, marjapen- saat, ruusun varret, lakastuneet kukat (syyssiivous), perunanvarret, tomaatin- varret, pavun- ja herneenvarret, ruoho- jäte, heinät ja oljet, vihannesjätteet, leh- det, kukkakimput jne. Mikä ei kuulu silppuriin? Kivet, lasi, metallinkappaleet, muovit, kemialliset pesuaineet, painopaperi (kuvalehdet, esitteet). Paksu tai kova puu. Perussääntö: aineita, joita ei voida kom- postoida, ei pidä myöskään työstää sil- ppurilla. Puiden ja pensasaitojen leikatut oksat tulisi silputa heti tuoreeltaan, koska sil- loin silppuamisteho on suurimmillaan. Vaiheenvaihtopistoke Oikea pyörimissuunta Näiden silppurimallien teräkoneisto pyörii vasemmalle ylhäältä nielusta kat- sottuna kytkimen ollessa asennossa A. Kolmivaihevirtamallissa GE365 on pyörimissuunta tarkastettava. Jos se on väärä, on moottorin napaisuus vaihdett- ava vaiheenvaihtopistokkeesta. (Katso ylläolevaa kuvaa)9 0478 215 9921 B - FI

Pysäyttäminen Pysäytä moottori vasta sitten, kun sil- ppuri on tyhjä. Muuten terät voivat olla lukkiutuneet, kun kone seuraavan ker- ran otetaan käyttöön. Moottorin oikea kuormitus Puutarhasilppuria saadaan rasittaa vain niin paljon, ettei moottorin kierrosluku oleellisesti laske. Jos konetta käytön aikana kuitenkin ylikuormitetaan, sisäänrakennettu lämpösuojakytkin pysäyttää moottorin itsetoimisesti. Tärkeää: Moottorin ylikuumenemisvau- rioiden välttämiseksi laitteen saa käyn- nistää vasta n. 10 minuutin jäähtymisa- jan jälkeen. Jos silppuri on lukkiutunut: Pysäytä moottori välittömästi ja vedä pistoke irti. Korjaa tämän jälkeen häiriön syy. Jos lämpösuojakytkin laukeaa toistuva- sti, voi syynä olla:

• Vääränlainen liitäntäjohto, katso ”Sähköliitäntä”

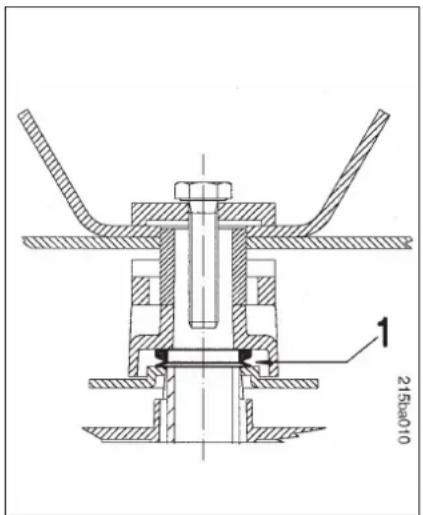

• Laite ylikuormittunut liian suurista sil- ppuamismääristä tai tylsistä teristä johtuen Huolto Puhdistus Puhdista laite perusteellisesti jokaisen käytön jälkeen. Huolellinen hoito suojaa laitetta vaurioilta ja pidentää käyttöikää. Suojaa silppuamistyökalut ml. silppua- miskammio korroosiolta kaupan olevilla aineilla (esim. rapsiöljyllä). Sähkömoottorit ovat roiskevesi-suojat- tuja ja käyttöakselilla on sokkelotiiviste ja lisätiivisterengas (katso kuva). Tämä tulisi tarkastaa säännöllisesti (esim. teri- en teroituksen yhteydessä). Puhdista laite aina harjalla. Ei koskaan vesisuihkua moottorin osiin, tiivisteisiin ja laakerikohtiin eikä sähköosiin kuten kytkimiin. Seurauksena voi olla kallis korjaus! Sähkömoottorit eivät vaadi huoltoa. Moottorin tiivistys sokkelotiivistein ja tiivisterenkain (1) Tiivisterenkaaseen pääsee käsiksi kun teräsarja ja teränkannatin on poistettu. Huom: Irrota verkkopistoke kaikkien sil- ppurin huolto- ja muiden töiden ajaksi. Älä koskaan koske teräsarjaan tai sen osaan, ennenkuin se on pysähtynyt.10 0478 215 9921 B - FI Teräsarjan rakenne Multicut 300 Teräsarjan asennus - irrotus Teräosat on asennettava 90° asteen kulmassa toisiinsa nähden. (Katso kuva) 0 Kiristyslevy 1 Esisilppuri 2 Yhdistelmäterä 3 Multicut-levy 4 Nelikulmio 5 Ulosheitin 6 Väliputki 7 Tiivisterenkaan suojus VIKING suosittelee käyttämään alkuperäisiä VIKING-työkaluja, tarvikkeita ja varaosia. Näiden ominaisuudet vastaavat laitteen ja käyttäjien vaatimuksia.

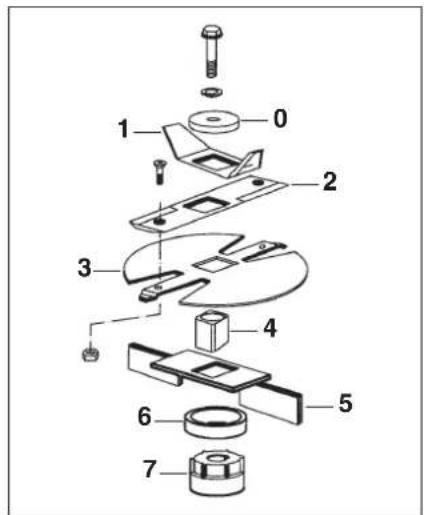

• Asennuksessa on noudatettava kuvassa esitettyä järjestystä.

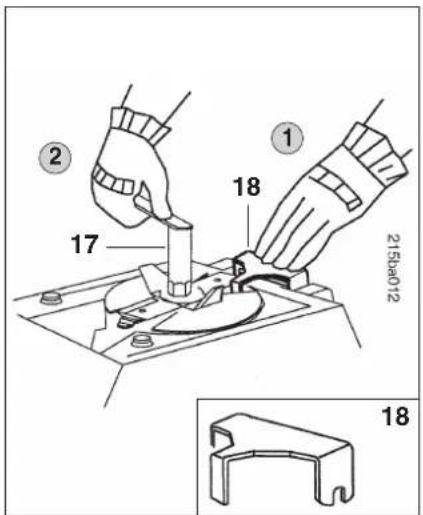

• Kiristä kaikki ruuvit tiukalle! Huom! Tapaturmavaara! Käytä aina käsineitä. Teräsarjan teroitus Jos silppuamistulos heikkenee ajan mit- taan, silppurin terä on todennä-köisesti tylsynyt. Se teroitetaan noudattamalla seuraavia ohjeita:

• Jäähdytä terää hiomisen aikana, esim. vedellä. Sinistymistä ei saa esi- intyä, koska tällöin leikkuukestä-vyys alenee.

• Teroita terä tasaisesti, jotta epätasa- paino ei aiheuta tärinää.

• Tarkasta terien vauriot ennen asen- nusta: Nämä on vaihdettava, mikäli näkyvissä on uria ja halkeamia, tai jos teriä on jo teroitettu 3 mm (kulu- misraja). Säilytys Säilytystilan tulee olla kuiva, pölytön ja poissa lasten ulottuvilta. Laitteen mahdolliset häiriöt on syytä kor- jata ennen säilöön laittoa, jotta laite olisi aina käyttövarmassa kunnossa.

• Suora käyttö sähkömoottorilla

• Silppurikammion ja moottorin väli tiivistetty sokkelolla ja lisätiivisteren- kaalla

• Irrotettava nielu. Kiinnitys saranalla ja 2 sulkuruuvilla. Sähköinen/mekaaninen suojavarustus Käyttäjän henkilökohtaiseksi suojaksi on molemmat mallistot varustettu seuraavilla suojalaitteilla: Moottoripysäytys. Moottori voidaan käynnistää vain jos nielu on kunnolla kiinni. Jos käynnissä oleva kone avat- aan, se pysähtyy itsetoimisesti. Moottorin seisautusjarru. Lyhentää moottorin pysäyttämisestä terien sei- sahtumiseen kuluvan ajan muutamaan sekuntiin. Moottorin käynnistyssalpa. Laite voi- daan käynnistää vain kytkimellä eikä työntämällä liitäntäjohto pistorasiaan. GE 345 GE 365 Jännite 230 V ~ 400 V - 3~ Ottoteho 2,2 kW 3 kW Max. kierrosluku 2800/min 2800/min Virranotto 10 A 4,8 A Suojaus väh. 16 A hidas 10 A hidas Taajuus 50 Hz 50 Hz Suojaluokka I I Suojaustapa Roiskevesisuojattu Roiskevesisuojattu Erikoisuus Pyörimissuunnan muutos vaihtokytkimellä Direktiivin 2000/14/EY mukainen: Taattu äänentehotaso L

108 dB 108 dB EN 13683 mukainen: Äänenvoimakkuus työpisteessä L

101 dB 101 dB Mitat P/L/K cm 66/52/135 66/52/135 Paino kg 31 33 Kiristysmomentti Teräsarjat 50 Nm 50 Nm12 0478 215 9921 B - FI Huolto- ja hoito-ohjeet Tärkeitä huolto- ja hoito-ohjeita: Sähkökäyttöinen puutarhasilppuri Huomioi ehdottomasti seuraavat ohjeet, jotta vältät VIKING-laitteesi vaurioitumisen ja liiallisen kulumisen:

Monet VIKING-laitteen osat altistuvat myös ohjeenmukaisessa käytössä normaalille kulumiselle ja ne täytyy vaihtaa oikeaan aikaan käyttötavasta ja käytön kestosta riippuen. Näihin kuuluvat esimerkiksi: - terät - terälautanen

2. Näiden käyttöohjeiden määräy-

sten noudattaminen VIKING-laitteen käyttö, huolto ja säilytys on tehtävä niin huolellisesti kuin näissä käyttöohjeissa on selostettu. Käyttäjä on itse vastuussa kaikista vaurioista, jotka ovat aiheutuneet turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä. Tämä koskee erityisesti seuraavia kohtia: - väärä sähköliitäntä (jännite) - riittämättömästi mitoitettu virtajohto (poikkileikkaus) - tuotteen määräysten vastainen käyt-

- tuotteeseen ilman VIKINGin hyväk- syntää tehdyt muutokset - työkalujen ja tarvikkeiden käyttö, jotka eivät ole laitteelle hyväksyttyjä, sopivia tai jotka ovat laadultaan heik- koja. - tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa - tuotteen jatketusta käytöstä viallisilla rakenneosilla syntyvät seurannais- vauriot

Kappaleessa ”Huolto” selostetut työt tulee tehdä säännöllisesti. Ne huolto- työt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi. VIKING suosittelee teettämään huolto- työt ja korjaukset VIKING-liikkeessä. VIKING-liikkeissä saat aina ammattitai- toisen ja asiantuntevan palvelun. Jos nämä työt jätetään tekemättä, sen seurauksena voi aiheutua vaurioita, joista käyttäjä on itse vastuussa. Näitä ovat esimerkiksi: - käyttömoottorin vauriot, jotka johtu- vat väärään aikaan tai riittämättö- mästi suoritetusta huollosta tai jääh- dytysilmaohjaimen (imuaukot) puut- teellisesta puhdistuksesta - epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seuran- naisvauriot - heikkolaatuisten varaosien käytöstä aiheutuneet laitevauriot. - vauriot, jotka johtuvat väärään aikaan tai puutteellisesti suoritetusta huollosta tai vauriot, jotka johtuvat huolto- tai korjaustöistä, joita ei ole suoritettu ammattiliikkeiden korjaa- moissa.13 0478 215 9921 B - FI

Valmistajan CE-vaatimustenmukaisuusvakuutus VIKING GmbH Hans Peter Stihl-Straße 5 A-6336 Langkampfen / Kufstein vakuuttaa, että tässä mainittu kone Sähkömoottorilla varustettu kasvijättei- den silppuri Tuotemerkki: VIKING Tyyppi: GE 345 GE 365 Sarjatunnus: 6000 täyttää seuraavien EY-direktiivien vaatimukset: 98/37/EC, 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC Tuote on kehitetty ja valmistettu seuraa- vien normien mukaisesti: EN 13683 EN 60335 Menetelmä, jolla vaatimustenmukaisuus arvioitu: Liite V (2000/14/EC) Tarkastuspaikan nimi ja osoite: VIKING GmbH Tuotehyväksyntä Mitattu äänentehotaso: 107 dB(A) Taattu äänentehotaso: 108 dB(A) Valmistusvuosi on merkitty tuotteen tyy- ppikilpeen. Langkampfen, 02. 01. 2008 VIKING GmbH Weiglhofer Kehitysjohtaja14 0478 215 9921 B - FI Lisätarvikkeet Ympäristönsuojelu Silppusäiliö Tuote-n:o: 6903 760 2520 (ei sisälly vakiovarustukseen) Erittäin hyödyllinen lisävaruste on tilauk- sesta saatava silppusäiliö, joka ripuste- taan suoraan silpun ulostuloaukkoon. Täysinäinen silppusäiliö on mukava kantaa ja tyhjentää. Vetoisuus: 80 litraa Pakkaukset, laite ja lisävarusteet on valmistettu kierrätettävistä materiaaleista ja ne tulee hävittää asianmukaisesti. Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien aineiden uudelleenkäyttöä.1 0478 215 9921 B - DA
