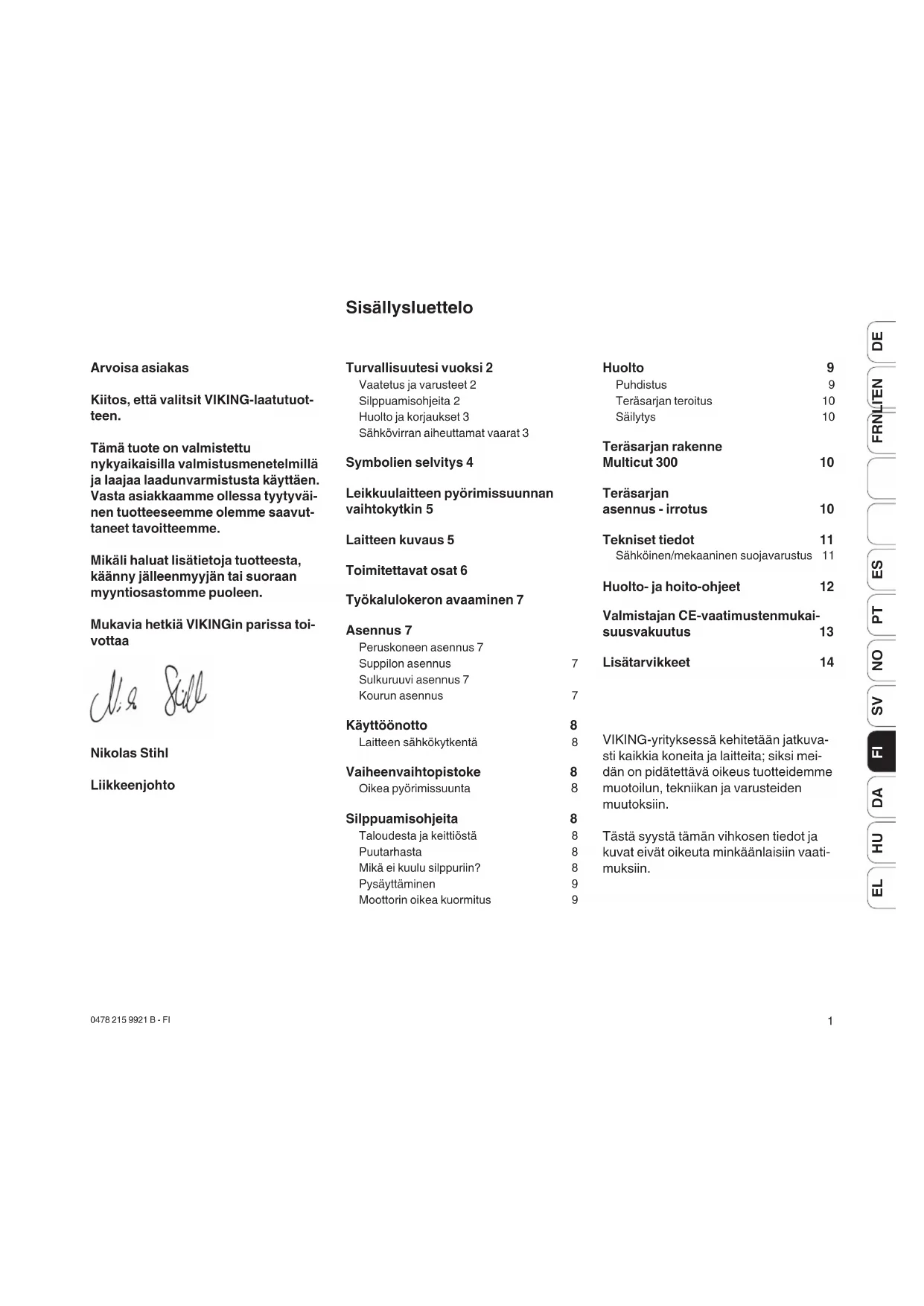

KÄYTTÖOHJE GE 365 VIKING

Kiitos, että valitsit VIKING-laatutuot- teen.

Tämä tuote on valmistettu nykyaikaisilla valmistusmenetelmillä ja laajaa laadunvarmistusta käyttäen. Vasta asiakkaamme ollessa tyytyväinen tuotteeseemme olemme saavuttaneet tavoitteemme.

Mikäli haluat lisätietoja tuotteesta, käänny jälleenmyyjän tai suoraan myyntiosastomme puoleen.

Mukavia hetkiä VIKINGin parissa toivottaa

Nikolas Stihl

Liikkeenjohto

Turvallisuutesi vuoksi 2

Vaatetus ja varusteet 2

Silppuamisohjeita 2

Huolto ja korjaukset 3

Sähkövirran aiheuttamat vaarat 3

Symbolien selvitys 4

Leikkuulaitteen pyörimissuunnan vaihtokytkin 5

Laitteen kuvaus 5

Toimitettavat osat 6

Työkalulokeron avaaminen 7

Asennus 7

Peruskoneen asennus 7

Suppilon asennus 7

Sulkuruuvi asennus 7

Kourun asennus 7

Käyttöönotto

Laitteen sähkökytkentä 8

Vaiheenvaihtopistoke

Oikea pyörimissuunta

Silppuamisohjeita

Taloudesta ja keittiöstä 8

Puutarhasta 8

Mikä ei kuulu silppuriin? 8

Pysäyttäminen 9

Moottorin oikea kuormitus 9

Huolto 9

Puhdistus 9

Teräsarjan teroitus 10

Säilytys 10

Teräsarjan rakenne

Multicut 300 10

Teräsarjan

asennus - irrotus 10

Tekniset tiedot 11

Sähköinen/mekaaninen suojavarustus 11

Huolto- ja hoito-ohjeet 12

Valmistajan CE-vaatimustenmukai-suusvakuutus 13

Lisätarvikkeet 14

VIKING-yrityksessä kehitetään jatkuva- sti kaikkia koneita ja laitteita; siksi mei- dän on pidätettävä oikeus tuotteidemme muotoilun, tekniikan ja varusteiden muutoksiin.

Tästä syystä tämän vihkosen tiedot ja kuvat eivät oikeuta minkäänlaisiin vaatimuksiin.

Turvallisuutesi vuoksi

Puutarhasilppurilla työskenneltäessä on ehdottomasti nouda-tettava tapaturmien ehkäisyä koskevia ohjeita.

Lue käyttöohjeet kokonaisuudessaan läpi ennen ensimmäistä käyttökertaa ja säilytä hyvässä tallessa myöhempää käyttöä var-

ten. Perehdy koneen säätötoimintoihin ja oikeaan käyttöön.

VIKING-silppurit on suunniteltu yksityiseen käyttöön ja eloperäisten talousjätteiden ja kasvijätteiden silppuamiseen.

Puutarhasilppuria ei saa käyttää muille aineille tai sellaisiin tarkoituksiin, joita ei ole mainittu näissä käyttöohjeissa.

Lisävarusteina saadaan käyttää Vikingin toimittamia tai erikseen tähän laitteeseen hyväksyttyjä osia. Muutoksia ei myöskään saa tehdä, koska nämä voivat lisätä onnettomuusriskiä.

• Ennenkuin uusi laite käynnistetään ensimmäistä kertaa, tulisi myyjän tai jonkun muun alaan perehtyneen opastaa sen käyttöön.
• Silppurin käyttäjä on aina vastuussa muista työskentelyalueellaan. Älä koskaan käytä silppuria muiden henkilöiden, etenkään lasten tai eläinten ollessa lähistöllä. Alle 16-vuotiaat eivät saa käyttää silppuria.

- Puutarhasilppurin saa antaa (lainata) vain henkilöille, jotka ovat perehtyneet tähän laitteeseen ja sen käyttöön perusteellisesti. Anna käyttöohjevihko mukaan.

Vaatetus ja varusteet

- Silppurilla työskenneltäessä tulee pitää tarkoitukseen sopivia vaatteita. Näihin kuuluvat vartalonmukainen työasu, tiukat käsineet ja pitäväpohjaiset jalkineet. Suojalaseja on aina syytä käyttää ja puuta silputtaessa lisäksi kuulosuojaimia.

Silppuamisohjeita

• Tarkasta ennen jokaista käyttökertaa, että laite on suljettu määräysten mukaisesti.
  Sen täytyy olla tukevasti paikallaan tasaisella ja pitävällä alustalla. Työskentele vain hyvässä valaistuksessa. Ota tukeva asento, työskentele rauhallisesti ja harkitusti. Tarkkaile ympäristöäsi, jotta et aiheuta vaaraa muille.

• Käyttäjä ei saa seisoa laitteen seisontatasoa korkeammalla.

• Älä seiso poistoaukon edessä moottorin käynnistyksen tai työskentelyn aikana. Käynnistyksen aikana silppurissa ei saa olla silputtavaa materiaalia.

• Älä koskaan pidä kasvoja tai muita kehon osia syöttötorven yläpuolella tai poistoaukon edessä laitteen käydessä; älä koskaan vie käsiä, muita kehon osia tai vaatetusta syöttötorven tai poistoaukon sisään tai liikkuvien osien lähelle. Laite voi aiheuttaa vakavia vammoja silmille, kasvoille ja sormille.
• Silppuamisterät ja niiden kiinnitys on tarkastettava säännöllisesti vaurioiden varalta. Varmista, että kaikki ruuvit ovat aina kunnolla kiristetyt.
• Täyttäessäsi silppuria huolehdi erityisesti siitä, ettei sen sisään mene mi tään metalliosia, kiviä, muovia tai muita vieraita esineitä, koska ne voivat aiheuttaa vaurioita ja kimmahtaa takaisin syöttötorvesta. Poista niin ikään mahdolliset tukkeutumat.
• Huolehdi siitä, ettei silppu pääse kerääntymään poistoaukkoon, koska se huonontaa silppuamistulosta tai voi johtaa syötettävän materiaalin lentämiseen takaisin syöttötorvesta.
• Vältä toistuvaa käynnistämistä lyhyen ajan sisällä ja erityisesti kytkimellä "leik-kimistä".
• Sammuta laite ja vedä verkkopistoke irti, jos poistut laitteen luota.

• Tämän laitteen käynnin aikana tapah tuvat jännitevaihtelut voivat epäedulli sissa verkko-olosuhteissa aiheuttaa häiriöitä toisille samaan virtapiiriin kyt ketyille laitteille. Tässä tapauksessa häiriö tulee poistaa sopivilla toimenpi teillä (esim. liitä toiseen virtapiiriin, jossa se ei aiheuta häiriöitä, käytä lai tetta matalamman impedanssin omaavassa virtapiirissä).
- Ripusta tai irrota silppusäiliö vain silloin, kun moottori on sammutettu.
- Älä koskaan käytä puutarhasilppuria turvalaitteiden ollessa vaurioituneita.
- Valmistajan laitteeseen asentamia turvalaitteita ei saa poistaa tai ohittaa.
- Sammuta moottori ja vedä verkko - pistoke irti pistorasiasta. Kaikkien liikkuvien osien täytyy pysähtyä kokonaan:

• ennen lukkiutumisten tai tukosten poistamista ulostulokanavasta,
• ennen silppurin tarkastusta, puhdi-stamista tai huoltotöiden suorittami-sta tai ennen kourun avaamista.
  – ennen silppurilta poistumista.

• ennen kuin kuljetat silppurin toiseen paikkaan

• Jos silppurista kuuluu epätavallisia ääniä tai se alkaa täristä voimakkaasti, on se heti tarkastettava.

• Huomaa leikkuuosan jälkikäynti, joka kestää muutaman sekunnin moottorin pysäyttämisen jälkeen.

Huolto ja korjaukset

Laitteen häiriöiden yhteydessä ja ennen mitään huoltotöitä on verkkopistoke irrotettava pistorasiasta.

Suorita vain sellaisia huoltotöitä, jotka on selostettu näissä käyttöohjeissa. Jätä kaikki muut työt ammattiliikkeen tehtäväksi.

VIKING suosittelee teettämään huoltotyöt ja korjaukset VIKING-liikkeessä.

VIKING suosittelee käyttämään alkuperäisiä VIKING-työkaluja, tarvikkeita ja varaosia. Näiden ominaisuudet vastaavat laitteen ja käyttäjien vaatimuksia.

Verkkojohdon korjaus tai vaihto on aina annettava valtuutetun sähköliikkeen tehtäväksi.

• Jos osia tai suojalaitteita on jouduttu irrottamaan huoltotöitä varten, nämä on asennettava paikalleen viipymättä ja ohjeenmukaisesti. Tapaturmien estämiseksi on käytettävä käsineitä teräsarjan parissa työskenneltäessä.
• Laitteessa olevat vaara- ja varoituskilvet, jotka eivät enää ole luettavissa, on vaihdettava. VIKING-liikkeistä on saa-tavissa uusia tarrakilpiä.

Varoitus – sähkövirran aiheuttamat vaarat

• Sähköturvallisuuden kannalta tärkeitä ovat verkkojohto, verkko-pistoke, käyttökytkin ja liitäntäjohto. Vaurioituneita johtoja, kytkimiä ja pistokkeita tai liitäntäjohtoja, jotka eivät täytä määräyksiä, ei saa käyttää sähköiskuvaaran takia.
• Tarkasta liitäntäjohdon vauriot ja ylikäisyys (haurastuneisuus) säännöllisesti.
• Käytä yksinomaan ulkokäyttöön tarkoitettuja jatkojohtoja, koska nämä ovat kosteudelta eristettyjä. (Katso lukua: Käyttöönotto.)
• Vaikka käyttömoottori on roiskevesisuojattu, ei puutarhasilppuria saa käyttää sateella eikä märässä ympäristössä.
• Älä jätä konetta sateeseen ilman suo- jaa.
• Irrota liitäntäjohdot pistokkeesta ja pistoholkista vetämällä, älä vedä liitäntäjohdoista.
• Kun silppuria käytetään ulkona, on pistorasiassa oltava suojavirtakytkin tai tämä on kytkettävä väliin. Lisätietoja sähköasentajalta. (Määräys voimassa Sveitsissä.)

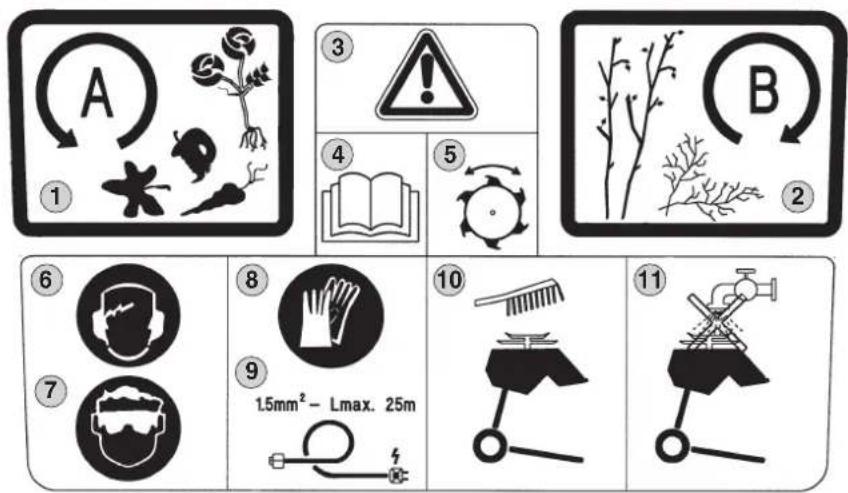

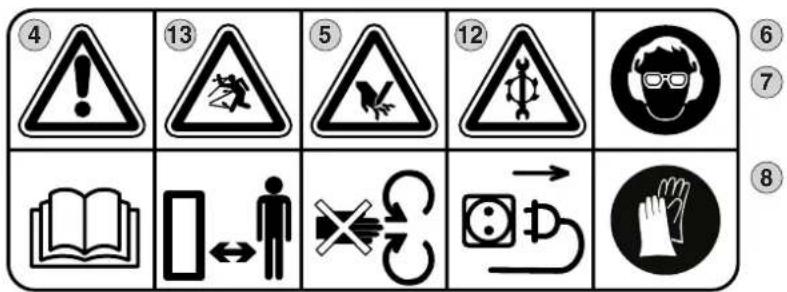

Symbolien selvitys

A ① ③ ④ ⑤ B ⑥ ⑦ ⑧ ⑨ 15mm² - Lmax. 25m ⑩ ⑪

1. Pyörimissuunta vasemmalle (kaikenlaiset kasvijätteet)
2. Pyörimissuunta oikealle (pensaat, puiden oksat)
3. Varoitus!
4. Varoitus! Ennen käyttöönottoa perehdy käyttöohjeisiin.
5. Varoitus! Pyörivä työkalu.
6. Käytä kuulosuojaimia.
7. Käytä suojalaseja.
8. Käytä työkäsineitä.
9. Poikkileikkaukseltaan 1,5 mm ^2 joh-don sallittu enimmäispituus on 25 m.
10. Puhdista laite harjalla.
11. Laitetta ei saa puhdistaa vesisuihkulla.
12. Sammuta moottori ja vedä verkkopistoke irti ennen leikkuuterän käsittelyä, ennen huol-to- ja puhdistustöitä ja ennen kuin tarkastat, onko liitäntäjohto päässyt kiertymään terän ympärille tai vaurioitunut sekä ennen kuin poistut laitteen luota.
13. Pidä muut ihmiset loitolla.

Leikkuulaitteen pyörimissuunnan vaihtokytkin

Kytkimen asennot

A

Vasemmalle pyörivä terä kaikenlaisille kasvijätteille.

Vipu: oikealla; B

Oikealle pyörivä terä pensaille ja puiden oksille.

Huom: älä syötä koneeseen multaista tai kiviä sisältävää ainesta, jotta terät eivät tylsy ennenaikaisesti. (Katso silppuamisohjeet)

Vipu: keskellä

Moottori pysähtyy muutaman sekunnin kuluessa.

Vaihtosalpa (1)

Estää vaihtamasta toisesta pyörimissuunnasta suoraan toiseen.

OHJE: Anna moottorin seisahua ennenkuin kytket toisen pyörimissuunnan.

Tarkasta pyörimissuunta mallissa GE365! (katso: vaiheenvaihtopistoke)

1 Peruskone
2 Tukijalka
3 Pyörät
4 Nielu
5 Suppilo
6 Ulostuloaukko
7 Vaihtokytkin
8 Verkkoliitäntä
9 Sulkuruuvit
10 Työkalulokero

Toimitettavat osat

Kohta Nimike kpl
1 Peruskone 1
2 Pyörätuki 1
3 Pyöräakseli 1
4 Rajoitin 2
5 Ruuvi M6x60 2
6 Mutteri M6 2
7 Ruuvi K50x50 2
8 Pyörä 2
9 Tuloppa 2
10 Tappi 2
11 Pyöräsuojus 2
12 Nielu 1
13 Suppilokumi 1
14 Suppilo 1
15 Ruuvi K60x18 3
16 Ruuvitaltta 1
17 Yhdistelmäavain 1
18 Asennustyökalu 1
19 Torx-avain 1
20 Sukuruuvi 2

16 17 18 19 2150e005 VIKING®

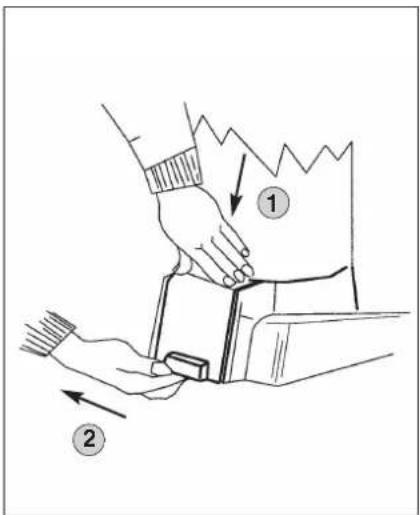

Työkalulokeron avaa- minen

Asennukseen tarvittava työkalu sijaitsee työkalulokerossa.

Työkalulokeron avaaminen:

① Paina kantta vähän alas toisella kädellä.
② Vedä kansi irti toisella kädellä.

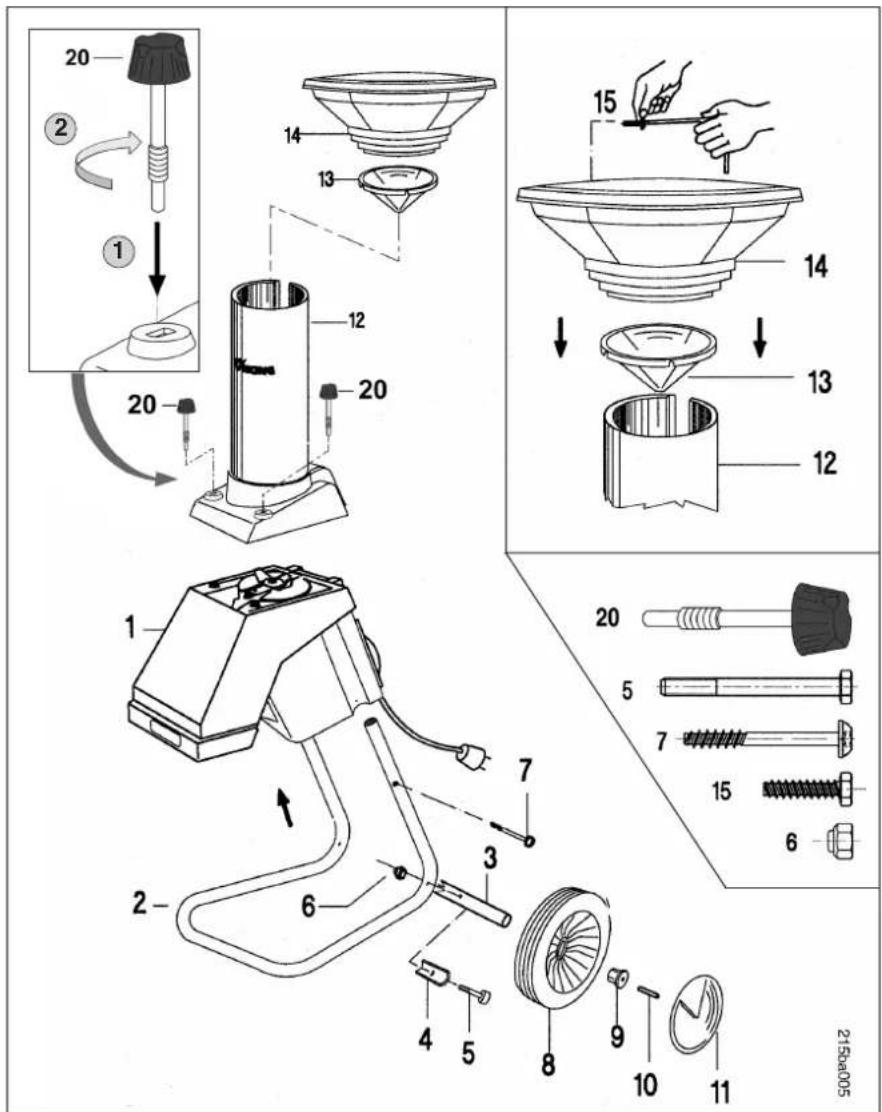

Asennus

Peruskoneen asennus

① Paina peruskone 1 tukijalkaan 2 ja kiristä ruuvit 7 Torx-avaimella 19 aluksi kevyesti.
② Kiinnitä tämän jälkeen pyöräakseli 3 ja rajoitin 4 ruuveilla 5 ja muttereilla 6 tukijalkaan 2. (Yhdistelmäavain 17)
③ Sitten pyörät 8 ja tulpat 9 painetaan pyöräakselille 3. Tulpat 9 kiinnitetään lyömällä tapit 10 paikalleen vasaralla.
④ Seuraavaksi molemmat pyöräsuojukset 11 painetaan pyöriin 8 kiinni ja laite asetetaan tasaiselle alustalle. Tämän jälkeen kiristetään ruuvit 7. (Torx-avain 19)

Suppilon asennus

① Aseta syöttösuppilon kumi 13 ja syöttösuppilo syöttötorveen 14. Huolehdi siitä, että syöttösuppilon kumin kiinnikkeet ja syöttötorven kiinnikkeet osuvat kohdakkain.

② Kiinnitä osat ruuveilla 15 ruuviavai-men 16 avulla.

Sulkuruuvi asennus

① Aseta sulkuruuvi 20 pitkittäisreikään.
② Kierrä sulkuruuvi 20 samalla painaen täydellisesti kiinni.

① ② 215a008

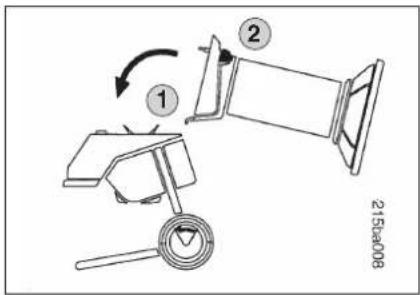

Kourun asennus

① Kiinnitä nielu 12 saranalla peruskoneeseen 1 ja aseta se paikalleen.
② Kiristä molemmat sulkuruuvit samanaikaisesti.

Käyttöönotto

3 × 1.5 ~mm^2- Lmax. 25m

Laitteen sähkökytkentä

Verkkojohdon tulee olla suojattu 10 tai 16 ampeerilla (katso Tekniset tiedot).

Liitäntäjohtoina saadaan käyttää ainoa-staan johtoja, jotka eivät ole kevyempiä kuin

kumikaapelit H07 RN-F DIN/VDE 0282 ja joiden vähimmäisläpimitta on 3 x 1,5 mm² 25 m:iin asti tai 3 x 2,5 mm² 25 m:stä alkaen.

Liitäntäjohtimien kytkimien tulee olla kumia tai kumipäällysteisiä ja vastata normia DIN/VDE 0620.

Kolmivaihevirtamalleissa on käytettävä CEE-pistoketta 16 A sekä 5-napaista johtoa.

Pistokkeiden tulee olla roiske-vesisuo-jattuja.

Vääränlaiset jatkojohdot saavat aikaan tehohäviöitä ja voivat aiheuttaa moottorivaurioita. (Katso myös lukua: Turvallisuutesi vuoksi!)

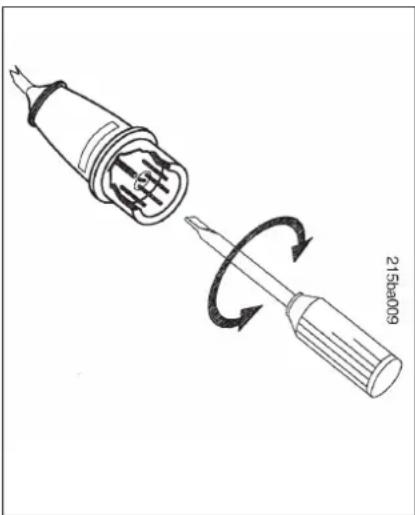

Vaiheenvaihtopistoke

Oikea pyörimissuunta

Näiden silppurimallien teräkoneisto pyörii vasemmalle ylhäältä nielusta kat- sottuna kytkimen ollessa asennossa A.

Kolmivaihevirtamallissa GE365 on pyörimissuunta tarkastettava. Jos se on väärä, on moottorin napaisuus vaihdettava vaiheenvaihtopistokkeesta. (Katso ylläolevaa kuvaa)

Silppuamisohjeita

Mitä voidaan silputa?

Taloudesta ja keittiöstä

Hedelmä- ja vihannesjätteet. Sanomalehtipaperi, pakkauspaperi, aaltopahvi, lastuvilla, laho puu, ohuesta puusta valmistetut, ei naulatut hedelmälaatikot. Liota paperi ja pahvi ensin vedessä.

Puutarhasta

Puiden ja pensaiden oksat, marjapensaat, ruusun varret, lakastuneet kukat (syyssiivous), perunanvarret, tomaatinvarret, pavun- ja herneenvarret, ruohojäte, heinät ja oljet, vihannesjätteet, lehdet, kukkakimput jne.

Mikä ei kuulu silppuriin?

Kivet, lasi, metallinkappaleet, muovit, kemialliset pesuaineet, painopaperi (kuvalehdet, esitteet). Paksu tai kova puu.

Perussääntö: aineita, joita ei voida kompostoida, ei pidä myöskään työstää silppurilla.

Puiden ja pensasaitojen leikatut oksat tulisi silputa heti tuoreeltaan, koska silloin silppuamisteho on suurimmillaan.

Huolto

Pysäyttäminen

Pysäytä moottori vasta sitten, kun silppuri on tyhjä. Muuten terät voivat olla lukkiutuneet, kun kone seuraavan kerran otetaan käyttöön.

Moottorin oikea kuormitus

Puutarhasilppuria saadaan rasittaa vain niin paljon, ettei moottorin kierrosluku oleellisesti laske. Jos konetta käytön aikana kuitenkin ylikuormitetaan, sisäänrakennettu lämpösuojakytkin pysäyttää moottorin itsetoimisesti.

Tärkeää: Moottorin ylikuumenemisvaurioiden välttämiseksi laitteen saa käynnistää vasta n. 10 minuutin jäähtymisajan jälkeen. Jos silppuri on lukkiutunut: Pysäytä moottori välittömästi ja vedä pistoke irti. Korjaa tämän jälkeen häiriön syy.

Jos lämpösuojakytkin laukeaa toistuvasti, voi syynä olla:

• Vääränlainen liitäntäjohto, katso "Sähköliitäntä"
• Verkon ylikuormitus
• Laite ylikuormittunut liian suurista silppuamismääristä tai tylsistä teristä johtuen

Puhdistus

Puhdista laite perusteellisesti jokaisen käytön jälkeen. Huolellinen hoito suojaa laitetta vaurioilta ja pidentää käyttöikää. Suojaa silppuamistyökalut ml. silppuamiskammio korroosiolta kaupan olevilla aineilla (esim. rapsiöljyllä).

Sähkömoottorit ovat roiskevesi-suojattuja ja käyttöakselilla on sokkelotiiviste ja lisätiivisterengas (katso kuva). Tämä tulisi tarkastaa säännöllisesti (esim. terien teroituksen yhteydessä).

Puhdista laite aina harjalla. Ei koskaan vesisuihkua moottorin osiin, tiivisteisiin ja laakerikohtiin eikä sähköosiin kuten kytkimiin. Seurauksena voi olla kallis korjaus!

Sähkömoottorit eivät vaadi huoltoa.

215ba010 1

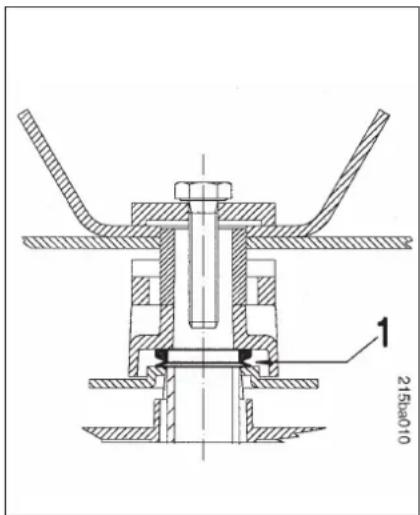

Moottorin tiivistys sokkelotiivistein ja tiivisterenkain (1)

Tiivisterenkaaseen pääsee käsiksi kun teräsarja ja teränkannatin on poistettu.

Huom: Irrota verkkopistoke kaikkien silppurin huolto- ja muiden töiden ajaksi. Älä koskaan koske teräsarjaan tai sen osaan, ennenkuin se on pysähtynyt.

Teräsarjan rakenne Multicut 300

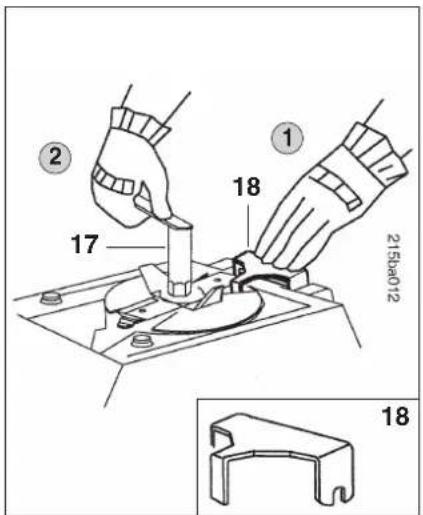

Teräsarjan asennus - irrotus

Teräsarjan teroitus

Jos silppuamistulos heikkenee ajan mittaan, silppurin terä on todennä-köisesti tylsynyt.

Se teroitetaan noudattamalla seuraavia ohjeita:

• Jäähdytä terää hiomisen aikana, esim. vedellä. Sinistymistä ei saa esiintyä, koska tällöin leikkuukestä-vyys alenee.
• Teroita terä tasaisesti, jotta epätasa-paino ei aiheuta tärinää.
• Tarkasta terien vauriot ennen asennusta: Nämä on vaihdettava, mikäli näkyvissä on uria ja halkeamia, tai jos teriä on jo teroitettu 3 mm (kulumisraja).

Säilytys

Säilytystilan tulee olla kuiva, pölytön ja poissa lasten ulottuvilta.

Laitteen mahdolliset häiriöt on syytä korjata ennen säilöön laittoa, jotta laite olisi aina käyttövarmassa kunnossa.

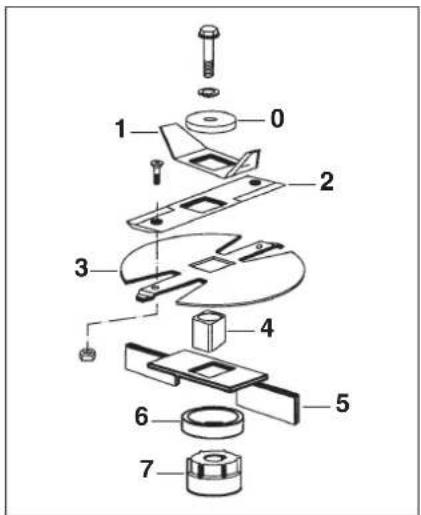

Teräosat on asennettava 90°asteen kulmassa toisiinsa nähden. (Katso kuva)

0 Kiristyslevy
1 Esisilppuri
2 Yhdistelmäterä
3 Multicut-levy
4 Nelikulmio
5 Ulosheitin
6 Väliputki
7 Tiivisterenkaan suojus

VIKING suosittelee käyttämään alkuperäisiä VIKING-työkaluja, tarvikkeita ja varaosia. Näiden ominaisuudet vastaavat laitteen ja käyttäjien vaatimuksia.

215ba012 18 17 ① ② ①

• Asennuksessa on noudatettava kuvassa esitettyä järjestystä.
  • Kiristä kaikki ruuvit tiukalle!

Huom!

Tapaturmavaara!

Käytä aina käsineitä.

Tekniset tiedot

• Suora käyttö sähkömoottorilla
• Silppurikammion ja moottorin väli tiivistetty sokkelolla ja lisätiivisterenkaalla
• Irrotettava nielu. Kiinnitys saranalla ja 2 sulkuruuvilla.

Sähköinen/mekaaninen suojavarustus

Käyttäjän henkilökohtaiseksi suojaksi on molemmat mallistot varustettu seuraavilla suojalaitteilla:

Moottoripysäytys. Moottori voidaan käynnistää vain jos nielu on kunnolla kiinni. Jos käynnissä oleva kone avataan, se pysähtyy itsetoimisesti.

Moottorin seisautusjarru. Lyhentää moottorin pysäyttämisestä terien sei-sahtumiseen kuluvan ajan muutamaan sekuntiin.

Moottorin käynnistyssalpa. Laite voidaan käynnistää vain kytkimellä eikä työntämällä liitäntäjohto pistorasiaan.

GE 345 GE 365

Jännite 230 V ~ 400 V - 3~
Ottoteho 2,2 kW 3 kW
Max. kierrosluku 2800/min 2800/minVirranotto 10 A 4,8 ASuojaus väh. 16 A hidas	10 A hidas
Taajuus	50 Hz	50 Hz
Suojaluokka	I	I
Suojaustapa	Roiskevesisuojattu	Roiskevesisuojattu
Erikoisuus	Pyörimissuunnan muutos vaihtokytkimellä
Direktiivin 2000/14/EY mukainen:
Taattu äänentehotaso L_WA	108 dB	108 dB
EN 13683 mukainen:Äänenvoimakkuus työpisteessä L_pA	101 dB	101 dB
Mitat P/L/K cm	66/52/135	66/52/135
Paino kg 31	33
KirstysmomenttiTeräsarjat	50 Nm	50 Nm

Huolto- ja hoito-ohjeet

Tärkeitä huolto- ja hoito-ohjeita:

Sähkökäyttöinen puutarhasilppuri

Huomioi ehdottomasti seuraavat ohjeet, jotta vältät VIKING-laitteesi vaurioitumisen ja liiallisen kulumisen:

1. Kuluvat osat

Monet VIKING-laitteen osat altistuvat myös ohjeenmukaisessa käytössä normaalille kulumiselle ja ne täytyy vaihtaa oikeaan aikaan käyttötavasta ja käytön kestosta riippuen.

Näihin kuuluvat esimerkiksi:

• terät
• terälautanen

2. Näiden käyttöohjeiden määräysten noudattaminen

VIKING-laitteen käyttö, huolto ja säilytys on tehtävä niin huolellisesti kuin näissä käyttöohjeissa on selostettu. Käyttäjä on itse vastuussa kaikista vaurioista, jotka ovat aiheutuneet turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä.

Tämä koskee erityisesti seuraavia kohtia:

• väärä sähköliitäntä (jännite)
• riittämättömästi mitoitettu virtajohto (poikkileikkaus)
• tuotteen määräysten vastainen käyt- tö
• tuotteeseen ilman VIKINGin hyväksyntää tehdyt muutokset
• työkalujen ja tarvikkeiden käyttö, jotka eivät ole laitteelle hyväksyttyjä, sopivia tai jotka ovat laadultaan heikkoja.
• tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa
• tuotteen jatketusta käytöstä viallisilla rakenneosilla syntyvät seurannais-vauriot

3. Huoltotyöt

Kappaleessa "Huolto" selostetut työt tulee tehdä säännöllisesti. Ne huolto-työt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi.

VIKING suosittelee teettämään huolto-työt ja korjaukset VIKING-liikkeessä.

VIKING-liikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun. Jos nämä työt jätetään tekemättä, sen seurauksena voi aiheutua vaurioita, joista käyttäjä on itse vastuussa.

Näitä ovat esimerkiksi:

• käyttömoottorin vauriot, jotka johtuvat väärään aikaan tai riittämättömästi suoritetusta huollosta tai jäähydysilmaohjaimen (imuaukot) puutteellisesta puhdistuksesta
• epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seuran- naisvauriot
• heikkolaatuisten varaosien käytöstä aiheutuneet laitevauriot.
• vauriot, jotka johtuvat väärään aikaan tai puutteellisesti suoritetusta huollosta tai vauriot, jotka johtuvat huolto- tai korjaustöistä, joita ei ole suoritettu ammattiliikkeiden korjaa-moissa.

Valmistajan CE-vaatimustenmukaisuusvakuutus

VIKING GmbH

vakuuttaa, että tässä mainittu kone

Sähkömoottorilla varustettu kasvijätteiden silppuri

Tuotemerkki: VIKING

Tyyppi: GE 345

GE 365

Sarjatunnus: 6000

täyttää seuraavien EY-direktiivien vaatimukset:

98/37/EC, 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC

Tuote on kehitetty ja valmistettu seuraa-vien normien mukaisesti:

EN 13683 EN 60335

Menetelmä, jolla vaatimustenmukaisuus arvioitu:

Liite V (2000/14/EC)

Tarkastuspaikan nimi ja osoite:

VIKING GmbH

Tuotehyväksyntä

Mitattu äänentehotaso: 107 dB(A)

Taattu äänentehotaso: 108 dB(A)

Valmistusvuosi on merkitty tuotteen tyy-ppikilpeen.

Langkampfen, 02. 01. 2008

VIKING GmbH

Weiglhofer

Kehitysjohtaja

Lisätarvikkeet

215ba013

Ympäristönsuojelu

Pakkaukset, laite ja lisävarusteet on valmistettu kierrätettävistä materiaaleista

ja ne tulee hävittää asianmukaisesti. Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien aineiden uudelleenkäyttöä.

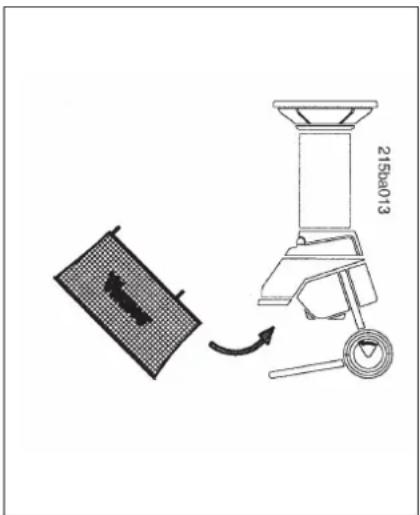

Silppusäiliö

Tuote-n:o: 6903 760 2520

(ei sisälly vakiovarustukseen)

Erittäin hyödyllinen lisävaruste on tilauksesta saatava silppusäiliö, joka ripustetaan suoraan silpun ulostuloaukoon. Täysinäinen silppusäiliö on mukava kantaa ja tyhjentää.

Vetoisuus: 80 litraa

Indholdsfortegnelse

Kære kunde
