BEDIENUNGSANLEITUNG GE 365 VIKING

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma VIKING entschieden haben.

Dieses Produkt wurde nach modernen Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt, denn erst wenn Sie mit Ihrem Gerät zufrieden sind, ist unser Ziel erreicht.

Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.

Viel Freude mit Ihrem VIKING-Gerät wünscht Ihnen

Nikolas Stihl

Geschäftsführung

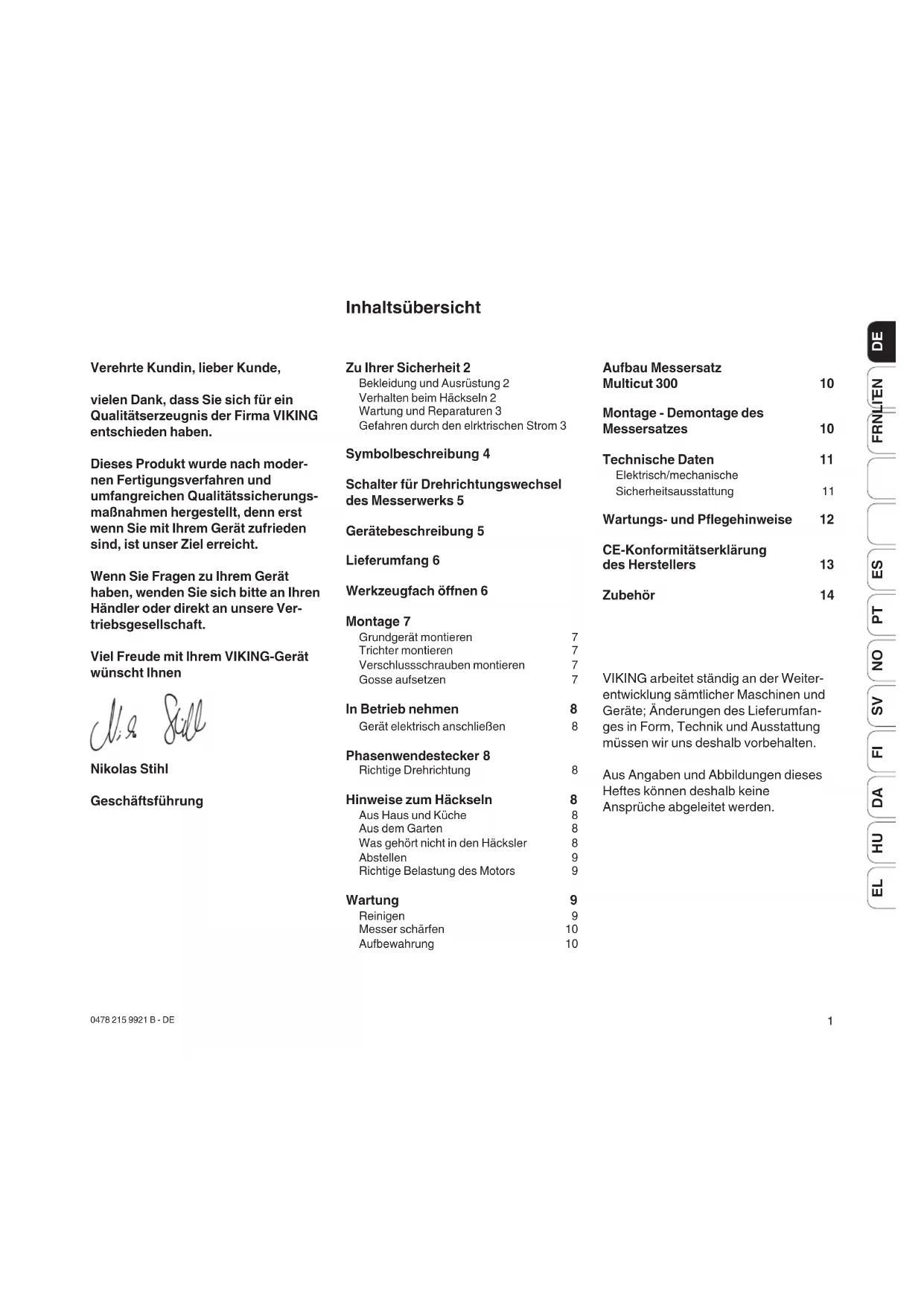

Zu Ihrer Sicherheit 2

Bekleidung und Ausrüstung 2

Verhalten beim Häckseln 2

Wartung und Reparaturen 3

Gefahren durch den elrktrischen Strom 3

Symbolbeschreibung 4

Schalter für Drehrichtungswechsel des Messerwerks 5

Gerätebeschreibung 5

Lieferumfang 6

Werkzeugfach öffnen 6

Montage 7

Grundgerät montieren 7

Trichter montieren 7

Verschlussschrauben montieren 7

Gosse aufsetzen 7

In Betrieb nehmen 8

Gerät elektrisch anschließen 8

Phasenwendestecker 8

Richtige Drehrichtung 8

Hinweise zum Häckseln 8

Aus Haus und Küche 8

Aus dem Garten 8

Was gehört nicht in den Häcksler 8

Abstellen 9

Richtige Belastung des Motors 9

Wartung 9

Reinigen 9

Messer schärfen 10

Aufbewahrung 10

Aufbau Messersatz Multicut 300 10

Elektrisch/mechanische Sicherheitsausstattung 11

Wartungs- und Pflegehinweise 12

CE-Konformitätserklärung des Herstellers 13

Zubehör 14

VIKING arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Aus Angaben und Abbildungen dieses Heftes können deshalb keine Ansprüche abgeleitet werden.

Zu Ihrer Sicherheit

Bei der Arbeit mit dem Gartenhäcksler sind die Unfall-Verhütungsvorschriften unbedingt zu befolgen.

Lesen Sie die gesamte Bedienungsanweisung auf- merksam durch und machen Sie sich mit der Funktion des Gerätes vertraut.

VIKING-Häcksler sind für die private Nutzung konzipiert

und zum Zerkleinern von organischen Küchenabfällen sowie für Pflanzenabfälle geeignet.

Der Gartenhäcksler darf nicht für andere Materialien oder für Arbeiten verwendet werden, die in dieser Bedienungsanweisung nicht beschrieben sind.

Es darf nur die Ausrüstung verwendet werden, die von VIKING geliefert oder ausdrücklich für den Anbau an dieses Gerät freigegeben wurde. Auch dürfen keine Veränderungen vorgenommen werden, da diese zu erhöhter Unfall gefährdung führen können.

- Vor der erstmaligen Benutzung eines neuen Gerätes soll die Einweisung durch den Verkäufer oder einen anderen Fachkundigen erfolgen.

- Der Bedienende ist im Arbeitsbereich des Häckslers gegenüber Dritten verantwortlich. Häckseln Sie niemals während Personen, besonders Kinder, oder Tiere in der Nähe sind.

Jugendliche unter 16 Jahren dürfen den Häcksler nicht bedienen.

- Gartenhäcksler nur an Personen weitergeben (verleihen), die mit diesem Gerät und seiner Handhabung grundsätzlich vertraut sind. Geben Sie die Bedienungsanweisung mit.

Bekleidung und Ausrüstung

- Bei der Arbeit mit dem Gartenhäcksler sollte zweckmäßige Kleidung getragen werden. Diese besteht aus enganliegender Arbeitskleidung, festen Handschuhen und Schuhe mit griffiger Sohle. Grundsätzlich muss eine Schutzbrille benützt werden und bei Holzschnitzelarbeiten ein Gehörschutz.

Verhalten beim Häckseln

• Vor jeder Inbetriebnahme ist das Gerät zu überprüfen, damit es vorschriftsmäßig verschlossen ist. Es muss auf ebenem und festem Untergrund standsicher aufgestellt sein. Nur bei guten Lichtverhältnissen arbeiten. Sicheren Stand einnehmen, ruhig und überlegt arbeiten. Gefährdung anderer durch Umsicht ausschließen.
  • Die Standfläche des Bedieners darf nicht höher der Standfläche des Gerätes sein.
• Nicht auf Asphalt oder beschottertem Untergrund arbeiten, da zurückgeschleudertes Material zu Verletzungen führen kann.

• Beim Einschalten des Motors sowie beim Arbeiten nicht vor der Auswurf öffnung stehen. Im Häcksler darf sich kein Häckselmaterial befinden.

• Bei laufendem Gerät nie Gesicht oder andere Körperteile über Einfülltrichter und vor Auswurf halten, niemals mit den Händen, anderen Körperteilen oder Kleidung in Einfülltrichter oder Auswurfschacht hineingreifen oder an sich bewegende Teile gelangen. Es besteht eine erhebliche Verletzungsgefahr für Augen, Gesicht und Finger.

• Die Zerkleinerungswerkzeuge sind regelmäßig auf sicheren Sitz und auf Beschädigungen zu überprüfen. Sicherstellen, dass stets alle Schrauben angezogen sind.
• Beim Beschicken des Häckslers ist besonders darauf zu achten, dass keine Fremdkörper wie Metallteile, Steine, Kunststoffe usw. in die Häckselkammer gelangen, da dies zu Beschädigungen und Rückschlägen durch den Einfülltrichter führen kann. Verstopfungen aus gleichem Grund beseitigen.
• Achten Sie darauf, dass sich kein Häckselmaterial im Auswurfschacht staut, da dies zu einem schlechten Häckselergebnis oder zu Rückschlägen durch den Einfülltrichter führen kann.
• Vor dem Verlassen des Gerätes ist der Motor auszuschalten und der Netzstecker zu ziehen.

• Anhängen oder Abnehmen des Häckselbehälters nur bei abgeschaltetem Motor vornehmen. Benutzen Sie niemals den Gartenhäcksler mit beschädigten Schutzeinrichtungen.
  • Die vom Hersteller am Gerät installierten Schutzeinrichtungen dürfen nicht entfernt oder überbrückt werden.

• Schalten Sie den Motor aus und ziehen Sie den Netzstecker aus der Steckdose.
  Alle beweglichen Teile müssen ganz zum Stillstand kommen:
  – bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen,
  – bevor Sie den Häcksler überprüfen, reinigen oder Arbeiten an ihm durchführen oder die Gosse öffnen,
  – bevor Sie den Häcksler verlassen – bevor Sie den Häcksler transportieren.

• Falls der Häcksler ungewöhnliche Geräusche entwickelt oder stark zu vibrieren beginnt, ist eine sofortige Überprüfung erforderlich.
• Achten Sie auf den Nachlauf des Schneidwerkzeuges, der nach Abschalten des Motors wenige Sekunden beträgt.
• Häufige Einschaltvorgänge innerhalb kurzer Zeit, insbesondere ein "Spielen" am Einschalter sind zu vermeiden.
• Aufgrund der von diesem Gerät verursachten Spannungsschwankungen beim Hochlauf können bei ungünstigen Netzverhältnissen andere am gleichen Stromkreis angeschlossene Einrichtungen gestört werden. In diesem Fall sind angemessene Maßnahmen durchzuführen (z.B. Anschluss an einen anderen Stromkreis als die betroffene Einrichtung, Betrieb des Gerätes an einem Stromkreis mit einer niedrigeren Impedanz).

Wartung und Reparaturen

Bei Störungen und vor allen Arbeiten am Gerät: Netzstecker aus der Steckdose ziehen.

Nur Wartungsarbeiten ausführen, die in der Bedienungsanweisung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.

VIKING empfiehlt Wartungsarbeiten und Reparaturen nur beim VIKING Fachhändler durchführen zu lassen.

VIKING empfiehlt VIKING Original Werkzeuge, Zubehöre und Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. Nur Original-Ersatzteile verwenden. Die Netzanschlussleitung darf nur von autorisierten Elektro-Fachkräften instandgesetzt bzw. erneuert werden.

• Falls für Wartungsarbeiten Bauteile oder Schutzvorrichtungen entfernt wurden, sind diese umgehend und vorschriftsmäßig wieder anzubringen. Gegen Verletzungen sind bei Arbeiten am Messersatz Handschuhe zu tragen.
• Unleserlich gewordene Gefahren- und Warnhinweise am Gerät sind zu erneuern. Ihr VIKING-Fachhändler hält Ersatzklebeschilder bereit.

Warnung – Gefahren durch den elektrischen Strom

• Besonders wichtig für die elektrische Sicherheit sind Netzkabel, Netzstecker, Ein/Ausschalter und Anschlussleitung. Beschädigte Kabel, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden, um sich nicht der Gefahr eines elektrischen Schlages auszusetzen.
• Daher Anschlussleitung regelmäßig auf Anzeichen einer Beschädigung oder Alterung (Brüchigkeit) überprüfen.
• Halten Sie die Anschlussleitung frei von Verschmutzungen, um Beschädigungen oder Brandgefahr zu vermeiden.
• Ausschließlich Verlängerungskabel für den Außenbereich benützen, da diese feuchtigkeitsisoliert sind. (Siehe Kapitel: In Betrieb nehmen.)
• Obwohl der Antriebsmotor gegen Spritzwasser geschützt ist, darf mit dem Gartenhäcksler nicht bei Regen und auch nicht in nasser Umgebung gearbeitet werden.
• Gerät nicht ungeschützt im Regen abstellen.
• Anschlussleitungen an Stecker und Steckbuchse trennen und nicht an den Anschlussleitungen ziehen.
• Beim Betrieb des Häckslers im Freien soll die Steckdose mit einem Fehlerstrom-Schutzschalter ausgerüstet sein bzw. beim Anschluss ein solcher zwischengeschaltet werden. Nähere Auskünfte gibt der Elektroinstallateur. (Vorschrift in der Schweiz.)

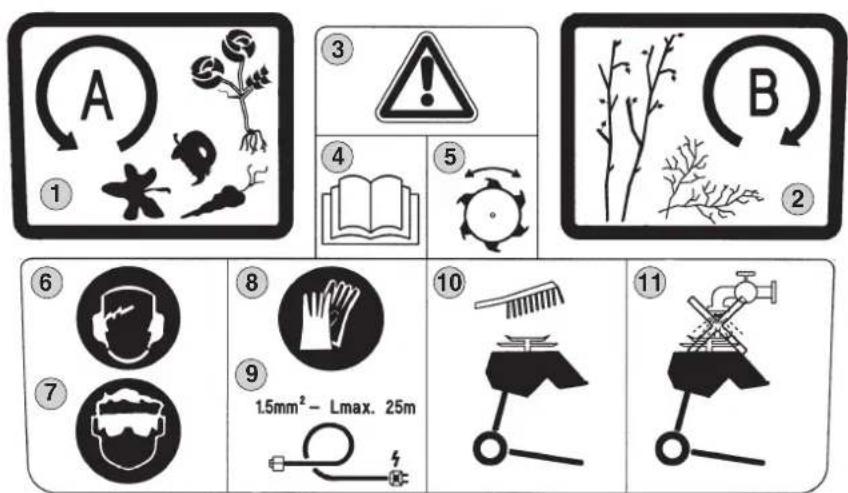

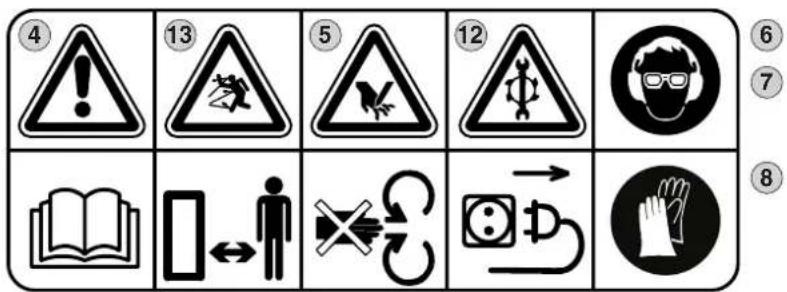

Symbol- Beschreibung

1004513

1. Drehrichtung links (Allerlei Pflanzenreste)
2. Drehrichtung rechts (Buschwerk, Baumschnitt)
3. Achtung!
4. Achtung! Vor Inbetriebnahme Bedienungsanleitung lesen.
5. Achtung! Umlaufendes Werkzeug.
6. Gehörschutz tragen.
7. Schutzbrille tragen.
8. Arbeitshandschuhe tragen.
9. Bei 1,5mm ^2 Kabelquerschnitt beträgt die maximal zulässige Kabellänge 25m.
10. Das Gerät ist mit einem Besen zu reinigen.
11. Das Gerät darf nicht mittels Strahlwasser gereinigt werden.
12. Vor Arbeiten am Schneidwerkzeug, vor Wartungs- und Reinigungsarbeiten, vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist und vor dem Verlassen des Geräts den Motor ausschalten und das Netzkabel vom Gerät abziehen!.
13. Dritte aus dem Gefahrenbereich fernhalten.

Schalter für Drehrichtungswechsel des Schneidwerkes

Schalterstellungen

A

Schalthebel: links; A

Messer linksdrehend für allerlei Pflanzenreste.

Schalthebel: rechts; B

Messer rechtsdrehend für Buschwerk und Baumschnitt.

Achtung: kein erdiges oder mit Steinen durchsetztes Material beschicken, damit kein vorzeitiges Abstumpfen der Messerschneiden eintritt. (Siehe Hinweise zum Häckseln)

1 Grundgerät
2 Stützfuß
3 Räder
4 Gosse
5 Trichter
6 Auswurf
7 Wendeschalter
8 Netzanschluss
9 Verschlussschrauben
10 Werkzeugfach

Schalthebel: Mitte

Motor stopt innerhalb von wenigen Sekunden.

Durchschaltsperre (1)

Verhindert das direkte Umschalten von einer Drehrichtung auf die andere.

HINWEIS: Lassen Sie den Motor vorher zum Stillstand kommen, bevor Sie zum Drehrichtungswechsel umschalten.

Bei dem Modell GE365 Drehrichtung überprüfen! (siehe: Phasenwendestecker)

Lieferumfang

Pos.	Bezeichnung Stk.
1	Grundgerät 1
2	Radfuß 1
3	Radachse 1
4	Anschlag 2
5	Schraube M6x60 2
6	Mutter M6 2
7	Schraube K50x50 2
8	Rad 2
9	Stöpsel 2
10	Stift 2
11	Radkappe 2
12	Gosse	1
13	Trichtergummi 1
14	Trichter	1
15	Einwegschraube K60x18	3
16	Schraubendreher	1
17	Kombischlüssel	1
18	Montagewerkzeug	1
19	Torx-Schlüssel	1
20	Verschlussschraube	2

16 17 18 19 215bu006 VIKING®

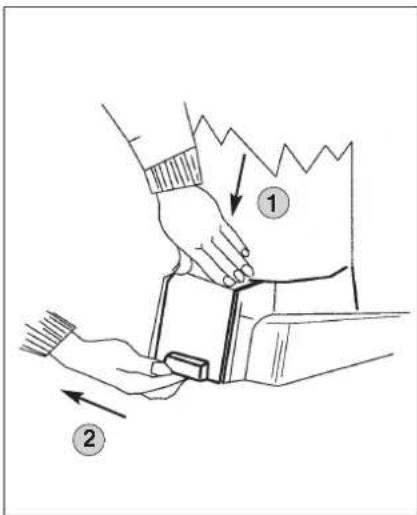

Werzeugfach öffnen

Das für die Montage benötigte Werkzeug befindet sich im Werkzeugfach.

Öffnen des Werkzeugfaches:

① Mit einer Hand den Deckel etwas nach unten drücken.
② Mit der zweiten Hand wird der Deckel abgezogen.

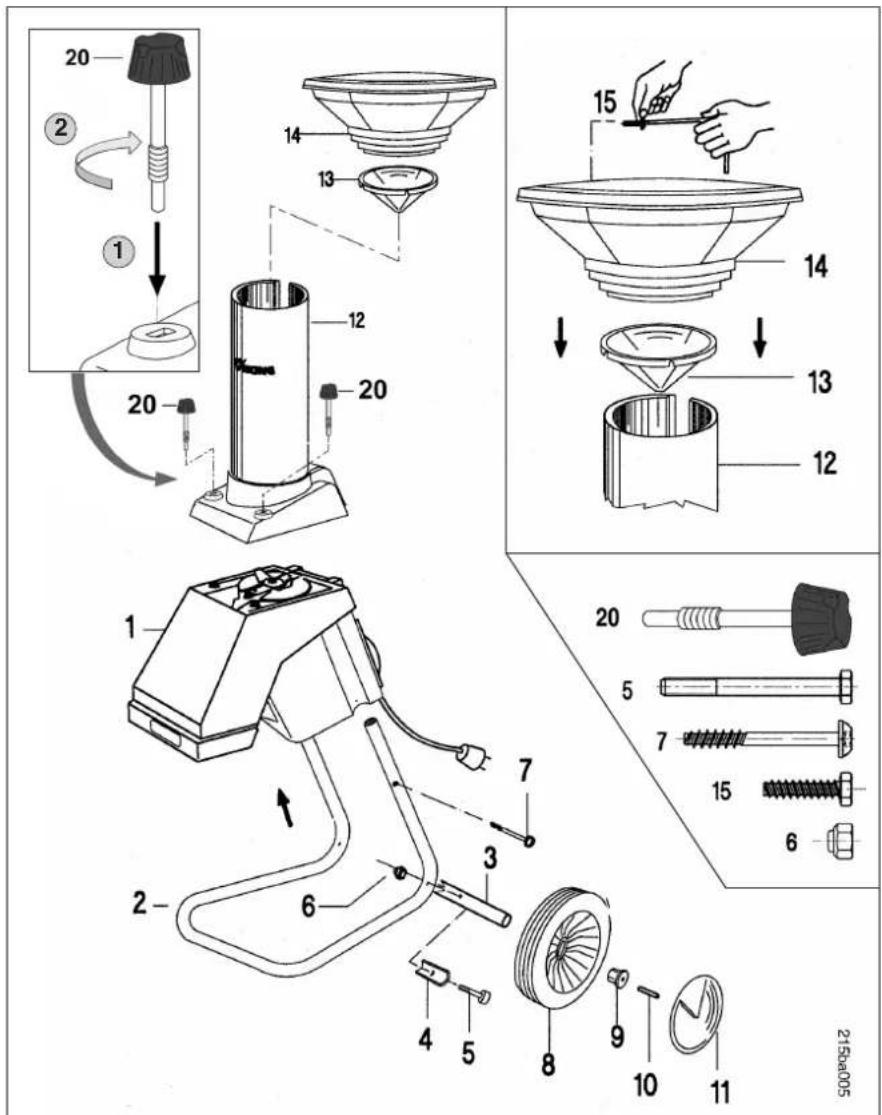

Montage

1. Grundgerät montieren

Stecken Sie das Grundgerät 1 auf den Stützfuß 2 und ziehen die Schrauben 7 mittels dem Trox-Schlüssel 19 vorerst leicht an.

Anschließend ist die Radachse 3 und der Anschlag 4 mit den Schrauben 5 und Muttern 6 an den Stützfuß 2 zu montieren. (Kombischlüssel 17)

Hierauf werden die Räder 8 und die Stöpsel 9 auf die Radachse 3 gesteckt. Die Stöpsel 9 sind durch das Einschlagen der Stifte 10 mit einem Hammer zu fixieren.

Als nächstes drücken Sie die beiden Radkappen 11 auf die Räder 8 und stellen das Gerät auf eine ebene Grundfläche. Abschließend werden die Schrauben 7 festgezogen. (Torx-Schlüssel 19)

2. Trichter montieren

Setzen Sie den Trichtergummi 13 und den Trichter 14 auf die Gosse 12 und befestigen Sie diese Teile mit den Einwegschrauben 15 unter Verwendung des Schraubendrehers 16.

3. Verschlussschraube montieren

① Verschlussschraube 20 am Langloch ansetzen.
② Verschlussschraube 20 mit Druck vollständig eindrehen.

① ② 215ba008

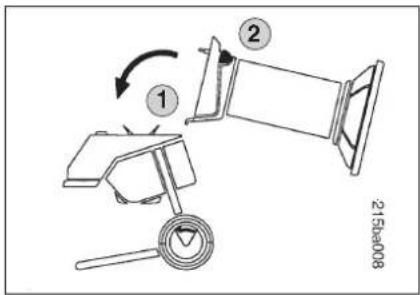

4. Gosse aufsetzen

① Gosse 12 am Scharnier ins Grundgerät 1 einhängen und aufsetzen.

② Beide Verschlussschrauben gleichzeitig festziehen.

In Betrieb nehmen

3 × 1.5 ~mm^2-Lmax. 25 ~m

Gerät elektrisch anschließen

Die Netzanschlussleitung muss mit 10 bzw 16 Ampere abgesichert sein. (siehe Techn. Daten) Als Anschlussleitungen dürfen nur Leitungen verwendet werden, die nicht leichter sind als Gummischlauchleitungen H07 RN-F DIN/VDE 0282 und einen Mindestquerschnitt von 3 x 1,5 mm² bis zu 25m bzw. 3 x 2,5 mm²ab 25 m aufweisen. Die Kupplungen der Anschlusskabel müssen aus Gummi oder gummiüberzogen sein und der Norm DIN/VDE 0620 entsprechen. Bei Drehstrommodellen muss eine CEE-Steckvorrichtung 16 A verwendet werden sowie eine 5polige Leitung. Die Steckvorrichtungen müssen spritzwassergeschützt sein. Ungeeignete Verlängerungskabel führen zu Leistungsverlusten und können Motorschäden verursachen. (Siehe dazu auch Kapitel: Zu Ihrer Sicherheit!)

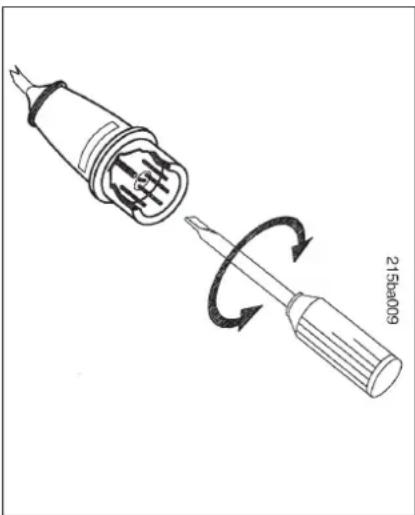

Phasenwendestecker

Richtige Drehrichtung

Das Messerwerk dieser Häcksler-modelle ist linksdrehend bei Blickrichtung von oben durch die Gosse auf das Messerwerk bei Schalterstellung A.

Bei dem Drehstrommodell GE365 ist die Drehrichtung zu überprüfen. Bei Falschlauf muss der Motor am Phasenwendestecker umgepolt werden.(Siehe Abbildung oben)

Hinweise zum Häckseln

Was kann gehäckselt werden?

Aus Haus und Küche

Obst- und Gemüseabfälle. Zeitungspapier, Packpapier, Wellpappe, Holzwolle, modriges Holz, Obstkistchen aus dünnem Holz ohne Nägel. Papier und Pappe vorher in Wasser einweichen.

Aus dem Garten

Baum- und Heckenschnitt, Beerensträucher, Rosenschnitt, verblühte Blumen (Herbstabraum), Kartoffelkraut, Tomatensträucher, Bohnen- und Erbsenstroh, Grasschnitt, Heu und Stroh, Gemüseabfälle, Blätter, Sträucher, Laub, etc.

Was gehört nicht in den Häcksler?

Steine, Glas, Metallteile, Kunststoffe, chemische Reinigungsmittel, bedrucktes Papier (Illustrierte sowie Prospekte). Dickes Holz und Hartholz. Grundregel: Materialien, die nicht auf den Kompost gehören, sollen auch nicht mit dem Häcksler verarbeitet werden. Baum- und Heckenschnitt sollten sofort in frischem Zustand verarbeitet werden, da so die Häckslerleistung am größten ist.

Wartung

Abstellen

Stellen Sie den Motor erst ab, wenn der Häcksler ganz leer ist. Sonst kann es dazu kommen, dass die Messer bei der Wiederinbetriebnahme blockiert sind.

Richtige Belastung des Motors

Der Gartenhäcksler darf nur so stark beansprucht werden, dass die Motor-drehzahl dabei nicht wesentlich absinkt. Tritt beim Arbeiten trotzdem eine Überlastung auf, schaltet der eingebaute Thermo-Schutzschalter den Motor selbsttätig ab.

Wichtig: Um Überhitzungsschäden am Motor zu vermeiden, darf das Gerät erst nach einer Abkühlzeit von ca. 10 Min. wieder betrieben werden. Wenn der Häcksler blockiert ist: Sofort Motor ausschalten und Stecker ziehen. Danach die Ursache der Störung beseitigen.

Bei häufigem Auslösen des Thermo-Schutzschalters können folgende Ursachen vorliegen:

• Anschlussleitung nicht geeignet, siehe „Elektrischer Stromanschluss“
• Netzüberlastung
• Gerät überlastet durch zu hohe Häckselgutmengen oder stumpfe Messer

Reinigen

Gerät nach jedem Einsatz gründlich reinigen. Eine pflegliche Behandlung schützt das Gerät vor Schäden und verlängert die Nutzungsdauer. Zerkleinerungswerkzeuge incl. Häckselkammer mit handelsüblichen Mitteln gegen Korrosion schützen (z.B. Rapsöl).

Elektromotore sind gegen Spritzwasser geschützt und besitzen auf der Werkzeugwelle ein Dichtlabyrinth mit zusätzlichem Dichtring. (siehe Abb.) Dieser sollte regelmäßig überprüft werden (z.B. beim Messerschärfen). Gerät nur mit Bürste reinigen Niemals Strahlwasser auf Motorteile, Dichtungen und Lagerstellen und auf elektrische Bauteile wie Schalter richten. Eine teure Reparatur könnte die Folge sein!

Elektromotore sind wartungsfrei.

215ba010 1

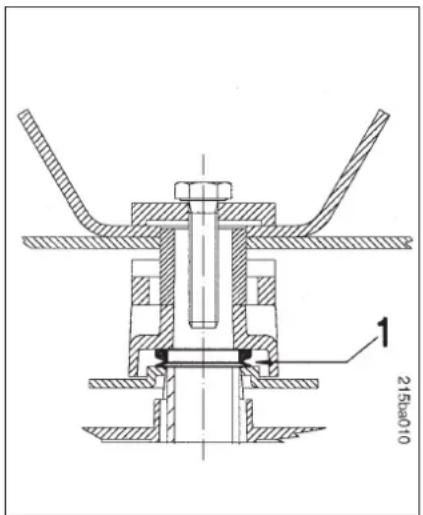

Motorabdichtung mit Dichtlabyrinth und Dichtring (1) Der Dichtring wird nach Abnahme vom Messersatz und Messeraufnahme zugänglich.

Achtung: Ziehen Sie bei allen Wartungsarbeiten und Arbeiten am Zerkleinerungswerkzeug den Netzstecker. Berühren Sie nie ein Teil vom Messersatz, solange dieser nicht stillsteht.

Aufbau Messersatz Multicut 300

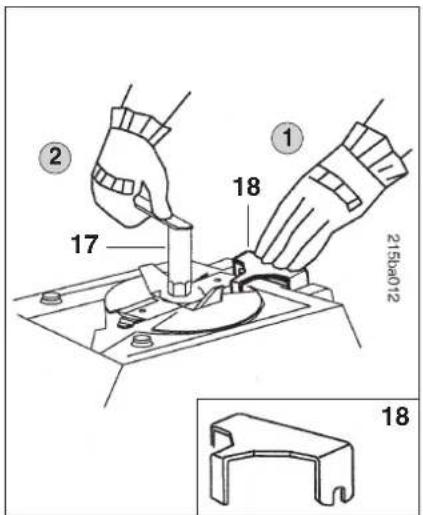

Montage – Demontage des Messersatzes

Messersatz schärfen

Wenn sich das Häckselergebnis mit der Zeit verschlechtert, ist wahrscheinlich das Häckselmesser abgestumpft. Dieses wird unter Beachtung folgender Punkte nachgeschärft:

• Messer beim Schleifen kühlen, z.B. mit Wasser. Eine Blaufärbung darf nicht auftreten, da sonst die Schneidhaltigkeit vermindert ist.
• Messer gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden.
• Messer vor dem Einbau auf Beschädigungen kontrollieren: Diese müssen erneuert werden, wenn Kerben und Risse sichtbar sind, oder wenn die Schneiden bereits 3 mm zurückgeschärft sind. (Verschleißgrenze)

Aufbewahrung

Der Raum zur Aufbewahrung soll trocken, staubarm und außer Reichweite von Kindern sein. Eventuelle Störungen am Gerät besser vor der Einlagerung beheben, damit sich dieses stets in einem betriebs -sicheren Zustand befindet.

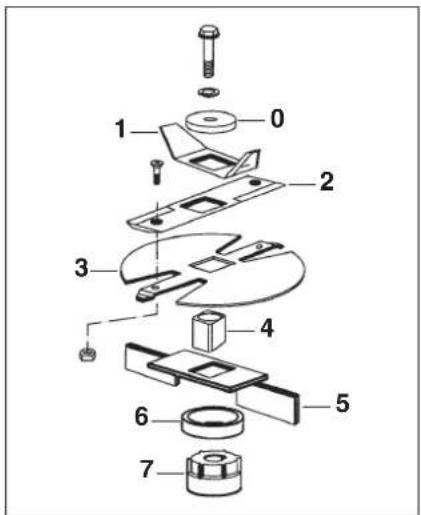

Die Bauteile des Messerwerkes müssen 90°zueinander versetzt eingebaut werden. (Siehe Abb.)

0 Klemmscheibe

1 Vorzerkleinerer
2 Kombi-Messer
3 Multicutscheibe
4 Vierkant
5 Auswerfer
6 Distanzrohr
7 Dichtringabdeckung

VIKING empfiehlt VIKING Original Werkzeuge, Zubehöre und Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

2 ① 18 17 2156a012 ②

• Die auf der Abbildung ersichtliche Reihenfolge muss beim Einbau eingehalten werden.
- Alle Schrauben fest anziehen!

Achtung:

Verletzungsgefahr! Nur mit Handschuhen arbeiten.

Technische Daten

• Direktantrieb durch Elektromotor.
• Abdichtung von der Häckselkammer zum Motor mit Labyrinth und zusätzlichem Dichtring.
• Gosse abnehmbar. Befestigung mit Scharnier und 2 Verschlussschrauben.

Elektrisch/mechanische Sicherheitsausstattung

Zum persönlichen Schutz für den Benutzer besitzen beide Baureihen folgende Sicherheitsvorrichtungen:

Motorstop. Der Motor kann nur bei korrekt verschlossener Gosse in Betrieb gesetzt werden. Beim Öffnen des laufenden Gerätes schaltet dieser selbsttätig ab.

Motor-Auslaufbremse. Verkürzt die Auslaufzeit vom Abschalten bis Messerstillstand auf wenige Sekunden.

Motor-Wiederanlaufsperre. Das Gerät kann nur mit dem Schalter in Betrieb gesetzt werden und nicht durch Einstecken der Anschlussleitung in die Steckdose.

Elektrische Angaben
GE 345 GE 365

Spannung 230 V ~ 400 V - 3~
Aufnahmeleistung 2,2 kW 3 kW	2,1 kW - GE 345 CH
Max. Drehzahl 2800/min 2800/min
Stromaufnahme 10 A	4,8 A
Absicherung mind. (D / CH)	16 / 10 A träge	10 / 10 A träge
Frequenz	50 Hz	50 Hz
Schutzklasse	I	I
Schutzart	Spritzwasser- Spritzwasser-geschützt	geschützt
Besonderheit	Drehrichtungswechsel durch Wendeschalter
Gemäß Richtlinie 2000/14/EG:
Garantierter Schallleistungspegel L_WA	108 dB	108 dB
Gemäß EN 13683:
Schalldruckpegel am Arbeitsplatz L_pA	101 dB	101 dB
Maße und Gewichte
Abmessung L/B/H cm	66/52/135	66/52/135
Gewicht kg	31	33
Anziehmoment
Messersätze	50 Nm	50 Nm

Wartungs- und Pflegehinweise

Wichtige Hinweise zur Wartung und Pflege, für die Produktgruppe

Garten-Häcksler Elektro

Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermäßigem Verschleiß an Ihrem VIKING-Gerät:

1. Verschleißteile

Manche Teile des VIKING-Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden.

Dazu gehören u.a.:

• Messer
• Messerscheibe

2. Einhaltung der Vorgaben dieser Gebrauchsanleitung

Benutzung, Wartung und Lagerung des VIKING-Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.

Dies gilt insbesondere für:

• falscher elektrischer Anschluss (Spannung)
• nicht ausreichend dimensionierte Zuleitung (Querschnitt)
• nicht bestimmungsgemäße Verwendung des Produktes
• nicht von VIKING freigegebene Veränderungen am Produkt
• Die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind.
• Einsatz des Produktes bei Sport- oder Wettbewerbs-Veranstaltungen
• Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen

3. Wartungsarbeiten

Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.

VIKING empfiehlt Wartungs arbeiten und Reparaturen nur beim VIKING Fachhändler durchführen zu lassen.

VIKING Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt, können Schäden auftreten, die der Benutzer zu verantworten hat.

Dazu zählen unter anderem:

• Schäden am Antriebsmotor infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung oder unzureichender Reinigung der Kühlluftführung (Ansaugschlitze)
• Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung
• Schäden am Gerät durch die Verwendung von qualitativ minderwertigen Ersatzteilen.
• Schäden infolge nicht rechtzeitig oder unzu reichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhändlern durchgeführt wurden.

CE-Konformitätserklärung des Herstellers

Wir,

VIKING GmbH

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

erklären, dass die Maschine

Zerkleinerungsmaschine für Pflanzenreste mit Elektromotor

Fabrikmarke: VIKING

Typ: GE 345

GE 365

Serienidentifizierung: 6000

mit folgenden EG-Richtlinien übereinstimmt:

98/37/EC, 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC

Das Erzeugnis ist in Übereinstimmung mit der folgenden Norm entwickelt und gefertigt worden:

EN 13683

EN 60335

Angewandtes Konformitätsbewertungsverfahren:

Anhang V (2000/14/EC)

Aufbewahrung der Technischen Unterlagen:

VIKING GmbH Produktzulassung

Gemessener Schallleistungspegel: 107 dB(A)

Garantierter Schallleistungspegel: 108 dB(A)

Die Angabe des Baujahres befindet sich am Typenschild des Produktes.

Langkampfen, den 02. 01. 2008

VIKING GmbH

Weiglhofer

Leiter Entwicklung

Zubehör

2150a013

Umweltschutz

Verpackungen, Gerät und Zubehör sind aus recycling - fähigen Materialien herge stellt

und entsprechend zu entsorgen.

Die getrennte, umwelt gerechte Entsorgung von Materialresten fördert die Wiederverwendbarkeit von Wertstoffen.

Häckselbehälter

Art.-Nr.: 6903 760 2520

(nicht im Lieferumfang enthalten)

Eine sehr nützliche Ergänzungsausrüstung ist der auf Wunsch erhältliche Häckselbehälter, der direkt am Häckslerauswurf eingehängt wird. Der volle Häckselbehälter ist bequem zu tragen und entleeren.

Fassungsvermögen: 80 Liter

Survey of Contents

Dear customer,

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

Hans Peter Stihl-Straße 5

6336 Langkampfen / Kufstein (Autriche)

Elektrisch/mechanische veiligheidsin- richtingen 11

Elektrisch/mechanische veiligheidsinrichtingen

Elektrische gegevens

GE 345 GE 365

Spanning 230 V \~ 400 V - 3\~

Vermogen 2,2 kW 3 kW

2,1 kW - GE 345 CH

Max. toerental 2800/min 2800/min

Stroomsterkte 10 A 4,8 A

Hiertoe behoren o.a.:

• Messen
• Messenschijf

Hans Peter Stihl-Straße 5

Hans Peter Stihl-Straße 5

A-6336 Langkampfen bei Kufstein

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

declara que a máquina

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

bekrefter at maskinen

Kompostkvern, elektrisk

Merke: VIKING

Type: GE 345

GE 365

Serienr: 6000

er i overensstemmelse med følgende EU-retningslinjer:

98/37/EC, 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

Intygar härmed att:

Kompostkvarn, eldriven

Fabrikat: VIKING

Maskin: GE 345

GE 365

Konstruktionsgrupp: 6000

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

Art.-Nr.: 6903 760 2520

Hans Peter Stihl-Straße 5.

A-6336 Langkampfen / Kufstein

A-6336 Langkampfen/Kufstein
