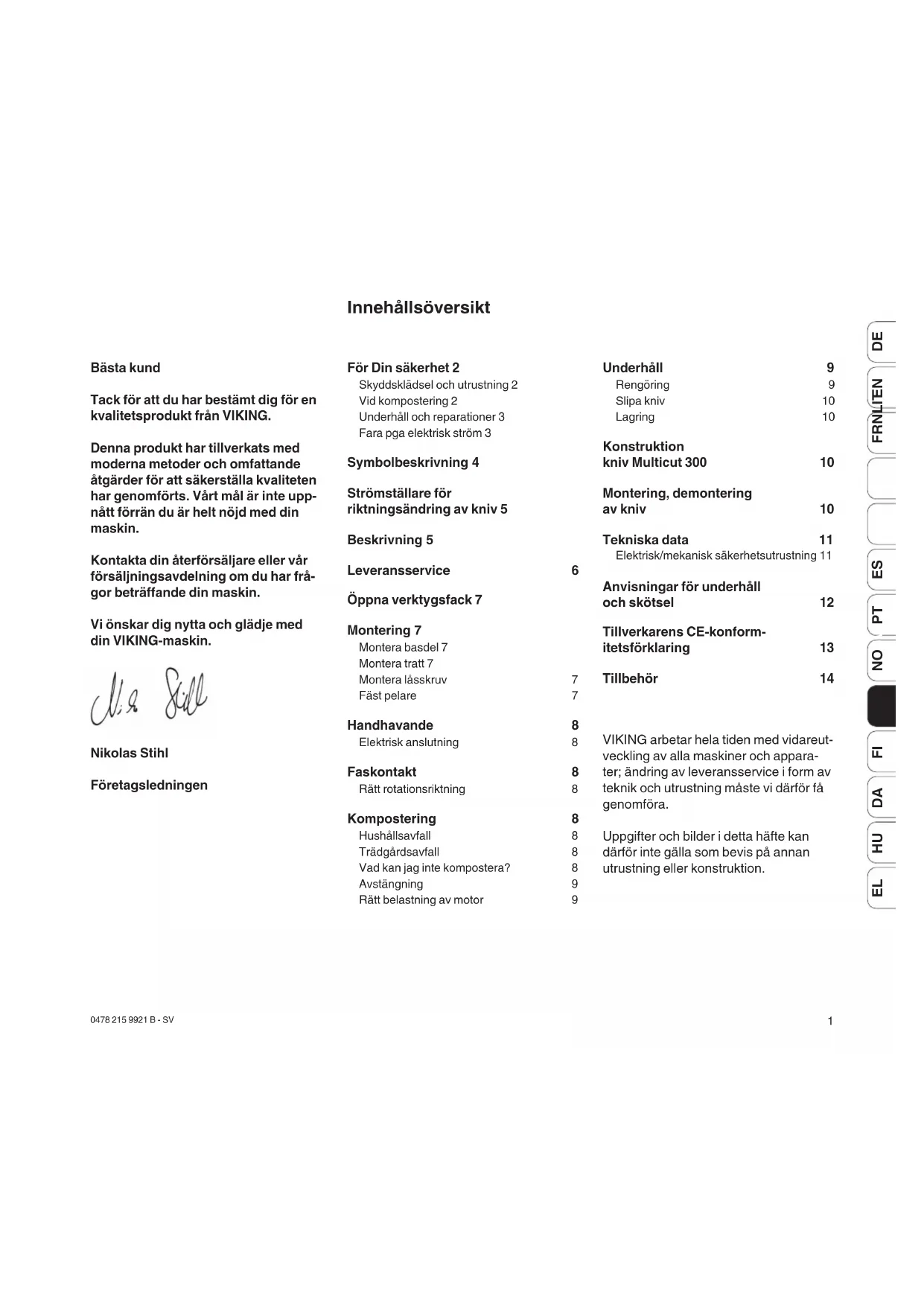

För Din säkerhet 2

Skyddsklädsel och utrustning 2
Vid kompostering 2
Underhåll och reparationer 3
Fara pga elektrisk ström 3

Symbolbeskrivning 4

Strömställare för

riktningsändring av kniv 5

Beskrivning 5

Leveransservice

Öppna verktygsfack 7

Montering 7

Montera basdel 7

Montera tratt 7

Montera lässkruv

Fäst pelare

Handhavande

Elektrisk anslutning

Faskontakt

Rätt rotationsriktning

Kompostering

Hushållsavfall

Trädgårdsavfall

Vad kan jag inte kompostera?

Avstängning

Rätt belastning av motor

Underhåll 9

Rengöring 9

Slipa kniv 10

Lagring 10

Konstruktion

kniv Multicut 300 10

Elektrisk/mekanisk säkerhetsutrustning 11

Anvisningar för underhåll

och skötsel 12

Tillverkarens CE-konform-

itetsförklaring 13

Tillbehör 14

8

8 VIKING arbetar hela tiden med vidareut-

veckling av alla maskiner och appara-

8 teknik och utrustning måste vi därför få genomföra.

8 Uppgifter och bilder i detta häfte kan

8 därför inte gälla som bevis på annan

8 utrustning eller konstruktion.

För Din säkerhet

Vid arbete med kompostkvarnen skall alltid säkerhets- och olycksfallsföreskrifterna följas.

Läs hela bruksanvisningen noggrant innan du använder trimmern första gången och förvara den på ett säkert ställe för senare referens.

Bekanta dig med reglagen och maskinens användning.

VIKING-kompostkvar- nar är till för privat användning och är lämpliga för kompostering av organiskt avfall från hushåll och trädgård.

Kompostkvarnen får inte användas för material eller för arbeten, som inte står i denna bruksanvisning.

Man får bara använda utrustning, som har levererats av VIKING eller som har godkänts för denna apparat. Inga ändringar får genomföras, eftersom detta kan medföra ökad olycksrisk.

• Före användning av den nya apparaten skall kunden informeras av försäljaren eller av annan fackkunnig person.

• Den som använder kompostkvar-nen ansvarar för tredje part som uppehåller sig i kompostkvarnens arbetsområde. Använd inte kom-postkvarnen om andra personer, särskilt barn eller djur, finns i närheten. Kompostkvarnen får inte skötas av personer under 16 år.

• Arbeta inte med maskinen efter för- täring av alkohol, medicin eller droger som kan påverka reaktionsförmågan.

• Låna bara ut kompostkvarnen till personer som känner till apparaten och hanteringen av denna. Bruksanvisningen skall alltid följa med.

Skyddsklädsel och utrustning

- Vid arbete med kompostkvarnen skall alltid lämplig klädsel bäras. Lämplig klädsel är åtsmitande arbetskläder, skyddshandskar och skor med grov sula. Skyddsglasögon måste alltid bäras och hörselskydd vid kompostering av träbitar.

Vid kompostering

- Kompostkvarnen måste kontrolleras före varje gång den används så att den är tillstängd enligt föreskrifterna. Den måste stå stabilt på jämnt och hårt underlag. Arbeta bara under goda ljusförhållanden. Stå stadigt, arbeta lugnt och överlagt. Var försiktig så att du inte utsätter andra för fara.

• Användarens position får inte vara högre än kvarnens position.
• Stå inte framför utkastöppningen när motorn startas och inte heller under arbetet. Kompostkvarnen måste vara tom vid start.
• Håll aldrig ansiktet eller andra kroppsdelar över inmatningstratten, stick aldrig in händerna, andra kroppsdelar eller kläder i inmatningstratt eller ut kast - öppningen och håll dem borta från rörliga delar. En avsevärd risk för skador på ögon, ansikte och fingrar föreligger.
• Kontrollera regelbundet att skärverktygen sitter fast och är oskadade. Kontrollera att alla skruvar är åtdrag na.
• Vid inmatning i kompostkvarnen är det särskilt viktigt att se till att inga främmande föremål som t. ex. metalldelar, stenar, plast etc. kommer in i kvarnen eftersom det kan medföra skador och tillbakaslag genom inmatningstratten. Avlägsna tilltäppningar av samma anledning.
• Se till att inte för mycket grenmaterial samlas i utkastschaktet. Detta leder till försämrat resultat eller tillbakaslag genom inmatningstratten.
• Koppla från motorn och dra ur elsladden innan du lämnar kvarnen.

• Tätt förekommande tillkopplingar inom en kort tid, speciellt "lek", med tillkopplingskontakten, ska undvikas.

• På grund av de spänningsvariationer som maskinen orsakar vid start kan under ogynnsamma omständigheter andra apparater, som är inkopplade på samma strömkrets, störas. Om detta inträffar måste lämpliga åtgärder vidtas (t ex anslutning till en annan strömkrets än den drabbade apparaten, användning av maskinen på en strömkrets med lägre impedans).

• Häng på eller ta av hackelsebehållaren bara med frånkopplad motor.
• Använd aldrig kompostkvarnen med skadade skyddsanordningar.
• De skyddsanordningar som installerats av kvarnens tillverkare får inte tas bort eller kringgås.
• Koppla från motorn och dra ut elkontakten.

Alla rörliga delar måste stå stilla:

– innan blockerade delar lossas eller stopp i kvarnen åtgärdas.
– innan kompostkvarnen kontrolleras, rengörs eller arbeten på den genomförs eller pelaren öppnas.
- om kompostkvarnen lämnas.
- före transport.

• Om kompostkvarnen ger ifrån sig ovanliga ljud eller börjar att vibrera kraftigt, då skall den kontrolleras omedelbart.
• Observera att kniven inte stannar med en gång, utan det tar ett par sekunder efter avstängning av motorn.

Underhåll och reparationer

Vid störningar och före alla arbeten på apparaten: dra ut nätkontakten ur eldosan.

Utför bara underhållsarbeten som står i bruksanvisningen.

Låt Servande fackhandel utföra alla andra arbeten.

VIKING rekommenderar att underhållsarbeten och reparationer endast utförs av VIKING Servande fackhandel.

VIKING rekommenderar att använda original VIKING verktyg, tillbehör och reservdelar. Dessa verktyg är optimalt anpassade till maskinen och användarens krav. Nätsladden får bara repareras resp. bytas ut av en auktoriserad el-affär.

• Om komponenter eller skyddsan-ordningar har demonterats pga underhållsarbeten, då skall dessa monteras omedelbart och enligt föreskrifterna. Skyddshandskar skall bäras som skydd mot skador vid arbeten på kniven.
• Oläsliga varningsanvisningar på appa- raten skall bytas ut. VIKING-försäljaren har klisteretiketter i reserv.

Varning –

Fara pga elektrisk ström

• Särskilt viktiga för den elektriska säkerheten är nätkabeln, nätkontak-ten, strömställaren för på-/avstäng-ning och nätsladden. Skadade kablar, kopplingar eller kontakter eller nätsladdar som inte motsvarar föreskrifterna får inte
  användas, så att man inte utsätter sig för risken för en elektrisk stöt.
• Kontrollera därför nätsladden regelbundet på skador eller ålderdom (spröd).
• Använd alltid förlängningskabel för yttre användning, eftersom dessa är isolera-de mot fukt. (se kapitel: Handhavande.)
• Fast drivmotorn är skyddad mot vatten-sprut, så får man inte använda kom-postkvarnen vid regn och i blöt omgivning.
• Ställ inte apparaten oskyddad i regn.
• Lossa nätsladdarna vid kontakterna och vid kontaktbussningarna, dra inte i nätsladdarna.
• Vid användning av kompostkvarnen ute i det fria, skall eldosan vara utrustad med en jordfelsbrytare resp. vid anslutning en sådan kopplas i mellan. Ytterligare upplysningar fås av el-installatören.

(Föreskrift i Schweiz.)

Symbolbeskrivning

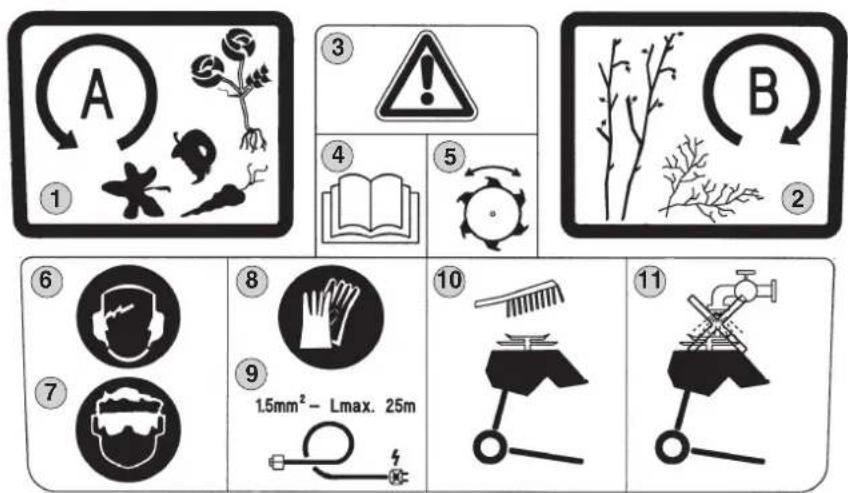

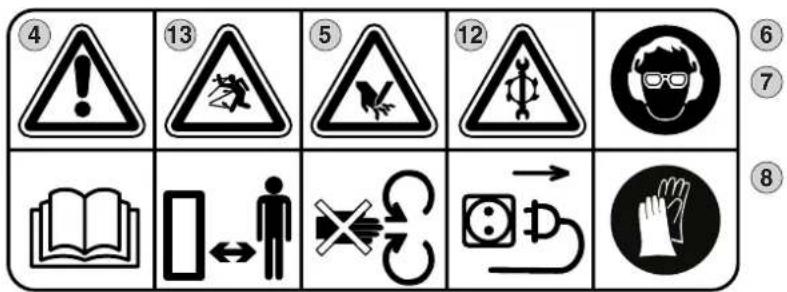

A ① ③ ④ ⑤ B ⑥ ⑦ ⑧ ⑨ 1.5mm² - Lmax. 25m ⑩ ⑪

1. Rotationsriktning vänster (alla plantrester)
2. Rotationsriktning höger (buskar, trädgrenar)
3. Varning!
4. Varning! Läs bruksanvisningen före användning.
5. Varning! Roterande kniv.
6. Bär hörselskydd.
7. Bär skyddsglasögon.
8. Bär skyddshandskar.
9. Vid 1,5 mm ^2 kabeltvärsnitt är max. tillåten kabellängd 25 m.
10. Apparaten skall rengöras med en borste.
11. Apparaten får inte rengöras med en vattenstråle.
12. Innan du genomför arbeten med skärverktyg, underhållsarbeten och reparationer eller kontrollerar om anslutningskabeln har snott sig eller är skadad och innan du lämnar maskinen utan uppsikt måste den stängas av och stickkontakten dras ur.
13. Håll undan andra personer från arbetsområdet.

Strömställare för riktningsändring av kniv

Strömställarlägen

Kniven går åt vänster för alla plantrester.

Reglage: höger; B

Kniven går åt höger för buskar och trädgrenar.

Observera: Lägg inte i jordigt material eller material med stenar i, så att kniven inte blir slö i förtid. (se kapitel: Kompostering)

Reglage i mitten

Motorn stannar inom ett par sekunder.

Spärr (1)

Hindrar att man direkt växlar över från en rotationsriktning till den andra.

ANVISNING: Låt motorn stanna, innan rotationsriktningen ändras.

På modell GE 365: kontrollera rotationsriktningen! (se: Faskontakt)

Beskrivning

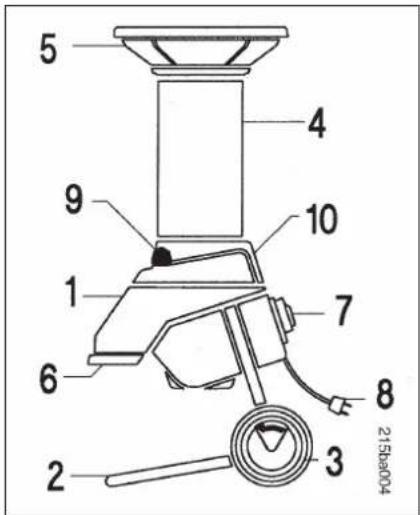

5 4 9 10 1 7 6 8 2 3 215be004

1 Basdel
2 Stödfot
3 Hjul
4 Pelare
5 Tratt
6 Öppning
7 Strömställare för riktningsändring
8 Nätsladd
9 Skruvar
10 Verktygsfack

Leveransservice

Pos. Beteckning st.
1 Basdel 12 Hjulfot 13 Hjulaxel 14 Anslag 25 Skruv M6x60 26 Mutter M6 27 Skruv K50x50 28 Hjul 29 Plugg 210 Stift 211 Navkapsel 212 Pelare 113 Trattgummi 114 Tratt 115 Engångsskruv K60x18 316 Skruvmejsel 117 Kombi-nyckel 118 Monteringsverktyg 119 Torx-nyckel 120 Lässkruv 2

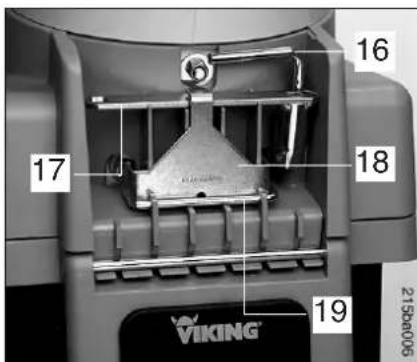

16 17 18 19 2130e005 VIKING®

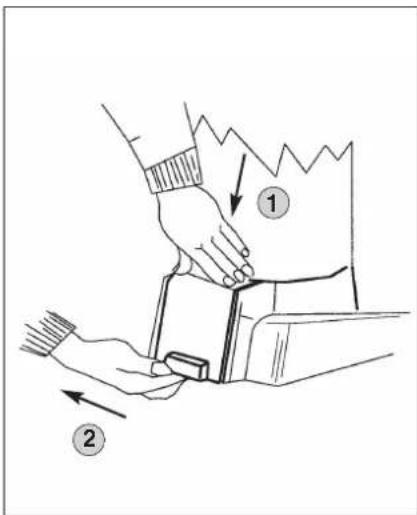

Öppna verktygsfack

Verktyg som är nödvändigt för montering finns i verktygsfacket.

Öppna verktygsfack:

① Tryck ned locket litet med en hand.
② Dra loss locket med den andra handen.

Montering

Montera basdel

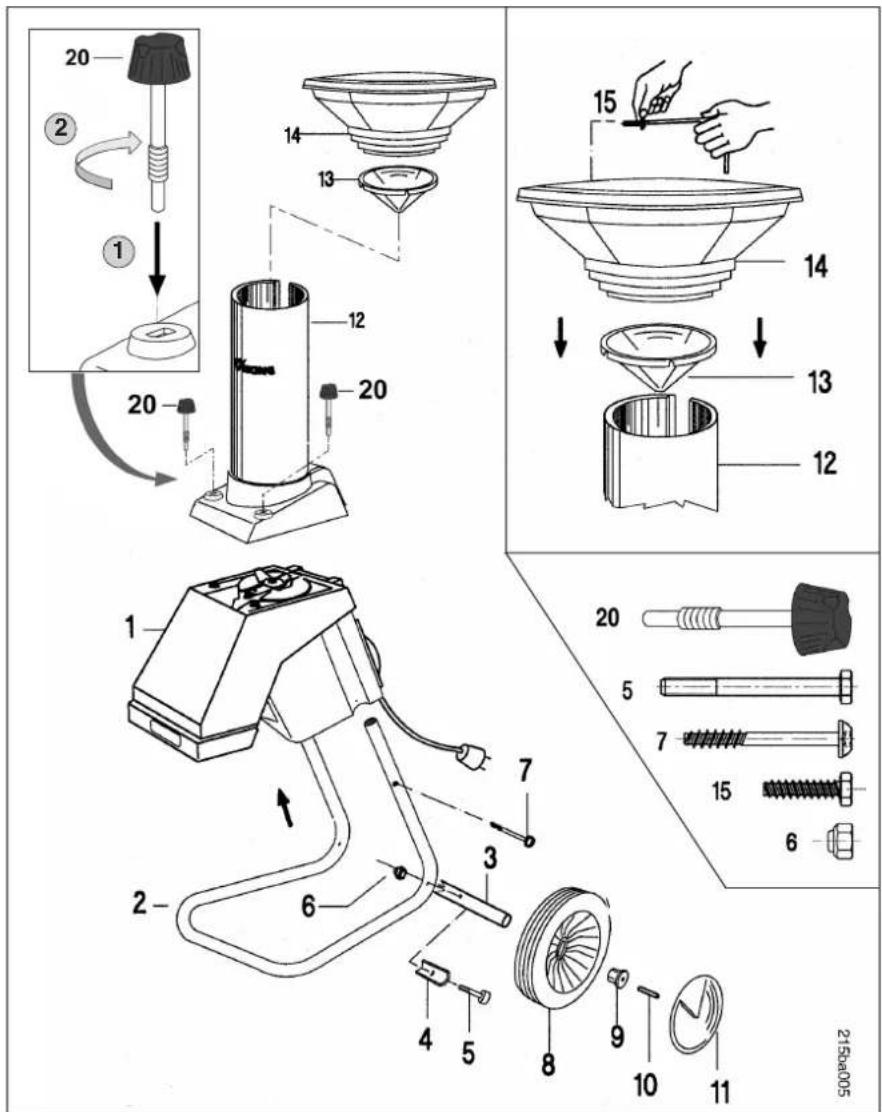

① Sätt basdelen 1 på stödfoten 2 och dra åt skruvarna 7 lätt med Troxnyckeln 19.
② Montera sedan hjulaxeln 3 och anslaget 4 på stödfoten 2 med skruvarna 5 och muttrarna 6. (kombinyckel 17)
③ Sedan skall hjulen 8 och pluggarna 9 monteras på hjulaxeln 3. Fixera pluggarna 9 genom att slå in stiften 10 med en hammare.
④ Tryck sedan fast de båda navkapslarna 11 på hjulen 8 och ställ apparaten på ett plant underlag. Dra sedan åt skruvarna 7 helt. (Torxnyckel 19)

Montera tratt

Sätt på trattgummit 13 och tratten 14 på pelaren 12 och fäst dem med engångsskruvarna 15 och skruvmejseln 16.

Montera låsskruv

① Sätt an lässkruv 20 i det avlånga hålet.
② Skruva i lässkruv 20 fullständigt med tryck.

① ② 215a008

Fäst pelare

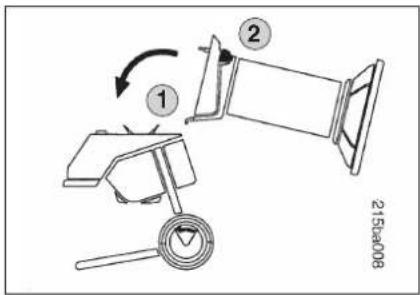

① Fäst pelaren 12 på gångjärnet i basdelen 1.
② Dra åt båda skruvarna samtidigt.

Handhavande

3 × 1.5 ~mm^2- Lmax. 25m

Elektrisk anslutning

Nätsladden måste vara säkrad med 10 resp. 16 ampere (se Tekniska data). Som nätsladd används elledningar, som inte är lättare än gummisladdar enligt H0cc7 RN-F DIN/VDE 0282 och med tvärsnitt minst 3 x 1,5 mm² upp till 25 m resp. 3 x 2,5 mm² från och med 25 m.

Nätkablarnas koppling måste vara av gummi eller ha ett gummihölje och motsvara DIN/VDE 0620.

På växelströmsmodeller måste en CEE-kontaktanordning 16 A och en 5-pols ledning användas.

Kontaktanordningarna måste vara skyddade mot vattensprut.

Olämpliga förlängningskablar medför effektförlust och kan orsaka motor-ska-dor. (se kapitel: För Din säkerhet!)

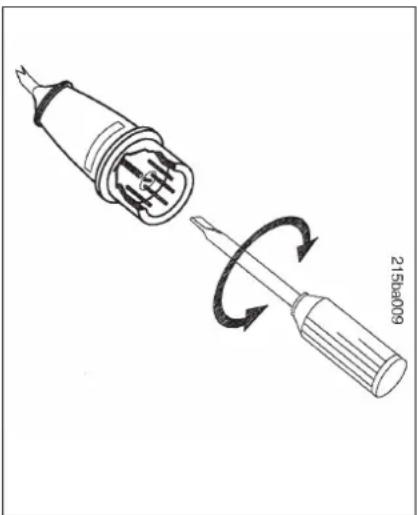

Faskontakt

Rätt rotationsriktning

Kniven på denna kompostkvarnmodell roterar åt vänster om man tittar in i pelaren uppifrån vid läge A.

På växelströmsmodellen GE 365 skall rotationsriktningen kontrolleras. Vid fel rotationsriktning måste motorns anslutning ändras på faskontakten. (se illustrationen upptill)

Kompostering

Vad kan jag kompostera?

Hushållsavfall

Frukt- och grönsaksavfall. Tidningspapper, omslagspapper, wellpapp, träull, ruttnande trä, fruktlådor av tunt trä utan spikar. Papper och papp skall först mjukas upp i vatten.

Trädgårdsavfall

Träd- och buskgrenar, bärbuskar, rosstjälkar, vissna blommor (på hösten), potatisblast, tomatplantor, bön- och ärt- plantor, gräs, hö och halm, grönsaksavfall, blad, buskar, löv osv.

Vad kan jag inte kompostera?

Stenar, glas, metalldelar, plaster, kemiskt rengöringsmedel, tryckt papper (veckotidningar och broschyrer). Tjockt trä och edelträ.

Grundregel: Material, som inte kan kom-posteras, skall inte heller bearbetas med kompostkvarnen.

Träd- och buskgrenar bör bearbetas direkt, eftersom kompostkvarnens effekt då är som störst.

Underhåll

Avstängning

Ställ av motorn först när kompostkvarnen är helt tom. Annars kan det hända att kniven blockeras när apparaten används nästa gång.

Rätt belastning av motor

Kompostkvarnen får bara belastas, så att motorns varvtal inte sjunker för mycket.

Om det ändå uppstår en överbelastning under arbetets gång, då stängs motorn automatiskt av med hjälp av termoskyddsströmställaren.

Viktigt: För att undvika motorskador pga överhettning, så får man först starta apparaten efter en avkylningstid på ca 10 min. Om kompostkvarnen är blockerad: Stäng av motorn omedelbart och lossa nätkontakten. Åtgärda sedan orsaken till störningen.

Om termo-skyddsströmställaren aktiver-as ofta, då kan följande fel vara orsaken:

• Nätsladden är inte lämplig, se "Elektrisk anslutning".
• Överbelastning av strömnätet.
• Apparaten är överbelastad pga för stor kompostmängd eller slö kniv.

Rengöring

Gör rent apparaten noggrant efter varje användning. En bra behandling skyddar apparaten mot skador och förlänger livslängden.

Skydda kniven inkl. kompostkammaren med vanligt korrosionsskyddsmedel (t.ex. rapsolja).

El-motorerna är skyddade mot vatten-sprut och har en tätning med en tät-ningsring på verktygsaxeln. (se bild).

Tätningen bör kontrolleras med jämna mellanrum (t.ex. när kniven slipas).

Rengör bara apparaten med en borste.

Rikta aldrig en vattenstråle mot motor- delar, tätningar och lager eller mot elek- triska komponenter och strömställare.

Följden kan bli en dyr reparation!

El-motorerna är underhållsfria.

2150a010 1

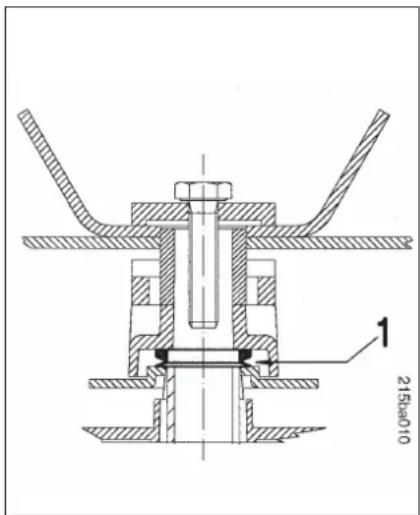

Motortätning med tätning och tätningsring (1)

Tätningsringen blir åtkomlig vid demontering av kniven och knivens fäste.

Observera: Lossa nätkontakten vid alla underhållsarbeten och arbeten på kniven. Ta aldrig på en knivdel, så länge kniven inte står stilla.

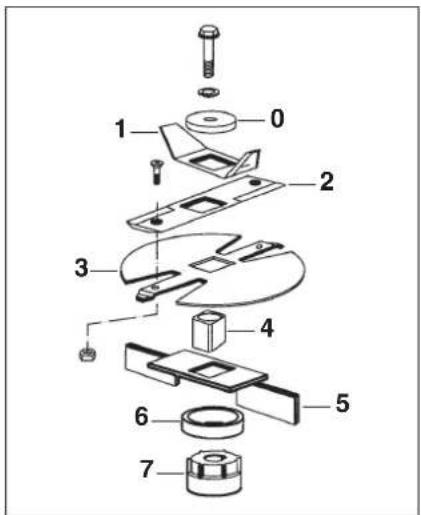

Konstruktion kniv Multicut 300

Om skäreffekten minskar med tiden, då är antagligen kniven slö.

Den slipas enligt följande punkter:

• Kyl ned kniven vid slipning, t.ex. med vatten. Kniven får inte färgas blå, eftersom då skärhällbarheten försämrats.
• Slipa kniven jämnt, för att undvika vibration pga obalans.
• Kontrollera skador på kniven före montering: kniven måste bytas ut, om det finns synliga spår eller sprickor, eller om skären har slitits eller slipats ned 3 mm (slitagegräns).

Lagringsutrymmet bör vara torrt, dammfritt och utom räckhåll för barn.

Åtgärda eventuella störningar på apparaten före lagring, så att apparaten alltid är i ett driftklart tillstånd.

Knivens komponenter måste monteras 90°mot varandra.

(se bild.)

0 Klämbricka
1 Förkniv
2 Kombi-kniv
3 Multicut-bricka
4 Fyrkant
5 Utkastare
6 Distansrör
7 Skydd tätningsring

VIKING rekommenderar att använda original VIKING verktyg, tillbehör och reservdelar. Dessa verktyg är optimalt anpassade till maskinen och användarens krav.

• Ordningsföljden på bilden måste absolut följas vid montering.
  • Dra åt alla skruvarna hårt!

Observera!

Risk för olycksfall!

Arbeta bara med skyddshandskar.

Tekniska data

• Direktdrift med el-motor
• Tätning mellan kompostkammare och motor med tätning och tätningsring
• Avtagbar pelare. Monterad med gångjärn och 2 skruvar.

Elektrisk/mekanisk säkerhetsutrustning

Som personligt skydd för användaren har båda modeller följande säkerhetsanordningar:

Motorstopp. Motorn kan bara startas om pelaren är ordentligt stängd. Om pelaren öppnas vid gående motor då stängs motorn automatiskt av.

Motorbroms. Förkortar tiden tills kniven har stannat till ett par sekunder efter avstängning av motorn.

Motorstartspärr. Apparaten kan bara startas med strömställaren och inte genom att nätsladden ansluts till eldosan.

GE 345 GE 365

Spänning 230 V ~ 400 V - 3~
Motoreffekt 2,2 kW 3 kW
Max. varvtal 2800 varv/min 2800 varv/min
Strömupptagning 10 A 4,8 A
Säkring min.	16 A trög	10 A trög
Frekvens	50 Hz	50 Hz
Skyddsklass	I	I
Skyddstyp	Skyddad	Skyddad
	mot vattensprut	mot vattensprut
Särskilt	Riktningsändring med strömställare
Enligt riktlinje 2000/14/EG:
Garanterad ljudeffektnivå L_WA	108 dB	108 dB
Enligt EN 13683:
Ljudtrycksnivå på arbetsplats L_pA	101 dB	101 dB
Mått L/B/H (cm)	66/52/135	66/52/135
Vikt (kg)	31	33
Åtdragningsmoment
Kniv	50 Nm	50 Nm

Anvisningar för underhåll och skötsel

Viktiga anvisningar för underhåll och skötsel för produktgrupperna

Eldrivna kompostkvarnar

Observera följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din VIKING-maskin.

1. Förslitningsdelar

Många delar av VIKING-maskinen är utsatta för normalt slitage även om den används i enlighet med anvisningarna och dessa delar måste bytas ut i rätt tid.

Dit hör bl. a.:

• Kniv
• Knivskiva

2. lakttagande av bruksanvisningens anvisningar

Användning, underhåll och förvaring av VIKING-maskinen måste göras omsorgsfullt på det sätt som beskrivs i bruksanvisningen. Användaren är själv ansvarig för alla skador som orsakats av underlåtenhet att beakta säkerhets-, användnings- och underhållsanvisningar.

Detta gäller speciellt för:

• Felaktig elanslutning (spänning)
• Underdimensionerad anslutningskabel (tvärsnittsyta)
• Användning av produkten som inte motsvarar föreskrifterna.
• Förändringar av produkten som inte godkänts av VIKING.
• Användning av verktyg eller tillbehör som inte är tillåtna, lämpliga eller kvalitativt avsedda för maskinen.
• Användning av produkten för sport- eller tävlingsändamål
• Följdskador som orsakas av fortsatt användning av produkten med defekta komponenter.

3. Underhåll

Alla arbeten som angetts i avsnitt "Underhåll" måste utföras regelmässigt. Om användaren själv inte kan genomföra dessa arbeten själv ska de utföras av en återförsäljare.

VIKING rekommenderar att underhålls-arbeten och reparationer endast utförs av VIKING Servande fackhandel.

VIKING Servande fackhandel erbjuds ständigt vidareutbildning och innehar teknisk information.

Om dessa arbeten inte utförs kan skador, som användaren är ansvarig för, uppträda.

Hit räknas bland annat:

• Skador på drivmotorn som orsakats av att underhåll inte genomförts i tid, bristande underhåll eller otillfredsställande rengöring av kylluftskanaler (insugsöppningar).
• Korrosions- och andra följdskador orsakade av felaktig förvaring.
• Maskinskador orsakade av användning av kvalitativt icke avsedda reservdelar.
• Skador till följd av icke tidsmässigt eller otillräckligt utfört underhåll resp. skador till följd av underhåll- eller reparationsarbeten vilka inte utförts hos återförsäljare.

Tillverkarens CE-konformitetsförklaring

Undertecknad,

VIKING GmbH

överensstämmer med följande

EG-riktlinjer:

98/37/EC, 2000/14/EC, 2002/95/EC,

Produkten är utvecklad och tillverkad enligt följande normer:

EN 13683

EN 60335

Förfarande för konformitetsbedömning:

Bilaga V (2000/14/EC)

Förvaring av tekniska underlag:

VIKING GmbH

Certifiering

Uppmätt ljudeffektnivå:

107 dB(A)

Garanterad ljudeffektnivå:

108 dB(A)

Uppgifter om tillverkningsår finns på produktens typskylt.

Langkampfen 02. 01. 2008

VIKING GmbH

Weiglhofer

Utvecklingschef

Tillbehör Miljöskydd

215ba013

Kompostbehållare

Art.-nr: 6903 760 2520

(inte vid leverans)

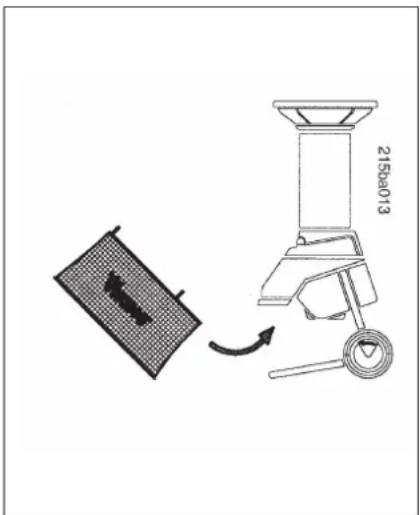

En mycket bra extrautrustning, som kan beställas vid önskemål, är en kompostbehållare som kan fästas direkt vid kompostkvarnenes öppning. Den fulla kompostbehållaren är bekväm att bära och tömma.

Volym: 80 liter

Förpackningar, apparat och tillbehör är tillverkade av återvinningsbart material och

skall sluthanteras därefter.

Sorterad, miljövänlig slut hantering av material rester befordrar

återanvänd nings möjligheterna av värdefullt material.

Sisällysluettelo

Arvoisa asiakas
