BRUKSANVISNING GE 250 S VIKING

Slå på kompostkvernen 159

Slå av kompostkvernen 159

Kontrollere dreieretningen til knivskivene 160

Endre dreieretningen til knivskiven 160

Kverning 160

Vedlikehold 160

Rengjøring 160

Bruk alltid solide sko med såler med god gripeevne under arbeidet. Gå aldri barbent eller aler när du arbeider.

med sandaler när du arbeider.

Bruk alltid solide hansker när du arbeider med, utfører vedlikehold på, eller transporterer maskinen.

• Pass på arbeidsområdet när du fyller på kompostkvernen. (⇒ 8.4)
• Start kompostkvernen. (⇒ 10.3)

Mykt materiale:

10.3 Slå på kompostkvernen

Det må ikke finnes noe kvernet materiale i maskinen när den slås på, siden dette kan slynges ut.

10.4 Slå av kompostkvernen

Fare for personskade! Ikke stå i utkastområdet när du slår av maskinen!

Stå ved siden av maskinen när du slår den av.

11.4 Låse knivskiven

• Demonter påfyllingstrakten. (⇒ 11.3)
- Drei knivskiven (1) slik at utsparingen (2) befinner seg foran läseanordningen (3).
• Vipp opp läseanordningen (3).

- GE 260: Feil dreieretning på knivskiven

Tiltak:

- GE 260: Endre dreieretningen til knivskiven (⇒ 10.6)

20. Serviceplan

Gi denne bruksanvisningen til VIKING fagforhandleren när du får utfört vedlikeholdsarbeider.

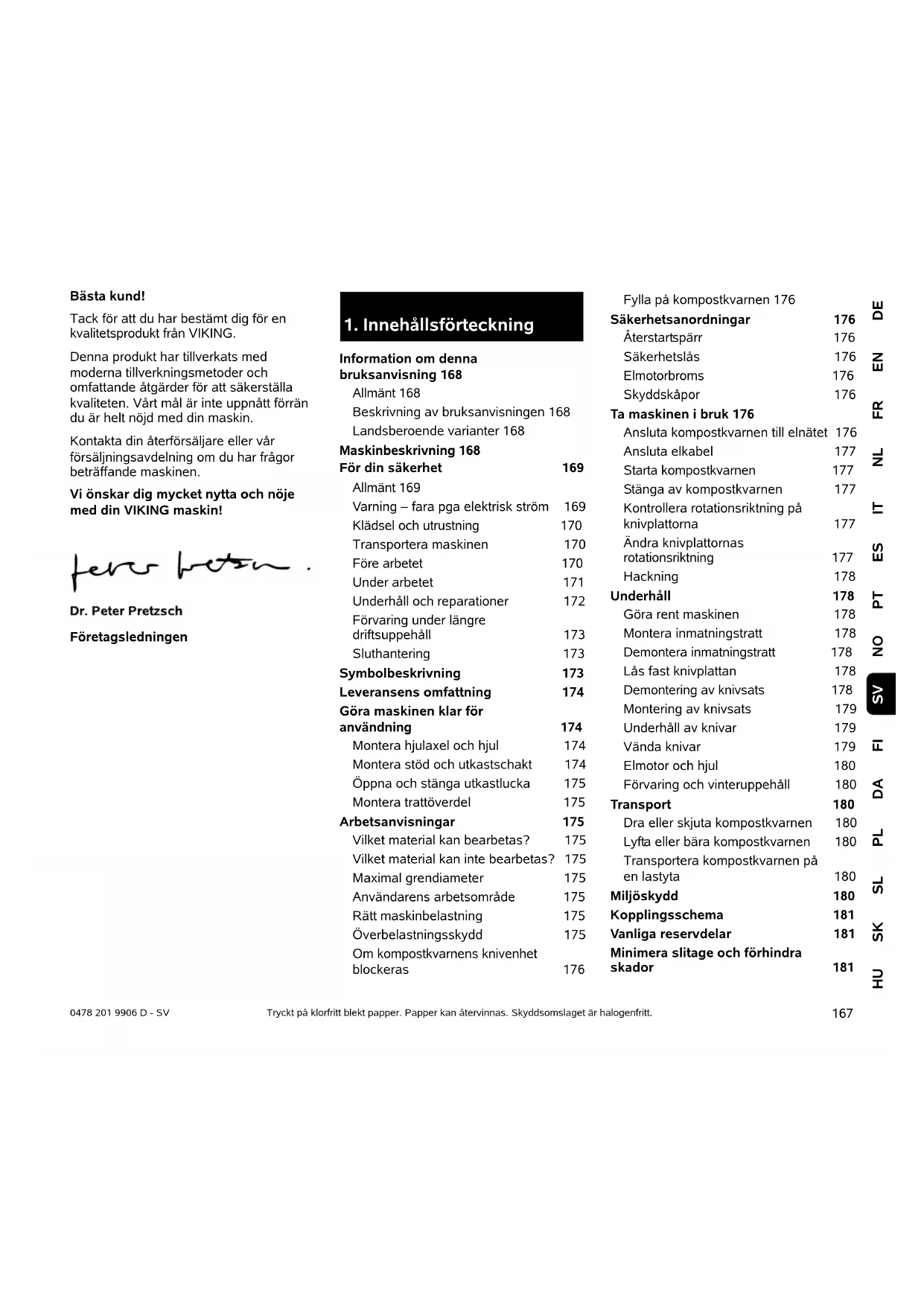

Tack för att du har bestämt dig för en kvalitetsprodukt från VIKING.

Denna produkt har tillverkats med moderna tillverkningsmetoder och omfattande åtgärder för att säkerställa kvaliteten. Vårt mål är inte uppnått förrän du är helt nöjd med din maskin.

Kontakta din återförsäljare eller vår försäljningsavdelning om du har frågor beträffande maskinen.

Vi önskar dig mycket nytta och nöje med din VIKING maskin!

Dr. Peter Pretzsch

Företagsledningen

1. Innehållsförteckning

Information om denna

bruksanvisning 168

Allmänt 168

Beskrivning av bruksanvisningen 168

Landsberoende varianter 168

Maskinbeskrivning 168

För din säkerhet 169

Allmänt 169

Varning – fara pga elektrisk ström 169

Klädsel och utrustning 170

Transportera maskinen 170

Före arbetet 170

Under arbetet 171

Underhåll och reparationer 172

Förvaring under längre

driftsuppehåll 173

Sluthantering 173

Symbolbeskrivning

Leveransens omfattning

Göra maskinen klar för användning

Montera hjulaxel och hjul 174

Montera stöd och utkastschakt 174

Öppna och stänga utkastlucka 175

Montera trattöverdel 175

Arbetsanvisningar

Vilket material kan bearbetas? 175

Vilket material kan inte bearbetas? 175

Maximal grendiameter 175

Användarens arbetsområde 175

Rätt maskinbelastning 175

Överbelastningsskydd 175

Om kompostkvarnens knivenhet

blockeras 176

Fylla på kompostkvarnen 176

Säkerhetsanordningar 176

Återstartspärr 176

Säkerhetslås 176

Elmotorbroms 176

Skyddskåpor 176

Ansluta kompostkvarnen till elnätet 176

Ansluta elkabel 177

Starta kompostkvarnen 177

Stänga av kompostkvarnen 177

Kontrollera rotationsriktning på

knivplattorna 177

Ändra knivplattornas

rotationsriktning 177

Hackning 178

Underhåll

Göra rent maskinen 178

Montera inmatningstratt 178

Demontera inmatningstratt 178

Lås fast knivplattan 178

Montering av knivsats 179

Underhåll av knivar 179

Vända knivar 179

Elmotor och hjul 180

Förvaring och vinteruppehåll 180

Transport

Dra eller skjuta kompostkvarnen 180

Lyfta eller bära kompostkvarnen 180

Transportera kompostkvarnen på en lastyta 180

Miljöskydd

Kopplingsschema 181

Vanliga reservdelar 181

Minimera slitage och förhindra

skador 181

Tillverkarens CE- konformitetsdeklaration 182

Tekniska data 182

Felsökning 183

Serviceschema 184

Överlämningsbekräftelse 184

Servicebekräftelse 184

2. Information om denna bruksanvisning

2.1 Allmänt

Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC.

VIKING arbetar ständigt med vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas.

2.2 Beskrivning av bruksanvisningen

Bilder och text beskriver vissa arbetsmoment.

Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning.

Blickriktning:

Blickriktning vid användning vänster och höger i bruksanvisningen: Användaren står bakom maskinen (arbetsposition).

Kapitelhänvisning:

En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: (⇒ 3.)

Märkning av textavsnitt:

De beskrivna anvisningarna kan vara markerade som i följande exempel.

Arbetsmoment som kräver att användaren ingriper:

- Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ...

Allmänna uppräkningar:

- Användning av produkten för sport- eller tävlingsändamål

Text med extra betydelse:

Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen.

Fara!

Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt krävs eller bör undvikas.

Varning!

Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador.

Var försiktig!

Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt.

Anvisning

Information om hur du bättre använder maskinen och undviker möjlig felhantering.

Text med bildreferens:

Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen.

Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen.

2.3 Landsberoende varianter

VIKING levererar maskinerna med olika kontakter och strömbrytare, beroende på vilket land maskinen ska levereras till.

På bilderna visas maskiner med eurokontakter resp. 5-polig elkontakt. Nätanslutningen av maskiner med andra kontakter sker på liknande sätt.

3. Maskinbeskrivning

1 Trattöverdel
2 Trattunderdel
3 Låsskruvar
4 Grundmaskin
5 Utkastschakt
6 Strömbrytare med nätanslutning
7 Hjul
8 Hjulstativ
9 Typskylt

4. För din säkerhet

4.1 Allmänt

Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med maskinen.

Hela bruksanvisningen måste läsas noggrant före den första idrifttagningen. Förvara bruksanvisningen på ett säkert

ställe för senare referens.

Dessa säkerhetsåtgärder är viktiga för din säkerhet. Anvisningarna kan dock inte täcka alla situationer. Använd maskinen med sunt förnuft och ansvarsfullt. Tänk på att användaren är ansvarig för skador som drabbar andra personer och deras egendom.

Bekanta dig med reglagen och hur maskinen används.

Maskinen får endast användas av personer som har läst bruksanvisningen och som känner till hur maskinen ska hanteras. Användaren måste själv se till att få praktiska instruktioner av en fackkunnig person före den första idrifttagningen. Användaren måste av försäljaren eller en annan fackkunnig person få instruktioner om hur maskinen används på ett säkert sätt.

Instruktionerna som användaren får bör innehålla information om att man måste vara ytterst försiktig och koncentrerad när man använder maskinen.

Risk för kvävning!

Risk för kvävning om barn leker med förpackningsmaterialet. Håll förpackningsmaterialet borta från barn.

Lämna resp. låna endast ut maskinen inklusive alla tillsatsredskap till personer som redan känner till denna modell och hur den ska hanteras. Bruksanvisningen är en del av maskinen och måste alltid skickas med.

Använd endast maskinen om du är utvilad och i god fysisk och psykisk kondition. Om du har problem med hälsan bör du fråga din läkare om du får använda maskinen. Använd inte maskinen om du har druckit alkohol, tagit droger eller medicin som påverkar reaktionsförmågan.

Tillåt inte barn eller ungdomar under 16 år att använda maskinen. Det kan finnas lokala bestämmelser som bestämmer användarens lägsta ålder.

Denna maskin ska inte användas av personer (särskilt barn) som har nedsatt fysisk, sensorisk eller mental förmåga. Inte heller av personer med bristande erfarenhet och/eller kunskap, såvida de inte övervakas av en person som ansvarar för deras säkerhet eller informeras av denne om hur maskinen används. Barn ska hållas under uppsikt och förhindras att leka med maskinen.

Maskinen är konstruerad för privat bruk.

Varning – risk för olycksfall!

VIKING kompostkvarnar är lämpliga för att finfördela grenmaterial och växtrester. Annan användning är inte tillåten och kan vara farlig eller orsaka skador på maskinen.

Kompostkvarnen får inte användas (ofullständig uppräkning):

• för annat material (t.ex. glas, metall)
• för arbeten som inte beskrivs i denna bruksanvisning
  – för tillverkning av livsmedel (t.ex. iskross, mäsk).

Av säkerhetsskäl är varje förändring på maskinen, utom montering av tillbehör som har godkänts av VIKING, otillåten och medför att garantianspråket går förlorat. Information om godkänt tillbehör får du hos din VIKING servande fackhandel.

Manipulering av maskinen, som förändrar effekten eller förbränningsmotorns resp. elmotorns varvtal, är absolut förbjuden.

Föremål, djur eller personer, särskilt barn, får inte transporteras med maskinen.

Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk.

4.2 Varning – fara pga elektrisk ström

Varning! Risk för elektrisk stöt!

Speciellt viktiga för den elektriska säkerheten är elkabel, elkontakt, strömbrytare och anslutningskabel. Skada anslutningar och kontakt anslutningskablar som in motsvarar föreskrifterna användas, för att undvika elektriska stötar.

Kontrollera därför anslutningskabeln regelbundet beträffande skador eller åldrande (skörhet).

Använd aldrig en skadad förlängningskabel. Byt ut skadade kablar mot nya och reparera inte förlängningskablarna.

Använd inte maskinen med skadade eller utslitna kablar. Kontrollera särskilt nätanslutningskabeln beträffande skador och åldrande.

Underhålls- och reparationsarbeten på nätkablar får bara utföras av särskilt utbildad fackpersonal.

Risk för elektrisk stöt!

Anslut inte en skadad kabel och ta inte i en skadad kabel, innan den kopplats från elnätet.

Knivenheterna (knivarna) får inte vidröras förrän maskinen kopplats från elnätet.

Se alltid till att elkablarna som används är tillräckligt säkrade.

Arbeta inte i regn och våt miljö.

Använd endast fuktisolerade förlängningskablar avsedda för utomhusbruk som är godkända

för användning av maskinen (⇒ 10.1).

Låt inte maskinen stå utan skydd i regnet.

Se till att maskinen inte skadas pga strömvariationer när den ansluts till ett strömaggregat.

Anslut maskinen endast till en strömkälla som har en säkerhetsbrytare med en utlösningsström på högst 30 mA. En elektriker kan ge ytterligare information.

4.3 Klädsel och utrustning

Använd alltid stadiga skor med räfflad sula under arbetet. Arbeta aldrig barfota eller t.ex. aler.

Använd alltid kraftiga skyddshandskar under arbetet och även vid underhåll och transport av maskinen.

Använd alltid skyddsglasögon och hörselskydd under arbetet. Använd dem under hela driftstiden.

Använd lämplig och åtsittande klädsel under arbetet med maskinen, dvs. overall men inte arbetsrock. Bär inte halsduk,

slips, smycken, band eller andra löst hängande accessoarer under arbetet med maskinen.

Under hela driftstiden och vid allt arbete på maskinen måste långt här sättas upp eller skyddas (schalett, mössa osv.).

4.4 Transportera maskinen

Använd alltid skyddshandskar, för att förhindra personskador pga skarpa kanter eller mycket varma maskindelar.

Transportera inte maskinen med elmotorn igång. Stäng av elmotorn, vänta tills knivarna har stannat och dra bort elkontakten före transport.

Transportera maskinen endast när elmotorn är kall.

Transportera maskinen endast enligt föreskrift med monterad inmatningstratt. Risk för personskador pga friliggande knivar!

Beakta maskinens vikt, särskilt när den tippas.

Använd lämpliga lasthjälpmedel (lastramper, lyftanordningar).

Säkra maskinen på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.) på de i bruksanvisningen beskrivna fästpunkterna. (⇒ 12.)

Dra eller skjut maskinen endast med gånghastighet. Bogsera inte!

Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.

4.5 Före arbetet

Se till att endast personer som känner till bruksanvisningen använder maskinen.

Beakta kommunala föreskrifter för driftstider för trädgårdsredskap med förbränningsmotor resp. elmotor.

Alla utslitna och skadade delar ska bytas innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din VIKING servande fackhandel har nya etiketter och alla nödvändiga reservdelar i lager.

Kontrollera före idrifttagning:

– Att maskinen är i säkert bruksskick. Det innebär att skydd och skyddsanordningar ska vara på plats och i felfritt skick.
– Att elanslutning sker via ett eluttag som har installerats enligt föreskrift.
– Att isoleringen på anslutnings- och förlängningskabeln, kontakten och anslutningen är i felfritt skick.

– Att hela maskinen (elmotorns kåpa, skyddsanordningar, fästen, knivar, knivaxel, knivplattor osv.) inte är utsliten eller skadad.
- Att det inte finns något hackmaterial i maskinen och att inmatningstratten är tom.
– Att alla skruvar, muttrar och andra fästen finns resp. är åtdragna. Dra åt lösa skruvar och muttrar före idrifttagningen (beakta åtdragningsmomenten).

Använd maskinen endast utomhus och inte i närheten av en vägg eller ett annat fast föremål, för att minska risken för personskador och sakskador (användaren kan inte hoppa undan, risk för skador på fönster, bilar osv.).

Maskinen måste stå stabilt på jämn och fast mark.

Använd inte maskinen på ytor med stenbeläggning eller grus, eftersom utkastat eller uppvirvlande material kan orsaka personskador.

Kontrollera att maskinen är stängd enligt föreskrift, före varje idrifttagning. (→ 11.2)

Bekanta dig med strömbrytaren, så att du handlar snabbt och rätt i en nödsituation.

Stänkskyddet i inmatningstratten måste täcka inmatningsöppningen och vara oskadd – om skyddet är defekt ska det bytas ut.

Risk för personskador!

Maskinen får endast tas i bruk om den har monterats enligt föreskrift. Om det saknas delar på maskinen (t.ex. hjul) stämmer inte längre de föreskrivna säkerhetsavständen. Dessutom kan maskinens stabilitet försämras.

Kontrollera med en avsyning att maskinen är i felfritt tillstånd före idrifttagningen!

Felfritt tillständ betyder att maskinen är komplett monterad och dessutom att:

– trattöverdelen är monterad på trattunderdelen
– inmatningstratten är monterad på grundmaskinen och båda lässkruvarna är åtdragna för hand
– hjulstativet är komplett monterat
– båda hjulen är monterade
- alla skyddsanordningar (utkastschakt, stänkskydd osv.) finns och är OK
- knivenheten (knivplattan) är monterad
– alla knivar är monterade enligt föreskrift
De inkopplings- och säkerhetsanordningar som installerats på maskinen får inte tas bort eller kringgås.

Avsyna knivplattan beträffande skador och deformation, och byt vid behov.

4.6 Under arbetet

Arbeta aldrig när det finns djur eller personer, särskilt barn, i det farliga området.

Använd inte maskinen vid regn, åskväder och absolut inte vid risk för blixtnedslag.

På våt mark ökar risken för olycksfall (användaren halkar lättare).

Var särskilt försiktig pga halkrisken.

Undvik om möjligt att använda maskinen på våt mark.

Arbeta endast i dagsljus eller bra artificiell belysning.

Arbetsområdet måste hållas rent och i ordning under hela driftstiden. Åtgärda hinder som utgör en snubbelrisk, t.ex. stenar, grenar, kablar.

Användarens position får inte vara högre än maskinens position.

Starta:

Ställ maskinen stabilt och upprätt innan start. Den får absolut inte tas i bruk liggande.

Starta maskinen försiktigt, i enlighet med anvisningarna i kapitlet "Ta maskinen i bruk". (⇒ 10.)

Stå inte framför utkastöppningen när förbränningsmotorn resp. elmotorn startas. Det får inte finnas något hackmaterial i kompostkvarnen när den startas. Hackmaterial kan slungas ut och orsaka personskador.

Maskinen får inte tippas när den startas.

Undvik att starta och stänga av maskinen flera gånger under kort tid, och att "leka" med strömbrytaren.

Risk för överhettning av elmotorn!

Andra apparater, som är inkopplade på samma strömkrets, kan störas under ogynnsamma förhållanden pga de spänningsvariationer som maskinen orsakar vid starten.

Om detta inträffar måste lämpliga åtgärder vidtagas (t.ex. anslutning till en annan strömkrets än den som den störda apparaten är ansluten till, driva maskinen via en strömkrets med lägre impedans).

Arbetet:

Risk för personskador!

Håll händer och fötter borta från roterande delar.

Håll undan ansiktet och andra kroppsdelar från inmatningstratten och utkastöppningen under drift. Håll alltid undan huvudet och kroppen från inmatningsöppningen.

Håll händer, övriga kroppsdelar och klädsel borta från inmatningstratten och utkastschaktet. Det finns risk för

allvarliga skador på ögon, ansikte, fingrar, händer osv.

Se alltid till att du håller balansen och står stadigt. Luta dig inte framåt.

Stänkskyddet får inte manipuleras under drift (t.ex. tas bort, fällas upp, klämmas fast, skadas).

Användaren måste stå i ett visst arbetsområde vid påfyllningen. Uppehåll dig alltid i arbetsområdet under hela driftstiden och absolut inte i utkastzonen. (⇒ 8.4)

Risk för personskador!

Under användningen kan hackmaterial slungas ut uppåt. Använd därför skyddsglasögon och håll undan ansiktet från inmatningsöppningen.

Tippa inte maskinen när förbränningsmotorn resp. elmotorn går.

Stäng av elmotorn och dra bort elkontakten omedelbart, om maskinen tippar när den är i bruk.

Se till att inte för mycket hackmaterial samlas i utkastschaktet, eftersom detta kan leda till ett försämrat hackresultat eller tillbakaslag.

Vid påfyllning av kompostkvarnen är det särskilt viktigt att se till att inga främmande föremål som metalldelar, stenar, plast, glas osv. kommer in i skärkammaren, eftersom detta kan medföra skador och

tillbakaslag ut genom inmatningstratten. Åtgärda igentäppningar av samma anledning.

Vid påfyllning av grenmaterial i kompostkvarnen kan det uppstå tillbakaslag. Använd skyddshandskar!

Tänk på att klippverktyget fortsätter att gå i några sekunder tills det stannar.

Stäng av elmotorn, dra bort elkontakten och låt alla

roterande verktyg stanna

– innan du lämnar maskinen resp. när maskinen lämnas utan tillsyn
– innan du flyttar, lyfter, tippar, skjuter eller drar maskinen
– innan du lossar lässkruvarna och öppnar maskinen
- innan du transporterar maskinen
– innan blockeringar eller igentäppningar vid knivenheten, i inmatningstratten eller utkastkanalen åtgärdas
– innan arbeten genomförs på knivplattan
– innan maskinen kontrolleras eller rengörs, eller andra arbeten genomförs på den.

Stäng av elmotorn omedelbart och låt maskinen stanna om det kommer in främmande föremål i klippverktyget, vid ovanliga ljud från maskinen eller om den börjar vibrera kraftigt. Dra bort elkontakten, ta bort inmatningstratten och genomför följande steg:

– Kontrollera maskinen, särskilt knivenheten (knivar, knivplatta, knivfäste, knivskruv, spännring), beträffande skador och låt en fackman genomföra nödvändiga reparationer, innan du startar och arbetar med maskinen på nytt.
– Kontrollera att alla delar på knivenheten sitter fast ordentligt och dra åt skruvarna vid behov (beakta åtdragningsmomenten).
– Låt en fackman byta ut eller reparera skadade delar. Delarna måste vara kvalitativt likvärdiga.

4.7 Underhåll och reparationer

Ställ maskinen på jämn och fast mark, stäng av elmotorn och dra bort elkontakten före underhåll (rengöring, reparation osv.) och

oll av om anslutningskabeln har eller är skadad.

Låt maskinen svalna i ca 5 minuter före allt underhåll.

Nätanslutningskabeln får bara repareras resp. bytas ut av en elektriker.

Rengöring:

Hela maskinen måste rengöras noggrant efter arbetet. (⇒ 11.1)

Använd inte högtryckstvätt och rengör inte maskinen under rinnande vatten (t.ex. med en trädgårdsslang).

Använd inte aggressiva rengöringsmedel. De kan skada plast och metall, och kan påverka användningen av din VIKING maskin negativt.

Underhåll:

Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel. Kontakta alltid en servande fackhandel om du saknar de rätta kunskaperna eller hjälpmedlen.

VIKING rekommenderar att underhåll och reparationer endast utförs av en VIKING servande fackhandel.

En VIKING servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information.

Använd endast verktyg, tillbehör eller tillsatsredskap, som har godkänts av VIKING för denna maskin eller tekniskt likvärdiga delar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd. Kontakta en servande fackhandel vid frågor.

Egenskaperna på original VIKING verktyg, tillbehör och reservdelar är optimalt anpassade till maskinen och användarens behov. Original VIKING reservdelar identifieras på VIKING reservdelsnumret, texten VIKING och i vissa fall VIKING reservdelsmarkeringen. På små delar kan beteckningen även stå ensam.

Se till att varnings- och instruktionsetiketterna alltid är rena och läsbara. Skadade eller förlorade etiketter ska bytas mot nya originalskyltar från din VIKING servande fackhandel. Se till att den nya delen har samma etiketter när en komponent bytes ut mot en ny del.

Arbeten på knivenheten får endast genomföras med tjocka arbetshandskar och kräver yttersta försiktighet.

Kontrollera att alla muttrar, bultar och skruvar, särskilt knivenhetens alla skruvar, är hårt åtdragna så att maskinen är i säkert bruksskick.

Kontrollera hela maskinen regelbundet beträffande slitage och skador, särskilt innan förvaring av maskinen (t.ex. före ett vinteruppehåll). Utslitna eller skadade delar måste bytas ut omedelbart av säkerhetsskäl så att maskinen alltid är i säkert bruksskick.

Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna.

4.8 Förvaring under längre driftsuppehåll

Låt maskinen svalna i ca 5 minuter innan den ställs in i ett slutet utrymme.

Se till att maskinen skyddas mot obehörig användning (t.ex. av barn).

Rengör maskinen noggrant innan förvaring (t.ex. vinteruppehåll).

Förvara maskinen i säkert bruksskick.

Förvara kompostkvarnen endast med monterad inmatningstratt.

Risk för personskador pga friliggande knivar!

4.9 Sluthantering

Avfallsprodukter kan skada personer, djur och miljö, och måste därför sluthanteras på ett fackmannamässigt sätt.

Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras

på ett fackmannamässigt sätt. VIKING rekommenderar en VIKING servande fackhandel.

Se till att den uttjänta maskinen sluthanteras på ett fackmannamässigt sätt. Gör maskinen obrukbar innan sluthanteringen. Ta särskilt bort elkabeln resp. anslutningskabeln till elmotorn, för att förebygga olyckor.

5. Symbolbeskrivning

Varning! Läs bruksanvisningen före idrifttagning.

Risk för personskador! Håll tredje person borta från det farliga området.

Risk för personskador! Roterande verktyg! Håll händer och fötter borta från öppningarna när maskinen går.

Risk för personskador! Stäng av elmotorn och dra bort maskinens elkabel före arbete med klippverktyg, före underhåll och rengöring, före kontroll av om anslutningskabeln har snott sig eller är skadad, och innan du lämnar maskinen.

Använd hörselskydd! Använd skyddsglasögon! Använd arbetshandskar!

Risk för personskador! Stå inte på maskinen.

Risk för personskador! Håll händer, övriga kroppsdelar och klädsel borta från inmatningstratten och utkastschaktet.

6. Leveransens omfattning

Pos. Beteckning Antal

Pos. Beteckning Antal

H Snabblås 2
I Hjul 2
J Navkapsel 2
K Fyrkantsmutter 2
L Bricka ∅ 17 mm 4
M Skruv M6 x 50 2
N Utkastlucka 1
O Utkastsförlängning 1
P List 1
Q Bult 2
R Torxskruv P5 x 20 3
S Trattöverdel 1
T Säkerhetsskruv 4
U Torxskruv P5 x 10 2
V Kombinyckel 1
• Bruksanvisning 1

7. Göra maskinen klar för användning

7.1 Montera hjulaxel och hjul

• Montera hjulaxeln (C) med hjulanslagen (D), skruvarna (E) och sexkantmuttrarna (F) på hjulstativet (B) och skruva fast med kombinyckeln (V) (4 - 6 Nm).
• Skjut på hjulen (I) på den monterade hjulaxeln.

Skjut bara på snabblåsen så långt på hjulaxeln att hjulen fortfarande lätt kan vridas runt.

Snabblåsen kan inte återanvändas efter demonteringen.

- Skjut på snabblåset (H) på hjulaxeln med den kupade sidan utåt.

7.2 Montera stöd och utkastschakt

1 Montera utkastsförlängning

• Lägg grundmaskinen (A) på en ca 15-20 cm hög träbit som bilden visar.
• Fäst utkastsförlängningen (O) bakifrån med krokarna (1) i öppningarna (2) på grundmaskinen (A) och vrid den nedåt så att grundmaskinens främre del hamnar exakt i öppningen på utkastsförlängningen.
• Skruva in skruvarna (U) i tapparna på krokarna (1) (1 - 2 Nm).

2 Montera chassi

• Skjut in fyrkantsmuttrarna (K) och brickorna (L) i de därtill avsedda urtagen på grundmaskinen (3).
• Skjut in chassit med båda hjulstativet (4) till anslag i grundmaskinens styrningar (5).
• Tryck in hjulstativet med böjen (6) i uttaget på utkastförlängningen (7).
• Sätt in skruvarna (M) med brickor (L) genom öppningarna i hjulstativen (8) och dra åt med kombinyckel (V) (4 - 6 Nm).

3 Montera list

Hjulstativets böj (6) måste ligga exakt i uttagen på utkastförlängningen (7).

• Lägg på listen (P) och skruva fast skruvarna (R) (1 - 2 Nm).
• Ställ upp maskinen.

4 Montera utkastlucka

• Sätt på utkastluckan (N) och tryck in bultarna (Q) (använd en plasthammare vid behov).
  Se till att klackarna (9) på vänster och höger sida på utkastluckans insida ligger exakt i spåret på utkastsförlängningen (10).

7.3 Öppna och stänga utkastlucka

Öppna utkastlucka:

• Fäll upp utkastluckan (1) och låt lässpärren (2) snäppa in i utkastsförlängningen för hackning.

Stänga utkastlucka:

- Lyft lässpärren (1) lite och fäll ned utkastluckan (2) för transport eller platsspararande förvaring.

7.4 Montera trattöverdel

i Tratten kan endast monteras med speciellt verktyg av en servande fackhandel. VIKING rekommenderar en VIKING servande fackhandel.

- Sätt trattöverdelen (S) på trattunderdelen (3) med symbolen (1) framåt i riktning mot låsskruvarna (2).

För att förhindra att stänkskyddet glider av när skruvarna dras åt rekommenderar vi att den angivna monteringsföljden observeras.

- Skruva fast skruvarna (T) i den ordningsföljd bilden visar (1 2 3 4).

8.1 Vilket material kan bearbetas?

Gren- och häckmaterial samt kraftigt och yvigt grenmaterial.

GE 250, GE 260:

Organiska plantrester, som frukt- och grönsaksavfall, blommaterial, löv, gren- och häckmaterial samt kraftigt och yvigt grenmaterial.

Gren- och häckmaterial bör bearbetas i färskt tillstånd, eftersom hackningseffekten är bättre när materialet är färskt än när det är uttorkat eller vått.

8.2 Vilket material kan inte bearbetas?

Stenar, glas, metalldelar (stältråd, spik ...) eller plast får inte komma in i kompostkvarnen.

Grundregel:

Material som inte hör hemma på komposten ska inte heller bearbetas med kompostkvarnen.

8.3 Maximal grendiameter

Uppgifterna gäller för färskt grenmaterial:

Maximal grendiameter GE 150, GE 250, GE 250 S: 35 mm GE 260, GE 260 S: 40 mm

8.4 Användarens arbetsområde

• Av säkerhetsskäl, för att inte skadas av material som slungas ut, måste användaren uppehålla sig inom arbetsområdet (grå yta X) under hela driftstiden (när elmotorn resp. förbränningsmotorn går).

8.5 Rätt maskinbelastning

Kompostkvarnens elmotor resp. förbränningsmotor får inte belastas så att varvtalet sjunker väsentligt. Fyll alltid på kontinuerligt och jämnt i kompostkvarnen. Upphör med påfyllningen, för att avlasta elmotorn resp. förbränningsmotorn, om varvtalet sjunker under arbetet med kompostkvarnen.

Stanna elmotorn först när det inte längre finns något hackmaterial i maskinen. Annars kan knivplattan blockeras vid återstart.

8.6 Överbelastningsskydd

Om elmotorn överbelastas under arbetet kopplar det inbyggda överbelastningsskyddet automatiskt från elmotorn.

Efter en avkylningsperiod på ca 10 minuter kan kompostkvarnen tas i bruk på nytt. Om överbelastningsskyddet löser ut ofta kan orsaken vara följande:

– Ej lämplig anslutningskabel (⇒ 10.1)
– Elnätet överbelastat
- Maskinen överbelastad pga för stora mängder hackmaterial eller slöa knivar

8.7 Om kompostkvarnens knivenhet blockeras

Stäng av elmotorn och dra ut elkabeln omedelbart, om kompostkvarnens knivenhet blockeras under arbetet. Ta därefter bort inmatningstratten och åtgärda orsaken till störningen.

8.8 Fylla på kompostkvarnen

Risk för personskador!

Läs noggrant kapitlet "För din säkerhet" (⇒ 4.), särskilt underkapitlet "Under arbetet" (⇒ 4.6), och beakta alla säkerhetsanvisningar före påfyllning av kompostkvarnen. Påfyllning av kompostkvarnen får endast genomföras av en person.

Risk för personskador!

Ta aldrig med handen i en inmatningsöppning!

• Beakta arbetsområdet vid påfyllning av kompostkvarnen. (⇒ 8.4)
• Starta kompostkvarnen. (⇒ 10.3)

Mjukt material:

- Kasta organiska växtrester som t.ex. frukt- och grönsaksavfall, blommaterial, löv, tunna grenar osv. i inmatningsöppningen (1).

Fuktigt eller vått mjukt material medför snabbare igentäppningar i maskinen. Fyll därför på kompostkvarnen långsamt och beakta dessutom elmotorns varvtal. Det bör inte sjunka vid påfyllningen.

Hårt material:

Skär först mycket yviga grenar (beakta maximal grengrovlek (⇒ 8.3)) i mindre bitar med en trädgårdssax.

- För in gren- och häckmaterial samt grenmaterial långsamt i inmatningsöppningen (1). Hårt material dras då in automatiskt av maskinen.

Risk för personskador!

Det snedställda knivverket kan slå tillbaka grenmaterial! För att förhindra personskador pga tillbakaslag måste kompostkvarnen fyllas på rätt med hårt material.

Placera längre grenar lite snett och styr längs den högra trattväggen till knivverket i enlighet med symbolen (2).

Beakta elmotorns belastning. (⇒ 8.5)

9. Säkerhetsanordningar

9.1 Återstartspärr

Maskinen kan bara startas med strömbrytaren och inte genom att sätta i anslutningskabeln i eluttaget.

9.2 Säkerhetslås

Elmotorn resp. hackverktyget får endast tas i bruk vid korrekt stängd inmatningstratt. Om den högra låsskruven (sett framifrån) lossas under drift stängs elmotorn av automatiskt och hackverktyget stannar efter några få sekunder.

9.3 Elmotorbroms

Elmotorbromsen förkortar avstanningstiden från avstängning till knivstillestånd till några sekunder.

9.4 Skyddskåpor

Kompostkvarnen har skyddskåpor i inmatnings- och utkastområdet. Till detta hör hela inmatningstratten med trattöverdel och stänkskydd, utkastsförlängningen samt utkastluckan.

Skyddskåporna garanterar ett säkert avstånd från hackknivarna vid hackning.

10. Ta maskinen i bruk

Risk för personskador!

Läs noggrant kapitlet "För din säkerhet" (⇒ 4.) och beakta alla säkerhetsanvisningar före idrifttagningen av kompostkvarnen.

10.1 Ansluta kompostkvarnen till elnätet

Risk för personskador!

Beakta alla säkerhetsanvisningar i kapitlet "Varning – fara pga elektrisk ström" (⇔ 4.2).

Nätanslutningskabeln måste vara tillräckligt säkrad. (⇒ 18.)

Som anslutningskablar får endast kablar användas, som inte är lättare än gummislangkablar H07 RN-F DIN/VDE 0282.

Nätanslutningskabelns minsta area måste vara 3 x 1,5 mm ^2 vid en längd på upp till 25 m resp. 3 x 2,5 mm ^2 vid en längd över 25 m.

Anslutningskablarnas kontakter måste vara av gummi eller gummiöverdragna och motsvara normen DIN/VDE 0620.

På växelströmsmodeller måste en CEE-stickkontakt användas liksom en 5-trådig kabel.

Anslutningskontakterna måste vara stänkvattenskyddade.

Olämpliga förlängningskablar medför effektförlust och kan orsaka skador på elmotorn.

GE 150, GE 250, GE 250 S:

Denna maskin är avsedd för anslutning till en huvudledning med en systemimpedans Z_max på anslutningspunkten (servisledning) på maximalt 0,443 Ohm (vid 50 Hz).

Användaren måste se till att maskinen endast anslutes till en huvudledning som uppfyller dessa krav.

Vid behov kan den lokala elleverantören svara på frågor om systemimpedansen.

10.2 Ansluta elkabel

Beakta alla punkter i kapitlet "Ansluta maskinen till elnätet" (⇒ 10.1) vid val av elkabel.

GE 150, GE 250, GE 250 S:

• Lyft klammern (1).
  • Sätt i nätkabelkontakten.
• Släpp klammern.

GE 260, GE 260 S:

- Anslut elkabelns kontakt till maskinens 5-poliga elkontakt.

10.3 Starta kompostkvarnen

Det får inte finnas något hackmaterial i maskinen då detta kan slungas ut när den startas.

Knivplattans låsanordning måste alltid vara tillbakafälld mot anslag. (⇒ 11.4)

• Anslut elkabeln. (⇒ 10.2)
- Tryck på den gröna knappen (1) på strömbrytaren (bilden visar GE 150, GE 250, GE 250 S).

Kompostkvarnen är i bruk.

Elmotorn måste ha nätt maximalt varvtal (tomgångsvarvtal) innan inmatning av hackmaterial påbörjas.

10.4 Stänga av kompostkvarnen

Risk för personskador! Stå inte i utkastområdet vid avstängning!

Stå vid sidan av maskinen när du stänger av den.

Tänk på att arbetsverktygen fortsätter att gå i några sekunder tills de stannar efter att elmotorn har stängts av.

- Tryck på den röda knappen (1) på strömbrytaren (bilden visar GE 150, GE 250, GE 250 S).

Kompostkvarnens elmotor stängs av och bromsas automatiskt.

Stanna elmotorn först när det inte längre finns något hackmaterial i maskinen. Annars kan knivplattan blockeras vid återstart.

10.5 Kontrollera rotationsriktning på knivplattorna

På modellerna GE 260 och GE 260 S måste knivplattans rotationsriktning kontrolleras innan arbetet (påfyllningen) påbörjas.

Risk för personskador! Använd skyddsglasögon vid kontrollen.

• Starta kompostkvarnen. (⇒ 10.3)
  • Stäng av kompostkvarnen. (⇒ 10.4)
• Tryck stänkskyddet inåt och titta ned genom knivplattans inmatningsöppning. Knivplattan ska rotera åt vänster (moturs).

10.6 Ändra knivplattornas rotationsriktning

Om knivplattans rotationsriktning är fel (=åt höger, medurs) måste rotationsriktningen ändras på modellerna GE 260 och GE 260.

Knivplattornas rotationsriktning ändras med fasvändaren på elkontakten.

- Vrid fasvändaren (1) 180° åt vänster eller höger med en skruvnyckel (U) tills den snäpper in.

10.7 Hackning

• Ställ kompostkvarnen på jämn och fast mark.
• Ta på kraftiga skyddshandskar, skyddsglasögon och hörselskydd.
• Öppna utkastluckan. (⇒ 7.3)
• Anslut kompostkvarnens elkabel. (⇔ 10.2)
• GE 260, GE 260 S: Kontrollera knivplattans rotationsriktning och ändra vid behov. (⇒ 10.5)
• Starta kompostkvarnen. (⇒ 10.3)
• Vänta tills kompostkvarnen har uppnätt maximalt varvtal (tomgångsvarvtal).
• Fyll på kompostkvarnen rätt med hackmaterial. (⇒ 8.8)
  • Stäng av kompostkvarnen. (⇒ 10.4)

11. Underhåll

Risk för personskador!

Läs noggrant kapitlet "För din säkerhet" (⇔ 4.), särskilt underkapitlet "Underhåll och reparation" (⇔ 4.7), och beakta alla säkerhetsanvisningar före underhåll- eller rengöring av maskinen.

Dra ut elkontakten före alla underhållsarbeten.

11.1 Göra rent maskinen

Underhållsintervall: Efter varje användning

Rengör maskinen grundligt varje gång du har använt den. Bra skötsel skyddar maskinen mot skador och förlänger livslängden.

Elmotorer är skyddade mot stänkvatten.

Skydda finfördelningsverktyg och kvarnens innandöme mot korrosion med i handeln förekommande rostskyddsmedel, t.ex. rapsolja).

Maskinen får endast rengöras i den visade positionen.

• Demontera inmatningstratten. (⇒ 11.3)

Ta bort föroreningar på kylluftskanalen (insugsöppning) på elmotorns kåpa, för att garantera en tillräcklig kylning av elmotorn.

Rikta aldrig en vattenstråle mot elmotorns resp. förbränningsmotorns delar, tätningar, lagerställen och elektriska komponenter som strömbrytare. Detta kan leda till dyra reparationer.

Om föroreningar och hård smuts inte går bort med en borste, fuktig trasa eller träpinne rekommenderar VIKING att ett specialrengöringsmedel (t.ex. STIHL specialrengöring)

används.

Använd inte aggressiva rengöringsmedel.

Rengör knivplattorna regelbundet.

11.2 Montera inmatningstratt

Låsskruvarna sitter fast på inmatningstratten och är oförlorbara.

• Fäst inmatningstratten (1) i fästhakarna på grundmaskinen (2) och fäll den framåt.
• Dra åt båda låsskruvarna (3) samtidigt.

11.3 Demontera inmatningstratt

- Lossa båda låsskruvarna (1) tills de roterar fritt. De ska sitta kvar på inmatningstratten

- Fäll inmatningstratten (2) bakåt och ta bort den.

11.4 Lås fast knivplattan

Risk för personskador! Använd alltid skyddshandskar!

Ta inte på knivarna förrän de står stilla.

• Demontera inmatningstratten. (⇒ 11.3)
- Vrid knivplattan (1) så att urtaget (2) är framför låsanordningen (3).
• Fäll upp låsanordningen (3).

• Ta bort skruven (1), låsbrickan (2), spännringen (3), fläktkniven (4), fläktkniven (6, endast på GE 250 och GE 260) och knivplattan (5).
  • Demontera vändkniven. (⇒ 11.8)
• GE 250 och GE 260: Lossa skruvarna (7) och ta bort dem tillsammans med muttrarna (9). Ta bort rivkniven (8) nedåt.

Beakta monteringsföljden och de angivna åtdragningsmomenten.

• Montera vändkniven på knivplattan. (⇒ 11.7)
• GE 250 och GE 260: Placera rivkniven (8) på undersidan av knivplattan (5) och dra åt med muttrarna (9) och skruvarna (7) (10 Nm).
• Sätt in knivplattan (5) i kåpan och fixera den. (⇔ 11.4)
• Montera fläktkniven (6, endast på GE 250 och GE 260), fläktkniven (4), spännringen (3) och låsbrickan (2) och dra åt med skruven (1) (50 Nm).
• Fäll tillbaka låsanordningen så att knivplattan kan vridas fritt igen. (⇒ 11.4)
  • Montera inmatningstratten. (⇒ 11.2)

11.7 Underhåll av knivar

Risk för personskador! Använd alltid kraftiga skyddshandskar!

Underhållsintervall:

Före varje användning

• Demontera inmatningstratten. (⇒ 11.3)
• Lås fast knivplattan. (⇒ 11.4)
- Kontrollera om knivarna är skadade (hack eller sprickor) eller slitna, och vänd resp. byt dem vid behov.

Slitagegräns knivar:

Knivarna ska vändas resp. bytas ut innan den angivna slitagegränsen uppnås. VIKING rekommenderar en VIKING servande fackhandel.

1 Vändknivar

• Mät avståndet (A) från hålet till knivens kant på flera ställen på knivarna.
  Minsta avständ:
  A = 6 mm

2 Fläktknivar

• Mät knivbredden (B) vid den uppböjda kanten på fläktkniven.
  Minsta knivbredd:
  B = 15 mm

3 Fläktkniv (GE 250, GE 260)

• Mät knivbredden (C) vid den uppböjda kanten på fläktkniven.
  Minsta knivbredd:
  C = 19 mm

4 Rivkniv (GE 250, GE 260)

• Mät knivbredden (D) vid den uppböjda kanten på rivkniven.
  Minsta knivbredd:
  D = 13 mm

11.8 Vända knivar

Slöa vändknivar kan vändas en gång. Vänd alltid båda knivarna!

• Demontera knivsatsen. (⇒ 11.5)
- Lossa skruvarna (1) och ta bort dem tillsammans med muttrarna (2).
• Ta bort knivarna (3) uppåt.
• Rengör knivplattan.
- Vänd knivarna (3) och placera dem med den vassa kanten fritt på knivplattan, och se till att hålen stämmer överens.
- Sätt in skruvarna (1) genom hålen och skruva fast muttrarna (2). Dra åt muttrarna (2) med 10 Nm.
• Montera knivsatsen. (⇒ 11.6)

Slipa knivar:

Knivar som är slöa på båda sidor måste slipas före fortsatt arbete. Knivarna bör alltid slipas av en fackman för att maskinen garanterat ska fungera optimalt. VIKING rekommenderar en VIKING servande fackhandel.

• Demontera knivarna för slipning.
- Kyl knivarna under slipningen, t.ex. med vatten. Blåfärgning får inte uppstå, eftersom detta försämrar knivarnas hållfasthet.
- Slipa knivarna jämnt, för att förhindra vibration pga obalans.
- Kontrollera knivarna beträffande skador före monteringen: Knivarna måste bytas ut om hack och sprickor är synliga eller när slitagegränsen har uppnåtts.
- Slipa knivarna med en vinkel på 30°.

• Slipa knivarna mot eggen.
• Ta bort graden på eggen efter slipningen med ett fint slippapper vid behov.
• Beakta åtdragningsmomenten i avsnittet "Vända knivar" vid knivmonteringen.

11.9 Elmotor och hjul

Elmotorn är underhållsfri.

Hjulens lager är underhållsfria.

11.10 Förvaring och vinteruppehåll

Förvara kompostkvarnen i ett torrt, slutet och dammfritt utrymme. Se till att maskinen förvaras utom räckhåll för barn.

Förvara alltid kompostkvarnen i säkert bruksskick och med monterad inmatningstratt.

Beakta följande punkter vid en längre tids uppställning av kompostkvarnen (vinteruppehåll):

• Rengör noggrant alla yttre delar på maskinen.
• Olja resp. fetta in alla rörliga delar.

12. Transport

Risk för personskador!

Läs noggrant och beakta kapitlet "För din säkerhet", särskilt kapitlet "Transportera maskinen" före transport. (⇔ 4.4)

12.1 Dra eller skjuta kompostkvarnen

• Håll fast kompostkvarnen i trattöverdelen (1) och tippa den bakåt.
• Kompostkvarnen kan dras eller skjutas långsamt (gånghastighet).

12.2 Lyfta eller bära kompostkvarnen

Det krävs minst 2 personer för att lyfta eller bära maskinen.

Använd alltid lämplig skyddsutrustning som skyddar underarmarna och överkroppen.

• 1:a personen: Håll fast kompostkvarnen i handtagen på trattöverdelen (1).
• 2:a personen: Håll fast kompostkvarnen i listen på utkastförlängningen (2).
• Lyft upp kompostkvarnen samtidigt.

12.3 Transportera kompostkvarnen på en lastyta

- Säkra maskinen med lämpliga fästanordningar så att den inte kan välta. Fäst rep resp. band i hjulstativet (1) eller på inmatningstratten (2).

13. Miljöskydd

Hackmaterial hör inte hemma bland soporna, utan bör komposteras.

Förpackningar, maskin och tillbehör är tillverkade av

återvinningsbart material och ska sluthanteras därefter.

Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts.

14. Kopplingsschema

Pos. Beteckning

1 Nätkontakt

2 Strömbrytare

3 Säkerhetsbrytare

4 Elmotor

5 Kondensator

BR brun

BK svart

BL blå

YG gul/grön

15. Vanliga reservdelar

Vändkniv:

6008 702 0121

Fläktkniv:

6008 702 0300

GE 150, GE 250 S, GE 260 S

Knivplatta komplett:

6008 700 5120

GE 250, GE 260

Knivplatta komplett:

6008 700 5117

Fläktkniv:

6008 702 0310

Rivkniv:

6008 702 0110

16. Minimera slitage och förhindra skador

Viktiga anvisningar för underhåll och skötsel av produktgruppen

Eldrivna kompostkvarnar

VIKING avsäger sig allt ansvar för sak- och personskador som har uppkommit till följd av att anvisningarna i bruksanvisningen ej har beaktats, särskilt vad gäller säkerhet, handhavande och underhåll, eller som har orsakats av att ej godkända påbyggnadsdetaljer eller reservdelar har använts.

Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din VIKING maskin:

1. Förslitningsdelar

Många av VIKING maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd.

Dit hör bl.a.:

- Kniv

- Knivplatta

2. Följ alltid anvisningarna i denna bruksanvisning

Användning, underhåll och förvaring av VIKING maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas.

Detta gäller särskilt vid:

- förändringar av produkten som inte har godkänts av VIKING.

– användning av verktyg eller tillbehör på maskinen, som inte är godkända, inte är lämpliga eller är kvalitativt mindervärdiga.

– ej avsedd användning av produkten.

– användning av produkten för sport- eller tävlingsändamål.

– följdskador som orsakas av att produkten har använts med defekta komponenter.

3. Underhåll

Alla arbeten som beskrivs i avsnittet "Underhåll" måste genomföras regelbundet.

Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel.

VIKING rekommenderar att underhåll och reparation endast utförs av en VIKING servande fackhandel.

En VIKING servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information.

Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för.

Hit räknas bl.a.

– skador på elmotorn pga otillräcklig rengöring av kylluftskanalen (insugsöppning, kylflänsar, fläkthjul)

- korrosions- och andra följdskador orsakade av en felaktig förvaring

– skador på maskinen pga användningen av kvalitativt mindervärdiga reservdelar

– skador pga att underhåll inte genomförts inom rätt tid eller har genomförts på ett felaktigt sätt resp. pga att underhåll och reparation ej har utförts av en servande fackhandel.

17. Tillverkarens CE-konformitetsdeklaration

Vi,

VIKING GmbH

förklarar att maskinen

Kompostkvarn med elmotor för plantrester (GE)

Fabrikat: VIKING

Typ: GE 150.1

GE 250.1

GE 250.1 S

GE 260.1

GE 260.1 S

Modellnummer 6008

stämmer överens med följande EG- riktlinjer:

2000/14/EC, 2011/65/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC

Produkten är utvecklad enligt följande normer:

prEN 50434, EN 60335-1

Förfarande för konformitetsbedömning: Bilaga VIII (2000/14/EC)

Deltagandes namn och adress:

Sammanställning och förvaring av tekniska dokument:

Johann Weiglhofer

VIKING GmbH

Tillverkningsår och serienummer finns på maskinens typskylt.

Uppmätt ljudnivå:

GE 150.1 96,9 dB(A)

GE 250.1 100,8 dB(A)

GE 250.1 S 96,5 dB(A)

GE 260.1 98,4 dB(A)

GE 260.1 S 97,7 dB(A)

Garanterad ljudnivå:

GE 150.1 99 dB(A)

GE 250.1 103 dB(A)

GE 250.1 S 100 dB(A)

GE 260.1 102 dB(A)

GE 260.1 S 101 dB(A)

Langkampfen,

2014-01-02 (ÄÄÄÄ-MM-DD)

VIKING GmbH

Weiglhofer

Områdeschef inom forskning och produktutveckling

18. Tekniska data

GE 150.1/GE 250.1/GE 250.1 S:

Elmotor, typ BSRBF 0,75/2-C

GE 150.1/GE 250.1/GE 250.1 S:

Effekt 2500 W

GB 2500 W

CH 2000 W

Nominell strömstyrka 11,4 A

GB 12,0 A

CH 9,3 A

Märkspänning 230 V\~

Varvtal ^1 2800 varv/min

Varvtal ^2 2770 varv/min

Nätsäkring ^1 16 A

10 A (CH)

Frekvens 50 Hz

Skyddsklass

Skyddstyp stänkvattenskyddad (IP X4)

Driftstyp S6/40%

4 min.

belastningstid

6 min.

tomgångstid

GE 150.1:

Enligt riktlinje

2000/14/EC:

Garanterad ljudnivå

L_WAd 99 dB(A)

Enligt riktlinje

2006/42/EC:

Ljudtrycksnivå på

arbetsplats L_pA 89 dB(A)

Tolerans K_pA 2 dB(A)

Åtdragningsmoment skruv:

Knivplatta 50 Nm

Vändkniv 10 Nm

Vikt 26 kg

27 kg (GB)

L/B/H 95/48/114 cm

GE 250.1/GE 250.1 S:

Enligt riktlinje
2000/14/EC:
Garanterad ljudnivå
L_WAd	103/100 dB(A)
Enligt riktlinje
2006/42/EC:
Ljudtrycksnivå på arbetsplats L_pA	92/90 dB(A)
Tolerans K_pA	3 dB(A)
Åtdragningsmoment skruv:
Knivplatta 50 Nm
Vändkniv	10 Nm
Rivkniv ^2	10 Nm
Vikt	28/27 kg
	29/28 kg (GB)
	27 kg (CH)
L/B/H	107/48/143 cm

GE 260.1/GE 260.1 S:

Elmotor, typ	BSRF 0,75/2-C
Effekt	2900 W
Nominell strömstyrka	4,8 A
Märkspänning	400 (3~) V~
Varvtal	2780 varv/min
Nätsäkring	10 A
Frekvens	50 Hz
Skyddsklass	I
Skyddstyp	stänkvattenskyd dad (IP X4)
Driftstyp	S6/40%4 min.belastningstid6 min.tomgångstid
Enligt riktlinje
2000/14/EC:
Garanterad ljudnivå
L _WAd	102/101 dB(A)

GE 260.1/GE 260.1 S:

Enligt riktlinje
2006/42/EC:
Ljudtrycksnivå på arbetsplats L_pA	89/91 dB(A)
Tolerans K_pA	3 dB(A)
Åtdragningsmoment skruv:
Knivplatta 50 Nm
Vändkniv	10 Nm
Rivkniv ^2	10 Nm
Vikt	28/27 kg
L/B/H	107/48/143 cm

1) Varning!

	Vid användning av en nätsäkring under 16 A kan säkringen lösa ut ofta när maskinen startas resp. vid kraftig belastning.
2)	för modellerna GE 250.1 och GE 260.1

19. Felsökning

✗ kontakta ev. en servande fackhandel, VIKING rekommenderar en VIKING servande fackhandel.

Störning:

Elmotorn startar inte

Möjlig orsak:

– Elmotorns skydd aktiverat
- Ingen nätspänning
- Anslutningskabel resp. anslutningskontakt eller strömbrytare defekt
– Inmatningstratten inte stängd enligt föreskrift – säkerhetsbrytare i funktion (motorstopp)
– Knivplattan blockerad

– Låsanordningen inte tillbakafälld

Åtgärd:

• Låt maskinen svalna (⇒ 8.6)
• Kontrollera elkabel och säkring ✗ (⇒ 10.1)
• Kontrollera resp. byt ut kabel, kontakt, anslutning resp. strömbrytare (elektriker) ✕ (⇒ 10.1)
  – Stäng och skruva fast inmatningstratten enligt föreskrift (⇔ 11.2)
  – Demontera inmatningstratten och ta bort rester av hackmaterial i kåpan (varning: Dra ut elkabeln) (⇒ 11.3)
  – Fäll tillbaka låsanordningen (⇒ 11.4)

Störning:

Försämrad hackningseffekt

Möjlig orsak:

- Slöa knivar

Åtgärd:

– Vänd, slipa eller byt ut knivarna ✗ (⇒ 11.7)

Störning:

Hackmaterial dras inte in

Möjlig orsak:

- GE 260: Fel rotationsriktning på knivplattan

Åtgärd:

- GE 260: Ändra knivplattans rotationsriktning (⇒ 10.6)

20. Serviceschema

20.1 Överlämningsbekräftelse

Modell:

Serienummer:

Datum:____ ____ ____ ____ ____ ____

Överlämna denna bruksanvisning till din VIKING servande fackhandel vid underhåll.

Denna bekräftar i de förtryckta fälten att servicearbetena har genomförts.

Service utförd den

Datum för nästa service

Arvoisa asiakas

Kontroller knivskivernes omdrejningsretning 214

Ændr knivskivernes omdrejningsretning 214

Granulering 214

Vedligeholdelse 214

Rengør maskinen 214

udkastningsområdet, när maskinen standses!

10.5 Kontroller knivskivernes omdrejningsretning

10.6 Ændr knivskivernes omdrejningsretning

D-90431 Nürnberg, Tyskland

– GE 260: Knivskiven har forkert omdrejningsretning

Afhjælpning:

- GE 260: AEndr knivskivens omdrejningsretning ( 10.6)

20. Serviceplan
