ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GE 250 S VIKING

KK Пайдаланушының нускаулығы

GE 150.1 GE 250.1 GE 250.1 S GE 260.1 GE 260.1 S

INT 1

www.viking-garden.comD

1

GE 250 GE 250 S

GE 150 2

GE 260 GE 260 S

GE 150 GE 250 GE 250 S GE 260 GE 260 S GE 150 GE 250 GE 250 S GE 260 GE 260 S A B C D E F H I J K L M N O P Q R S T U V

3 4 - 6 Nm B F C D E V H I J

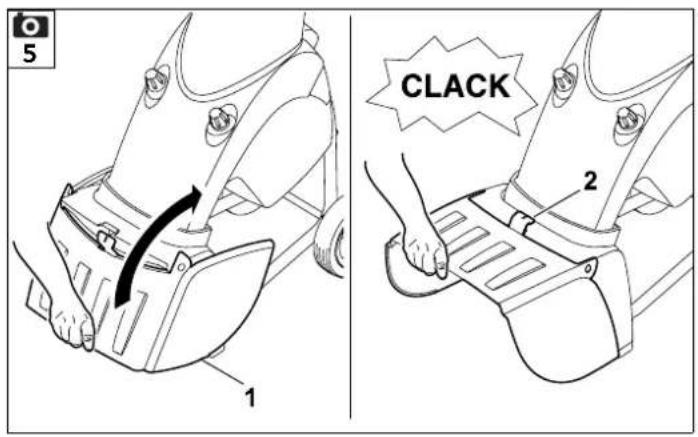

5 1 2 CLACK

6 1 S 3 2 T 1 2 4

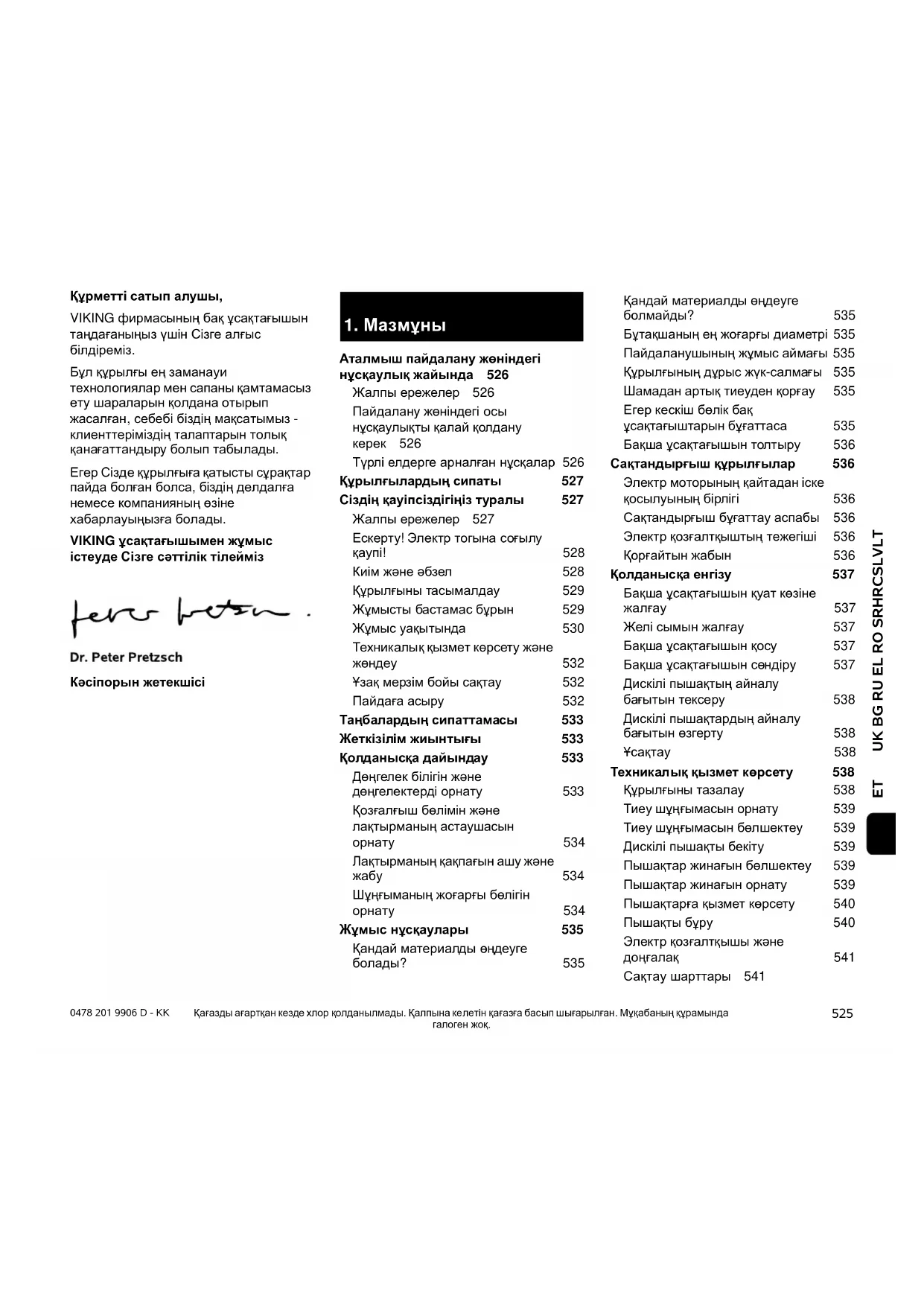

Курметті сатып алушы,

VIKING фирмасының бақ ұсақтағышын таңдағаныңыз үшін Сізге алғыс білдіреміз.

Бул құрылғы ең заманауи технологиялар мен сапаны қамтамасыз ету шараларын қолдана отырып жасалған, себебі біздің мақсатымыз - клиенттеріміздің талаптарын толық қанағаттандыру болып табылады.

Егер Сізде құрылғыға қатысты сұрақтар пайда болған болса, біздің делдалға немесе компанияның өзіне хабарлауыңызға болады.

VIKING ұсақтағышымен жұмыс істеуде Сізге сәттілік тілейміз

Dr. Peter Pretzsch

Кәсіпорын жетекшісі

1. Мазмуны

Аталмыш пайдалану жөніндегі нускаулық жайында 526

Жалпы ережелер 526

Пайдалану жөніндегі осы нүсқаулықты қалай қолдану керек 526

Түрлі елдерге арналған нұсқалар 526

Курылғылардың сипаты 527

Сіздің қауіпсіздігіңіз туралы 527

Жалпы ережелер 527

Ескерту! Электр тогына соғылу қаупі! 528

Киім және әбзел 528

Курылғыны тасымалдау 529

Жұмысты бастамас бұрын 529

Жумыс уакытында 530

Техникалық қызмет көрсету және жәндеу 532

¥зак мерзім бойы сактау 532

Пайдаға асыру 532

Танбалардың сипаттамасы 533

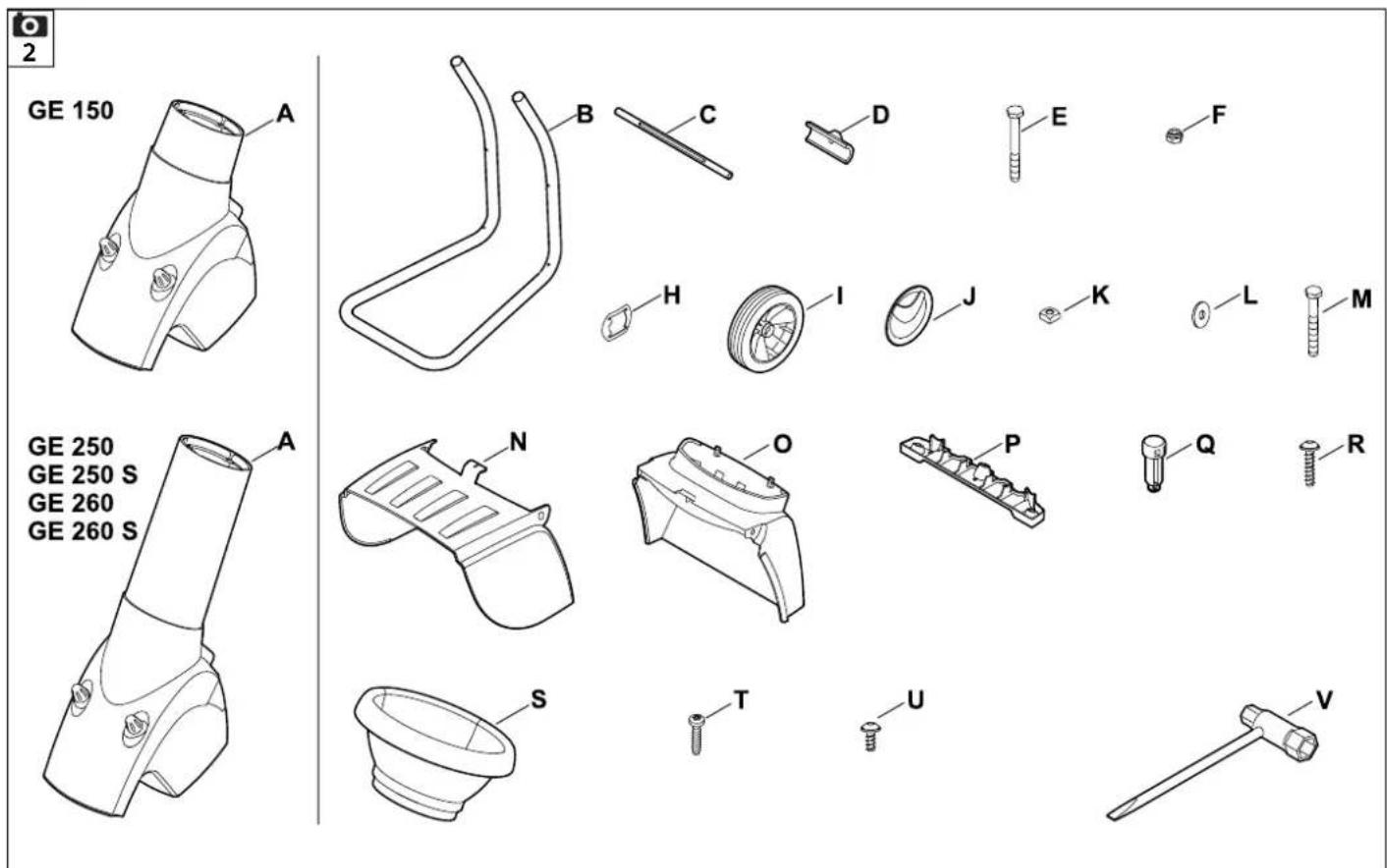

Жеткізілім жиынтығы 533

Колданыска дайындау 533

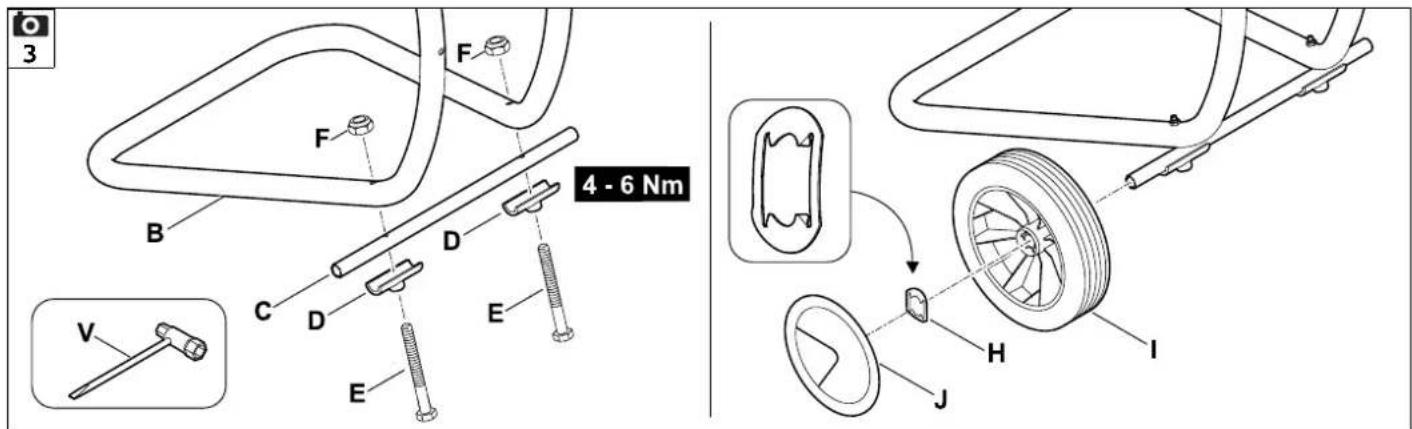

Дөңгелек білігін және дөңгелектерді орнату 533

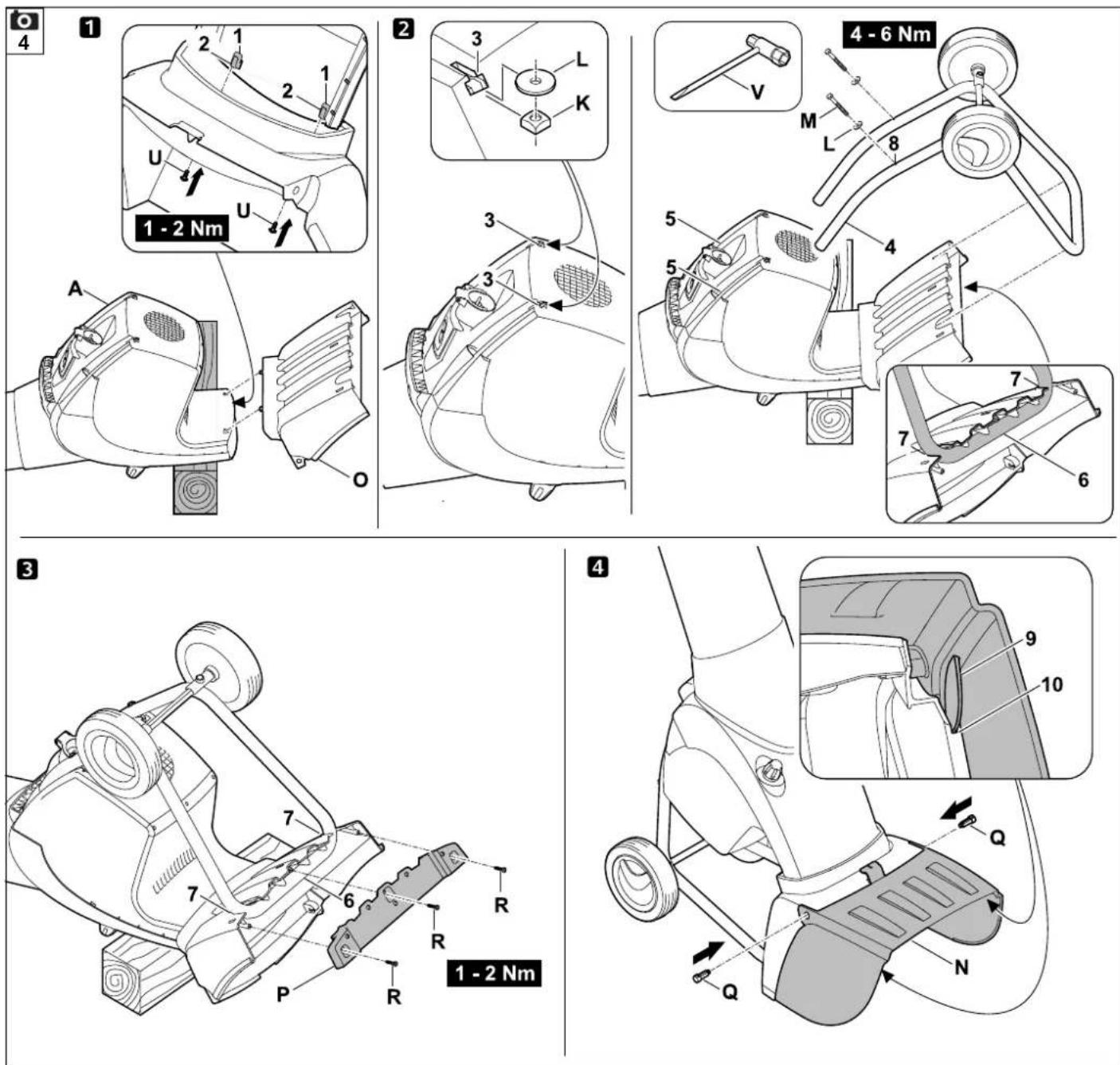

Козгалғыш бөлімін және лақтырманың астаушасын орнату 534

Лактырманың қакпағын ашу және жабу 534

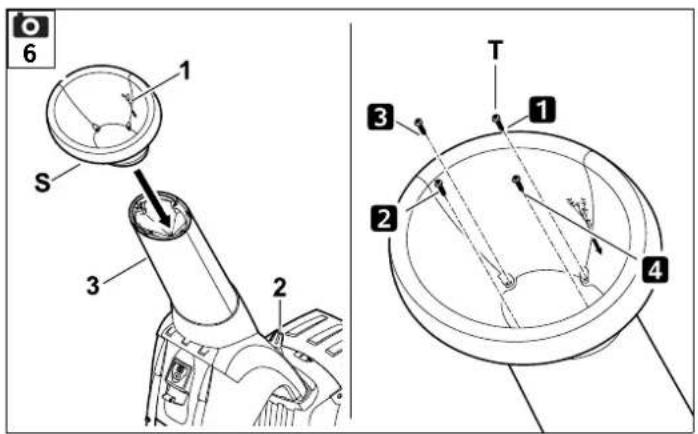

Шунғыманың жоғарғы бөлігін орнату 534

Жұмыс нұсқаулары 535

Кандай материалды өндеуге болады? 535

Кандай материалды ендеуге болмайды? 535

Бутакшаның ең жоғарғы диаметрі 535

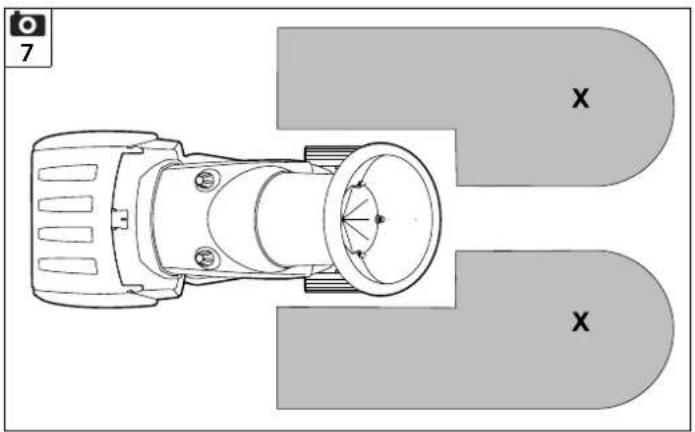

Пайдаланушының жұмыс аймағы 535

Курылғының дұрыс жук-салмағы 535

Шамадан артык тиеуден корғау 535

Егер кескіш бөлік бак усактағыштарын бұғаттаса 535

Бакша усақтағышын толтыру 536

Сактандырғыш кұрылғылар 536

Электр моторының қайтадан іске қосылуының бірлігі 536

Сактандырғыш бұғаттау аспабы 536

Электр козгалткыштың тежегіші 536

Коргайтын жабын 536

Колданыска енгізу 537

Бакша үсақтағышын куат көзіне жалғау 537

Желі сымын жалғау 537

Бакша усактағышын косу 537

Бакша үсақтағышын сөндіру 537

Дискілі пышақтың айналу бағытын тексеру 538

Дискілі пышактардың айналу бағытын өзгерту 538

¥сақтау 538

Техникалық қызмет көрсету 538

Кұрылғыны тазалау 538 Тиеу шүңғымасын орнату 539

Тиеу шунғымасын белшектеу 539

Пышақтар жинағын бөлшектеу 539

Пышактар жинағын орнату 539

Пышактарға қызмет көрсету 540

Пышакты буру 540

Электр козгалткышы және донғалақ 541

Сактау шарттары 541

Тасымалдау 541

Бакша усактағышын тарту немесе итеру 541

Бакша усақтағышын көтеру немесе тасу 541

Бак усақтағышының тік күйінде орның ауыстыру 541

Коршаган ортаны корғау 541

Косылу схемасы 542

Баска да қосалқы бөлшектер 542

Тозу дәрежесін барынша азайту және зақымдардан қорғау 542

Дайындаушы кәсіпорынның ЕО нормаларына сай келуі туралы арыз 543

Техникалық деректер 543

Техникалық қызмет көрсету жоспары 545

2. Аталмыш пайдалану жөніндегі нүсқаулық жайында

2.1 Жалпы ережелер

Пайдалану женіндегі осы нускаулық Пайдалану женіндегі өндірушінің тупнускалы нускаулығы ЕО 2006/42/ЕС директиваларына сай келеді.

VIKING компаниясы өз өнімінің таңдауын жетілдіру бағытында жұмысын үнемі атқаруда; сондықтан біз оның пішіні, техникасы және жиынтықтылығына өзгеріс енгізуге Құқылымыз.

Осы себептен кінәраттар, осы брошюраның ақпараттары мен суреттеріне ұсыныла алмайды.

2.2 Пайдалану жөніндегі осы нүсқаулықты қалай қолдану керек

Суреттер мен мәтіндер, жұмыстың белгілі бір сатыларын сипаттайды.

Көгалшапқыштағы барлық нышандар, пайдалану жөніндегі осы нұсқаулықта түсіндіріледі.

Көз тігу бағыты:

Пайдалану женіндегі нұсқаулықта «солға» және «оңға» кез тігу сөздерін қолданған кезде: пайдаланушы аспаппен түр (жұмыс күйі).

Бөлімдердің нүскаулары:

Толығырақ ақпаратты табуға болатын бөлімдер мен бөліктер көрсеткішпен белгіленген. Бөлім нұсқауларының мысалы: (⇒ 3.)

Мәтін үзінділерінің белгіленуі:

Белек нүскаулар келесідей белгіленуі мүмкін.

Пайдаланушының орындалатын операцияларының бірізділігі:

- Бурауштың көмегімен және түтқышты (2) қолдана отырып, бұранданы (1) бұрап алыңыз ...

Жалпы тізімдері:

- Спорттык іс-шаралар мен сайыстарды өткізген кезде өнімді қолдану

Аса маңызды мәтіннің бөліктері:

Оқырманның назарын аудару үшін, пайдалану жөніндегі нұсқаулықтағы мәтіннің ең маңызды үзінділері келесі танбалармен белгіленеді.

Kayin-катер!

Ауыр жаракат пен зақым алу қаупі бар. Белгілі бір әрекеттері белгіленген немесе рүқсат етілмеген.

Ескерту!

Жаракат алу каупі бар. Жаракаттан аман сактап қалатын тәсіл көрсетілген.

Абай болыңыз!

Белгілі бір әрекеттердің салдарынан жеңіл жаракаттар келтіріліп, жабдық сынуы мүмкін.

Нускау

Оператордың ыктимал кателіктерін болдырмау максатымен жабдықты қолдану жөніндегі ұсыныстар.

Суретке сілтемелер:

Кұрылғыны пайдалануды көрсететін суреттер Пайдалану жөніндегі нұсқаулықтың басында келтірілген.

Фотокамера белгісі Пайдалану жәніндегі нұсқаулықта келтірілген мәтінге сәйкес суретті нұскайды.

2.3 Турлі елдерге арналған нұсқалар

Колданылатын елге байланысты VIKING компаниясы ұсақтағыштарды айырлар мен ажыратқыштардың әр турімен жабдықтайды.

Суреттерде еуропалық штекерлермен немесе 5 полюсті желілік штекермен құрылғылар көрсетілген, құрылғыны басқа айырмен қосу дәл осылай жүзеге асырылады.

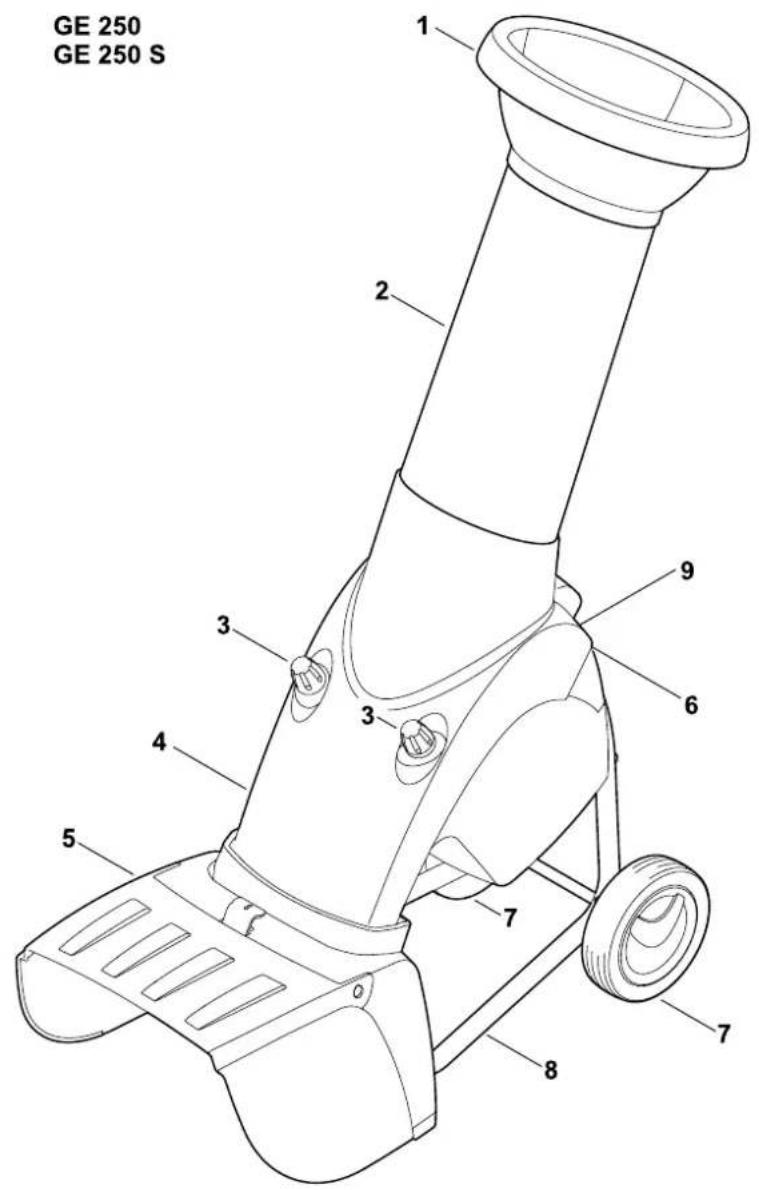

3. Курылғылардың сипаты

1 Шунғыманың жоғарғы бөлігі
2 Шунғыманың төменгі бөлігі
3 Бурandalы тығындар
4 Herizrì курылғы
5 Лактырманың астаушасы
6 Желілік қосылымы бар қосқыш- / ажыратқыш
7 Дөңгелектер
8 Дөңгелек тірегі
9 Зауыттык тактайша

4. Сіздің қауіпсіздігіңіз туралы

4.1 Жалпы ережелер

Аспаппен жұмыс істегенде қауіпсіздік техникасын қатаң ұстаныңыз.

Алғаш рет қолданар алдында пайдалану жөніндегі осы нұсқаулықты толығымен окуыңыз керек. Пайдалану

жөніндегі нұсқаулықты тағы да қолдану максатында сақтап қойыңыз.

Қауіпсіздік мақсатында мына қауіпсіздік шараларын ұстанған жән және де нұсқаулықта ескерілмеген басқа да ережелерді ұстану керек. Құрылғыны

γнемі ақылмен және жауапкершілікпен пайдаланыңыз және де пайдаланушы басқа түлғаларға закым тигізгені үшін және мүлікті бүлдіргені үшін жауапты екенін ұмытпаңыз.

Баскару түтқышымен және құрылғыны пайдалану ережелерімен танысыңыз.

Усаткышты тек пайдалану жөніндегі нұсқаулықты оқыған және аспапты пайдалана алатын түлғаларға ғана пайдалануға болады. Алғаш рет қолданар алдында пайдаланушы тәжірибелі маманға жүгіну керек. Сатушы мен басқа маман пайдаланушыға құрылғыны қауіпсіз пайдалану ережелерін айтуы тиіс.

Нускау берген кезде пайдаланушыға құрылғымен жұмыс істеген кезде барынша абай болып, зейін қоя отырып жұмыс істеу керек екенін түсіндірген жөн.

Түншығудан өлім қаупі бар! Орауыш материалмен ойнағаннан балаларға түншығу қаупі төнуі мүмкін. Орауыш материалды балалардан алшақ ұстаңыз.

Құрылғыны барлық құралдарымен тек осы үлгімен таныс және онымен жұмыс істей алатын түлғаларға ғана беруге рұқсат етіледі. Пайдалану женіндегі нұсқаулық құрылғының ажырамас бөлігі больп табылады және жаңа пайдаланушыға құрылғымен бірге берілуге тиіс.

Курылғымен тек физикалық және психологиялық жағдайы жақсы болғанда ғана жұмыс істеу керек. Денсаулығыңыз нашар болған жағдайда ұсақтағышпен жұмыс істеуге руқсат алу үшін дәрігерге жолығыңыз. Қимылыңызды нашарлататын дәрілер

немесе алкоголь ішімдіктері әсері барда құрылғымен жұмыс істеуге тыйым салынады.

Балалар мен 16 жаска толмаған жасөспірімдердің құрылғыны пайдалануына рүқсат берменіз. Жергілікті жарлықтар пайдаланушының ең төменгі жасшамасын белгілей алады.

Бүл құрылғы физикалық және ақыл-ой мүмкіндігі шектеулі адамдарға (әсіресе балаларға), сонымен қатар жұмыс тәжірибесі жеткіліксіз немесе аспап туралы білімі жеткіліксіз адамдар пайдалануға арналмаған. Бүл жағдайда ұсақтағышпен жұмыс істеу сәйкес нұсқаулар берілгеннен кейін қауіпсіздігіне жауап беретін адамның бақылауымен жүзеге асырылуы қажет. Балалар құрылғымен ойнамауын қадағалау керек.

Курылғы тұрмыстық мақсаттарға арналған.

Назар аударыңыз – жазатайым оқиганың қаупі бар!

VIKING бақша ұсақтағышы кесілген бұтақшалар мен өсімдіктердің қалдықтарын ұсақтауға арналған. Оны басқа мақсатта қолдануға болмайды, себебі бүл адам үшін қауіпті және жабдық үшін зиянды болуы мүмкін.

Бақша ұсақтағышын келесі мақсаттарға пайдалануға тыйым салынған (толық емес тізім):

• баска материалдар (мысалы, шыны, металл) ушін;
• пайдалану жөніндегі нұсқаулықта көрсетілмеген жұмыстарды орындау үшін;

– азык-тулік дайындау үшін (мысалы, мүзды үсақтау, мезғаға іріктеу).

Қауіпсіздік мақсатында VIKING компаниясымен рұқсат етілген, қосымша құрылғыны монтаждаудан басқа – құралдың құрылымына кез келген өзгерістер енгізуге тыйым салынады, сонымен қатар мүндай әрекеттер кепілдіктің жойылуына әкеледі. Рұқсат етілген қосымша жабдықтау туралы ақпаратты VIKING компаниясының делдалымен білуге болады.

Сонымен қатар, іштен жанатын қозғалтқыш пен электр мотордың айналу жилігіне немесе куаттылығына әсер ететін құрылғыны қолмен қозғалтуға тыйым салынған.

Курылғыны зат, жануарлар мен адамдарды, әсіресе балаларды тасымалдау үшін пайдалануға тыйым салынады.

Коғамдық орындар, парктер, спорт аланшаларында, жолда, ауыл және орман шарушылығында пайдаланған кезде әте сақ болу қажет.

4.2 Ескерту! Электр тогына согылу каупи!

Назар аударыңыз! Электр тогына соғылу қаупі!

Қауіпсіздік мақсатында желі сымының, желілік штекерге

ажыратқыштар мен қосатын сымға ерекше назар аударыңыз. Төк соғу қаупінің алдын алу үшін, зақымданған шоғырсымдарды, ұяларды, айырлар мен нұсқалған қосу сымдарын пайдалануға тыйым салынады.

Сол себепті зақым белгілеріне (сынғыштық) қосу сымдарын тұрақты тексеріп тұру қажет.

Зақымданған ұзартқыш шоғырсымды пайдалануға тыйым салынған. Зақымданған ұзартқыш шоғырсымды жаңасына айырбастау керек, ұзартқыш шоғырсымды жәндгеуге тыйым салынған.

Құрылғыны сымдары закымданған немесе тозған болса пайдалануға болмайды. Қосатын сымда закым келу мен тозу белгілерінің болмауына ерекше назар аударып тексеріңіз.

Электр сымдарын жөндеу мен айырбастауды тек арнай оқытылған қызметкерлер ғана жүзеге асыру керек.

Электр тогына соғылу қаупі!

Зақымданған сымды желілік қорек кезіне қосуға тыйым салынады, оны тек электр желісінен ажыратылғаннан кейін ғана ұстауға болады.

Кескіш блоктарға (пышақтарға) тек аспап сөніп түрганда ған қол тигізуге болады.

Электр желісі сәйкес сақтандырғыштармен қорғалуын үнемі қадағалап отырыңыз.

Жанбыр жауып түрганда немесе влғалды ортада жұмыс істеуге тыйым салынады.

Ашык аспан астында жұмыс істеген кезде тек құрылғыға келетін (⇒ 10.1), су өткізбейтін ұзартқыш шоғырсымды қолданыңыз.

Электр куатының сымын ашаны розеткадан алып тастау арқылы сөндіріңіз. Электр сымын тартуға тыйым салынады.

Курылғыны жаңбырдың астында калдырмаңыз.

Егер кұрылғы генератор агрегатына қосылса, токтың ауытқұына орай оның зақымданбауын қарап отырыңыз.

Курылғыны максимальды ажырату тогы 30 мА балқымалы сақтандырғышпен қорғалған электр қуатының көзіне жалған қосуға болады. Қосымша мәліметтерді электрмонтаждаушыдан алуға болады.

4.3 Киім және әбзел

Кұрылғымен жұмыс істеу үшін табаны сырганамайтын жабық аяқ киім киіңіз. Жалаң

аяк немесе сандалдармен жұмыс істеуге тыйым салынған.

Жумыс барысында, кызмет көрсеткен кезде және кұрылғыны тасымалдағанда үнемі мықты қолқап кию

керек.

Жұмыс істеген кезде қорғаныс көзілдірігін және есту мүшелерін қорғау құралдарын кийңіз. Оларды жұмыс

аткарған уақыт бойы киіңіз.

Курылғымен жұмыс істеген кезде денеге жабысып түратын сәйкес киім киіңіз, мысалы, жұмыс халатының

орнына комбинезон. Усақтағышпен жұмыс істегенде шәлі тарту, галстук, әшекейлер тағуға, бос жіберілген ленталар мен басқа да сыртқа шығып түратын киім элементтерін киюге тыйым салынады.

Аспаппен жұмыс істегенде, және де оган қызмет көрсеткенде ұзын шаштарды байлап, бас киім (жаулық, кепка және т.б.) астына жасыру қажет.

4.4 Курылғыны тасымалдау

Өткір жүздерден және ыстық бөлшектерден зақымданбау үшін үнемі қолғаппен жұмыс істеу керек.

Электр қозғалтқышы қосулы түрган құрылғыны тасымалдамаңыз. Тасымалдар алдында электр қозғалтқышты сөндіріңіз, пышақтың токтауын күтіңіз және түтандыру білтесінің түйіспелі ұштығын суырығ алыңыз.

Кұрылғыны тек оның электр қозғалтқышы суығаннан кейін ғана тасуға болады.

Курылғыны тек тиісті түрде орнатылған суарма шуңғымамен ғана тасымалданыз.

Бос жаткан пышактар аркылы, дене зақымдарының келтірілу қаупі бар!

Эсіресе еңкейту кезінде құрылғының салмағын ескеріңіз.

Сай келетін жуктеу механизмдерін (жуктеу түғырнамаларын, жук көтергіш кондырғыларды) пайдаланыңыз.

Пайдалану женіндегі нүсқаулықта көрсетілген орындарды пайдалана отырып, ұсақтағышты сәйкес келетін құралдармен (баулармен, қайыстармен және т.б.) бекіту керек. (⇒ 12.)

Кұрылғыны тек жүріс жылдамдығымен тартуға немесе тасуға болады. Сүйретпеніз!

Құрылғыны тасымалдау кезінде, атап айтсак, жүктеу тұғырнамаларында жүктің және тасымалданатын заттың қауіпсіздігіне қатысты жөргілікті зандардың талаптарын орындау қажет.

4.5 Жумысты бастамас бұрын

Пайдаланушы, пайдалану жөніндегі нүсқаулықты оқып шыққанына көз жеткізіңіз.

ІЖК мен электр қозғалтқышпен жабдықталған бақ аспаптарын пайдалану ережелерін сақтаңыз.

Курылғыны қолданар алдында барлық тозған және зақымданған бөлшектерін айырбастау керек. Өшіріліп қалған және дұрыс көрінбейтін ескертетін белгілерді жаңасына ауыстыру керек. Жаңа белгілер мен басқа да қосалқы бөлшектерді алу үшін VIKING компаниясының делдалына жүгініңіз.

Косар алдында көз жеткізіңіз,

– құрылғы жұмыска жарамды күйде екендігіне. Бұл қаптамалар мен сақтандыргыш құрылғылардың орнатылу керектігін және мінсіз күйде екендігін білдіреді.
– электр куатына косу, нускаулыкка сэйкес келетін куат көзі розеткасын пайдалану арқылы жүзеге асырылатындығына.
– қорек ағытпасының окшаулағышы және ұзартқыш, штекер және розетка жұмысқа жарамды күйде екендігіне.
– Кұрылғының толықтай (электр қозғалтқышының корпусы, қорғаныш жабдықтар, бекіткіш бөлшектер, кескіш біліктер, дискілі пышақтар және т.б.) еш зақымдарының және тозу белгілерінің жоқ екендігіне.
- Кұрылғыда ұсак-түйек қоқыстардың жок екендігіне және суарма шунғымасының бос екендігіне.
– барлык бурандалар, сақиналар және бекіткіш бөлшектер тиісті түрде орнатылып, тартылғандығына. Босап кеткен бурандалар мен сақиналарды бастау алдында тартып бұрау қажет (созылудың айналу мезетін қадағалау арқылы).

Құрылғыны тек ашық аспан астында, қабырға мен басқа да қозғалмайтын объекттерден алшақ жерде пайдаланыңыз, жаракат алу қаупін және мүлікті зақымдау қауіпін темендету үшін (пайдаланушы үшін жеткіліксіз жұмыс аймағы, шыны сындыру, автокөлікті сызып алу және т.б.).

Кұрылғы тегіс әрі жатық қабатты орнықты тұруы керек.

Құрылғыны тастар мен құыршық тастарға орнатып пайдалануға тыйым салынған, ұшқындайтын материалдан жаракат алуы мүмкін.

Эр ретте бастаған кезде құрылғы тиісті түрде жабылғандығына көз жеткізіңіз. (⇒ 11.2)

Қауіпті жағдайда тез әрекет етуге арналған ажыратқыштардың орналасқан жерін есте сақтаңыз.

Суарма шунғыманың, шашырандыдан қорғайтын панельдері бүтін болуы тиіс және суарма тесікті толықтай жауып тұруы тиіс, зақымданған шашыратқышты айырбастау керек.

Кұрылғыны тек дұрыс жиналған күйде ғана пайдалануға болады. Кұрылғыда бөлшектер (мысалы , деңгелектер) жоқ болса, белгіленген қауіпсіз қашықтық сақталып тұрмайды, сонымен қатар, құрылғының тұрақтылығы азаюы мүмкін.

Іске қосу алдында тиісті қашықтықты бақылап тексеріңіз!

«Дұрыс жинау» деген сөздің мағынасына тек құрылғыда барлық бөлшектердің орнатылуы дел қана түсінуге болмайды, сонымен қатар келесі әрекеттерді жасау:

– Шунғыманың жоғарғы бөлігі төменгісіне орнатылған,
– тиеу шунғымасы негізгі құрылғыға орнатылған және екі бұрандалы тығын да тартылған,
– Дөңгелек тірегі орнатылған,
– екі деңгелегі де орнатылған,

– Барлық қорғаушы құралдар (лақтырманың астаушасы, шашырандыдан қоргайтын панельдер және т.б.) орнатылған және жұмысқа жарамды,
– шапкыш бөлік (дискілі пышақ) орнатылған,
– барлық пышақтар дұрыс орнатылған.

Куралдағы орнатылған алмастырып- қосқыштар мен сақтандыргыш құрылғыларды алуға немесе қайта қосуға болмайды.

Зақымдар мен майыскан жерлерінің бар-жоғын тексеру арқылы дискілі пышақты тексеріңіз және қажет болғанда ауыстырыңыз.

4.6 Жумыс уакытында

Жануарлар немесе кустар, әсіресе балалар қауіпті аумакта болғанда, ешбір жағдайда жұмыс істемеңіз.

Кұрылғымен жаңбыр, күн күркірегенде және әсіресе найзагай жарқылдағанда жұмыс істеуге болмайды.

Су жерлерде орныкты турмайтындыктан жазатайым окига қаупі артады. Жұмыс барысында сырғанап кетпеу үшін ерекше абай болған жән. Мүмкіндігінше құрылғыны дымқыл жерлерде қолданудың алдын алу керек.

Жұмысты күндіз немесе жеткілікті дәрежедегі жасанды жарық болған жағдайда ғана орындаған жөн.

Жұмыс барысында жұмыс аймағында өзге заттар мен батпақ болмау керек. Сүрініп кетуге болатын барлық заттарды алып тастаңыз: тастар, бұтактар, сымдар және т.б.

Пайдаланушының орны ұсақтағышты орналастырған орыннан жоғары болмауы тиіс.

Icke косу:

Іске қосар алдында құрылғыны сенімді вертикалды күйде орналастырыңыз. Горизонталды күйде пайдалануға тыйым салынған.

«Колданыска енгізу» бөлімінің нүсқауларын сақтай отырып, шапқышты абайлап қосыңыз. (⇒ 10.)

Бензинді немесе электр моторды іске коскан кезде материалдарды тастауға арналған саңылаудың алдында тұруға болмайды. Сөндірген кезде бақ ұсатқышының ішінде өнделіп жатқан материалдар қалып қоймауы тиіс. Бул жағдайда материал сыртқа тасталып, адамдарға зақым келтіруі мүмкін.

Бастау кезінде құрылғыны аударуға болмайды.

Кыска уакыт аралығында, жиі қосуды, атап айтсак қосу / сөндіру «ойындарын» болдырмаган жөн. Электр қозғалтқышының қызып кету қаупі!

Усақтағышты қосу салдарынан болған куаттың тұрақсыздығы үшін желінің белгілі бір параметрлерінде осы электр желісіне қосылған басқа құрылғылар істен шығуы мүмкін. Бүл жағдайда келесі әрекеттерді орындау қажет (мысалы, аспапты басқа электр желісіне немесе кедергісі ең темен желіге қосуға болады).

Жұмыстың басталуы:

Айналмалы белшектерге қолдарыңызды немесе аяқтарыңызды тигізуге болмайды.

Кұрылғы жұмыс істеп түрған кезде, бетіңзді немесе дененіздің басқа да беліктерін суарма шүңғымасының және қалдықтарды түсіріп тастауға арналған бұргғы құдығының ұстінде ешқашан ұстамаңыз. Басыңыз бен дененізді жүктеу бұргғы құдығынан әрірек ұстаңыз.

Қолыңыз, денеңіздің басқа бөліктері немесе киіміңізді суарма шүңғымага немесе қалдықтарды түсіріп тастауға

арналған бұрғы құдығының ішіне сұқпаңыз. Көз, бет, саусақ, алақан және т.б. мүшелерге жаракат келтірілу қаупі бар.

Тіреуші устіңгі бетке үнемі сүйеніңіз және тиісті тепе-тендікті сақтаңыз. Колдарыңызды құрылғының үстінен шығармаңыз.

Пайдаланған кезде шашыраудан қорғайтын панельдерімен пайдалануға тыйым салынған. (мысалы, шығару, лақтыру, бекіту, сындыру).

Материалды салған кезде пайдаланушы нұскалған жұмыс аймағында болу керек. Қсақтағыш жұмыс істеп түрғанда пайдаланушы жұмыс аймағында болуы тиіс, лактыру аймағында болуға тыйым салынған. (⇒ 8.4)

Пайдаланған кезде ұсақталған материал жоғары қарай лақтырылуы

мүмкін. Сондыктан қорғаныс көзілдірігін киіп, бетіңізді жуктеу бұрғы құдығынан әрірек ұстаңыз.

Бензин немесе электр қозғалтқышы жұмыс істеп түрган құрылғыны еңкейтуге болмайды.

Жумыс уакытында кұрылғы кұлаған жағдайда, электр қозғалтқышты дереу сөндіріп, желілік штекерді суырып алыңыз.

Шығатын шахтада материал жиналып қалмауын қадағалап отырыңыз, себебі бүл өнімділіктің темендеуіне және шығару күшінің артуына әекеліп соқтырады.

Бақ ұсақтағышы толып қалған жағдайда, ұсақтау камерасына: металл бөлшектері, тастар, пластмассалар, шыны және т.б. кіріп кетпеуін байқап тұрыңыз, себебі соның салдарынан суарма шүңғымадағы зақымдар мен кері соққылар пайда болуы мүмкін. Сол себептен бітеліп қалуын кетіріңіз.

Бақ ұсақтағышына материалды салған кезде оны қайта шығарып тастауы мүмкін. Қолғап киіңіз!

Кескіш күрал ажыратылғаннан кейін толық токтағанға дейін біршама уақыт өтетінін естен шығармаңыз.

Электр қозғалтқышты сөндіріңіз, желілік штекерді суырыңыз және барлық жылжымалы құралдардың тоқтағанын күтіңіз.

– Сіз кұрылғыны қалдырмас бұрын немесе ол қараусыз қалар алдында

– Кұрылғының орналасқан жерін ауыстырудың алдында, кұрылғыны алып барып, теңкеріп, жылжытып немесе тартуыңыз керек,

– бурандалы бітеуішті босатыңқырар және құрылғыны ашар алдында,
– куралды тасымалдар алдында,
– бітеуіштерді немесе кескіш бөліктегі, суарма шүңғымадағы немесе қоқыс түсіріп тастауға арналған арналардағы қоқыстарды кетірер алдында,
– дискілі пышакпен жұмыс істер алдында,
– құрылғы тексеріліп немесе тазаланып жатқанның алдында, басқа да жұмыстарды өткізердің алдында.

Егер кескіш бөлікке бөгде заттар кіріп кетсе, құрылғыдан бөтен дыбыстар шығып немесе ол немесе басқаша дірілден жатса, электр қозғалтқышты сөндіріп, оның сөнгенін күтіңіз. Желілік штекерді суырып алыңыз, суарма шүңғыманы алып тастаңыз да, келесі қадамдарды жасаңыз:

• Құрылғыда, әсіресе кескіш бөліктің (пышақ, дискілі пышақ, пышақтың қыскышы, пышақ бұрандамасы, қыскыш шығыршық) бетінде зақымдардың бар-жоғын тексеріңіз де, Құрылғыны қосар және онымен жұмыс істер алдында, кәсіпкой мамандардың жәндеу жұмыстарын өткізуіне рүқсат беріңіз.
  – Кескіш бөліктің барлық кескіш бөлшектерінің дұрыс орнатылғанын тексеріңіз де, қажет болса бұрандамаларын қаттырақ тартыңыз (созылудың айналу мезетін есепке алыңыз).
  – Егер бөлшектердің біркелкі қасиеті бар болса, маман барлық зақымданған бөлшектерді ауыстырсын немесе жендесін.

4.7 Техникалық қызмет көрсету және жәндеу

Техникалық қызмет көрсетудің алдында (тазарту, жөндеу және т.б.) және қосатын сымның күйін

тексерер алдында ұсақтағышты тегіс орынға орнату қажет, электр қозғалтқышты сөндіріп, желілік штекерді суырып алыңыз.

Техникалық қызмет көрсету алдында құрылғыға суу үшін 5 минут уақыт беріңіз.

Жөндеу және желіге қосылуға арналған сымды айырбастау тек білікті электршілерге ғана рұқсат етіледі.

Тазалау:

Колданып болғаннан кейін, құрылғы жақсылап тазартылуы керек. (⇒ 11.1)

Кысым астында тазалауға немесе ағынды сумен жууға тыйым салынады (мысалы, бақшалық шланғының көмегімен).

Қатты жуғыштарды пайдалануға тыйым салынған. Бүл пластиктің немесе металдың зақымдануына әкеліп соғуы мүмкін, ал ол VIKING құрылғысы жұмысының қауіпсіздігіне әсер етеді.

Техникалық қызмет көрсету:

Осы нүсқаулықта көрсетілген барлық әрекеттерді орындаңыз, қалған басқа жұмыстардың барлығын делдал жасауы тиіс.

Қажетті құралдар мен білім болмаған кезде дереу делдалға хабарласыңыз. VIKING компаниясы, ТҚ және жендеу жасау үшін тек ресми делдалдарға жүгінуді ұсынады.

курстарын өткізіп тұрады және ресми делдалдар үшін техникалық ақпарат ұсынады.

Бул кұрылғы үшін тек VIKING компаниясы рүқсат еткен кұралдарды, бөлшектер мен қосымша аспаптарды ғана пайдаланыңыз, немесе дәл осылай техникалық орындалған. Олай болмаған күнде адамдарға зақым келтіру немесе ұсақтағыштың бұзылу қаупі бар. Сурақтар болған жағдайда делдалға хабарласыңыз.

VIKING компаниясының өзіндік күралдары, күрамдас бөліктері мен бөлшектері өз қасиеттері бойынша кұрылғы үшін ең оңтайлы және пайдаланушының талаптарына сай келеді. VIKING - тің өзіндік бөлшектерін ондағы нөмір, «VIKING» атауы бойынша анықтауға болады және қажет болғанда бөлшектің коды бойынша. Қсақ бөлшектерде тек бөлшек нөмірі ғана болуы мүмкін.

Сақтандырғыш және нұсқау беретін жапсырмалар әрқашан таза және оқылмалы болуы керек. Зақымданған немесе жоғалған жапсырмаларды VIKING делдалдарының түпнұскалы жапсырмаларына ауыстырыңыз. Бөлшекті жаңасына ауыстырған кезде, жаңа бөлшектің сондай жапсырмасының болғанын байқаңыз.

Кескіш бөліктің жұмысын тек мықты жұмыс қолғаптарын киіп, өте сақ түрде орынданыз.

Құрылғы қауіпсіз пайдаланатын күйде болуы үшін, барлық сомындар, бұрандалар мен бұрандамалар, әсіресе кескіш бөліктің барлық бұрандамалары мыктап тартылған.

Құрылғыны тозу белгілері мен зақымдардың болуына тұрақты тексеріп отырыңыз, әсіресе ұзақ ұақыт пайдаланбай қоятын кезде (мысалы, қыс мезгілінің алдында). Қауіпсіздік түсінігіне орай, тозған және зақымданған бөлшектерді дереу ауыстыру керек, соның арқасында құрал қауіпсіз әрі қалыпыты қолданыс жағдайында болады.

Егер техникалық қызмет көрсету кезінде қандай да бір бөліктер немесе қорғаныш құрылғылары алынып тасталса, нұсқаулықтың талабына сәйкес оларды орнына орнату қажет.

4.8 ¥зак мерзім бойы сақтау

Жабык орынга орнатар алдында аспаптың сууы үшін 5 минуттей уақыт беріңіз.

Окымаған адамға (мысалы, балаларға) ұсақтағышпен жұмыс істеуге тыйым салынған.

Узак уакыт сактау алдында (мысалы, кыс айларында) кұрылғыны мұқият тазарту қажет.

Кұрылғыны тек жұмыска жарамды күйінде ғана пайдаланған жөн.

Бак ұсатқышты орнатылған жуктеу шүңғымасымен бірге пайдалануға. Ашық пышақтардан жаракат алу қаупі.

4.9 Пайдаға асыру

Қалдықтар адамдарға, жануарларға және қоршаған ортаға зиян келтіруі мүмкін, сондықтан кәсіби түрде пайдаға асырылуы қажет.

Өзіңздің пайдаға асыратын орталыққа немесе қалдықтарды қалайша көсіби түрде пайдаға асыруға болатындығын білу үшін делдалдарға жүгініңіз. VIKING компаниясы VIKING делдалдарын ұсынады.

Ауыстырылған агрегат нүсқаулыққа сәйкес пайдаға асырылатынына көз жеткізіңіз. Пайдаға асырар алдында, агрегатты қолданысықа жарамсыз етіңіз. Төтенше жағдайлардан сақтану үшін желілік сымды немесе электр қозғалтқыштың қуат сымын ажырату қажет.

5. Таңбалардың сипаттамасы

Назар аударыңыз! Колданар алдында пайдалану жөніндегі нұсқаулықты оқып шығыңыз.

Жаракат алу каупі бар! Қауіпті аймакта адамдардың болуына тыйым салынған.

Жаракат алу каупі бар! Айналып түрган белшектермен! Аспап жұмыс істеп түрганда қолдар мен аяктарды тесіктерге салуға тыйым салынған.

Жаракат алу каупі бар! Кескіш құралмен жұмыс жасар алдында, сонымен қатар техникалық қызмет қөрсету, жәндеу, қосатын сымның күйін тексергенде және ұсақтағышты назарсыз қалдырар алдында электр қозгалтқышты сәндіріп, желі сымын аспаптан ажырату керек.

Есту мүшелерін қорғау құралдарын пайдаланыңыз! Қорғаушы көзілдіріктерді тағыңыз! Жұмыс қолғаптарын киіңіз!

Жаракат алу каупі бар! Кұрылғыға басып түрмаңыз.

Жаракат алу қаупі бар! Қолыңыз, денеңіздің басқа беліктері немесе киіміңізді суарма шүңғымага немесе қалдықтары бар астаушаға сукпаңыз.

6. Жеткізілім жиынтығы

Поз. Атауы Саны

A	Шунғыманың теменгі бөлігі бар негізгі кұрылғы	1
B	Дөңгелек тірегі	1
C	Дөңгелек білігі	1

Поз.	Атауы	Саны
D	Дөңгелек тіреуі	2
E	Бұранда М6 x 55	2
F	Алты қырлы гайка	2
H	Жылдам бекітуге арналған қысқыш	2
I	Дөңгелек	2
J	Дөңгелек қалпағы	2
K	Төрт қырлы гайка	2
L	Шайба ∅ 17 мм	4
M	Бұранда М6 x 50	2
N	Лақтырманың қақпағы	1
O	Лақтырманы үзарту	1
P	Жақтау	1
Q	Болт	2
R	Жұлдызша-бұранда Р5 x 20	3
S	Шұңғыманың жоғарғы белігі	1
T	Бекіту бұрандасы	4
U	Жұлдызша-бұранда Р5 x 10	2
V	Комбинациялық кілт	1
•	Пайдалану жәніндегі нұсқаулық	1

7. Колданыска дайындау

7.1 Дөңгелек білігін және дөңгелектерді орнату

• Деңгелек білігін (С) деңгелек шектегіштерімен (D), бұрандалармен (E) және алты қырлы гайкалармен (F) деңгелек тірегімен (В) орнатыңыз және комбинациялық кілтпен (V) бұрап бекітіңіз (4 - 6 Нм).

• Дөңгелектерді (І) және орнатылған дөңгелек білігін кигізіңіз.
  ! Өздігінен бекітілетін элементтерді деңгелек білігіне деңгелектер еркін айналатындай етіп орналастырыңыз.
  Өздігінен бекітілетін элемент бөлшектегеннен кейін қайта пайдаланылмайды.

• Өздігінен бекітілетін элементтерді (Н) деңес жағымен деңгелек білігіне басыңыз.
• Дөңгелек қалпақтарын (J) деңгелекке орнатыңыз.

7.2 Козгалғыш бөлімін және лақтырманың астаушасын орнату

1 Лактырманы узарту күралын орнату

• Негізгі құрылғыны (А) суретте көрсетілгендей биіктігі шамамен 15-20 см ағаш блокқа орналастырыңыз.
• Лақтырманы ұзарту құралын (О) ілмегімен (1) жоғарыдан негізгі құрылғыдағы (А) тесіктерге (2) іліңіз және негізгі құрылғының алдыңғы жағы лақтырманы ұзарту құралының тесігіне дәл орнатылатындай етіп төменге қарай айналдырыңыз.
• Бурандаларды (U) ілмектердің қалпақтарына (1) бұрап бекітіңіз (1 - 2 Нм).
  2 Козгалғыш бөлімін орнату

• Төрт қырлы гайкаларды (К) және шайбаларды (L) негізгі құрылғыдағы (3) алдын ала көзделген ойықтарға енгізіңіз.

• Козгалғыш бөлімін екі деңгелек білігімен (4) тірелмегенше негізгі құрылғыдағы (5) бағыттауыштарға енгізіңіз.

• Дөнгелек тірегін иілген жерімен (6) лактырманы узарту құралындағы (7) ойыкқа енгізіңіз.
• Бурандаларды (М) шайбалармен (L) деңгелек тіректеріндегі (8) тесіктер арқылы орнатыңыз және комбинациялық кілтпен (V) бекемдеңіз (4 - 6 Нм).

3 Жактауды орнату

Денгелек тірегінің (6) ілген жері лақтырманы үзарту құралындағы (7) ойықтарға дәл орнатылуы керек.

• Жактауды (Р) жайыңыз және бұрандаларды (R) бұраңыз (1 - 2 Нм).
  • Курылғыны орнатыңыз.

4 Лактырманың қақпағын орнату

- Лақтырманың қақпағын (N) іліңіз және болттарды (Q) басып енгізіңіз (қажет болса, пластмасса балғасын пайдаланыңыз).

Орнаткан кезде сол мен он жақ қабырғалар (9) лактырманың қақпағының ішкі жағына және лактырманы ұзарту құралының (10) бағыттаушы гайкасына дәл кіруін қадағалаңыз.

7.3 Лактырманың қақпағын ашу және жабу

Лактырманың какпағын ашу:

- Усақтау алдында лақтырманың қақпағын (1) жоғары қарай ашыңыз және лақтырманы ұзарту құралындағы бекіткіштің (2) бекітілуіне мүмкіндік беріңіз.

Лактырманың какпағын жабу:

- Орынын ауыстырған кезде немесе жинақы күйде сақтау үшін бекітетін ципферді (2) шамалы көтеріңіз және лактырманың қақпағын (1) төмен түсіріңіз.

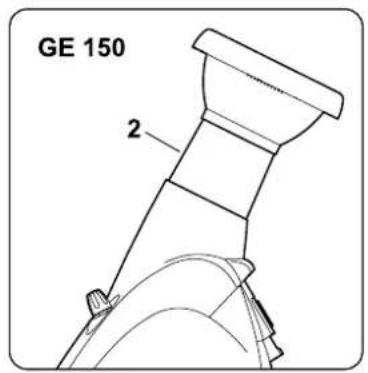

7.4 Шунғыманың жоғарғы бөлігін орнату

Шунғыма тек бір дилерден арнайы құралдың көмегімен орнатылуы мүмкін. VIKING компаниясы VIKING делдалдарын ұсынады.

- Шунғыманың жоғарғы белігін (S) белгісімен (1) алға қарай бұрандалы тығындардың (2) бағытымен, шунғыманың төменгі белігіне (3) орнатыңыз.

Бұрандаларды бұрап бекіткен кезде бүріккіштің сырғып кетуін болдырмау үшін сипатталған орнату реттілігін ұстануды ұсынамыз.

- Бурandalарды (Т) суретте көрсетілген реттілікпен (1 2 3 4) бұрап бекітіңіз.

8. Жумыс нускаулары

8.1 Кандай материалды өндеуге болады?

– Бакша ұсақтағышын толтыру. (⇒ 8.8)

GE 150, GE 250 S, GE 260 S:

Ағаш- пен бұта кесу және қатты мен тармақы кесілген бұтакшалар.

GE 250, GE 260:

Жемістер- мен көкөністердің қалдықтары сияқты өсімдіктердің органикалық қалдықтары, кесілген гүлдер, жапырақтар, бірақ сондай-ақ ағаш- пен бута кесу және қатты мен тармақты кесілген бутакшалар.

Ағаштар мен буға кесулерін жас куйінде ұсақтаған жән, себебі ұсақтағыштың өнімділігі құргақ немесе дымқыл материалды кескеннен жоғары болады.

8.2 Кандай материалды өндеуге болмайды?

Бақ ұсатқышына тастар, шыны, металл (сымдар, шегелер және т.б.) және пластмасса бөлшектері түспеуі тиіс.

Herizrì epeje:

Компостта пайдаланылатын материалдар бақ ұсақтағыштарына көлмейді.

8.3 Бутакшаның ең жоғарғы диаметрі

Бул деректер жаңа кесілген бутакшаларға қатысты:

8.4 Пайдаланушының жұмыс аймағы

- Καυίπειδικινα κακς ατήνη, εη алдымен сыртка тасталып жаткан материалдан зақымданудан сақтану ушін пайдаланушы жұмыс уақытында (электр қозғалтқышы немесе ӘЖК қосулы болғанда) үнемі жұмыс аймағында области (сур аймақ «Х») болуы тиіс.

8.5 Курылғының дұрыс жүк-салмағы

Бак ұсатқыштың бензин немесе электр қозғалтқышын айналымдар саны азаймайтындай етіп жуктеуге болады. Бак ұсатқышты біртекті және үздіксіз жуктеу қажет. Егер бак ұсатқышпен жұмыс жасаған кезде қозғалтқыштың айналымдар саны азайса, бензин немесе электр қозғалтқыштан артқы жукті түсіру үшін келесіде жанармай қүйғаннан кейін құрылғыны сөндіріп тастаңыз.

Кұрылғыда ұсқталатын материал жок болғанда, алдымен электр қозғалтқышты орнатыңыз. Өйтпесе қайта іске қоскан кезде дискілі пышақ бұғатталуы мүмкін.

8.6 Шамадан артык тиеуден корғау

Егер жұмыс барысында электр қозғалтқыш шамадан артық күш түскен болса, автоматты түрде шамадан артық

тиеуден қорғау үшін орнатылған аспабы іске қосылады және оны сөндіріп тастайды.

Салқындатқаннан кейін (шамамен 10 минуттан кейін) бақ ұсақтағышы қайта жұмысқа дайын болады. Шамадан артық тиеуден қорғаудың жиі іске қосылуы, келесі себептерден болуы мүмкін:

– косатын сымы сэйкес келмейді, (⇒ 10.1)
– желі шамадан тыс жуктелген,
– материалдың көлемі тым көп немесе пышақтары мұқалған

8.7 Егер кескіш белік бақ усактағыштарын бұғаттаса

Егер кескіш бөлік, ұсақтаған кезде бақ ұсақтағыштарын бұғаттаса, электр қозғалтқышты дерек сөндіріп, желілік кабельді суырып алыңыз. Содан соң суарма шүңғымасын алып, кедергіні кетіріңіз.

8.8 Бакша усақтағышын толтыру

Бакша ұсақтағышын толтыру алдында «Қауіпсіздік шаралары» (⇒ 4.) тарауын, әсіресе «Жұмыс жасау кезінде» (⇒ 4.6) бөлімшесін мұқият оқып шығыңыз және барлық қауіпсіздік нұсқауларын орындаңыз. Материалды бақша ұсақтағышына бір адам салып тұру керек.

Тиеу тесігін ешкашан қолмен ұстамаңыз!

• Бакша ұсактағышын толтыру кезінде жұмыс диапазонын сақтаңыз. (⇒ 8.4)
• Бакша усактағышын косыңыз. (⇒ 10.3)

Жумсак материал:

- Жемістер мен көкөністердің қалдықтары сияқты өсімдіктердің органикалық қалдықтарын, кесілген ғүлдерді, жапырақтарды, жінішке сабақтарды және т.б. тиеу тесігіне (1) өткізіңіз.

Ылғалды немесе сулы жұмсақ материал құрылғыдағы бітелуге жылдамырақ апарады. Сондықтан бақша ұсақтағышын ұзақ толтырыңыз және әсіресе электр қозғалтқыштың жылдамдығына назау аударыңыз. Ол толтыру кезінде төмендемеуі тиіс.

Катты материал:

Жінішке әрі қатты тармактанған бұтакшаларды (максималды бұтактың жуандығын қадағалаңыз (⇒ 8.3) алдын ала секатормен кесіп алу қажет.

- Ағаш пен буға кесу әрі кесілген буғақшаларды тиеу тесігіне (1) ұзақ бағыттаңыз. Бүл кезде қатты материал өздігінен құрылғыдан тартылады.

Еңкейіспен орнатылған пышақ механизмі кесілген бутақшаларды қайтаруы мүмкін! Қайтарудан жаракат алуды болдырмау үшін бақша ұсақтағышын қатты материалмен дұрыс толтырылуы керек:

Ysyn бутакшаларды сөл еңкейтіп койыңыз және шүңғыманың он жақ қабыргасындағы белгіге (2) сәйкес пышақ механизміне қарай бағыттаңыз.

Электр козгалткышка дұрыс жүк- салмақ түскенін қадағалаңыз. (⇒ 8.5)

9. Сактандырғыш құрылғылар

9.1 Электр моторының қайтадан іске қосылуының бірлігі

Курылғы өткізгішті штепсель ажыратуына салу арқылы емес, ал сөндіргіштің кемегімен ғана іске қосыла алады.

9.2 Сактандырғыш бугаттау аспабы

Электр қозғалтқыш пен пышақтарды қосу тек суарма шүңғыманы дұрыс қосқан кезде ғана мүмкін болады. Аспап жұмыс істеп түрған кезде оң жақ бекіткіш бұранданы бұрап алған кезде (eger құрылғыға алдыңғы жағынан қарасаңыз) электр қозғалтқыш автоматты түрде ажыратылады, пышақтар бірнеше секундтен кейін токтайды.

9.3 Электр козгалткыштың тежегіші

Электр козгалткышының тежегіші пышактар толық токтағанға дейінгі сөну уақытын бірнеше секундке дейін қыскартады.

9.4 Коргайтын жабын

Материалды салу және тастау аймағында аспап, қорғаушы жабдықтармен жабдықталған. Оларға мыналар жатады: жоғарғы бөлігі мен шашыратқыш панельдері бар суарма шүңғыма, қоқыстарды түсіріп тастауға арналған ұзартылған шығыңқы жер және тастауға арналған жапқыш.

Корғаушы құрылғылар жұмыс барысында ұсақтағыштың пышақтарына дейінгі қауіпсіз қашықтықты қамтамасыз етеді.

10. Колданыска енгізу

Жаракат алу каупі бар! Бак ұсатқышты бастау алдында «Сіздің қауіпсіздігіңз» (⇒ 4.) тарауымен мұқият танысыңыз және қауіпсіздік талаптарын сақтаңыз.

10.1 Бакша ұсақтағышын куат көзіне жалғау

Жаракат алу каупі бар! «Ескерту – электрлік токтан пайда болатын кауінтер» (⇔ 4.2) тарауындағы барлық кауінсіздік бойынша нұсқауларды орынданыз.

Желіге қосылуға арналған сым тиісті сақтандырғышпен жабдықталуы тиіс. (⇒ 18.)

Жалғастырушы шоғырсымдар ретінде тек шлангі сымдарынан жеңіл емес сымдар пайдаланылуы тиіс: H07 RN-F DIN/VDE 0282.

Желіге қосылуга арналған сымның ең аз көлденең тілуі келесіні құрауы тиіс: 3 x 1,5 мм² ұзындығы дейін 25 м болғанда немесе 3 x 2,5 мм² ұзындығы бастан 25 м болғанда.

Косатын кабель ўасы резеңкеден жасалуы тиіс немесе резеңке окшаулағышы болуы тиіс және DIN/VDE 0620 стандартына сай келуі тиіс.

Уш фазалы ток үлгілерінде СЕЕ-штепсель күралдары және 5-полюсті сым пайдаланылуы керек.

Штепсельдік бірігулер шашырандыдан қорғалған болуы керек.

Жарамсыз Bergыш кабель куаттылықтың жоғалуына әкеледі және электр қозғалтқышка зақым келтіреді.

GE 150, GE 250, GE 250 S:

Берілген құрылғы желіге қосу нүктесінде (үй желісі) Z_макс желі қарсылығы максималды 0,443 Ом (50 Гц) құрайтын электрлік жүйеде пайдаланылуға арналған. Пайдаланушы пайдаланылып отырган электр желісінің параметрлері жоғарыда аталған талаптарға сай келетініне көз жеткізіп алыңыз. Қажет болған жағдайда электр желісінің толық кедергісін электрмен қамту ұйымынан білуге болады.

10.2 Желі сымын жалғау

Желі сымын тандаған кезде, «Курылғыны желіге қосу» (⇒ 10.1) тарауындағы барлық пункттерді орынданыз.

GE 150, GE 250, GE 250 S:

• Кыскышты (1) көтеріңіз.
• Желілік кабельдің жалғастырғышын қосыңыз.
• Кыскышты түсіріңіз.

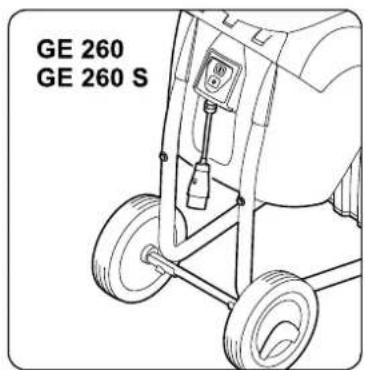

GE 260, GE 260 S:

- Желілік сымның жалғастырғышын құрылғының 5 полюсті желілік штекеріне жалғаңыз.

10.3 Бакша усақтағышын косу

Курылғыда ұсақталатын материал болмауы керек, себебі ол іске қосу кезінде шашырауы мүмкін.

Дискілі пышақтың бұғаттау құрылғысы әрқашан шектегішке аудартылуы керек. (⇒ 11.4)

• Желілік сымды косыңыз. (⇒ 10.2)
• Ажыраткыштағы жасыл түймені (1) басыңыз (суретте GE 150, GE 250, GE 250 S үлгілері көрсетілген).

Бақша ұсақтағышы пайдаланылуда.

Усақталған материалдың берілуі басталмас бұрын электр қозғалтқыш максималды айналым жиілігіне (бос жүрістің айналым жиілігі) жетуі керек.

10.4 Бакша ұсақтағышын сөндіру

Жаракат алу каупі бар! Ажырату кезінде тастау аймағына кірменіз!

Кұрылғының бүйір жағында тұрып өшіріңіз.

Электр қозғалтқышты өшіргеннен кейін токтауы үшін бірнеше секунд қажет жұмыс құралдарының жүрісіне назар аударыңыз.

- Ажыраткыштағы қызыл түймені (1) басыңыз (суретте GE 150, GE 250, GE 250 S үлгілері көрсетілген).

Бақша ұсақтағышының электр қозғалтқышы сөнеді және автоматты түрде төктайды.

Кұрылғыда ұсақталатын материал жоқ болғанда, алдымен электр қөзғалтқышты орнатыңыз. Өйтпесе қайта іске қоскан кезде дискілі пышақ бұғатталуы мүмкін.

10.5 Дискілі пышақтың айналу бағытын тексеру

GE 260 және GE 260 S үлгілерінде жұмысты бастау (толтыру) алдында дискілі пышақтың айналу бағытын тексеріңіз.

Жаракат алу каупі бар! Тексеру әрекетінің барысында қорғаныш көзілдірігін тағыңыз.

• Бакша усактағышын косыңыз. (⇒ 10.3)
• Бакша усактағышын сөндіріңіз. (⇒ 10.4)
• Шашырандыдан қөргайтын панельдерді ішке басыңыз және жоғарыдан тиеу тесігі арқылы дискілі пышаққа қараңыз: Айналу бағыты дұрыс болғанда, дискілі пышақ солға (сағат бағытына кері) бұрылуы керек.

10.6 Дискілі пышақтардың айналу бағытын өзгерту

Дискілі пышактың айналу бағыты кате болғанда (оң жаққа, сағат бағытымен) GE 260 және GE 260 S үлгілерінде айналу бағыты өзгертілуі керек.

Дискілі пышақтың айналу бағыты желілік штекердегі фазалық коммутатордың полюстерін өзгерту арқылы өзгертіледі.

- Фазалык коммутаторды (1) бурауышпен (U) 180°-ка солга не онға қарай бекітілмегенше бураңыз.

10.7 ¥сақтау

• Бакша усақтағышын тегіс әрі орнықты жерге орналастырып, сөніп түрганына көз жеткізіңіз.
• Мыкты колған, қорғаныш кезілдірігі мен қорғау құлакқаптарын киіңіз.
• Түсіріп тастауға арналған жапқышты ашу. (⇒ 7.3)
• Бакша ұсактағышын куат көзі желісіне қосыңыз. (⇒ 10.2)
• GE 260, GE 260 S: Дискілі пышақтың айналу бағытын тексеріңіз және кажет болғанда ауыстырыңыз. (⇒ 10.5)
• Бак усактағышын косу. (⇒ 10.3)
• Усақтағыш қозғалтқышының айналу жилілігі максимальды жылдамдыққа жеткенін күтіңіз (айналымдардың үдеру саны).
• Бакша усактағышын материалға толтырыңыз. (⇒ 8.8)
• Бак үсақтағышын сөндіру. (⇒ 10.4)

11. Техникалық қызмет көрсету

Құрылғыға қызмет көрсететін немесе тазартатын барлық жұмыстарды еткізер алдында, «Сіздің денсаулығыңыз туралы» (⇒ 4.), әсіресе «Қызмет көрсету және жәндеу» (⇒ 4.7)белімін оқып, барлық қауіпсіздік талаптарын сақтау керек.

Кызмет көрсету жұмыстарын өткізер алдында желілік штекерді суырып алыңыз.

11.1 Курылғыны тазалау

Техникалық қызмет көрсету мерзімділігі:

Жұмыс істеп болғаннан кейін

Эрдайым пайдаланғаннан кейін құрылғы мұқият тазартылуы тиіс. Жақсы күтім құрылғыны зақымданудан қөргайды және қолдану мерзімін ұзартады.

Электр козгалткыш шашыраудан коргайтын корпусен жабдыкталған.

Кескіш пышақтарды, сонымен қоса ұскатайтын камераны көдімгі коррозияға құралды (мысалы, рапс майымен) жағыңыз.

Кұрылғыны суретте көрсетілген күйдегідей ғана тазартуға болады.

- Суарма шунғымасын бөлшектеу. (⇒ 11.3)

Электр қозғалтқышының жеткілікті түрде суытылуын қамтамасыз ету үшін, электр қозғалтқышының корпусындағы ауа суытқыш жетекті (саңылау жылу алмасқышы) кірден тазартыңыз.

Кысыммен аккан суды электр мотордың немесе ІЖК бөлшектеріне, сонымен қатар тығыздалған жерлерге, мойынтіректерді орнататын орындарға және электр бөлшектеріне, мысалы, ажыратқышқа

бағыттауға тыйым салынады. Бүл жөндеу жұмыстарына үлкен шығын жұмсауға әекеліп соқтыруы мүмкін.

Жиналып қалған батпақ пен органикалық қалдықтар қылшақ пен, ылғалды матамен немесе ағаш таяқ пен тазаланбаса, VIKING компаниясы арнайы тазалау күралын

пайдалануды усынады ( мысалы арнайы STIHL тазарткыш куралы).

Катты жуғыштарды пайдалануға тыйым салынған.

Дискілі пышақтарды тұрақты тазалап тұру қажет.

11.2 Тиеу шүңғымасын орнату

Бурандалы тығындар тиеу шүңғымасымен берік біріктіріледі.

• Тиеу шунғымасын (1) негізгі құрылғыдағы (2) бекіту ілмектеріне іліп, алға қарай еңкейтіңіз.
• Екі бурандалы тығынды (3) бір мезгілде бурап бекітіңіз.

11.3 Тиеу шунғымасын бөлшектеу

• Екі бұрандалы тығынды (1) еркін айналмағанша босатыңыз. Олар тиеу шүңғымасында қалады
• Тиеу шунғымасын (2) артка қарай еңкейтіңіз және шығарыңыз.

Тек колған киіп жұмыс істеңіз!

Пышакка токтамағанша тимеңіз.

• Тиеу шунғымасын бөлшектеңіз. (⇒ 11.3)
• Дискілі пышакты (1) ойык (2) буғаттау құрылғысының (3) алдында орналасатындай етіп бұраңыз.
• Бугаттау кұрылғысын (3) жоғары қарай аудартыңыз.

11.5 Пышақтар жинағын бөлшектеу

• Дискілі пышакты (5) бекітіңіз. (⇒ 11.4)
• Буранданы (1) комбинациялық кілтпен (V) босатыңыз.
• Буранданы (1), бекіту шайбасын (2), кысқыш шығыршықты (3), қалақ- пышақты (4), қалақ-пышақты (6, тек GE 250 және GE 260 үлгісінде) және дискілі пышақты (5) алып тастаңыз.
• Буралмалы пышакты бөлшектеңіз. (⇒ 11.8)

- GE 250 және GE 260: Бұрандаларды (7) босатыңыз және гайкалармен (9) бірге бұрап шығарыңыз. Бөлгіш пышақты (8) астына қарай шығарыңыз.

11.6 Пышақтар жинағын орнату

Орнату реттілігі мен берілген созылу мезетін міндетті түрде ұстаныңыз.

• Бұрылмалы пышақты дискілі пышаққа орнатыңыз. (⇒ 11.7)
• GE 250 және GE 260: Бөлгіш пышакты (8) дискілі пышактың (5) төменгі жағына орналастырыңыз және гайкалармен (9) және бұрандалармен (7) бекемдеңіз (10 Нм).
• Дискілі пышакты (5) корпуска орнатып, бекітіңіз. (⇒ 11.4)
• Калак-пышакты (6, тек GE 250 және GE 260 үлгілерінде), калак-пышакты (4), кыскыш шығыршықты (3) және бекіту шайбасын (2) орнатыңыз және бұрандамен (1) бекемденіз (50 Нм).
• Бугаттау кұрылғысын артқа аудартыңыз, нәтижесінде дискілі пышақ өркін айнала алады. (⇔ 11.4)
• Тиеу шунғымасын орнатыңыз. (⇒ 11.2)

11.7 Пышақтарға қызмет көрсету

Тек жаксылап тағылған қолғаппен жұмыс істеңіз!

Техникалық қызмет көрсету аралығы:

эр пайдаланудан бұрын

• Тиеу шунғымасын бөлшектеңіз. (⇒ 11.3)
  • Дискілі пышакты бекітіңіз. (⇔ 11.4)
• Пышақтарда зақым тию (жарықтар мен сынықтар) мен тозу белгілерінің болмауын тексеріңіз және қажет болған жағдайда бұрыңыз немесе ауыстырыңыз.

Пышаç тозуының шегі:

Тозудың шегіне жетпес бұрын тиісті пышактарды бұру немесе ауыстыру кажет. VIKING компаниясы VIKING делдалдарын ұсынады.

1 Бұрылмалы пышақ

• Пышактың бірнеше жерінен тесіктен пышактың шетіне дейінгі қашықтықты (А) өлшеңіз. Минималды қашықтық:
  A = 6 MM

② Калак-пышак

• Калак-пышактың иілген шетінде пышақ енін (В) өлшеніз.
  Минималды пышак ені:
  B = 15 mm

3 Калақ-пышақ (GE 250, GE 260)

• Калақ-пышақтың иілген шетінде пышақ енін (С) өлшеңіз. Минималды пышақ ені: C = 19 мм

4 Бөлгіш пышақ (GE 250, GE 260)

• Бөлгіг пышақтың иілген шетінде пышақ енін (D) өлшеңіз. Минималды пышақ ені: D = 1 3 мм

11.8 Пышакты буру

Муқалған бұрылмалы пышақ бір рет пайдаланылуы мүмкін. Әрқашан пышақтардың екеуін де бұрыңыз!

• Пышақтар жинағын бөлшектеңіз. (⇒ 11.5)
• Бурандаларды (1) босатыңыз және гайкалармен (2) бірге бурап шығарыңыз.
• Пышакты (3) жоғары қарай шығарыңыз.
  • Дискілі пышакты тазалаңыз.
• Пышакты (3) бурыңыз, оны дискілі пышакқа кері бетімен орнатыңыз және тесіктердің орналасуын реттеңіз.
• Бурандаларды (1) саңылаулар арқылы орнатыңыз және гайкаларды (2) бұрап тартыңыз. Гайкаларды (2) 10 Нм созылу мезетімен бекемдеңіз.
• Пышактар жинағын орнатыңыз. (⇒ 11.6)

Пышактарды кайрау:

Екі жакты муқалған пышақтарды келесі жұмыстарды орындау алдында қайрау қажет. Құрылғылардың онтайлы жұмысын қамтамасыз ету үшін пышақты тек қана маман қайрау керек. VIKING компаниясы VIKING делдалдарын ұсынады.

• Кайрау алдында пышактарды шығару кажет.
• Пышакты кайрау алдында, мысалы, сумен салкындату кажет. Көк туске боялуын болдырмау керек, себебі бүл кескіш құралдың төзімділігін төмендетуі мүмкін.
• Тенсіздіктен туындаған дірілді болдырмау үшін пышақты бірқалыпты қайраңыз.
• Кұрылғыға орналастырғанға дейін пышақтардың зақымдалмағандығын тексеру қажет: Аздап жарылғандығы, жарықтар байқалса немесе максимальды тозғаннан кейін пышақтарды алмастыру қажет.
• Пышактардың жузін 30° бұрышы астында қосымша қайрайды.
• Пышақтарды кесу барысында қарсы бағытта қайрайды.
• Қайрағаннан кейін кескіш жиегіндегі үгінділерден ұсақ бүдірлі ыскыш қағазбен тазартады.
• Пышақтарды монтаждаған кезде пышақтардың созылуының айналу мезетін сақтау қажет.

11.9 Электр козгалткышы және доңғалак

Электр козгалткышы қызмет көрсетуді талап етпейді.

Донғалақтардың иінтіректері қызмет көрсетуді талап етпейді.

11.10 Сактау шарттары

Бақ ұсактағышын құрғақ, жабық және таза жерде ұстау керек. құрылғы балалардың қолы жететін жерде түрмағанына көз жеткізіңіз.

Бақ ұсатқышын жұмыска жарамды күйде және суарма шүңғымасы орнатылған күйде сақтау керек.

Бақ ұсатқышын пайдаланбаған кезде (қыз мезгілінде) келесі шарттарды сақтау керек:

• Кұрылғының барлық сыртқы бөлшектерін дұрыстан тазалап шығыңыз.
• Барлық қозғалмалы бөлшектерді жақсылап майлаңыз.

12. Тасымалдау

«Қауіпсіздік» және «Аспапты тасымалдау» бөлімдерінде келтірілген нұсқауларды оқыңыз және ұстаныңыз. (⇒ 4.4)

12.1 Бакша усақтағышын тарту немесе итеру

• Бакша усақтағышын шүңғыманың жоғарғы бөлігінен (1) устан, артқа аударыңыз.
• Осы күйінде бақша ұсқағағышын (жаяу жүргіншінің жылдамдығымен) баяу алдыға салып итеруге немесе артқа салып тартуға болады.

12.2 Бакша усақтағышын көтеру немесе тасу

12.3 Бак ұсақтағышының тік күйінде орның ауыстыру

- Кұрылғыны жарамды бекіту кұралдарымен аударылудан сақтану үшін бекітіңіз. Доңғалақ тірекуіштерін (1) немесе суарма шүңғыманы (2) жіптермен немесе қайыспен бекітіңіз.

13. Коршаган ортаны корғау

Кұрылғыны көтеру немесе тасымалдау үшін кез келген жағдайда 2 адам керек.

Колдарды және дененің үстіңгі бөлігін жауып толығымен тұратын жарамды қорғаныс киімін киіңіз.

• 1. Бет: Бакша ұсақтағышын шүңғыманың жоғарғы белігіндегі (1) түтқалардан ұстаңыз.
     • 2. Бет: Бакша усақтағышын лақтырманы ұзарту құралының (2) жақтауынан ұстаңыз.
• Сонымен қатар бақша ұсақтағышын да көтеріңіз.

Усакталған материалды түрмыстық қалдықтармен бірге лақтырмаған абзал, оны компост жасау үшін пайдалану керек.

Қаптамасы, құралдың өзі және керек- жарактар, қәдеге жаратылатын материалдардан өндіріліп, тиісті түрпатта қәдеге жаратылуы қажет.

Материалдың қалдықтарын бөлшектеп, экологиялық рүқсат етілген түрде пайдаға асырғанның арқасында, осы үшін жарамды қалдықтарды көп рет қолдануға мүмкін болады. Осы себеппен, әдеттегі қызмет ету мерзімі өткеннен кейін, құрал, өнделгеннен кейін қайтара қолданыла алатын қалдықтардың жиналатын орнына жіберіледі.

14. Косылу схемасы

Поз. Атауы

1 Желілік штекер

2 Ажыраткыш

3 Қауіпсіздік ажыратқышы

4 Электр козғалтқыш

5 Конденсатор

BR коңыр

ВК қара

BL KOK

YG сары/жасыл

15. Баска да косалкы бөлшектер

Бұрылмалы пышақ: 6008 702 0121

Жинактағы дискілі пышақ: 6008 700 5120

GE 250, GE 260

Жинактағы дискілі пышақ: 6008 700 5117

Қалақ-пышақ: 6008 702 0310

Белгіш пышақ: 6008 702 0110

16. Тозу дәрежесін барынша азайту және зақымдардан қорғау

Техникалық қызмет көрсету туралы маңызды акпарат

Электрлі бак усактағышы

Пайдалану женіндегі нұсқаулықтың талаптарын сақтамау нәтижесінде, әсіресе қолдану мен қызмет көрсету қауіпсіздігіне немесе рүқсат етілмеген құрамдас бөліктерді немесе қосалқы бөлшектерді қолдану нәтижесінде алынған кез-келген материалдық зияндар немесе жақақаттар үшін VIKING компаниясы жауапкершілік тартпайды.

VIKING құрылғысының зақымдалуын немесе шамадан тыс тозуын болдырмау үшін келесі маңызды сілтемелерді орынданыз:

1. Тез тозатын белшектер

VIKING құрылғының кейбір бөлшектерін мақсатына сай пайдаланған кездің өзінде де, олар қалыпты түрде тозуы мүмкін, сондықтан ұақытына қарай пайдаланудын ұзақтығына және түріне байланысты ауыстырылуы қажет.

Оларға мыналар жатады:

– Шапкыш пышак

– Дискілі пышақ

2. Пайдалану жөніндегі нүсқаулықтағы VIKING құрылғыларын пайдалану,

пайдалану, оларға техникалық қызмет көрсету және сақтау жәніндегі осы нұсқаулықтың талаптарын мұқият орынданыз. Қауіпсіздік, басқару және қызмет көрсету бойынша нұсқауларды

сақтамау нәтижесінде келтірілген кез- келген залал үшін пайдаланушы жауапкершілік тартады.

Бул эсіресе мынаған жатқызылады:

– ток тартушы токсымның параметрлерін дұрыс анықтамау (көлденен țілу),
– электр желісіне дұрыс қосылмау (кернеу),
– өнімге VIKING компаниясы тарапынан руксат етілмеген өзгеріс енгізу,
– Аспап үшін жол бергісіз, жарамсыз немесе сапасыз құрылғыларды немесе керек-жарактарды қолдану,
– өнімді, оның мақсатына сай қолданбау,
– өнімді спорттық немесе басқа да жарыс шараларында пайдалану,
– ақаулы бөлшектері бар өнімді одан әрі қолданудың нәтижесінде туындаған зақымдар.

3. Техникалық қызмет көрсету

"Техникалық қызмет көрсету" бөлімінде көрсетілген барлық жұмыстар тұрақты жүзеге асырылуы тиіс.

Егер пайдаланушы өз бетімен бүл жұмыстарды орындай алмаған болса, делдалға жүгіну керек.

VIKING компаниясы, ТК және жәндеу жасау үшін тек ресми делдалдарға жүгінуді ұсынады.

VIKING компаниясы тұрақты оқыту курстарын өткізіп тұрады және ресми делдалдар үшін техникалық ақпарат ұсынады.

Техникалық қызмет көрсетілмеген жағдайда аспап істен шығуы мүмкін, ол үшін жауапкершілік пайдаланушыға жуктеледі.

Оларға мыналар жатады:

– Ауамен салкындату жуйесінің (желдеткіш саңылаулар, салкындаткыш қабырғалар, желдеткіштік жудырықшасы) қоқысқа толуы нәтижесінде электр қозғалтқыштың зақымдануы.
– тоттануға және дұрыс сақтамауға байланысты басқа да зақымдары.
– сапасыз қосалқы бөлшектерді қолдануға байланысты сынған жерлері,
– уақытында өткізілмеген немесе жеткіліксіз түрде өткізілген техникалық қызметтен туындаған не болмаса біліксіз түлғалар тарапынан өткізілетін сервистік және жәндеу жұмыстарының кезінде пайда болған зақымдар.

17. Дайындаушы кәсіпорынның ЕО нормаларына сай келуі туралы арыз

Bi3,

машинаның жарамды екенін мәлімдейміз

Электр қозғалтқышы бар өсімдік қалдықтарына арналған уатқыш (GE)

Фабрика таңбасы: VIKING

Typi: GE 150.1

Фабрика таңбасы: VIKING

GE 250.1

GE 250.1 S

GE 260.1

GE 260.1 S

Сериялық

6008

идентификация

келесі ЕС директиваларының талаптарын орындайды: 2000/14/EC, 2011/65/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC

Өнім келесі стандарттарға сай жасалған: prEN 50434, EN 60335-1

Колданылатын сәйкестікті бағалау әдісі: Косымша VIII (2000/14/EC)

Сертификатталған органың атауы мен мекен-жайы:

Техникалық күжаттарды күрастыру және сақтау: Йоханн Вайгльхофер VIKING GmbH компаниясы

Шығарылған жылы мен сериялық нөмірі аспаптағы зауыт тақтасында жазылған.

Элшенген шудың деңгейі:

GE 150.1	96,9 dB(A)
GE 250.1	100,8 dB(A)
GE 250.1 S	96,5 dB(A)
GE 260.1	98,4 dB(A)
GE 260.1 S	97,7 dB(A)

Кепілді шудың деңгейі:

GE 150.1	99 dB(A)
GE 250.1	103 dB(A)

Кепілді шудың деңгейі:

GE 250.1 S	100 dB(A)
GE 260.1	102 dB(A)
GE 260.1 S	101 dB(A)

Өнімдерді зерттеу мен кұрастыру жетекшісі

Белгіленген қолданыс кезеңі

Белгіленген қолданыс кезеңі: 20 жылға дейін. Белгіленген қолданыс кезеңі уақытында, қолдану женіндегі нұсқаулықтың талаптарына сәйкес тұрақты техникалық қызмет және күтім көрсетіледі.

18. Техникалық деректер

GE 150.1/GE 250.1/GE 250.1 S:

Электр қозғалтқыш	BSRBF 0,75/2-C
Қуаттылық	2500 Вт
GB	2500 Вт
CH	2000 Вт
Кесімді ток қүші	11,4 А
GB	12,0 А
CH	9,3 А
Кесімді кернеу	230 В~
Айналым жилігі	2800 мин ^-1
Сақтандырғыш ^1	16 А

GE 150.1/GE 250.1/GE 250.1 S:

10 A (CH)

Жилік 50 Гц

Корғаныс сыныбы 1

Корғаныс түрі	шашырандыдан
	корғалған
	(IP X4)

Жұмыс тәртібі S6/40%

4 мин

жуктеме уакыты

6 мин

бос жүріс

уакыты

GE 150.1:

2000/14/EC

директивасына

сэйкес:

Кепілді шудың

денгейі L_WAd 99 dB(A)

2006/42/EC

директивасына

сэйкес:

жұмыс орнындағы

шудың деңгейі L_pA 89 dB(A)

Ауытку K_pA 2 dB(A)

Буранданың созылу мезеті:

Дискілі пышақ 50 Нм

Бұрылмалы пышақ 10 Нм

Салмағы 26 кг

27 кг (GB)

¥/E/Б 95/48/114 см

GE 250.1/GE 250.1 S:

2000/14/EC

директивасына

сэйкес:

Кепілді шудың

денгейі LwAd 103/100 dB(A)

GE 250.1/GE 250.1 S:

2006/42/EC

директивасына

сэйкес:

жұмыс орнындағы

шудың деңгейі L_pA 92/90 dB(A)

Ауытку K_pA 3 dB(A)

Буранданың созылу мезеті:

Дискілі пышақ 50 Нм

Кесімді ток күші 4,8 А

Кесімді кернеу 400 (3\~) В\~

Корғаныс түрі шашырандыдан

корғалған

(IP X4)

Жұмыс тәртібі S6/40%

4 мин

жуктеме уакыты

6 мин

бос жүріс

уакыты

2000/14/EC

директивасына

сәйкес:

Кепілді шудың

денгейі L_WAd 102/101 dB(A)

GE 260.1/GE 260.1 S:

2006/42/EC

директивасына

сэйкес:

жұмыс орнындағы

шудын деңгейі L_pA 89/91 dB(A)

Ауытку K_pA 3 dB(A)

Буранданың созылу мезеті:

Дискілі пышақ 50 Нм

Бурылмалы пышақ 10 Нм

Бөлгіш пышақ² 10 Нм

Салмағы 28/27 кг

¥/E/Б 107/48/143 см

1) Назар аударыңыз!

Электр желісінің сақтандырғышы

16 А мәнінен кем орнатылған

болса, онда іске қосқан кезде

немесе үлкен жук салмақ түскенде

құрылғы жиі сөніп қалуы мүмкін.

2) GE 250.1 және GE 260.1 үлгісі

ушін

19. Ақаулықтарды іздеу

✗ Кажет болған кезде делдалға жүгініңіз, VİKING компаниясы ресми делдалдарға жүгінуге кеңес береді.

Акаулык:

Электр қозғалтқыш іске қосылмайды

Ыктимал себебі:

сактандырғышы қосылды

– Желіде кернеу жок

– Косатын кабель/штекер, уясы немесе ажыраткыш бузылған

– Тиеу шунғымасы дұрыс қосылмаған

– сактандырғыш ажыратқыш іске

косылды (козғалтқыштың токтауы)

– Дискілі пышақ бұғатталған
– Бугаттау кұрылғысы сөндірілмеген

• Курылғыны суытыңыз (⇒ 8.6)
  – Желілік сымды және сақтандырғышты тексеріңіз ✗ (⇒ 10.1)
• Тексеріп, кажет болған жағдайда кабельді, штекерді, жалғастырғышты немесе ажыратқышты ауыстырыңыз (тек электрик) ✗ (⇒ 10.1)
• Тиеу шунғымасын дұрыс қосып, бұрау (⇒ 11.2)
  – Тиеу шунғымасын ағытып алып, корпусан өсімдіктердің қалдық материалын алып тастаңыз (назар аударыңыз: желілік кабельді ажыратыңыз) (⇒ 11.3)
• Бугаттау күрылғысын сөндіріңіз (⇒ 11.4)

Акаулыктар:

¥сактағыш куаттылығының төмендеуі

Ыктимал себебі:

– Догал пышактар

Акаулыктарды жою тәсілі:

– Пышакты аударыңыз, кайраңыз немесе ауыстырыңыз ✗ (⇒ 11.7)

Акаулык:

Усакталатын материал тартылмайды

Ыктимал себебі:

– GE 260: Дискілі пышақтың айналу бағыты қате

– GE 260: Дискілі пышақтың айналу бағытын өзгерту (⇒ 10.6)

20. Техникалық қызмет көрсету жоспары

Кызмет керсету жұмыстарын өткізген кезде, пайдалану жәніндегі осы нұсқаулықты Сіздің VIKING делдалыңызға беріңіз. Ол алдын ала басылған жолақтарында сервистік жұмыстардың өткізілгенін растайды.

Сервистік қызметтің көрсетілген датасы

Келесі сервистік қызметтің көрсетілген күні

GE 150

GE 250, GE 250 S, GE 260, GE 260 S
