Mange tak, fordi du har valgt et kvalitetsprodukt fra VIKING.

Dette produkt er fremstillet efter de mest moderne produktionsmetoder og med omfattende kvalitetskontrol, for vi er først tilfredse, når du er tilfreds med dit produkt.

Hvis du har spørgsmål vedrørende maskinen, beder vi dig henvende dig til forhandleren eller direkte til importøren.

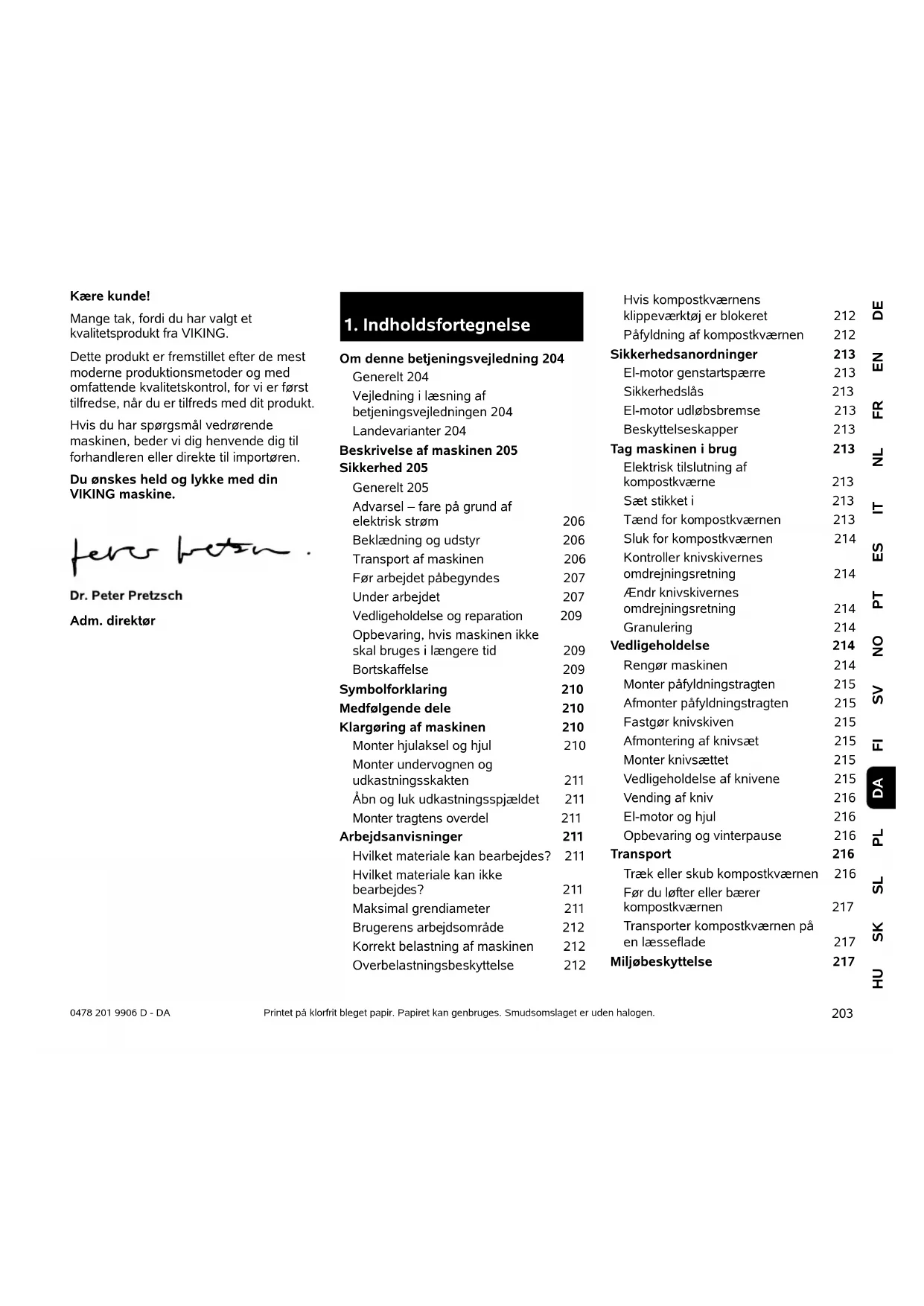

Om denne betjeningsvejledning 204

Generelt 204

Vejledning i læsning af betjeningsvejledningen 204

Landevarianter 204

Beskrivelse af maskinen 205

Sikkerhed 205

Generelt 205

Advarsel – fare på grund af elektrisk strøm 206

Beklædning og udstyr 206

Transport af maskinen 206

Før arbejdet påbegyndes 207

Under arbejdet 207

Opbevaring, hvis maskinen ikke skal bruges i længere tid 209

Bortskaffelse 209

Symbolforklaring 210

Klargøring af maskinen 210

Monter hjulaksel og hjul 210

Monter undervognen og udkastningsskakten 211

Åbn og luk udkastningsspjældet 211

Monter tragtens overdel 211

Arbejdsanvisninger 211

Hvilket materiale kan bearbejdes? 211

Hvilket materiale kan ikke bearbejdes? 211

Maksimal prendiameter 211

Brugerens arbejdsområde 212

Korrekt belastning af maskinen 212

Overbelastningsbeskyttelse 212

Hvis kompostkværnens

klippeværktøj er blokeret 212

Påfyldning af kompostkværnen 212

Sikkerhedsanordninger 213

El-motor genstartspærre 213

Sikkerhedslås 213

El-motor udløbsbremse 213

Beskyttelseskapper 213

Tag maskinen i brug 213

Elektrisk tilslutning af kompostkværne 213

Sæt stikket i 213

Tænd for kompostkværnen 213

Sluk for kompostkværnen 214

Monter påfyldningstragten 215

Afmonter påfyldningstragten 215

Fastgør knivskiven 215

Afmontering af knivsæt 215

Monter knivsættet 215

Vedligeholdelse af knivene 215

Vending af kniv 216

El-motor og hjul 216

Træk eller skub kompostkværnen 216

Transporter kompostkværnen på en læsseflade 217

Sådan minimerer du slid og undgår skader 217

Producentens EF- overensstemmelseserklæring 218

Tekniske data 219

Fejlsøgning 219

Serviceplan 220

Leveringsbekræftelse 220

Servicebekræftelse 220

2. Om denne betjeningsvejledning

2.1 Generelt

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EF-direktivet 2006/42/EC.

VIKING arbejder hele tiden på at videreudvikle sit produktudbud. Vi forbeholder os derfor ret til at ændre form, teknik og udstyr.

Der kan af samme årsag ikke gøres krav gældende på basis af anvisningerne eller illustrationerne i dette hæfte.

2.2 Vejledning i læsning af betjeningsvejledningen

Alle billedsymboler, som er anbragt på maskinen, forklares i denne betjeningsvejledning.

Synsretning:

Synsretning under anvendelsen venstre og højre i betjeningsvejledningen: Brugeren står bag maskinen (arbejdsposition).

Kapitelhenvisning:

Der henvises med en pil til særlige kapitler og underkapitler med yderligere forklaringer. I det følgende eksempel ses en henvisning til et kapitel: (⇒ 3.)

Markering af tekstafsnit:

Betjeningstrin, som kræver, at brugeren griber ind:

- Løsn skruen (1) med en skruetrækker, tryk på grebet (2) ...

Generelle optællinger:

- Anvendelse af produktet ved sportsarrangementer eller i konkurrencer

Tekster med ekstra betydning:

Tekstafsnit med ekstra betydning er markeret med ét af de symboler, der er beskrevet i det følgende, for at fremhæve dem i betjeningsvejledningen.

Fare!

Risiko for ulykker og alvorlig personskade. Der kræves særlig opmærksomhed.

Advarsel!

Risiko for personskade. Særlig opmærksomhed forhindrer mulige eller sandsynlige kvæstelser.

Forsigtig!

Lette personskader og tingskader kan forhindres med en bestemt adfærd.

Bemærk

Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.

Tekst med henvisning til billeder:

Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen.

Kamerasymbolet anvendes til at forbinde billederne på billedsiderne med det pågældende tekstafsnit i betjeningsvejledningen.

2.3 Landevarianter

VIKING leverer maskinerne med forskellige stik og kontakter afhængigt af leveringslandet.

På billederne er maskinerne forsynet med hhv. europæiske stik og et 5-polet netstik. Maskinernes tilslutning med andre typer stik sker analogt.

3. Beskrivelse af maskinen

1 Tragtens overdel
2 Tragtens underdel
3 Lukkeskruer
4 Basismaskine
5 Udkastningsskakt
6 Tænd/sluk-kontakt med nettilslutning
7 Hjul
8 Hjulfod
9 Typeskilt

4. Sikkerhed

4.1 Generelt

Forholdsregler til forebyggelse af ulykker skal følges under arbejdet med maskinen.

Hele betjeningsvejledningen skal læses grundigt igennem før den første ibrugtagning. Opbevar

betjeningsvejledningen til senere brug.

Sikkerhedsforanstaltningerne tjener til din egen sikkerhed, opstillingen er dog ikke udtømmende. Brug kun maskinen på fornuftig og ansvarlig vis, og husk på, at brugeren er ansvarlig for skader på personer eller disses ejendom.

Bliv fortrolig med betjeningselementerne og brugen af maskinen.

Maskinen må kun anvendes af personer, som har læst betjeningsvejledningen, og som derfor ved, hvorledes maskinen skal betjenes. Hver bruger bør sikre sig faglig korrekt og praktisk instruktion om maskinens brug før ibrugtagningen.

Brugeren skal instrueres af sælgeren eller en anden fagmand om, hvordan maskinen anvendes sikkert.

Brugeren skal under instruktionen gøres særligt opmærksom på, at omhu og koncentration er vigtigt under maskinens brug.

Livsfare på grund af kvælning!

Børn, der leger med emballagematerialet, risikerer at blive kvalt i det. Emballagemateriale SKAL holdes væk fra børn.

Giv eller udlån kun maskinen samt påbygningsmaskinerne til personer, der er instruerede heri, eller som er fortrolige med betjeningen af den.

Betjeningsvejledningen er en del af maskinen og skal altid følge med.

Maskinen må kun anvendes af personer, der er udhvilede, i god fysisk og psykisk stand. Er du ikke helt rask, bør du spørge din læge, om du må arbejde med maskinen. Undlad at arbejde med maskinen efter indtagelse af alkohol, narkotika eller medicin, der nedsætter reaktionsevnen.

Giv aldrig børn eller unge under 16 år lov til at benytte maskinen. Aldersgrænsen for brugere kan variere fra land til land.

Denne maskine er ikke konstrueret til personer (især børn) med fysiske eller motoriske handicap eller nedsat åndsevne eller personer, som mangler erfaring og/eller viden, medmindre de ledsages af en anden person, som sørger for

sikkerhed, eller som giver anvisninger til, hvorledes maskinen skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med maskinen.

Maskinen er beregnet til privat brug.

OBS – risiko for ulykker!

VIKING havekompostkværne er egnet til findeling af grene og plantedele. Den må ikke anvendes til andre formål, da det kan være farligt eller medføre skader på maskinen.

Kompostkværnen må ikke anvendes (ikke fuldstændig oversigt):

• til andre materialer (f. eks. glas, metal).
  – til arbejder, der ikke er beskrevet i denne betjeningsvejledning.
• til fremstilling af levnedsmidler (f. eks. hakning af is, mæskning).

Af hensyn til sikkerheden bortfalder denne garanti ved enhver ændring på maskinen, undtagen ved en faglig korrekt montering af tilbehør, som er godkendt af VIKING. Informationer om godkendt tilbehør findes hos VIKING forhandleren.

Det er forbudt at ændre på maskinen, hvilket ændrer forbrændingsmotorens eller el-motorens effekt eller omdrejningstal.

Der må ikke transporteres ting, dyr eller personer med maskinen.

Vær specielt forsigtigt ved anvendelse i offentlige anlæg, parkanlæg, på sportspladser, ved veje samt i land- og skovbrug.

4.2 Advarsel – fare på grund af elektrisk strøm

OBS! risiko for elektrisk stød!

Strømkabel, netstik, tænd- / slukkontakt og tilslutningsledning er særligt vigtige for den elektriske sikkerhed. Beskadigede kabler, muffer og stik eller tilslutningsledninger, der ikke overholder forskrifterne, må ikke anvendes, da der er risiko for elektrisk stød.

Kontroller regelmæssigt tilslutningsledningen for skader eller slid (skørhed).

Anvend aldrig beskadigede forlængerledninger. Udskift defekte kabler med nye, og udfør ikke reparationer på forlængerledningerne.

Maskinen må ikke anvendes, hvis ledningerne er beskadigede eller slidte. Kontroller især netledningen for skader og ældning.

Vedligeholdelses- og reparationsarbejder på netledningerne må kun udføres af et særligt uddannet personale.

Fare for elektrisk stød!

Tilslut aldrig en beskadiget ledning til elnettet, og berør ikke en beskadiget ledning, før den er koblet fra elnettet.

Klippeværktøjet (knivene) må først berøres, når der er slukket for strømmen til maskinen.

Sørg altid for, at de anvendte ledninger er tilstrækkeligt sikrede.

Arbejd ikke i regnvejr og ikke i våde omgivelser.

Brug kun fugtighedsisolerede forlængerkabler til udendørs

brug, som passer til maskinen ( 10.1).

Adskil tilslutningsledningen fra stikket og stikdåsen, og træk ikke i tilslutningsledningen.

Lad ikke maskinen stå ubeskyttet i regnen.

Når maskinen tilsluttes et generatoraggregat, skal det sikres, at den ikke kan beskadiges af strømudsving.

Tilslut kun maskinen til en strømforsyning, som er beskyttet af et fejlstrømsrelæ med en brydestrøm på maksimalt 30 mA.

Yderligere oplysninger fås hos elinstallatøren.

4.3 Beklædning og udstyr

Bær altid solide sko med skridsikre såler under arbejdet. Gå aldrig barfodet eller iført

sandaler.

Bær altid solide handsker under arbejdet, især ved vedligeholdelses- og rengøringsarbejder samt under

maskinens transport.

Brug beskyttelsesbriller og høreværn under arbejdet. Disse skal bæres under hele arbejdet.

Vær altid iført tøj, der passer til arbejdet med maskinen og som sidder tæt til kroppen, dvs. kedeldragter og ingen

arbejdsjakker. Under arbejdet med maskinen må du ikke bære sjal, slips, smykker, hængende snore eller lignende samt løse beklædningsstykker.

Langt hår skal samles og holdes sammen (med hovedtørklæde/kasket) under arbejdet samt under al arbejde på maskinen.

4.4 Transport af maskinen

Anvend altid handsker under arbejdet for at undgå at komme til skade på varme maskindele eller de skarpe kanter.

Transporter aldrig maskinen med igangsat el-motor. Stands el-motoren, lad kniven løbe ud, og træk netstikket ud før transporten.

Transportér kun maskinen med afkølet el-motor.

Maskinen må kun transporteres med en korrekt monteret påfyldningstragt.

Fare for kvæstelser på grund af fritlagte knive!

Pas på maskinens vægt, især när den vipper.

Anvend egnede hjælpemidler til læsning (læsseramper eller løfteanordninger).

Fastgør maskinen under transporten vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.) til fastgørelsespunkterne, der er anført i denne betjeningsvejledning. (⇒ 12.)

Træk eller skub kun maskinen i skridttempo. Maskinen må ikke bugseres!

Under en transport af maskinen skal gældende forskrifter overholdes, især hvad angår ladningens sikkerhed samt transport af ting på lastarealet.

4.5 Før arbejdet påbegyndes

Kontroller, at kun personer, som har læst betjeningsvejledningen, anvender maskinen.

Vær opmærksom på kommunale forskrifter for anvendelsestider for havemaskiner med forbrændingsmotor eller elektrisk motor.

Før maskinen tages i brug, skal alle slidte og beskadigede dele udskiftes. Ulæselige eller beskadigede fare- og advarselsanvisninger på maskinen skal udskiftes. VIKING forhandleren har ekstra skilte og originale reservedele på lager.

Kontroller før ibrugtagningen,

– at maskinen er i en driftssikker tilstand. Det betyder, at afdækninger og sikkerhedsudstyr er korrekt placeret og i ordentlig tilstand.
– at den elektriske strømtilslutning sker i en stikdåse, der er installeret korrekt og efter forskrifterne.
– at isoleringen på tilslutnings- og forlængerledningen, stikket og mufferne er i fejlfri tilstand.
– at hele maskinen (el-motorens kabinet, sikkerhedsudstyr, fastgørelsesdele, knive, knivaksel, knivskiver etc.) hverken er slidt eller beskadigede.
- om der endnu er granulerbart materiale i maskinen, og om påfyldningstragten er tom.
– at alle skruer, møtrikker samt andre fastgørelsesdele findes og er fastspændt. Spænd løse skruer og møtrikker til, før maskinen tages i brug (overhold tilspændingsmomenterne).

Maskinen må kun anvendes udendørs og ikke i nærheden af en mur eller en anden fast genstand (brugeren har ingen mulighed for at undvige, ruder knuses, biler ridses osv.).

Maskinen skal stilles på en jævn og fast undergrund.

Maskinen må ikke anvendes på en undergrund med sten eller grus, da det findelte og ophvirvlede materiale kan forårsage kvæstelser.

Kontroller før hver brug, om maskinen er lukket korrekt. (⇒ 11.2)

Bliv fortrolig med tænd/sluk-kontakten, så du kan reagere hurtigt og korrekt i nødstilfælde.

Stænkbeskyttelsen i påfyldningstragten skal dække påfyldningsåbningen og være ubeskadiget – en defekt stænkbeskyttelse skal udskiftes.

Risiko for kvæstelser!

Maskinen må kun anvendes i korrekt monteret tilstand. Mangler der dele på maskinen (f.eks. hjul), overholdes de foreskrevne sikkerhedsafstande ikke længere, og maskinen kan derudover stå ustabilt.

Kontroller før hver brug, at maskinen er i orden!

I orden betyder, at maskinen er helt samlet; derudover skal:

• tragtens overdel være monteret på tragtens underdel,
  – påfyldningstragten være monteret på basismaskinen, og begge lukkeskruer være strammet med hånden,
  – hjulfoden være komplet monteret,

• begge hjul være monteret,

• alt sikkerhedsudstyret (udkastningsskakt, stænkbeskyttelse etc.) være monteret samt være i orden,

• klippeværktøjet (knivskiven) være monteret,
• alle knive være monteret korrekt.

De kontakter og sikkerhedsanordninger, som er installeret på maskinen, må ikke fjernes eller kortsluttes.

Undersøg knivskiven for beskadigelser og deformationer via en synskontrol, og udskift efter behov.

4.6 Under arbejdet

Brug aldrig maskinen, när der er dyr eller personer, især børn, i fareområdet.

Der må ikke arbejdes med maskinen i regnvejr, tordenvejr, og især ikke når der er risiko for lynnedslag.

Er undergrunden våd, er der større risiko for uheld pga. dårligere fodfæste.

Arbejd ekstra forsigtig her, så du ikke skrider ud. Undgå om muligt at anvende maskinen, hvis undergrunden er fugtig.

Arbejd kun i dagslys eller med god kunstig belysning.

Arbejdsområdet skal af sikkerhedsmæssige grunde holdes rent og ordentligt under hele arbejdet. Fjern risici for at snuble, såsom sten, grene, kabler osv.

Brugerens ståflade må ikke være højere end maskinens ståflade.

Start:

Stil maskinen op i en stabil position, før den startes. Maskinen må ikke bruges, när den ligger ned.

Start maskinen forsigtigt iht. henvisningerne i kapitlet "Tag maskinen i brug". (⇔ 10.)

Stå ikke foran udkastningsåbningen, när forbrændingsmotoren startes eller elmotoren tilsluttes. Der må ikke være noget granuleringsmateriale i kompostkværnen, när den startes eller tilsluttes.

Granuleringsmaterialet kan slynges opefter og medføre kvæstelser.

Maskinen må ikke vippes, när den startes.

Undgå at slukke og tænde apparatet hyppigt inden for et kort tidsrum, og "leg" ikke med tænd- / sluk-kontakten.

Risiko for overophedning af elmotoren!

Maskinen forårsager spændingsudsving, när den kører på højtryk. Ved dårlige spændingsforhold kan det have indflydelse på andre apparater eller anordninger, der er tilsluttet samme kredsløb.

I dette tilfælde skal der træffes passende foranstaltninger (f. eks. kan maskinen tilsluttes et andet kredsløb, eller den kan tilsluttes et kredsløb med lavere impedans).

Anvendelse:

Risiko for kvæstelser!

Hold eller før aldrig hænder og fødder mod, over eller under de roterende dele.

Hold aldrig ansigtet eller legemsdele over påfyldningstragten eller udkastningsåbningen, när maskinen er tilsluttet. Hold altid hoved og krop væk fra påfyldningsåbningen.

Grib aldrig ind i påfyldningstragten eller udkastningsskakten med hænderne, legemsdele eller

tøjet Der er stor risiko for skader på øjne, ansigt, fingre og hænder osv.

Sørg altid for at holde ligevægten og stå sikkert. Læn dig ikke fremefter.

Stænkbeskyttelsen må ikke ændres under driften (f.eks. fjernes, klappes op, klemmes fast, ødelægges).

Brugeren skal stå i det anførte arbejdsområde under påfyldningen. Hold dig altid inden for arbejdsområdet samt væk fra udkastningsområdet under hele driften. (⇒ 8.4)

Risiko for kvæstelser!

Under driften kan granuleringsmaterialet slynges opefter. Bær derfor beskyttelsesbriller, og hold ansigtet væk fra påfyldningsåbningen.

Vip aldrig maskinen, mens forbrændingsmotoren eller el-motoren er i gang.

Vælter maskinen under driften, skal elmotoren standses med det samme, og stikket trækkes ud.

Sørg for, at granuleringsmateriale ikke hober sig sammen i udkastningsskakten, da dette kan resultere i et dårligt granuleringsresultat eller tilbageslag.

Når kompostkværnen fyldes, skal man passe særligt på, at der ikke kommer fremmedlegemer som f.eks. metaldele, sten, plastik, glas osv. i granuleringskammeret, da disse kan medføre beskadigelser på og tilbageslag fra påfyldningstragten.

Af samme grund skal tilstoppelser fjernes.

Grenmaterialet kan slå tilbage under kompostkværnens påfyldning. Bær handsker!

Vær opmærksom på klippeværktøjets efterløb, som varer i nogle sekunder.

STOP

Sluk for el-motoren, træk stikket ud, og vent, indtil det roterende r standset,

• før maskinen forlades eller står uden opsyn,
• før du løfter, omplacerer, vipper, skubber, trækker eller bærer maskinen,
• før lukkeskruerne løsnes, og maskinen åbnes,
• før du transporterer maskinen,
• før du fjerner blokeringer eller tilstoppelser i skæremodulet, i påfyldningstragten eller i udkastningskanalen,
• før der udføres arbejder på knivskiven,
• før maskinen kontrolleres, rengøres eller der udføres andet arbejde på den.

Kommer der fremmedlegemer ind i klippeværktøjet, danner maskinen usædvanlig støj eller vibrerer den usædvanligt, skal el-motoren standses med det samme, og maskinen skal løbe ud. Træk stikket ud, tag påfyldningstragten af, og udfør følgende:

- Kontroller maskinen, især skæremodulet (knive, knivskive, knivholder, knivbolt, klemmering) for beskadigelser, og få maskinen repareret af en fagmand, før den genstartes, og der arbejdes med den.

• Kontroller alle dele i skæremodulet for fast sæde, spænd eventuelt skruerne efter (overhold tilspændingsmomenterne).
  – Få beskadigede dele udskiftet eller repareret af en fagmand, og anvend kun nye dele med samme egenskaber og af samme kvalitet.

Før vedligeholdelsesarbejdet påbegyndes (rengøring, reparationer osv), før en kontrol af, om tilslutningsledningen er

snoet eller beskadiget, skal maskinen stilles på et fast, plant underlag, elmotoren standses, og stikket trækkes ud.

Lad maskinen køle af ca. 5 minutter før al vedligeholdelsesarbejde.

Tilslutningsledningen må kun repareres eller udskiftes af autoriserede elinstallatører.

Rengøring:

Efter arbejdet skal hele maskinen gøres grundigt ren. (⇒ 11.1)

Anvend aldrig en højtryksrenser, og rengør ikke maskinen under rindende vand (f.eks. med en haveslange). Brug ikke aggressive rengøringsmidler. Disse kan beskadige kunststof- og metaldele, hvilket forringer VIKING maskinens drift.

Vedligeholdelsesarbejde:

Der må kun udføres det vedligeholdelsesarbejde, der er anført i denne betjeningsvejledning; alt andet arbejde skal udføres af en forhandler. Hvis du ikke har nok informationer om dette eller mangler de nødvendige

hjælpemidler, bedes du altid henvende dig til en forhandler. VIKING anbefaler, at alle vedligeholdelsesarbejder og reparationer kun udføres af en VIKING forhandler. VIKING forhandlerne tilbydes regelmæssigt seminarer og tekniske informationer.

Anvend kun værktøj, tilbehør eller påbygningsmaskiner, som er godkendt af VIKING til maskinen eller teknisk lignende produkter. I modsat fald er der risiko for ulykker med personskader eller skader på maskinen til følge. Kontakt en forhandler, hvis du har spørgsmål.

VIKING original værktøj, tilbehør og reservedele er tilpasset optimalt til brugeren og maskinen. Originale VIKING reservedele ses på VIKING reservedelsnummeret, på graveringen VIKING samt på VIKING reservedelssymbolet. Symbolet kan muligvis også stå alene på mindre dele.

Sørg for, at advarsels- og henvisningsskilte er rene og læselige. Beskadigede eller bortkomne skilte skal udskiftes med nye originale skilte fra VIKING forhandleren. Udskiftes en komponent med en ny, skal det sikres at den nye del har samme skilt som den gamle.

Arbejder på skæremodulet må kun udføres med tykke arbejdshandsker og med stor omhu.

Sørg for, at alle møtrikker, bolte og skruer, især alle skruer på skæremodulet, er fast tilspændte, så det er sikkert at bruge maskinen.

Kontroller hele maskinen for slid og beskadigelser regelmæssigt, især før den skal opbevares (f.eks. før vinterpausen).

Slidte og beskadigede dele skal udskiftes med det samme af hensyn til sikkerheden, så maskinen altid er i driftssikker tilstand.

Hvis der i forbindelse med vedligeholdelsesarbejdet har været fjernet komponenter eller beskyttelsesanordninger, skal disse omgående anbringes korrekt.

4.8 Opbevaring, hvis maskinen ikke skal bruges i længere tid

Lad maskinen køle af i ca. 5 minutter, før den stilles i et lukket rum.

Kontroller, om maskinen er beskyttet mod utilsigtet brug (f. eks. fra børn).

Maskinen skal gøres grundigt ren før pauser (f.eks. vinterpause).

Opbevar maskinen i en driftssikker tilstand.

Opbevar kun kompostkværnen med monteret påfyldningstragt.

Fare for kvæstelser på grund af fritlagte knive!

4.9 Bortskaffelse

Affaldsprodukter kan skade mennesker, dyr og naturen og skal derfor bortskaffes korrekt.

Kontakt genbrugsstationen eller forhandleren for at få at vide, hvordan affaldsprodukterne kan bortskaffes korrekt. VIKING anbefaler en VIKING forhandler.

Sørg for korrekt bortskaffelse af den brugte maskine. Sørg for, at maskinen ikke kan anvendes længere før bortskaffelsen.

Fjern især strømkablet og tilslutningsledningen til el-motoren for at forebygge ulykker.

5. Symbolforklaring

OBS!

Læs betjeningsvejledningen grundigt inden ibrugtagning.

Risiko for kvæstelser!

Der må ikke være uvedkommenende i fareområdet.

Fare for kvæstelser!

Roterende værktøj! Hold ikke hænder og fødder ind i åbningerne, når maski- nen er i gang.

Risiko for kvæstelser!

Sluk el-motoren, og træk kablet ud af maskinen, før der arbejdes på klippeværktøjet, før vedligeholdelsesog rengøringsarbejde, før kontrol af, om tilslutningsledningen er snoet eller beskadiget, samt før maskinen forlades.

Brug høreværn!

Brug beskyttelsesbriller!

Brug arbejdshandsker!

Risiko for kvæstelser!

Stig ikke op på maskinen.

Risiko for kvæstelser!

Grib aldrig ind i påfyldnings- tragten eller udkastningsskakten med hænderne, legemsdele eller tøjet.

6. Medfølgende dele

Pos. Betegnelse Stk.

A Basismaskine med 1 tragtunderdel

B Hjulfod 1

C Hjulaksel 1

D Hjulanslag 2

E Skrue M6 x 55 2

F Sekskantmøtrik 2

H Hurtiglukkemekanisme 2

I Hjul 2

J Hjulkapsel 2

K Firkantmøtrik 2

L Skive ∅ 17 mm 4

M Skrue M6 x 50 2

N Udkastningsspjæld 1

O Udkastningsforlængelse 1

Pos. Betegnelse Stk.

P Liste 1

Q Bolt 2

R Torxskrue P5 x 20 3

S Tragtens overdel 1

T Sikkerhedsskrue 4

U Torxskrue P5 x 10 2

V Kombinøgle 1

• Betjeningsvejledning 1

7. Klargøring af maskinen

7.1 Monter hjulaksel og hjul

- Monter hjulakslen (C) med hjulanslaget (D), skruerne (E) og sekskantmøtrikkerne (F) på hjulfoden (B), og skru dem fast med kombinøglen (V) (4 - 6 Nm).

- Skub hjulene (I) på den monterede hjulaksel.

Hurtiglukkemekanismen må kun skubbes så langt ind på hjulakslen, at hjulene stadig kan drejes let.

Hurtiglukkemekanismen kan ikke genanvendes efter afmonteringen.

- Skub hurtiglukkemekanismen (H) med den hvælvede side udad på hjulakslen.

• Tryk hjulkapslerne (J) på hjulene.

7.2 Monter undervognen og udkastningsskakten

1 Monter udkastningsforlængelsen

• Anbring basismaskinen (A) på en ca. 15-20 cm høj træklods som vist på billedet.
• Sæt udkastningsforlængelsen (O) med krogene (1) ind i åbningerne (2) på basismaskinen (A) bagfra, og drej den nedefter, så den forreste del på basismaskinen stikker nøjagtigt ind i åbningen på udkastningsforlængelsen.
• Skru skruerne (U) ind i krogenes (1) gevind (1 - 2 Nm).

2 Monter undervognen

• Skub firkantmøtrikkerne (K) og skiverne (L) i de dertil beregnede udsparinger på basismaskinen (3).
• Skub undervognen med begge hjulfødder (4) helt ind i føringerne på basismaskinen (5).
• Tryk hjulfoden med bøjningen (6) ind i udsparingen på udkastningsforlængelsen (7).
• Stik skruerne (M) med skiverne (L) gennem åbningerne på hjulfødderne (8), og skru dem fast med kombinøglen (V) (4 - 6 Nm).

3 Monter listen

Hjulfodens bøjning (6) skal ligge nøjagtigt i udsparingerne på udkastningsforlængelsen (7).

• Læg listen (P) på, og skru skruerne (R) i (1 - 2 Nm).
• Stil maskinen op.

4 Monter udkastningsspjældet

- Hægt udkastningsspjældet (N) på, og tryk boltene (Q) ind (anvend evt. en gummihammer). Når det hægtes i, skal det kontrolleres, at ribberne (9) t.v. og t.h. på indersiden af udkastningsspjældet ligger nøjagtigt i udkastningsforlængelsens (10) føringsnot.

7.3 Åbn og luk udkastningsspjældet

Åbn udkastningsspjældet:

- Klap udkastningsspjældet (1) op under granuleringen, så låselasken (2) i udkastningsforlængelsen går i hak.

Luk udkastningsspjældet:

- I forbindelse med transport eller pladsbesparende opbevaring løftes låselasken (2) let op, og udkastningsspjældet (1) klappes ned.

7.4 Monter tragtens overdel

Tragten kan kun monteres med et særligt værktøj fra forhandleren. VIKING anbefaler en VIKING forhandler.

- Sæt tragten overdel (S) med symbolet (1) fremad i retning mod lukkeskruerne (2) på tragten underdel (3).

For at forhindre at stænkbeskyttelsen falder ud, når skruerne skrues i, anbefaler vi at følge den beskrevne monteringsrækkefølge.

- Skru skruerne (T) i i den viste rækkefølge (1 2 3 4).

8. Arbejdsanvisninger

8.1 Hvilket materiale kan bearbejdes? – Påfyldning af kompostkvænen. (⇒ 8.8)

GE 150, GE 250 S, GE 260 S:

Afklip fra træer og hækkeklip samt kraftigt og forgrenet grenmateriale.

GE 250, GE 260:

Organiske planterester såsom frugt- og grøntsagsaffald, blomstersnit og løv, men også afklip fra træer og hækkeklip samt kraftigt og forgrenet grenmateriale.

Afklip fra træer og hækkeklip bør forarbejdes med det samme, da granuleringseffekten er bedre, når materialet er friskt, end når det er tørt eller vådt.

8.2 Hvilket materiale kan ikke bearbejdes?

Sten, glas, metaldele (tråde, søm...) eller plastik må ikke puttes i kompostkvænen.

Grundregel:

Materialer, som ikke hører til kompostbunken, skal heller ikke forarbejdes af kompostkværnen.

8.3 Maksimal grendiameter

Oplysningerne angår frisk afskåret grenmateriale:

Maksimal grendiameter GE 150, GE 250, GE 250 S: 35 mm GE 260, GE 260 S: 40 mm

8.4 Brugerens arbejdsområde

- Brugeren skal altid opholde sig i 7 arbejdsområdet (gråt område X) under hele arbejdet (når el-motoren er tilsluttet eller forbrændingsmotoren er i gang) af sikkerhedsmæssige grunde for at undgå at blive ramt af tilbageslynget materiale.

8.5 Korrekt belastning af maskinen

Kompostkværnens el-motor eller forbrændingsmotor må kun belastes så meget, at motorens omdrejningstal ikke falder væsentligt. Før altid materialet jævnt og kontinuerligt til kompostkværnen. Falder el-motorens eller forbrændingsmotorens omdrejningstal under arbejdet med kompostkværnen, må der ikke fyldes mere i, så el-motoren kan aflastes.

Stands først el-motoren, når der ikke er mere granulerbart materiale i maskinen. Ellers kan knivskiven blokere sig, næste gang maskinen tages i brug.

8.6 Overbelastningsbeskyttelse

Hvis der under arbejdet opstår en overbelastning af el-motoren, kobler den indbyggede termiske overbelastningsbeskyttelse automatisk el-motoren fra.

Når kompostkværnen er kølet af i ca. 10 minutter, kan den tages i brug igen. Hvis overbelastningsbeskyttelsen ofte udløses, kan der være følgende årsager:

– Tilslutningsledningen er ikke egnet (⇒ 10.1)
- Nettet er overbelastet
- Maskinen er overbelastet pga. for store mængder granulerbart materiale, eller knivene er slidte

8.7 Hvis kompostkværnens klippeværktøj er blokeret

Er kompostkværnens skæremodul blokeret under granuleringen, skal elmotoren standses med det samme, og kablet trækkes ud. Tag påfyldningstragten af, og fjern årsagen til fejlen.

8.8 Påfyldning af kompostkvænen

Risiko for kvæstelser!

Læs kapitlet "Sikkerhed" (⇒ 4.), især underkapitlet "Under arbejdet" (⇒ 4.6) samt alle sikkerhedshenvisninger omhyggeligt igennem og overhold dem, før kompostkværnen påfyldes. Kompostkværnen må kun påfyldes af en person.

Risiko for kvæstelser!

Grib aldrig ind med hånden i påfyldningsåbningen!

- Hold øje med arbejdsområdet omkring kompostkværnen under påfyldningen. (⇒ 8.4)

• Tænd for kompostkvænen. (⇒ 10.3)

Blødt materiale:

- Kast organiske planterester såsom frugt- og grønsagsaffald, blomsterrester, løv, tynde grene osv. ind i påfyldningsåbningen (1).

Fugtigt eller vådt materiale medfører en hurtig tilstopning af maskinen. Fyld derfor kompostkværnen langsomt, og hold øje med el-motorens omdrejningstal. Det må ikke falde under påfyldningen.

Hårdt materiale:

Tykke samt kraftigt forgrenede grene (overhold den maksimale grentykkelse (⇒ 8.3)) skal skæres til forinden med en beskæresaks.

- Før langsomt træ- og hækkemateriale samt grenmateriale ind i påfyldningsåbningen (1). Det hårde materiale trækkes automatisk ind af maskinen.

Risiko for kvæstelser! Knivværket der er skråt kan slynge grenmateriale tilbage! For at undgå kvæstelser som følge af tilbageslag, skal kompostkværnen fyldes korrekt med hårdt materiale:

Før længere grene let i fra siden iht. symbolet (2) på tragtens højre væg til knivværket.

Overhold en korrekt belastning af el-motoren. ( 8.5)

9. Sikkerhedsanordninger

9.1 El-motor genstartspærre

Start kun maskinen med afbryderen og ikke ved at stikke tilslutningsledningen i stikdåsen.

9.2 Sikkerhedslås

El-motoren eller kompostkniven kan kun startes, når påfyldningstragten er lukket korrekt til. Når den højre lukkeskrue løsnes (set forfra mod maskinen) under driften, standses el-motoren automatisk, og kniven stopper efter nogle få sekunder.

9.3 El-motor udløbsbremse

El-motorens udløbsbremse forkorter udløbstiden, fra maskinen slår fra til knivene står stille, til få sekunder.

Kompostkværnen er udstyret med beskyttelseskapper i påfyldnings- og i udkastningsområdet. Hertil hører hele påfyldningstragten med tragtoverdelen og stænkbeskyttelse, udkastningsforlængelsen samt udkastningsspjældet.

Beskyttelseskapperne sørger for en korrekt afstand til granuleringsknivene under granuleringen.

10. Tag maskinen i brug

Risiko for kvæstelser!

Læs kapitlet "Sikkerhed" (⇒ 4.) omhyggeligt igennem, og overhold alle sikkerhedsanvisninger, før kompostkværnen tages i brug.

10.1 Elektrisk tilslutning af kompostkværne

Risiko for kvæstelser!

Følg alle sikkerhedsanvisningerne i kapitlet "Advarsel – fare på grund af elektrisk strøm" (⇒ 4.2).

Tilslutningsledningen skal være tilstrækkeligt afsikret. (⇒ 18.)

Der må kun anvendes tilslutningsledninger, som ikke er lettere end gummislanger H07 RN-F DIN/VDE 0282.

Tilslutningsledningens minimale tværsnit skal udgøre 3 x 1,5 m m ^2 ved en længde på op til 25 m eller 3 x 2,5 mm ^2 ved en længde fra 25 m.

Tilslutningsledningernes koblinger skal være af gummi eller gummibetrukne og opfylde standarden DIN/VDE 0620.

Der skal anvendes et CEE-stik samt en 5-polet ledning på modeller med vekselstrøm.

Stikforbindelserne skal være stænkbeskyttede.

Uegnede forlængerledninger medfører effekttab og kan forårsage skader på elmotoren.

GE 150, GE 250, GE 250 S:

Maskinen skal tilsluttes en strømforsyning med en systemimpedans Z_maks. ved leveringspunktet (hovedtilslutningen) på maksimalt 0,443 ohm (ved 50 Hz). Brugeren skal sikre, at maskinen kun tilsluttes en strømforsyning, der overholder disse krav.

Hvis det er nødvendigt, kan systemimpedansen oplyses af det lokale elselskab.

10.2 Sæt stikket i

Når ledningen udvælges, skal du overholde samtlige punkter i kapitlet "Elektrisk tilslutning af maskinen" (⇒ 10.1).

GE 150, GE 250, GE 250 S:

• Løft klemmen (1).
  • Sæt ledningens muffe på.
• Slip klemmen.

GE 260, GE 260 S:

- Sæt ledningens muffe i det 5-polede stik på maskinen.

10.3 Tænd for kompostkvænen

Der må ikke være noget granuleringsmateriale i maskinen, når den startes, da dette kan slynges ud.

Spærringen af knivskiven skal altid være klappet helt tilbage. (⇒ 11.4)

• Sæt stikket i. (⇒ 10.2)

- Tryk på den grønne tast (1) på afbryderen (billedet viser GE 150, GE 250, GE 250 S).

Kompostkværnen er startet op.

El-motoren skal have nået det maksimale omdrejningstal (tomgangsomdrejningstal), før du påbegynder tilførslen af granuleringsmaterialet.

10.4 Sluk for kompostkvænen

Risiko for kvæstelser!

Træd ikke ind i

Stå i siden af maskinen, när den slukkes.

Vær opmærksom på værktøjets efterløb, som varer i flere sekunder efter, at el-motoren er standset.

- Tryk på den røde tast (1) på afbryderen (billedet viser GE 150, GE 250, GE 250 S).

Kompostkværnens el-motor standser og nedbremses automatisk.

Stands først el-motoren, når der ikke er mere granulerbart materiale i maskinen. Ellers kan knivskiven blokere sig, næste gang maskinen tages i brug.

Ved modellerne GE 260 og GE 260 S skal knvskivens omdrejningsretning kontrolleres, før arbejdet (påfyldning) påbegyndes.

Risiko for kvæstelser!

Brug altid beskyttelsesbriller under kontrollen.

• Tænd for kompostkvænen. (⇒ 10.3)
- Sluk for kompostkværnen. (⇒ 10.4)
- Tryk stænkbeskyttelsen indefter, og kig på knivskiven oppefra gennem påfyldningsåbningen: Knivskiven drejer mod venstre (mod uret), hvis omdrejningsretningen er indstillet korrekt.

Er knivskivens omdrejningsretning forkert (mod højre, med uret), skal omdrejningsretningen ændres på modellerne GE 260 og GE 260 S.

Knivskivernes omdrejningsretning ændres ved at ændre polariteten på fasevenderen på netstikket.

- Drej fasevenderen (1) 180° mod venstre eller højre med en skruetrækker (U), til den går i hak.

10.7 Granulering

• Skub kompostkværnen hen på en jævn og fast undergrund, og kontroller, om den står sikkert.
• Bær solide handsker, tag beskyttelsesbriller og høreværn på.
• Åbn udkastningsspjældet. (⇒ 7.3)

• Sæt stikket i kompostkværnen. (⇒ 10.2)

• GE 260, GE 260 S: Kontroller knivskivens omdrejningsretning, og ændr om nødvendigt. (⇒ 10.5)
  • Tænd for kompostkvænen. (⇒ 10.3)

• Vent, indtil kompostkværnen har nået det maksimale omdrejningstal (tomgangsomdrejningstal).
• Fyld kompostkværnen korrekt med granulerbart materiale. (⇒ 8.8)
• Sluk for kompostkvænen. (⇒ 10.4)

11. Vedligeholdelse

Risiko for kvæstelser! Før vedligeholdelses- eller rengøringsarbejde på maskinen skal kapitlet "Sikkerhed" (⇒ 4.), især underkapitlet "Vedligeholdelse og reparation" (⇒ 4.7), læses omhyggeligt, og alle sikkerhedsanvisninger skal følges nøje.

Træk netstikket ud, før der udføres vedligeholdelsesarbejde.

11.1 Rengør maskinen

Vedligeholdelsesinterval: After hver brug

Rengør maskinen omhyggeligt efter brug. Omhyggelig behandling beskytter maskinen mod beskadigelse og forlænger levetiden.

Elektromotorer er beskyttet mod stænkvand.

Beskyt fragmenteringsværktøj inkl. granuleringskammer mod korrosion ved hjælp af dertil beregnede midler (f.eks. rapsolie).

Maskinen må kun gøres ren i den viste position.

• Demonter påfyldningstragten. (⇒ 11.3)

Rens køleluftføringen (indsugningsspalterne) på el-motorens kabinet for snavs for at opnå tilstrækkelig køling af el-motoren.

Ret aldrig en vandstråle mod dele på el-motoren eller forbrændingsmotoren, pakninger, lejesøler og elektriske komponenter såsom kontakter. Det kan medføre dyre reparationer.

Kan snavs og fastsiddende rester ikke fjernes med en børste, en fugtigt klud eller med en træstav, anbefaler VIKING anvendelsen af et specialrensemiddel (f.eks. STIHL

Brug ikke aggressive rengøringsmidler.

Rengør knivskiverne med jævne mellemrum.

11.2 Monter påfyldningstragten

Lukkeskruerne er fast forbundet med påfyldningstragten.

• Hægt påfyldningstragten (1) ind i fastspændingskrogene på basismaskinen (2), og vip den fremover.
• Spænd begge lukkeskruer (3) til samtidigt.

11.3 Afmonter påfyldningstragten

• Løsn begge lukkeskruer (1), til de kan dreje frit. De skal blive siddende på påfyldningstragten.
• Vip påfyldningstragten (2) bagud, og tag den af.

11.4 Fastgør knivskiven

Risiko for kvæstelser! Arbejd altid med handsker!

Rør aldrig knivene, før de står stille.

• Afmonter påfyldningstragten. (⇒ 11.3)
• Drej knivskiven (1), så udsparingen (2) er før spærringen (3).
• Klap spærringen (3) op.

11.5 Afmontering af knivsæt

• Fastgør knivskiven (5). (⇒ 11.4)
• Løsn skruen (1) med kombinøglen (V).
• Tag skruen (1), låseskiven (2), klemringen (3), vingekniven (4), vingekniven (6, kun ved GE 250 og GE 260) og knivskiven (5) af.
  • Afmonter vendekniven. (⇒ 11.8)
• GE 250 og GE 260: Løsn skruerne (7), og tag dem af med møtrikkerne (9). Tag rivekniven (8) af ved at trække den nedad.

11.6 Monter knivsættet

Monteringsrækkefølgen og de angivne tilspændingsmomenter SKAL overholdes.

• Monter vendekniven på knivskiven. (⇒ 11.7)
• GE 250 og GE 260: Anbring rivekniven (8) på undersiden af knivskiven (5), og fastgør den med møtrikker (9) og skruer (7) (10 Nm).
• Sæt knivskiven (5) ind i kabinettet, og fastgør den. (⇒ 11.4)
• Monter vingekniven (6, kun ved GE 250 og GE 260), vingekniven (4), klemringen (3) og låseskiven (2), og skru dem fast med en skrue (1) (50 Nm).
• Klap spærringen tilbage, så knivskiven kan dreje frit igen. (⇒ 11.4)
  • Monter påfyldningstragten. (⇒ 11.2)

11.7 Vedligeholdelse af knivene

Risiko for kvæstelser! Arbejd altid med solide handsker!

Vedligeholdelsesinterval: Før hver brug

• Afmonter påfyldningstragten. (⇒ 11.3)
• Fastgør knivskiven. (⇒ 11.4)
• Kontroller knivene for beskadigelser (hakker eller ridser) og slid, og vend eller udskift dem efter behov.

Slidgrænser for knivene:

De pågældende knive skal vendes eller udskiftes, før de anførte slidgrænser nås. VIKING anbefaler en VIKING forhandler.

1 Vendekniv

- Mål afstanden (A) fra boringen til knivens kant flere steder på knivene. Mindsteafstand:

$$ A = 6 m m $$

2 Vingekniv

- Mål knivbredden (B) på vingeknivens ombukkede kant. Minimal knivbredde:

$$ B = 1 5 m m $$

3 Vingekniv (GE 250, GE 260)

- Mål knivbredden (C) på vingeknivens ombukkede kant. Minimal knivbredde:

$$ C = 1 9 m m $$

4 Rivekniv (GE 250, GE 260)

- Mål knivbredden (D) på riveknivens ombukkede kant. Minimal knivbredde:

$$ D = 1 3 m m $$

11.8 Vending af kniv

Sløve vendeknive kan vendes én gang. Vend altid begge knive på én gang!

• Afmonter knivsættet. (⇒ 11.5)
- Løsn skruerne (1), og tag dem af med møtrikkerne (2).
- Tag knivene (3) af ved at trække dem opad.
• Rengør knivskiven.

• Vend knivene (3), og læg dem med den skarpe side frit på knivskiven, og læg boringerne over hinanden.
• Stik skruerne (1) gennem boringerne, og skru møtrikkerne (2) i. Spænd møtrikkerne (2) med 10 Nm.
  • Monter knivsættet. (⇒ 11.6)

Slib kniven:

Knive, der er stumpe på begge sider, skal slibes, før de anvendes igen.

For at sikre at maskinen fungerer som tilsigtet, bør knivene slibes af en fagmand. VIKING anbefaler en VIKING forhandler.

• Demonter knivene til slibning.
- Knivene skal afkøles under slibningen, f.eks. med vand. De må ikke blive blå, da skæreevnen i så fald forringes.
- Slib knivene ensartet for at undgå vibrationer pga. ubalance.
- Kontroller knivene for beskadigelser inden monteringen: Knivene skal udskiftes, hvis der er synlige hakker eller ridser, eller hvis skærene er slebet ned til slidgræsen.
- Efterslib knivskærene med en slibevinkel på 30°.
- Slib knivene mod skæret.
- Fjern evt. grater, der er opstået på kanten, efter slibningen med et stykke fint sandpapir.
- Overhold tilspændingsmomenterne under knivens montering, som beskrevet i afsnittet "Vending af kniv".

Hjulenes lejer er vedligeholdelsesfrie.

Kompostkværnen skal opbevares i et tørt, lukket og støvfrit rum. Sørg for, at maskinen opbevares utilgængeligt for børn.

Opbevar kun kompostkværnen i en driftsikker tilstand med monteret påfyldningstragt.

Ved længere tids driftspause (vinterpause) skal følgende punkter udføres:

• Rens alle ydre dele omhyggeligt.
- Smør samtlige bevægelige dele godt ind i olie/fedt.

12. Transport

Risiko for kvæstelser!

Læs og overhold kapitlet

"Sikkerhed", især kapitlet

12.1 Træk eller skub kompostkvænen

• Hold kompostkværnen i tragten overdel (1), og vip den bagud.
• Kompostkværnen kan trækkes eller skubbes langsomt (skridttempo).

12.2 Før du løfter eller bærer kompostkværnen

Bær en egnet beskyttelsesdragt, som dækker underarmene og overkroppen helt.

• 1. person: Tag fat i kompostkvænen i håndtagene på tragten overdel (1).
• 1. person: Tag fat i kompostkværnen på listen for udkastningsforlængelsen (2).
     • Løft kompostkværnen samtidigt.

12.3 Transporter kompostkværnen på en læsseflade

- Fastgør maskinen med egnede hjælpemidler, så den ikke glider. Fastgør reb eller seler til hjulfoden (1) eller påfyldningstragten (2).

13. Miljøbeskyttelse

Granuleringsmaterialet må ikke smides i skraldespanden, men skal derimod komposteres.

materialer, der kan genbruges, og som skal bortskaffes i overensstemmelse hermed.

Miljørigtig bortskaffelse, hvor materialerester sorteres, fremmer muligheden for at genanvende brugbare

materialer. Af denne grund skal maskinen afleveres i et affaldsdepot, når den er opslidt.

14. Strømskema

Pos. Betegnelse

1 Netstik

2 Kontakt

3 Sikkerhedsafbryder

4 Elmotor

5 Kondensator

BR Brun

BK Sort

BL Blå

YG Gul/grøn

15. Standardreservedele

Vendekniv:

6008 702 0121

Vingekniv:

6008 702 0300

GE 150, GE 250 S, GE 260 S

Knivskive komplet:

6008 700 5120

GE 250, GE 260

Knivskive komplet:

6008 700 5117

Vingekniv:

6008 702 0310

Rivekniv:

6008 702 0110

16. Sådan minimerer du slid og undgår skader

Vigtige anvisninger til vedligeholdelse af produktgruppen

El-kompostkværne

Firmaet VIKING påtager sig intet ansvar for ting- og personskader, som opstår som følge af, at henvisningerne i betjeningsvejledningen misligholdes, især hvad angår sikkerhed, betjening og vedligeholdelse, eller hvis der anvendes påbygningskomponenter eller reservedele, der ikke er godkendt af VIKING.

For at undgå skader og unødig slitage på VIKING maskinen skal du altid følge nedenstående anvisninger:

1. Sliddele

Dele af VIKING maskinen udsættes også selv ved korrekt brug for normal slitage og skal alt efter arten og varigheden af brugen udskiftes rettidigt.

Hertil hører bl.a.:

- Kniv

- Knivskive

2. Overholdelse af betjeningsvejledningens anvisninger

Brug, vedligeholdelse og opbevaring af VIKING maskinen skal ske lige så omhyggeligt, som det er beskrevet i denne betjeningsvejledning. Brugeren hæfter selv for alle skader, der måtte opstå som følge af tilsidesættelse af sikkerheds-, betjenings- og vedligeholdelsesanvisningerne.

Dette gælder især for:

• ikke tilstrækkeligt dimensioneret tilførsel (tværsnit),
  – forkert elektrisk tilslutning (spænding),
  – produktændringer, der ikke er godkendt af VIKING,
• anvendelse af værktøj eller tilbehør, som ikke er godkendt eller egnet til maskinen eller ikke er af høj kvalitet,
• brug af produktet til andet end det af producenten foreskrevne formål,
  – anvendelse af produktet ved sportsarrangementer eller i konkurrencer,
  – følgeskader som følge af fortsat brug af produktet med defekte komponenter.

3. Vedligeholdelsesarbejde

Alle de former for arbejde, der er beskrevet i afsnittet "Vedligeholdelse", skal gennemføres regelmæssigt.

Hvis dette vedligeholdelsesarbejde ikke kan udføres af brugeren selv, skal arbejdet udføres af en forhandler.

VIKING anbefaler, at alle former for vedligeholdelsesarbejde og reparationer kun udføres af en VIKING forhandler.

VIKING forhandlerne tilbydes regelmæssigt seminarer og tekniske informationer.

Såfremt dette arbejde ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for.

Herunder hører bl.a.:

- Skader på elmotoren på grund af utilstrækkelig rensning af køleluftføringen (luftudtag, køleribber, ventilator).

– Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring,

• Skader på maskinen på grund af anvendelse af andre reservedele af mindre god kvalitet,
• Skader pga. ikke udført eller utilstrækkelig vedligeholdelse, eller skader pga. vedligeholdelses- eller reparationsarbejder, som ikke udføres på forhandlernes værksted.

17. Producentens EF-overensstemmelseserklæring

Vi,

VIKING GmbH

er i overensstemmelse med følgende EU-direktiver:

2000/14/EC, 2011/65/EC, 2002/96/EC,

Produktet er udviklet i overensstemmelse med følgende normer: prEN 50434, EN 60335-1

Anvendt procedure for overensstemmelsesvurdering: Tillæg VIII (2000/14/EC)

Navn og adresse på pågældende myndighed:

Sammensætning og opbevaring af teknisk dokumentation:

Johann Weiglhofer

VIKING GmbH

Konstruktionsåret og serienummeret står på maskinens typeskilt.

Målt lydeffektniveau:

GE 150.1 96,9 dB(A)

GE 250.1 100,8 dB(A)

GE 250.1 S 96,5 dB(A)

GE 260.1 98,4 dB(A)

GE 260.1 S 97,7 dB(A)

Garanteret lydeffektniveau:

GE 150.1 99 dB(A)

GE 250.1 103 dB(A)

GE 250.1 S 100 dB(A)

GE 260.1 102 dB(A)

GE 260.1 S 101 dB(A)

Langkampfen,

2014-01-02 (ÄÄÄÄ-MM-DD)

VIKING GmbH

Sektionsleder for forskning og produktudvikling

18. Tekniske data

GE 150.1/GE 250.1/GE 250.1 S:
El-motor BSRBF 0,75/2-C
Effekt 2500 W

GB	2500 W
CH	2000 W^1
Mærkestrøm	11,4 A
GB	12,0 A
CH	9,3 A
Nominel spænding	230 V~
Omdrejningstal	2800 mi
Netsikring ^1	16 A
	10 A (Ch
Frekvens	50 Hz
Beskyttelsesklasse	I
Kapslingsklasse	Stænkva skyttet (I
Driftsart	S6/40% 4 minBelastni Tomgan

GE 150.1:
I henhold til direktiv
2000/14/EC:
Garanteret lydeffekt- niveau L WAd 99 dB(A)
I henhold til direktiv
2006/42/EC:
Støjniveau på
arbejdspladsen LpA 89 dB(A)
Usikkerhed K_pA 2 dB(A)
Tilspændingsmomenter skrue:
Knivskive 50 Nm
Vendekniv 10 Nm
Vægt 26 kg

GE 150.1:

	27 kg (GB)
l/b/h	95/48/114 cm

GE 250.1/GE 250.1 S:

I henhold til direktiv
2000/14/EC:
Garanteret lydeffekt-niveau L_WAd	103/100 dB(A)
I henhold til direktiv
2006/42/EC:
Støjniveau på
arbejdspladsen L_pA	92/90 dB(A)
Usikkerhed K_pA	3 dB(A)
Tilspændingsmomenter skrue:
Knivskive	50 Nm
Vendekniv	10 Nm
Riveknive ^2	10 Nm
Vægt	28/27 kg
	29/28 kg (GB)
	27 kg (CH)
l/b/h	107/48/143 cm

GE 260.1/GE 260.1 S:

El-motor, type	BSRF 0,75/2-C
Effekt	2900 W
Mærkestrøm	4,8 A
Nominel spænding	400 (3~) V~
Omdrejningstal	2780 min^-1
Netsikring	10 A
Frekvens	50 Hz
Beskyttelsesklasse	I
Kapslingsklasse	Stænkvandsbeskyttet (IP X4)
Driftsart	S6/40%4 minBelastning 6 miTomgangstid

GE 260.1/GE 260.1 S:

I henhold til direktiv
2000/14/EC:
Garanteret lydeffekt-niveau L_WAd	102/101 dB(A)
I henhold til direktiv
2006/42/EC:
Støjniveau på
arbejdspladsen L_pA	89/91 dB(A)
Usikkerhed K_pA	3 dB(A)
Tilspændingsmomenter skrue:
Knivskive	50 Nm
Vendekniv	10 Nm
Riveknive ^2	10 Nm
Vægt	28/27 kg
l/b/h	107/48/143 cm

1) OBS!
Sikringen kan ofte blive udløst ved en sikring på under 16 A i forbindelse med opstart, eller hvis maskinen belastes kraftig.
2) For modellerne GE 250.1 og GE 260.1

19. Fejlsøgning

✗ Kontakt evt. en forhandler, VIKING anbefaler VIKING forhandlere.

Fejl:

El-motoren starter ikke

Mulig årsag:

– El-motorens værn aktiveret
- Ingen spænding
– Tilslutningsledning/stik, stikforbindelse eller kontakt defekt
– Påfyldningstragten ikke lukket korrekt – sikkerhedskontakten er aktiveret (motorstop)

• Knivskiven er blokeret
• Spærringen er ikke stillet tilbage

Afhjælpning:

– Lad maskinen køle af (⇒ 8.6)
- Kontroller ledningen og sikringen ✗ (⇒ 10.1)
- Kontroller eller udskift kabel, stik, kobling eller afbryder (elektriker) ✗ (⇒ 10.1)
– Luk påfyldningstragten korrekt, og skru den fast (⇔ 11.2)
– Demonter påfyldningstragten, og fjern granuleringsrester i kabinettet (OBS: træk strømkablet ud) (⇒ 11.3)
- Stil spærringen tilbage igen (⇒ 11.4)

Fejl:

Nedsat granuleringsydelse

Mulig årsag:

- Sløve knive

Afhjælpning:

– Vend, slib eller udskift knivene ✗ (⇒ 11.7)

Fejl:

Det granulerbare materiale trækkes ikke ind

Mulig årsag:

20.1 Leveringsbekræftelse

Model:

Serienummer:

Dato: ____ ____ ____ ____ ____

20.2 Servicebekræftelse

Giv denne betjeningsvejledning til din VIKING forhandler, när du får serviceret din maskine.

Han bekræfter udførelsen af de enkelte servicepunkter i de fortrykte felter.

Service udført den

Dato for næste serviceeftersyn

Szanowni Państwo,
