BRUKSANVISNING GE 250 S VIKING

1. Innholdsfortegnelse

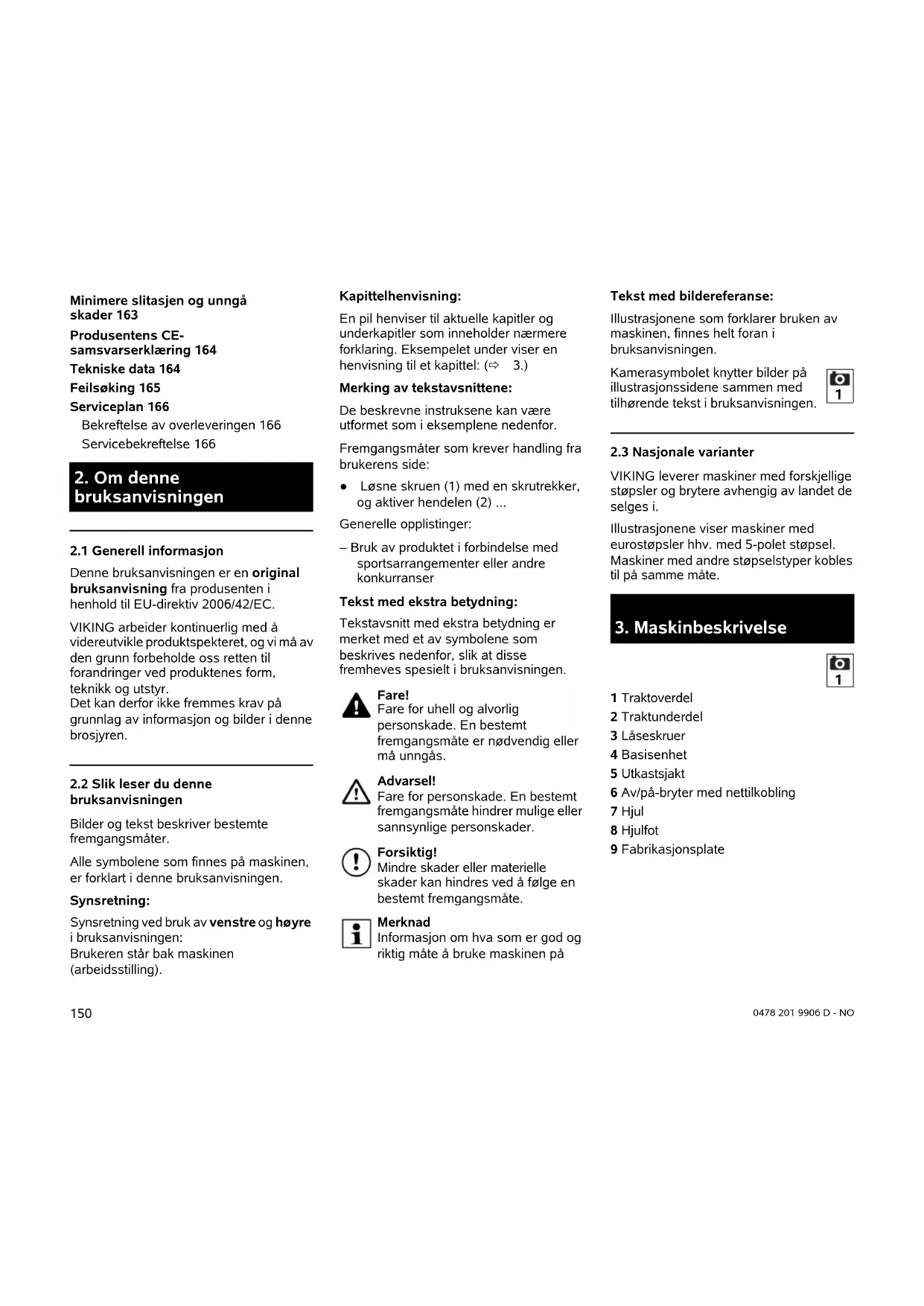

2.1 Generell informasjon

Denne bruksanvisningen er en original bruksanvisning fra produsenten i henhold til EU-direktiv 2006/42/EC. VIKING arbeider kontinuerlig med å videreutvikle produktspekteret, og vi må av den grunn forbeholde oss retten til forandringer ved produktenes form, teknikk og utstyr. Det kan derfor ikke fremmes krav på grunnlag av informasjon og bilder i denne brosjyren.

2.2 Slik leser du denne

bruksanvisningen Bilder og tekst beskriver bestemte fremgangsmåter. Alle symbolene som finnes på maskinen, er forklart i denne bruksanvisningen. Synsretning: Synsretning ved bruk av venstre og høyre i bruksanvisningen: Brukeren står bak maskinen (arbeidsstilling). Kapittelhenvisning: En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (Ö 3.) Merking av tekstavsnittene: De beskrevne instruksene kan være utformet som i eksemplene nedenfor. Fremgangsmåter som krever handling fra brukerens side: ● Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ... Generelle opplistinger: – Bruk av produktet i forbindelse med sportsarrangementer eller andre konkurranser Tekst med ekstra betydning: Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, slik at disse fremheves spesielt i bruksanvisningen. Tekst med bildereferanse: Illustrasjonene som forklarer bruken av maskinen, finnes helt foran i bruksanvisningen. Kamerasymbolet knytter bilder på illustrasjonssidene sammen med tilhørende tekst i bruksanvisningen.

2.3 Nasjonale varianter

VIKING leverer maskiner med forskjellige støpsler og brytere avhengig av landet de selges i. Illustrasjonene viser maskiner med eurostøpsler hhv. med 5-polet støpsel. Maskiner med andre støpselstyper kobles til på samme måte. Minimere slitasjen og unngå skader 163 Produsentens CE- samsvarserklæring 164 Tekniske data 164 Feilsøking 165 Serviceplan 166 Bekreftelse av overleveringen 166 Servicebekreftelse 166

bruksanvisningen Fare! Fare for uhell og alvorlig personskade. En bestemt fremgangsmåte er nødvendig eller må unngås. Advarsel! Fare for personskade. En bestemt fremgangsmåte hindrer mulige eller sannsynlige personskader. Forsiktig! Mindre skader eller materielle skader kan hindres ved å følge en bestemt fremgangsmåte. Merknad Informasjon om hva som er god og riktig måte å bruke maskinen på

3. Maskinbeskrivelse

1 Traktoverdel 2 Traktunderdel 3 Låseskruer 4 Basisenhet 5 Utkastsjakt 6 Av/på-bryter med nettilkobling 7 Hjul 8 Hjulfot 9 Fabrikasjonsplate

4.1 Generell informasjon

Sørg for å følge alle sikkerhetsanvisningene når du arbeider med maskinen. Før maskinen tas i bruk, må bruksanvisningen leses nøye og i sin helhet. Oppbevar bruksanvisningen på et trygt sted for senere bruk. Disse forholdsreglene er svært viktige for din sikkerhet. Oversikten er imidlertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig når du bruker maskinen. Husk at det er brukeren som er ansvarlig hvis det oppstår ulykker som involverer andre personer eller andres eiendom. Som bruker er det viktig at du gjør deg kjent med betjeningselementene på og bruken av maskinen. Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med betjeningen av maskinen. Sørg for å få en kyndig og praktisk opplæring før første gangs bruk. La forhandleren eller en annen fagkyndig gi deg en innføring i hvordan maskinen håndteres på en trygg måte. Opplæringen skal særlig ha fokus på sikkerhet og viktigheten av å være forsiktig og konsentrert under arbeid med maskinen. Maskinen, inkludert alt tilleggsutstyr, må bare lånes eller gis bort til personer som har grunnleggende kunnskap om denne modellen og bruken av den. Bruksanvisningen er en del av maskinen og skal alltid følge med. Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psykisk form. Hvis du har helsemessige plager, må du spørre legen om arbeid med maskinen er tilrådelig. Maskinen skal ikke brukes etter inntak av alkohol, narkotiske stoffer eller medikamenter som fører til nedsatt reaksjonsevne. La aldri barn eller ungdom under 16 år bruke maskinen. Lokale bestemmelser regulerer nedre aldersgrense for bruk av maskinen. Denne maskinen skal ikke brukes av personer (inkludert barn) med fysiske, følelsesmessige eller psykiske funksjonshemminger eller med manglende erfaring og/eller kunnskaper, så fremt ikke personer som er ansvarlige for vedkommendes sikkerhet, har tilsyn med bruken eller har instruert vedkommende i hvordan maskinen skal brukes. Sørg for at barn ikke leker med maskinen. Maskinen er utviklet for privat bruk. Obs – fare for ulykker! VIKING kompostkverner egner seg til opphakking av kvister og planterester. Annen bruk er ikke tillatt og kan være farlig eller føre til skader på maskinen. Kompostkvernen skal ikke brukes (ufullstendig liste): – på andre materialer (f.eks. glass og metall) – til annet arbeid enn det som er beskrevet i denne bruksanvisningen – til bearbeiding av næringsmidler (f.eks. mesking eller knusing av is) Av sikkerhetsmessige årsaker er enhver endring på maskinen, med unntak av montering av tilbehør som er godkjent av VIKING, forbudt, og vil føre til at garantien opphører. Kontakt din VIKING forhandler for informasjon om tillatt tilbehør. Det er strengt forbudt å manipulere maskinen for å øke effekten eller endre turtallet til forbrenningsmotoren eller den elektriske motoren. Maskinen skal ikke brukes til å transportere gjenstander, dyr eller personer (særlig barn). Ekstra forsiktighet kreves ved bruk på offentlige anlegg, i parker, på sportsanlegg, gater og i land- og skogbruk.

4.2 Advarsel – fare på grunn av

elektrisk strøm Bruk aldri skadede skjøteledninger. Skift ut defekte ledninger med nye, og forsøk aldri å reparere skjøteledninger.

4. For din egen sikkerhet

Livsfare på grunn av kvelning! Lek med emballasjen medfører kvelningsfare for barn. Sørg for at barn ikke leker med emballasjen. Obs! Fare for elektrisk støt! Strømledning, støpsel, av/på-bryter og tilkoblingsledning. Skadede kabler, koblinger og støpsler eller tilkoblingsledninger som ikke er i overensstemmelse med forskriftene, må ikke brukes. Dette for å unngå fare for elektrisk støt. Se over tilkoblingsledningen med jevne mellomrom, og kontroller at den ikke er skadet eller er for gammel (sprø).0478 201 9906 D - NO

Maskinen må ikke brukes med skadede eller slitte ledninger. Kontroller spesielt nettilkoblingsledningen for skade og aldring. Vedlikeholds- og reparasjonsarbeid på strømledningen skal bare utføres av spesialutdannede fagpersoner. Fare for elektrisk støt! En skadet ledning må ikke kobles til strømforsyningen, og den må være koblet fra strømnettet før den berøres. Kutteenhetene (knivene) skal ikke berøres før maskinen er koblet fra strømnettet. Tilkoblingsledningene som brukes, skal alltid være tilstrekkelig sikret. Arbeid ikke når det regner eller er vått ute. Bruk bare fuktighetsisolerte skjøteledninger for utendørsbruk som er egnet for bruk med maskinen (Ö 10.1). Ta støpselet ut av stikkontakten uten å dra i tilkoblingsledningen. Ikke la maskinen stå ute i regn uten at den er dekket til. Hvis maskinen kobles til et strømaggregat, er det viktig å være oppmerksom på at den kan skades av strømsvingninger. Maskinen må kun kobles til strømforsyning som har jordfeilbeskyttelse med aktiveringsstrøm på maksimalt 30 mA. Ta kontakt med en elektriker hvis du ønsker mer informasjon.

4.3 Bekledning og utstyr

Bruk alltid solide sko med såler med god gripeevne under arbeidet. Gå aldri barbent eller med sandaler når du arbeider. Bruk alltid solide hansker når du arbeider med, utfører vedlikehold på, eller transporterer maskinen. Bruk alltid beskyttelsesbriller og hørselsvern under arbeidet. Ta ikke av disse før arbeidet er avsluttet. Når du arbeider med maskinen, er det viktig at du bruker egnede og tettsittende klær, dvs . kjeledress (ikke arbeidsfrakk). Ikke ha på deg sjal, slips, smykker, klær med lange stropper, bånd eller lignende under arbeidet. Langt hår må bindes opp og holdes på plass med for eksempel hodetørkle eller lue under hele arbeidet.

4.4 Transport av maskinen

Bruk alltid hansker under arbeidet, slik at du unngår å skade deg på skarpe kanter og varme deler. Ikke transporter maskinen mens den elektriske motoren er i gang. Før transport slår du av den elektriske motoren, venter til knivene har stanset, og trekker ut støpselet. Transporter maskinen bare når den elektriske motoren er avkjølt. Påfyllingstrakten skal alltid være forskriftsmessig montert når maskinen transporteres. Utildekkede kniver kan forårsake personskader! Vær spesielt oppmerksom på vekten når maskinen skal snus. Bruk egnet lasteutstyr (lasterampe, løfteanordninger). Sikre maskinen med tilstrekkelig dimensjonerte festemidler (stropper, tau, osv.) på festepunktene som er beskrevet i bruksanvisningen. (Ö 12.) Trekk eller skyv maskinen i skrittempo. Ikke slep maskinen! Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander på lasteflater.

Sørg for at maskinen bare betjenes av personer som har lest bruksanvisningen. Overhold de lokale forskriftene for når på døgnet hageredskaper med forbrenningsmotor eller elektrisk motor kan brukes. Før maskinen brukes, skal slitte og skadde deler skiftes ut. Informasjon om farer og advarsler som er blitt uleselig på maskinen, må skiftes ut. Du får nye klistremerker og alle andre reservedeler hos din VIKING forhandler. Før bruk må du kontrollere – at maskinen er i driftssikker stand. Det innebærer at dekslene og beskyttelsesanordningene skal være på plass og i feilfri stand.153 DEENFRNLITESPTSVFIDAPLSLSKHU NO 0478 201 9906 D - NO – at støpselet kobles til en forskriftsmessig installert stikkontakt – at isolasjonen til tilkoblings- og skjøteledningen, støpselet og koblingen er i feilfri stand – at maskinen som helhet (hus, den elektriske motoren, beskyttelsesanordninger, festeelementer, kniver, knivaksel, knivskiver osv.) ikke er slitt eller skadet. – at det ikke finnes kvernemateriale i maskinen, og at påfyllingstrakten er tom – at alle skruer, muttere og andre festeelementer er på plass og tilstrammet. Løse skruer og muttere må festes med riktig tiltrekkingsmoment før bruk. For å redusere faren for person- og materialskader skal maskinen kun brukes utendørs og ikke nær en vegg eller andre ubevegelige gjenstander (umulig for brukeren å komme seg unna, fare for knusing av glassruter, riper på biler osv.). Maskinen skal stå stødig på et plant og fast underlag. Bruk ikke maskinen på flater med dekke eller grus, ettersom materialet som kastes ut, kan forårsake skade. Kontroller alltid at maskinen er ordentlig lukket før den tas i bruk. (Ö 11.2) Gjør deg kjent med hvordan av/på- bryteren brukes, slik at du kan handle raskt og riktig i nødsituasjoner. Sprutbeskyttelsen i påfyllingstrakten skal være i feilfri stand og dekke påfyllingsåpningen. Skift ut sprutbeskyttelsen hvis den er defekt. Fare for personskade! Sørg for at maskinen er i forskriftsmessig montert tilstand ved hver bruk. Maskinen skal ikke brukes hvis den mangler deler (f.eks. hjul), siden sikkerhetsavstandene da ikke lenger er garantert, og maskinen i tillegg kan bli mindre stabil. Kontroller alltid visuelt at maskinen er i forskriftsmessig stand før den tas i bruk! Forskriftsmessig betyr at maskinen er ferdig montert, det vil si: – Traktoverdelen er montert på traktunderdelen – Påfyllingstrakten er montert på basisenheten, og begge låseskruene er skrudd godt til for hånd – Den komplette hjulfoten er montert. – Begge hjulene er montert. – Alle sikkerhetsanordninger (utkastsjakt, sprutbeskyttelse osv.) er på plass og i orden – Kutteenheten (knivskiven) er montert – Alle knivene er forskriftsmessig montert Koblings- og sikkerhetsinnretningene som er montert på maskinen, skal ikke fjernes eller omgås. Kontroller knivskiven visuelt for skader og deformering, og skift den om nødvendig.

Ikke bruk maskinen når dyr eller personer (spesielt barn) oppholder seg i fareområdet. Arbeid ikke med maskinen ved regn eller tordenvær, spesielt ikke hvis det er fare for lynnedslag. Fuktig og glatt underlag gjør at faren for ulykker øker. Vær forsiktig under arbeidet slik at du ikke glir. Unngå om mulig å bruke maskinen på fuktig underlag. Arbeid bare i dagslys eller med god kunstig belysning. Arbeidsområdet må være rent og ryddig under hele arbeidet. Fjern steiner, kvister, ledninger og annet som det er lett å snuble

Brukeren skal ikke stå høyere enn maskinen. Starte: Før du starter maskinen, må du sørge for at den står stabilt og opprett. Maskinen skal aldri brukes når den ligger. Vær svært forsiktig når du starter maskinen, og følg anvisningene i kapitlet "Ta i bruk maskinen". (Ö 10.) Stå ikke foran utkaståpningen når forbrenningsmotoren eller den elektriske motoren slås på. Kontroller at det ikke fins noe kvernet materiale i kompostkvernen når den startes eller slås på. Kvernet materiale kan slynges ut og forårsake personskader. Pass på at maskinen ikke velter når du starter den. Unngå hyppige innkoblinger i løpet av kort tid (ikke trykk på av/på-bryteren unødvendig). Fare for overoppheting av den elektriske motoren! Annet utstyr som er koblet til samme strømkrets, kan ved ugunstige nettforhold ødelegges på grunn av spenningssvingninger som forårsakes av denne maskinen ved oppstart. Egnede tiltak må iverksettes (for eksempel0478 201 9906 D - NO

tilkobling til en annen strømkrets enn den til den aktuelle innretningen, koble maskinen til en strømkrets med lavere impedans). Bruk: Hold aldri ansiktet eller andre kroppsdeler over påfyllingstrakten og utkaståpningen når maskinen er i gang. Hold alltid hode og kropp på sikker avstand fra påfyllingsåpningen. Stikk aldri hender, andre kroppsdeler eller deler av klesplagg inn i påfyllingstrakten eller utkastsjakten. Det er stor fare for skader på øyne, ansikt, fingre, hender osv. Pass på at du alltid står stødig. Ikke strekk deg fremover. Sprutbeskyttelsen må ikke endres (fjernes, felles opp, komme i klem, skades osv.) under bruk. Stå i det beskrevne arbeidsområdet når du fyller på kvernemateriale. Pass på at du står i arbeidsområdet under hele arbeidet, og ikke beveger deg inn i utkastsonen. (Ö 8.4) Fare for personskader! Kvernet materiale kan bli slynget tilbake under arbeidet. Bruk derfor beskyttelsesbriller og hold ansiktet unna påfyllingsåpningen. Tipp aldri maskinen mens forbrenningsmotoren eller den elektriske motoren er i gang. Hvis maskinen velter under arbeidet, må den elektriske motoren straks slås av og støpselet trekkes ut. Pass på at det ikke setter seg fast kvernemateriale i utkastsjakten. Fastkilt kvernemateriale gir dårligere kverneresultat og kan føre til tilbakeslag. Når kompostkvernen fylles med materiale, er det spesielt viktig at det ikke kommer fremmedlegemer som for eksempel metallbiter, steiner, plast eller glass inn i kvernekammeret. Dette kan forårsake skader og tilbakeslag fra påfyllingstrakten. Av samme årsak er det også viktig å fjerne eventuelle tilstoppinger med én gang. Det kan oppstå tilbakeslag under påfylling av kvistmateriale på kompostkvernen. Bruk hansker! Vær oppmerksom på at klippeverktøyet roterer i noen sekunder etter at motoren er slått av. Slå av den elektriske motoren, trekk ut støpselet og vent til alt roterende verktøy stanser – før du går fra maskinen, eller når den skal stå uten tilsyn – før du flytter, løfter, vipper, skyver eller trekker maskinen – før du løsner låseskruene og åpner maskinen – før du transporterer maskinen – før du fjerner blokkeringer eller tilstoppinger i klippeenheten, påfyllingstrakten eller utkastkanalen – før arbeider utføres på knivskiven – før du ser over eller rengjør maskinen og før det skal utføres andre arbeider på den Slå av den elektriske motoren og la maskinen stanse hvis det kommer fremmedlegemer inn i klippeverktøyet, eller hvis maskinen vibrerer unormalt eller lager uvanlige lyder. Ta ut støpselet, fjern påfyllingstrakten og utfør følgende trinn: – Kontroller maskinen, spesielt klippeenheten (kniver, knivskive, knivfeste, knivaksel, knivskrue, klemring) for skader, og få en fagperson til å utføre de nødvendige reparasjonene, før du starter og arbeider med den igjen. – Kontroller at alle delene til klippeenheten sitter fast. Stram skruene om nødvendig (pass på riktig tiltrekkingsmoment). – Kontakt en fagperson for å få skiftet eller reparert skadede deler. Deler som skiftes ut, skal kun erstattes av tilsvarende deler.

4.7 Vedlikehold og reparasjoner

Sett maskinen på et plant og stabilt underlag, slå av den elektriske motoren og trekk ut støpslet før du starter vedlikeholdsarbeider (rengjøring, reparasjon osv.), og før du kontrollerer om tilkoblingsledningen er snodd eller skadet. La maskinen avkjøles i ca. 5 minutter før du utfører vedlikeholdsarbeider. Bare autoriserte elektrikere har tillatelse til å reparere eller skifte ut nettilkoblingsledningen. Rengjøring: Hele maskinen må rengjøres grundig etter hver bruk. (Ö 11.1) Maskinen skal aldri rengjøres med høytrykksvasker eller under rennende vann (f.eks. med en hageslange). Bruk aldri sterke rengjøringsmidler. Disse Fare for personskader! Hold aldri hender eller føtter under, over eller ved roterende deler.155 DEENFRNLITESPTSVFIDAPLSLSKHU NO 0478 201 9906 D - NO kan skade plast- og metalldeler og dermed redusere sikkerheten til din VIKING maskin. Vedlikeholdsarbeider: Bare vedlikeholdsarbeider som er beskrevet i denne bruksanvisningen, kan utføres av brukeren. Alle andre arbeider skal utføres av en forhandler. Kontakt alltid din forhandler hvis du mangler nødvendig informasjon eller hjelpemidler. VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utføres hos en VIKING forhandler. VIKING forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon. Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av VIKING eller som korresponderer i teknisk utførelse, ellers kan det oppstå fare for uhell med personskader eller skader på maskinen. Kontakt forhandleren hvis du har spørsmål. Originalt verktøy, tilbehør og originale reservedeler fra VIKING har egenskaper som gjør dem optimalt tilpasset maskinen og kravene som brukeren stiller. Originale VIKING reservedeler kjenner man igjen på VIKING reservedelsnummeret, VIKING logoen og eventuelt VIKING reservedelssymbolet. På små deler kan også symbolet stå alene. Sørg for at advarsels- og merknadsklistremerker alltid er rene og lesbare. Bestill nye originale klistremerker hos VIKING forhandleren hvis klistremerker skades eller blir borte. Hvis en komponent skiftes ut med en ny del, må du passe på at de samme klistremerkene settes på den nye delen. Bruk tykke arbeidshansker og vær svært forsiktig når du arbeider med klippeenheten. Sørg for at alle muttere, bolter og skruer (spesielt på klippeenheten) er strammet godt til, slik at maskinen er i driftssikker stand. Kontroller hele maskinen regelmessig med tanke på slitasje og skader. Dette er spesielt viktig når maskinen ikke skal brukes på en stund (f.eks. når den skal settes bort for vinteren). Skift ut slitte eller skadde deler, slik at maskinen alltid er i driftssikker stand. Hvis det ble fjernet deler eller beskyttelsesinnretninger i forbindelse med vedlikeholdsarbeidet, må disse straks settes tilbake på forskriftsmessig vis når arbeidet er utført.

4.8 Lagring ved lengre driftsopphold

Avfallsprodukter kan skade mennesker, dyr og miljø og skal derfor kasseres på forskriftsmessig måte. Kontakt nærmeste resirkuleringsstasjon eller forhandleren for informasjon om hvordan avfallsproduktene skal håndteres. VIKING anbefaler VIKING forhandleren. Sørg for at maskinen kasseres forskriftsmessig når den ikke lenger skal brukes. Sørg for å gjøre maskinen ubrukelig før kassering. For å unngå ulykker er det spesielt viktig å fjerne strømledningen eller tilkoblingsledningen til den elektriske motoren.

Obs! Les bruksanvisningen før bruk. Fare for personskader! Se til at ingen oppholder seg i fareområdet.0478 201 9906 D - NO

7.1 Montere hjulakselen og

hjulene ● Monter hjulakselen (C) med hjulstopperne (D), skruene (E) og sekskantmutterne (F) på hjulfoten (B), og trekk til med kombinøkkelen (V) (4– 6Nm). ● Skyv hjulene (I) på den monterte hjulakselen. ● Skyv hurtigfestene (H) på hjulakselen med den buede siden vendt utover. ● Trykk hjulkapslene (J) på hjulene.

7.2 Montere understell og

utkastsjakt 1 Montere utkastforlengelsen ● Legg basisenheten (A) på en 15-20 cm høy støttebukk som vist på bildet. ● Fest utkastforlengelsen (O) bakfra på krokene (1) i åpningen (2) på basisenheten (A), og drei nedover, slik at den fremre delen av basisenheten sitter nøyaktig i åpningen på utkastforlengelsen. ● Skru inn skruene (U) i monteringsstiftene (1) (1-2Nm). Fare for skader! Roterende verktøy! Ikke hold hender eller føtter i åpningene mens maskinen kjører. Fare for personskade! Slå alltid av den elektriske motoren og trekk ut strøm- ledningen før du utfører arbeider på klippeverktøyet, før vedlikeholds- og rengjø- ringsarbeider, før du kontrollerer om tilkoblings- ledningen er snodd eller skadet, og før du forlater maskinen. Bruk hørselsvern! Bruk beskyttelsesbriller! Bruk arbeidshansker! Fare for personskader! Ikke stå på maskinen. Fare for personskader! Stikk aldri hender, andre kroppsdeler eller deler av klesplagg inn i påfyllings- trakten eller utkastsjakten.

bruk Skyv hjulfestene inn på hjulakselen, men ikke lenger enn at hjulene kan dreie fritt. Hjulfestene kan ikke brukes om igjen etter demontering.

DEENFRNLITESPTSVFIDAPLSLSKHU NO 0478 201 9906 D - NO 2 Montere understellet ● Skyv firkantmutterne (K) og skivene (L) i de aktuelle utsparingene på basisenheten (3). ● Skyv understellet med begge hjulføttene (4) inn i føringene på basisenheten (5) til det stopper. ● Trykk hjulfoten med bøyningen (6) inn i utsparingen på utkastforlengelsen (7). ● Stikk skruene (M) med skivene (L) gjennom åpningene i hjulføttene (8), og trekk til med en kombinøkkel (V) (4-6Nm). 3 Montere listen ● Legg på listen (P), og skru inn skruene (R) (1–2 Nm). ● Sett opp maskinen. 4 Montere utkastdekslet ● Fest utkastdekselet (N), og trykk inn boltene (Q) (bruk eventuelt en plasthammer). Når du fester dekslet, må du passe på at de innvendige ribbene (9) på venstre og høyre side ligger nøyaktig i sporet på utkastforlengelsen (10).

7.3 Åpne og lukke utkastdekslet

Åpne utkastdekslet: ● Ved kverning må du vippe opp utkastdekslet (1) og feste låseklaffen (2) i utkastforlengelsen. Lukke utkastdekslet: ● Hvis du skal transportere maskinen eller vil at den skal ta mindre plass ved oppbevaring, løfter du litt på låseklaffen (2) og vipper ned utkastdekslet (1).

7.4 Montere traktoverdelen

● Sett traktoverdelen (S) med symbolet (1) pekende fremover mot låseskruene (2) på traktunderdelen (3). ● Skru inn skruene (T) i den viste rekkefølgen (1 2 3 4).

8.4 Brukerens arbeidsområde

● Av sikkerhetsmessige årsaker skal brukeren alltid oppholde seg i arbeidsområdet (det grå området X) så lenge den elektriske motoren eller forbrenningsmotoren kjører. Dette er særlig viktig for å unngå skader fra materiale som slynges tilbake.

8.5 Riktig belastning av maskinen

Trakten kan bare monteres hos en forhandler med spesialverktøy. VIKING anbefaler VIKING forhandleren. Det anbefales at du følger den beskrevne monteringsrekkefølgen for å unngå at sprutbeskyttelsen glir når skruene skrus inn.

8. Informasjon om arbeid

Tre- og hekkavfall bør bearbeides i frisk tilstand, ettersom kvernens ytelse er større når materialet er friskt enn når det har tørket eller er vått. 70478 201 9906 D - NO

blokkeres Slå straks av den elektriske motoren og trekk ut strømledningen hvis klippeenheten til kompostkvernens blokkeres under kverning. Ta deretter av påfyllingstrakten og fjern årsaken til feilen.

Maskinen kan bare settes på med bryteren, ikke ved å sette tilkoblingsledningen i stikkontakten.

Den elektriske motoren hhv. kverneverktøyet må kun startes når påfyllingstrakten er riktig lukket. Når den høyre låseskruen løsnes (sett forfra på maskinen) under drift, slås den elektriske motoren automatisk av, og kverneverktøyet stanser etter få sekunder.

9.3 Den elektriske motorens

etterløpsbrems Etterløpsbremsen for den elektriske motoren forkorter utkoblingstiden fra utkobling til knivstillstand til noen få sekunder. Slå ikke av den elektriske motoren før maskinen er tom for kvernet materiale. Ellers kan knivskiven blokkeres når maskinen tas i bruk igjen. Fare for personskade! Les grundig gjennom kapitlet "For din sikkerhet" (Ö 4.), og spesielt underkapitlet "Under arbeidet" (Ö 4.6), og følg alle sikkerhetsanvisningene. Kompostkvernen skal kun fylles på av én person om gangen. Fare for personskade! Stikk aldri hånden inn i en påfyllingsåpning! Fuktig eller vått mykt materiale fører til at maskinen raskere blir blokkert. Fyll derfor langsomt i kompostkvernen, og følg spesielt nøye med på turtallet til den elektriske motoren. Det bør ikke synke under påfyllingen. Skjær til tykke kvister og greiner med mye kvister (merk maksimal kvisttykkelse (Ö 8.3)) på forhånd med en beskjæringssaks.

Fare for personskade! Kvistmateriale kan slås tilbake av den skråstilte knivmekanismen! Hardt materiale må fylles riktig i kompostkvernen for å unngå personskader grunnet tilbakeslag: Hold kvistmaterialet litt på skrå iht. symbolet (2), og før det langs høyre traktvegg frem til knivmekanismen. Pass på riktig belastning av den elektriske motoren. (Ö 8.5)

9. Sikkerhetsutstyr159

Kompostkvernen er utstyrt med beskyttelsesdeksler for påfyllings- og utkastområdet. Dette innbefatter den samlede påfyllingstrakten med traktoverdel og sprutbeskyttelse, utkastforlengelsen og utkastdekslet. Beskyttelsesdekslene sikrer trygg avstand til kutteknivene ved kverning.

overføringspunktet (hustilkoblingen) på maksimalt 0,443 ohm (ved 50 Hz). Brukeren må forvisse seg om at maskinen bare drives via et strømnett som oppfyller disse kravene. Kontakt om nødvendig den lokale strømleverandøren for informasjon om systemimpedansen.

10.2 Koble til strømledningen

GE 150, GE 250, GE 250 S: ● Ta av klemmen (1). ● Fest strømledningens kobling. ● Frigjør klemmen. GE 260, GE 260 S: ● Fest strømledningens kobling på det 5- polede støpselet til maskinen.

Det må ikke finnes noe kvernet materiale i maskinen når den slås på, siden dette kan slynges ut. Låseanordningen til knivskiven må alltid være vippet tilbake til anslaget. (Ö 11.4) Den elektriske motoren må ha nådd maks. turtall (på tomgang), før påfylling av kvernemateriale startes. Fare for personskade! Ikke stå i utkastområdet når du slår av maskinen! Stå ved siden av maskinen når du slår den av. Merk at det tar noen sekunder før arbeidsverktøyet er stanset, etter at den elektriske motoren er slått av.

knivskiven Knivskivenes dreieretning endres ved å gjøre om polingen til fasevenderen på støpselet. ● Drei fasevenderen (1) 180° med en skrutrekker (U), til den går i inngrep.

Vedlikeholdsintervall: Alltid etter bruk Rengjør maskinen grundig etter hver bruk. Godt vedlikehold beskytter maskinen mot skader og forlenger levetiden. Elektromotorer er beskyttet mot vannsprut. Beskytt oppkuttingsverktøyet inkl. kvernkammeret mot korrosjon med standardprodukter (f.eks. rapsolje). Maskinen skal bare rengjøres i stillingen som er avbildet. ● Demonter påfyllingstrakten. (Ö 11.3) Kjøleribbene (sugeslissene) på huset til den elektriske motoren må rengjøres for å sikre tilstrekkelig motorkjøling. Rett aldri vannstråler mot den elektriske motorens eller forbrenningsmotorens deler, tetninger, lagerpunkter og elektriske komponenter som f.eks. brytere. Dette kan føre til ekstra reparasjonskostnader. Hvis skitt og rester som har satt seg fast, ikke lar seg fjerne med en børste, fuktig klut eller trepinne, anbefaler VIKING at du bruker spesialrens (f.eks. STIHL spesialrens). Bruk aldri sterke rengjøringsmidler. Rengjør knivskivene jevnlig. Slå ikke av den elektriske motoren før maskinen er tom for kvernet materiale. Ellers kan knivskiven blokkeres når maskinen tas i bruk igjen. I forbindelse med modellene GE 260 und GE 260 S må knivskivens dreieretning kontrolleres før arbeidet starter (før påfylling). Fare for personskader! Bruk alltid beskyttelsesbriller under kontrollen. Hvis knivskiven har feil dreieretning (mot høyre, med urviseren), må dreieretningen endres på modellene GE 260 og GE 260 S.

Fare for personskader! Før du utfører vedlikeholds- eller rengjøringsarbeid på maskinen, er det viktig at du leser nøye gjennom kapitlet "For din sikkerhet" (Ö 4.), spesielt underkapitlet "Vedlikehold og reparasjoner" (Ö 4.7). Følg alle sikkerhetsanvisningene. Trekk ut støpselet før du starter vedlikeholdsarbeidet.

11.2 Montere påfyllingstrakten

● Hekt påfyllingstrakten (1) på festekrokene i basisenheten (2), og sving den forover. ● Trekk til begge låseskruene (3) samtidig.

11.3 Demontere påfyllingstrakten

● Løsne de to låseskruene (1), slik at de roterer fritt. La dem stå igjen i påfyllingstrakten. ● Sving påfyllingstrakten (2) bakover, og ta den av.

Det er avgjørende at monteringsrekkefølgen og de angitte tiltrekkingsmomentene overholdes.

● Demonter knivsettet. (Ö 11.5) ● Løsne skruene (1) og ta dem ut sammen med mutterne (2). ● Ta kniven (3) opp og ut. ● Rengjør knivskiven. ● Snu kniven (3), og legg den på knivskiven med den skarpe kanten liggende fritt. Pass på at boringene til skruene flukter. ● Stikk skruene (1) gjennom boringene, og skru inn mutterne (2). Trekk til mutterne (2) med 10 Nm. ● Monter knivsettet. (Ö 11.6) Slipe knivene: Kniver som er sløve på begge sider, må slipes før arbeidet kan fortsettes. For å sikre optimal funksjonalitet skal sliping kun utføres av fagfolk. VIKING anbefaler at du kontakter en VIKING forhandler. ● Demonter kniven som skal slipes. ● Kniven må avkjøles under sliping, f.eks. med vann. Unngå at kniven blir blå, da dette reduserer holdbarheten. ● Kniven må slipes jevnt for å unngå vibrasjoner forårsaket av ubalanse. ● Kontroller at kniven ikke er skadet før den monteres igjen: Skift ut kniver som har synlige hakk og sprekker, eller som er slipt ned til slitegrensen. ● Slip kniveggen i en vinkel på 30°. ● Slip kniven mot eggen. ● Eventuelle grader på skjærekanten etter avsluttet sliping kan fjernes ved hjelp av et fint slipepapir. ● Bruk tiltrekkingsmomentet som er angitt i avsnittet "Snu knivene", når du monterer kniven.

11.9 Elektrisk motor og hjul

Den elektriske motoren er vedlikeholdsfri. Hjullagrene er vedlikeholdsfrie.

11.10 Oppbevaring og vinterlagring

Oppbevar kompostkvernen i et tørt, lukket rom med lite støv. Sørg for å oppbevare maskinen utilgjengelig for barn. Kompostkvernen skal kun oppbevares i driftssikker stand og med påfyllingstrakten montert. Husk følgende hvis kompostkvernen ikke skal brukes på lengre tid (vinterlagring): ● Rengjør alle delene grundig. ● Smør alle bevegelige deler godt med olje eller fett.

12.1 Dra eller skyve

kompostkvernen ● Hold i traktoverdelen (1) på kompostkvernen, og vipp kvernen bakover. ● Kompostkvernen kan dras eller skyves langsomt (skrittempo).

12.2 Løfte eller bære

Fare for personskader! Før transport er det viktig at du leser og følger anvisningene i kapitlet "For din sikkerhet", og da særlig avsnittet "Transport av maskinen". (Ö 4.4) Minst to personer kreves når maskinen skal løftes eller bæres. Ved løft og bæring er det viktig å bruke egnet vernebekledning som dekker underarmene og overkroppen helt.

kompostkvernen på en lasteflate ● Sørg for å feste maskinen godt, slik at den ikke glir. Fest stropper eller seler på hjulfoten (1) eller påfyllingstrakten (2). Kvernet materiale skal komposteres, og ikke kastes sammen med husholdningsavfall. Emballasjen, maskinen og tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette. Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer. Maskinen skal derfor leveres til gjenvinning når den normale levetiden er nådd. Vendekniv:

Viktige henvisninger vedrørende vedlikehold for produktgruppen Elektrisk drevet kompostkvern VIKING frasier seg ethvert ansvar for materielle skader og personskader som skyldes at bruksanvisningen ikke er fulgt (spesielt med hensyn til sikkerhet, betjening og vedlikehold) eller at det er brukt ikke-godkjente påbyggings- eller reservedeler. Følg disse henvisningene for å unngå skader eller unormal slitasje på VIKING maskinen:

Enkelte av komponentene på VIKING maskinen utsettes for normal slitasje også når maskinen brukes i henhold til bestemmelsene. Disse komponentene må skiftes ut i tide, avhengig av hvordan og hvor mye maskinen brukes. Det gjelder blant annet: –Kniver – Knivskive

2. Følg informasjonen i denne

bruksanvisningen. Bruk, vedlikehold og lagring av VIKING maskinen må skje i henhold til informasjonen i denne bruksanvisningen. Brukeren selv er ansvarlig for alle skader som oppstår fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt. Dette gjelder spesielt for: – Ikke tilstrekkelig dimensjonert ledning (diameter). – Feil elektrisk tilkobling (spenning).

– Endringer på produktet som ikke er godkjent av VIKING. – Bruk av verktøy eller tilbehør som ikke er tillatt eller egnet for maskinen, eller som har dårlig kvalitet. – Ikke forskriftsmessig bruk av produktet. – Bruk ved sportsarrangementer eller andre konkurranser. – Skader som følge av at produktet er brukt med defekte komponenter.

3. Vedlikeholdsarbeider

Alle arbeider som er nevnt under "Vedlikehold", må utføres regelmessig. Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler. VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner bare utføres hos VIKING forhandlere. VIKING forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon. Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for. Slike skader er blant annet: – Skader på den elektriske motoren som er forårsaket av mangelfull rengjøring av kjøleribbene (sugeslisser, kjøleribber, viftehjul). – Korrosjonsskader og andre skader som oppstår som følge av uegnet lagringssted. – Skader på maskinen grunnet bruk av reservedeler med dårlig kvalitet. – Skader som skyldes at vedlikehold ikke er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere. VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen / Kufstein bekrefter at maskinen Kompostkvern, elektrisk (GE) er i overensstemmelse med følgende EU- direktiver: 2000/14/EC, 2011/65/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC Produktet er utviklet og produsert i overensstemmelse med følgende standarder: prEN 50434, EN 60335-1 Metode som er benyttet for å bedømme overensstemmelsen: Vedlegg VIII (2000/14/EC) Navn og adresse til medvirkende oppnevnt instans: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Utforming og oppbevaring av teknisk dokumentasjon: Johann Weiglhofer VIKING GmbH Produksjonsåret og serienummeret er oppgitt på maskinens fabrikasjonsplate. Langkampfen, 2014-01-02 (ÅÅÅÅ-MM-DD) VIKING GmbH Leder for forskning og produktutvikling

20.1 Bekreftelse av overleveringen

20.2 Servicebekreftelse

Gi denne bruksanvisningen til VIKING fagforhandleren når du får utført vedlikeholdsarbeider. Forhandleren bekrefter det utførte arbeidet ved å fylle ut de angitte feltene.

Service utført den Dato for neste service
