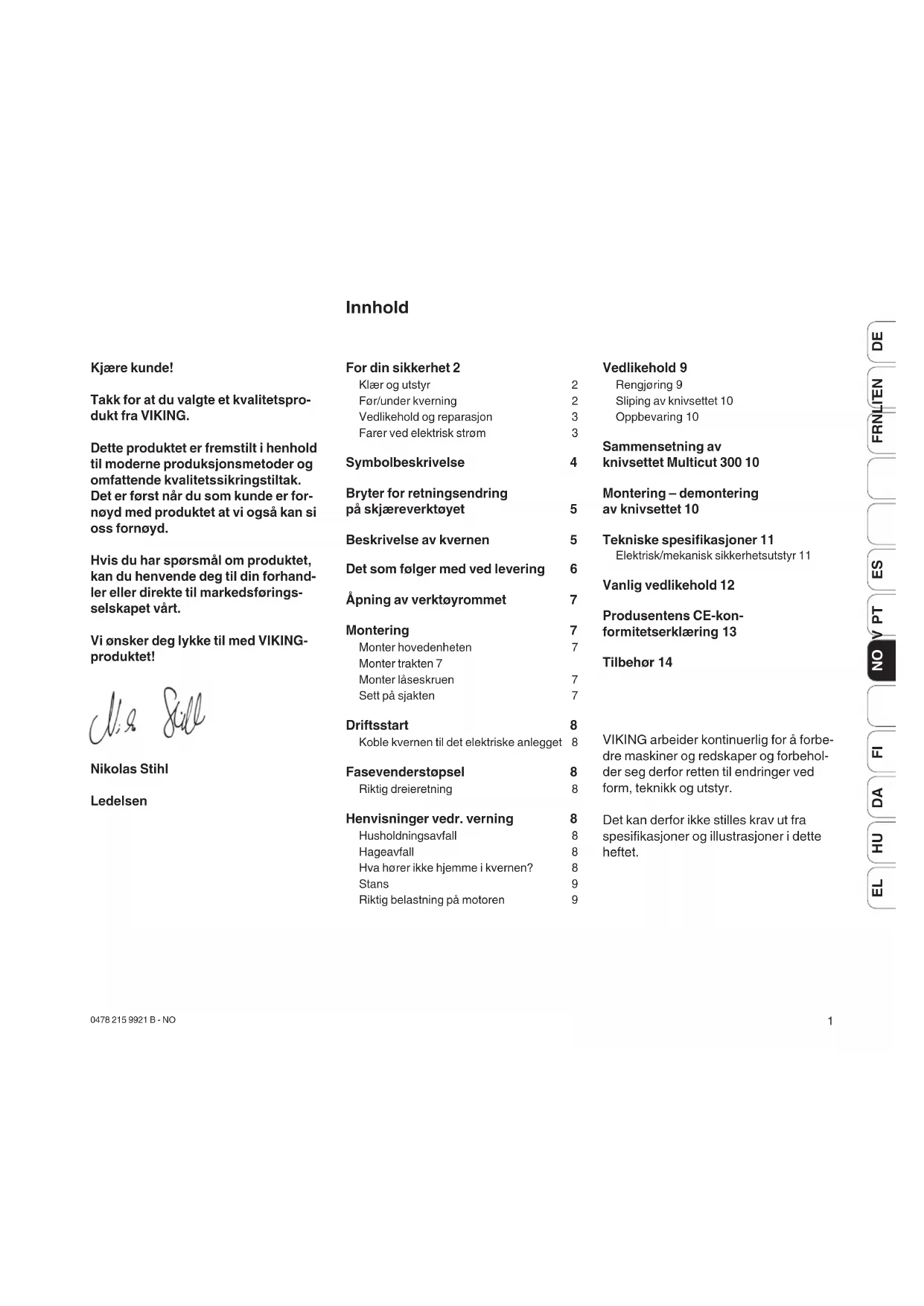

BRUKSANVISNING GE 365 VIKING

Klær og utstyr 2
Før/under kverning 2
Vedlikehold og reparasjon 3
Farer ved elektrisk strøm 3

Symbolbeskrivelse

Bryter for retningsendring på skjæreverktøyet

Beskrivelse av kvernen

Det som følger med ved levering

Åpning av verktøyrommet

Montering

Monter hovedenheten 7
Monter trakten 7
Monter läseskruen 7
Sett på sjakten 7

Driftsstart

Koble kvernen til det elektriske anlegget 8

Fasevenderstøpsel

Riktig dreieretning 8

Sliping av knivsettet 10

Oppbevaring 10

Sammensetning av

knivsettet Multicut 300 10

Montering – demontering

y knivsettet 10

Tekniske spesifikasjoner 11

Elektrisk/mekanisk sikkerhetsutstyr 11

Vanlig vedlikehold 12

Produsentens CE-kon-

formitetserklæring 13

Tilbehør 14

VIKING arbeider kontinuerlig for å forbedre maskiner og redskaper og forbeholder seg derfor retten til endringer ved form, teknikk og utstyr.

Det kan derfor ikke stilles krav ut fra spesifikasjoner og illustrasjoner i dette heftet.

For din sikkerhet

Følg alltid forskriftene om ulykkesforebygging när kvernen brukes.

Før maskinen tas i bruk, skal brukerveiledningen leses i sin helhet og oppbevares tilgjengelig for senere bruk.

Gjør deg kjent med innstil- lingene på og bruken av

maskinen.

VIKING-kverner er beregnet for bruk i private hager og egner seg til opphakking av kvister.

Kvernen skal ikke brukes til andre materialer eller arbeider som ikke er beskrevet i denne bruksanvisningen. Bruk kun originalutstyr som er levert eller spesielt godkjent av Viking. Utfør ingen endringer på kvernen. Dette kan øke faren for ulykker.

• Forhandler eller selger skal gi kunden instruksjon om bruk av ny kvern.
• Brukeren er ansvarlig for at andre ikke kommer til skade når kvernen arbeider. Bruk aldri kvernen i nærheten av barn og dyr. Personer under 16 år skal ikke bruke kvernen.
• Maskinen får ikke brukes etter inntak av alkohol, medisiner som fører til nedsatt reaksjonsevne eller narkotiske stoffer.
• La kvernen kun brukes av personer som er godt kjent med betjeningen. Send med bruksanvisningen när den evt. lånes ut til andre.

Klær og utstyr

- Bruk hensiktsmessige klær under arbeidet. Det vil si klær som sitter tett inntil kroppen, trange hansker og sko med kraftig såle. Bruk alltid vernebriller og når tre kvernes også hørselvern.

Før/under kverning

• Kontroller alltid om maskinen er ordentlig lukket, før maskinen tas i bruk.
  Den må stå stødig på jevnt og fast underlag. Maskinen må bare brukes i god belysning. Pass på at du står stødig, og arbeide rolig og kontrollert. Pass alltid på at det ikke finnes andre personer i nærheten.
• Brukeren må ikke stå høyere enn slik maskinen er plassert.

• Ikke stå foran utkaståpningen när maskinen slås på eller under arbeidet. Det må ikke finnes kvernet materiale i kvernen när den startes.

• Hold aldri ansiktet eller andre kroppsdeler foran matetrakten og utkastet, la aldri hender, andre kroppsdeler eller bekledning komme i kontakt med matetrakten eller utkastsjakten eller andre deler som er i bevegelse, når maskinen er i gang. Det er stor fare for skader på øyne, ansikt og fingre.

• Kontroller med jevne mellomrom at oppkuttingsknivene sitter fast og ikke er skadet.

Kontroller at alle skruene sitter fast.

• Når kvernen mates er det spesielt viktig at det ikke kommer fremmedlegemer som metallbiter, steiner, plast osv. i kvernkammeret. Dette kan forårsake skader og tilbakeslag gjennom mate-trakten. Tilstopping kan også forårsake skader, og må fjernes.
• Pass på at deler av materialet som skal kvernes, ikke setter seg fast i utkastsjakten. Det gir dårlig resultat eller det kan føre til tilbakeslag gjennom mate-trakten.
• Unngå hyppige innkoblinger i løpet av kort tid, spesielt bør man unngå stadig å berøre bryteren unødvendig.
• Andre innretninger, som er tilkoblet samme strømkrets, kan ved ugunstige nettforhold ødelegges på grunn av spenningssvingninger som forårsakes av denne maskinen ved oppstart.

Gjennomfør egnede tiltak i slike tilfeller (For eksempel tilkobling til en annen strømkrets enn den til den aktuelle innretningen, koble maskinen til en strømkrets med lavere impedans).

• Før du går fra maskinen må du slå av motoren og trekke ut støpslet.
• Kvernbeholderen må bare monteres eller demonteres när motoren er slått av.
• Bruk aldri kompostkvernen hvis be - skyttelsesinnretningene er ødelagt.
• Beskyttelsesinnretningene som er montert på maskinen, må ikke fjernes eller omgås.
• Slå av motoren og trekk ut støpslet. Alle bevegelige deler må stoppe helt opp:
• Før blokkeringer kan løsnes eller tet- thet i utkasteren kan fjernes.
• Før kontrollering, rengjøring eller arbeider på kvernen utføres eller sjakten åpnes.
• Før du forlater kvernen.
• Før kvernen transporteres.
• Kontroller kvernens straks dersom den lager ulyder eller begynner å vibrere sterkt.
  • Vær oppmerksom på at skjæreverk-tøyet roterer noen sekunder etter at motoren er stanset

Vedlikehold og reparasjon

Trekk ut støpselet ved forstyrrelser og før alle arbeider på kvernen.

Utfør kun de vedlikeholdsarbeider som er beskrevet i bruksanvisningen.

Alt annet arbeid skal utføres av en for- handler.

VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner bare utføres hos VIKING-forhandlere.

VIKING anbefaler bruk av originale VIKING-reservedeler, -tilbehør og -verktøy.

Egenskapene til disse er optimalt tilpasset maskinen og kravene som brukeren stiller. Det elektriske anlegget skal kun repareres eller skiftes ut av en autorisert elektriker.

- Beskyttelse eller deler som ble demontert ved vedlikeholdsar-beider, skal monteres omgående og forskriftsmessig. Unngå skade ved å bruke hansker ved arbeider på knivsettet.

- Skift ut ikke lesbare fare- og varselmerker på kvernen. Nye merker fås hos din Viking-forhandler.

Advarsler – farer ved elektrisk strøm

• Spesielt viktig for den elektriske sikkerheten er anleggets ledninger, støpsel, av/på bryter og tilkoblings-ledning. Unngå elektriske støt ved å ikke bruke defekte ledninger, kob-linger og støpsel eller tilkoblingsled-ninger som ikke tilsvarer forskrif-tene.
• Kontroller derfor tilkoblingsledningen mht. skade eller aldring/skjør-het.
• Bruk kun skjøteledning for utvendig bruk. Den er isolert mot fuktighet. (Se kapittel: Driftsstart.)
• Selv om driftsmotoren er beskyttet mot vannspruting, skal den likevel ikke brukes i regnvær eller i et vått område.
• Kvernen må ikke plasseres i regn.
• Tilkoblingsledningen trekkes ut ved støpsel og kontakt, trekk ikke ut med ledningen.
• Brukes kvernen ute, skal kontakten være utstyrt med en jordfeilbryter hhv. kobles en slik til ved tilkoblin-gen. Nærmere opplysninger fås hos autorisert elektriker (forskrift i Sveits.)

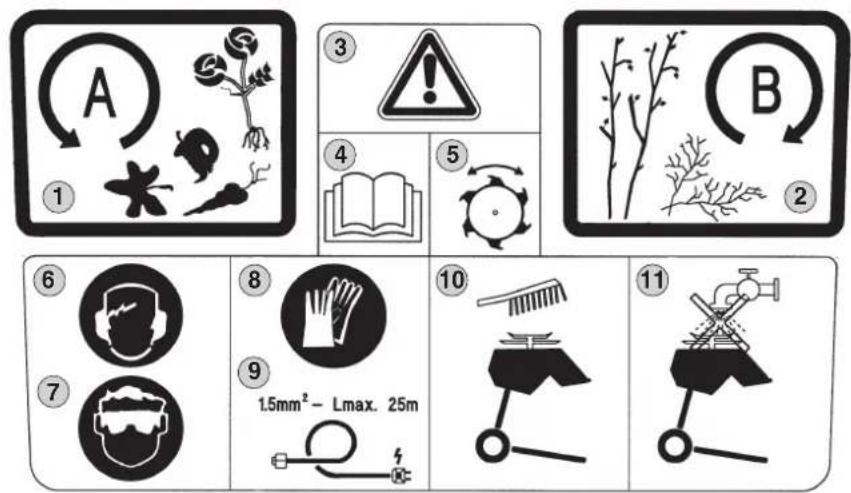

Symbolbeskrivelse

A ① ③ ④ ⑤ B ⑥ ⑧ ⑨ 1.5mm² - Lmax. 25m ⑩ ⑪

1. Dreieretning mot venstre (div. planterester)
2. Dreieretning mot høyre (avfall fra klipping el. beskjæring av busker/trær)
3. Advarsel!
4. Advarsel! Les bruksanvisningen før driftsstart.
5. Advarsel! Roterende verktøy.
6. Bruk hørselvern.
7. Bruk vernebriller.
8. Bruk arbeidshansker.
9. En ledning med 1,5 mm ^2 tverrsnitt, har en maksimal tillatt lengde på 25 m.
10. Kvernen gjøres ren med en kost.
11. Kvernen skal ikke gjøres ren med vannstråler.
12. Slå alltid av motoren og trekke ut støpslet før du utfører arbeider på klippeverktøyet, før vedlikeholds- og rengjøringsarbeider, før du kon- trollerer om tilkoblingsledningen er snodd eller skadet, og før du forlater maskinen.
13. Hold andre personer borte fra fareområdet.

Bryter for retningsendring på skjæreverktøyet

Bryterstillinger

A

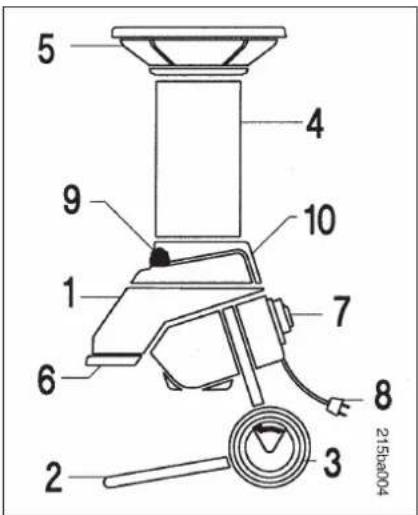

Beskrivelse av kvernen

5 4 9 10 1 7 6 8 2 3 215ba004

Velgerarm: Venstre; A

Kniver dreier mot venstre for div. planterester

Velgerarm: Til høyre; B

Kniver dreier mot høyre for buskegrener og tresnitt.

OBS: Materialet som skal kvernes må være fritt for jord og stein. Knivene vil ellers bli fort sløve (se merknad om kverning)

Velgerarm: I midten

motoren stanser i løpet av få sekunder.

Omkoblingssperre (1)

MERK: La motoren være stanset før retningsendring.

Kontroller dreieretningen ved modell GE365! (se: Fasevenderstøpsel)

1 Hovedenhet
2 Støttefot
3 Hjul
4 Sjakt
5 Trakt
6 Utkaster
7 Vendebryter
8 Elektrisk tilkobling
9 Låseskruer
10 Verktøyrom

Det som følger med ved levering

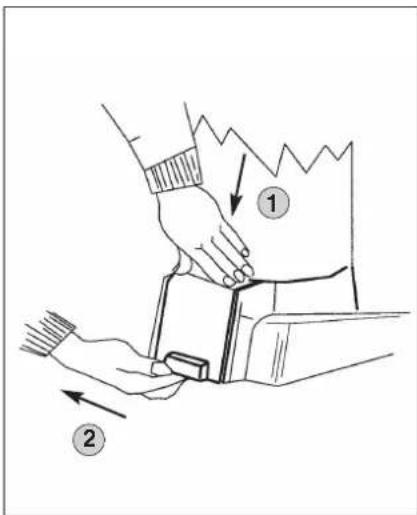

Åpning av verktøyrommet

① Trykk lokket litt nedover med en hånd.
② Trekk ut lokket med den andre hånden.

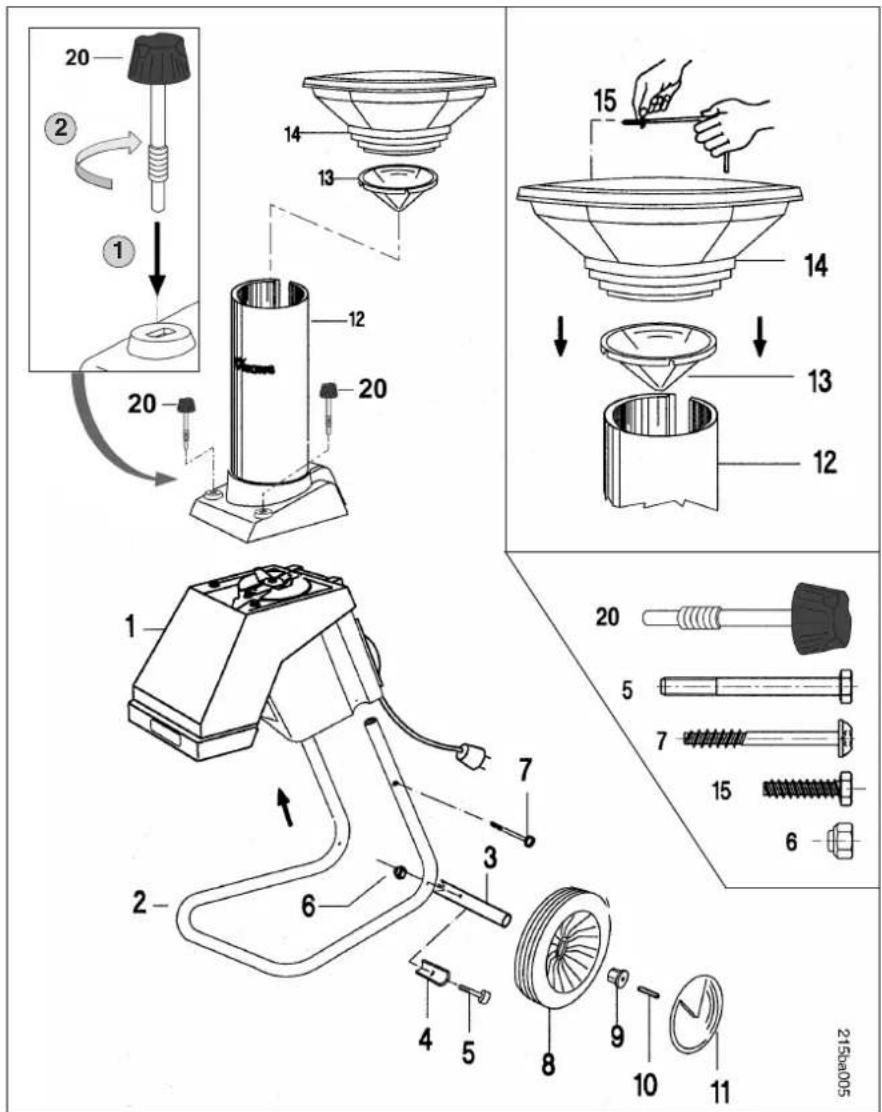

Montering

Monter hovedenheten

① Sett hovedenheten 1 på støttefoten 2 og trekk skruene 7 litt til med torxnøkkelen 19.
② Monter deretter hjulaksel 3 og anslag 4 med skruer 5 og mutre 6 til støttefoten 2. (kombinøkkel 17)
③ Sett hjul 8 og støpsel 9 på hjulaksel 3. Fest støpselet 9 ved å slå inn stiftene 10 med en hammer.
4 Nå kan begge hjuldekslene 11 trykkes på hjulene 8 og kvernen plasseres på et plant underlag. Til slutt trekkes skruene 7 til. (Torxnøkkel 19)

Monter trakten

Sett traktgummien 13 og trakten 14 på sjakten 12 og fest delene med engangsskruer 15 med skrutrekkeren 16.

Monter låseskruen

① Sett låseskruen 20 ved avlangt hull.
② Skru låseskruen 20 helt inn med trykk.

① ② 215a008

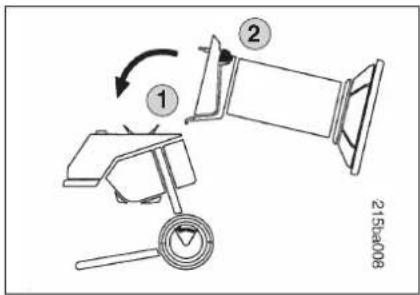

Sett på sjakten

① Hekt sjakten 12 på hengslene på hovedenheten 1 og sett den opp.
② Trekk til begge läseskruene samtidig.

Driftsstart

3 × 1.5 ~mm^2- Lmax. 25m

Koble kvernen til det elektriske anlegget

Den elektriske tilkoblings-ledningen må være sikret med 10 hhv 16 ampere (se Tekniske spesifikasjoner).

Ved modeller med trefasevekselstrøm skal det brukes et CEE-støpsel 16 A samt en 5-polet ledning.

Støpslenee skal være vannsprut-beskyttet.

Uegnede skjøteledninger forårsaker ytelsestap og skader på motoren. (Se også kapittel: For din sikkerhet!)

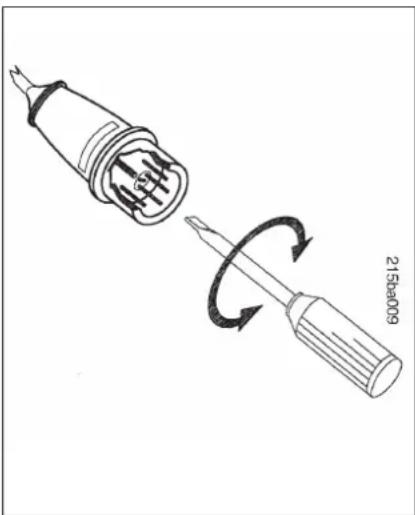

Fasevenderstøpsel

Knivbladene til denne kompostkvern- modellen dreier mot venstre sett ovenfra gjennom sjakten på knivene ved bryter- stilling A.

Ved trefasevekselstrøm-modellen GE365 må dreieretningen kontrolleres. Hvis feil ved roteringen må motoren på fasevenderstøpselet poles om. (Se bildet over)

Frukt- og grønnsaksavfall. Avispapir, innpakningspapir, bølgepapp, treull, råttent tre, fruktkasser av tynt tre uten spiker. Papir og papp bløtgjøres i vann før kverning.

Hageavfall

Avfall fra beskjæring av trær og klipping av hekker/busker, bærbusker, rose-beskjæring, visne blomster (høstrydding), potetris, tomatplanter, bønnestengler, gress, høy og strå, grønnsaksavfall, løv etc.

Steiner, glass, metalldeler, kunststoffer, kjemiske rengjøringsmidler, trykksaker (ukeblader/tidsskrifter, brosjyrer). Tykt og/eller hardt trevirke.

Grunnregel: Materialer som ikke hører hjemme i komposthaugen, har heller ikke noe i kompostkvernen å gjøre. Kvister/grener fra beskjæring av trær eller klipping hekker/busker bør kvernes med en gang for best effekt på kvernen.

Vedlikehold

Stans

Riktig belastning på motoren

Belastningen på kompostkvernen får ikke være så stor at motorens omdreiningshastighet synker vesentlig. Hvis det likevel skulle oppstå overbelastning under kverning, slår den innbygde termo-beskyttelsesbryteren automatisk av motoren.

Viktig: For å unngå skader grunnet overoppheting av motoren, får kvernen først tas i bruk igjen etter avkjølingstid på ca. 10 min. Hvis blokkering av kvernen: Slå av motoren straks og ta ut støpselet. Fjern årsaken til forstyrrelsen.

Hyppig utløsning av termo-beskyttelsesbryteren kan ha følgende årsaker:

• Ikke egnet tilkoblingsledning, se "Elektrisk tilkobling"
  • Overbelastning på nettet
  • Overbelastning på kvernen - for mye avfall i den eller sløve kniver

Rengjøring

Rengjør kvernen grundig etter bruk. Det beskytter kvernen mot skader og forlenger levetiden. Beskytt hakke-verktøyet inkl. kvernekammeret mot rust med vanlig rustbeskyttelse (f.eks. rapsolje).

Elektromotorer er beskyttet mot vannsprut og har en spesiell pakning med ekstra pakningsring på verktøy-akselen (se bildet). Denne bør kontrolleres jevnlig (f.eks. ved sliping av knivbladene). Kvernen skal bare rengjøres med en børste. Sprøyt aldri vann på motordeler, pakninger og lagersteder eller mot elektriske komponenter og brytere. Resultatet kan bli en dyr reparasjon!

Elektromotorer er vedlikeholdsfrie.

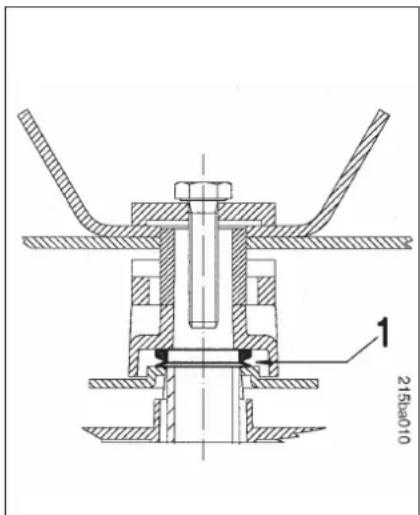

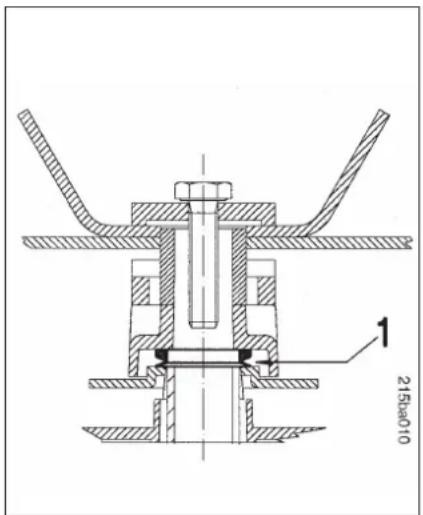

215a010 1

Motortetning med spesiell pakning og pakningsring (1)

Pakningsringen blir tilgjengelig när knivsettet og knivfestet tas av.

OBS!

Ta alltid ut nettstøpselet ved vedlike-holdsarbeider og arbeider på hakke-verktøyet. Berør aldri deler av knivsettet så lenge det ikke står helt stille.

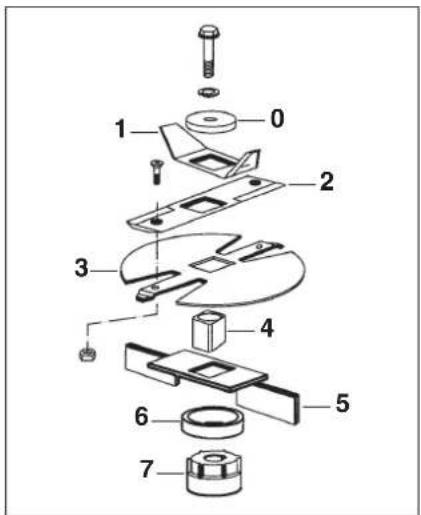

Sammensetning av knivset- tet Multicut 300

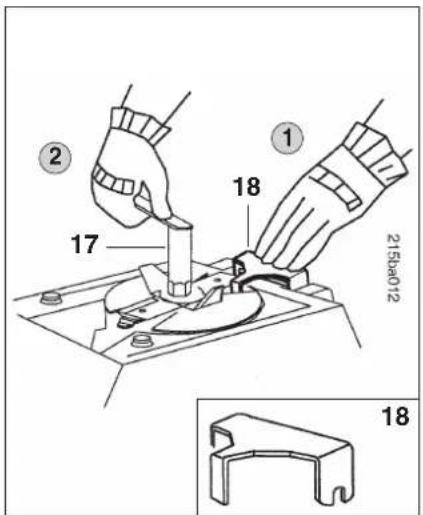

Montering – demontering av knivsettet

Sliping av knivsettet

Hvis det blir dårligere kverneresultat etter en viss tid, er årsaken til dette sannsynligvis at kvernekniven har blitt sløv.

Følg punktene nedenfor ved sliping av kniven:

• Avkjøl kniven ved sliping, f.eks. med vann. Det får ikke oppstå blåfarging, ettersom skjæreevnen da reduseres.
• Slip kniven jevnt - å unngå vibras- joner og ubalanse.
• Kontroller kniven mht. skader før den monteres: Knivene må skiftes ut hvis det er synlige hakk og risser, eller knivbladene har blitt slipt 3 mm (sli-tasjegrense).

Oppbevaring

Kvernen skal oppbevares på et tørt sted med lite støv og utilgjengelig for barn. Det lønner seg å utbedre eventuelle funksjonsforstyrrelser på kvernen før den settes bort for lagring, slik at den er klar til bruk når den tas frem igjen.

VIKING anbefaler bruk av originale VIKING-reservedeler, -tilbehør og -verk- tøy. Egenskapene til disse er optimalt tilpasset maskinen og kravene som brukeren stiller.

215ba012 18 17 ① ②

• Rekkefølgen som vises på bildet må overholdes ved montering.
• Stram alle skruene godt!

OBS!

Fare for personskade!

Bruk alltid vernehansker.

Tekniske spesifikasjoner

• Direkte drevet av elektromotor
• Kvernkammeret har tetning mot motoren som består av pakningslabyrint og ekstra pakningsring
• Avtagbar trakt. Festes ned hengsel og 2 låseskruer.

Elektrisk/mekanisk sikkerhetsutstyr

For å beskytte brukerne har begge modeller følgende sikkerhetselementer:

Motorbrems. Forkorter tiden fra moto- ren slås av til knivbladene står stille til noen få sekunder.

Sperre mot ny start av motoren. Kvernen kan bare startes med bryteren og ikke ved at tilkoblingsledningen settes i kontakten.

GE 345 GE 365

Spenning 230 V ~ 400 V - 3~
Effekt 2,2 kW 3 kW
Maks. omdreiningshastighet 2800/min 2800/min Strømfor-bruk 10 A 4,8 A
Sikring min.	16 A treg	10 A treg
Frekvens	50 Hz	50 Hz
Beskyttelsesklasse	I	I
Beskyttelsestype	Vannsprutbeskyttelse	Vannsprutbeskyttelse
Spesielt	Veksling av dreieretning med vendebryter
I henhold til EU-retningslinje 2000/14/EU:
Garantert lydeffektnivå L_WA	108 dB	108 dB
I henhold til EN 13683:
Lydtrykknivå på arbeidsplassen L_pA	101 dB	101 dB
Dimensjon L/B/H cm	66/52/135	66/52/135
Vekt kg	31	33
Tiltrekningsmoment
Knivsett	50 Nm	50 Nm

Vanlig vedlikehold

Viktige henvisninger for å unngå skader eller unormal slitasje på ditt VIKING-produkt:

1. Slitedeler

Enkelte av komponentene på VIKINGproduktet utsettes for normal slitasje også når produktet brukes i henhold til bestemmelsene. Disse må skiftes ut i tide, avhengig av hvordan og hvor mye produktet brukes.

Det gjelder blant annet:

• Kniv
• Knivskive

Bruk, vedlikehold og lagring av VIKINGproduktet må skje med forsiktighet, som beskrevet i denne

brukerveiledningen. Brukeren selv er ansvarlig for alle skader som oppstår fordi sikkerhets-, bruks- og vedlikeholdsforskriftene ikke er fulgt.

Dette gjelder spesielt for:

• Feil elektrisk tilkobling (spenning)
• Ikke tilstrekkelig dimensjonert ledning (diameter)
• Ikke forskriftsmessig bruk av produktet
• Endringer på produktet som ikke er godkjent av VIKING
• Bruk av verktøy eller tilbehør som ikke er tillatt eller egnet for maskinen, eller som har dårlig kvalitet.
• Bruk ved sportsarrangementer eller andre konkurransestevner
• Følgeskader fordi produktet er brukt med skadde komponenter

3. Vedlikeholdsarbeider

Alt vedlikehold som er nevnt under "Vedlikehold" må utføres regelmessig. Hvis brukeren ikke kan utføre disse vedlikeholdsarbeidene selv, skal han eller hun ta kontakt med en forhandler.

VIKING anbefaler at alt vedlikeholdsarbeid og alle reparasjoner bare utføres hos VIKING-forhandlere.

VIKING-forhandlerne får jevnlig tilbud om opplæring, og de får regelmessig tilsendt teknisk informasjon.

Hvis disse arbeidene forsømmes, kan det oppstå skader som brukeren er ansvarlig for.

Slike skader er blant annet:

• Skader i startmotoren som oppstår på grunn av utilstrekkelig vedlikehold eller at vedlikeholdsarbeider ikke er utført i tide, eller dårlig rengjøring av kjøleribbene (sugeslissene)
• Korrosjonsskader og andre skader som oppstår som følge av uegnet lagringssted
• Skader på maskinen grunnet bruk av reservedeler med dårlig kvalitet.
• Skader som skyldes at vedlikehold ikke er utført i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- eller reparasjonsarbeider som ikke er utført hos forhandlere.

Produsentens CE-konformitetserklæring

VIKING GmbH

Produktet er utviklet og produsert i overens stemmelse med følgende normer:

EN 13683 EN 60335

Metode som er benyttet for å bedømme overensstemmelsen:

Vedlegg V (2000/14/EC)

Oppbevaring av teknisk dokumentasjon: VIKING GmbH

Produktgodkjenning

Produksjonsåret er oppført på produktets fabrikasjonsplate.

Langkampfen 02. 01. 2008

VIKING GmbH

Weiglhofer

Leder, utvikling

Tilbehør Miljøvern

215ba013

Emballasjen, kompostkvernen og tilbehøret er produsert av gjenvinnbare materialer og må kasseres i samsvar med dette. Sortert, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdistoffer.

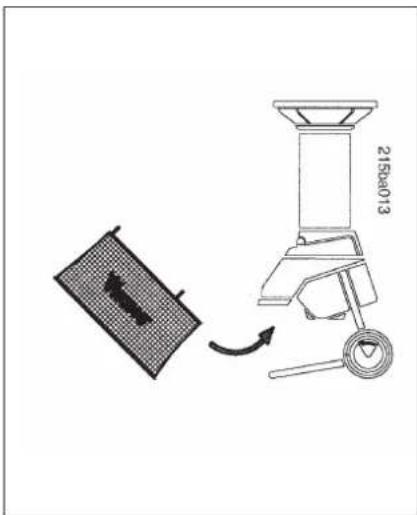

Kompostkvernbeholder

(følger ikke med ved levering av kvernen)

Et svært nyttig tilbehør er denne beholderen som hektes direkte på utkasteren til kompostkvernen. Beholderen er lett å bære og tømme.

Volum: 80 liter

Innehållsöversikt

Bästa kund

8 ter; ändring av leveransservice i form av

Montering, demontering av kniv

Slipa kniv

De ønskes held og lykke med Deres VIKING-maskine

Nikolas Stihl

Ledelse

Vedligeholdelse og reparationer

Fare pga. den elektriske strøm

Elektromotorerne er vedligeholdelsesfri.

2150a010 1

erklærer, at maskinen

Findelingsmaskine til planterester med elmotor

Fabrikat: VIKING

Type: GE 345

GE 365

Serienummer: 6000

Emballage, maskine og

og som skal bortskaffes i

over ens stemmelse hermed.
