ПОСІБНИК КОРИСТУВАЧА GE 260 S VIKING

Шановний покупець! Щиро дякуємо за рішення придбати один із високоякісних продуктів компанії VIKING. Цей прилад було виготовлено з використанням сучасних технологій і численних заходів дотримання якості, оскільки ми вважаємо свою мету досягнутою лише тоді, коли покупець задоволений покупкою. З питаннями щодо придбаного приладу звертайтесь до вашого продавця або офіційних дилерів компанії VIKING. Сподіваємося, ви отримаєте задоволення від користування приладом компанії VIKING директор компанії Надруковано на відбіленому папері, що не містить хлору. Папір підлягає повторній переробці. Обкладинка не містить галогенів.

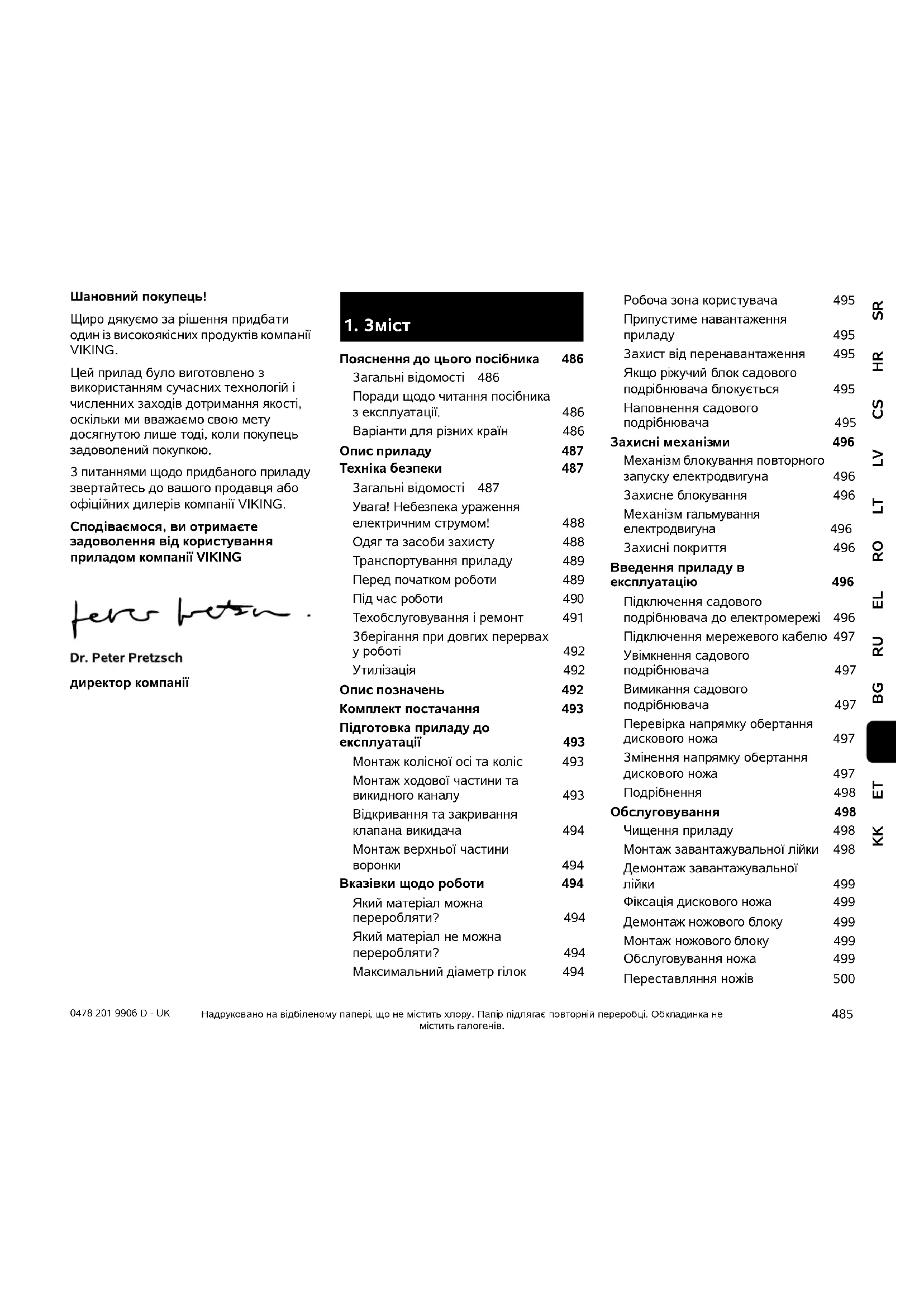

Пояснення до цього посібника 486 Загальні відомості 486 Поради щодо читання посібника з експлуатації.486 Варіанти для різних країн 486 Опис приладу 487 Техніка безпеки 487 Загальні відомості 487 Увага! Небезпека ураження електричним струмом!488 Одяг та засоби захисту 488 Транспортування приладу 489 Перед початком роботи 489 Під час роботи 490 Техобслуговування і ремонт 491 Зберігання при довгих перервах у роботі 492 Утилізація 492 Опис позначень 492 Комплект постачання 493 Підготовка приладу до експлуатації 493 Монтаж колісної осі та коліс 493 Монтаж ходової частини та викидного каналу 493 Відкривання та закривання клапана викидача 494 Монтаж верхньої частини воронки 494 Вказівки щодо роботи 494 Який матеріал можна переробляти?494 Який матеріал не можна переробляти?494 Максимальний діаметр гілок 494 Робоча зона користувача 495 Припустиме навантаження приладу 495 Захист від перенавантаження 495 Якщо ріжучий блок садового подрібнювача блокується 495 Наповнення садового подрібнювача 495 Захисні механізми 496 Механізм блокування повторного запуску електродвигуна 496 Захисне блокування 496 Механізм гальмування електродвигуна 496 Захисні покриття 496 Введення приладу в експлуатацію 496 Підключення садового подрібнювача до електромережі 496 Підключення мережевого кабелю 497 Увімкнення садового подрібнювача 497 Вимикання садового подрібнювача 497 Перевірка напрямку обертання дискового ножа 497 Змінення напрямку обертання дискового ножа 497 Подрібнення 498 Обслуговування 498 Чищення приладу 498 Монтаж завантажувальної лійки 498 Демонтаж завантажувальної лійки 499 Фіксація дискового ножа 499 Демонтаж ножового блоку 499 Монтаж ножового блоку 499 Обслуговування ножа 499 Переставляння ножів 5000478 201 9906 D - UK

2.1 Загальні відомості

Цей посібник з експлуатації є оригінальним посібником з експлуатації виробника відповідно до директиви ЄС 2006/42/EC. Компанія VIKING постійно працює над розширенням і вдосконаленням асортименту своєї продукції. Можливі зміни комплекту постачання щодо форми, оснащення чи технічних характеристик. З цієї причини наведені в посібнику дані і малюнки не можуть слугувати підставою для пред’явлення будь-яких

2.2 Поради щодо читання посібника з

експлуатації. Малюнки та текст описують певні дії. Тлумачення всіх символів на приладі, можна знайти в посібнику з експлуатації. Напрям погляду Напрямок погляду вліво та вправо у посібнику з експлуатації: користувач стоїть позаду приладу (робоче положення). Посилання на розділи Відповідні розділи та підрозділи з подальшими поясненнями позначені стрілками. Ось приклад посилання на розділ: (Ö 3.) Маркування в текстовій частині Наведені інструкції позначено, як у прикладах нижче. Маніпуляції, які повинен виконувати користувач: ●Гвинти(1) послаблювати викруткою, важіль (2) приводити в дію Загальні вказівки: – використання приладів у спортивних заходах та інших змаганнях Тексти з додатковим значенням Маленькі тести з додатковим значенням виділено наведеними нижче символами, щоб додатково виділити їх у посібнику. Тексти з малюнками Малюнки, які пояснюють використання приладів, містяться на початку посібника з експлуатації. Символ камери служить для встановлення зв’язку між малюнками та відповідними параграфами тексту в посібнику з експлуатації.

2.3 Варіанти для різних країн

Компанія VIKING надає різні штекери та перемикачі залежно від країни, у яку постачається прилад. Електричний двигун і колеса 500 Зберігання та зимовий період 500 Транспортування 500 Перетягування або штовхання садового подрібнювача 500 Піднімання та перенесення садового подрібнювача 500 Транспортування садового подрібнювача на вантажній платформі 501 Захист довкілля 501 Схема з’єднань 501 Замінювані запчастини 501 Зведення зносу до мінімуму та запобігання пошкодженням 501 Декларація виробника про відповідність нормам ЄС 502 Технічні характеристики 503 Усунення несправностей 504 План технічного обслуговування 504 Підтвердження 504 Підтвердження про надання технічного обслуговування 504

2. Пояснення до цього

Попередження про небезпеку нещасного випадку або важких травм. Наведеного правила необхідно дотримуватися. Попередження Попередження про небезпеку травмування. Наведене правило дає змогу запобігти можливим або ймовірним нещасним

Застереження Застереження про можливість легких травм і пошкоджень майна. Наведене правило дає змогу їх уникнути.

Поради з оптимального використання приладу та застереження від можливих помилок в експлуатації.

На малюнках зображені прилади з євроштекерами чи з 5-полюсними мережевими штекерами. Під’єднання приладів до мережі за допомогою інших штекерів відбувається так само.

4.1 Загальні відомості

Працюючи з приладом, обов’язково дотримуйтеся наведених правил техніки

Перед першим використанням приладу уважно прочитайте увесь посібник з експлуатації. Дбайливо зберігайте посібник з експлуатації для подальшого використання. Ці заходи обережності дуже важливі для Вашої безпеки. Використовуйте прилад дбайливо та відповідально, пам’ятайте, що відповідальність за безпеку інших осіб чи їхнього майна несе користувач. Ознайомтеся з елементами керування та правилами експлуатації приладу. Прилад дозволяється використовувати лише тим особам, які прочитали посібник з експлуатації та ознайомилися з правилами його використання. Кожен користувач перед першим запуском приладу повинен отримати практичні поради фахівців. Зверніться до продавця чи до іншого фахівця з приводу пояснення щодо безпечного поводження з приладом. Ці вказівки особа повинна вислухати дуже уважно та розуміти, що для роботи з цим приладом потрібна особлива точність та концентрація. Прилад разом із будь-яким приладдям може бути наданий для використання тільки тій особі, яка має досвід роботи з цією моделлю. Прилад не можна надавати в користування без Посібника з експлуатації. Використовуйте прилад відпочивши, коли Ви у гарному фізичному стані та гуморі. Якщо ви маєте порушення у здоров'ї, порадьтесь обов'язково з вашим лікарем щодо використання приладу. Заборонено працювати з приладом після вживання алкоголю, наркотичних речовин і медикаментів, які погіршують здатність до реагування. Не дозволяйте дітям чи особам, молодшим 16 років, користуватися приладом. Мінімальний вік користувача може встановлювати місцеве законодавство. Цей прилад не дозволено використовувати особам (особливо дітям) з обмеженими фізичними, психологічними або розумовими здібностями чи з браком досвіду та/або знань – за винятком тих випадків, коли за їхньою безпекою наглядає вповноважена особа або вони отримують від неї вказівки щодо використання приладу. За дітьми треба наглядати, щоб вони не бавились з

Прилад розраховано на використання в домашньому господарстві. Увага – стережіться нещасного

Садові подрібнювачі VIKING призначені для подрібнення скалок і залишків рослин. Застосування для іншої мети неприпустиме й може становити небезпеку для здоров’я людини та стану приладу. Садовий подрібнювач не можна використовувати (неповний перелік): – для інших матеріалів (наприклад, скла, металу); – для робіт, не описаних у цьому Посібнику з експлуатації; – для готування харчових продуктів (наприклад, для подрібнення льоду чи затирання солоду). З огляду на техніку безпеки заборонено самостійно робити будь-які зміни в оснащенні приладу, виймати запчастини, які були встановлені компанією. Крім того це веде до

1 Верхня частина воронки 2 Нижня частина воронки 3 Гвинти 4 Базовий прилад 5 Викидний канал 6 Вмикач-/вимикач із підключенням

7 Колеса 8 Колісний каркас 9 Заводська табличка

Небезпека задихнутися! Граючись із пакувальним матеріалом, діти можуть задихнутися. Тримайте пакувальний матеріал подалі від дітей.0478 201 9906 D - UK

переривання гарантії. Інформацію щодо додаткового оснащення Ви можете отримати у торгового представника VIKING. Особливо заборонені дії з приладом, які змінюють потужність приладу або число обертів двигуна внутрішнього згорання чи електродвигуна. Заборонено транспортувати прилад разом з іншими речами, тваринами чи людьми, особливо дітьми. При використанні у громадських місцях, парках, спортивних майданчиках, на вулицях, на сільськогосподарських та лісових підприємствах необхідна особлива обережність.

4.2 Увага! Небезпека ураження

електричним струмом! Ніколи не використовуйте пошкоджений кабель-подовжувач. Замініть пошкоджений кабель на новий. Ніколи не ремонтуйте кабель-подовжувач. Не можна використовувати прилад із пошкодженими чи зношеними кабелями. Особливо уважно необхідно перевіряти на пошкодження й ознаки зносу з’єднувальний мережевий

Техобслуговування й ремонт мережевих кабелів можуть виконувати лише працівники, які мають спеціальну

Небезпека ураження електричним

Не підключайте пошкоджений кабель до мережі та не торкайтеся пошкодженого кабелю, доки не від’єднаєте його від мережі. Торкатися ріжучих блоків (ножів) можна, лише коли прилад від’єднано від

Завжди слідкуйте за тим, щоб мережеві кабелі були достатньо захищені. Не працюйте під дощем і у вологій місцевості. Для роботи приладу за межами приміщення слід використовувати лише спеціальні кабелі-подовжувачі з гідроізоляцією (Ö 10.1). Від’єднуючи з’єднувальний кабель від розетки, не тягніть за кабель. Не залишайте прилад під дощем. Якщо прилад підключено до генератора струму, слідкуйте за тим, щоб коливання струму не пошкодили садовий подрібнювач. Підключайте прилад лише до електромережі із системою захисту від аварійного струму (зі струмом вимикання не більше 30 мА). Щоб отримати докладніші відомості, зверніться до електромонтера.

4.3 Одяг та засоби захисту

Для роботи завжди взувайте тверде взуття на неслизькій підошві. Не працюйте босоніж або, наприклад, у легких сандалях. Під час роботи та особливо під час технічного обслуговування, а також при транспортуванні приладу, необхідно використовувати надійні захисні рукавиці. Під час роботи користуйтеся захисними окулярами та навушниками. Носіть їх впродовж всього періоду роботи з приладом. Під час роботи з приладом необхідно вдягати спеціальний і вузький одяг, а саме комбінезон. Забороняється вдягати робочий халат. Під час роботи з приладом користувачі не повинні мати на собі шарфів, краваток, прикрас, звисаючих стрічок, шнурків чи інших елементів одягу, які б звисали чи виступали. Під час усіх робіт з приладом довге волосся потрібно зв'язати та сховати його (під хусткою, шапкою і т. д).

Небезпека ураження електричним струмом! Зверніть особливу увагу на мережевий кабель, штекер, вмикач / вмикач і з’єднувальний кабель. Щоб запобігти ураженню електричним струмом, не використовуйте пошкоджені кабелі, муфти й штепселі, а також відповідні з’єднувальні кабелі, які не відповідають чинним вимогам. Регулярно перевіряйте з’єднувальний кабель на наявність пошкоджень або ознак старіння (ламкості).489 BGUK RU 0478 201 9906 D - UK

EL RO SRHRCSLVLTETKK

4.4 Транспортування приладу

Працювати слід тільки в рукавичках, щоб не травмуватися гострими та гарячими деталями приладу. Не транспортуйте прилад з увімкнутим електродвигуном. Перед транспортуванням необхідно вимкнути електродвигун, дати ножам повністю зупинитися та вийняти мережевий

Перевозити прилад слід лише з охолодженим електродвигуном. Прилад дозволено транспортувати лише з відповідно встановленою завантажувальною лійкою. Відкриті ножі можуть завдати

Звертайте увагу на вагу приладу при перекиданні. Використовуйте відповідні вантажні пристрої (вантажні платформи, підйомні

Зафіксуйте прилад на вантажній поверхні кріпильними засобами достатніх розмірів (ременями, канатами тощо) у точках кріплення, які описано в цьому Посібнику з експлуатації. (Ö 12.) Штовхайте або тягніть прилад у повільному темпі. Не тягніть його на

Під час транспортування приладу дотримуйтесь регіональних приписів, зокрема тих, що стосуються безпеки завантаження та перевезення предметів на вантажній платформі.

4.5 Перед початком роботи

Обов'язково переконайтеся, що особи, які працюватимуть із приладом, ознайомилися з Посібником із експлуатації. Дотримуйтеся встановлених місцевими органами влади вимог щодо часу експлуатації садових приладів із двигуном внутрішнього згорання. Перед початком роботи із приладом слід обов’язково замінити всі зношені та пошкоджені частини. Необхідно також замінити зношені та пошкодженні наклейки на приладі з попередженнями про небезпеку та застереженнями. Усі необхідні наклейки та запасні частини можна придбати в офіційних дилерів компанії VIKING. Перед уведенням в експлуатацію переконайтеся, що: – прилад знаходиться в належному технічному стані (це означає, що покриття та захисні механізми встановлено належним чином і вони не мають ознак пошкодження); – прилад підключено до розетки, яка встановлена належним чином; – ізоляція з’єднувального кабелю,- подовжувача, штекера та муфти перебуває в бездоганному стані; – увесь прилад (корпус електродвигуна, захисні механізми, кріпильні елементи, ножі, ножовий вал, дискові ножі тощо) не має ознак зносу чи пошкодження; – у приладі немає матеріалу для подрібнення, а завантажувальна лійка порожня; – усі гвинти, гайки та інші кріпильні елементи наявні та затягнуті (усі незатягнуті гвинти та гайки слід міцно затягнути перед запуском, дотримуючись відповідних моментів затягування). Приладом не можна користуватися у приміщенні, поблизу стіни або іншої перепони, щоб уникнути небезпеки поранення та пошкодження речей (це може позбавити користувача можливості порятунку, призвести до розбитих шибок, подряпин на автомобілі тощо). Прилад необхідно надійно встановити на рівній і твердій поверхні. Не використовуйте прилад на брукованих чи посипаних гравієм поверхнях, оскільки викидання та завихрення матеріалу може призвести

Перед кожним вмиканням необхідно переконатись, що прилад зібраний згідно інструкції. (Ö 11.2) Ознайомтеся з розміщенням вмикача / вимикача, щоб вчасно і правильно відреагувати під час надзвичайної ситуації. Бризковик на завантажувальній воронці має закривати завантажувальний отвір і бути в належному стані; пошкоджений бризковик необхідно замінити. Небезпека травмування! Дозволяється використовувати лише прилад, зібраний належним чином. Якщо приладу бракує певних частин (наприклад, коліс), зазначена в документації безпечна відстань роботи не гарантується, окрім того, неможливо забезпечити належну стійкість приладу.0478 201 9906 D - UK

Перед запуском прилад необхідно оглянути й пересвідчитися, що він у належному стані. Належний стан – це монтаж, виконаний відповідним чином, а саме: – верхню частину воронки встановлено на нижній частині, – завантажувальну лійку встановлено на базовому приладі, а обидва гвинти міцно затягнуто; – установлено комплект колісного

– встановлено обидва колеса, – усі захисні механізми (викидний канал нарізаної трави, бризковик) наявні та перебувають у належному

– установлено різальний блок (дисковий ніж); – усі ножі встановлено належним

Забороняється знімати та змінювати встановлені на приладі вимикачі й захисні механізми. Візуально перевірте дисковий ніж на пошкодження та деформації (викривлення) і за потреби замініть

Не використовуйте прилад, якщо поблизу знаходяться інші люди (особливо діти) або

Заборонено працювати з приладом під дощем, у грозу та особливо при можливості ураження блискавкою. На вологій поверхні зростає загроза травмування через зменшення стійкості

Будьте особливо обережні працюючи, щоб не підсковзнутись. Якщо це можливо, не використовуйте прилад на вологій поверхні. Працюйте лише при денному світлі або при доброму штучному освітленні. Протягом усього часу роботи в робочій зоні необхідно підтримувати порядок і чистоту. Приберіть зайві предмети (каміння, гілки, кабелі тощо). Опорна поверхня користувача не повинна бути вищою опорної поверхні

Перед запуском розташовувати прилад у надійному вертикальному положенні. У жодному разі не можна використовувати прилад у горизонтальному положенні. Запускайте прилад особливо обережно, дотримуючись порад розділу "Введення приладу в експлуатацію". (Ö 10.) Під час запуску двигуна внутрішнього згорання або вмикання електродвигуна не стійте поруч з викидним отвором. Під час запуску або вмикання в садовому подрібнювачі не має бути матеріалу для подрібнення. Можливе викидання матеріалу, а відтак – травмування користувача. Забороняється перекидати прилад під час роботи двигуна. Уникайте надто частого вмикання приладу протягом короткого проміжку часу; не «грайтеся» вмикачем-/вимикачем. Це може призвести до перегрівання електродвигуна! Коливання напруги, спричинені приладом під час розгону, за умови несприятливого стану мережі можуть призвести до збоїв у роботі інших приладів, підключених до того самого електричного кола. У такому випадку потрібно вжити відповідних заходів (наприклад, підключити прилад до іншого електричного кола або до кола з нижчим значенням повного опору). Процес роботи Під час роботи приладу не наближайте обличчя та інші частини тіла до завантажувальної лійки чи викидного отвору. Завжди тримайтеся на безпечній відстані від завантажувального отвору. Стежте за тим, щоб руки, інші частини тіла або одяг не потрапляли до завантажувальної лійки чи викидного каналу. Це загрожує серйозним травмуванням очей, обличчя, пальців, рук тощо. Постійно дбайте про свою рівновагу та стійку позицію. Не нахиляйтеся вперед. Під час експлуатації не можна змінювати положення бризковика (знімати його, відкидати нагору, затискати, пошкоджувати тощо). Під час заповнення приладу користувач повинен стояти в описаній робочій зоні користувача. Протягом усього процесу роботи зоставайтеся в робочій зоні і в жодному разі не заходьте в зону викиду. (Ö 8.4) Стережіться травмування! Ніколи не наближайте рук і ніг до частин, що обертаються.491 BGUK RU 0478 201 9906 D - UK

EL RO SRHRCSLVLTETKK

Стережіться травмування! Під час подрібнення частина матеріалу може викидатися вгору. Надягайте захисні окуляри й тримайте обличчя подалі від завантажувального отвору. Ніколи не перекидайте прилад, коли двигун внутрішнього згорання або електродвигун ввімкнено. Якщо прилад перекинувся під час роботи, слід негайно вимкнути електродвигун і витягнути мережевий штекер із розетки. Пильнуйте, щоб у викидному каналі не накопичувався подрібнений матеріал – це може знизити ефективність приладу та призвести до викидання матеріалу із завантажувальних отворів. Під час завантаження садового подрібнювача пильнуйте, щоб до камери для подрібнення не потрапляли сторонні предмети, наприклад метал, пластик, каміння, скло тощо. Це може призвести до пошкодження приладу та викидання таких предметів із завантажувальної воронки. З цієї ж причини необхідно ліквідувати засмічення, які виникають у приладі. Під час заповнення садового подрібнювача гілками можливе виштовхування матеріалу. Одягайте

Обережно! Ріжучий інструмент продовжує обертатись протягом декількох секунд після вимкнення приладу. Вимкніть електродвигун, витягніть штекер із розетки й дайте рухомим інструментам зупинитись, – перш ніж залишити прилад без

– перш ніж переміщувати, піднімати, переносити, перекидати, пересувати або перетягувати прилад; – перш ніж відкручувати гвинти та відкривати прилад; – перш ніж транспортувати прилад; – перш ніж ліквідувати засмічення в ріжучому блоці, завантажувальній лійці або викидному отворі; – перед маніпуляціями з дисковим

– перш ніж перевіряти або чистити прилад чи виконувати з ним інші дії. Якщо в ріжучий блок потрапили сторонні предмети, з’явилися незвичні звуки чи нехарактерна вібрація, негайно вимкніть електродвигун і зачекайте, доки прилад зупиниться. Витягніть мережевий штекер, зніміть завантажувальну лійку та виконайте наведені нижче дії. – Перевірте прилад, особливо ріжучий блок (ніж, дисковий ніж, місце встановлення ножа, гвинт кріплення ножа) на наявність пошкоджень і, перш ніж знову запустити двигун і почати роботу з приладом, зверніться до фахівців для проведення необхідного ремонту. – Перевірте, чи надійно встановлено всі деталі ріжучого блока; за потреби затягніть гвинти, дотримуючись відповідних моментів затягування. – Доручіть заміну чи ремонт пошкоджених деталей фахівцеві. Для заміни можна використовувати лише деталі з такими ж характеристиками.

4.7 Техобслуговування і ремонт

Перед початком технічного обслуговування (чистки, ремонту тощо) або перевірки цілісності та належного стану з’єднувального кабелю прилад необхідно встановити на твердій рівній поверхні, при цьому електродвигун має бути вимкнуто, а мережевий штекер

Перед виконанням усіх робіт із технічного обслуговування дайте приладу охолонути прибл.5хвилин. Ремонтувати чи замінювати з’єднувальний мережевий кабель дозволено лише кваліфікованим спеціалістам-електрикам.

Уважно чистити увесь прилад після застосування. (Ö 11.1) Не користуйтеся при чищенні прилада мийниками з високим тиском води та не мийте прилад під струменем води (наприклад , зі садового шлангу) Не використовуйте активні очисні засоби. Вони можуть пошкодити пластик і метал, а відтак можуть завадити безпечній роботі приладу VIKING. Технічне обслуговування Дозволяється виконувати лише такі роботи з технічного обслуговування, про які йдеться в посібнику з експлуатації, усі інші роботи мають проводитись тільки працівникам сервісних центрів. Якщо Вам не вистачає необхідної інформації та допоміжних засобів, це все завжди можна отримати у працівника сервісного центру.0478 201 9906 D - UK

Для технічного обслуговування і ремонту приладів компанія VIKING рекомендує звертатись до спеціалізованих сервісних закладів VIKING. Спеціалісти сервісної служби компанії VIKING регулярно проходять навчання та отримують технічний інструктаж. Застосовуйте лише інструменти, супутні прилади чи обладнання, допущені компанією VIKING до використання з цим приладом. Інакше існує загроза нещасних випадків, які можуть призвести до поранень і пошкодження приладу. Якщо у Вас виникли питання, обов'язково звертайтесь до фахівця. Оригінальні інструменти, навісне приладдя VIKING та запасні частини за своїми властивостями оптимально підходять для приладу та вимог користувача. Оригінальні запчастини VIKING можна визначити за номером запчастини, написом VIKING і маркуванням на запчастинах компанії VIKING (за потреби). На запчастинах малого розміру може бути присутній лише знак маркування. Утримуйте попереджувальні та вказівні наклейки чистими, щоб їх можна було прочитати. Пошкоджені або загублені наклейки слід замінювати новими оригінальними наклейками від місцевого сервісного центру VIKING. Якщо частину потрібно замінити новою, слідкуйте за тим, щоб нова деталь мала точно таку ж наклейку. Роботи з ножем косарки можна проводити лише у цупких робочих рукавицях та з надзвичайною обережністю. Для підтримання приладу в робочому стані міцно закручуйте усі гайки та гвинти, особливо гвинти кріплення

Перевіряйте регулярно весь прилад, особливо перед зберіганням (наприклад , зимова пауза) на наявність сточування ножів та пошкоджень. З огляду на техніку безпеки відразу міняйте зношені чи пошкоджені деталі, щоб прилад завжди був у надійному робочому стані. Зняті для проведення технічного обслуговування конструктивні елементи й захисні механізми необхідно негайно встановити відповідно до чинних вимог.

4.8 Зберігання при довгих перервах у

Перш ніж перемістити прилад у закрите приміщення, дочекайтеся його охолодження (прибл. 5 хв.). Переконайтеся щодо захищеності приладу від некомпетентних осіб (наприклад, дітей) Дбайливо очистіть прилад перед збереженням (наприклад, зимова

Зберігайте прилад у технічно безпечному стані. Зберігайте садовий подрібнювач тільки зі встановленою завантажувальною

Стережіться поранень: відкриті ножі небезпечні!

Відходи можуть зашкодити людям, тваринам і навколишньому середовищу. Саме тому їх необхідно утилізувати належним чином. Зверніться до центру утилізації або сервісного центру, щоб дізнатися, як правильно утилізувати відходи. Компанія VIKING рекомендує звертатися до офіційних дилерів VIKING. Переконайтеся у відповідній утилізації приладу, що вийшов із ладу. Перед утилізацією розберіть прилад. Щоб уникнути нещасних випадків, у першу чергу слід відключити з’єднувальний кабель від електродвигуна.

Перед вмиканням приладу прочитайте посібник з експлуатації. Стережіться травм! Не допускайте сторонніх осіб у небезпечну зону.493 BGUK RU 0478 201 9906 D - UK

EL RO SRHRCSLVLTETKK

7.1 Монтаж колісної осі та коліс

●Монтуйте колісну вісь (C) за допомогою колісних упорів (D), гвинтів (E) та шестигранних гайок (F) на колісному каркасі (B) і закріпіть за допомогою комбінованого ключа (V) (4 - 6 Нм). ●Колеса(I) насадіть на змонтовану колісну вісь. ●Кріплення(H) насадіть на колісну вісь випуклою стороною назовні. ●Ковпачки(J) натягніть на колеса.

7.2 Монтаж ходової частини та

викидного каналу 1 Монтаж подовжувача викидного каналу ● Установіть базовий прилад (A), як зображено на рисунку, на дерев’яну підставку висотою прибл. 15–20 см. ● Подовжувач викидного каналу (O) необхідно підвісити на гачках (1) у задні отвори (2) базового приладу (A); потім поверніть подовжувач униз, щоб передня частина базового приладу точно ввійшла в отвір подовжувача викидного каналу. Стережіться травмування! Рухомі частини! Під час роботи інструменту забороняється засовувати руки та ноги в його отвори. Небезпека травмування! Перед виконанням робіт на ріжучому інструменті, проведенням техобслуговування або чищення, перевіркою з’єднувального кабелю (пошкодження, заплутаність), а також перш ніж залишити прилад без нагляду, необхідно вимкнути електродвигун і від’єднати мережевий кабель від приладу. Користуйтеся засобами захисту органів слуху! Користуйтеся захисними

Стережіться травм! Не ставати на прилад. Стережіться травм! Стежте за тим, щоб руки, інші частини тіла або одяг не потрапляли до завантажувальної воронки чи викидного каналу.

6. Комплект постачання

Поз. Опис Штук A Базовий прилад із нижньою частиною

B Колісний каркас 1 C Колісна вісь 1 D Колісний упор 2 E Гвинт M6 x 55 2 F Шестигранна гайка 2 H Кріплення 2 I Колесо 2 J Ковпачок колеса 2 K Квадратна гайка 2 L Шайба Ø17мм 4 M Гвинт M6 x 50 2 N Клапан викидача 1 O Подовжувач викидного

P Рейка 1 Q Болт 2 R Гвинт Tor x P5 x 20 3 S Верхня частина воронки 1 T Запобіжний гвинт 4 U Гвинт Tor x P5 x 10 2 V Комбінований ключ 1

• Посібник з експлуатації 1

7. Підготовка приладу до

експлуатації Кріплення необхідно насадити на вісь таким чином, щоб колеса могли легко крутитися. Після демонтажу кріплення не використовують повторно.

●Вкрутіть гвинти (U) в ковпаки гачків (1) (1 - 2 Нм). 2 Монтаж ходової частини ● Встановіть квадратні гайки (K) та шайби (L) в передбачені для цього заглиблення на базовому приладі (3). ●Вставте ходову частину з обома колісними каркасами (4) до упору в направляючі на базовому приладі (5). ●Затисніть вигин колісного каркаса (6) в заглиблення на подовжувачі викидного каналу (7). ● Просуньте гвинти (M) із шайбами (L) крізь отвори в колісних каркасах (8) і затягніть комбінованим ключем (V) (4 - 6 Нм). 3 Монтаж рейки ●Розмістіть рейку (P) та вкрутіть гвинти (R) (1 - 2 Нм). ●Налаштуйте прилад. 4 Монтаж клапана викидача ●Навісьте клапан викидача (N) та вставте болт (Q) (за потреби використовуйте пластиковий

Під час навішування слідкуйте за тим, щоб ребра (9) ліворуч і праворуч на внутрішньому боці клапана викидача точно ввійшли в напрямний жолобок подовжувача викидного каналу (10).

7.3 Відкривання та закривання

клапана викидача Відкривання клапана викидача ●Для подрібнення підніміть клапан викидача (1) вгору та зафіксуйте язичок (2) на подовжувачі викидного

Закривання клапана викидача ●Для транспортування чи компактного зберігання злегка підніміть язичок (2) і відкиньте клапан викидача (1) вниз.

7.4 Монтаж верхньої частини

●Насадіть верхню частину воронки (S) із символом (1) спереду в напрямку гвинтів (2) на нижню частину воронки (3). ●Вкручуйте гвинти (T) у порядку, який наведено на малюнку (1 2 3 4).

8.1 Який матеріал можна

переробляти? – Наповнення садового подрібнювача. (Ö 8.8) GE 150, GE 250 S, GE 260 S: обрізки дерев- і кущів, зокрема міцне й розгалужене гілля. GE 250, GE 260: органічні залишки рослин (овочів- і фруктів), скошені квіти, листя, а також обрізки дерев- і кущів, зокрема міцне й розгалужене гілля.

8.2 Який матеріал не можна

переробляти? До садового подрібнювача не повинні потрапляти каміння, скло, металеві (наприклад, провід, гвіздки) і пластмасові предмети. Основне правило Якщо матеріал не підходить для компосту, його не можна переробляти садовим подрібнювачем.

8.3 Максимальний діаметр гілок

Дані стосуються свіжозрізаних гілок. Вигин колісного каркаса (6) необхідно розташувати точно в заглибленнях подовжувача викидного каналу (7). Лійку дозволено встановлювати лише спеціалістам сервісної служби за допомогою спеціального інструмента. Компанія VIKING рекомендує звертатися до сервісної служби VIKING. Для запобігання ковзання бризковика під час вкручування гвинтів радимо дотримуватися вказаного порядку монтажу.

8. Вказівки щодо роботи

Обрізки дерев і кущів слід переробляти свіжими, оскільки продуктивність подрібнювача при цьому вища, ніж при переробці висушеного або мокрого матеріалу.495 BGUK RU 0478 201 9906 D - UK

EL RO SRHRCSLVLTETKK

Максимальний діаметр гілок GE 150, GE 250, GE 250 S: 35 мм GE 260, GE 260 S: 40 мм

8.4 Робоча зона користувача

●З міркувань безпеки протягом усього часу експлуатації (під час роботи електродвигуна чи двигуна внутрішнього згорання) користувач повинен перебувати лише в робочій зоні (сіра зона X), щоб не отримати травму матеріалом, що викидається з приладу.

8.5 Припустиме навантаження

Завантажуйте садовий подрібнювач так, щоб не викликати значного зниження кількості обертів електродвигуна чи двигуна внутрішнього згорання. Завантаження подрібнювача повинно бути безперервним і рівномірним. Якщо кількість обертів під час роботи садового подрібнювача знижується, припиніть завантаження, щоб зменшити навантаження на електродвигун або двигун внутрішнього згорання.

8.6 Захист від перенавантаження

У випадку перевантаження автоматично спрацьовує вбудований захисний механізм і електродвигун вимикається. Після охолодження двигуна протягом прибл.10хвилин садовий подрібнювач можна знову вмикати. Захисний механізм може часто спрацьовувати з таких причин: – невідповідний з’єднувальний кабель (Ö 10.1); – перевантаження мережі; – прилад перевантажено (закладено забагато матеріалу для подрібнення або затупився ніж).

8.7 Якщо ріжучий блок садового

подрібнювача блокується Якщо ріжучий блок садового подрібнювача блокується під час подрібнення матеріалу, негайно зупиніть електродвигун і витягніть штекер із розетки. Зніміть завантажувальну лійку та усуньте причину несправності.

8.8 Наповнення садового

подрібнювача ●Завантажуючи садовий подрібнювач, не виходьте з робочої зони. (Ö 8.4) ● Запустіть садовий подрібнювач. (Ö 10.3) М’який матеріал ● Органічні рослинні залишки (наприклад, рештки овочів і фруктів, скошені квіти, листя, тонкий хмиз тощо) киньте в завантажувальний отвір (1). Зупиняйте електродвигун, лише коли в приладі не залишилося матеріалу для подрібнення. Якщо порушити це правило, під час повторного запуску можливе блокування дискового ножа.

Небезпека травмування! Перед наповненням садового подрібнювача необхідно уважно прочитати розділ «Техніка безпеки» (Ö 4.), зокрема підрозділ «Під час роботи» (Ö 4.6), і дотримуватися всіх правил техніки безпеки. Наповнювати садовий подрібнювач має лише одна

травмування! Ніколи не торкайтеся

завантажувального отвору! Переробка вологого або мокрого м’якого матеріалу швидше призводить до засмічення приладу. Тому повільно заповнюйте садовий подрібнювач і звертайте увагу на швидкість обертів електродвигуна. Під час заповнення оберти не мають знижуватися. 80478 201 9906 D - UK

Твердий матеріал ●Повільно вставляйте обрізки дерев, кущів і гілок у завантажувальний отвір (1). При цьому прилад самостійно втягує твердий матеріал.

9.1 Механізм блокування повторного

запуску електродвигуна Прилад вмикається лише за допомогою вмикача. Це неможливо зробити, просто приєднавши з’єднувальний кабель до розетки.

9.2 Захисне блокування

Електродвигун та інструмент для подрібнення можна вмикати, лише якщо завантажувальну лійку правильно закрито. Якщо в процесі експлуатації відкрутити правий гвинт (дивлячись на прилад спереду), то електродвигун автоматично вимкнеться, а інструмент для подрібнення зупиниться через кілька секунд.

9.3 Механізм гальмування

електродвигуна Механізм гальмування електродвигуна скорочує до декількох секунд час ходу ножів за інерцією після вимикання.

9.4 Захисні покриття

Садовий подрібнювач обладнано захисним покриттям у зоні наповнення та викиду. Зокрема, ідеться про всю завантажувальну лійку з верхньою частиною воронки та бризковиком, подовжувач викидного каналу, а також клапан викидача. Під час подрібнення захисні покриття гарантують безпечну відстань до ножів для подрібнення.

10.1 Підключення садового

подрібнювача до електромережі На мережевому кабелі необхідно встановити запобіжник достатньої потужності. (Ö 18.) Дозволено використовувати лише такі з’єднувальні кабелі, вага яких не менша ваги гумових шлангів H07 RN-F DIN/VDE 0282. Мінімальна площа поперечного розрізу мережевого з’єднувального кабелю має становити 3x1,5мм² при довжині кабелю до 25 м або 3x2,5mm² при довжині кабелю від 25 м. Муфти на з’єднувальному кабелі мають бути виготовлені з гуми або мати гумове покриття та відповідати стандарту DIN/VDE 0620. З трьохфазними моделями слід використовувати штепсельне гніздо, яке відповідає вимогам СЕЕ,-і 5- полюсний-кабель. У штепсельних гніздах необхідна гідроізоляція. Використання невідповідних подовжувачів призводить до втрати потужності й може викликати пошкодження електродвигуна. GE 150, GE 250, GE 250 S: Цей прилад призначено для експлуатації в мережі з повним опором системи Z

у пункті розподілу (будинкового відгалуження) з максимальним значенням 0,443 Ом Товсте й міцно розгалужене гілля, виходячи з обмеження товщини гілок, (Ö 8.3) необхідно попередньо розрізати садовими

Небезпека травмування! Установлений під кутом ножовий блок може виштовхувати гілля

Щоб не поранитися внаслідок викидання матеріалу, слід правильно заповнювати садовий подрібнювач твердим матеріалом: довге гілля вставляйте під невеликим кутом і відповідно до символу (2) вздовж правої стінки воронки до ножового блоку. Дотримуйтеся припустимого навантаження електродвигуна. (Ö 8.5)

9. Захисні механізми

10. Введення приладу в

експлуатацію Небезпека травмування! Перед запусканням садового подрібнювача необхідно уважно прочитати розділ «Техніка безпеки». (Ö 4.) Дотримуйтеся всіх правил техніки безпеки. Небезпека травмування! Дотримуйтеся всіх правил техніки безпеки, наведених у розділі «Небезпека: електричний струм» (Ö 4.2).497 BGUK RU 0478 201 9906 D - UK

EL RO SRHRCSLVLTETKK

(при 50 Гц). Користувач повинен забезпечити експлуатацію приладу лише за наявності електричної мережі, яка відповідає вказаним умовам. За необхідності повний опір системи можна з’ясувати в місцевої служби електропостачання.

10.2 Підключення мережевого

GE 150, GE 250, GE 250 S: ●Підніміть затискач (1). ●Під’єднайте муфту мережевого

●Відпустіть затискач. GE 260, GE 260 S: ●Під’єднайте муфту мережевого кабелю до 5-полюсного штекера

10.3 Увімкнення садового

подрібнювача ● Підключіть мережевий кабель. (Ö 10.2) ●Натисніть зелену кнопку (1) на вимикачі (на рис. зображено GE 150, GE 250, GE 250 S). Садовий подрібнювач вводиться в експлуатацію.

10.4 Вимикання садового

подрібнювача ●Натисніть червону кнопку (1) на вимикачі (на рис. зображено GE 150, GE 250, GE 250 S). Електродвигун садового подрібнювача вимикається та автоматично зупиняється.

10.5 Перевірка напрямку обертання

дискового ножа ●Увімкніть садовий подрібнювач. (Ö 10.3) ●Вимкніть садовий подрібнювач. (Ö 10.4) ●Притисніть бризковик до середини й подивіться згори крізь завантажувальний отвір на дисковий

дисковий ніж має обертатися в напрямку ліворуч (проти годинникової стрілки).

10.6 Змінення напрямку

обертання дискового ножа Напрямок обертання дискового ножа змінюють, змінюючи полярність перемикача фаз на мережевому

● Поверніть перемикач фази (1) за допомогою викрутки (U) на 180° вліво чи вправо, доки він не зафіксується. Під час вибору мережевого кабелю слід ураховувати всі пункти розділу «Підключення приладу до електромережі» (Ö 10.1). У приладі не має бути матеріалу для подрібнення, оскільки при вмиканні приладу цей матеріал може викидатися назовні. Стопор дискового ножа завжди має бути натиснутий до упору. (Ö 11.4)

Перед завантаженням матеріалу для подрібнення дочекайтесь, доки електродвигун набере максимальних обертів (число обертів на холостому ходу). Небезпека травмування! Під час вимикання не стійте в зоні

Вимикайте прилад, стоячи осторонь від нього. Увага! Насадка продовжує обертатися протягом кількох секунд після зупинки електродвигуна. Зупиняйте електродвигун, лише коли в приладі не залишилося матеріалу для подрібнення. Якщо порушити це правило, під час повторного запуску можливе блокування дискового ножа.

У моделях GE 260 і GE 260 S слід перед початком роботи (заповненням) перевірити напрямок обертання дискового

Стережіться травмування! Перед перевіркою завжди надягайте захисні окуляри. Якщо в моделях GE 260 і GE 260 S напрямок обертання дискового ножа неправильний (праворуч, за годинниковою стрілкою), його необхідно

●Надійно встановіть садовий подрібнювач на рівній і твердій

●Надягніть міцні рукавиці, захисні окуляри та засоби захисту органів

● Відкрийте клапан викидача. (Ö 7.3) ● Підключіть мережевий кабель до садового подрібнювача. (Ö 10.2) ● GE 260, GE 260 S: перевірте напрямок обертання дискового ножа та за потреби змініть його. (Ö 10.5) ● Запустіть садовий подрібнювач. (Ö 10.3) ● Зачекайте, доки садовий подрібнювач набере максимальної кількості обертів (у режимі холостого

● Наповніть садовий подрібнювач відповідним матеріалом для подрібнення. (Ö 8.8) ●Вимкніть садовий подрібнювач. (Ö 10.4)

11.1 Чищення приладу

Періодичність технічного обслуговування Після кожного використання. Після кожного використання прилад необхідно ретельно почистити. Дбайливе поводження дає змогу вберегти прилад від пошкоджень і подовжити термін його використання. Електродвигун оснащено захистом від бризок води. Для захисту інструменту для подрібнення та камери подрібнення від корозії користуйтеся стандартними методами (наприклад, рапсовою

Прилад можна чистити лише в положенні, що зображено на малюнку. ●Демонтуйте завантажувальну лійку. (Ö 11.3) Видаляйте забруднення з вентиляційної решітки (отворів для всмоктування повітря) корпусу електродвигуна, щоб забезпечити його достатнє охолодження. Забороняється мити компоненти електродвигуна або двигуна внутрішнього згорання, прокладки, підшипники і електричні вузли струменем води під тиском. Це може призвести до пошкоджень, для виправлення яких знадобиться дорогий

Якщо не вдається видалити забруднення та залишки сировини щіткою, вологою ганчіркою або дерев’яною паличкою, компанія VIKING рекомендує застосовувати спеціальні засоби для чищення ( наприклад , спеціальний засіб для очищення STIHL). Не використовуйте активні очисні

Регулярно очищуйте дискові ножі.

11.2 Монтаж завантажувальної

● Установіть завантажувальну лійку (1) на кріпильні гачки на базовому приладі (2) та поверніть уперед. ●Затягніть обидва гвинти (3)

Небезпека травмування! Перед технічним обслуговуванням- і чищенням приладу необхідно уважно прочитати розділ «Техніка безпеки» (Ö 4.), особливо підрозділ «Технічне обслуговування та ремонт» (Ö 4.7), і точно дотримуватися всіх правил техніки безпеки. Перед технічним обслуговуванням необхідно витягнути мережевий штекер.

Щоб гвинти не загубилися, їх з’єднали із завантажувальною

завантажувальної лійки ●Ослабте обидва гвинти (1), щоб вони могли вільно обертатися. Вони залишаються на завантажувальній лійці ●Відкиньте завантажувальну лійку (2) назад і зніміть її.

11.4 Фіксація дискового ножа

● Демонтуйте завантажувальну лійку. (Ö 11.3) ●Поверніть дисковий ніж (1) таким чином, щоб заглиблення опинилось (2) перед стопорним пристроєм (3). ●Підніміть стопорний пристрій (3)

●Зафіксуйте(5) дисковий ніж. (Ö 11.4) ● Відкрутіть гвинт (1) за допомогою комбінованого ключа (V). ● Демонтуйте гвинт (1), захисну шайбу (2), кільцевий затискач (3), крильчатий ніж (4), крильчатий ніж (6, тільки на GE 250 і GE 260) і дисковий ніж (5). ●Демонтуйте двосторонній ніж. (Ö 11.8) ● GE 250 та GE 260: ослабте гвинти (7) і зніміть їх разом із гайками (9). Демонтуйте розпушувач (8), потягнувши його вниз.

11.6 Монтаж ножового блоку

● Установіть двосторонній ніж на дисковому ножі. (Ö 11.7) ● GE 250 та GE 260: розташуйте розпушувач (8) на нижній частині дискового ножа (5) та затягніть його гайками (9) та гвинтами (7) (10 Нм). ●Вставте дисковий ніж (5) у корпус і зафіксуйте його. (Ö 11.4) ● Установіть крильчатий ніж (6, тільки на GE 250 і GE 260), крильчатий ніж (4), кільцевий затискач (3) та захисну шайбу (2) і зафіксуйте гвинтом (1) (50 Нм). ●Відкиньте назад стопор, щоб дисковий ніж міг знову вільно обертатися. (Ö 11.4) ● Установіть завантажувальну лійку. (Ö 11.2)

11.7 Обслуговування ножа

Періодичність технічного обслуговування Перед кожним використанням ●Демонтуйте завантажувальну лійку. (Ö 11.3) ●Зафіксуйте дисковий ніж. (Ö 11.4) ● Перевірте ніж на наявність пошкоджень (щербин, тріщин) і зносу; за потреби замініть його. Межі зносу ножів 1 Двосторонній ніж ●На ножі виміряйте відстань (A) від отворів до краю ножа в кількох

Мінімальна відстань: A=6мм 2 Крильчатий ніж ●Виміряйте ширину ножа (B) на відігнутому вгору краї крильчатого

Мінімальна ширина ножа: B=15мм 3 Крильчатий ніж (GE 250, GE 260) ●Виміряйте ширину ножа (С) на відігнутому вгору краї крильчатого

Мінімальна ширина ножа: C=19мм 4 Розпушувач (GE 250, GE 260) ●Виміряйте ширину ножа (D) на відігнутому вгору краї розпушувача. Мінімальна ширина ножа: D=13мм Стережіться травмування! Працюйте лише в

Забороняється торкатися ножа, доки він повністю не зупинився.

Обов’язково дотримуйтеся порядку монтажу та вказаних моментів затягування. Стережіться травмування! Працюйте лише в міцних рукавичках!

Ножі слід переставляти чи замінювати, перш ніж вони сягнуть межі зносу. Компанія VIKING рекомендує звертатися до сервісної служби VIKING.0478 201 9906 D - UK

11.8 Переставляння ножів

● Демонтуйте ножовий блок. (Ö 11.5) ●Ослабте гвинти (1) і зніміть їх разом із гайками (2). ● Вийміть ножі (3), потягнувши їх угору. ●Очистіть дисковий ніж. ●Поверніть ножі (3) й покладіть їх на диск, залишаючи відкритими їх гострі краї. Вишикуйте отвори в лінію. ●Вставте гвинти (1) в отвори та вкрутіть гайки.(2). Затягніть гайки (2) з моментом затягування 10 Нм. ● Встановіть ножовий блок. (Ö 11.6) Заточування ножів Перед подальшою роботою затуплені ножі необхідно наточити з обох боків. Для оптимального функціонування приладу ножі має заточувати виключно спеціаліст. Компанія VIKING рекомендує звертатися до офіційних дилерів VIKING. ● Демонтуйте ножі для заточування. ●Під час заточування охолоджуйте ніж (наприклад, водою). Не слід допускати, щоб поверхня ножа набула синюватого кольору: це погіршить його ріжучі якості. ●Щоб запобігти вібрації через дисбаланс, нагострюйте ножі рівномірно. ● Перед установленням пересвідчіться, що ніж не пошкоджений: якщо є видимі щербини, тріщини, або досягнуто граничної межі зносу, ніж необхідно

●Лезо ножа слід заточувати під кутом 30°. ● Заточуйте ніж проти напрямку леза. ●За потреби відшліфуйте ріжучі краї тонким шліфувальним папером. ●Під час монтажу ножа зважайте на моменти затягування, наведені в розділі «Переставляння ножів».

11.9 Електричний двигун і колеса

Двигун не потребує технічного обслуговування. Підшипники коліс не потребують технічного обслуговування.

11.10 Зберігання та зимовий період

Садовий подрібнювач слід зберігати в сухому закритому приміщенні з малим вмістом пилу. Переконайтеся, що до приладу не матимуть доступу діти. Садовий подрібнювач можна зберігати лише зі встановленою завантажувальною лійкою. Ставлячи садовий подрібнювач на тривале зберігання (у зимовий період), дотримуйтеся таких правил. ●Старанно почистіть всі зовнішні деталі приладу. ● Добре змажте рухомі компоненти приладу мастилом або жиром.

12.1 Перетягування або

штовхання садового подрібнювача ●Міцно візьміться за верхню частину воронки (1) садового подрібнювача та нахиліть його назад. ● Садовий подрібнювач можна повільно (у темпі ходи) тягти або

12.2 Піднімання та перенесення

садового подрібнювача ● 1. Особа: візьміться за ручки на верхній частині воронки садового подрібнювача (1). ● 2. Особа: візьміться за рейку подовжувача викидного каналу садового подрібнювача (2). Затуплений двосторонній ніж можна переставити один раз. Завжди переставляйте обидва

Небезпека травмування! Перед транспортуванням ретельно прочитайте розділ «Техніка безпеки», особливо розділ «Транспортування приладу», і суворо дотримуйтеся відповідних вказівок. (Ö 4.4) Для піднімання чи перенесення приладу потрібні принаймні 2 особи. Для роботи потрібно надягти захисний одяг, який повністю закриває передпліччя та верхню частину тіла.

●Піднімайте садовий подрібнювач

12.3 Транспортування садового

подрібнювача на вантажній

●Щоб запобігти сповзанню приладу, його слід закріплювати відповідними засобами кріплення. Канати й ремені слід закріплювати на колісному каркасі (1) чи завантажувальній лійці (2). Подрібнений матеріал не слід викидати у сміття, його потрібно компостувати. Упаковка, прилад і додаткове приладдя виготовлені із матеріалів, які підлягають вторинній переробці, і повинні утилізуватися належним чином. Роздільна, екологічно коректна утилізація сприяє повторному використанню цінних матеріалів. Тому після закінчення звичайного терміну експлуатації прилад слід відвезти в пункт прийому вторсировини. Двосторонній ніж:

Важлива інформація про догляд і технічне обслуговування для продукції типу Електричний садовий подрібнювач Компанія VIKING не несе відповідальності за травмування людей і пошкодження матеріальних цінностей, спричинені в результаті недотримання наведених у посібнику з експлуатації вимог, в першу чергу, інструкцій з експлуатації і обслуговування, а також правил техніки безпеки, або застосування недозволеного навісного обладнання і запасних частин. Будь ласка, дотримуйтесь наведених нижче інструкцій, щоб уникнути пошкоджень і надмірного зносу вашого приладу VIKING.

1. Швидкозношувані деталі

Окремі деталі приладів VIKING навіть за умови належної експлуатації підлягають природному зношуванню. Їх необхідно своєчасно замінювати відповідно до тривалості та способу використання. Зокрема, це стосується:

2. Дотримання вимог, наведених у

цьому посібнику з експлуатації Під час експлуатації, технічного обслуговування та зберігання приладів VIKING необхідно ретельно виконувати наведені в цьому посібнику вказівки. Відповідальність за всі пошкодження,

1 Мережевий штекер 2 Вимикач 3 Вимикач із блокуванням 4 Електродвигун 5 Конденсатор BR коричневий BK чорний BL синій YG жовтий/зелений

15. Замінювані запчастини

16. Зведення зносу до

мінімуму та запобігання пошкодженням0478 201 9906 D - UK

які виникли в результаті недотримання інструкцій з техніки безпеки, експлуатації і техобслуговування, несе користувач. Насамперед, ідеться про: – використання недостатнього (за площею поперечного перерізу) кабелю живлення; – неправильне підключення до мережі (з невідповідною напругою); – недозволені компанією VIKING зміни в конструкції приладу; – використання недозволеного, невідповідного або неякісного інструменту та приладдя; – використання приладу не за призначенням; – використання приладу для спортивних заходів та інших змагань; – пошкодження приладу в результаті експлуатації з дефектними компонентами.

3. Технічне обслуговування

Усі роботи, перераховані в розділі «Обслуговування», повинні виконуватись регулярно. Якщо користувач не в змозі виконати необхідні роботи самостійно, йому слід звернутися до спеціалізованого сервісного центру. Для технічного обслуговування та ремонту приладів компанія VIKING рекомендує звертатися лише до офіційних дилерів VIKING. Спеціалісти сервісної служби компанії VIKING регулярно проходять навчання та отримують технічний інструктаж. У випадку невиконання робіт із техобслуговування можливі пошкодження приладу, відповідальність за які несе користувач. Зокрема, йдеться про такі пошкодження: – пошкодження електродвигуна через засмічення вентиляційних прорізів (отворів для всмоктування повітря, ребер охолодження, робочого колеса вентилятора); – корозія й інші пошкодження внаслідок неправильного зберігання; – пошкодження приладу через використання неякісних запчастин; – пошкодження внаслідок несвоєчасного/недостатнього технічного обслуговування або виконання ремонту чи техобслуговування не в майстерні спеціалізованого сервісного центру.

компанія VIKING GmbH Hans Peter Stihl-Straße 5 A 6336 Langkampfen/Kufstein заявляємо, що прилад Інструмент з електродвигуном для подрібнення рослинних залишків (GE) відповідає таким директивам ЄС: 2000/14/EC, 2011/65/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC Прилад спроектовано відповідно до таких норм: prEN 50434, EN 60335-1 Застосований метод оцінки відповідності: Додаток VIII (2000/14/EC) Назва й адреса партнерської організації: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Складання та зберегання технічної документації: Йоганн Вайгльхофер компанія VIKING GmbH Рік випуску та серійний номер вказано на заводській табличці приладу.

17. Декларація виробника

про відповідність нормам

Виміряний рівень звукової потужності: GE 150.1 96,9 дБ(A) GE 250.1 100,8 дБ(A) GE 250.1 S 96,5 дБ(A) GE 260.1 98,4 дБ(A) GE 260.1 S 97,7 дБ(A) Гарантований рівень звукової потужності: GE 150.1 99 дБ(A) GE 250.1 103 дБ(A) GE 250.1 S 100 дБ(A) GE 260.1 102 дБ(A) GE 260.1 S 101 дБ(A) Марка: VIKING503 BGUK RU 0478 201 9906 D - UK

EL RO SRHRCSLVLTETKK

Лангкампфен, 2014-01-02 (РРРР-ММ-ДД) VIKING GmbH Керівник науково-дослідницького відділу та відділу розвитку продукції

характеристики GE 150.1/GE 250.1/GE 250.1 S: Електродвигун, тип BSRBF 0,75/2-C Потужність 2500 Вт GB 2500 Вт CH 2000 Вт Номінальна сила струму 11,4 A GB 12,0 A CH 9,3 A Номінальна напруга 230 В~ Число обертів 2800 хв

16 А 10 A (CH) Частота 50 Гц Клас захисту I Тип захисту захист від розприскування води (IP X4) Режим роботи S6/40% 4 хв

навантаження 6 хв Холостий хід GE 150.1: Відповідно до

2000/14/ЄС: гарантований рівень звукової потужності, L WAd 99 дБ(A) Відповідно до

2006/42/ЄС: рівень гучності звуку на робочому місці, L

89 дБ(A) Небезпека K

2 дБ(A) Моменти затягування для болтів Дисковий ніж 50 Нм Двосторонній ніж 10 Нм Вага 26 кг 27 кг (GB) Д/Ш/В 95/48/114 см GE 250.1/GE 250.1 S: Відповідно до

2000/14/ЄС: гарантований рівень звукової потужності, L WAd 103/100 дБ(A) Відповідно до

2006/42/ЄС: рівень гучності звуку на робочому місці, L

3 дБ(A) Моменти затягування для болтів Дисковий ніж 50 Нм Двосторонній ніж 10 Нм

10 Нм Вага 28/27 кг 29/28 кг (GB) 27 кг (CH) Д/Ш/В 107/48/143 см GE 260.1/GE 260.1 S: Електродвигун, тип BSRF 0,75/2-C Потужність 2900 Вт Номінальна сила струму 4,8 А Номінальна напруга 400 (3~) В~ Число обертів 2780 хв

запобіжник 10 А Частота 50 Гц Клас захисту I Тип захисту захист від розприскування води (IP X4) Режим роботи S6/40% 4 хв

навантаження 6 хв Холостий хід Відповідно до

2000/14/ЄС: гарантований рівень звукової потужності, L WAd 102/101 дБ(A) GE 250.1/GE 250.1 S:0478 201 9906 D - UK

Несправність: Не запускається електродвигун. Можлива причина: – Спрацював запобіжний вимикач електродвигуна – Немає напруги в мережі – Пошкоджено з’єднувальний кабель/штекер, штепсельну муфту або вимикач – Завантажувальну лійку не закрито належним чином (спрацював механізм автоматичного вимкнення

– Заблоковано дисковий ніж – Стопор не переведено у вихідне

– Зачекайте, доки прилад охолоне (Ö 8.6). – Перевірте запобіжник на з’єднувальному мережевому кабелі # (Ö 10.1). – Перевірте й за потреби замініть кабель, штекер, муфту або вимикач (виконує електрик) # (Ö 10.1). – Закрийте й міцно загвинтіть завантажувальну лійку (Ö 11.2) – Демонтуйте завантажувальну лійку та видаліть із корпусу подрібнений матеріал (Увага! Від’єднайте мережевий кабель) (Ö 11.3). – Переведіть стопор у вихідне положення (Ö 11.4) Несправність Продуктивність садового подрібнювача

Можлива причина – Затупилися ножі.

– Переставте, нагостріть або замініть ніж # (Ö 11.7) Несправність: Прилад не втягує матеріал для подрібнення Можлива причина: –GE260: неправильний напрямок обертання дискового ножа.

–GE260: змініть напрямок обертання дискового ножа (Ö 10.6)

20.2 Підтвердження про

надання технічного обслуговування Під час технічного обслуговування надайте цей посібник з експлуатації офіційному дилеру компанії VIKING. Відповідно до

2006/42/ЄС: рівень гучності звуку на робочому місці, L

89/91 дБ(A) Небезпека K

3 дБ(A) Моменти затягування для болтів Дисковий ніж 50 Нм Двосторонній ніж 10 Нм

Мережевий запобіжник менше ніж на 16 A під час запуску приладу та у випадку значного навантаження буде часто спрацьовувати.

2) для моделей GE 250.1 та

несправностей # Якщо потрібна сервісна служба, зверніться до офіційних дилерів VIKING. GE 260.1/GE 260.1 S:

На заздалегідь надрукованих полях він робить запис про проведення технічного обслуговування. Дата проведеного обслуговування Дата наступного обслуговування0478 201 9906 D - UK

20.1 Берілісті растау
