MANUAL DE UTILIZARE RB29FSRNDBC SAMSUNG

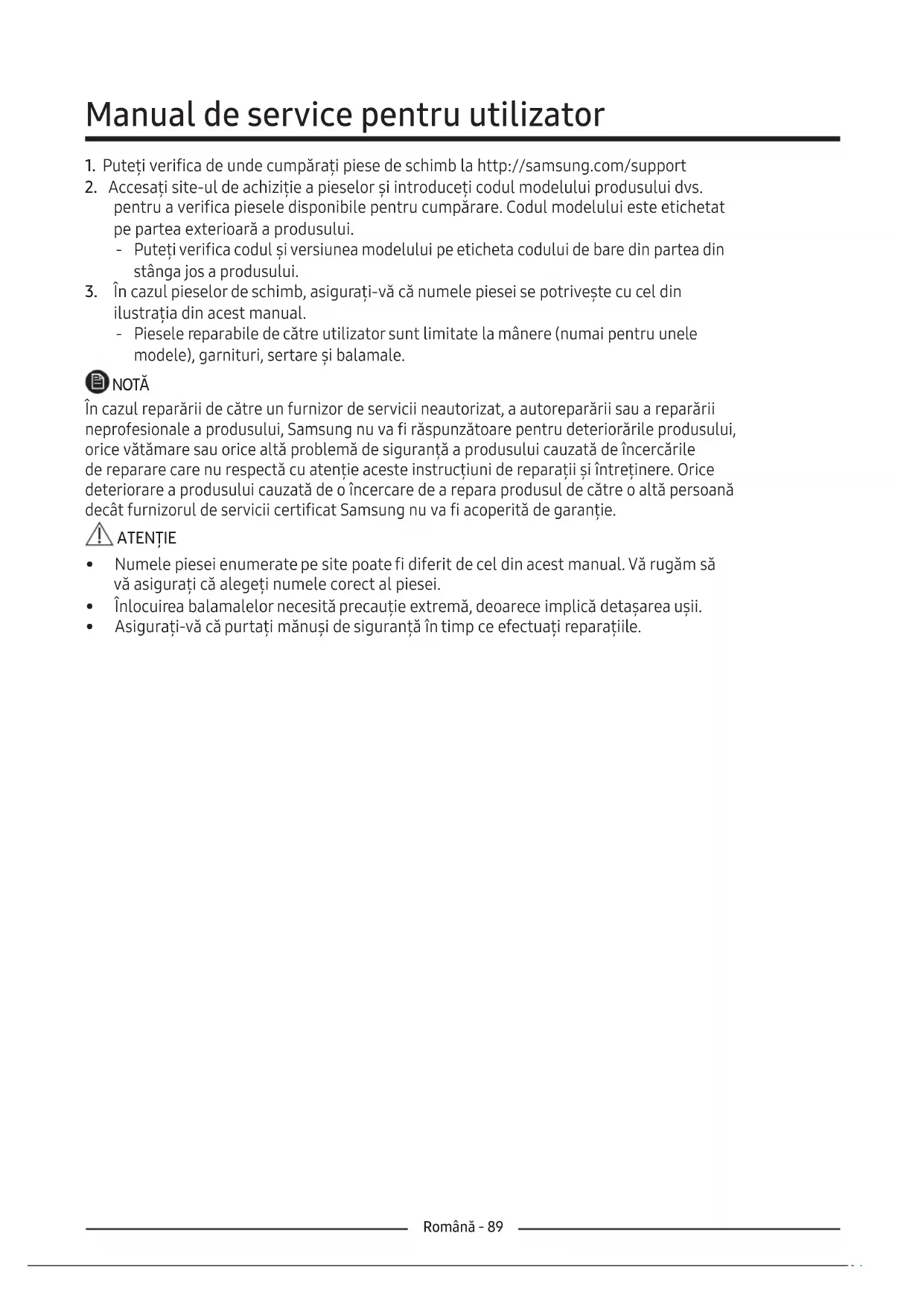

1. Puteți verifica de unde cumpărați piese de schimb la http://samsung.com/support

2. Accesați site-ul de achiziție a pieselor și introduceți codul modelului produsului dvs.

pentru a verifica piesele disponibile pentru cumpărare. Codul modelului este etichetat pe partea exterioară a produsului. ‐ Puteți verifica codul și versiunea modelului pe eticheta codului de bare din partea din stânga jos a produsului.

3. În cazul pieselor de schimb, asigurați-vă că numele piesei se potrivește cu cel din

ilustrația din acest manual. ‐ Piesele reparabile de către utilizator sunt limitate la mânere (numai pentru unele modele), garnituri, sertare și balamale. NOTĂ În cazul reparării de către un furnizor de servicii neautorizat, a autoreparării sau a reparării neprofesionale a produsului, Samsung nu va fi răspunzătoare pentru deteriorările produsului, orice vătămare sau orice altă problemă de siguranță a produsului cauzată de încercările de reparare care nu respectă cu atenție aceste instrucțiuni de reparații și întreținere. Orice deteriorare a produsului cauzată de o încercare de a repara produsul de către o altă persoană decât furnizorul de servicii certificat Samsung nu va fi acoperită de garanție. ATENȚIE

• Numele piesei enumerate pe site poate fi diferit de cel din acest manual. Vă rugăm să vă asigurați că alegeți numele corect al piesei.

• Înlocuirea balamalelor necesită precauție extremă, deoarece implică detașarea ușii.

• Asigurați-vă că purtați mănuși de siguranță în timp ce efectuați reparațiile.Română - 90 Imaginea reală și piesele furnizate ale frigiderului pot diferi, în funcție de model și țară.

Mânere (numai pentru modelele aplicabile)

Etichetă cod de bare

04Română - 91 Înlocuirea mânerului Instrumente necesare (nu sunt furnizate) Pentru a desprinde mânerele NOTĂ Această procedură se aplică atât compartimentului frigiderului, cât și congelatorului. Numele modelului arată astfel: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Ceea ce înlocuiește asteriscurile poate varia în funcție de model. Asteriscul (codurile) din codul modelului indică o variantă de model și poate înlocui (0-9) sau (A-Z) în codul modelului. ATENȚIE

• Când înlocuiți mânerul ușii, aveți grijă să nu zgâriați partea din față a ușii.

• Apăsați ferm mânerele de pe suporturi. Asigurați-vă că nu există spațiu între suporturi și ușă.

• Fixați strâns șuruburile atunci când atașați mânerul.

• Verificați dacă mânerul este fixat, înainte de a utiliza produsul. Șurubelniță Philips Șurubelniță cu cap plat

1. Folosiți o șurubelniță cu cap plat

pentru a scoate capacele șuruburilor. ‐ După detașarea mânerului, atașați capacele șuruburilor înapoi pe găurile șuruburilor.

2. Folosiți o șurubelniță Phillips pentru

a scoate șuruburile și a desprinde mânerul. NOTĂ Folosiți aceste șuruburi pentru a fixa mânerul pe partea opusă

3. Asamblați noul mâner în ordinea

inversă a demontării.Română - 92 Înlocuirea garniturii Înlocuirea sertarului ATENȚIE Asigurați-vă că ați fixat ermetic garnitura. În caz contrar, se poate scurge aer rece din frigider. ATENȚIE Verificați dacă sertarul este introdus corect în șină în timpul asamblării. Pentru a scoate garnitura Deschideți ușa și scoateți garnitura din ușă. Pentru a înlocui garnitura Atașați o garnitură nouă la ușa frigiderului. Asigurați-vă că nu există spațiu între noua garnitură și ușă. Pentru a scoate sertarul Ridicați ușor partea din față a sertarului și glisați-l afară. Pentru a reatașa sertarele Reatașarea sertarelor urmează ordinea inversă a etapelor de demontare respective.Română - 93 Înlocuirea balamalei Instrumente necesare (nu sunt furnizate) Șurubelniță Philips Șurubelniță cu cap plat Cheie de 11 mm Cheie cu soclu de 10 mm Cheie cu soclu de 8 mm Cheie de 10 mm Pentru a înlocui balamalele, trebuie să scoateți ușile mai întâi. ATENȚIE

• Când scoateți ușile, fiți foarte precaut, deoarece ușile sunt grele.

• Înainte de a înlocui balamalele, puneți un tampon moale, cum ar fi carton, pentru a preveni zgârierea ușilor atunci când le așezați jos.

• Deoarece balamalele trebuie manipulate cu atenție și înlocuite de două sau mai multe persoane, vă recomandăm să apelați la un serviciu tehnic profesional.

• Dacă scoateți balamaua fără să țineți ușa, ușa poate cădea și poate cauza răniri.

• Asigurați-vă că arborele este strâns bine pe balama.

• Verificați dacă balamaua este atașată de dulap.

• Asigurați-vă că conectorii de cablu sunt conectați corect.

• Aveți grijă să nu deteriorați firele atunci când fixați capacul superior. AVERTIZARE

• Pentru a înclina/așeza frigiderul e nevoie de minimum 2 persoane.

• Deconectați cablul de alimentare înainte de a inversa ușile.Română - 94 Răsucirea ușii NOTĂ Pentru modelele cu mânere, inversați mânerele mai întâi. (Pentru informații detaliate, consultați secțiunea „Inversarea poziției mânerului ușii (pentru modelele cu mânere bare”).)

1. Scoateți capacul ușii firelor (1).

Demontați ușa spațială a capacului (2).

2. Scoateți balama capacului pentru a împinge

un cârlig ‐ Introduceți o șurubelniță cu cap plat și puneți-o la loc ‐ Ridicați capacul și împingeți un cârlig (Aveți grijă să nu deteriorați firul balamalei capacului împingându-l prea tare) ‐ Demontați-l împingând

3. Deconectați conectorul cablajului pentru ușa

frigiderului. ‐ Este posibil ca acest pas să nu se aplice unor modele. ATENȚIE Nu trageți prea tare conectorii.

4. Scoateți șuruburile.

‐ (Aveți grijă să nu scăpați ușa când o dezasamblați.)Română - 95

5. Scoateți ușa frigiderului din balamaua din

mijloc ridicând cu grijă ușa în sus. ATENȚIE Ușa este grea, aveți grijă să nu vă răniți când scoatețiușa.

6. Demontați balamaua mijlocie scoțând

șuruburile folosind o șurubelniță cu cap Phillips(+). ATENȚIE Ușa congelatorului poate cădea înainte, așa că vă rugăm să sprijiniți ușa.

7. Scoateți ușa congelatorului din balamaua

inferioară ridicând cu grijă ușa în sus. ATENȚIE Ușa este grea, aveți grijă să nu vă răniți când scoatețiușa.Română - 96

8. Cu ușa congelatorului așezată pe balamaua

inferioară (A), trageți încet balamaua inferioară (A) pentru a o scoate din suportul din partea inferioară a frigiderului. Odată ce balamaua inferioară (A) este scoasă din suport, scoateți-o din ușa congelatorului, apoi trageți ușa congelatorului în jos pentru a o scoate din balamaua mijlocie (B). ATENȚIE Pentru a preveni căderea ușii congelatorului, asigurați-vă că țineți ușa congelatorului strâns până când este îndepărtată în siguranță din balamaua centrală (B).

9. Folosiți o șurubelniță Phillips și o cheie cu

șurub (10 mm) pentru a scoate șuruburile care fixează balamaua mijlocie (A).

10. Reasamblați în ordinea opusă a demontării

după înlocuirea balamalei superioare, medii și/sau inferioare. ATENȚIE

• Asigurați-vă că conectorii de cablu sunt conectați corect.

• Aveți grijă să nu deteriorați firele atunci când fixați capaculSrpski - 97 Korisnički priručnik za servisiranje
