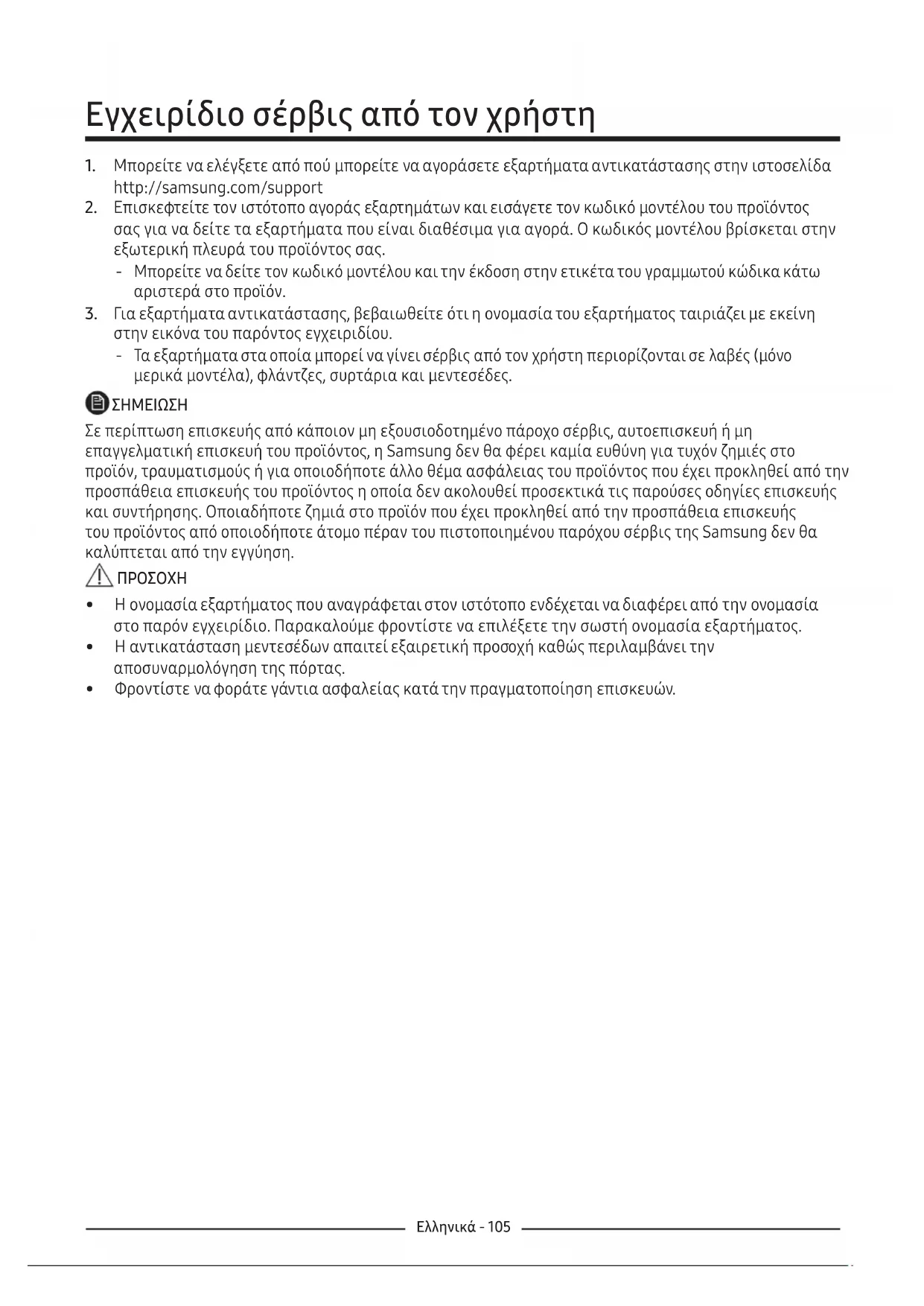

• Pazite da ne oštetite žice prilikom pričvršćivanja gornjeg poklopca.Ελληνικά - 105 Εγχειρίδιο σέρβις από τον χρήστη

1. Μπορείτε να ελέγξετε από πού μπορείτε να αγοράσετε εξαρτήματα αντικατάστασης στην ιστοσελίδα

http://samsung.com/support

2. Επισκεφτείτε τον ιστότοπο αγοράς εξαρτημάτων και εισάγετε τον κωδικό μοντέλου του προϊόντος

σας για να δείτε τα εξαρτήματα που είναι διαθέσιμα για αγορά. Ο κωδικός μοντέλου βρίσκεται στην εξωτερική πλευρά του προϊόντος σας. ‐ Μπορείτε να δείτε τον κωδικό μοντέλου και την έκδοση στην ετικέτα του γραμμωτού κώδικα κάτω αριστερά στο προϊόν.

3. Για εξαρτήματα αντικατάστασης, βεβαιωθείτε ότι η ονομασία του εξαρτήματος ταιριάζει με εκείνη

στην εικόνα του παρόντος εγχειριδίου. ‐ Τα εξαρτήματα στα οποία μπορεί να γίνει σέρβις από τον χρήστη περιορίζονται σε λαβές (μόνο μερικά μοντέλα), φλάντζες, συρτάρια και μεντεσέδες.

Σε περίπτωση επισκευής από κάποιον μη εξουσιοδοτημένο πάροχο σέρβις, αυτοεπισκευή ή μη επαγγελματική επισκευή του προϊόντος, η Samsung δεν θα φέρει καμία ευθύνη για τυχόν ζημιές στο προϊόν, τραυματισμούς ή για οποιοδήποτε άλλο θέμα ασφάλειας του προϊόντος που έχει προκληθεί από την προσπάθεια επισκευής του προϊόντος η οποία δεν ακολουθεί προσεκτικά τις παρούσες οδηγίες επισκευής και συντήρησης. Οποιαδήποτε ζημιά στο προϊόν που έχει προκληθεί από την προσπάθεια επισκευής του προϊόντος από οποιοδήποτε άτομο πέραν του πιστοποιημένου παρόχου σέρβις της Samsung δεν θα καλύπτεται από την εγγύηση.

• Η ονομασία εξαρτήματος που αναγράφεται στον ιστότοπο ενδέχεται να διαφέρει από την ονομασία στο παρόν εγχειρίδιο. Παρακαλούμε φροντίστε να επιλέξετε την σωστή ονομασία εξαρτήματος.

• Η αντικατάσταση μεντεσέδων απαιτεί εξαιρετική προσοχή καθώς περιλαμβάνει την αποσυναρμολόγηση της πόρτας.

• Φροντίστε να φοράτε γάντια ασφαλείας κατά την πραγματοποίηση επισκευών.Ελληνικά - 106 Η πραγματική εικόνα και τα παρεχόμενα εξαρτήματα του ψυγείου ενδέχεται να διαφέρουν ανάλογα με το μοντέλο και τη χώρα.

Λαβές (Μόνο για ισχύοντα μοντέλα)

Ετικέτα γραμμωτού κώδικα

04Ελληνικά - 107 Αντικατάσταση λαβής Απαιτούμενα εργαλεία (δεν παρέχονται) Για την αφαίρεση των λαβών

Η παρούσα διαδικασία ισχύει για το τμήμα του ψυγείου και του καταψύκτη. Η ονομασία μοντέλου μοιάζει κάπως έτσι: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Τα στοιχεία που αντικαθιστούν τους αστερίσκους ενδέχεται να διαφέρουν ανάλογα με το μοντέλο. Ο/Οι αστερίσκος(οι) στον κωδικό μοντέλου υποδεικνύει(ουν) ένα μοντέλο παραλλαγής και ενδέχεται να αντικαταστήσει(ουν) το (0-9) ή το (A-Z) μέσα στον κωδικό μοντέλου.

• Κατά την αντικατάσταση της λαβής πόρτας, φροντίστε να μην γρατζουνίσετε το μπροστινό μέρος της

• Πιέστε δυνατά τις λαβές στα υποστηρίγματα. Φροντίστε να μην υπάρχει καθόλου κενό ανάμεσα στα υποστηρίγματα και την πόρτα.

• Βιδώστε σφιχτά τις βίδες όταν τοποθετείτε τη λαβή.

• Ελέγξτε αν η λαβή είναι σφιχτά βιδωμένη πριν χρησιμοποιήσετε το προϊόν. Κατσαβίδι Philips Κατσαβίδι με επίπεδη κεφαλή

1. Χρησιμοποιήστε κατσαβίδι με επίπεδη

κεφαλή για να αφαιρέσετε τακαλύμματα

‐ Μετά την αποσύνδεση της λαβής, συνδέστε τα καλύμματα των βιδών στη θέση τους πάνω στις οπές των βιδών.

2. Χρησιμοποιήστε ένα κατσαβίδι Phillips για

να αφαιρέσετε τις βίδες και αποσυνδέστε

Χρησιμοποιήστε αυτές τις βίδες για να βιδώσετε τη λαβή στην αντίθετη πλευρά.

3. Συναρμολογήστε τη νέα λαβή με την

αντίστροφη σειρά αποσυναρμολόγησης.Ελληνικά - 108 Αντικατάσταση φλάντζας Αντικατάσταση συρταριού

Φροντίστε να τοποθετήσετε σταθερά τη φλάντζα. Διαφορετικά, ενδέχεται να διαρρέει κρύος αέρας από

Ελέγξτε αν το συρτάρι μπήκε σωστά μέσα στον σιδηρόδρομο κατά τη συναρμολόγηση. Για την αφαίρεση της φλάντζας Ανοίξτε την πόρτα και αφαιρέστε τη φλάντζα από την πόρτα. Για την αντικατάσταση της φλάντζας Τοποθετήστε μια νέα φλάντζα στην πόρτα του ψυγείου. Φροντίστε να μην υπάρχει καθόλου κενό ανάμεσα στη νέα φλάντζα και την πόρτα. Για την αφαίρεση του συρταριού Σηκώστε προσεκτικά το μπροστινό μέρος του συρταριού και σύρετέ το προς τα έξω. Για την επανατοποθέτηση των συρταριών Η επανατοποθέτηση των συρταριών ακολουθεί την αντίστροφη σειρά των αντίστοιχων βημάτων αφαίρεσης.Ελληνικά - 109 Αντικατάσταση μεντεσέ Απαιτούμενα εργαλεία (δεν παρέχονται) Κατσαβίδι Philips Κατσαβίδι με επίπεδη κεφαλή Κλειδί 11 mm Καρυδάκι 10 mm Καρυδάκι 8 mm Κλειδί 10 mm Για την αντικατάσταση των μεντεσέδων, πρέπει να αφαιρέσετε πρώτα τις πόρτες.

• Κατά την αφαίρεση των πορτών, δώστε ιδιαίτερη προσοχή καθώς οι πόρτες είναι βαριές.

• Πριν την αντικατάσταση των πορτών τοποθετήστε ένα μαλακό επίθεμα, όπως ένα χαρτόνι, πάνω στην πόρτα για να αποφύγετε τυχόν εκδορές πάνω στην πόρτα όταν βάζετε τις πόρτες κάτω.

• Καθώς οι μεντεσέδες απαιτούν προσεκτικό χειρισμό και πρέπει να αντικαθιστώνται από δύο ή και περισσότερα άτομα, σας προτείνουμε να ζητήσετε επαγγελματικό τεχνικό σέρβις.

• Αν αφαιρέσετε τον μεντεσέ χωρίς να κρατάτε την πόρτα, τότε η πόρτα ενδέχεται να πέσει και να προκαλέσει τραυματισμό.

• Βεβαιωθείτε ότι ο άξονας είναι σφιχτά βιδωμένος πάνω στον μεντεσέ.

• Ελέγξτε αν ο μεντεσές είναι σφιχτά βιδωμένος στην καμπίνα.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίωσης είναι σωστά συνδεδεμένοι.

• Προσέξτε να μην καταστρέψετε τα καλώδια όταν βιδώνετε το πάνω κάλυμμα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για να γείρετε/ξαπλώσετε το ψυγείο χρειάζονται τουλάχιστον 2 άτομα.

• Αποσυνδέστε το καλώδιο παροχής ρεύματος πριν αναστρέψετε τις πόρτες.Ελληνικά - 110 Αναστροφή της πόρτας

Για τα μοντέλα με λαβές, αναστρέψτε πρώτα τις λαβές. (Για λεπτομερείς πληροφορίες, βλέπε την ενότητα "Αναστροφή θέσης της λαβής πόρτας (Για μοντέλα με λαβή ράβδο)".)

1. Αφαιρέστε την πόρτα κάλυψης καλωδίων (1).

Αποσυναρμολογήστε την πόρτα απόστασης καπακιού (2).

2. Αφαιρέστε τον Μεντεσέ καλύμματος για να

ωθήσετε ένα άγκιστρο ‐ Εισάγετε ένα κατσαβίδι με επίπεδη κεφαλή και βάλτε στο στη θέση του ‐ Σηκώστε το κάλυμμα και ωθήστε ένα άγκιστρο (Φροντίστε να μην προκληθεί ζημιά στο Καλώδιο κάλυψης μεντεσέ πιέζοντάς το αρκετά δυνατά) ‐ Αποσυναρμολογήστε το πιέζοντας

3. Αποσυνδέστε τον σύνδεσμο καλωδίωσης για

την πόρτα του ψυγείου. ‐ Αυτό το βήμα ενδέχεται να μην ισχύει για μερικά μοντέλα.

Μην τραβάτε τους συνδέσμους πολύ δυνατά.

4. Αφαιρέστε τις βίδες.

‐ (Φροντίστε να μην ρίξετε την πόρτα όταν την αποσυναρμολογείτε.)Ελληνικά - 111

5. Αφαιρέστε την πόρτα του ψυγείου από τον

μεσαίο μεντεσέ σηκώνοντας προσεκτικά την πόρτα ευθεία προς τα πάνω.

Η πόρτα είναι βαριά, προσέξτε να μην τραυματιστείτε όταν αφαιρείτε την πόρτα.

6. Αποσυναρμολογήστε τον μεσαίο μεντεσέ

αφαιρώντας τις βίδες χρησιμοποιώντας κατσαβίδι Phillips με κεφαλή (+).

Η πόρτα του καταψύκτη ενδέχεται να πέσει προς τα μπροστά, γι' αυτό στηρίξτε την πόρτα.

7. Αφαιρέστε την πόρτα του καταψύκτη από τον

κάτω μεντεσέ σηκώνοντας προσεκτικά την πόρτα ευθεία προς τα πάνω.

Η πόρτα είναι βαριά, προσέξτε να μην τραυματιστείτε όταν αφαιρείτε την πόρτα.Ελληνικά - 112

8. Όταν η πόρτα του καταψύκτη στηρίζεται στον

κάτω μεντεσέ (Α), τραβήξτε προσεκτικά τον κάτω μεντεσέ (Α) για να τον αφαιρέσετε από τη βάση στο κάτω μέρος του ψυγείου. Μόλις αφαιρεθεί ο κάτω μεντεσές (Α) από τη βάση, αφαιρέστε τον από την πόρτα του καταψύκτη και στη συνέχεια τραβήξτε προς τα κάτω την πόρτα του καταψύκτη για να την αφαιρέσετε από τον μεσαίο μεντεσέ (Β).

Για να αποφύγετε την πιθανή πτώση της πόρτας του καταψύκτη, φροντίστε να κρατάτε σφιχτά την πόρτα του καταψύκτη μέχρι να αφαιρεθεί μεασφάλεια από τον μεσαίο μεντεσέ (Β).

9. Χρησιμοποιήστε ένα κατσαβίδι Phillips και

ένακαρυδάκι (10mm) για να αφαιρέσετε τις βίδες που σφίγγουν τον μεσαίο μεντεσέ (A).

10. Συναρμολογήστε ξανά με την αντίστροφη

σειρά αποσυναρμολόγησης εφόσον αντικαταστήσετε τον πάνω, τον μεσαίο ή/και τον κάτω μεντεσέ.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίωσης είναι σωστά συνδεδεμένοι.

• Προσέξτε να μην καταστρέψετε τα καλώδια όταν βιδώνετε το πάνω κάλυμμαБългарски - 113 Ръководство за обслужване за потребителя
