RB29FSRNDBC - Kylskåp SAMSUNG - Gratis bruksanvisning och manual

BRUKSANVISNING RB29FSRNDBC SAMSUNG

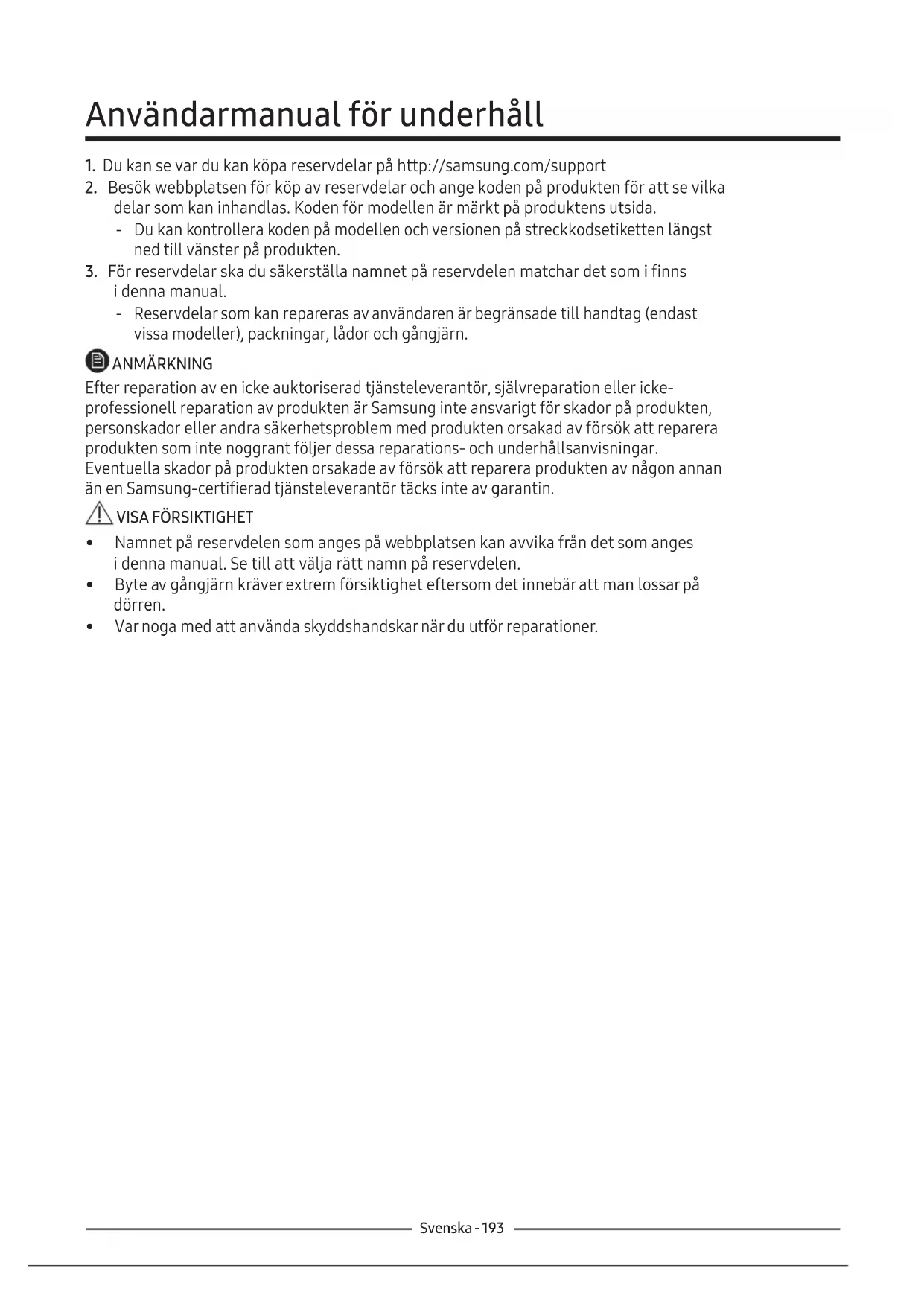

1. Du kan se var du kan köpa reservdelar på http://samsung.com/support

2. Besök webbplatsen för köp av reservdelar och ange koden på produkten för att se vilka

delar som kan inhandlas. Koden för modellen är märkt på produktens utsida. ‐ Du kan kontrollera koden på modellen och versionen på streckkodsetiketten längst ned till vänster på produkten.

3. För reservdelar ska du säkerställa namnet på reservdelen matchar det som i finns

idenna manual. ‐ Reservdelar som kan repareras av användaren är begränsade till handtag (endast vissa modeller), packningar, lådor och gångjärn. ANMÄRKNING Efter reparation av en icke auktoriserad tjänsteleverantör, självreparation eller icke- professionell reparation av produkten är Samsung inte ansvarigt för skador på produkten, personskador eller andra säkerhetsproblem med produkten orsakad av försök att reparera produkten som inte noggrant följer dessa reparations- och underhållsanvisningar. Eventuella skador på produkten orsakade av försök att reparera produkten av någon annan än en Samsung-certifierad tjänsteleverantör täcks inte av garantin.

• Namnet på reservdelen som anges på webbplatsen kan avvika från det som anges idenna manual. Se till att välja rätt namn på reservdelen.

• Byte av gångjärn kräver extrem försiktighet eftersom det innebär att man lossar på dörren.

• Var noga med att använda skyddshandskar när du utför reparationer.Svenska - 194 Den faktiska bilden och kylskåpets reservdelar kan skilja sig åt beroende på modell och land.

04Svenska - 195 Byte av handtag Verktyg som krävs (medföljer inte) För att lossa på handtagen ANMÄRKNING Denna procedur gäller både kylen och frysfacket. Namnet på modellen ser ut så här: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Vad som ersätter asteriskerna kan variera beroende på modell. Asterisker i koden för modellen anger en variantmodell och kan ersätta (0-9) eller (A-Z) i koden för modellen.

• När du byter ut dörrhandtaget, var försiktig så att du inte repar framdörren.

• Tryck hårt på handtagen vid stöden. Se till att det inte finns någon glipa mellan stöden och dörren.

• Dra åt skruvarna ordentligt när du fäster handtaget.

• Kontrollera att handtaget är ordentligt fäst innan produkten används. Stjärnskruvmejsel Plattskruvmejslar

1. Använd en plattskruvmejsel för att ta

bort skruvskydden. ‐ När du har tagit loss handtaget, sätt tillbaka skruvskyddet på skruvhålen.

2. Använd en stjärnskruvmejsel för att

skruva loss skruvarna och ta bort handtaget. ANMÄRKNING Använd dessa skruvar för att fästa handtaget på motsatt sida.

3. Montera det nya handtaget i omvänd

ordning för demontering.Svenska - 196 Byte av packning Byte av låda

Se till att du fäster packningen ordentligt. Annars kan kall luft från kylskåpet läcka.

Kontrollera att lådan sitter ordentligt i skenan under montering. För att ta bort packningen Öppna dörren och ta bort packningen från dörren. För att byta ut packningen Fäst en ny packning på kylskåpsdörren. Setill att det inte finns någon glipa mellanden nya packningen och dörren. För att ta bort lådan Lyft försiktigt upp lådans framsida och skjut ut den. För att sätta tillbaka lådorna Återmontering av lådorna följer omvänd ordning på respektive steg för borttagning.Svenska - 197 Byte av gångjärn Verktyg som krävs (medföljer inte) Stjärnskruvmejsel Plattskruvmejslar 11 mm skiftnyckel 10 mm hylsnyckel 8 mm hylsnyckel 10 mm skiftnyckel För att byta ut gångjärnen ska du ta bort dörrarna första.

• Var extremt försiktigt när du tar bort dörrarna eftersom de är tunga.

• Innan du byter ut gångjärnen, ska du lägg ett mjukt underlag som kartong på golvet för att förhindra repor på dörren när du lägger dem.

• Eftersom gångjärnen ska hanteras försiktigt och monteras av två eller flera personer, rekommenderar vi att du kontaktar professionell teknisk service.

• Om du tar bort gångjärnet utan att hålla i dörren, kan den falla ner och orsaka skador.

• Säkerställ att axeln är ordentligt åtdragen på gångjärnet.

• Kontrollera att gångjärnet är ordentligt fäst i skåpet.

• Se till att kontakterna för kabeln är ordentligt anslutna.

• Var försiktig så att inte kablarna skadas när du fäster övertäckningen. VARNING

• För att luta/lägga ner kylskåpet krävs minst 2 personer.

• Koppla bort nätsladden innan du vänder på dörrarna.Svenska - 198 Vända på dörren ANMÄRKNING För modeller med handtag, vänd handtagen först. (För detaljerad information, se avsnittet "Vända dörrhandtagets läge (för modeller med svänghandtag)".)

1. Ta bort dörren med kabelskyddet (1).

Demontera luckan till lockutrymmet(2).

2. Ta bort lockgångjärnet för att trycka på en krok

‐ Sätt i en plattskruvmejsel och sätt tillbaka den ‐ Lyft upp locket och skjut in en krok (se till att du inte skadar locket på gångjärnet genom att trycka på det för hårt.) ‐ Demontera den genom att trycka på den

3. Koppla loss kontakterna för kabeln till

kylskåpsdörren. ‐ Det här steget gäller kanske inte vissa modeller.

Dra inte i kontakterna för hårt.

4. Ta bort skruvarna.

‐ (Var försiktig så att du inte tappar dörren när du tar isär den.)Svenska - 199

5. Ta bort kylskåpsdörren från mellersta

gångjärnet genom att försiktigt lyfta dörrenrakt upp.

Dörren är tung, så var försiktig så att du inte skadar dig när du tar bort dörren.

6. Demontera mellersta gångjärnet genom

att ta skruva loss skruvarna med ett stjärnskruvmejsel.

Frysdörren kan falla framåt så stöd dörren.

7. Ta bort frysdörren från mellersta gångjärnet

genom att du försiktigt lyfter dörren rakt upp.

Dörren är tung, så var försiktig så att du inte skadar dig när du tar bort dörren.Svenska - 200

8. När frysdörren sitter på det nedre

gångjärnet (A) drar du långsamt i det nedre gångjärnet (A) för att ta bort det från hållaren i botten på kylskåpets. När det nedre gångjärnet (A) har tagits bort från hållaren ska du ta bort det från frysdörren och drar sedan frysdörren nedåt för att ta bort den från mellersta gångjärnet (B) .

För att förhindra frysdörren från att falla, setill att hålla frysdörren tätt tills den har säkert tagits bort från mellersta gångjärnet (B).

9. Använd en stjärnskruvmejsel och

hylsnyckel (10 mm) för att ta bort skruvarna som fäster det mellersta gångjärnet (A).

10. Sätt tillbaka i omvänd ordning för

demontering efter byte av översta, mellersta och/eller nedre gångjärnet.

• Se till att kontakterna för kabeln är ordentligt anslutna.

• Var försiktig så att inte kablarna skadas närdu fäster övertäckningen.Slovenščina - 201 Uporabniški priročnik za servisiranje
