BEDIENUNGSANLEITUNG RB29FSRNDBC SAMSUNG

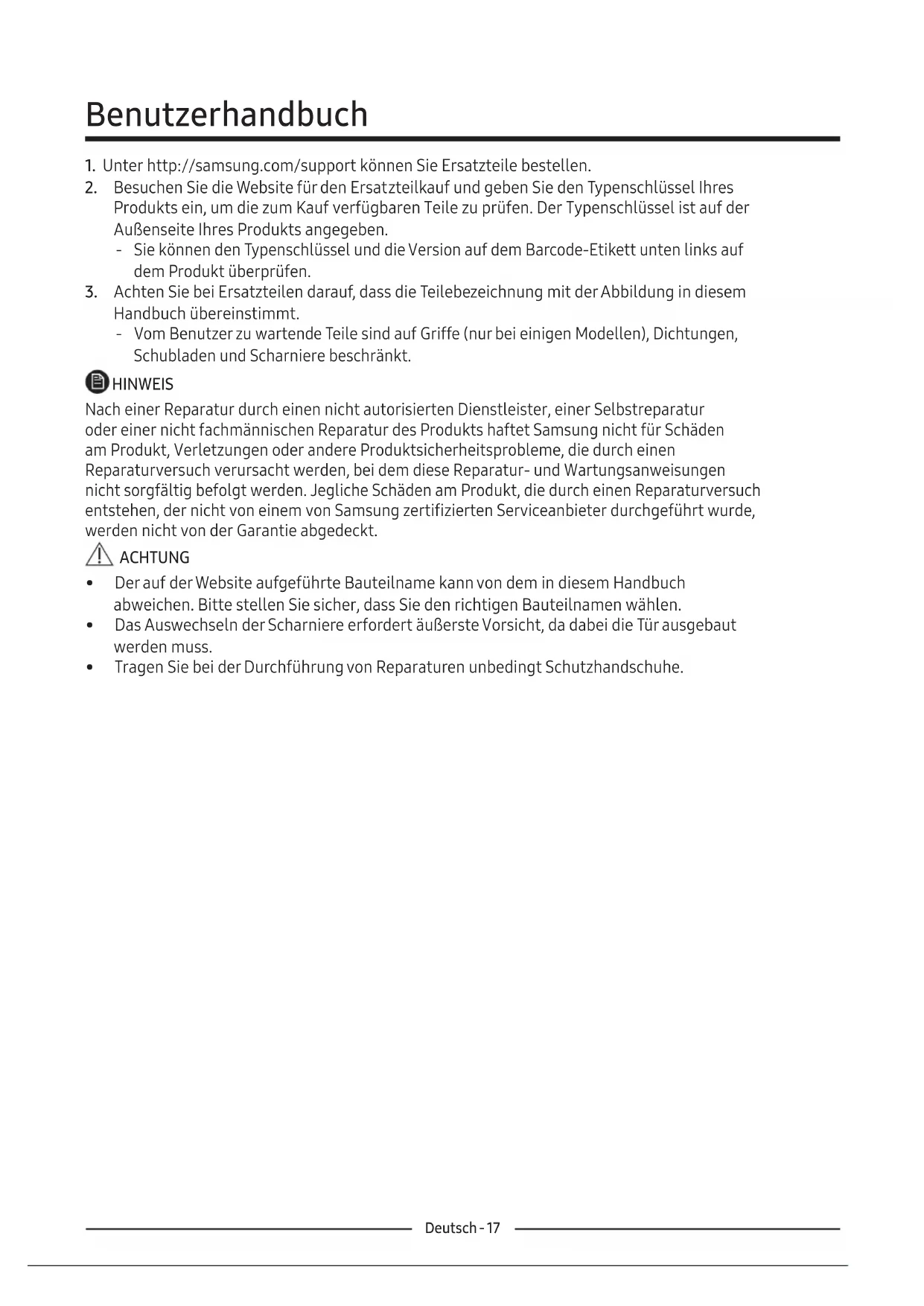

1. Unter http://samsung.com/support können Sie Ersatzteile bestellen.

2. Besuchen Sie die Website für den Ersatzteilkauf und geben Sie den Typenschlüssel Ihres

Produkts ein, um die zum Kauf verfügbaren Teile zu prüfen. Der Typenschlüssel ist auf der Außenseite Ihres Produkts angegeben. ‐ Sie können den Typenschlüssel und die Version auf dem Barcode-Etikett unten links auf dem Produkt überprüfen.

3. Achten Sie bei Ersatzteilen darauf, dass die Teilebezeichnung mit der Abbildung in diesem

Handbuch übereinstimmt. ‐ Vom Benutzer zu wartende Teile sind auf Griffe (nur bei einigen Modellen), Dichtungen, Schubladen und Scharniere beschränkt. HINWEIS Nach einer Reparatur durch einen nicht autorisierten Dienstleister, einer Selbstreparatur oder einer nicht fachmännischen Reparatur des Produkts haftet Samsung nicht für Schäden am Produkt, Verletzungen oder andere Produktsicherheitsprobleme, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig befolgt werden. Jegliche Schäden am Produkt, die durch einen Reparaturversuch entstehen, der nicht von einem von Samsung zertifizierten Serviceanbieter durchgeführt wurde, werden nicht von der Garantie abgedeckt. ACHTUNG

• Der auf der Website aufgeführte Bauteilname kann von dem in diesem Handbuch abweichen. Bitte stellen Sie sicher, dass Sie den richtigen Bauteilnamen wählen.

• Das Auswechseln der Scharniere erfordert äußerste Vorsicht, da dabei die Tür ausgebaut werden muss.

• Tragen Sie bei der Durchführung von Reparaturen unbedingt Schutzhandschuhe.Deutsch - 18 Das tatsächliche Erscheinungsbild und die mitgelieferten Teile des Kühlschranks können je nach Modell und Land abweichen.

Griffe (nur passende Modelle)

04Deutsch - 19 Austausch des Griffs Erforderliche Werkzeuge (nicht mitgeliefert) Griffe abnehmen HINWEIS Dieser Vorgang gilt sowohl für das Kühl- als auch für das Gefrierfach. Der Modellname sieht so aus: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Was die Sternchen ersetzt, kann je nach Modell unterschiedlich sein. Stern(e) im Typenschlüssel weisen auf ein Variantenmodell hin und können (0-9) oder (A-Z) im Typenschlüssel ersetzen. VORSICHT

• Achten Sie beim Austauschen des Türgriffs darauf, dass Sie die Vorderseite der Tür nicht verkratzen.

• Drücken Sie die Griffe an den Auflagen fest an. Stellen Sie sicher, dass kein Spalt zwischen den Auflagen und der Tür vorhanden ist.

• Ziehen Sie die Schrauben beim Befestigen des Griffs fest an.

• Prüfen Sie, ob der Griff fest sitzt, bevor Sie das Produkt verwenden. Kreuzschlitzschraubenzieher Flachkopfschraubenzieher

1. Verwenden Sie einen

Flachkopfschraubenzieher, um die Schraubenabdeckungen zu entfernen. ‐ Bringen Sie nach dem Abnehmen des Griffs die Schraubenabdeckungen wieder an den Schraubenlöchern an.

2. Verwenden Sie einen

Kreuzschlitzschraubenzieher, um die Schrauben zu entfernen und den Griff abzunehmen. HINWEIS Verwenden Sie diese Schrauben, um den Griff auf der gegenüberliegenden Seite zu befestigen.

3. Bringen Sie den neuen Griff in

umgekehrter Reihenfolge wie bei derMontage an.Deutsch - 20 Austausch der Dichtung Austausch Schublade ACHTUNG Stellen Sie sicher, dass Sie die Dichtung fest anbringen. Andernfalls kann kalte Luft aus dem Kühlschrank entweichen. ACHTUNG Prüfen Sie beim Einbau, ob die Schublade richtig in die Schiene eingesetzt ist. Abnahme der Dichtung Die Tür öffnen und die Dichtung von der Tür abnehmen. Austausch der Dichtung Eine neue Dichtung an der Kühlschranktür anbringen. Stellen Sie sicher, dass kein Spalt zwischen der Dichtung und der Tür vorhanden ist. Schublade herausnehmen Heben Sie die Vorderseite der Schublade vorsichtig an und schieben Sie sie heraus. Wiedereinsetzen der Schubladen Das Wiedereinsetzen der Schubladen erfolgt in umgekehrter Reihenfolge der jeweiligen Entnahmeschritte.Deutsch - 21 Austausch Scharnier Erforderliche Werkzeuge (nicht mitgeliefert) Kreuzschlitzschraubenzieher Flachkopfschraubenzieher 11 mm Schraubenschlüssel 10 mm Steckschlüssel 8 mm Steckschlüssel 10 mm Schraubenschlüssel Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen. ACHTUNG

• Gehen Sie beim Ausbauen der Türen äußerst vorsichtig vor, da die Türen schwer sind.

• Legen Sie vor dem Auswechseln der Scharniere eine weiche Unterlage wie z. B. Pappe auf den Boden, um Kratzer an der Tür zu vermeiden, wenn Sie die Türen abstellen.

• Da die Scharniere vorsichtig gehandhabt und von zwei oder mehr Personen ausgetauscht werden müssen, empfehlen wir Ihnen, einen professionellen technischen Service in Anspruch zu nehmen.

• Wenn Sie das Scharnier entfernen, ohne die Tür festzuhalten, kann die Tür herunterfallen und Verletzungen verursachen.

• Achten Sie darauf, dass die Welle am Scharnier fest angezogen ist.

• Prüfen Sie, ob das Scharnier fest mit dem Schrank verbunden ist.

• Stellen Sie sicher, dass die Kabelstecker richtig angeschlossen sind.

• Achten Sie darauf, dass die Kabeldrähte beim Befestigen der oberen Abdeckung nicht beschädigt werden. WARNUNG

• Zum Kippen/Legen des Kühlschranks sind mindestens 2 Personen erforderlich.

• Ziehen Sie das Netzkabel ab, bevor Sie die Türen umkehren.Deutsch - 22 Umkehrung der Tür HINWEIS Bei den Modellen mit Griffen drehen Sie zuerst die Griffe um. (Detaillierte Informationen finden Sie im Abschnitt „Umkehrung der Türgriffposition (bei Modellen mit Stangengriffen)“).

1. Die Abdeckung (1) abnehmen.

Bauen Sie die Deckelraumtür (2) aus.

2. Entfernen Sie das Abdeckungsscharnier,

umeinen Haken zu schieben ‐ Setzen Sie einen Schlitzschraubendreher ein und legen Sie ihn zurück ‐ Hebeln Sie die Abdeckung hoch und drücken Sie einen Haken (Achten Sie darauf, den Abdeckungsscharnierdraht nicht durch zu starkes Drücken zu beschädigen) ‐ Demontieren Sie es durch Drücken von

3. Ziehen Sie den Kabelstecker für die

Kühlschranktür ab. ‐ Dieser Schritt ist bei einigen Modellen möglicherweise nicht erforderlich. ACHTUNG Ziehen Sie nicht zu stark an den Steckern.

4. Die Schrauben entfernen.

‐ (Achten Sie darauf, die Tür nicht fallen zu lassen, wenn Sie sie demontieren).Deutsch - 23

5. Entfernen Sie die Kühlschranktür aus dem

mittleren Scharnier, indem Sie die Tür vorsichtig gerade anheben. ACHTUNG Die Tür ist schwer. Achten Sie darauf, sich beim Entfernen der Tür nicht zu verletzen.

6. Demontieren Sie das mittlere Scharnier,

indem Sie die Schrauben mit einem Kreuzschlitzschraubenzieher (+) entfernen. ACHTUNG Die Gefrierschranktür kann nach vorne fallen, stützen Sie die Tür daher ab.

7. Entfernen Sie die Gefrierschranktür aus dem

unteren Scharnier, indem Sie die Tür vorsichtig gerade anheben. ACHTUNG Die Tür ist schwer. Achten Sie darauf, sich beim Entfernen der Tür nicht zu verletzen.Deutsch - 24

8. Während die Gefrierschranktür auf dem

unteren Scharnier (A) sitzt, ziehen Sie langsam am unteren Scharnier (A), um es aus der Halterung an der Unterseite des Kühlschranks zu entfernen. Wenn das untere Scharnier (A) aus der Halterung entfernt ist, nehmen Sie es von der Gefrierschranktür ab, und ziehen Sie dann die Gefrierschranktür nach unten, um sie aus dem mittleren Scharnier (B) zu entfernen. ACHTUNG Um ein Herunterfallen der Gefrierschranktür zu verhindern, halten Sie die Gefrierschranktür fest, bis sie sicher aus dem mittleren Scharnier (B) entfernt ist.

9. Entfernen Sie mit einem

Kreuzschlitzschraubenzieher und einem Steckschlüssel (10 mm) die Befestigungsschrauben des mittleren Scharniers (A).

10. Bauen Sie das Gerät nach dem Austausch

des oberen, mittleren und/oder unteren Scharniers in der umgekehrten Reihenfolge der Demontage wieder zusammen. ACHTUNG

• Stellen Sie sicher, dass die Kabelstecker richtig angeschlossen sind.

• Achten Sie darauf, dass die Kabeldrähte beim Befestigen der oberen Abdeckung nicht beschädigt werden.Nederlands - 25 Onderhoudshandleiding
