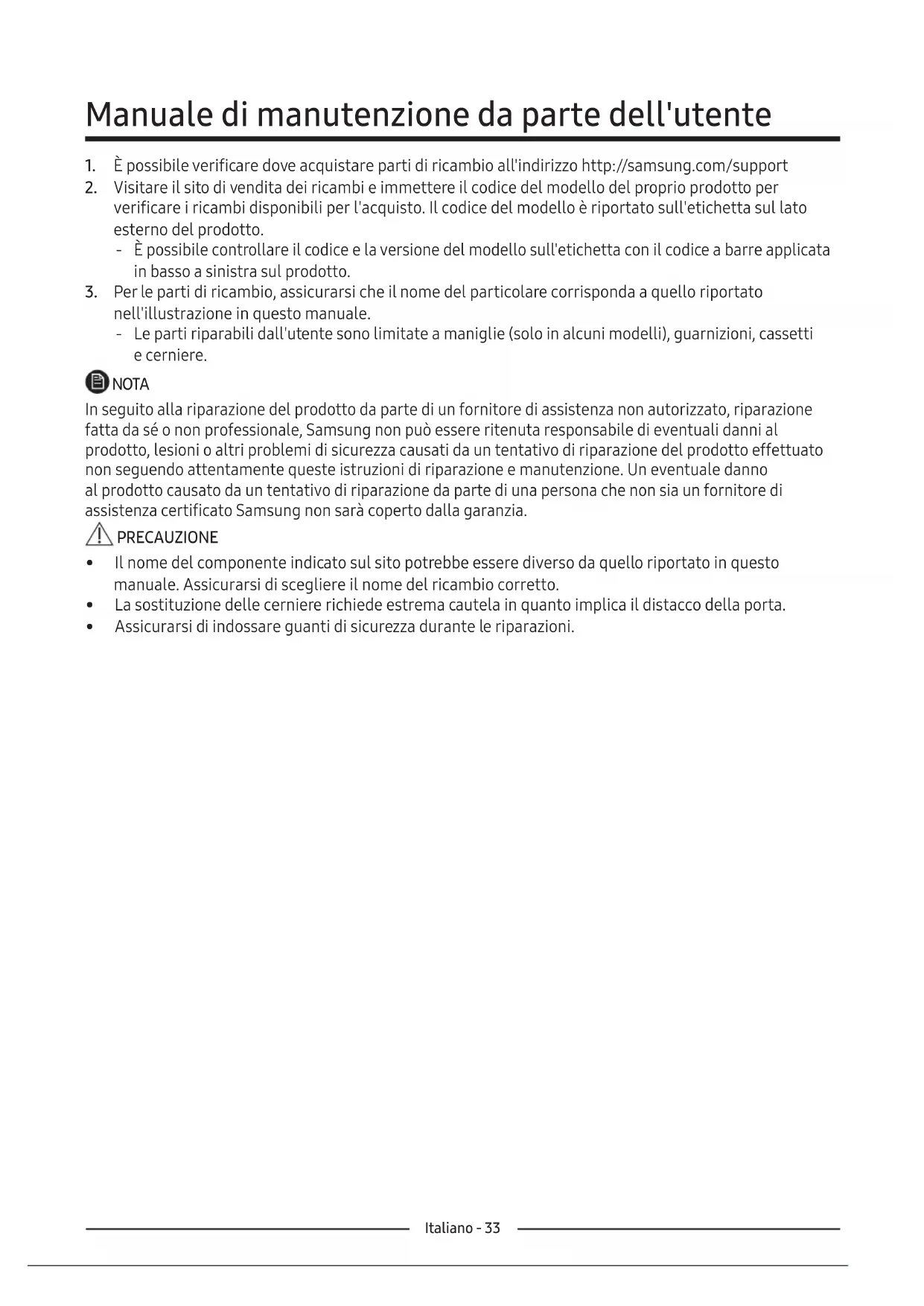

1. È possibile verificare dove acquistare parti di ricambio all'indirizzo http://samsung.com/support

2. Visitare il sito di vendita dei ricambi e immettere il codice del modello del proprio prodotto per

verificare i ricambi disponibili per l'acquisto. Il codice del modello è riportato sull'etichetta sul lato esterno del prodotto. ‐ È possibile controllare il codice e la versione del modello sull'etichetta con il codice a barre applicata in basso a sinistra sul prodotto.

3. Per le parti di ricambio, assicurarsi che il nome del particolare corrisponda a quello riportato

nell'illustrazione in questo manuale. ‐ Le parti riparabili dall'utente sono limitate a maniglie (solo in alcuni modelli), guarnizioni, cassetti ecerniere. NOTA In seguito alla riparazione del prodotto da parte di un fornitore di assistenza non autorizzato, riparazione fatta da sé o non professionale, Samsung non può essere ritenuta responsabile di eventuali danni al prodotto, lesioni o altri problemi di sicurezza causati da un tentativo di riparazione del prodotto effettuato non seguendo attentamente queste istruzioni di riparazione e manutenzione. Uneventuale danno al prodotto causato da un tentativo di riparazione da parte di una persona che non sia un fornitore di assistenza certificato Samsung non sarà coperto dalla garanzia. PRECAUZIONE

• Il nome del componente indicato sul sito potrebbe essere diverso da quello riportato in questo manuale. Assicurarsi di scegliere il nome del ricambio corretto.

• La sostituzione delle cerniere richiede estrema cautela in quanto implica il distacco della porta.

• Assicurarsi di indossare guanti di sicurezza durante le riparazioni.Italiano - 34 L'immagine effettiva e le parti previste nel frigorifero possono variare, a seconda del modello e del paese.

Maniglie (solo modelli applicabili)

Etichetta con codice a barre

04Italiano - 35 Sostituzione della maniglia Strumenti richiesti (non in dotazione) Distacco delle maniglie NOTA Questa procedura si applica a entrambi i comparti, frigorifero e congelatore. Il nome del modello è simile a questi: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* La parte al posto dell'asterisco può variare a seconda del modello. Gli asterischi nel codice del modello indicano una variante del modello e possono sostituire (0 - 9) o (A - Z) nel codice del modello. PRECAUZIONE

• Quando si sostituisce la maniglia della porta, prestare attenzione a non rigare la parte anteriore dellaporta.

• Premere saldamente le maniglie nei supporti. Assicurarsi che non vi sia spazio tra il supporto e la porta.

• Serrare saldamente le viti quando si applica la maniglia.

• Controllare che la maniglia sia saldamente attaccata prima di usare il prodotto. Cacciavite Phillips Cacciavite atesta piatta

1. Usare un cacciavite a testa piatta

perrimuovere le coperture delle viti. ‐ Dopo aver staccato la maniglia, rimettere le coperture delle viti suifori delle viti.

2. Usare un cacciavite Phillips per

rimuovere le viti e staccare la maniglia. NOTA Usare queste viti per fissare la maniglia sul lato opposto.

3. Montare la nuova maniglia in ordine

inverso rispetto allo smontaggio.Italiano - 36 Sostituzione della guarnizione Sostituzione del cassetto PRECAUZIONE Assicurarsi di applicare saldamente la guarnizione. In caso contrario potrebbero verificarsi perdite di aria fredda dal frigorifero. PRECAUZIONE Controllare che il cassetto sia inserito correttamente nel binario durante il montaggio. Rimozione della guarnizione Aprire la porta e rimuovere la guarnizione dalla porta. Sostituzione della guarnizione Applicare una nuova guarnizione alla porta del frigorifero. Assicurarsi che non vi sia spazio tra la nuova guarnizione e la porta. Rimozione del cassetto Sollevare delicatamente la parte anteriore del cassetto e farlo scorrere verso l'esterno. Reinserimento dei cassetti Il reinserimento dei cassetti segue l'ordine inverso rispetto alla relativa procedura di rimozione.Italiano - 37 Sostituzione della cerniera Strumenti richiesti (non in dotazione) Cacciavite Phillips Cacciavite a testa piatta Chiave da 11 mm Chiave a brugola da 10 mm Chiave a brugola da 8 mm Chiave da 10 mm Per sostituire le cerniere è necessario prima rimuovere la porta. PRECAUZIONE

• Quando si rimuovono le porte, prestare estrema attenzione in quanto sono pesanti.

• Prima di sostituire le cerniere, mettere una protezione morbida, come del cartone, sulla porta per evitare graffi quando si posano le porte a terra.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare l'assistenza tecnica professionale.

• Se si rimuove la cerniera senza tenere la porta, la porta potrebbe cadere e causare infortuni.

• Assicurarsi che l'alberino sia saldamente fissato sulla cerniera.

• Controllare che la cerniera sia saldamente attaccata al mobile.

• Verificare che i connettori dei cavi siano collegati correttamente.

• Prestare attenzione a non danneggiare i cavi nel fissaggio della copertura superiore. AVVERTENZA

• L'inclinazione/posa del frigorifero richiede come minimo 2 persone.

• Scollegare il cavo di alimentazione prima di invertire le porte.Italiano - 38 Inversione della porta NOTA Per i modelli con maniglie, prima invertire le maniglie. (Per informazioni dettagliate, consultare la sezione “Invertire la posizione della maniglia della porta (Per i modelli con maniglie a sbarra)”).

1. Rimuovere il copricavo della porta (1).

Smontare il cappuccio del distanziatore della porta (2).

2. Rimuovere la copertura della cerniera

perspingere un gancio ‐ Inserire un cacciavite a testa piatta erimetterlo ‐ Sollevare la copertura e spingere un gancio (fare attenzione a non danneggiare il filo della copertura del cardine spingendolo controppa forza) ‐ Smontarlo spingendolo

3. Scollegare il connettore del cavo della porta

del frigorifero. ‐ Questo passaggio potrebbe non essere applicabile a tutti i modelli. PRECAUZIONE Non tirare troppo forte i connettori.

4. Rimuovere le viti.

‐ (Prestare attenzione a non far cadere la porta mentre la si smonta.)Italiano - 39

5. Rimuovere la porta del frigorifero dalla cerniera

intermedia sollevando con cautela la porta diritta verso l'alto. PRECAUZIONE La porta è pesante, prestare attenzione a non ferirsi nel rimuoverla.

6. Smontare la cerniera intermedia rimuovendo le

viti usando un cacciavite con testa Phillips (+). PRECAUZIONE La porta del congelatore potrebbe cadere in avanti, pertanto sostenerla.

7. Rimuovere la porta del congelatore dalla

cerniera inferiore sollevando con cautela laporta diritta verso l'alto. PRECAUZIONE La porta è pesante, prestare attenzione a non ferirsi nel rimuoverla.Italiano - 40

8. Con la porta del congelatore posizionata

sul cardine inferiore (A), tirare lentamente il cardine inferiore (A) per rimuoverlo dal supporto sul fondo del frigorifero. Una volta rimosso il cardine inferiore (A) dal supporto, rimuoverlo dalla porta del congelatore, quindi tirare la porta del congelatore verso il basso per rimuoverla dal cardine intermedio (B). PRECAUZIONE Per evitare che la porta del congelatore possa cadere, assicurarsi di tenerla saldamente fino a quando non viene rimossa in modo sicuro dal cardine intermedio (B).

9. Usare un cacciavite Phillips e una chiave

abrugola (10mm) per rimuovere le viti chefissano la cerniera intermedia (A).

10. Rimontare in ordine inverso rispetto allo

smontaggio dopo aver rimesso le cerniere superiore, intermedia e/o inferiore. PRECAUZIONE

• Verificare che i connettori dei cavi siano collegati correttamente.

• Prestare attenzione a non danneggiare i cavi nel fissaggio della copertura superiore.Português - 41 Manual do utilizador
