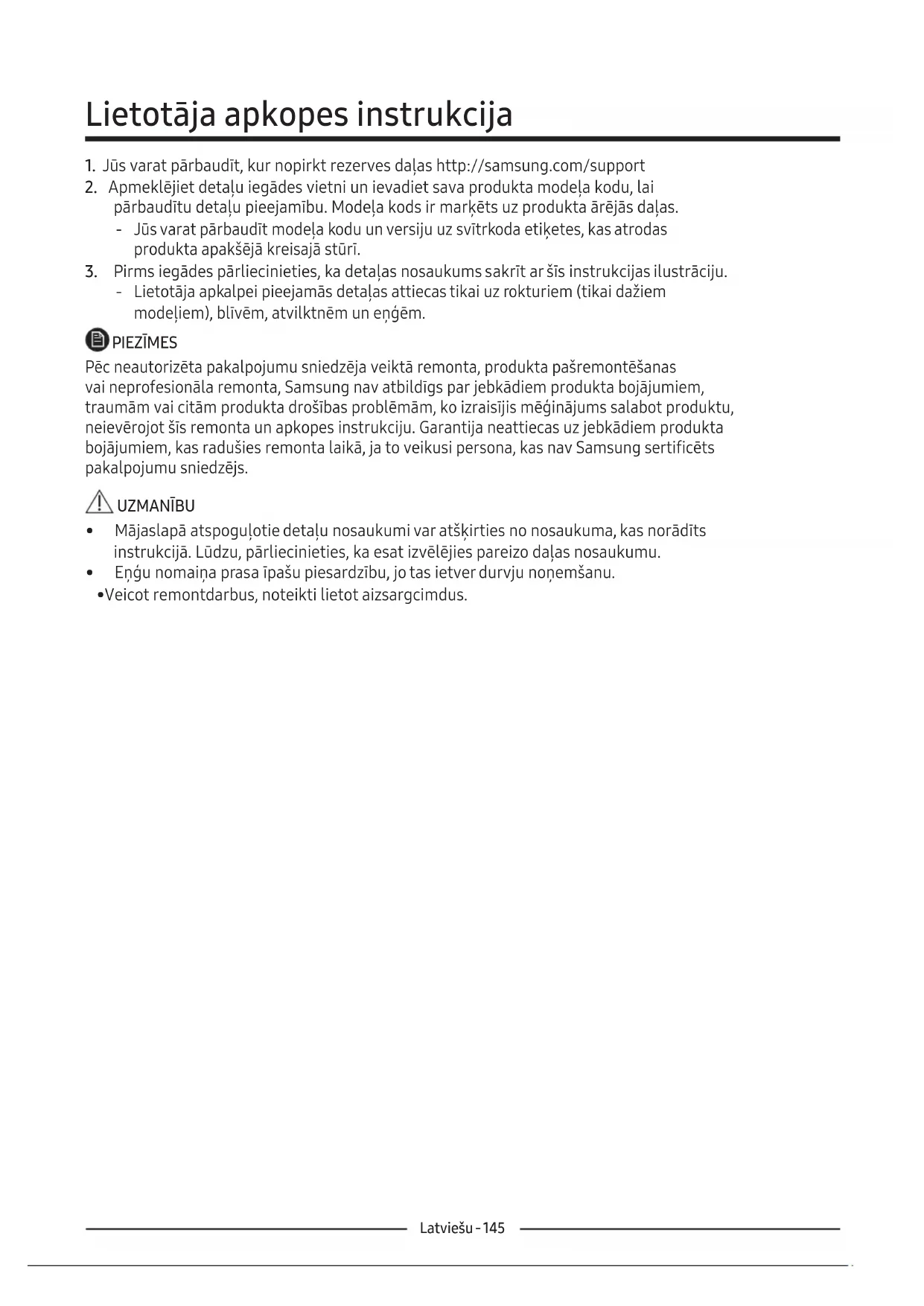

LIETOŠANAS INSTRUKCIJA RB29FSRNDBC SAMSUNG

1. Jūs varat pārbaudīt, kur nopirkt rezerves daļas http://samsung.com/support

2. Apmeklējiet detaļu iegādes vietni un ievadiet sava produkta modeļa kodu, lai

pārbaudītu detaļu pieejamību. Modeļa kods ir marķēts uz produkta ārējās daļas. ‐ Jūs varat pārbaudīt modeļa kodu un versiju uz svītrkoda etiķetes, kas atrodas produkta apakšējā kreisajā stūrī.

3. Pirms iegādes pārliecinieties, ka detaļas nosaukums sakrīt ar šīs instrukcijas ilustrāciju.

‐ Lietotāja apkalpei pieejamās detaļas attiecas tikai uz rokturiem (tikai dažiem modeļiem), blīvēm, atvilktnēm un eņģēm. PIEZĪMES Pēc neautorizēta pakalpojumu sniedzēja veiktā remonta, produkta pašremontēšanas vaineprofesionāla remonta, Samsung nav atbildīgs par jebkādiem produkta bojājumiem, traumām vai citām produkta drošības problēmām, ko izraisījis mēģinājums salabot produktu, neievērojot šīs remonta un apkopes instrukciju. Garantija neattiecas uz jebkādiem produkta bojājumiem, kas radušies remonta laikā, ja to veikusi persona, kas nav Samsung sertificēts pakalpojumu sniedzējs. UZMANĪBU

• Mājaslapā atspoguļotie detaļu nosaukumi var atšķirties no nosaukuma, kas norādīts instrukcijā. Lūdzu, pārliecinieties, ka esat izvēlējies pareizo daļas nosaukumu.

• Eņģu nomaiņa prasa īpašu piesardzību, jo tas ietver durvju noņemšanu.

• Veicot remontdarbus, noteikti lietot aizsargcimdus.Latviešu - 146 Ledusskapja faktiskais attēls un sastāvdaļas var atšķirties atkarībā no modeļa un valsts.

Rokturi (tikai piemērojamiem modeļiem)

04Latviešu - 147 Roktura nomaiņa Nepieciešamie instrumenti (nav iekļauti) Lai noņemtu rokturus PIEZĪMES Šī instrukcija attiecas gan uz ledusskapja, gan uz saldētavas nodalījumu. Modeļa nosaukums izskatās šādi: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Tas, kas aizstāj zvaigznītes, var atšķirties atkarībā no modeļa. Zvaigznīte (-s) modeļa kodā norāda modeļa variantu un modeļa kodā var aizstāt (0-9) vai (A-Z). UZMANĪBU

• Mainot durvju rokturi, uzmanieties, lai nesaskrāpētu durvju priekšpusi.

• Stingri nospiediet rokturus pie stiprinājumiem. Pārliecinieties, ka starp stiprinājumiem un durvīm nav atstarpes.

• Nostipriniet rokturi, cieši pievelkot skrūves.

• Pirms produkta lietošanas pārbaudiet, vai rokturis ir cieši piestiprināts. Phillips skrūvgriezis Plakangala skrūvgriezis

1. Izmantojiet plakangala skrūvgriezi,

lainoņemtu skrūvju apvalkus ‐ Pēc roktura noņemšanas piestipriniet skrūvju apvalkus atpakaļ uz skrūvju atverēm.

2. Izmantojiet Phillips skrūvgriezi,

lainoņemtu skrūves un rokturi. PIEZĪMES Izmantojiet šīs skrūves, lai piestiprinātu rokturi pretējā pusē.

3. Salieciet jauno rokturi to izjaukšanai

pretējā secībā.Latviešu - 148 Blīvju nomaiņa Atvilktņu nomaiņa UZMANĪBU Pārliecinieties, ka esat stingri piestiprinājis blīvi. Pretējā gadījumā no ledusskapja var noplūst aukstais gaiss. UZMANĪBU Pārbaudiet vai montāžas laikā atvilktne ir pareizi ievietota sliedē. Lai noņemtu blīvi Atveriet durvis un noņemiet blīvējumu no durvīm. Lai nomainītu blīvi Piestipriniet jauno blīvi ledusskapja durvīm. Pārliecinieties, ka starp jaunajiem stiprinājumiem un durvīm nav atstarpes. Lai izņemtu atvilktni Uzmanīgi paceliet atvilktnes priekšpusi un izvelciet to. Lai piestiprinātu atvilktnes Lai piestiprinātu atvilktnes, izmantojiet to noņemšanas soļus apgrieztā secībā.Latviešu - 149 Eņģu nomaiņa Nepieciešamie instrumenti (nav iekļauti) Phillips skrūvgriezis Plakangala skrūvgriezis 11mm uzgriežņu atslēga 10mm muciņu uzgriežņu atslēga 8mm muciņu uzgriežņu atslēga 10mm uzgriežņu atslēga Lai nomainītu eņģes, vispirms ir jānoņem durvis. UZMANĪBU

• Noņemot durvis, ievērojiet īpašu piesardzību, jo durvis ir smagas.

• Pirms eņģu nomaiņas nolieciet uz grīdas kādu mīkstinājumu, piemēram, kartonu, lai novērstu durvju skrāpējumus, noliekot durvis uz grīdas.

• Par cik ar eņģēm jārīkojas uzmanīgi, tās jāmaina divām vai vairāk personām, tādēļ iesakām piezvanīt profesionālam tehniskajam servisam.

• Ja noņemat eņģi, neturot durvis, durvis var nokrist un izraisīt traumas.

• Pārliecinieties, ka vārpsta ir cieši pievilkta uz eņģes.

• Pārbaudiet, vai eņģe ir cieši piestiprināta pie korpusa.

• Pārliecinieties, vai vadu savienotāji ir pareizi pievienoti.

• Stiprinot augšējo vāku, uzmanieties, lai nesabojātu vadus.

• Ledusskapja pārvietošanai/ novietošanai nepieciešami vismaz 2 cilvēki.

• Pirms durvju maiņas, atvienojiet strāvas vadu.Latviešu - 150 Durvju virziena maiņa PIEZĪMES Modeļiem, kuriem ir rokturi, vispirms samainiet rokturus. (Sīkāku informāciju skatiet sadaļā “Durvju roktura stāvokļa maiņa (modeļiem ar stieņu rokturiem)”.)

1. Noņemiet Eņģes vāciņš(1).

Izjauciet Durvju Vāciņu (2).

2. Lai atvienotu āķi, noņemiet pārsega eņģi

‐ Ievietojiet plakangalvas skrūvgriezi un ielieciet to atpakaļ ‐ Paceliet pārsegu uz augšu un piespiediet āķi (uzmanieties, lai nesabojātu pārsega eņģu vadu, spiežot to pārāk stipri). ‐ Izjauciet to, uzspiežot

3. Atvienojiet ledusskapja durvju vadu

savienotāju. ‐ Šis solis var neattiekties uz dažiem modeļiem. UZMANĪBU Nevelciet savienotājus pārāk stipri.

4. Izņemiet skrūves.

‐ (Uzmanieties, lai, izjaucot durvis, nenokrīt.)Latviešu - 151

5. Noņemiet ledusskapja durvis no vidējās eņģes,

uzmanīgi paceļot durvis taisni uz augšu. UZMANĪBU Durvis ir smagas, tāpēc noņemot durvis, uzmanieties, lai nesavainotos.

6. Demontējiet vidējo eņģi, noņemiet skrūves,

izmantojot Phillips (+) skrūvgriezi. UZMANĪBU Saldētavas durvis var krist uz priekšu, tāpēc, lūdzu, atbalstiet durvis.

7. Noņemiet saldētavas durvis no apakšējās

eņģes, uzmanīgi paceļot durvis taisni uz augšu. UZMANĪBU Durvis ir smagas, tāpēc noņemot durvis, uzmanieties, lai nesavainotos.Latviešu - 152

8. Kad saldētavas durvis turas uz apakšējās

eņģes (A), lēnām pavelciet apakšējo eņģi (A), lai noņemtu to no turētāja ledusskapja apakšā. Kad apakšējā eņģe (A) ir noņemta no turētāja, noņemiet to no saldētavas durvīm un pēc tam velciet saldētavas durvis uz leju, lai noņemtu tās no vidējās eņģes (B). UZMANĪBU Lai novērstu saldētavas durvju krišanu, pārliecinieties, ka saldētavas durvis turat cieši, līdz tās droši tiek noņemtas no vidējās eņģes (B).

9. Ar Phillips skrūvgriezi un muciņu uzgriežņu

atslēgu (10mm) noņemiet skrūves, ar kurām piestiprināta vidējā eņģe (A).

10. Pēc augšējās, vidējās un / vai apakšējās

eņģes nomaiņas montāžu veiciet pretējā demontāžas secībā. UZMANĪBU

• Pārliecinieties, vai vadu savienotāji ir pareizi pievienoti.
