MANUAL DE USUARIO RB29FSRNDBC SAMSUNG

Etiqueta do código de barras

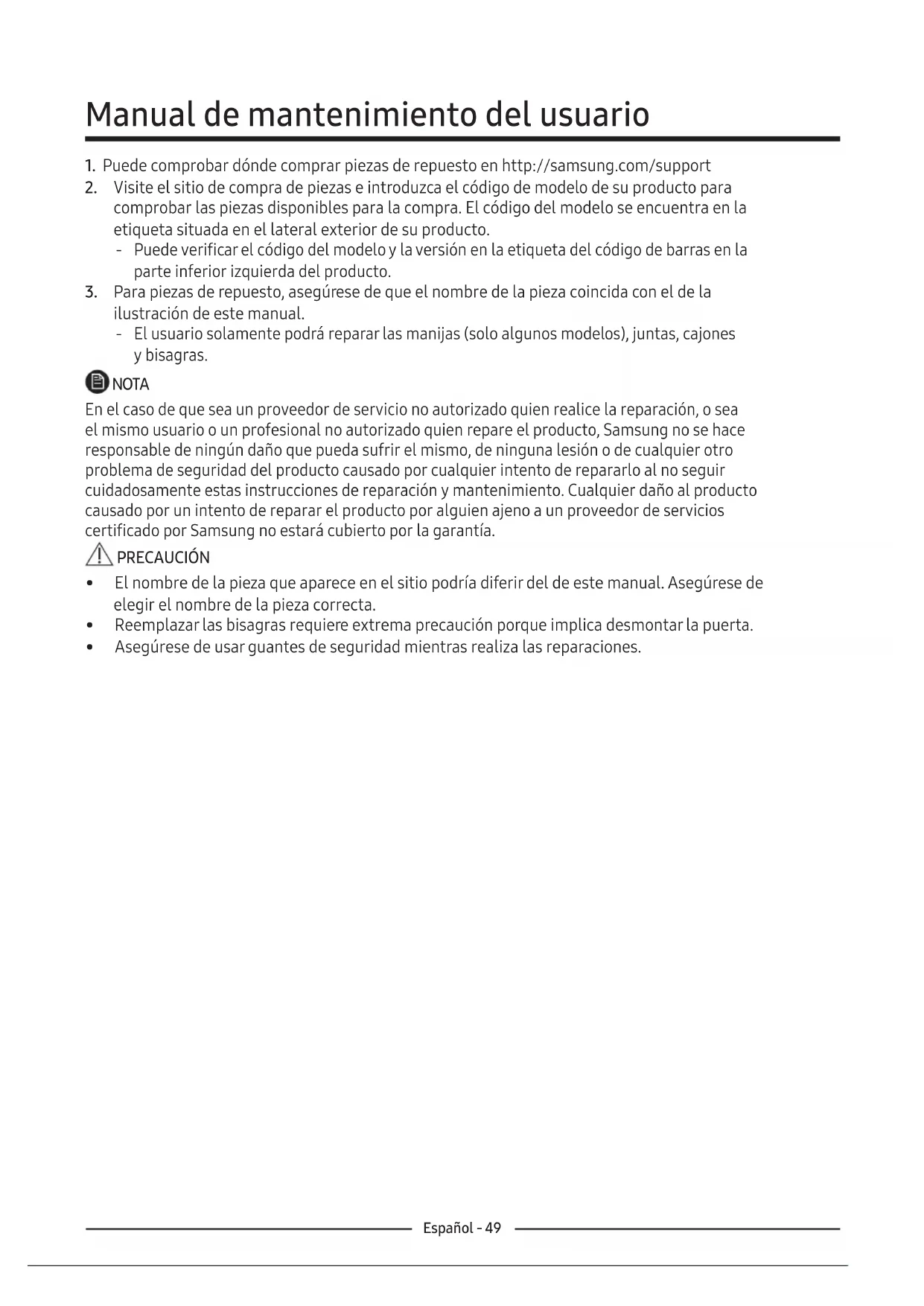

1. Puede comprobar dónde comprar piezas de repuesto en http://samsung.com/support

2. Visite el sitio de compra de piezas e introduzca el código de modelo de su producto para

comprobar las piezas disponibles para la compra. El código del modelo se encuentra en la etiqueta situada en el lateral exterior de su producto. ‐ Puede verificar el código del modelo y la versión en la etiqueta del código de barras en la parte inferior izquierda del producto.

3. Para piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de la

ilustración de este manual. ‐ El usuario solamente podrá reparar las manijas (solo algunos modelos), juntas, cajones ybisagras. NOTA En el caso de que sea un proveedor de servicio no autorizado quien realice la reparación, o sea el mismo usuario o un profesional no autorizado quien repare el producto, Samsung no se hace responsable de ningún daño que pueda sufrir el mismo, de ninguna lesión o de cualquier otro problema de seguridad del producto causado por cualquier intento de repararlo al no seguir cuidadosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparar el producto por alguien ajeno a un proveedor de servicios certificado por Samsung no estará cubierto por la garantía. PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio podría diferir del de este manual. Asegúrese de elegir el nombre de la pieza correcta.

• Reemplazar las bisagras requiere extrema precaución porque implica desmontar la puerta.

• Asegúrese de usar guantes de seguridad mientras realiza las reparaciones.Español - 50 La imagen real y las partes provistas del refrigerador podrían diferir, según el modelo y el país.

Etiqueta de código de barras

04Español - 51 Reemplazo delasa Herramientasnecesarias (no incluidas) Para separar las asas NOTA Este procedimiento se aplica tanto al compartimento frigorífico como al congelador. El nombre del modelo se ve así: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Lo que sustituye a los asteriscos podría variar según el modelo. Los asteriscos en el código del modelo indican una variante del modelo y se puede reemplazar por (0-9) o (A-Z) en el código del modelo. PRECAUCIÓN

• Cuando reemplace la manija de la puerta, tenga cuidado de no rayar la superficie frontal de la puerta.

• Presione firmemente las manijas en los soportes. Asegúrese de que no haya espacio entre los soportes y la puerta.

• Ajuste con firmeza los tornillos al colocar el asa.

• Verifique que el asa esté bien sujeto antes de usar el producto. Destornillador Philips Destornillador de cabeza plana

1. Utilice un destornillador de punta

paraquitar las tapas de los tornillos. ‐ Después de quitar el asa, vuelva acolocar las tapas de los tornillos enlos orificios de los tornillos.

2. Utilice un destornillador Phillips para

quitar los tornillos y retirar el asa. NOTA Utilice estos tornillos para sujetar la manija en el lado opuesto.

3. Monte la nueva manija en el orden

inverso al usado durante el desmontaje.Español - 52 Reemplazo de las juntas Reemplazo de cajón PRECAUCIÓN Asegúrese de colocar firmemente la junta. De lo contrario, podría producirse una fuga de aire frío del frigorífico. PRECAUCIÓN Compruebe que el cajón esté insertado correctamente en el riel durante el montaje. Para quitar la junta Abra la puerta y retire la junta de la puerta. Para reemplazar la junta Coloque una junta nueva en la puerta del refrigerador. Asegúrese de que no haya espacio entre la nueva junta y la puerta. Para quitar el cajón Levante suavemente el frente del cajón ydeslícelo hacia afuera. Para volver a colocar los cajones Volver a colocar los cajones sigue el orden inverso de sus respectivos pasos de extracción.Español - 53 Reemplazo de la bisagra Herramientasnecesarias (no incluidas) Destornillador Philips Destornillador de cabeza plana Llave de 11 mm Llave de tubo de 10 mm Llave de tubo de 8 mm Llave de 10 mm Para reemplazar las bisagras, primero deberá quitar las puertas. PRECAUCIÓN

• Al retirar las puertas, tenga mucho cuidado porque las puertas son pesadas.

• Antes de volver a colocar las bisagras, coloque algo que sirva como almohadilla, como un cartón en el suelo para evitar que se raye la puerta cuando las coloque.

• Como las bisagras deben manipularse con cuidado y ser reemplazadas por dos o más personas, lerecomendamos que llame al servicio técnico profesional.

• Si quita la bisagra sin sujetar la puerta, la puerta podría caersele encima y causarle lesiones.

• Asegúrese de que el eje esté firmemente ajustado en la bisagra.

• Compruebe que la bisagra esté firmemente sujeta al gabinete.

• Asegúrese de que los conectores de los cables estén conectados correctamente.

• Tenga cuidado de no dañar los cables al sujetar la cubierta superior. ADVERTENCIA

• Inclinar / colocar el frigorífico requiere de un mínimo de 2 personas.

• Desconecte el cable de alimentación antes de invertir las puertas.Español - 54 Invertir la puerta NOTA Para los modelos con asas, invierta primero las asas. (Para obtener información detallada, consulte lasección "Inversión de la posición de la manija de la puerta (para modelos con manijas de barra").)

1. Retire la puerta del alambre de la cubierta (1).

Desmonte la tapa para el espacio de la puerta (2).

2. Retire la bisagra de la cubierta para empujar

un gancho ‐ Inserte un destornillador de punta y vuelva a colocarlo ‐ Levante la cubierta con palanca y empuje un gancho (tenga cuidado de no dañar el cable de la bisagra de la cubierta empujándolo con demasiada fuerza) ‐ Desmontarlo empujando

3. Desconecte el conector del cableado de la

puerta del frigorífico. ‐ Es posible que este paso no se aplique aalgunos modelos. PRECAUCIÓN No tire de los conectores con demasiada fuerza.

4. Quite los tornillos.

‐ (Tenga cuidado de no dejar caer la puerta cuando la desmonte.)Español - 55

5. Retire la puerta de la bisagra del frigorífico

elevando con ligero cuidado la puerta hacia arriba. PRECAUCIÓN La puerta es pesada, tenga cuidado de no lastimarse al quitar.

6. Desmonte la bisagra del medio quitando los

tornillos con un destornillador Phillips (+). PRECAUCIÓN La puerta del congelador podría caerse hacia adelante, por lo que debe apoyar la puerta.

7. Retire la puerta del congelador de la bisagra

inferior elevando con ligero cuidado la puerta hacia arriba. PRECAUCIÓN La puerta es pesada, tenga cuidado de no lastimarse al retirarla.Español - 56

8. Con la puerta del congelador apoyada

en la bisagra inferior (A), tire lentamente de la bisagra inferior (A) para sacarla del soporte en la parte inferior del refrigerador. Una vez que se quita la bisagra inferior (A) del soporte, retírela de la puerta del congelador y luego tire de la puerta del congelador hacia abajo para quitarla de labisagra del medio (B). PRECAUCIÓN Para evitar que la puerta del congelador secaiga, asegúrese de sujetar la puerta del congelador firmemente hasta que se retire deforma segura de la bisagra del medio (B).

9. Utilice un destornillador Phillips y una llave

de tubo (10 mm) para quitar los tornillos que sujetan la bisagra central (A).

10. Vuelva a montarla en el orden opuesto

al desmontaje después de reemplazar labisagra superior, media y / o inferior. PRECAUCIÓN

• Asegúrese de que los conectores de los cables estén conectados correctamente.
