NÁVOD K OBSLUZE RB29FSRNDBC SAMSUNG

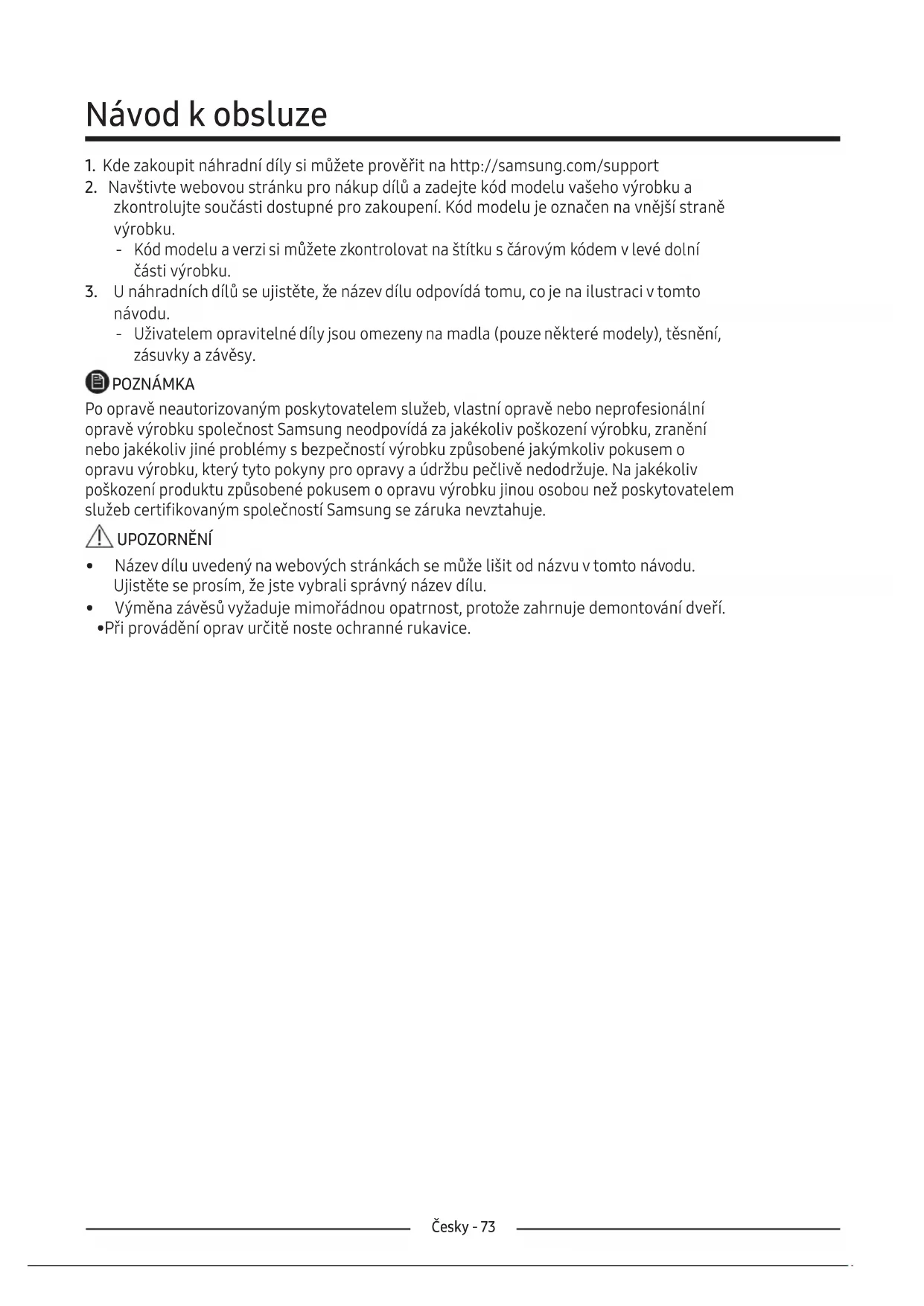

1. Kde zakoupit náhradní díly si můžete prověřit na http://samsung.com/support

2. Navštivte webovou stránku pro nákup dílů a zadejte kód modelu vašeho výrobku a

zkontrolujte součásti dostupné pro zakoupení. Kód modelu je označen na vnější straně výrobku. ‐ Kód modelu a verzi si můžete zkontrolovat na štítku s čárovým kódem v levé dolní části výrobku.

3. U náhradních dílů se ujistěte, že název dílu odpovídá tomu, co je na ilustraci v tomto

návodu. ‐ Uživatelem opravitelné díly jsou omezeny na madla (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě neautorizovaným poskytovatelem služeb, vlastní opravě nebo neprofesionální opravě výrobku společnost Samsung neodpovídá za jakékoliv poškození výrobku, zranění nebo jakékoliv jiné problémy s bezpečností výrobku způsobené jakýmkoliv pokusem o opravu výrobku, který tyto pokyny pro opravy a údržbu pečlivě nedodržuje. Na jakékoliv poškození produktu způsobené pokusem o opravu výrobku jinou osobou než poskytovatelem služeb certifikovaným společností Samsung se záruka nevztahuje. UPOZORNĚNÍ

• Název dílu uvedený na webových stránkách se může lišit od názvu v tomto návodu. Ujistěte se prosím, že jste vybrali správný název dílu.

• Výměna závěsů vyžaduje mimořádnou opatrnost, protože zahrnuje demontování dveří.

• Při provádění oprav určitě noste ochranné rukavice.Česky - 74 Aktuální zobrazení a předpokládané díly chladničky se mohou lišit v závislosti na modelu a zemi.

Madla (pouze příslušné modely)

Štítek s čárovým kódem

04Česky - 75 Výměna madla Potřebné nástroje (nejsou součástí dodávky) Demontování madla POZNÁMKA Tento postup platí pro chladničku i mrazničku. Název modelu vypadá nějak takto: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* To, co nahrazuje hvězdičky, se může v závislosti na modelu lišit. Hvězdičky v kódu modelu označují variantní model a mohou v kódu modelu nahradit (0-9) nebo (A-Z). UPOZORNĚNÍ

• Při výměně madla dveří dávejte pozor, abyste nepoškrábali přední část dveří.

• Pevně madlo stiskněte u podpěr. Ujistěte se, že mezi podpěrami a dveřmi není mezera.

• Při připevňování madla pevně utáhněte šrouby.

• Před použitím výrobku zkontrolujte, zda je madlo správně upevněno. Šroubovák Phillips Plochý šroubovák

1. Pomocí plochého šroubováku sejměte

kryty šroubů. ‐ Po uvolnění madla nasaďte kryty šroubů zpět na otvory pro šrouby.

2. Pomocí křížového šroubováku Phillips

odšroubujte šrouby a madlo sejměte. POZNÁMKA Pomocí těchto šroubů upevněte madlo na opačné straně.

3. Nové madlo namontujte v obráceném

pořadí než při demontáži.Česky - 76 Výměna těsnění Výměna zásuvky UPOZORNĚNÍ Ujistěte se, že jste těsnění připojili napevno. Jinak může dojít k unikání studeného vzduchu z chladničky. UPOZORNĚNÍ Během montáže zkontrolujte, zda je zásuvka správně zasunuta do kolejnice. Demontáž těsnění Otevřete dvířka a sejměte z nich těsnění. Výměna těsnění Na dveře chladničky připevněte nové těsnění. Ujistěte se, že mezi novým těsněním a dveřmi není mezera. Demontáž zásuvky Jemně nadzvedněte přední část zásuvky avysuňte ji. Opětovné připevnění zásuvek Opětovné připevnění zásuvek probíhá v opačném pořadí než u příslušných kroků pro vyjmutí.Česky - 77 Výměna závěsu Potřebné nástroje (nejsou součástí dodávky) Šroubovák Phillips Plochý šroubovák Klíč 11 mm Nástrčný klíč 10 mm Nástrčný klíč 8 mm Klíč 10 mm Chcete-li vyměnit závěsy, musíte nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů položte na podlahu měkkou podložku, jako je lepenka, abynedošlo k poškrábání dveří při jejich položení.

• Protože se se závěsy musí zacházet opatrně a musí je vyměňovat dvě nebo více osob, doporučujeme vám zavolat si odborný technický servis.

• Pokud odstraníte závěs bez držení dveří, mohou dveře spadnout a způsobit zranění.

• Ujistěte se, zda je osa na závěsu pevně utažena.

• Zkontrolujte, zda je závěs pevně připevněn ke korpusu.

• Zkontrolujte, zda jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu dávejte pozor, abyste nepoškodili kabely. VÝSTRAHA

• Sklápění/pokládání chladničky vyžaduje minimálně 2 osoby.

• Před přehozením dveří odpojte napájecí kabel.Česky - 78 Přehození dveří POZNÁMKA U modelů s madly nejprve vyjměte madla. (Podrobné informace naleznete v části „Přehození polohy madla dveří (u modelů s tyčovými madly)“.)

1. Demontujte kryt kabelů na dveřích (1).

Demontujte krytku v prostoru dveří (2).

2. Demontujte závěs krytu a zatlačte na háček

‐ Vložte plochý šroubovák a dejte jej zpět ‐ Nadzvedněte kryt a zatlačte háček. (Dávejte pozor, abyste nepoškodili kabel závěsu krytu příliš silným zatlačením.) ‐ Demontujte jej zatlačením.

3. Odpojte kabelový konektor pro dveře

chladničky. ‐ Tento krok nemusí pro některé modely platit. UPOZORNĚNÍ Netahejte za konektory příliš silně.

‐ (Dávejte pozor, abyste při demontáži dveře neupustili.)Česky - 79

5. Sejměte dveře chladničky ze středního závěsu

opatrným nadzvednutím dveří přímo nahoru. UPOZORNĚNÍ Dveře jsou těžké, dávejte pozor, abyste se při demontáži nezranili.

6. Demontujte střední závěs odstraněním

šroubůpomocí křížového šroubováku s hlavou Phillips (+). UPOZORNĚNÍ Dvířka mrazničky mohou vypadnout dopředu, proto je prosím podepřete.

7. Sejměte dveře mrazničky ze spodního závěsu

opatrným nadzvednutím dveří přímo nahoru. UPOZORNĚNÍ Dveře jsou těžké, dávejte pozor, abyste se při demontáži nezranili.Česky - 80

8. Když dvířka mrazničky sedí na spodním

závěsu (A), pomalu vytáhněte spodní závěs (A) a vyjměte je z držáku na spodní straně chladničky. Jakmile je spodní závěs (A) odstraněn z držáku, vyjměte jej z dvířek mrazničky a potom stáhněte dvířka mrazničky dolů a sejměte je ze středního závěsu (B). UPOZORNĚNÍ Abyste zabránili pádu dvířek mrazničky, držtedvířka mrazničky pevně, dokud nebudou bezpečně odstraněna ze středního závěsu (B).

9. Pomocí šroubováku Phillips a nástrčného

klíče (10 mm) odšroubujte šrouby upevňující střední závěs (A).

10. Po výměně horního, středního a/nebo

spodního závěsu znovu namontujte vopačném pořadí než při demontáži. UPOZORNĚNÍ

• Zkontrolujte, zda jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu dávejte pozor, abyste nepoškodili kabely.Slovenčina - 81 Údržbový manuál

1. Kde kúpiť náhradné diely, môžete zistiť na http://samsung.com/support

2. Navštívte stránku nákupu dielov a zadajte kód modelu svojho produktu, čím

• Skontrolujte, či je pánt pevne pripojený ku skrinke.

3. Odpojte drôtový konektor chladničkových

pánte (A), pomaly potiahnite spodný pánt (A) na jeho odstránenie z držiaka na spodku chladničky. Po odstránení spodného pántu (A) z držiaka ho odstráňte z dverí mrazničky a potom potiahnite dvere mrazničky dolu zo stredového pántu (B). UPOZORNENIE Aby ste zabránili pádu dverí mrazničky, zabezpečte, aby ste držali dvere mrazničky pevne, až kým ich bezpečne neodstránite zo stredového pántu (B).

10. Znovu zmontujte v opačnom poradí
