INSTRUKCJA OBSŁUGI RB29FSRNDBC SAMSUNG

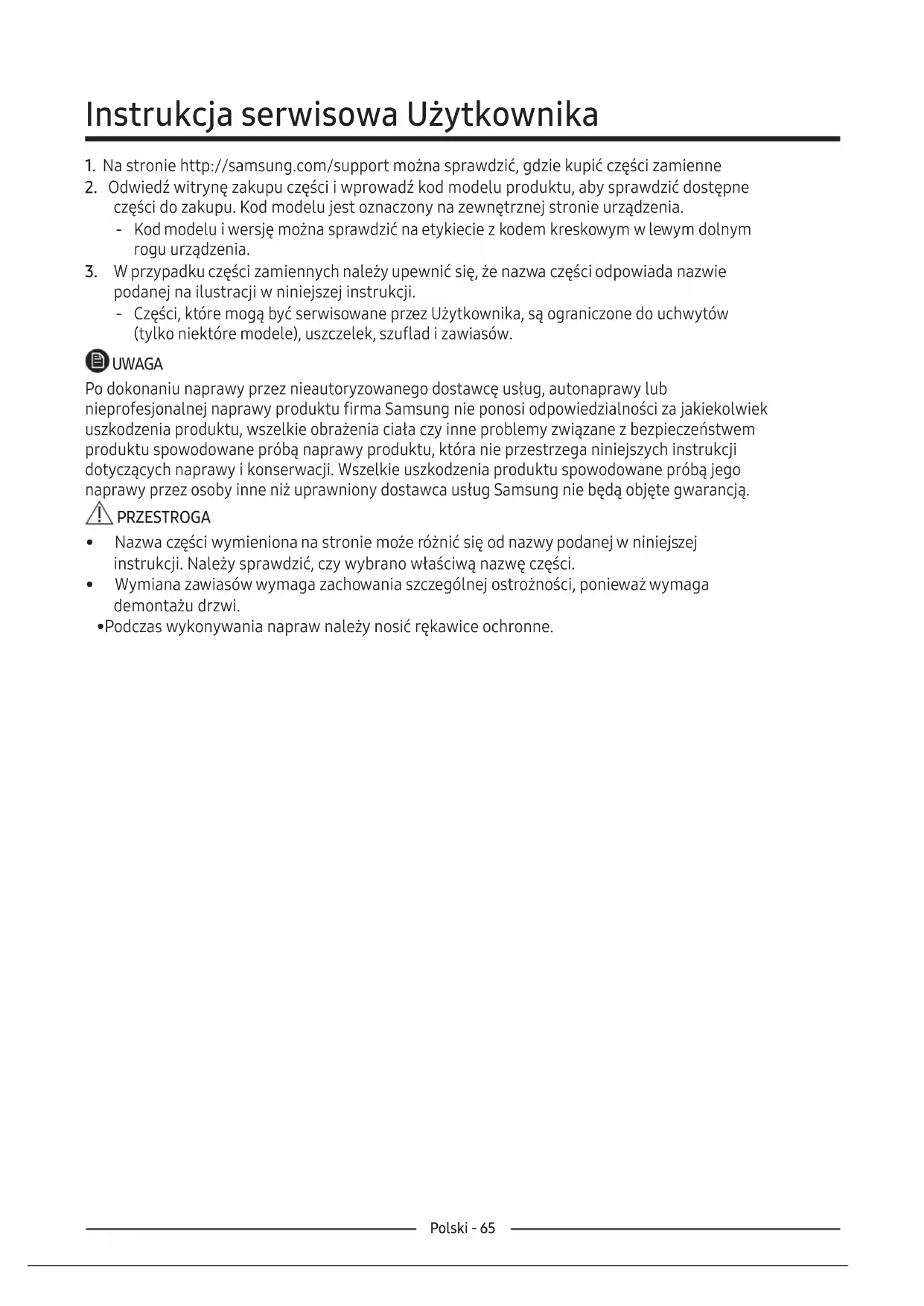

1. Na stronie http://samsung.com/support można sprawdzić, gdzie kupić części zamienne

2. Odwiedź witrynę zakupu części i wprowadź kod modelu produktu, aby sprawdzić dostępne

części do zakupu. Kod modelu jest oznaczony na zewnętrznej stronie urządzenia. ‐ Kod modelu i wersję można sprawdzić na etykiecie z kodem kreskowym w lewym dolnym rogu urządzenia.

3. W przypadku części zamiennych należy upewnić się, że nazwa części odpowiada nazwie

podanej na ilustracji w niniejszej instrukcji. ‐ Części, które mogą być serwisowane przez Użytkownika, są ograniczone do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów. UWAGA Po dokonaniu naprawy przez nieautoryzowanego dostawcę usług, autonaprawy lub nieprofesjonalnej naprawy produktu firma Samsung nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia produktu, wszelkie obrażenia ciała czy inne problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy produktu, która nie przestrzega niniejszych instrukcji dotyczących naprawy i konserwacji. Wszelkie uszkodzenia produktu spowodowane próbą jego naprawy przez osoby inne niż uprawniony dostawca usług Samsung nie będą objęte gwarancją. PRZESTROGA

• Nazwa części wymieniona na stronie może różnić się od nazwy podanej w niniejszej instrukcji. Należy sprawdzić, czy wybrano właściwą nazwę części.

• Wymiana zawiasów wymaga zachowania szczególnej ostrożności, ponieważ wymaga demontażu drzwi.

• Podczas wykonywania napraw należy nosić rękawice ochronne.Polski - 66 Rzeczywisty wygląd lodówki może się różnić w zależności od modelu i kraju.

Uchwyty (tylko stosowne modele)

Etykieta z kodem kreskowym

04Polski - 67 Wymiana uchwytu Wymagane narzędzia (poza zestawem) Aby odłączyć uchwyty UWAGA Ta procedura dotyczy zarówno lodówki, jak i zamrażarki. Nazwa modelu wygląda tak: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* gdzie gwiazdki wskazują wariant w zależności od modelu. Gwiazdka(y) w kodzie modelu wskazuje model wariantu i zastępuje (0-9) lub (A-Z) w kodzie modelu. PRZESTROGA

• Podczas wymiany uchwytu drzwi należy uważać, aby nie porysować frontu drzwi.

• Mocno naciśnij uchwyty przy wspornikach. Sprawdź, czy nie ma szczeliny między wspornikami adrzwiami.

• Podczas mocowania uchwytu mocno dokręć śruby.

• Przed rozpoczęciem korzystania z urządzenia należy sprawdzić, czy uchwyt jest mocno zamocowany. Śrubokręt krzyżakowy Śrubokręt płaski

1. Za pomocą wkrętaka z główką

śrubokręta wymontować osłony wkrętów. ‐ Po odłączeniu uchwytu ponownie zamocuj osłony śrub w otworach nawkręty.

2. Za pomocą śrubokręta krzyżakowego

wykręć wkręty i zdemontuj uchwyt. UWAGA Za pomocą tych wkrętów zamocuj uchwyt poprzeciwnej stronie.

3. Zamontuj nowy uchwyt w kolejności

odwrotnej do procedury demontażu.Polski - 68 Wymiana uszczelki Wymiana szuflady PRZESTROGA Upewnij się, że uszczelka jest prawidłowo zamocowaną. W przeciwnym razie z zamrażarki może uchodzić zimne powietrze. PRZESTROGA W trakcie montażu sprawdź, czy szuflada jest prawidłowo wsunięta do szyny. W celu wymontowania uszczelki otwórz drzwi i zdejmij uszczelkę z drzwi. Aby wymienić uszczelkę Załóż nową uszczelkę na drzwi zamrażarki. Sprawdź, czy nie ma szczelin między uszczelką a drzwiami. W celu wymontowania szuflady lekko unieś przód szuflady, a następnie wysuń ją. Aby ponownie zamontować szuflady Ponowne zamocowanie szuflad odbywa się w kolejności odwrotnej do czynności demontażu.Polski - 69 Wymiana zawiasu Wymagane narzędzia (poza zestawem) Śrubokręt krzyżakowy Śrubokręt płaski Klucz 11 mm Klucz nasadowy 10 mm Klucz nasadowy 8 mm Klucz 10 mm Aby wymienić zawiasy, najpierw należy wymontować drzwi. PRZESTROGA

• Podczas zdejmowania drzwi należy zachować szczególną ostrożność ze względu na ich ciężar.

• Przed wymianą zawiasów należy położyć na drzwiach miękką podkładkę jak np. tekturę, aby zapobiec zarysowaniu drzwi podczas ich opuszczania.

• Ponieważ z zawiasami należy obchodzić się ostrożnie, a ich wymieniana wymaga co najmniej dwóchosób, zaleca się kontakt z profesjonalną obsługą techniczną.

• Jeśli zawias zostanie wyjęty bez przytrzymania drzwi, może dojść do upadku drzwi lub osoby iobrażeń ciała.

• Sprawdzić, czy czop zawiasu jest dobrze spasowany z zawiasem.

• Sprawdzić, czy zawias jest mocno przymocowany do szafy urządzenia.

• Sprawdzić, czy złącza zasilania są prawidłowo podłączone.

• Należy uważać, aby nie uszkodzić przewodów podczas mocowania pokrywy górnej. OSTRZEŻENIE

• Przechylanie/układanie w pozycji poziomej chłodziarki wymaga co najmniej 2 osób.

• Przed odwróceniem drzwi należy odłączyć przewód zasilający.Polski - 70 Odwracanie drzwi UWAGA W przypadku modeli z uchwytami należy odwrócić te uchwyty. (Szczegółowe informacje znajdują się wrozdziale "Odwracanie położenia uchwytu drzwi (w przypadku modeli z uchwytami poręczowymi)".)

1. Wymontować osłonę przewodów (1).

Wymontować pokrywę przestrzeni drzwi (2).

2. Wymontować zawias pokrywy, aby wypchnąć

zaczep ‐ Włożyć wkrętak z główką śrubokręta iwyjmij z powrotem ‐ Unieść pokrywę i popchnąć hak (Uważać, aby nie uszkodzić przewodu zawiasu pokrywy przez zbyt mocne wypychanie) ‐ Demontaż przez wypchnięcie

3. Odłączyć złącze przewodów drzwi lodówki.

‐ Ten krok może nie dotyczyć niektórych modeli. PRZESTROGA Nie ciągnąć za złącza zbyt mocno.

‐ (Podczas demontażu drzwi należy uważać, aby ich nie upuścić.)Polski - 71

5. Zdemontować drzwi lodówki z dolnego zawiasu,

ostrożnie podnosząc drzwi prosto do góry. PRZESTROGA Drzwi są ciężkie, należy uważać, aby nie zranić się podczas zdejmowania drzwi.

6. Wymontować środkowy zawias, wykręcając

śruby śrubokrętem krzyżakowym (+). PRZESTROGA Drzwi zamrażarki mogą opaść do przodu, dlatego należy je podeprzeć.

7. Zdemontować drzwi z dolnego zawiasu,

ostrożnie podnosząc drzwi prosto do góry . PRZESTROGA Drzwi są ciężkie, należy uważać, aby nie zranić się podczas zdejmowania drzwi.Polski - 72

8. Gdy drzwi zamrażarki znajdują się na

dolnym zawiasie (A), powoli pociągnąć dolny zawias (A), aby wyjąć go z uchwytu na spodzie chłodziarki. Po wymontowaniu dolnego zawiasu (A) z uchwytu wymontować go z drzwiczek zamrażarki, a następnie pociągnąć w dół drzwiczki zamrażarki, aby wyjąć je ze środkowego zawiasu (B) . PRZESTROGA Aby zapobiec upadkowi drzwi zamrażarki, należy mocno przytrzymać drzwi zamrażarki, aż zostaną bezpiecznie zdjęte ze środkowego zawiasu (B).

9. Za pomocą śrubokręta krzyżakowego

iklucza nasadowego (10 mm) wykręcić śruby mocujące środkowy zawias (A).

10. Po wymianie górnego, środkowego i/lub

dolnego zawiasu zmontować je w kolejności odwrotnej do procedury demontażu. PRZESTROGA

• Sprawdzić, czy złącza zasilania są prawidłowo podłączone.

• Należy uważać, aby nie uszkodzić przewodów podczas mocowania górnejpokrywyČesky - 73 Návod k obsluze
