HASZNÁLATI ÚTMUTATÓ RB29FSRNDBC SAMSUNG

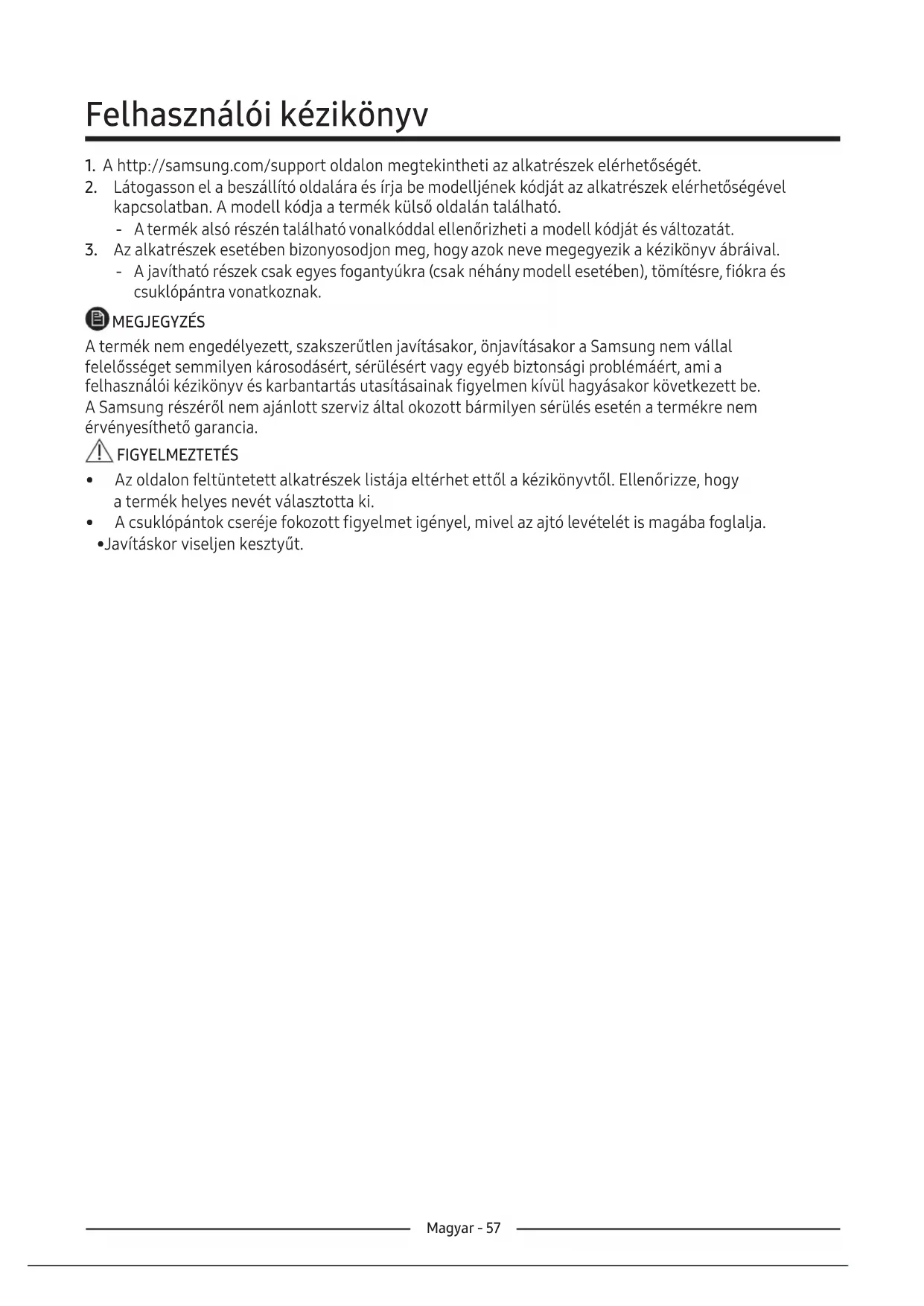

1. A http://samsung.com/support oldalon megtekintheti az alkatrészek elérhetőségét.

2. Látogasson el a beszállító oldalára és írja be modelljének kódját az alkatrészek elérhetőségével

kapcsolatban. A modell kódja a termék külső oldalán található. ‐ A termék alsó részén található vonalkóddal ellenőrizheti a modell kódját és változatát.

3. Az alkatrészek esetében bizonyosodjon meg, hogy azok neve megegyezik a kézikönyv ábráival.

‐ A javítható részek csak egyes fogantyúkra (csak néhány modell esetében), tömítésre, fiókra és csuklópántra vonatkoznak. MEGJEGYZÉS A termék nem engedélyezett, szakszerűtlen javításakor, önjavításakor a Samsung nem vállal felelősséget semmilyen károsodásért, sérülésért vagy egyéb biztonsági problémáért, ami a felhasználói kézikönyv és karbantartás utasításainak figyelmen kívül hagyásakor következett be. A Samsung részéről nem ajánlott szerviz által okozott bármilyen sérülés esetén a termékre nem érvényesíthető garancia. FIGYELMEZTETÉS

• Az oldalon feltüntetett alkatrészek listája eltérhet ettől a kézikönyvtől. Ellenőrizze, hogy atermék helyes nevét választotta ki.

• A csuklópántok cseréje fokozott figyelmet igényel, mivel az ajtó levételét is magába foglalja.

• Javításkor viseljen kesztyűt.Magyar - 58 A hűtőszekrény valós képe és alkatrészei eltérhetnekaz adott országtól és modelltől függően.

Fogantyúk (Csak egyes modellek)

04Magyar - 59 Fogantyúk cseréje Szükséges eszközök (nem biztosítottak) Fogantyúk levétele MEGJEGYZÉS Ez a folyamat a hűtő és fagyasztó mindkét oldalán kivitelezhető. A modell neve: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Amit a csillagok helyettesíteneka modelltől függően különbözhet. A csillag (csillagok) a modell kódján jelzi annak változatát és a kódban (0-9) vagy (A-Z) betűvel helyettesíthetők. FIGYELMEZTETÉS

• Az ajtó fogantyújának cseréjekor ügyeljen az ajtó épségére.

• A fogantyúkat óvatosannyomja meg a támaszoknál. Ellenőrizze, hogy ne legyen rés a támaszok és az ajtó között.

• A fogantyú felhelyezésekor húzza be a csavarokat.

• A termék használata előtt ellenőrizze a fogantyút. Philips csavarhúzó Lapos fejű csavarhúzó

1. A csavarok fedeleinek levételekor

használjon csavarhúzót. ‐ A fogantyú levétele után helyezze vissza a csavarok fedelét.

2. A fogantyú csavarjainak levételekor

használjon Philips csavarhúzót. MEGJEGYZÉS Ezeket a csavarokat használja a fogantyú ellentétes oldalra való felerősítésekor.

3. Az új fogantyút a szétszerelés fordított

sorrendjében szerelje fel.Magyar - 60 Kosár cseréje Fiók cseréje FIGYELMEZTETÉS Bizonyosodjon meg, hogy a keretet megfelelően rögzítette. Ellenkező esetben a hűtőből a hideg levegő szivároghat ki. FIGYELMEZTETÉS Ellenőrizze, hogy a szerelés során a fiók megfelelően legyen a sínre helyezve. Kosár levétele Nyissa ki az ajtót és az ajtóról vegye le akeretet. Kosár cseréje Az új keretet helyezze a hűtő ajtajára. Ellenőrizze, hogy az új keret és az ajtó között ne legyen hézag. Fiók eltávolítása Finoman emelje fel a fiók elejét és húzzakifelé. Fiókok visszahelyezése A fiókok visszahelyezése az eltávolítás fordított sorrendje szerint történik.Magyar - 61 Csuklópántcseréje Szükséges eszközök (nem biztosítottak) Philips csavarhúzó Lapos fejű csavarhúzó 11 mm-es csavarkulcs 10 mm-es csőkulcs 8 mm-es csőkulcs 10 mm-es csavarkulcs A csuklópántok cseréjéhez először az ajtót kell levenni. FIGYELMEZTETÉS

• Az ajtók levételekor fokozott figyelmet kell szentelni a súlynak.

• A csuklópántok cseréjekor helyezzen puha anyagot az ajtóra, nehogy azmegkarcolódjon.

• A csuklópántokkal óvatosan kell bánni és két másik embernek kell azt kicserélni, ezért ajánlott szakembert hívni.

• Ha a pántot az ajtó megtámasztása nélkül cseréli le, az ajtó leeshet vagy sérülést okozhat.

• A csuklópánton a tengelyt alaposan meg kell húzni.

• Ellenőrizze, hogy a csuklópánt megfelelően illeszkedik a szekrényhez.

• A vezeték csatlakozóit is megfelelően kell csatlakoztatni.

• A fedél rögzítésekor ügyeljen a vezetékek épségére. FIGYELMEZTETÉS

• A hűtő billentéséhez/megdöntéséhez legalább 2 személy szükséges.

• Az ajtók megfordításakor húzza ki a vezetéket a hálózatból.Magyar - 62 Ajtó megfordítása MEGJEGYZÉS A fogantyúkkal ellátott modelleknél először a fogantyúkat cserélje fel. (Részletesebb információkért lásd “Ajtó fogantyújának cseréje (Fogantyúkkal ellátott modellek) részt.)

1. Távolítsa el az ajtó kábel burkolatát (1).

Szerelje le az ajtónyílás takaró lemezt (2).

2. Távolítsa el a csuklópántot a kampó

eltolásával. ‐ Használjon lapos fejű csavarhúzót éshelyezze vissza. ‐ Emelje fel a fedelet és nyomja meg a kampót (Ügyeljen az épségére) ‐ Nyomás általi szétszedés

3. Kapcsolja széta hűtő ajtajának vezetékét.

‐ Ez a lépés néhány modellnél nem alkalmazható. FIGYELMEZTETÉS A csatlakozókat ne húzza meg túl erősen.

4. Vegye ki a csavarokat.

‐ (Legyen óvatos, nehogy az ajtó szétszedéskor leessen.)Magyar - 63

5. A hűtő ajtaját a középső pántról óvatosan és

egyenesen felemelve vegye le. FIGYELMEZTETÉS Azajtó nehéz, ezért legyen óvatos nehogy annak eltávolításakor sérülést okozzon.

6. A középső csuklópánt leszereléséhez Philips (+)

fejű csavarhúzóval lazítsa meg a csavarokat. FIGYELMEZTETÉS A fagyasztó ajtaja előre eshet, ezért támassza meg.

7. Távolítsa el a fagyasztó ajtaját az alsó

csuklópántról való óvatos leemeléssel. FIGYELMEZTETÉS Az ajtó nehéz, ezért ügyeljen arra, nehogy annak eltávolításakorsérülést szenvedjen.Magyar - 64

8. Haa fagyasztó ajtaja az alsó zsanéron (A)

ül, lassan húzza meg az alsó csuklópántot (A), hogy eltávolítsa azt a hűtőszekrény alján levő tartóból. Ha az alsó csuklópánt lekerült a tartóról, vegye le a fagyasztó ajtajáról, majd az ajtót húzza lefelé, hogylevegye a középső pántról is (B). FIGYELMEZTETÉS Az ajtó leesésének megakadályozásához a fagyasztó ajtaját tartani kell addig, amíg biztonságosan nem lesz levéve a középső csuklópántról (B).

9. A középső csuklópánt csavarjainak

eltávolításához (A) használjon Philips csavarhúzótés 10 mm-es csőkulcsot.

10. A fedél ráhelyezése után a szétszerelés

fordított sorrendje szerint szerelje össze afelső, középső és/vagy alsó pántot. FIGYELMEZTETÉS

• Ellenőrizze a vezetékek helyes csatlakoztatását.

• A fedél rögzítésekor ügyeljen a vezetékek épségére.Polski - 65 Instrukcja serwisowa Użytkownika
