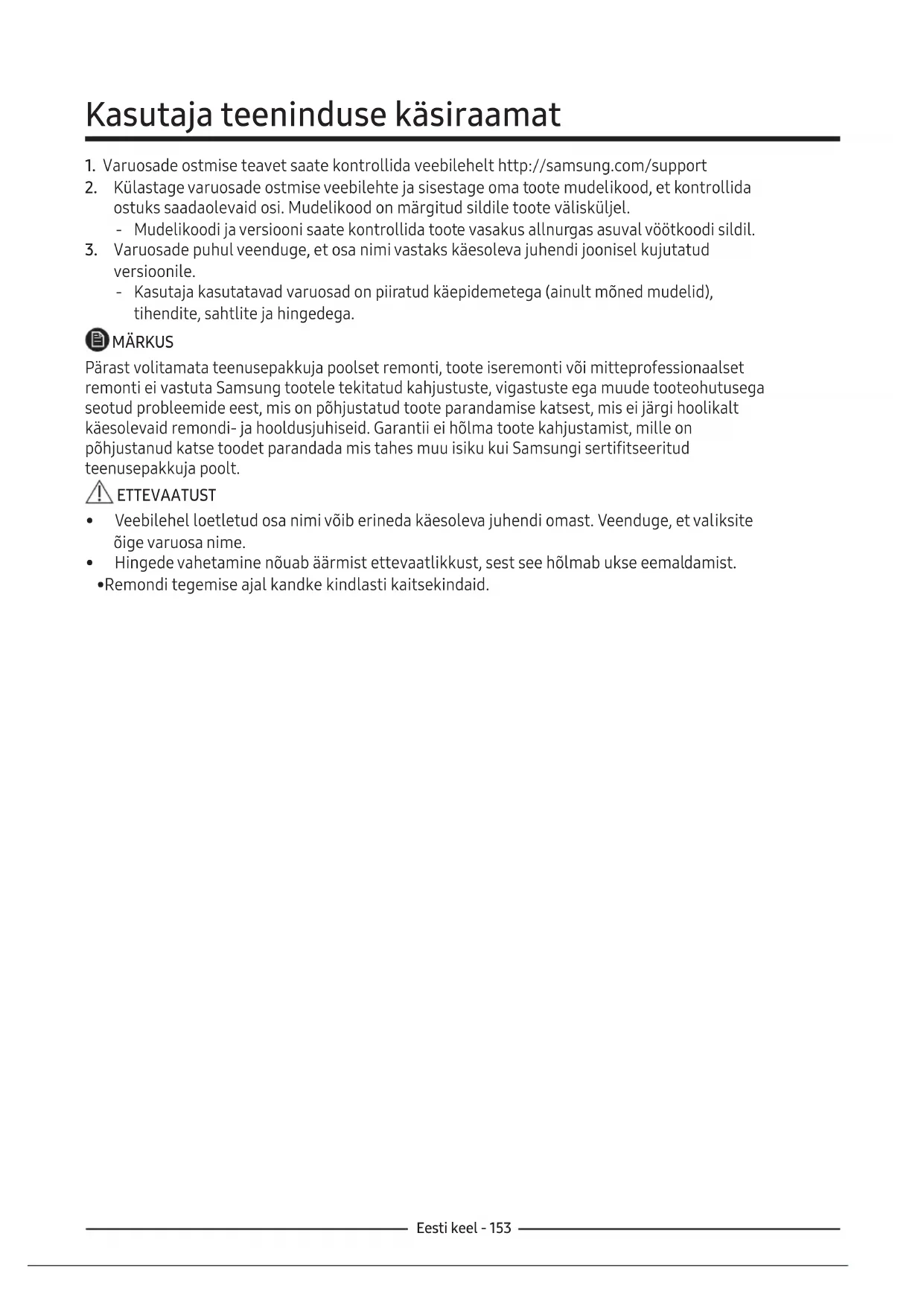

KASUTUSJUHEND RB29FSRNDBC SAMSUNG

2. Külastage varuosade ostmise veebilehte ja sisestage oma toote mudelikood, et kontrollida

ostuks saadaolevaid osi. Mudelikood on märgitud sildile toote välisküljel. ‐ Mudelikoodi ja versiooni saate kontrollida toote vasakus allnurgas asuval vöötkoodi sildil.

3. Varuosade puhul veenduge, et osa nimi vastaks käesoleva juhendi joonisel kujutatud

versioonile. ‐ Kasutaja kasutatavad varuosad on piiratud käepidemetega (ainult mõned mudelid), tihendite, sahtlite ja hingedega. MÄRKUS Pärast volitamata teenusepakkuja poolset remonti, toote iseremonti või mitteprofessionaalset remonti ei vastuta Samsung tootele tekitatud kahjustuste, vigastuste ega muude tooteohutusega seotud probleemide eest, mis on põhjustatud toote parandamise katsest, mis ei järgi hoolikalt käesolevaid remondi- ja hooldusjuhiseid. Garantii ei hõlma toote kahjustamist, mille on põhjustanud katse toodet parandada mis tahes muu isiku kui Samsungi sertifitseeritud teenusepakkuja poolt. ETTEVAATUST

• Veebilehel loetletud osa nimi võib erineda käesoleva juhendi omast. Veenduge, et valiksite õige varuosa nime.

• Hingede vahetamine nõuab äärmist ettevaatlikkust, sest see hõlmab ukse eemaldamist.

• Remondi tegemise ajal kandke kindlasti kaitsekindaid.Eesti keel - 154 Külmiku tegelik pilt ja esitatud osad võivad erineda, sõltuvalt mudelist ja riigist.

Käepidemed (ainult asjakohased mudelid)

04Eesti keel - 155 Käepideme vahetamine Vajalikud tööriistad (pole kaasas) Käepidemete lahti võtmiseks MÄRKUS See protseduur kehtib nii külmiku kui ka sügavkülmiku kohta. Mudeli nimi näeb välja selline: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Tärnide asendaja võib mudelist sõltuvalt muutuda. Tärn(id) mudelikoodis tähistab (tähistavad) mudeli varianti ja võivad mudelikoodis asendada (0–9) või (A – Z). ETTEVAATUST

• Uksekäepideme vahetamisel jälgige, et te ukse esiosa ei kriibiks.

• Vajutage käepidemeid tugede kohal korralikult. Veenduge, et tugede ja ukse vahel ei oleks pilu.

• Käepideme kinnitamisel pingutage kruvid tugevalt.

• Enne toote kasutamist veenduge, et käepide oleks kindlalt kinnitatud. Philipsi kruvikeeraja Lamepeaga kruvikeeraja

1. Kasutage kruvikatete eemaldamiseks

lamepeaga kruvikeerajat. ‐ Pärast käepideme eemaldamist kinnitage kruvikatted tagasi kruviaukudesse.

2. Kruvide ja käepideme eemaldamiseks

kasutage Phillipsi kruvikeerajat. MÄRKUS Nende kruvide abil kinnitage käepide vastasküljel.

3. Paigaldage uus käepide lahtimonteerimisele

vastupidises järjekorras.Eesti keel - 156 Tihendi asendamine Sahtli asendamine ETTEVAATUST Veenduge, et kinnitaksite tihendi kindlalt. Vastasel juhul võib külmkapist pärinev külm õhk lekkida. ETTEVAATUST Veenduge, et sahtel oleks monteerimise ajal korralikult soonde sisestatud. Tihendi eemaldamine Avage uks ja eemaldage ukselt tihend. Tihendi asendamine Kinnitage uus tihend külmkapi ukse külge. Veenduge, et uue tihendi ja ukse vahel ei oleks pilu. Sahtli eemaldamine Tõstke ettevaatlikult sahtli esiosa üles ja libistage see välja. Sahtlite uuesti kinnitamine Sahtlite kinnitamine järgib nende vastavatele eemaldamissammudele vastupidist järjekorda.Eesti keel - 157 Hinge asendamine Vajalikud tööriistad (pole kaasas) Philipsi kruvikeeraja Lamepeaga kruvikeeraja 11 mm mutrivõti 10 mm silmusvõti 8 mm silmusvõti 10 mm mutrivõti Hingede asendamiseks peate kõigepealt uksed eemaldama. ETTEVAATUST

• Uste eemaldamisel olge äärmiselt ettevaatlik, sest uksed on rasked.

• Enne hingede väljavahetamist pange uksekriimustuste vältimiseks põrandale pehme alus, näiteks papp.

• Kuna hingesid tuleb hoolikalt käsitseda ja asendada kahe või enama isiku abil, soovitame teil kutsuda professionaalse tehnilise teenistuse.

• Kui eemaldate hinge ilma ust kinni hoidmata, võib uks kukkuda ja põhjustada vigastusi.

• Veenduge, et võll oleks hingel korralikult pingutatud.

• Veenduge, et hing oleks kindlalt kapi külge kinnitatud.

• Veenduge, et juhtmekonnektorid oleksid õigesti ühendatud.

• Olge ettevaatlik, et mitte kahjustada juhtmeid ülemise katte kinnitamisel. HOIATUS

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt 2 inimest.

• Enne uste avamissuundade vahetamist ühendage toitejuhe lahti.Eesti keel - 158 Ukse avamissuuna vahetamine MÄRKUS Käepidemega mudelite puhul pöörake käepidemed esmalt tagurpidi. (Üksikasjaliku teabe saamiseks vaadake jaotist „Uksekäepidemete asendi tagurpidi pööramine (tugedega käepidemega mudelid)”.)

1. Eemaldage ukse kaablikate (1).

Demonteerige ukse kattepilu (2).

2. Haagi surumiseks eemaldage hinge kate

‐ Sisestage lamepeaga kruvikeeraja ja pange see tagasi ‐ Suruge kate üles ja lükake haaki (vältige hinge kaabli kahjustamist liiga tugevalt surudes) ‐ Demonteerige see surudes

3. Ühendage külmkapi ukse juhtmestik lahti.

‐ See samm ei pruugi teatud mudelite puhul kehtida. ETTEVAATUST Ärge tõmmake pistikuid liiga tugevalt.

4. Eemaldage kruvid.

‐ (Olge ettevaatlik, et lahti võtmisel uks maha ei kukuks.)Eesti keel - 159

5. Eemaldage külmiku uks keskmiselt hingelt,

tõstes ukse ettevaatlikult otse üles. ETTEVAATUST Uks on raske, hoiduge ukse eemaldamisel enda vigastamisest.

6. Võtke keskmine hing lahti, eemaldades kruvid

kruvikeerajaga Phillips Head (+). ETTEVAATUST Sügavkülmiku uks võib ettepoole kukkuda, seepärast toetage ust.

7. Eemaldage sügavkülmiku uks alumiselt hingelt,

tõstes ukse ettevaatlikult otse üles. ETTEVAATUST Uks on raske, hoiduge ukse eemaldamisel enda vigastamisest.Eesti keel - 160

8. Kui sügavkülmiku uks asub alumisel

hingel (A), tõmmake aeglaselt alumist hinge (A), et see külmiku põhjas olevast hoidikust eemaldada. Kui alumine hing (A) on hoidikust eemaldatud, eemaldage see sügavkülmiku ukse küljest ja tõmmake sügavkülmiku ust allapoole, et see keskmiselt hingelt (B) eemaldada. ETTEVAATUST Sügavkülmiku ukse kukkumise vältimiseks hoidke sügavkülmiku ust kindlalt kinni, kuni see eemaldatakse turvaliselt keskmiselt hingelt (B).

9. Keskmise hinge (A) kinnituskruvide

eemaldamiseks kasutage Phillipsi kruvikeerajat ja silmusvõtit (10 mm).

10. Pärast ülemise, keskmise ja/või alumise

hinge vahetamist monteerige uuesti lahtivõtmisele vastupidises järjekorras. ETTEVAATUST

• Veenduge, et juhtmekonnektorid oleksid õigesti ühendatud.
