KASUTUSJUHEND RB34A7B5C38W SAMSUNG

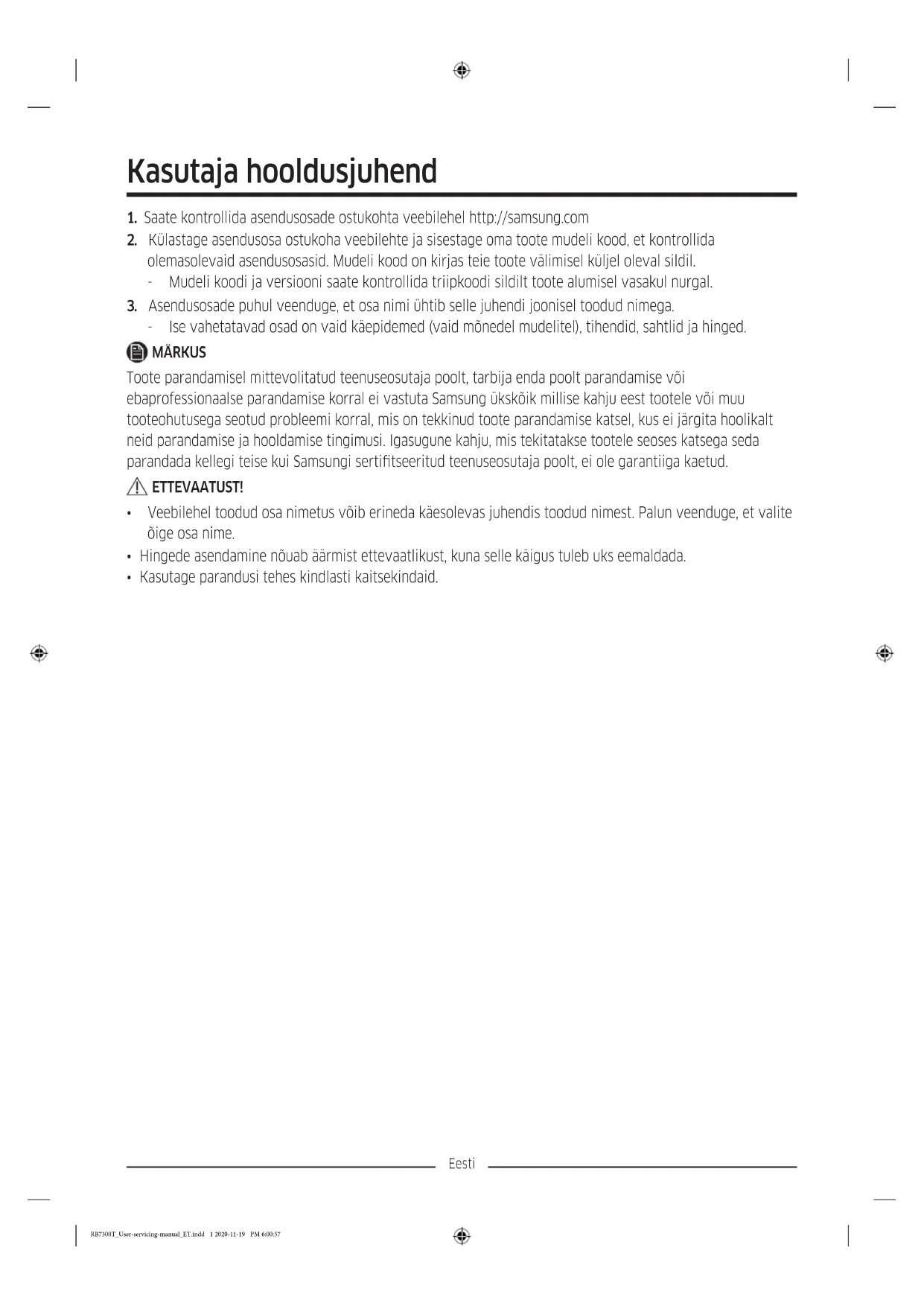

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com

2. Külastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et kontrollida

olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil. - Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.

3. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.

- Ise vahetatavad osad on vaid käepidemed (vaid mõnedel mudelitel), tihendid, sahtlid ja hinged. MÄRKUS Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung ükskõik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud. ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.

• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.

• Kasutage parandusi tehes kindlasti kaitsekindaid. RB7300T_User-servicing-manual_ET.indd 1 2020-11-19 PM 6:00:57Eesti Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

01 Ülemine hing 02 Tihend 03 Sahtel 04 Käepidemed (ainult teatud mudelitel) 05 Keskmine hing 06 Triipkoodi silt 07 Alumine hing RB7300T_User-servicing-manual_ET.indd 2 2020-11-19 PM 6:00:57Eesti Käepideme asendamine Mudeli nimi näeb välja selline: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2**** See, mis tärnide asemel on, võib sõltuvalt mudelist erineda. Tärn(id) mudeli koodis viitavad mudeli variandile ja võivad mudeli koodis asendada (0-9) või (A-Z). ETTEVAATUST!

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.

• Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei oleks vahet.

• Käepidet kinnitades keerake kruvid tugevalt kinni.

• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni. Vajalikud tööriistad (pole kaasas) Ristpeakruvikeeraja Lamepeakruvikeeraja Käepidemete eemaldamine MÄRKUS See protseduur kehtib nii külmiku kui ka sügavkülmiku kohta.

1. Kasutage kruvikatete eemaldamiseks

lamepeakruvikeerajat. - Pärast käepideme eemaldamist kinnitage kruvikatted tagasi kruviaukudele.

2. Kasutage kruvide ja käepideme eemaldamiseks

ristpeakruvikeerajat. MÄRKUS Kasutage neid kruvisid käepideme vastasküljele kinnitamiseks.

3. Paigaldage uus käepide lahtivõtmise suunistele

vastupidises järjekorras. RB7300T_User-servicing-manual_ET.indd 3 2020-11-19 PM 6:01:08Eesti Tihendi asendamine ETTEVAATUST! Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla. Tihendi eemaldamiseks Avage luuk ja eemaldage tihend ukse küljest. Tihendi asendamiseks Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet. Sahtli asendamine ETTEVAATUST! Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud. Sahtli eemaldamiseks Tõstke veidi sahtli esiotsa ja libistage see välja. Sahtlite tagasipanek Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras. RB7300T_User-servicing-manual_ET.indd 4 2020-11-19 PM 6:01:09Eesti Hinge asendamine Hingede asendamiseks tuleb esmalt uks eemaldada. ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.

• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.

• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.

• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.

• Veenduge, et võll oleks hingel tugevalt kinni.

• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.

• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks. HOIATUS

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.

• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust. Vajalikud tööriistad (pole kaasas) Ristpeakruvikeeraja Lamepeakruvikeeraja 11 mm mutrivõti 10 mm padrunvõti 8 mm padrunvõti 10 mm mutrivõti RB7300T_User-servicing-manual_ET.indd 5 2020-11-19 PM 6:01:09Eesti Uksepoolsuse vahetamine MÄRKUS Käepidemega mudelite puhul vahetage kõigepealt käepideme asend. (Üksikasjaliku teabe saamiseks vt jaotist „Käepideme asendamine (kangkäepidemega mudelitel)“.)

1. Kui uks on suletud, eemaldage

ristpeakruvikeerajaga ülemise katte (A) kinnituskruvid.

2. Tõstke ülemine kate (A) õrnalt üles ja asetage see

külmkapi otsa. - Olge ülemise katte (A) tõstmisel ettevaatlik. Selle alla on kinnitatud juhe.

3. Eemaldage peamise katte alt hoidikust juhe ja

juhtmeühendused. - See samm ei pruugi mõne mudeli puhul kehtida. ETTEVAATUST! Ärge tõmmake ühendusi liiga kõvasti.

4. Ühendage juhtmeühendus (A) lahti.

- See samm ei pruugi mõne mudeli puhul kehtida. RB7300T_User-servicing-manual_ET.indd 6 2020-11-19 PM 6:01:10Eesti

5. Eemaldage padrunvõtmega (8 mm) ülemise hinge

(A) kinnituskruvid. ETTEVAATUST! Külmiku ukse kukkumise vältimiseks hoidke seda kruvide eemaldamise ajal tugevasti kinni.

6. Avage külmiku uks ja seejärel tõstke seda, et see

keskmiselt hingelt eemaldada. Hoidke ust kindlas kohas. ETTEVAATUST! Uks on raske. Kahjustuste või vigastuste vältimiseks olge ukse eemaldamisel väga ettevaatlik.

7. Avage sügavkülmiku uks ja seejärel eemaldage

8. Kui sügavkülmiku uks toetub alumisele hingele

(A), tõmmake aeglaselt alumist hinge (A), et see külmiku all olevast hoidikust välja võtta. Kui alumine hing (A) on hoidikust välja võetud, eemaldage see sügavkülmiku ukse küljest ja seejärel tõmmake sügavkülmiku uks alla, et see keskmiselt hingelt (B) eemaldada. ETTEVAATUST! Sügavkülmiku ukse kukkumise vältimiseks hoidke seda keskmiselt hingelt (B) eemaldamise ajal tugevasti kinni.

9. Eemaldage ristpeakruvikeeraja ja padrunvõtmega

(10 mm) keskmise hinge (A) kinnituskruvid.

10. Pärast ülemise, keskmise ja/või alumise hinge

asendamist paigaldage uuesti tagasi lahtivõtmisele vastupidises järjekorras. ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.
