BRUGSANVISNING RB34A7B5C38W SAMSUNG

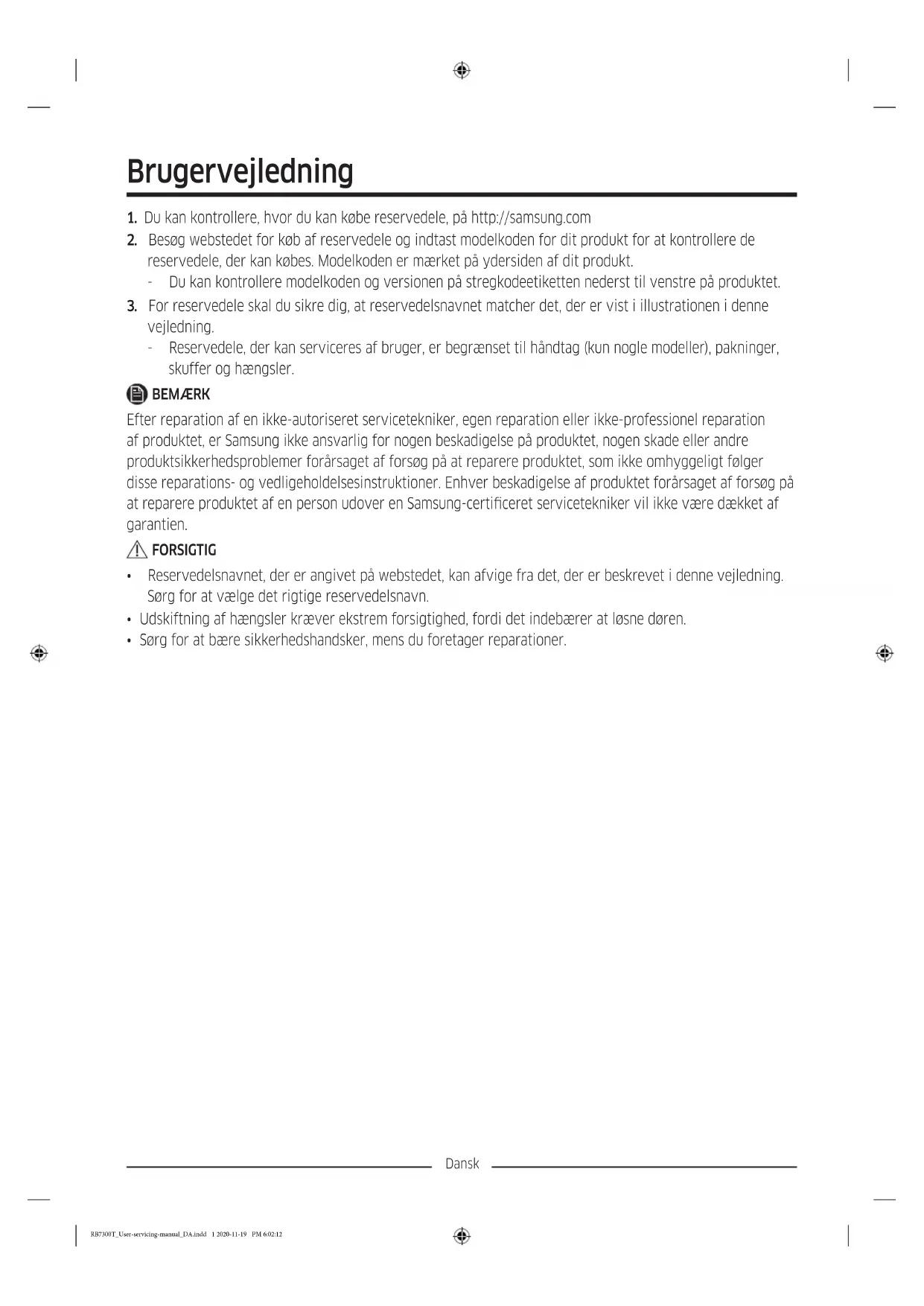

1. Du kan kontrollere, hvor du kan købe reservedele, på http://samsung.com

2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at kontrollere de

reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt. - Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.

3. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i illustrationen i denne

vejledning. - Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler. BEMÆRK Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke-professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certiceret servicetekniker vil ikke være dækket af garantien. FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.

• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.

• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer. RB7300T_User-servicing-manual_DA.indd 1 2020-11-19 PM 6:02:12Dansk Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

01 Øverste hængsel 02 Pakning 03 Skuffe 04 Håndtag (kun relevante modeller) 05 Midterste hængsel 06 Stregkodeetiket 07 Nederste hængsel RB7300T_User-servicing-manual_DA.indd 2 2020-11-19 PM 6:02:12Dansk Udskiftning af håndtag Modelnavnet ser sådan ud: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2**** Hvad der erstatter stjernerne kan variere afhængigt af modellen. Stjerne(r) i modelkoden angiver en variantmodel og kan erstatte (0-9) eller (A-Z) i modelkoden. FORSIGTIG

• Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren.

• Pres på håndtagene ved fødderne. Sørg for, at der ikke er noget mellemrum mellem fødderne og døren.

• Skru skruerne godt fast, når du fastgør håndtaget.

• Kontrollér, at håndtaget sidder godt fast, før du bruger produktet. Krævede værktøjer (medfølger ikke) Stjerneskruetrækker Skruetrækker med ad kærv Sådan afmonteres håndtagene BEMÆRK Denne procedure gælder for både køleskabs- og fryserrummet.

1. Brug en skruetrækker med ad kærv til at erne

skruedækslerne. - Sæt skruedækslerne tilbage på skruehullerne efter afmontering af håndtaget.

2. Brug en stjerneskruetrækker for at erne

skruerne og afmontere håndtaget. BEMÆRK Brug disse skruer til at fastgøre håndtaget på den modsatte side.

3. Montér det nye håndtag i omvendt rækkefølge

af afmonteringen. RB7300T_User-servicing-manual_DA.indd 3 2020-11-19 PM 6:02:23Dansk Udskiftning af pakning FORSIGTIG Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække. Sådan ernes pakningen Åbn døren, og ern pakningen fra døren. Sådan udskiftes pakningen Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren. Udskiftning af skuffe FORSIGTIG Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen. Sådan ernes skuffen Løft forsigtigt forsiden af skuffen op, og træk den ud. Sådan monteres skufferne igen Genmontering af skufferne følger den omvendte rækkefølge af deres respektive ernelsestrin. RB7300T_User-servicing-manual_DA.indd 4 2020-11-19 PM 6:02:24Dansk Udskiftning af hængsel For at udskifte hængslerne skal du først erne dørene. FORSIGTIG

• Når du erner dørene, skal du være meget forsigtig, da dørene er tunge.

• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridser på døren, når du sætter dørene ned.

• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller ere personer, anbefaler vi dig at ringe efter professionel teknisk service.

• Hvis du erner hængslet uden at holde døren, kan døren falde ned og forårsage skader.

• Sørg for, at akslen er strammet ordentligt på hængslet.

• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet. ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.

• Tag strømstikket ud af køleskabet, før du vender dørene. Krævede værktøjer (medfølger ikke) Stjerneskruetrækker Skruetrækker med ad kærv 11 mm fastnøgle 10 mm topnøgle 8 mm topnøgle 10 mm fastnøgle RB7300T_User-servicing-manual_DA.indd 5 2020-11-19 PM 6:02:24Dansk Vending af døren BEMÆRK For modeller med håndtag skal håndtagene vendes først. (Der ndes detaljerede oplysninger i afsnittet “Udskiftning af håndtag (for modeller med tærskelhåndtag)”.)

1. Luk fryserdøren, og brug en stjerneskruetrækker

2. Løft forsigtigt topdækslet (A), og læg det oven på

køleskabet. - Vær forsigtig, når du løfter topdækslet (A). Der er en ledning tilsluttet under det.

3. Fjern ledningen og ledningsstikket placeret på

holderen under topdækslet. - Dette trin gælder muligvis ikke for nogle modeller. FORSIGTIG Undgå at trække for hårdt i stikket.

4. Frakobl ledningsstikket (A).

- Dette trin gælder muligvis ikke for nogle modeller. RB7300T_User-servicing-manual_DA.indd 6 2020-11-19 PM 6:02:26Dansk

5. Brug en topnøgle (8 mm) til at erne skruerne, der

fastholder det øverste hængsel (A). FORSIGTIG For at forhindre, at køleskabsdøren vælter, skal du sørge for at holde godt fast på køleskabsdøren, mens du erner det øverste hængsel.

6. Løft døren for at erne den fra det midterste

hængsel. Opbevar døren på et sikkert sted. FORSIGTIG Døren er tung. For at forhindre skade eller personskade skal du være forsigtig, når du erner døren.

7. Åbn fryserdøren, og brug en topnøgle (8 mm) til

8. Med fryserdøren siddende på det nederste

hængsel (A), trækkes langsomt i nederste hængsel (A) for at erne det fra holderen i bunden af køleskabet. Når det nederste hængsel (A) er ernet fra holderen, ernes det fra fryserdøren, og derefter trækkes fryserdøren ned for at erne den fra det midterste hængsel (B). FORSIGTIG For at forhindre fryserdøren i at falde, skal du sørge for at holde godt fast på fryserdøren, indtil den er ernet sikkert fra det midterste hængsel (B).

9. Brug en stjerneskruetrækker og topnøgle (10 mm)

til at erne skruerne, der fastholder det midterste hængsel (A).

10. Genmontér i den modsatte rækkefølge for

afmontering efter udskiftning af det øverste, midterste og/eller nederste hængsel. FORSIGTIG

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet RB7300T_User-servicing-manual_DA.indd 8 2020-11-19 PM 6:02:27Norsk Brukerhåndbok
