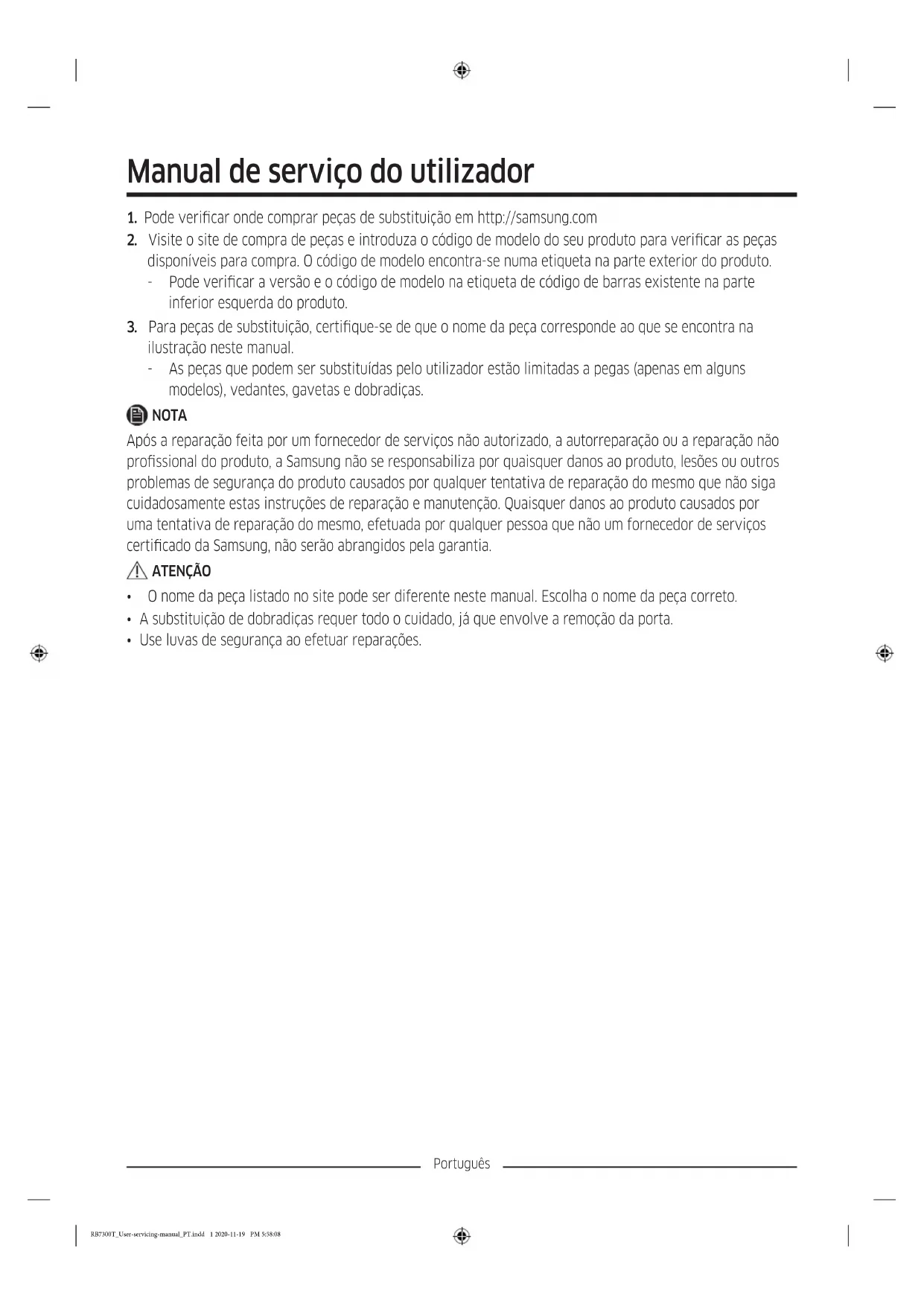

MANUAL DE UTILIZADOR RB34A7B5C38W SAMSUNG

1. Pode vericar onde comprar peças de substituição em http://samsung.com

2. Visite o site de compra de peças e introduza o código de modelo do seu produto para vericar as peças

disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto. - Pode vericar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

3. Para peças de substituição, certique-se de que o nome da peça corresponde ao que se encontra na

ilustração neste manual. - As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças. NOTA Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não prossional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certicado da Samsung, não serão abrangidos pela garantia. ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.

• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.

• Use luvas de segurança ao efetuar reparações. RB7300T_User-servicing-manual_PT.indd 1 2020-11-19 PM 5:58:08Português Esta imagem pode diferir das peças do frigoríco fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Vedante 03 Gaveta 04 Pegas (apenas em modelos aplicáveis) 05 Dobradiça central 06 Etiqueta de código de barras 07 Dobradiça inferior RB7300T_User-servicing-manual_PT.indd 2 2020-11-19 PM 5:58:08Português Substituição da pega O nome do modelo tem o seguinte formato: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2**** O que substitui os asteriscos pode diferir, dependendo do modelo. Os asteriscos no código de modelo indicam um modelo variante e podem substituir (0-9) ou (A-Z) no código de modelo. ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.

• Pressione rmemente as pegas nos suportes. Certique-se de que não existe folga entre os suportes e a porta.

• Aperte rmemente os parafusos ao xar a pega.

• Verique se a pega está rmemente xa antes de utilizar o produto. Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Remoção das pegas NOTA Este procedimento aplica-se aos compartimentos do frigoríco e congelador.

1. Utilize uma chave de fendas para retirar as

tampas dos parafusos. - Após soltar a pega, xe as tampas dos parafusos novamente nos respetivos orifícios.

2. Utilize uma chave Phillips para retirar os

desmontagem pela ordem inversa. RB7300T_User-servicing-manual_PT.indd 3 2020-11-19 PM 5:58:20Português Substituição do vedante ATENÇÃO Fixe o vedante rmemente. Se não o zer, poderá haver uma fuga de ar frio do frigoríco. Remoção do vedante Abra a porta e remova o vedante da porta. Substituição do vedante Anexe um novo vedante à porta do frigoríco. Certique-se de que não existe folga entre o novo suporte e a porta. Substituição da gaveta ATENÇÃO Durante a montagem, verique se a gaveta está corretamente inserida na guia. Remoção da gaveta Levante cuidadosamente a parte da frente da gaveta e faça-a deslizar para fora. Reinstalação das gavetas A reinstalação das gavetas segue a ordem inversa dos passos de remoção. RB7300T_User-servicing-manual_PT.indd 4 2020-11-19 PM 5:58:21Português Substituição das dobradiças Para substituir as dobradiças, tem de remover as portas primeiro. ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.

• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.

• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico prossional.

• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

• Certique-se de que o eixo está rmemente xo na dobradiça.

• Verique se a dobradiça está rmemente xa na estrutura principal.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior. AVISO

• Inclinar/deitar o frigoríco requer, no mínimo, 2 pessoas.

• Desligue o cabo de alimentação antes de inverter as portas. Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Chave de porcas de 11 mm Chave de caixa de 10 mm Chave de caixa de 8 mm Chave de porcas de 10 mm RB7300T_User-servicing-manual_PT.indd 5 2020-11-19 PM 5:58:21Português Inversão da porta NOTA Para os modelos com pegas, inverta as pegas primeiro. (Para obter informações detalhadas, consulte a secção “Substituição da pega (para modelos com pegas em barra)”.)

1. Com a porta do frigoríco fechada, utilize uma

2. Levante cuidadosamente a tampa superior (A) e

coloque-a na parte superior do frigoríco. - Tenha cuidado ao levantar a tampa superior (A). Existe um o ligado debaixo da mesma.

3. Retire este o e o conector localizados no suporte

sob a tampa superior. - Este passo poderá não ser aplicável a alguns modelos. ATENÇÃO Não puxe os conectores com demasiada força.

- Este passo poderá não ser aplicável a alguns modelos. RB7300T_User-servicing-manual_PT.indd 6 2020-11-19 PM 5:58:22Português

5. Utilize uma chave de caixa (8 mm) para remover

os parafusos que xam a dobradiça superior (A). ATENÇÃO Para evitar a queda da porta do frigoríco, segure-a com rmeza quando retirar os parafusos.

6. Abra a porta do frigoríco e, em seguida, levante

a porta para a remover da dobradiça central. Guarde a porta num local seguro. ATENÇÃO A porta é pesada. Tenha cuidado ao retirar a porta, para evitar danos ou ferimentos.

7. Abra a porta do congelador e utilize uma chave de

8. Com a porta do congelador assente na dobradiça

inferior (A), puxe lentamente a dobradiça inferior (A) para a remover do suporte na parte inferior do frigoríco. Quando a dobradiça inferior (A) tiver sido removida do suporte, remova-a da porta do congelador e, em seguida, puxe a porta do congelador para baixo para a remover da dobradiça central (B). ATENÇÃO Para evitar a queda da porta do congelador, segure-a com rmeza até a retirar em segurança da dobradiça central (B).

9. Utilize uma chave Phillips e uma chave de caixa

(10 mm) para remover os parafusos que xam a dobradiça central (A).

10. Siga a ordem oposta à desmontagem para voltar

a montar após substituir as dobradiças superior, central e/ou inferior. ATENÇÃO

• Certique-se de que os conectores dos os estão devidamente ligados.
