NÁVOD NA OBSLUHU RB34A7B5C38W SAMSUNG

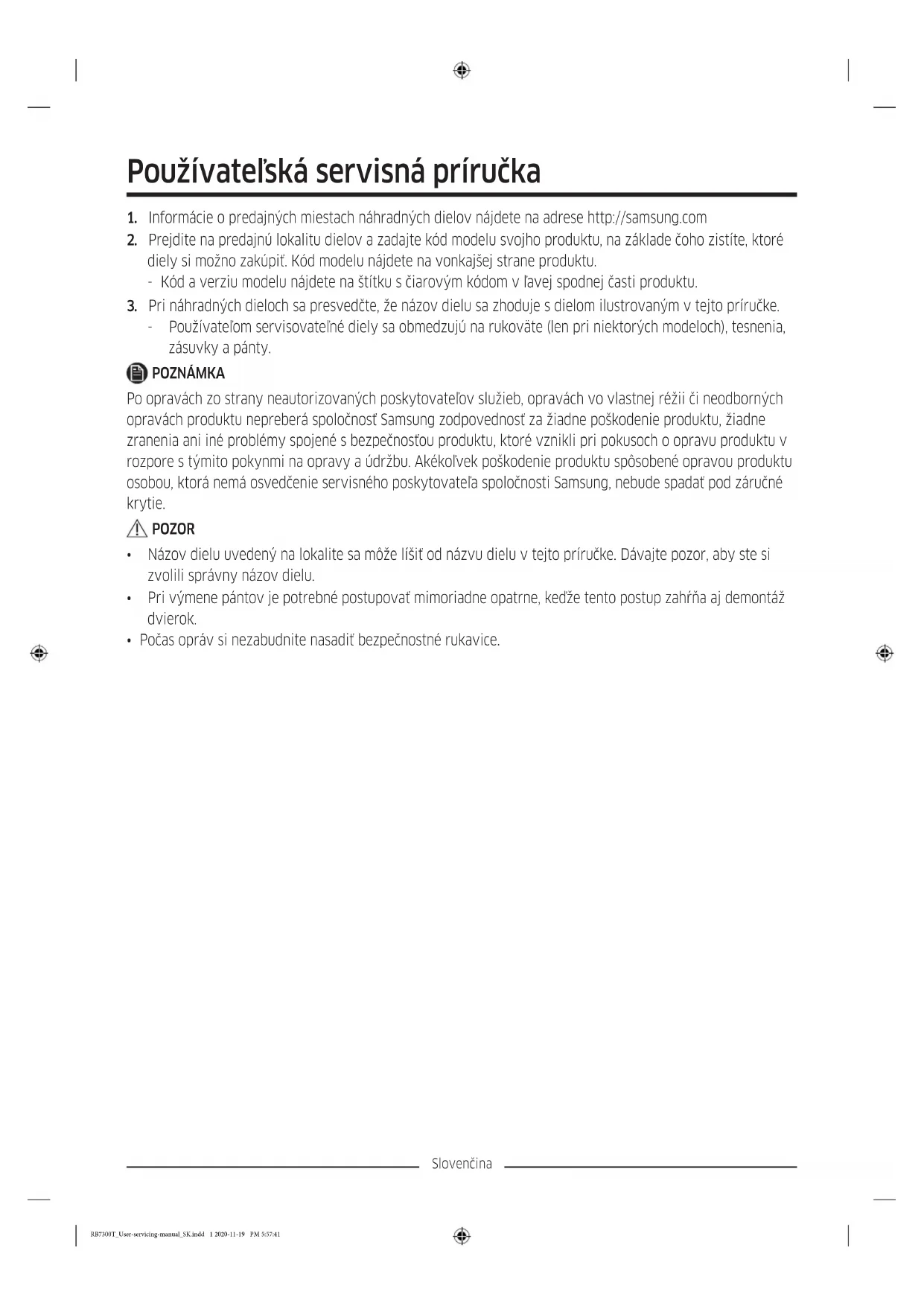

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.com

2. Prejdite na predajnú lokalitu dielov a zadajte kód modelu svojho produktu, na základe čoho zistíte, ktoré

diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu. - Kód a verziu modelu nájdete na štítku s čiarovým kódom v ľavej spodnej časti produktu.

3. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným v tejto príručke.

- Používateľom servisovateľné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty. POZNÁMKA Po opravách zo strany neautorizovaných poskytovateľov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnosťou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékoľvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie. POZOR

• Názov dielu uvedený na lokalite sa môže líšiť od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.

• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, keďže tento postup zahŕňa aj demontáž dvierok.

• Počas opráv si nezabudnite nasadiť bezpečnostné rukavice. RB7300T_User-servicing-manual_SK.indd 1 2020-11-19 PM 5:57:41Slovenčina Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

01 Horný pánt 02 Tesnenie 03 Zásuvka 04 Rúčky (iba príslušné modely) 05 Stredný pánt 06 Štítok s čiarovým kódom 07 Spodný pánt RB7300T_User-servicing-manual_SK.indd 2 2020-11-19 PM 5:57:42Slovenčina Výmena rukoväte Názov modelu vyzerá takto: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2**** Miesta označené hviezdičkou sa budú líšiť v závislosti od modelu. Hviezdičky v kóde modelu označujú variant modelu. V kóde modelu budú nahradené číslicami (0 až 9) alebo písmenami (A až Z). POZOR

• Pri výmene rúčok na dvierkach dbajte na to, aby ste nepoškrabali prednú stranu dvierok.

• Pevne zatlačte rúčky na držiaky. Dbajte na to, aby medzi držiakmi a dverami nezostal žiadny priestor.

• Pri upevňovaní rúčok skrutky silno utiahnite.

• Pred použitím sa presvedčte, že sú rúčky dôsledne upevnené. Potrebné nástroje (nedodávajú sa) Krížový skrutkovač Plochý skrutkovač Demontáž rúčok POZNÁMKA Tento postup platí pre priestory chladničky aj mrazničky.

1. Na odstránenie krytiek skrutiek použite

skrutkovač s plochou hlavou. - Po demontáži rúčky na skrutkovacie otvory znova založte kryty skrutiek.

2. Na odskrutkovanie skrutiek a demontáž rúčky

použite krížový skrutkovač. POZNÁMKA Pomocou týchto skrutiek upevnite rúčku na opačnú stranu.

3. Novú rúčku namontujte v opačnom poradí

demontáže. RB7300T_User-servicing-manual_SK.indd 3 2020-11-19 PM 5:57:48Slovenčina Výmena tesnenia POZOR Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch. Demontáž tesnenia Otvorte dvierka a zložte z nich tesnenie. Osadenie tesnenia K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novými tesneniami a dverami nezostal žiadny priestor. Výmena zásuvky POZOR Počas montáže dbajte na to, aby bola zásuvka správne vložená do koľajničky. Demontáž zásuvky Opatrne zdvihnite prednú stranu zásuvky a vytiahnite ju. Opätovná montáž zásuvky Opätovná montáž zásuviek prebieha v opačnom poradí ich demontáže. RB7300T_User-servicing-manual_SK.indd 4 2020-11-19 PM 5:57:49Slovenčina Výmena pántu Pred výmenou pántu je najprv potrebné demontovať dvierka. POZOR

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnosť.

• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.

• Keďže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom.

• Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie.

• Ubezpečte sa, že sú káblové konektory správne pripojené.

• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče. VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná využiť silu minimálne 2 ľudí.

• Pred zmenou smeru otáčania dvierok odpojte napájací kábel. Potrebné nástroje (nedodávajú sa) Krížový skrutkovač Plochý skrutkovač 11 mm kľúč 10 mm nástrčkový kľúč 8 mm nástrčkový kľúč 10 mm kľúč RB7300T_User-servicing-manual_SK.indd 5 2020-11-19 PM 5:57:49Slovenčina Zmena smeru otvárania dvierok POZNÁMKA Pri modeloch s rúčkami najprv obráťte polohu rúčok. (Podrobnejšie informácie si prečítajte v časti „Výmena rukoväte (pri modeloch s lištovými rúčkami)“.)

krížovým skrutkovačom skrutky upevňujúce horný kryt (A).

v držiaku pod horným krytom. - Nemusí to platiť pre všetky modely. POZOR Za konektory neťahajte príliš silno.

5. Na odskrutkovanie skrutiek, ktoré upevňujú horný

pánt (A), použite nástrčkový kľúč (8 mm). POZOR Aby sa predišlo pádu dvierok chladničky, nezabudnite ich počas odskrutkovania skrutiek pridržiavať.

6. Otvorte dvierka chladničky a následne ich

nadvihnutím zložte zo stredného pántu. Dvierka odložte na bezpečnom mieste. POZOR Dvierka sú ťažké. Pri ich vyberaní postupujte opatrne. Predídete tak poškodeniu alebo úrazu.

nástrčkového kľúča (8 mm) odstráňte skrutky upevňujúce spodný pánt (A). RB7300T_User-servicing-manual_SK.indd 7 2020-11-19 PM 5:57:50Slovenčina

8. Keď budú dvierka mrazničky spočívať na spodnom

9. Na odskrutkovanie skrutiek, ktoré pridržiavajú

stredný pánt (A), použite krížový skrutkovač a nástrčkový kľúč (10 mm).

10. Opätovná montáž po výmene horného, stredného

alebo spodného pántu spočíva v opačnom poradí krokov demontáže. POZOR

• Ubezpečte sa, že sú káblové konektory správne pripojené.
