RB34A7B5C38W - фрижидер SAMSUNG - Бесплатен кориснички прирачник

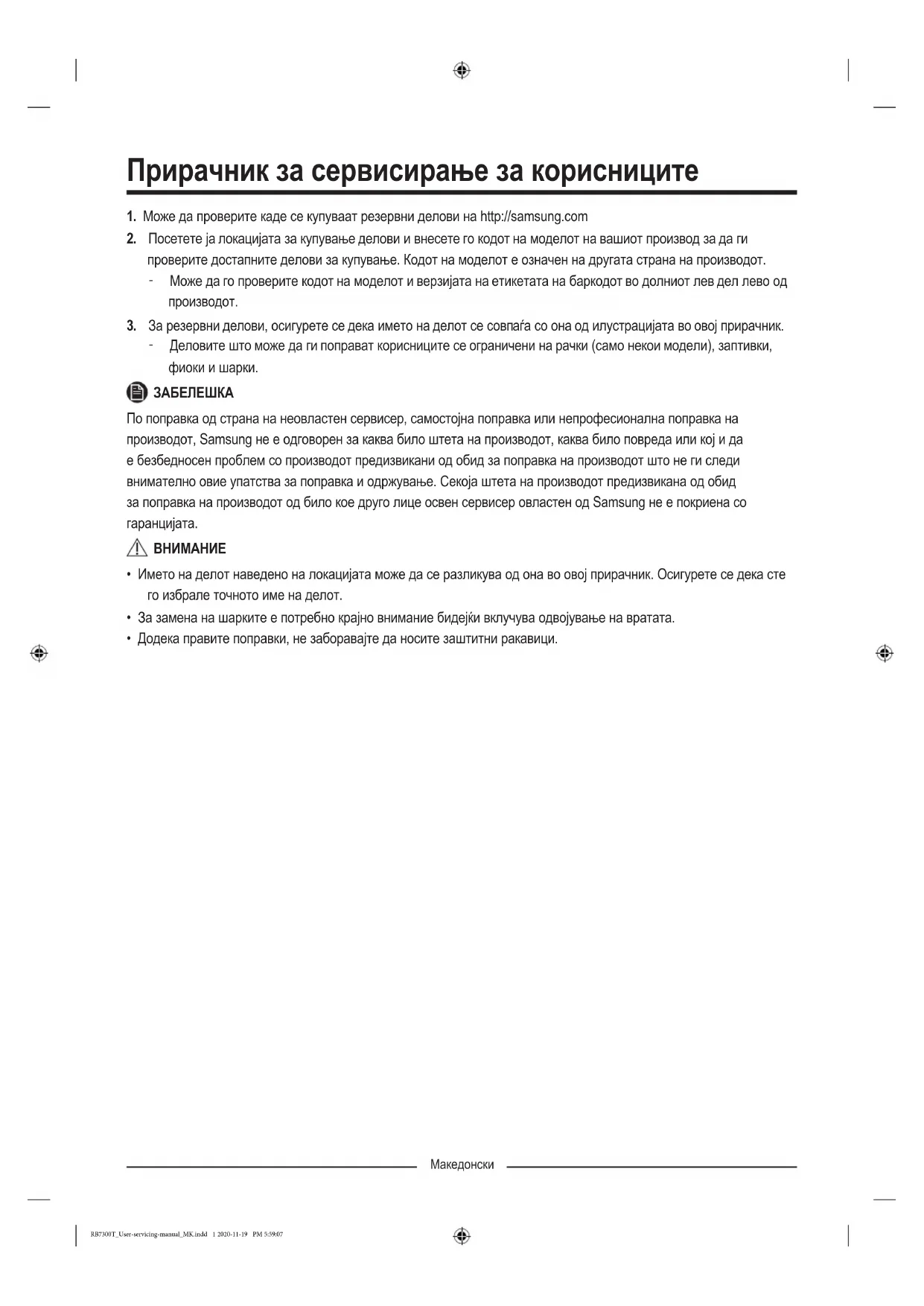

КОРИСНИЧКИ ПРИРАЧНИК RB34A7B5C38W SAMSUNG

1. Може да проверите каде се купуваат резервни делови на http://samsung.com

2. Посетете ја локацијата за купување делови и внесете го кодот на моделот на вашиот производ за да ги

проверите достапните делови за купување. Кодот на моделот е означен на другата страна на производот. - Може да го проверите кодот на моделот и верзијата на етикетата на баркодот во долниот лев дел лево од производот.

3. За резервни делови, осигурете се дека името на делот се совпаѓа со она од илустрацијата во овој прирачник.

- Деловите што може да ги поправат корисниците се ограничени на рачки (само некои модели), заптивки, фиоки и шарки.

По поправка од страна на неовластен сервисер, самостојна поправка или непрофесионална поправка на производот, Samsung не е одговорен за каква било штета на производот, каква било повреда или кој и да е безбедносен проблем со производот предизвикани од обид за поправка на производот што не ги следи внимателно овие упатства за поправка и одржување. Секоја штета на производот предизвикана од обид за поправка на производот од било кое друго лице освен сервисер овластен од Samsung не е покриена со гаранцијата.

• Името на делот наведено на локацијата може да се разликува од она во овој прирачник. Осигурете се дека сте го избрале точното име на делот.

• За замена на шарките е потребно крајно внимание бидејќи вклучува одвојување на вратата.

• Додека правите поправки, не заборавајте да носите заштитни ракавици. RB7300T_User-servicing-manual_MK.indd 1 2020-11-19 PM 5:59:07Македонски Фактичкиот изглед и обезбедените делови на фрижидерот може да се разликуваат, зависно од моделот и земјата.

01 Горна шарка 02 Заптивка 03 Фиока 04 Рачки (само кај соодветни модели) 05 Средна шарка 06 Етикета на баркодот 07 Долна шарка RB7300T_User-servicing-manual_MK.indd 2 2020-11-19 PM 5:59:07Македонски Замена на рачката Името на моделот изгледа вака: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2**** Она што ги заменува ѕвездичките може да се разликува, зависно од моделот. Ѕвездичката(ите) во кодот на моделот укажуваат на варијанта на моделот и може да ги замени (0-9) или (A-Z) во кодот на моделот.

• Кога ја заменувате рачката за вратата, внимавајте да не го изгребете предниот дел од вратата.

• Притиснете ги цврсто рачките во подлогите. Погрижете се да нема простор помеѓу подлогите и вратата.

• Цврсто затегнете ги завртките кога ќе ја прицврстите рачката.

• Пред да започнете да го користите производот, проверете дали рачката е цврсто затегната. Потребни алати (не се испорачани) Крстач Плоснат шрафцигер За одвојување на рачките

Постапкава важи и за фрижидерската и за замрзнувачката комора.

1. Употребете плоснат шрафцигер за да ги извадите

капачињата на завртките. - Откако ќе ја откачите рачката, ставете ги капачињата на завртките на дупките за

2. Употребете крстач за вадење на завртките и

откачување на рачката.

Употребете ги заврткиве за да ја прицврстите рачката од спротивната страна.

3. Составете ја новата рачка во обратен редослед од

демонтирањето. RB7300T_User-servicing-manual_MK.indd 3 2020-11-19 PM 5:59:13Македонски Замена на заптивката

Проверете дали цврсто сте ја поставиле заптивката. Во спротивно, од фрижидерот може да излегува ладен

За отстранување на заптивката Отворете ја вратата и отстранете ја заптивката од

За замена на заптивката Поставете нова заптивка на вратата од фрижидерот. Осигурете се дека нема отвор помеѓу новата заптивка и

Проверете дали фиоката е правилно вметната во шината за време на монтирањето. За отстранување на фиоката Нежно подигнете го горниот дел од фиоката и лизнете

За повторно поставување на фиоките Повторното поставување на фиоките го следи обратниот редослед од соодветните чекори за отстранување. RB7300T_User-servicing-manual_MK.indd 4 2020-11-19 PM 5:59:14Македонски Замена на шарките За да ги замените шарките, прво мора да ги извадите вратите.

• Кога ги вадите вратите, обратете посебно внимание бидејќи вратите се тешки.

• Пред да ги замените шарките, ставете мека подлога, како на пример картон, на подот за да спречите гребаници на вратата кога ќе ги спуштате вратите.

• Бидејќи со шарките треба да се ракува внимателно и да ги заменуваат две или повеќе лица, ви препорачуваме да повикате професионален технички сервис.

• Ако ја отстраните шарката без да ја држите вратата, вратата може да падне и да ве повреди.

• Осигурете се дека оската е цврсто затегната на шарката.

• Проверете дали шарката е цврсто затегната на витрината.

• Проверете дали кабелските приклучоци се поврзани правилно.

• Внимавајте да не ги оштетите жиците кога ќе го затегнувате горниот капак. ПРЕДУПРЕДУВАЊЕ

• Навалување/легнување на фрижидерот бара најмалку двајца.

• Откачете го кабелот за напојување пред превртување на вратите. Потребни алати (не се испорачани) Крстач Плоснат шрафцигер Клуч 11 mm Крцкало 10 mm Крцкало 8 mm Клуч 10 mm RB7300T_User-servicing-manual_MK.indd 5 2020-11-19 PM 5:59:15Македонски Завртување на вратата

Кај моделите со рачки, прво превртете ги рачките. (За детални информации, погледнете го делот „Замена на рачката (За моделите со рачки со прачки)“.)

1. Со затворена врата од фрижидерот, користете

крстач за да ги извадите завртките што го зацврстуваат горниот капак (A).

2. Нежно подигнете го горниот капак (A) и ставете го

на горниот дел од фрижидерот. - Внимавајте кога го подигате горниот капак (A). Има поврзано жица под него.

3. Извадете ги кабелот и кабелскиот приклучок

сместени во држачот под горниот капак. - Овој чекор може да не важи за некои модели.

Не влечете ги приклучоците премногу силно.

4. Исклучете го жичениот приклучок (A).

- Овој чекор може да не важи за некои модели. RB7300T_User-servicing-manual_MK.indd 6 2020-11-19 PM 5:59:15Македонски

5. Користете клуч за штекерот (8 mm) за да ги извадите

завртките што ја затегнуваат горната шарка (A).

За да не падне вратата на фрижидерот, држете ја цврсто додека ги вадите завртките.

6. Отворете ја вратата на фрижидерот, а потоа кренете

ја за да ја извадите од средната шарка. Чувајте ја вратата на безбедно место.

Вратата е тешка. За да спречите оштетување или повреда, бидете внимателни при вадење на вратата.

7. Отворете ја вратата од ладилникот и потоа

користете клуч за штекерот (8 mm) за да ги извадите завртките што ја затегнуваат долната шарка (A). RB7300T_User-servicing-manual_MK.indd 7 2020-11-19 PM 5:59:16Македонски

8. Со вратата од ладилникот поставена на долната

шарка (A), полека повлечете ја долната шарка (A) за да ја извадите од држачот на долниот дел од фрижидерот. Штом долната шарка (A) се извади од држачот, извадете ја од вратата на ладилникот и потоа повлечете ја вратата од ладилникот надолу за да ја извлечете од средната шарка (B).

За да спречите паѓање на вратата од ладилникот, бидете сигурни дека ја држите цврсти додека не се извади безбедно од средната шарка (B).

9. Користете крстач и клуч за штекерот (10 mm) за да

ги извадите завртките што ја затегнуваат средната шарка (A).

10. Составете повторно во обратен редослед откако сте

ги извадиле горната, средната и/или долната шарка.

• Проверете дали кабелските приклучоци се поврзани

• Внимавајте да не ги оштетите жиците кога ќе го затегнувате горниот капак RB7300T_User-servicing-manual_MK.indd 8 2020-11-19 PM 5:59:16Eesti Kasutaja hooldusjuhend
