RB34A7B5C38W - хладилник SAMSUNG - Безплатно ръководство за потребителя

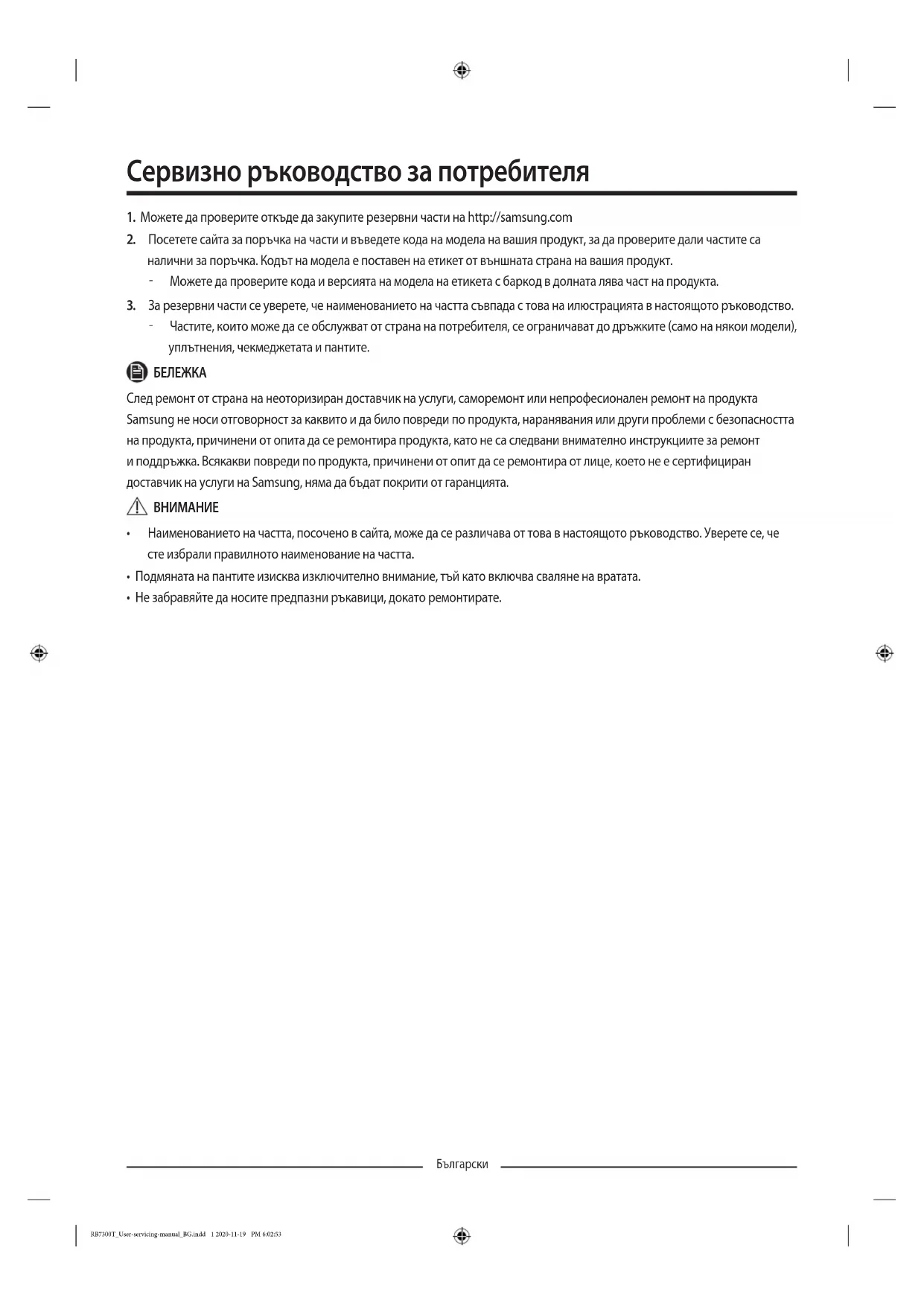

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RB34A7B5C38W SAMSUNG

1. Можете да проверите откъде да закупите резервни части на http://samsung.com

2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да проверите дали частите са

налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт. - Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на продукта.

3. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията в настоящото ръководство.

- Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.

• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на вратата.

• Не забравяйте да носите предпазни ръкавици, докато ремонтирате. RB7300T_User-servicing-manual_BG.indd 1 2020-11-19 PM 6:02:53Български Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и

01 Горна панта 02 Уплътнение 03 Чекмедже 04 Дръжки (само за приложими модели) 05 Средна панта 06 Етикет с баркод 07 Долна панта RB7300T_User-servicing-manual_BG.indd 2 2020-11-19 PM 6:02:53Български Смяна на дръжките Наименованията на моделите изглеждат така: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2**** Това, което замества звездичките, може да се различава в зависимост от модела. Звездичката(ите) в кода на модела посочват вариант на модела и може да заместват (0-9) или (A-Z) в кода на модела.

• Когато сменяте дръжката на вратата, внимавайте да не надраскате предната част на вратата.

• Натиснете силно дръжките върху подложките. Уверете се, че няма разстояние между подложките и вратата.

• Здраво затегнете винтовете, когато поставите дръжката.

• Проверете дали дръжката е здраво закрепена, преди да използвате продукта. Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка За сваляне на дръжките

Тази процедура се отнася както за хладилното, така и за фризерното отделение.

1. Като използвате плоска отвертка, свалете капачетата

на винтовете. - След като свалите дръжката, върнете обратно капачетата на винтовете върху отворите за

2. С помощта на кръстата отвертка свалете винтовете, а

след това и дръжката.

С помощта на тези винтове можете да затегнете дръжката от противоположната страна.

3. Сглобете новата дръжка в обратния ред на

разглобяването. RB7300T_User-servicing-manual_BG.indd 3 2020-11-19 PM 6:03:02Български Смяна на уплътненията

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе. За премахване на уплътнението Отворете вратата и премахнете уплътнението от вратата. За смяна на уплътнението Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето. За премахване на чекмеджето Внимателно повдигнете предната част на чекмеджето и го издърпайте навън. За повторно поставяне на чекмеджетата Повторното поставяне на чекмеджетата следва обратния ред на съответните стъпки на премахване. RB7300T_User-servicing-manual_BG.indd 4 2020-11-19 PM 6:03:03Български Смяна на панти За да смените пантите, трябва първо да свалите вратите.

• Когато сваляте вратите, бъдете особено внимателни, тъй като вратите са тежки.

• Преди да смените пантите, поставете мека подложка като картон на пода, за да предпазите вратата от надрасквания, когато я поставяте на земята.

• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече души, препоръчваме ви да повикате професионално техническо обслужване.

• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

• Уверете се, че оста е здраво затегната на пантата.

• Проверете дали пантата е здраво закрепена към основната част на уреда.

• Проверете дали конекторите на проводниците са включени, както трябва.

• Внимавайте да не повредите проводниците, докато затягате горния капак. ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.

• Преди да обърнете вратите, изключете захранващия кабел. Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка 11-мм гаечен ключ 10-мм тръбен ключ 8-мм тръбен ключ 10-мм гаечен ключ RB7300T_User-servicing-manual_BG.indd 5 2020-11-19 PM 6:03:04Български Обръщане на вратата

При моделите с дръжки най-напред трябва да обърнете дръжките. (За подробна информация вижте раздел „Смяна на дръжките (за модели с дръжки с лост)“.)

1. При затворена врата на хладилника с помощта на кръста

отвертка свалете винтовете, с които е затегнат горния

2. Внимателно повдигнете горния капак (А) и го поставете

върху хладилника. - Бъдете внимателни при повдигането на горния капак (А). Под него е разположен проводник.

3. Извадете проводника и конектора на проводника,

поставен върху дръжката под горния капак. - Възможно е тази стъпка да не се отнася за някои

Не дърпайте конекторите прекалено силно.

4. Изключете конектора на проводника (А).

- Възможно е тази стъпка да не се отнася за някои

които е затегната горната панта (А).

За да не допуснете падане на вратата на хладилника, погрижете се да я държите здраво, докато изваждате

6. Отворете вратата на хладилника и след това я

повдигнете, зад а я извадите от шарнира на хладилника. Запазете вратата на сигурно място.

Вратата е тежка. За да не допуснете повреда или нараняване, внимавайте, докато сваляте вратата.

7. Отворете вратата на фризера и с помощта на глух ключ

(8 мм) премахнете винтовете, с които е затегната долната

8. Докато вратата на фризера е закачена само на долната

панта (А), бавно издърпайте долната панта (А), за да го освободите от дръжката отдолу на хладилника. След като долната панта (А) се освободи от дръжката, извадете я от вратата на фризера и след това плъзнете вратата на фризера надолу, за да я освободите от средната панта (B).

За да не допуснете падане на вратата на фризера, погрижете се да държите здраво вратата на фризера, докато я освободите по безопасен начин от средната панта (B).

9. С помощта на кръстата отвертка и глух ключ (10 мм)

извадете винтовете, с които е затегната средната панта

10. Сглобете отново в обрания ред на разглобяването, след

като поставите горната, средната и/или долната панта.

• Проверете дали конекторите на проводниците са включени, както трябва.
