РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RR39M7140SA SAMSUNG

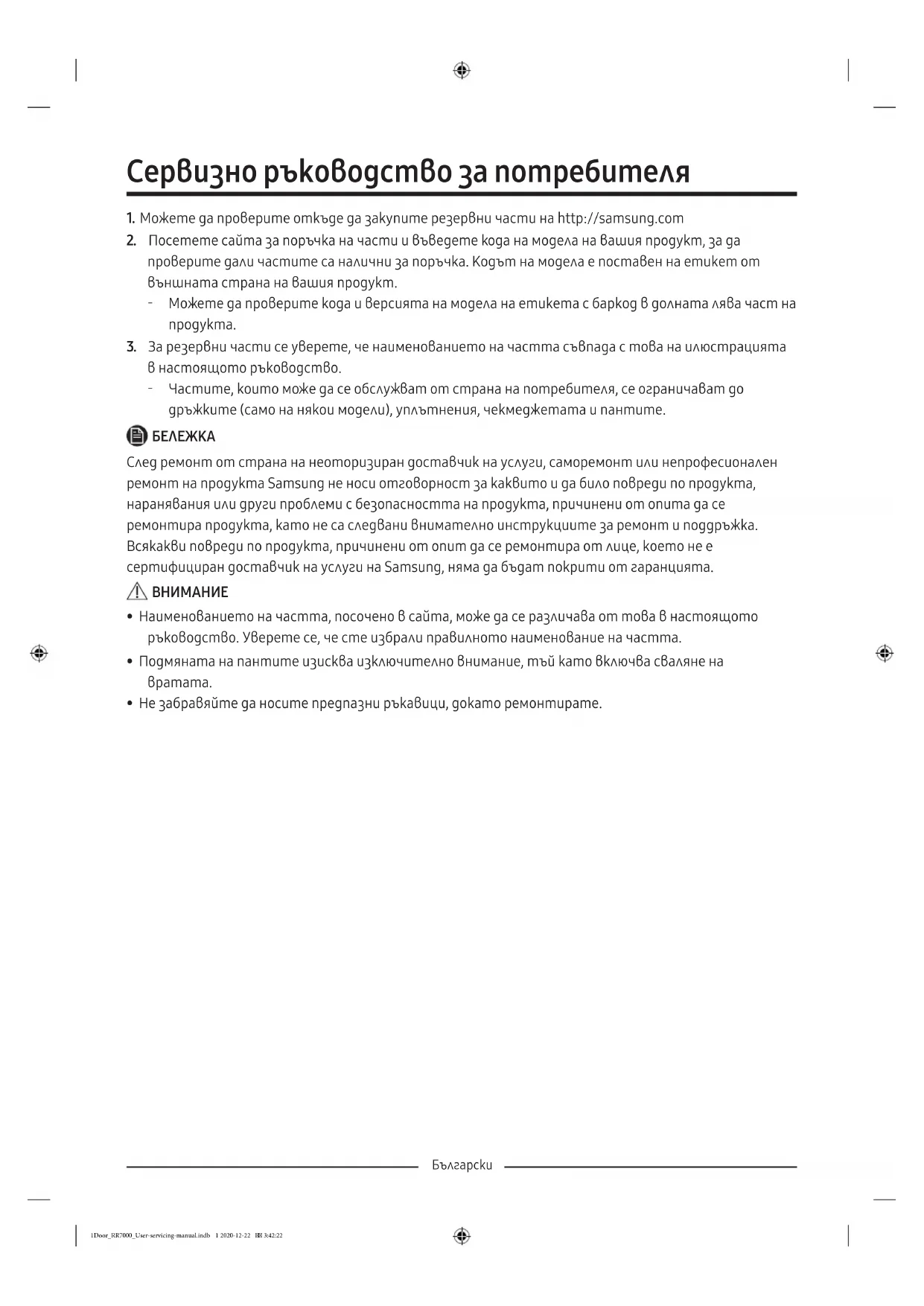

1. Можете да проверите откъде да закупите резервни части на http://samsung.com

2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да

проверите дали частите са налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт. - Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на

3. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията

в настоящото ръководство. - Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.

• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на

• Не забравяйте да носите предпазни ръкавици, докато ремонтирате. 1Door_RR7000_User-servicing-manual.indb 1 2020-12-22 3:42:22Български Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и страната. RZ32* RR39*

01 Горна панта 02 Уплътнение 03 Чекмедже 04 Етикет с баркод 05 Долна панта

Редът на разглобяване и монтаж на части е еднакъв за фризера и хладилника. 1Door_RR7000_User-servicing-manual.indb 2 2020-12-22 3:42:22Български Смяна на дръжките

• Когато сменяте дръжката на вратата, внимавайте да не надраскате предната част на

• Натиснете силно дръжките върху подложките. Уверете се, че няма разстояние между подложките и вратата.

• Здраво затегнете винтовете, когато поставите дръжката.

• Проверете дали дръжката е здраво закрепена, преди да използвате продукта. Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка За сваляне на дръжките

Тази процедура се отнася както за хладилното, така и за фризерното отделение.

1. Отключете капачето на дръжката и го

2. Свалете всеки винт в горната и долната

3. Сглобете новата дръжка в обратния ред на

разглобяването. 1Door_RR7000_User-servicing-manual.indb 3 2020-12-22 3:42:22Български Смяна на уплътненията

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе. За премахване на уплътнението

Отворете вратата и премахнете уплътнението от вратата. За смяна на уплътнението Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и вратата. Смяна на чекмеджета

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето. За премахване на чекмеджето

1. Издърпайте чекмеджето напред.

2. Извадете чекмеджето, като го наклоните

За повторно поставяне на чекмеджетата Повторното поставяне на чекмеджетата следва обратния ред на съответните стъпки на премахване. 1Door_RR7000_User-servicing-manual.indb 4 2020-12-22 3:42:23Български Смяна на панти За да смените пантите, трябва първо да свалите вратите.

• Когато сваляте вратите, бъдете особено внимателни, тъй като вратите са тежки.

• Преди да смените пантите, поставете мека подложка като картон на пода, за да предпазите вратата от надрасквания, когато я поставяте на земята.

• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече души, препоръчваме ви да повикате професионално техническо обслужване.

• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

• Уверете се, че оста е здраво затегната на пантата.

• Проверете дали пантата е здраво закрепена към основната част на уреда.

• Проверете дали конекторите на проводниците са включени, както трябва.

• Внимавайте да не повредите проводниците, докато затягате горния капак. ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.

• Преди да обърнете вратите, изключете захранващия кабел. Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка 10 мм гаечен ключ (за оста на горната панта) 8 мм тръбен ключ (за болтове) 12 мм гаечен ключ (за оста на долната панта) 1Door_RR7000_User-servicing-manual.indb 5 2020-12-22 3:42:23Български Обръщане на вратата

1. Използвайте плоска отвертка за отворите

един след друг отгоре на продукта, за да свалите капака на горната рамка.

Започнете с отвора най-далеч от шарнира.

2. Издърпайте лявата страна на капака на

шарнира, за да го извадите, и после леко повдигнете долната част, за да го

Когато изваждате капака на шарнира, внимавайте да не повредите съединителите и проводниците върху или около вратата на хладилника.

Запазете капака на шарнира на сигурно място. Той ще е необходим, когато върнете вратата в начално положение (преди да обърнете

3. Разкачете съединителите върху или около

вратата на хладилника. Разхлабете винтовете от горния шарнир, за да ги

За да не допуснете падане на вратата на хладилника, погрижете се да държите здраво вратата на хладилника, докато изваждате горния шарнир. 1Door_RR7000_User-servicing-manual.indb 6 2020-12-22 3:42:24Български

4. Когато горният шарнир е изваден,

повдигнете вратата на хладилника, за да я свалите. Запазете вратата на сигурно

Вратата е тежка. За да не допуснете повреда или нараняване, внимавайте, докато сваляте

2. С помощта на шестоъгълна отвертка

развийте долната панта откъм основата.

• Проверете дали конекторите на проводниците са включени, както трябва.

за шарката за да го извадите, а потоа внимателно подигнете го дното за да можете да го извлечете.
