MODE D'EMPLOI RR39M7140SA SAMSUNG

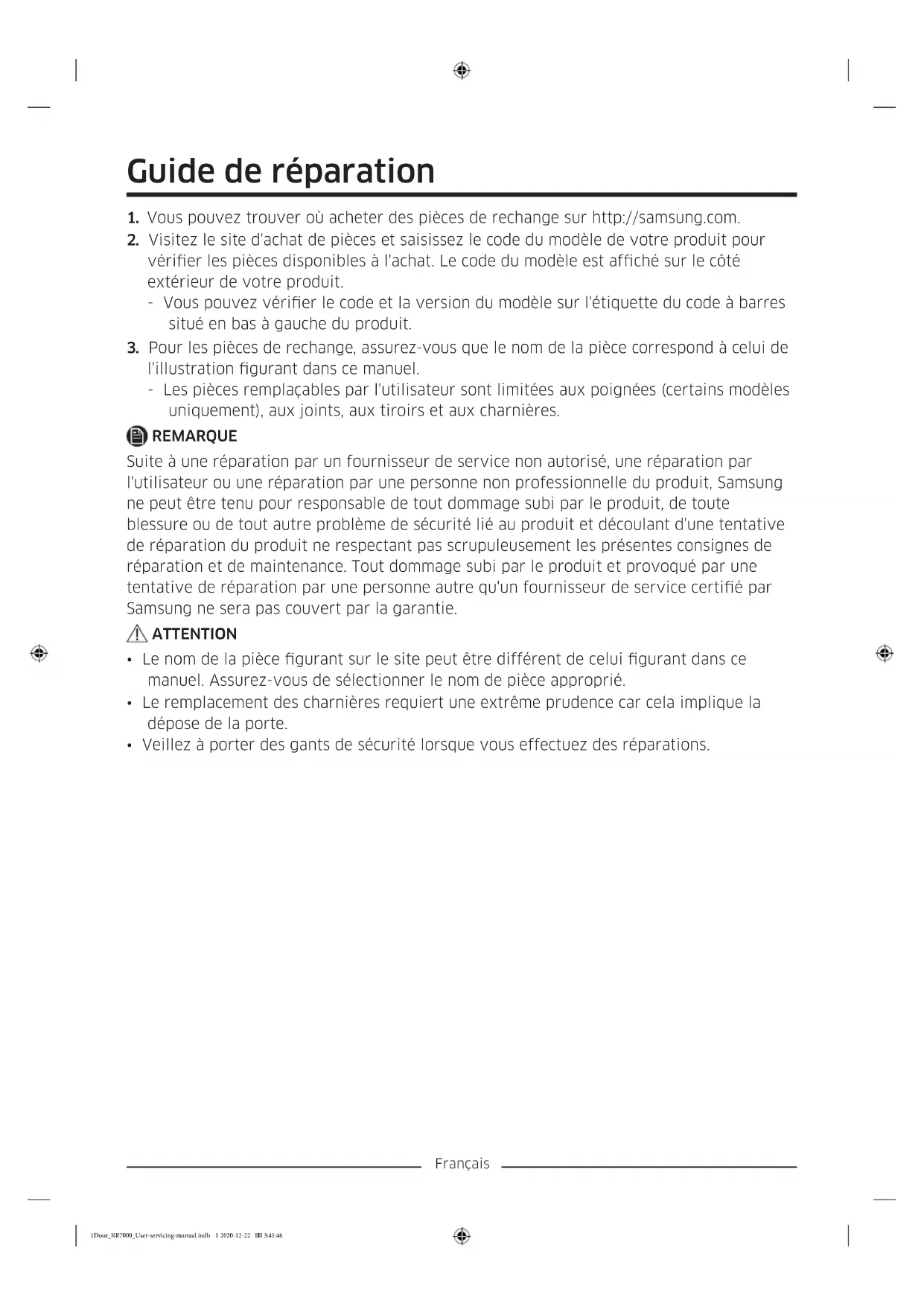

1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.

2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour

vérier les pièces disponibles à l'achat. Le code du modèle est afché sur le côté extérieur de votre produit. - Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres situé en bas à gauche du produit.

3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de

l'illustration gurant dans ce manuel. - Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières. REMARQUE Suite à une réparation par un fournisseur de service non autorisé, une réparation par l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung ne peut être tenu pour responsable de tout dommage subi par le produit, de toute blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative de réparation du produit ne respectant pas scrupuleusement les présentes consignes de réparation et de maintenance. Tout dommage subi par le produit et provoqué par une tentative de réparation par une personne autre qu'un fournisseur de service certié par Samsung ne sera pas couvert par la garantie. ATTENTION

• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce manuel. Assurez-vous de sélectionner le nom de pièce approprié.

• Le remplacement des charnières requiert une extrême prudence car cela implique la dépose de la porte.

• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations. 1Door_RR7000_User-servicing-manual.indb 1 2020-12-22 3:41:46Français L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction du modèle et du pays. RZ32* RR39*

01 Charnière supérieure 02 Joint 03 Tiroir 04 Étiquette du code à barres 05 Charnière inférieure REMARQUE L'ordre de démontage et d'assemblage des pièces est le même pour le congélateur et le réfrigérateur. 1Door_RR7000_User-servicing-manual.indb 2 2020-12-22 3:41:46Français Remplacement de la poignée ATTENTION

• Lorsque vous remplacez la poignée de la porte, veillez à ne pas éraer la partie avant de la porte.

• Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace entre les supports et la porte.

• Serrez fermement les vis lors du montage de la poignée.

• Vériez que la poignée est correctement xée avant d'utiliser le produit. Outils requis (non fournis) Tournevis cruciforme Tournevis à tête plate Pour détacher les poignées REMARQUE Cette procédure s'applique à la fois aux compartiments du réfrigérateur et du congélateur.

1. Déverrouillez le cache de la poignée et

2. Retirez chacune des vis situées sur

le côté supérieur et inférieur de la poignée.

3. Pour remonter la nouvelle poignée,

suivez la procédure dans le sens inverse. 1Door_RR7000_User-servicing-manual.indb 3 2020-12-22 3:41:47Français Remplacement du joint ATTENTION Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur. Retrait du joint Joint Ouvrez la porte et retirez le joint de la porte. Remplacement du joint Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre le nouveau joint et la porte. Remplacement du tiroir ATTENTION Vériez que le tiroir est correctement inséré dans le rail durant l'assemblage. Retrait du tiroir

1. Tirez le tiroir vers vous.

2. Retirez le tiroir en l'inclinant.

Réinstallation des tiroirs Pour réinstaller les tiroirs, suivez la procédure dans le sens inverse de leur retrait. 1Door_RR7000_User-servicing-manual.indb 4 2020-12-22 3:41:47Français Remplacement de la charnière Pour remplacer les charnières, vous devez commencer par retirer les portes. ATTENTION

• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.

• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol pour éviter de rayer les portes lors de leur retrait.

• Étant donné que les charnières doivent être manipulées avec précaution et remontées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.

• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de provoquer des blessures.

• Vériez que l'arbre est correctement serré sur la charnière.

• Vériez que la charnière est correctement xée à la caisse.

• Assurez-vous que les connecteurs de câble sont correctement branchés.

• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur. AVERTISSEMENT

• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes minimum.

• Débranchez le cordon d'alimentation avant d'inverser les portes. Outils requis (non fournis) Tournevis cruciforme Tournevis à tête plate Clé de 10 mm (pour l'axe de la charnière supérieure) Clé à douille de 8 mm (pour les boulons) Clé de 12 mm (pour l'axe de la charnière inférieure) 1Door_RR7000_User-servicing-manual.indb 5 2020-12-22 3:41:47Français Inversion de la porte

1. Utilisez un tournevis à tête plate que

vous insérez dans les trous tour à tour en haut de la porte, an de retirer le cache du cadre supérieur. REMARQUE Commencez par le trou le plus éloigné de la charnière.

2. Retirez le côté gauche du cache de

charnière pour l'enlever, puis soulevez légèrement le bas vers le haut pour l'extraire. ATTENTION Lors du retrait du cache de charnière, faites attention à ne pas endommager les connecteurs et les câbles situés sur ou autour de la porte du réfrigérateur. REMARQUE Conservez le cache de charnière en lieu sûr. Vous en aurez besoin lorsque vous remettrez la porte en position initiale (avant d'inverser la porte).

3. Débranchez les connecteurs situés sur

ou autour de la porte du réfrigérateur. Desserrez les vis au niveau de la charnière supérieure pour la retirer. ATTENTION An d'éviter que la porte du réfrigérateur ne tombe, assurez-vous de la tenir fermement lors du retrait de la charnière supérieure. 1Door_RR7000_User-servicing-manual.indb 6 2020-12-22 3:41:48Français

4. Une fois la charnière supérieure retirée,

soulevez la porte du réfrigérateur pour la retirer. Conservez la porte en lieu sûr. ATTENTION La porte est lourde. An d'éviter tout dommage ou blessures, faites preuve de prudence lors du retrait de la porte. Charnière inférieure Charnière inférieure

1. Allongez l'appareil sur le sol.

2. À l'aide d'un tournevis cruciforme,

dévissez la charnière inférieure par en- dessous. ATTENTION

• Assurez-vous que les connecteurs de câble sont correctement branchés.
