RR39M7140SA - šaldytuvas SAMSUNG - Nemokama naudojimo instrukcija

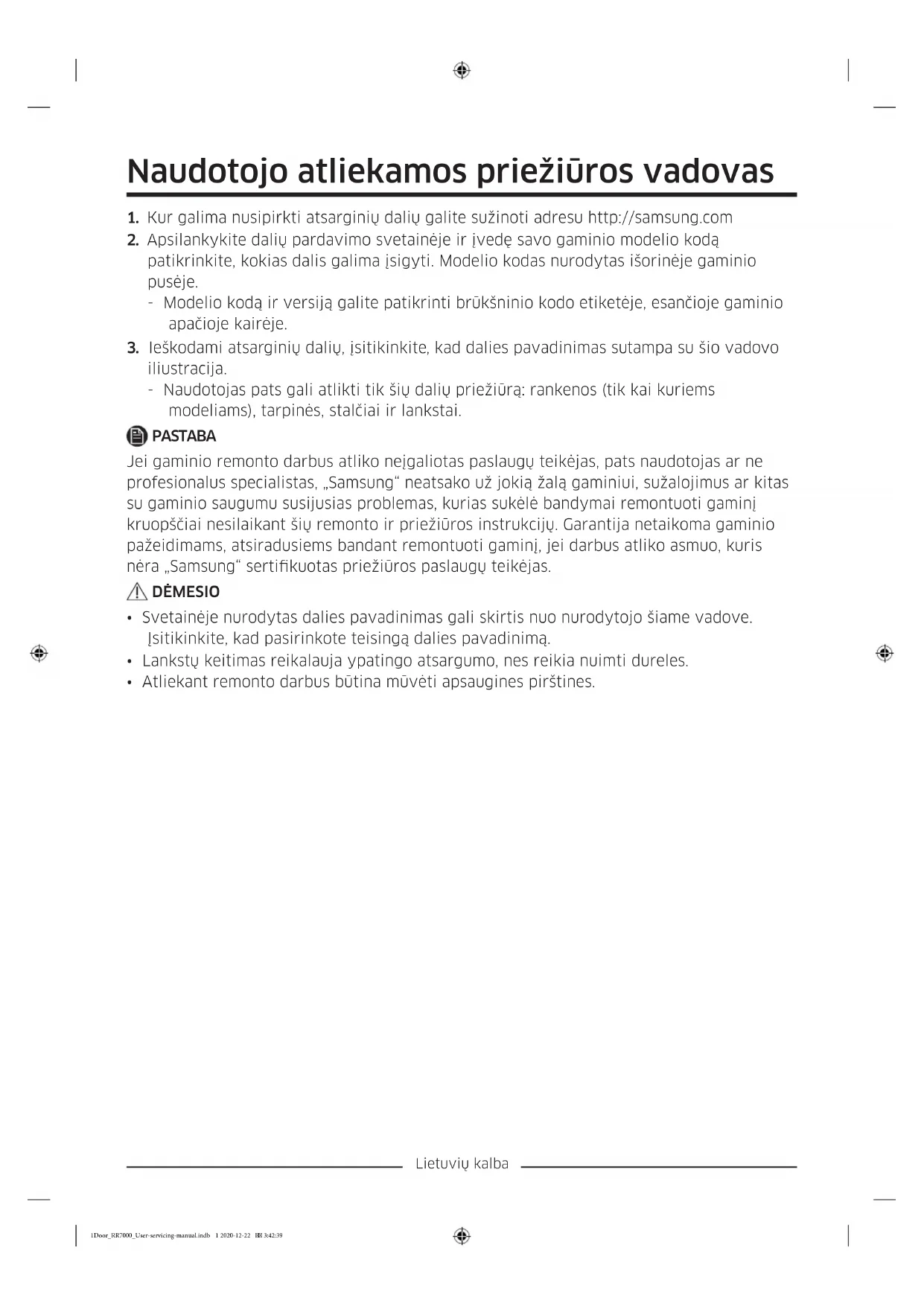

NAUDOJIMO INSTRUKCIJA RR39M7140SA SAMSUNG

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com

2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą

patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje. - Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.

3. Ieškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo

iliustracija. - Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai. PASTABA Jei gaminio remonto darbus atliko neįgaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertikuotas priežiūros paslaugų teikėjas. DĖMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.

• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.

• Atliekant remonto darbus būtina mūvėti apsaugines pirštines. 1Door_RR7000_User-servicing-manual.indb 1 2020-12-22 3:42:39Lietuvių kalba Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies. RZ32* RR39*

01 Viršutinis lankstas 02 Tarpinė 03 Stalčius 04 Brūkšninio kodo etiketė 05 Apatinis lankstas PASTABA Šaldiklio ir šaldytuvo dalių išrinkimo ir surinkimo tvarka yra tokia pati. 1Door_RR7000_User-servicing-manual.indb 2 2020-12-22 3:42:39Lietuvių kalba Rankenos keitimas DĖMESIO

• Keisdami durelių rankeną, būkite atsargūs, kad nesubraižytumėte durelių fasadinės pusės.

• Tvirtai prispauskite rankenėles prie atramų. Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo.

• Tvirtindami rankeną gerai priveržkite varžtus.

• Prieš naudodami gaminį patikrinkite, ar rankena laikosi tvirtai. Reikalingi įrankiai (nepateikiami) Kryžminio atsuktuvo Plokščiasis atsuktuvas Kaip nuimti rankenas? PASTABA Ši procedūra galioja tiek šaldytuvo, tiek šaldiklio skyriui.

1. Atkabinkite rankenos dangtelį ir

2. Išsukite varžtus iš rankenos viršutinės ir

3. Montuodami nauja rankeną, atlikite

nurodytus veiksmus atvirkštine tvarka. 1Door_RR7000_User-servicing-manual.indb 3 2020-12-22 3:42:40Lietuvių kalba Tarpinės keitimas DĖMESIO Įsitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo. Kaip nuimti tarpinę Tarpinė Atidarykite dureles ir nuimkite nuo jų tarpinę. Kaip uždėti tarpinę Pritvirtinkite naują tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujos tarpinės ir durelių neliko tarpo. Stalčiaus pakeitimas DĖMESIO Įstatydami patikrinkite ar stalčius gerai įkištas į bėgelį. Kaip išimti stalčių

1. Patraukite stalčių į priekį.

2. Ištraukite stalčių jį pakeldami.

Kaip įstatyti stalčius Įstatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus. 1Door_RR7000_User-servicing-manual.indb 4 2020-12-22 3:42:40Lietuvių kalba Lanksto keitimas Norėdami pakeisti lankstus visų pirma turite nuimti dureles. DĖMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.

• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.

• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.

• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.

• Įsitikinkite, kad ašis tvirtai laikosi lankste.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. ĮSPĖJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.

• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą. Reikalingi įrankiai (nepateikiami) Kryžminio atsuktuvo Plokščiasis atsuktuvas 10 mm veržliaraktis (viršutiniai lanksto ašiai) 8 mm lizdinis veržliaraktis (varžtams) 12 mm veržliaraktis (apatinei lanksto ašiai) 1Door_RR7000_User-servicing-manual.indb 5 2020-12-22 3:42:40Lietuvių kalba Durelių atidarymo krypties pakeitimas

1. Į angas vieną po kito įkiškite plokščiąjį

atsuktuvą ir atkabinę nuimkite viršutinio rėmo dangtelį. PASTABA Pradėkite nuo angos, esančios toliausiai nuo lanksto.

2. Patraukite kairiąją lanksto dangtelio pusę,

kad galėtumėte ją išimti. Tuomet švelniai pakelkite apačią ir ištraukite. DĖMESIO Lanksto dangtelį nuimkite atsargiai, kad nepažeistumėte aplink šaldytuvo duris arba ant jų esančių jungčių ir laidų. PASTABA Lanksto dangtelį laikykite saugioje vietoje. Jis bus reikalingas pastačius duris atgal į pirminę padėtį (prieš pakeičiant durų atidarymo pusę).

3. Atjunkite aplink šaldytuvo duris arba ant

jų esančias jungtis. Atlaisvinkite viršutinio lanksto varžtus, kad galėtumėte jį išimti. DĖMESIO Išimdami viršutinį lankstą, tvirtai laikykite šaldytuvo duris, kad jos nenukristų. 1Door_RR7000_User-servicing-manual.indb 6 2020-12-22 3:42:41Lietuvių kalba

4. Nuėmę viršutinį lankstą, pakelkite ir

nuimkite šaldytuvo duris. Duris laikykite saugioje vietoje. DĖMESIO Durys yra sunkios. Saugokitės jas išimdami, kad nepatirtumėte traumos. Apatinis lankstas Apatinis lankstas

1. Padėkite spintelę.

2. Kryžminiu atsuktuvu atsukite apatinį

lankstą iš apačios. DĖMESIO

• Įsitikinkite, kad laido jungtys prijungtos tinkamai.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų 1Door_RR7000_User-servicing-manual.indb 7 2020-12-22 3:42:41Latviešu Lietotāja apkopes rokasgrāmata
