NAUDOJIMO INSTRUKCIJA RB29FSRNDBC SAMSUNG

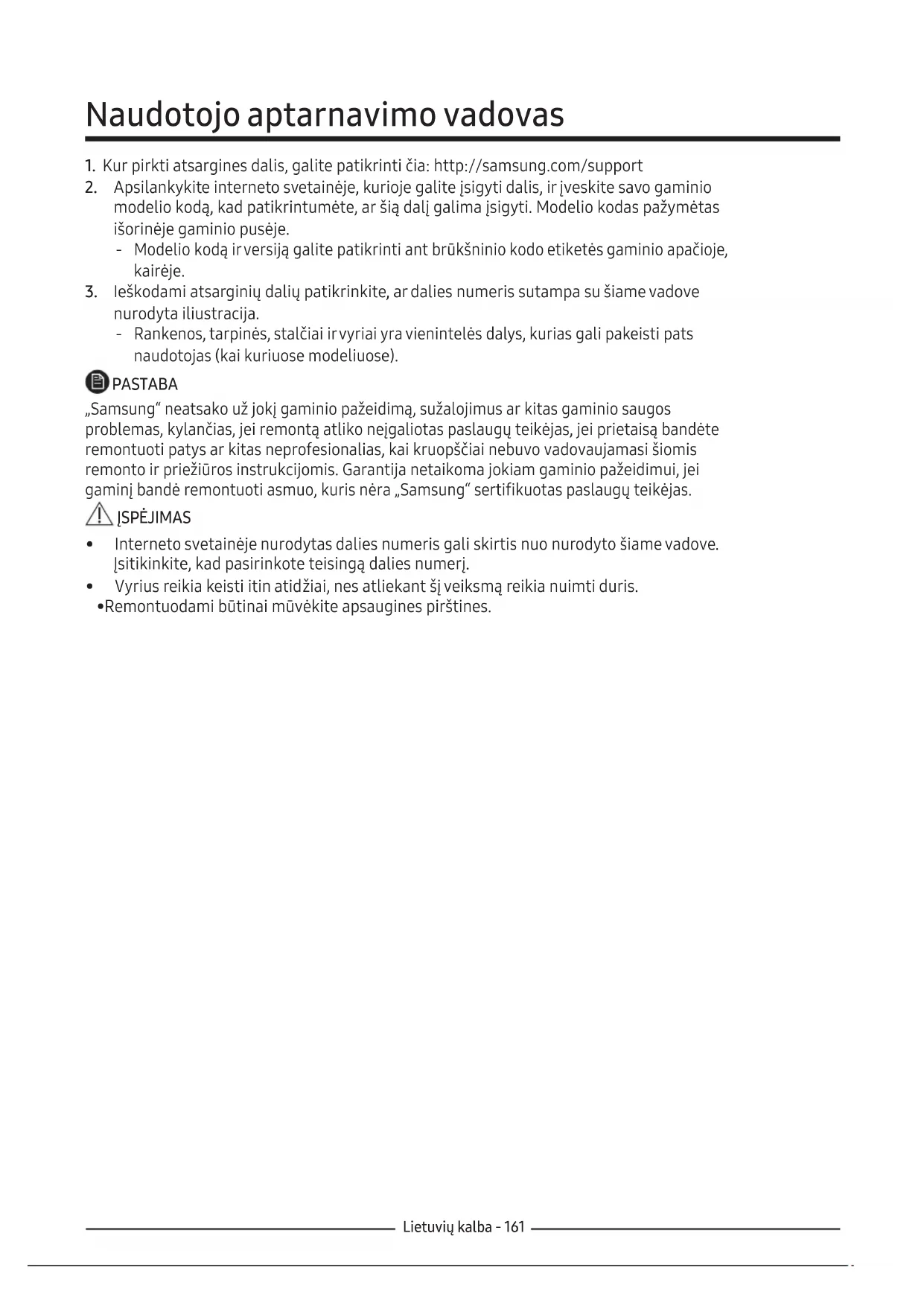

2. Apsilankykite interneto svetainėje, kurioje galite įsigyti dalis, ir įveskite savo gaminio

modelio kodą, kad patikrintumėte, ar šią dalį galima įsigyti. Modelio kodas pažymėtas išorinėje gaminio pusėje. ‐ Modelio kodą ir versiją galite patikrinti ant brūkšninio kodo etiketės gaminio apačioje, kairėje.

3. Ieškodami atsarginių dalių patikrinkite, ar dalies numeris sutampa su šiame vadove

nurodyta iliustracija. ‐ Rankenos, tarpinės, stalčiai ir vyriai yra vienintelės dalys, kurias gali pakeisti pats naudotojas (kai kuriuose modeliuose). PASTABA „Samsung“ neatsako už jokį gaminio pažeidimą, sužalojimus ar kitas gaminio saugos problemas, kylančias, jei remontą atliko neįgaliotas paslaugų teikėjas, jei prietaisą bandėte remontuoti patys ar kitas neprofesionalias, kai kruopščiai nebuvo vadovaujamasi šiomis remonto ir priežiūros instrukcijomis. Garantija netaikoma jokiam gaminio pažeidimui, jei gaminį bandė remontuoti asmuo, kuris nėra „Samsung“ sertifikuotas paslaugų teikėjas. ĮSPĖJIMAS

• Interneto svetainėje nurodytas dalies numeris gali skirtis nuo nurodyto šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies numerį.

• Vyrius reikia keisti itin atidžiai, nes atliekant šį veiksmą reikia nuimti duris.

• Remontuodami būtinai mūvėkite apsaugines pirštines.Lietuvių kalba - 162 Tikrasis vaizdas ir pateikiamos šaldytuvo dalys gali skirtis priklausomai nuo modelio ir šalies.

Brūkšninio kodo etiketė

04Lietuvių kalba - 163 Rankenos keitimas Reikalingi įrankiai (nepridedami) Kaip nuimti rankenas PASTABA Ši procedūra taikoma ir šaldytuvo, ir šaldiklio skyriui. Modelio pavadinimas atrodo taip: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Žvaigždutes pakeičiantys simboliai gali skirtis priklausomai nuo modelio. Žvaigždutė (-ės) prie modelio kodo rodo modelio variantą ir modelio kode gali pakeisti (0–9) arba (A–Z). ĮSPĖJIMAS

• Keisdami durų rankeną elkitės atsargiai, kad nesubraižytumėte priekinės durų dalies.

• Tvirtai paspauskite rankenas ties atramomis. Įsitikinkite, kad tarp atramų ir durų nėra tarpo.

• Tvirtindami rankeną gerai priveržkite varžtus.

• Prieš naudodami gaminį patikrinkite, ar rankena gerai pritvirtinta. „Philips“ atsuktuvas Plokščias atsuktuvas

1. Varžtų dangčiams nuimti naudokite

plokščią atsuktuvą. ‐ Nuėmę rankeną varžtų angas uždenkite varžtų dangčiais.

2. Naudodami „Phillips“ atsuktuvą išsukite

varžtus ir nuimkite rankeną. PASTABA Naudokite šiuos varžtus, jei rankeną norite pritvirtinti priešingoje pusėje.

3. Naują rankeną pritvirtinkite

išmontavimo veiksmus atlikdami atvirkštine tvarka.Lietuvių kalba - 164 Tarpinės keitimas Stalčiaus keitimas ĮSPĖJIMAS Įsitikinkite, kad tarpinę uždėjote tvirtai. Priešingu atveju iš šaldytuvo gali sklisti šaltas oras. ĮSPĖJIMAS Montuodami patikrinkite, ar stalčius tinkamai įstatytas į bėgius. Kaip nuimti tarpinę Atidarykite duris ir nuo durų nuimkite tarpinę. Kaip pakeisti tarpinę Prie šaldytuvo durų pritvirtinkite naują tarpinę. Įsitikinkite, kad tarp naujosios tarpinės ir durų nėra tarpo. Kaip išimti stalčių Švelniai pakelkite priekinę stalčiaus dalį ir ištraukite jį. Kaip sudėti stalčius Stalčius sudėkite veiksmus, kuriuos atlikote išimdami stalčius, pakartodami atvirkštine tvarka.Lietuvių kalba - 165 Vyrių keitimas Reikalingi įrankiai (nepridedami) „Philips“ atsuktuvas Plokščias atsuktuvas 11 mm veržliaraktis 10 mm lizdinis veržliaraktis 8 mm lizdinis veržliaraktis 10 mm veržliaraktis Jei norite pakeisti vyrius, pirmiausia turite nuimti duris. ĮSPĖJIMAS

• Nuimdami duris elkitės itin atsargiai, nes durys yra sunkios.

• Prieš uždėdami vyrius ant durų uždėkite minkštą pagrindą, pvz., kartoną, kad nuleisdami duris jų nesubraižytumėte.

• Kadangi su vyriais reikia elgtis atsargiai ir juos keisti turi du žmonės ar daugiau, rekomenduojame kreiptis į profesionalią techninę tarnybą.

• Jei vyrį nuimsite nelaikydami durų, durys gali nukristi ir sužeisti.

• Įsitikinkite, kad ašis ant vyrio yra uždėta tvirtai.

• Patikrinkite, ar vyris tvirtai pritvirtintas prie spintelės.

• Įsitikinkite, kad laidų jungtys yra tinkamai sujungtos.

• Elkitės atsargiai, kad tvirtindami viršutinį dangtį nesugadintumėte laidų. DĖMESIO

• Šaldytuvui pakelti / paguldyti reikia mažiausiai 2 žmonių.

• Prieš apversdami duris atjunkite maitinimo laidą.Lietuvių kalba - 166 Durų apvertimas PASTABA Jei modelis yra su rankenomis, pirmiausia apsukite rankenas. (Išsamios informacijos ieškokite skyriuje „Durų rankenos padėties apvertimas“ (tik modeliams su juostinėmis rankenomis).)

1. Nuimkite metalinį durų dangtelį (1).

Nuimkite durų ertmės dangtelį (2).

2. Nuimkite dangtelio vyrį, kad įstumtumėte

kablį. ‐ Įkiškite plokščią atsuktuvą ir patraukite atgal. ‐ Pakelkite dangtelį ir pastumkite kablį (stenkitės nesugadinti metalinio vyrio dangtelio per stipriai jį pastumdami). ‐ Išmontuokite stumdami.

3. Išmontuokite šaldytuvo durų prijungimo

jungtį. ‐ Kai kuriems modeliams šis veiksmas gali būti netaikomas. ĮSPĖJIMAS Jungčių netraukite per stipriai.

4. Ištraukite varžtus.

‐ (Elkitės atsargiai, kad išmontuodami duris jų nenumestumėte.)Lietuvių kalba - 167

5. Šaldytuvo duris nuimkite nuo viduriniojo vyrio

atsargiai tiesiai pakeldami duris. ĮSPĖJIMAS Durys yra sunkios. Elkitės atsargiai, kad nuimdami duris nesusižeistumėte.

6. Vidurinį vyrį išmontuokite išsukdami varžtus,

naudodami „Phillips“ atsuktuvą su (+) galvute. ĮSPĖJIMAS Šaldiklio durys gali kristi į priekį, todėl jas prilaikykite.

7. Šaldiklio duris nuimkite nuo apatinio vyrio

atsargiai tiesiai pakeldami duris. ĮSPĖJIMAS Durys yra sunkios. Elkitės atsargiai, kad nuimdami duris nesusižeistumėte.Lietuvių kalba - 168

8. Kai šaldiklio durys laikosi už apatinio vyrio

(A), lėtai patraukite apatinį vyrį (A), kad duris nuimtumėte nuo laikiklio apatinėje šaldytuvo dalyje. Apatinį vyrį (A) nuėmus nuo laikiklio ištraukite jį iš šaldiklio durų, otada šaldiklio duris patraukite žemyn, kadjas nuimtumėte nuo viduriniojo vyrio (B). ĮSPĖJIMAS Kad šaldiklio durys nenukristų, šaldiklio duris laikykite tvirtai, kol jas saugiai nukelsite nuo viduriniojo vyrio (B).

9. Naudodami „Phillips“ atsuktuvą ir lizdinį

veržliaraktį (10mm), kad nuimtumėte varžtus, laikančius vidurinįjį vyrį (A).

10. Juos prisukite išmontavimo veiksmus

atlikdami atvirkštine tvarka, prieš tai pakeitę viršutinį, vidurinį ir (arba) apatinįvyrį. ĮSPĖJIMAS

• Įsitikinkite, kad laidų jungtys yra tinkamai sujungtos.

• Elkitės atsargiai, kad tvirtindami viršutinį dangtį nesugadintumėte laidų.Dansk - 169 Bruger service vejledning
