GEBRUIKSAANWIJZING RB29FSRNDBC SAMSUNG

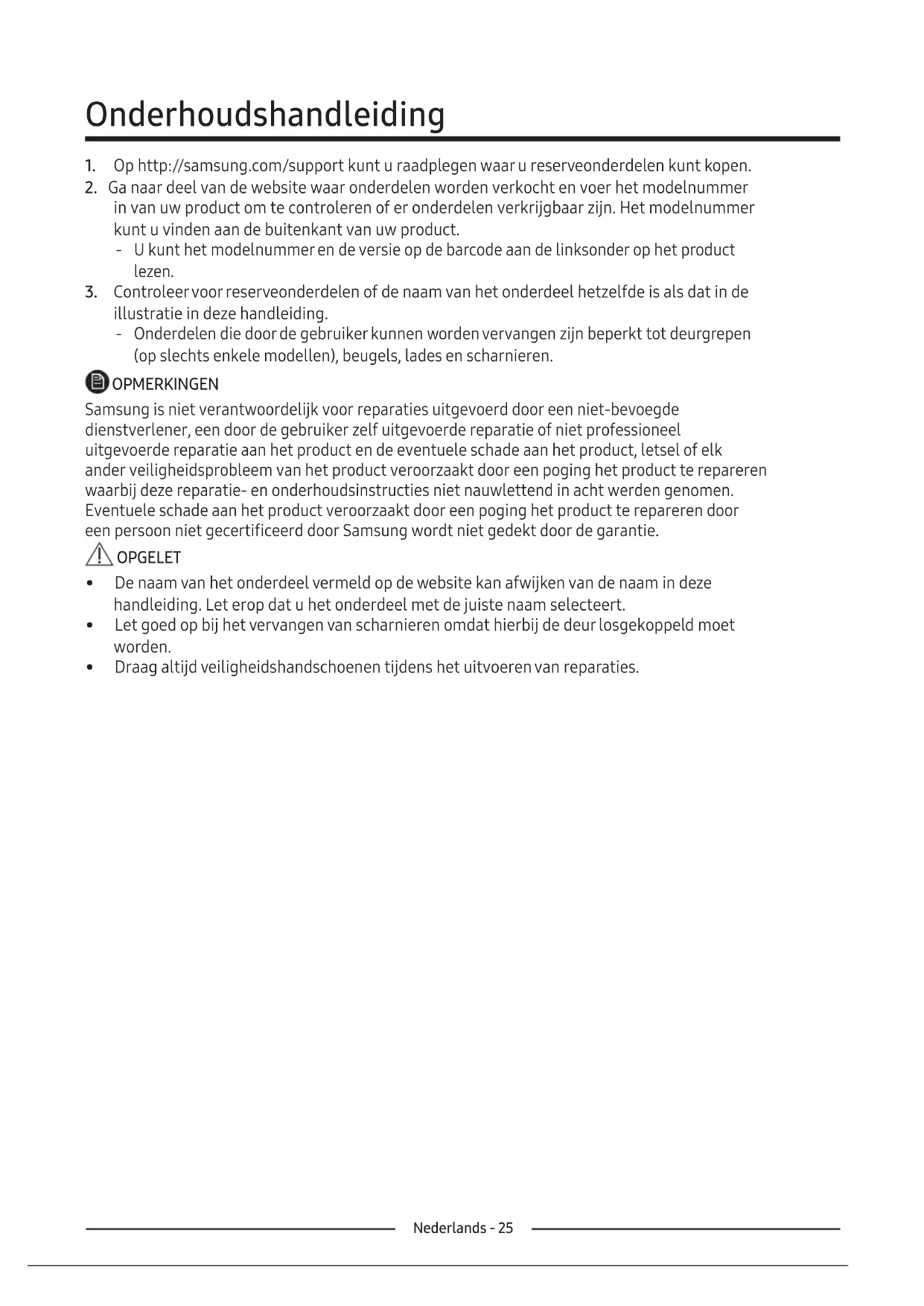

1. Op http://samsung.com/support kunt u raadplegen waar u reserveonderdelen kunt kopen.

2. Ga naar deel van de website waar onderdelen worden verkocht en voer het modelnummer

in van uw product om te controleren of er onderdelen verkrijgbaar zijn. Het modelnummer kunt u vinden aan de buitenkant van uw product. ‐ U kunt het modelnummer en de versie op de barcode aan de linksonder op het product lezen.

3. Controleer voor reserveonderdelen of de naam van het onderdeel hetzelfde is als dat in de

illustratie in deze handleiding. ‐ Onderdelen die door de gebruiker kunnen worden vervangen zijn beperkt tot deurgrepen (op slechts enkele modellen), beugels, lades en scharnieren. OPMERKINGEN Samsung is niet verantwoordelijk voor reparaties uitgevoerd door een niet-bevoegde dienstverlener, een door de gebruiker zelf uitgevoerde reparatie of niet professioneel uitgevoerde reparatie aan het product en de eventuele schade aan het product, letsel of elk ander veiligheidsprobleem van het product veroorzaakt door een poging het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet nauwlettend in acht werden genomen. Eventuele schade aan het product veroorzaakt door een poging het product te repareren door een persoon niet gecertificeerd door Samsung wordt niet gedekt door de garantie. OPGELET

• De naam van het onderdeel vermeld op de website kan afwijken van de naam in deze handleiding. Let erop dat u het onderdeel met de juiste naam selecteert.

• Let goed op bij het vervangen van scharnieren omdat hierbij de deur losgekoppeld moet worden.

• Draag altijd veiligheidshandschoenen tijdens het uitvoeren van reparaties.Nederlands - 26 De daadwerkelijke afbeelding en geleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

Deurgrepen (alleen van toepassing op bepaalde modellen)

04Nederlands - 27 Reserve deurgreep Benodigd gereedschap (niet meegeleverd) Voor het loskoppelen van de deurgrepen. OPMERKINGEN Deze procedure is van toepassing op zowel de koelkast als de vriezer. Modelnamen zien er als volgt uit: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Wat de sterretjes vervangt is afhankelijk van het model. De sterretjes in het modelnummer geven een variant van het model aan en kunnen staan voor (0-9) of (A-Z) in het modelnummer. OPGELET

• Let erop dat u geen krassen veroorzaakt aan de voorzijde van de deur bij het vervangen van de deurgreep.

• Druk de deurgrepen stevig tegen de ondersteuningen aan. Let erop dat er geen gat zit tussen de ondersteuningen en de deur.

• Draai de schroeven strak vast bij het monteren van de deurgreep.

• Controleer of de deurgreep stevig is gemonteerd voordat u het product gaat gebruiken. Kruiskop- schroevendraaier Platte schroevendraaier

1. Gebruik een platte schroevendraaier

omde schroefdoppen te verwijderen. ‐ Nadat u de deurgreep hebt losgekoppeld, moet u de schroefdoppen weer op de schroefgaten plaatsen.

2. Gebruik een kruiskopschroevendraaier

om de schroeven los te maken en de deurgreep los te koppelen. OPMERKINGEN Gebruik deze schroeven om de deurgreep aan de andere kant vast te maken.

3. Assembleer de nieuwe deurgreep

in de omgekeerde volgorde van het loskoppelen.Nederlands - 28 Beugel vervangen De lade vervangen. OPGELET Let erop dat u de beugel stevig vast maakt. Anders kan er koude lucht uit de koelkast ontsnappen. OPGELET Let erop dat de lade tijdens het installeren goed wordt geplaatst in de rails. De beugel verwijderen. Open de deur en haal de beugel uit dedeur. De beugel vervangen. Monteer een nieuwe beugel op de koelkastdeur. Let erop dat er geen gat zittussen de nieuwe beugel en de deur. De lade verwijderen. Til de voorkant van de lade voorzichtig omhoog en schuif de lade naar buiten. De lades weer aansluiten. Het weer aansluiten van de lades gebeurt in de omgekeerde volgorde van het verwijderen.Nederlands - 29 Scharnieren vervangen. Benodigd gereedschap (niet meegeleverd) Kruiskopschroevendraaier Platte schroevendraaier 11 mm moersleutel 10 mm inbussleutel 8 mm inbussleutel 10 mm moersleutel U moet eerst de deuren verwijderen voordat u de scharnieren gaat vervangen. OPGELET

• Let goed op tijdens het verwijderen van de deuren want deze zijn zwaar.

• Voordat u de scharnieren gaat vervangen moet u eerst een zacht voorwerp, zoals een stuk bordkarton, op de vloer leggen om krassen op de deuren te voorkomen als u deze neerlegt.

• Wij raden u aan een professionele technicus erbij te halen aangezien de scharnieren voorzichtig moeten worden behandeld en door twee of meer mensen moeten worden vervangen.

• Als u de scharnier verwijderd zonder de deur vast te houden, dan kan de deur vallen en letsel veroorzaken.

• Let er op dat de as stevig is vastgemaakt aan de scharnier.

• Controleer of de scharnier stevig is gemonteerd aan de koelkast.

• Let erop dat draadverbindingen goed worden aangesloten.

• Let erop de draden niet te beschadigen bij het vastmaken van de bovenkap. WAARSCHUWING

• Voor het kantelen/neerleggen van de koelkast zijn twee mensen nodig.

• Haal de stekker uit het stopcontact voor dat u de deuren gaat omkeren.Nederlands - 30 De deur omkeren OPMERKINGEN Keer eerst de deurgrepen om bij modellen met handgrepen. (Raadpleeg “De stand van de deurgreep omkeren” (voor modellen met handgrepen))

1. Verwijder de kap van de bedradingsdeur (1).

Demonteer het vulstuk van de deur (2).

2. Verwijder de scharnierkap om een haak in te

drukken. ‐ Steek een platte schroevendraaier erin en plaats het terug. ‐ Haal de kap omhoog en druk een haak in (let erop de scharnierklep te beschadigen door deze te hard in te drukken). ‐ Indrukken om te demonteren.

3. Ontkoppel de bedradingsconnector voor de

koelkastdeur. ‐ Deze stap is niet op alle modellen van toepassing. OPGELET Trek niet te hard aan de connectoren!

4. Verwijder de schroeven.

‐ (Let erop dat u de deur niet laat vallen tijdens het demonteren.)Nederlands - 31

5. Verwijder de koelkastdeur vanaf de middelste

scharnier door de deur voorzichtig recht omhoog te tillen. OPGELET De deur is zwaar; let erop dat u geen letsel oploopt tijdens het verwijderen van de deur.

6. Demonteer de middelste scharnier door de

schroeven met een kruiskopschroevendraaier (+) te verwijderen. OPGELET De vriezerdeur kan naar voren vallen. Ondersteun dedeur.

7. Verwijder de vriezerdeur vanaf de onderste

scharnier door de deur voorzichtig recht omhoog te tillen. OPGELET De deur is zwaar; let erop dat u geen letsel oploopt tijdens het verwijderen van de deur.Nederlands - 32

8. Terwijl de vriezer deur steunt op de

onderste scharnier (A) moet u langzaam de onderste scharnier (A) er langzaam uit de houder aan de onderkant van de koelkast trekken. Zodra de onderste scharnier (A) uit de houder is gehaald, kunt u het uit de vriezerdeur verwijderen en de vriezerdeur laten zakken om deze uit de middelste scharnier (B) te halen. OPGELET Let erop dat de vriezerdeur goed wordt vastgehouden totdat het uit de middelste scharnier (B) is gehaald om te voorkomen datdevriezerdeur valt.

9. Gebruik een kruiskopschroevendraaier en

inbussleutel (10 mm) om de schroeven die de middelste scharnier (A) vasthouden.

10. Assembleer in omgekeerde volgorde van

het demonteren nadat u de bovenste, middelste en/of onderste scharnier hebt vervangen. OPGELET

• Let erop dat draadverbindingen goed worden aangesloten.
