RB34A7B5C38W - Koelkast SAMSUNG - Gratis gebruiksaanwijzing en handleiding

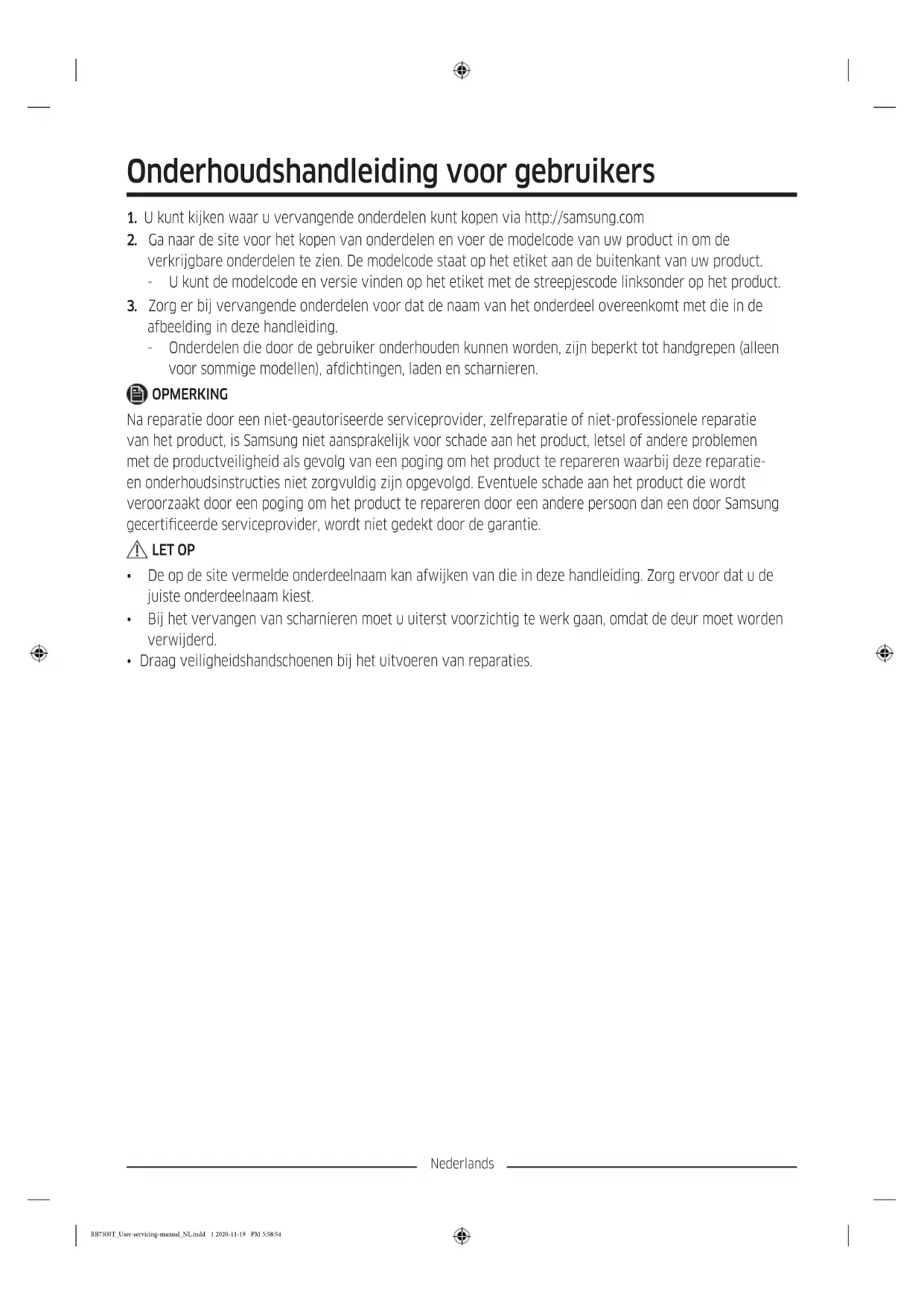

GEBRUIKSAANWIJZING RB34A7B5C38W SAMSUNG

1. U kunt kijken waar u vervangende onderdelen kunt kopen via http://samsung.com

2. Ga naar de site voor het kopen van onderdelen en voer de modelcode van uw product in om de

verkrijgbare onderdelen te zien. De modelcode staat op het etiket aan de buitenkant van uw product. - U kunt de modelcode en versie vinden op het etiket met de streepjescode linksonder op het product.

3. Zorg er bij vervangende onderdelen voor dat de naam van het onderdeel overeenkomt met die in de

afbeelding in deze handleiding. - Onderdelen die door de gebruiker onderhouden kunnen worden, zijn beperkt tot handgrepen (alleen voor sommige modellen), afdichtingen, laden en scharnieren. OPMERKING Na reparatie door een niet-geautoriseerde serviceprovider, zelfreparatie of niet-professionele reparatie van het product, is Samsung niet aansprakelijk voor schade aan het product, letsel of andere problemen met de productveiligheid als gevolg van een poging om het product te repareren waarbij deze reparatie- en onderhoudsinstructies niet zorgvuldig zijn opgevolgd. Eventuele schade aan het product die wordt veroorzaakt door een poging om het product te repareren door een andere persoon dan een door Samsung gecerticeerde serviceprovider, wordt niet gedekt door de garantie. LET OP

• De op de site vermelde onderdeelnaam kan afwijken van die in deze handleiding. Zorg ervoor dat u de juiste onderdeelnaam kiest.

• Bij het vervangen van scharnieren moet u uiterst voorzichtig te werk gaan, omdat de deur moet worden verwijderd.

• Draag veiligheidshandschoenen bij het uitvoeren van reparaties. RB7300T_User-servicing-manual_NL.indd 1 2020-11-19 PM 5:58:54Nederlands Het werkelijke uiterlijk en de meegeleverde onderdelen van uw koelkast kunnen afwijken, afhankelijk van het model en het land.

01 Bovenste scharnier 02 Afdichting 03 Lade 04 Handgrepen (alleen bepaalde modellen) 05 Middelste scharnier 06 Etiket met streepjescode 07 Onderste scharnier RB7300T_User-servicing-manual_NL.indd 2 2020-11-19 PM 5:58:54Nederlands Vervangen van handgrepen De modelnaam ziet er zo uit: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2**** Wat er in plaats van de sterretjes staat, kan per model verschillen. Een of meerdere sterretjes in de modelcode geven een modelvariant aan en kunnen een vervanging zijn voor (0-9) of (A-Z) in de modelcode. LET OP

• Wees voorzichtig bij het vervangen van de handgreep op de deur om de voorkant van de deur niet te bekrassen.

• Druk de handgrepen stevig aan bij de steunen. Zorg ervoor dat er geen ruimte is tussen de steunen en de deur.

• Draai de schroeven stevig aan bij het bevestigen van de handgreep.

• Controleer of de handgreep stevig vastzit voordat u het product gebruikt. Vereist gereedschap (niet meegeleverd) Kruiskopschroevendraaier Platte schroevendraaier De handgrepen verwijderen OPMERKING Deze procedure is van toepassing op zowel de koelkast als het vriescompartiment.

1. Gebruik de platte schroevendraaier om de

schroefafdekkingen te verwijderen. - Na het verwijderen van de handgreep plaatst u de schroefafdekkingen terug op de schroefgaten.

2. Gebruik een kruiskopschroevendraaier om de

schroeven en de handgreep te verwijderen. OPMERKING Gebruik de schroeven om de handgreep op de tegenoverliggende zijde te bevestigen.

3. Monteer de nieuwe handgreep in omgekeerde

volgorde van het demonteren. RB7300T_User-servicing-manual_NL.indd 3 2020-11-19 PM 5:59:01Nederlands Vervangen van afdichtingen LET OP Zorg ervoor dat u de afdichting stevig vastzet. Anders kan er koude lucht uit de koelkast lekken. De afdichting verwijderen Open de deur en verwijder de afdichting van de deur. De afdichting vervangen Bevestig een nieuwe afdichting aan de koelkastdeur. Zorg ervoor dat er geen ruimte is tussen de nieuwe afdichting en de deur. Vervangen van laden LET OP Controleer dat de lade op juiste wijze in de rail wordt geplaatst tijdens de montage. De lade verwijderen Til de voorkant van de lade voorzichtig op en schuif deze eruit. De laden opnieuw plaatsen Bij het opnieuw plaatsen van de laden volgt u de omgekeerde volgorde van de desbetreffende stappen voor verwijdering. RB7300T_User-servicing-manual_NL.indd 4 2020-11-19 PM 5:59:02Nederlands Vervangen van scharnieren Voor het vervangen van de scharnieren moet u eerst de deur verwijderen. LET OP

• Ga bijzonder voorzichtig te werk bij het verwijderen van de deuren, want de deuren zijn zwaar.

• Plaats voordat u de scharnieren vervangt een zachte ondergrond zoals karton op de vloer om te voorkomen dat de deur bekrast wordt wanneer u deze neerzet.

• Aangezien de scharnieren zorgvuldig moeten worden behandeld en vervangen door twee of meer personen, raden we u aan de hulp van een professionele technische service in te roepen.

• Als u het scharnier verwijdert zonder de deur vast te houden, kan de deur vallen en verwondingen veroorzaken.

• Zorg ervoor dat de pen stevig is vastgezet op het scharnier.

• Controleer of het scharnier stevig vastzit op de kast.

• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.

• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap. WAARSCHUWING

• Het vereist minimaal 2 personen om de koelkast te kantelen of neer te leggen.

• Haal de stekker uit het stopcontact voordat u de deuren omkeert. Vereist gereedschap (niet meegeleverd) Kruiskopschroevendraaier Platte schroevendraaier steeksleutel van 11 mm dopsleutel van 10 mm dopsleutel van 8 mm steeksleutel van 10 mm RB7300T_User-servicing-manual_NL.indd 5 2020-11-19 PM 5:59:02Nederlands De deur omkeren OPMERKING Keer bij modellen met handgrepen eerst de handgrepen om. (Raadpleeg het gedeelte ‘Vervangen van handgrepen (voor modellen met stanghandgrepen)’ voor uitgebreide informatie.)

1. Sluit de koelkastdeur en verwijder met een

kruiskopschroevendraaier de schroeven waarmee de bovenkap (A) vastzit.

2. Til de bovenkap (A) voorzichtig op en plaats deze

bovenop de koelkast. - Wees voorzichtig bij het optillen van de bovenkap (A). Eronder is een draad aangesloten.

3. Verwijder de draad en kabelaansluiting die op de

houder onder de bovenkap zijn geplaatst. - Deze stap is op sommige modellen mogelijk niet van toepassing. LET OP Trek niet te hard aan de aansluitingen.

4. Koppel de kabelaansluiting (A) los.

- Deze stap is op sommige modellen mogelijk niet van toepassing. RB7300T_User-servicing-manual_NL.indd 6 2020-11-19 PM 5:59:03Nederlands

5. Gebruik een dopsleutel (8 mm) om de schroeven

te verwijderen waarmee het bovenste scharnier (A) is bevestigd. LET OP Voorkom dat de koelkastdeur valt door deze stevig vast te houden terwijl u de schroeven verwijdert.

6. Open de koelkastdeur en til de deur op om deze

van de middelste scharnier te verwijderen. Bewaar de deur op een veilige plaats. LET OP De deur is zwaar. Om schade en letsel te voorkomen, moet u voorzichtig zijn met het verwijderen van de deur.

7. Open de vriezerdeur en gebruik een dopsleutel

(8 mm) om de schroeven te verwijderen waarmee het onderste scharnier (A) is bevestigd. RB7300T_User-servicing-manual_NL.indd 7 2020-11-19 PM 5:59:03Nederlands

8. Terwijl de vriezerdeur op het onderste scharnier

(A) steunt, trekt u langzaam het onderste scharnier (A) los om dit uit de houder op de bodem van de koelkast te verwijderen. Zodra het onderste scharnier (A) uit de houder is verwijderd, verwijdert u dit van de vriezerdeur. Vervolgens trekt u de vriezerdeur naar beneden om deze van het middelste scharnier (B) te verwijderen. LET OP Voorkom dat de vriezerdeur valt door de deur stevig vast te houden totdat deze veilig verwijderd is van het middelste scharnier (B).

9. Gebruik een kruiskopschroevendraaier en

een dopsleutel (10 mm) om de schroeven te verwijderen waarmee het middelste scharnier (A) is bevestigd.

10. Monteer in omgekeerde volgorde van het

demonteren nadat het bovenste, middelste en/of onderste scharnier is vervangen. LET OP

• Zorg ervoor dat de kabelaansluitingen goed zijn aangesloten.

• Ga voorzichtig te werk om de kabels niet te beschadigen bij het bevestigen van de bovenkap. RB7300T_User-servicing-manual_NL.indd 8 2020-11-19 PM 5:59:04Español Manual de mantenimiento del usuario
