BRUKSANVISNING RB34A7B5C38W SAMSUNG

2. Besøk nettstedet for kjøp av deler og legg inn modellkoden til produktet ditt for å se hvilke deler som er

tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet. - Du kan sjekke modellkode og versjon på strekkodeetiketten nederst til venstre på produktet.

3. For reservedeler må du sørge for at delenavnet samsvarer med illustrasjonen i denne håndboken.

- Deler som kan repareres av brukeren, er begrenset til håndtak (bare enkelte modeller), pakninger, skuffer og hengsler. MERK Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvutført reparasjon eller ikke-profesjonell reparasjon av produktet, er Samsung ikke ansvarlig for skade på produktet, personskader eller andre produktsikkerhetsproblemer forårsaket av ethvert forsøk på å reparere produktet som ikke følger disse reparasjons- og vedlikeholdsinstruksjonene nøye. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre personer enn en Samsung-sertisert tjenesteleverandør, vil ikke bli dekket av garantien. FORSIKTIG

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er oppført i denne håndboken. Sørg for å velge riktig delnavn.

• Utskiftning hengsler krever ekstrem forsiktighet fordi det innebærer å løsne døren.

• Bruk vernehansker når du utfører reparasjoner. RB7300T_User-servicing-manual_NO.indd 1 2020-11-19 PM 5:58:40Norsk Det faktiske bildet og de medfølgende komponentdelene til kjøleskapet kan variere, avhengig av modell og land.

• Sørg for å ikke ripe opp forsiden av døren når du skifter ut dørhåndtaket.

• Trykk håndtakene ned på støttene. Kontroller at det ikke er noe mellomrom mellom støttene og døren.

1. Bruk en at skrutrekker til å erne skruehettene.

- Etter å ha tatt av håndtaket, fest skruehettene tilbake på skruehullene.

2. Bruk en stjerneskrutrekker til å erne skruene

og løsne håndtaket. MERK Bruk disse skruene til å feste håndtaket på den motsatte siden.

3. Monter det nye håndtaket i motsatt rekkefølge

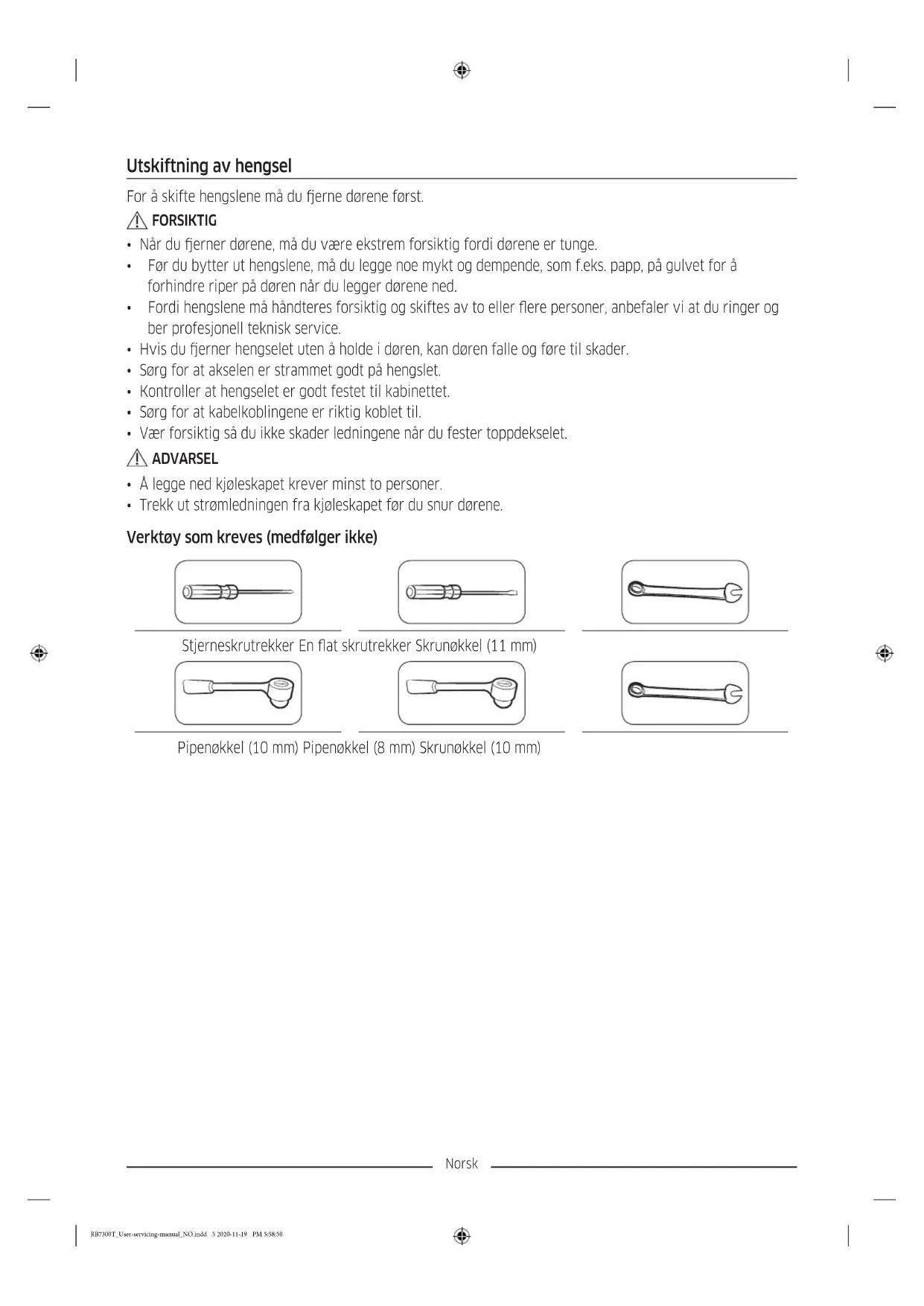

• Før du bytter ut hengslene, må du legge noe mykt og dempende, som f.eks. papp, på gulvet for å forhindre riper på døren når du legger dørene ned.

• Fordi hengslene må håndteres forsiktig og skiftes av to eller ere personer, anbefaler vi at du ringer og ber profesjonell teknisk service.

• Hvis du erner hengselet uten å holde i døren, kan døren falle og føre til skader.

• Sørg for at akselen er strammet godt på hengslet.

• Kontroller at hengselet er godt festet til kabinettet.

• Sørg for at kabelkoblingene er riktig koblet til.

• Vær forsiktig så du ikke skader ledningene når du fester toppdekselet. ADVARSEL

• Å legge ned kjøleskapet krever minst to personer.

• Trekk ut strømledningen fra kjøleskapet før du snur dørene. Verktøy som kreves (medfølger ikke) Stjerneskrutrekker En at skrutrekker Skrunøkkel (11 mm) Pipenøkkel (10 mm) Pipenøkkel (8 mm) Skrunøkkel (10 mm) RB7300T_User-servicing-manual_NO.indd 5 2020-11-19 PM 5:58:50Norsk Reversere døren MERK For modeller med håndtak, reverser håndtakene først. (For mer informasjon, se «Utskiftning av håndtak (for modeller med avlange håndtak)»-delen.)

stjerneskrutrekker til å erne skruene fra det toppdekselet (A).

2. Løft forsiktig toppdekselet (A) og plasser det på

toppen av kjøleskapet. - Vær forsiktig når du løfter toppdekselet (A). Det er en ledning koblet til under det.

3. Fjern kabelen og kabelkoblingen på holderen

under toppdekselet. - Dette trinnet gjelder kanskje ikke for noen av modellene. FORSIKTIG Ikke trekk koblingene for hardt.

- Dette trinnet gjelder kanskje ikke for noen av modellene. RB7300T_User-servicing-manual_NO.indd 6 2020-11-19 PM 5:58:51Norsk

som fester topphengselet (A). FORSIKTIG For å unngå at kjøleskapsdøren faller, må du holde godt fast i den mens du erner det øvre hengselet.

6. Løft døren for å erne den fra det nedre

7. Åpne frysedøren og bruk en pipenøkkel (8 mm)

du sakte det bunnhengselet (A) for å erne den fra holderen på undersiden av kjøleskapet. Når bunnhengselet (A) er ernet fra holderen, erner du det fra fryserdøren, og trekker deretter fryserdøren ned for å erne den fra det midterste hengslet (B). FORSIKTIG For å hindre at fryserdøren faller, må du holde fryserdøren godt til den er trygt ernet fra det midterste hengslet (B).

for å erne skruene som fester det midterste hengslet (A).

10. Utfør monteringen i omvendt rekkefølge av

demonteringen etter å ha byttet ut topp-, midt- og/eller bunnhengselet. FORSIKTIG

• Sørg for at kabelkoblingene er riktig koblet til.
