RB34A7B5C38W - Lednice SAMSUNG - Bezplatný návod k obsluze

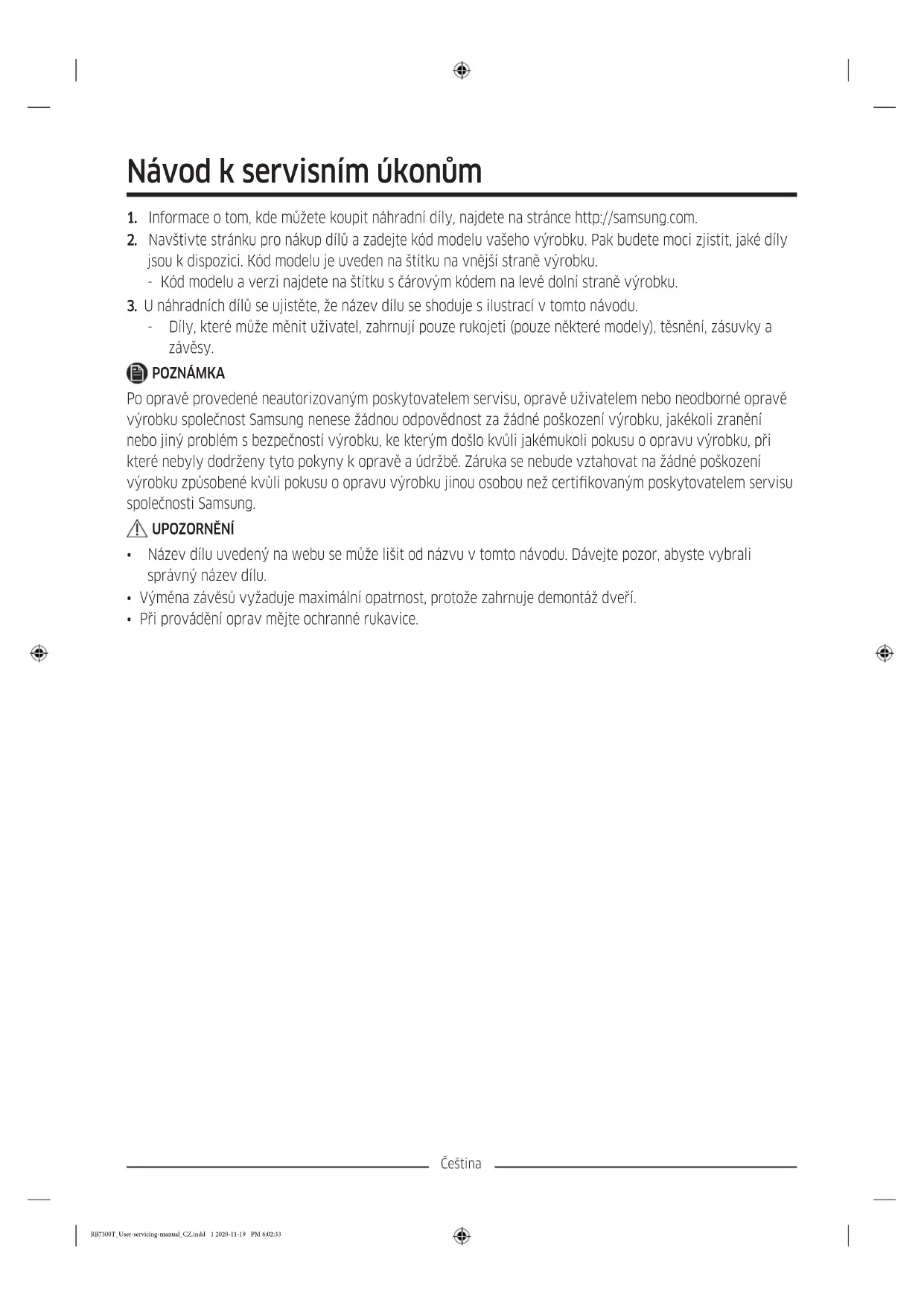

NÁVOD K OBSLUZE RB34A7B5C38W SAMSUNG

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.com.

2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete moci zjistit, jaké díly

jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku. - Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.

3. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.

- Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certikovaným poskytovatelem servisu společnosti Samsung. UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.

• Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.

• Při provádění oprav mějte ochranné rukavice. RB7300T_User-servicing-manual_CZ.indd 1 2020-11-19 PM 6:02:33Čeština Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Těsnění 03 Zásuvka 04 Rukojeti (pouze vybrané modely) 05 Prostřední závěs 06 Štítek s čárovým kódem 07 Spodní závěs RB7300T_User-servicing-manual_CZ.indd 2 2020-11-19 PM 6:02:33Čeština Výměna rukojeti Název modelu vypadá následovně: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2**** To, co symbolizují hvězdičky, se může u jednotlivých modelů lišit. Hvězdičky v kódu modelu značí variantu modelu a v kódu modelu mohou nahrazovat číslice (0–9) nebo písmena (A–Z). UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.

• Pevně zatlačte rukojeti na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.

• Při nasazování rukojeti pevně utáhněte šrouby.

• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena. Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Demontáž rukojetí POZNÁMKA Tento postup se vztahuje na prostor chladničky i prostor mrazničky.

1. Použijte plochý šroubovák k sejmutí krytů

šroubů. - Po sejmutí rukojeti nasaďte kryty šroubů. zpět na otvory šroubů.

2. Křížovým šroubovákem vyšroubujte šrouby a

sejměte rukojeť. POZNÁMKA Těmito šrouby upevněte rukojeť na opačné straně.

3. Novou rukojeť sestavte podle stejného postupu,

který jste použili při demontáži, ale v opačném pořadí. RB7300T_User-servicing-manual_CZ.indd 3 2020-11-19 PM 6:02:43Čeština Výměna těsnění UPOZORNĚNÍ Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch. Sejmutí těsnění Otevřete dveře a sejměte těsnění ze dveří. Výměna těsnění Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera. Výměna zásuvky UPOZORNĚNÍ Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách. Vytažení zásuvky Mírně zvedněte předek zásuvky a vysuňte ji. Zpětné nasazení zásuvek Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí. RB7300T_User-servicing-manual_CZ.indd 4 2020-11-19 PM 6:02:44Čeština Výměna závěsu Při výměně závěsů je třeba nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.

• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.

• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

• Ujistěte se, že dřík je k závěsu pevně připojen.

• Zkontrolujte, že je závěs pevně připojen ke skříni.

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.

• Před obrácením směru otvírání dveří odpojte síťový kabel. Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm Nástrčkový klíč 10 mm Nástrčkový klíč 8 mm Plochý klíč 10 mm RB7300T_User-servicing-manual_CZ.indd 5 2020-11-19 PM 6:02:44Čeština Změna směru otevírání dveří POZNÁMKA U modelů s rukojeťmi nejprve rukojeti přemístěte na druhou stranu. (Podrobné informace najdete v části „Výměna rukojeti (u modelů s tyčovým typem rukojeti)“.)

1. Se zavřenými dveřmi chladničky křížovým

šroubovákem vyšroubujte šrouby upevňující horní kryt (A).

2. Lehce nadzvedněte horní kryt (A) a položte jej

nahoru na chladničku. - Při zvedání horního krytu (A) postupujte opatrně. Pod ním se nachází připojený kabel.

3. Odstraňte kabel a konektor kabelu, umístěné na

držáku pod horním krytem. - Tento krok se nemusí vztahovat na některé modely. UPOZORNĚNÍ Netahejte za konektory příliš silně.

- Tento krok se nemusí vztahovat na některé modely. RB7300T_User-servicing-manual_CZ.indd 6 2020-11-19 PM 6:02:47Čeština

5. Pomocí nástrčkového klíče (8 mm) demontujte

šrouby upevňující horní závěs (A). UPOZORNĚNÍ Abyste zabránili pádu dveří chladničky, pevně je při demontáži šroubů přidržujte.

6. Otevřete dveře chladničky a poté je nadzvedněte,

abyste je vysadili z prostředního závěsu. Uložte dveře na bezpečném místě. UPOZORNĚNÍ Dveře jsou těžké. Chcete-li zabránit poškození nebo zranění, postupujte při vyjmutí dveří opatrně.

7. Otevřete dveře mrazničky a poté pomocí

nástrčkového klíče (8 mm) demontujte šrouby upevňující spodní závěs (A). RB7300T_User-servicing-manual_CZ.indd 7 2020-11-19 PM 6:02:48Čeština

8. S dveřmi mrazničky stále nasazenými na spodním

závěsu (A) pomalu zatáhněte za spodní závěs (A), abyste jej demontovali z držáku ve spodní části chladničky. Po demontáži spodního závěsu (A) z držáku jej sejměte ze dveří mrazničky a poté zatáhněte dveře mrazničky směrem dolů, abyste je vysadili z prostředního závěsu (B). UPOZORNĚNÍ Abyste zabránili pádu dveří mrazničky, pevně je až do bezpečné demontáže prostředního závěsu (B) přidržujte.

9. Pomocí křížového šroubováku a nástrčkového

klíče (10 mm) vyšroubujte šrouby upevňující prostřední závěs (A).

10. Po výměně horního, prostředního a/nebo

spodního závěsu proveďte opětovnou montáž v opačném pořadí kroků postupu demontáže. UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste nepoškodili kabely. RB7300T_User-servicing-manual_CZ.indd 8 2020-11-19 PM 6:02:49Slovenčina Používateľská servisná príručka

1. Pri zatvorených dvierkach chladničky odskrutkujte

chladničku. - Pri zdvíhaní horného krytu (A) postupujte opatrne. Nájdete pod ním káblové pripojenie.

3. Demontujte kábel a káblový konektor umiestnený

4. Odpojte káblový konektor (A).

6. Otvorte dvierka chladničky a následne ich
