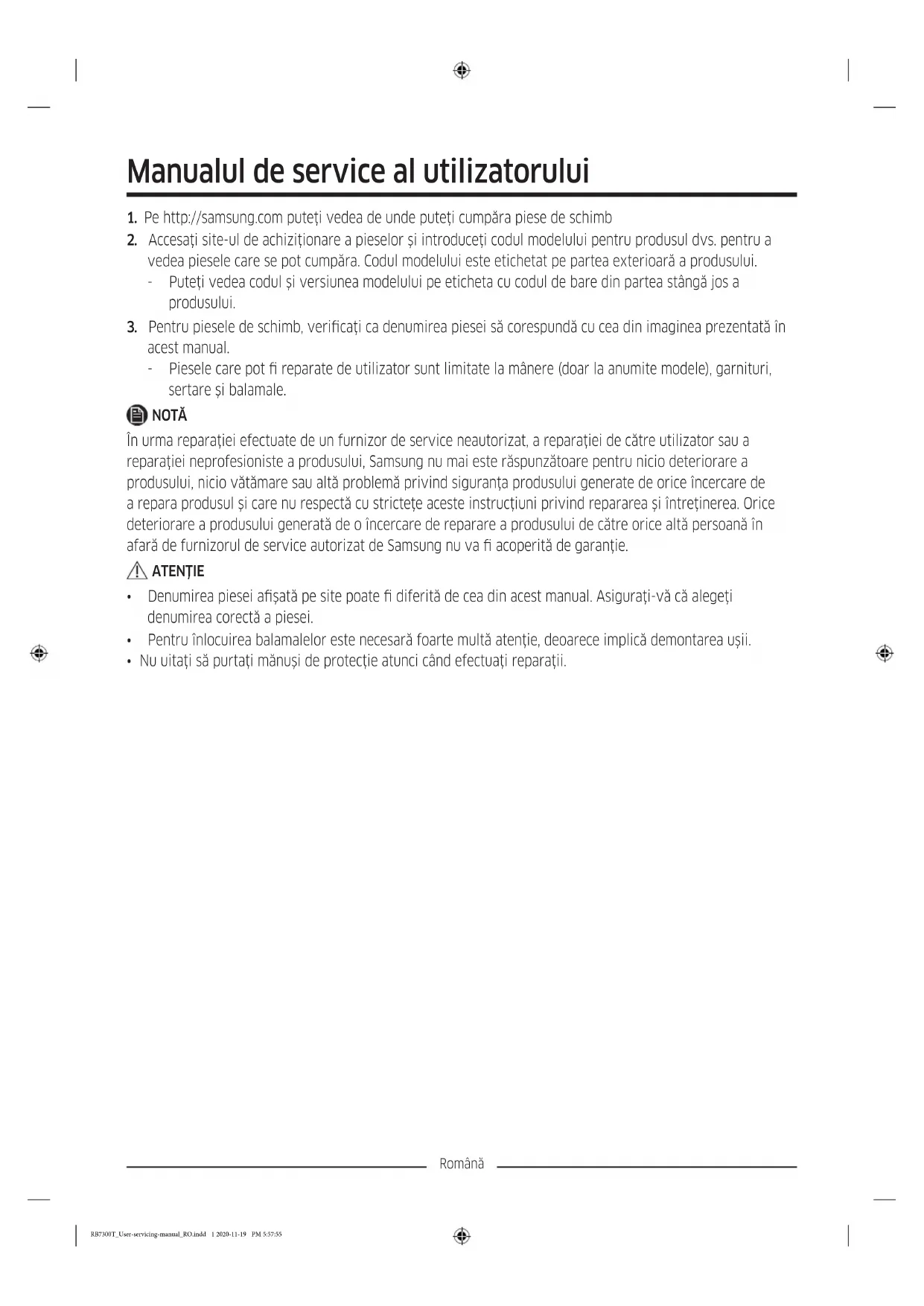

MANUAL DE UTILIZARE RB34A7B5C38W SAMSUNG

1. Pe http://samsung.com puteţi vedea de unde puteţi cumpăra piese de schimb

2. Accesaţi site-ul de achiziţionare a pieselor şi introduceţi codul modelului pentru produsul dvs. pentru a

vedea piesele care se pot cumpăra. Codul modelului este etichetat pe partea exterioară a produsului. - Puteţi vedea codul şi versiunea modelului pe eticheta cu codul de bare din partea stângă jos a produsului.

3. Pentru piesele de schimb, vericaţi ca denumirea piesei să corespundă cu cea din imaginea prezentată în

acest manual. - Piesele care pot reparate de utilizator sunt limitate la mânere (doar la anumite modele), garnituri, sertare şi balamale. NOTĂ În urma reparaţiei efectuate de un furnizor de service neautorizat, a reparaţiei de către utilizator sau a reparaţiei neprofesioniste a produsului, Samsung nu mai este răspunzătoare pentru nicio deteriorare a produsului, nicio vătămare sau altă problemă privind siguranţa produsului generate de orice încercare de a repara produsul şi care nu respectă cu stricteţe aceste instrucţiuni privind repararea şi întreţinerea. Orice deteriorare a produsului generată de o încercare de reparare a produsului de către orice altă persoană în afară de furnizorul de service autorizat de Samsung nu va acoperită de garanţie. ATENŢIE

• Denumirea piesei aşată pe site poate diferită de cea din acest manual. Asiguraţi-vă că alegeţi denumirea corectă a piesei.

• Pentru înlocuirea balamalelor este necesară foarte multă atenţie, deoarece implică demontarea uşii.

• Nu uitaţi să purtaţi mănuşi de protecţie atunci când efectuaţi reparaţii. RB7300T_User-servicing-manual_RO.indd 1 2020-11-19 PM 5:57:55Română Imaginea efectivă şi piesele furnizate ale frigiderului pot diferi, în funcţie de model şi de ţară.

01 Balama superioară 02 Garnitură 03 Sertar 04 Mânere (doar la anumite modele) 05 Balama mijlocie 06 Etichetă cu codul de bare 07 Balama inferioară RB7300T_User-servicing-manual_RO.indd 2 2020-11-19 PM 5:57:55Română Înlocuirea mânerului Denumirile modelelor au următorul format: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2**** Elementele care înlocuiesc asteriscurile pot diferi în funcţie de model. Asteriscul/asteriscurile din codul modelului indică un model de variantă şi poate înlocui (0-9) sau (A-Z) în codul modelului. ATENŢIE

• Atunci când înlocuiţi mânerul uşii, ţi atenţi să nu zgâriaţi partea frontală a uşii.

• Apăsaţi ferm mânerele în suporturi. Asiguraţi-vă că nu există spaţiu între suporturi şi uşă.

• Strângeţi bine şuruburile atunci când prindeţi mânerul.

• Vericaţi mânerul să e bine prins înainte de a utiliza produsul. Unelte necesare (nefurnizate) Şurubelniţă Phillips Şurubelniţă cu cap plat Pentru a demonta mânerele NOTĂ Această procedură se aplică atât frigiderelor cât şi congelatoarelor.

1. Folosiţi o şurubelniţă cu cap plat pentru a scoate

capacele şuruburilor. - După detaşarea mânerului, ataşaţi capacele şuruburilor înapoi la oriciile şuruburilor.

2. Folosiţi o şurubelniţă Phillips pentru a scoate

şuruburile şi a detaşa mânerul. NOTĂ Folosiţi aceste şuruburi pentru a xa mânerul pe partea opusă.

3. Asamblaţi mânerul nou în ordinea inversă

dezasamblării. RB7300T_User-servicing-manual_RO.indd 3 2020-11-19 PM 5:58:01Română Înlocuirea garniturii ATENŢIE Asiguraţi-vă că xaţi bine garnitura. În mod contrar, se poate pierde aerul rece din frigider. Pentru a scoate garnitura Deschideţi uşa şi îndepărtaţi garnitura de la uşă. Pentru a înlocui garnitura Prindeţi o garnitură nouă la uşa frigiderului. Asiguraţi- vă că nu există spaţiu între garnitura nouă şi uşă. Înlocuirea sertarului ATENŢIE Vericaţi sertarul să e introdus corect în şină în timpul asamblării. Pentru a scoate sertarul Ridicaţi uşor de partea din faţă a sertarului şi glisaţi-o afară. Pentru a remonta sertarele Remontarea sertarelor se face în ordine inversă faţă de paşii pentru scoatere. RB7300T_User-servicing-manual_RO.indd 4 2020-11-19 PM 5:58:02Română Înlocuirea balamalei Pentru a înlocui balamalele, trebuie mai întâi să scoateţi uşile. ATENŢIE

• Când scoateţi uşile, ţi foarte atenţi, deoarece uşile sunt grele.

• Înainte de a înlocui balamalele, puneţi un covoraş moale sau un carton pe podea pentru a împiedica zgârierea uşii atunci când aşezaţi uşile pe jos.

• Deoarece balamalele trebuie manevrate cu grijă şi înlocuite de două sau mai multe persoane, vă recomandăm să apelaţi la un service tehnic profesionist.

• Dacă scoateţi balamaua fără a ţine uşa, aceasta poate să cadă şi să cauzeze vătămare corporală.

• Asiguraţi-vă că axul este bine strâns pe balama.

• Vericaţi ca balamaua să e bine prinsă pe cadru.

• Asiguraţi-vă că sunt conectaţi corect conectorii cu r.

• Aveţi grijă să nu deterioraţi rele când xaţi capacul superior. AVERTIZARE

• Înclinarea/aşezarea frigiderului necesită minimum 2 persoane.

• Deconectaţi cablul de alimentare înainte de a inversa uşile. Unelte necesare (nefurnizate) Şurubelniţă Phillips Şurubelniţă cu cap plat Cheie de 11 mm Cheie tubulară de 10 mm Cheie tubulară de 8 mm Cheie de 10 mm RB7300T_User-servicing-manual_RO.indd 5 2020-11-19 PM 5:58:03Română Inversarea uşii NOTĂ Pentru modelele cu mânere, inversaţi mai întâi mânerele. (Pentru informaţii detaliate, consultaţi secţiunea „Înlocuirea mânerului (pentru modelele cu mânere cu bare)”.)

1. Cu uşa frigiderului închisă, utilizaţi o şurubelniţă

Phillips pentru a scoate şuruburile ce xează capacul superior (A).

2. Ridicaţi uşor capacul superior (A) şi aşezaţi-l pe

frigider. - Aveţi grijă când ridicaţi capacul superior (A). Există un r conectat dedesubtul acestuia.

3. Scoateţi rul şi conectorul cu r amplasat pe

suportul de sub capacul superior. - Este posibil ca acest pas să nu se aplice la unele modele. ATENŢIE Nu trageţi conectorii prea mult.

4. Deconectaţi conectorul cu r (A).

5. Folosiţi o cheie tubulară (8 mm) pentru a scoate

şuruburile care xează balamaua superioară (A). ATENŢIE Pentru a împiedica uşa frigiderului să cadă, nu uitaţi să o ţineţi bine în timp ce scoateţi şuruburile.

6. Deschideţi uşa frigiderului, apoi ridicaţi uşa pentru

a o scoate din balamaua mijlocie. Puneţi uşa într- un loc sigur. ATENŢIE Uşa este grea. Pentru a evita daunele sau leziunile, aveţi grijă la demontarea uşii.

7. Deschideţi uşa congelatorului, apoi folosiţi o cheie

tubulară (8 mm) pentru a scoate şuruburile care xează balamaua inferioară (A). RB7300T_User-servicing-manual_RO.indd 7 2020-11-19 PM 5:58:05Română

8. Cu uşa congelatorului susţinută de balamaua

inferioară (A), trageţi încet balamaua inferioară (A) pentru a o scoate din suportul din partea de jos a frigiderului. După ce balamaua inferioară (A) este scoasă din suport, scoateţi-o de pe uşa congelatorului, apoi trageţi uşa congelatorului în jos pentru a o scoate din balamaua mijlocie (B). ATENŢIE Pentru a preveni căderea uşii congelatorului, asiguraţi-vă că ţineţi uşa congelatorului până când este scoasă în siguranţă de pe balamaua mijlocie (B).

9. Folosiţi o şurubelniţă Phillips şi o cheie tubulară

(10 mm) pentru a scoate şuruburile care xează balamaua mijlocie (A).

10. Reasamblaţi în ordine inversă dezasamblării după

ce înlocuiţi balamaua superioară, mijlocie şi/sau inferioară. ATENŢIE

• Asiguraţi-vă că sunt conectaţi corect conectorii cu
