RR39M7340BC - Frigider SAMSUNG - Manual de utilizare gratuit

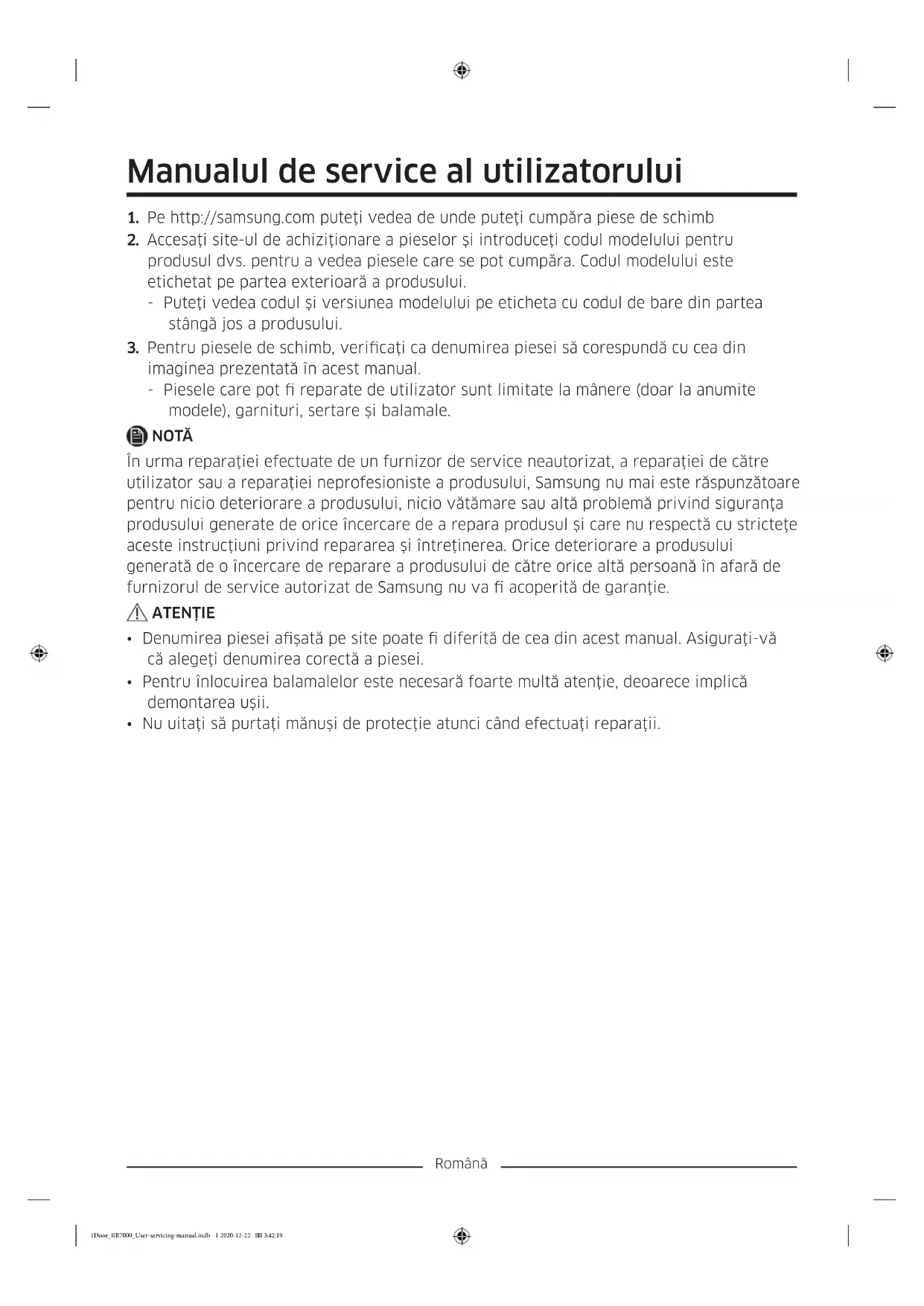

MANUAL DE UTILIZARE RR39M7340BC SAMSUNG

1. Pe http://samsung.com puteţi vedea de unde puteţi cumpăra piese de schimb

2. Accesaţi site-ul de achiziţionare a pieselor şi introduceţi codul modelului pentru

produsul dvs. pentru a vedea piesele care se pot cumpăra. Codul modelului este etichetat pe partea exterioară a produsului. - Puteţi vedea codul şi versiunea modelului pe eticheta cu codul de bare din partea stângă jos a produsului.

3. Pentru piesele de schimb, vericaţi ca denumirea piesei să corespundă cu cea din

imaginea prezentată în acest manual. - Piesele care pot reparate de utilizator sunt limitate la mânere (doar la anumite modele), garnituri, sertare şi balamale. NOTĂ În urma reparaţiei efectuate de un furnizor de service neautorizat, a reparaţiei de către utilizator sau a reparaţiei neprofesioniste a produsului, Samsung nu mai este răspunzătoare pentru nicio deteriorare a produsului, nicio vătămare sau altă problemă privind siguranţa produsului generate de orice încercare de a repara produsul şi care nu respectă cu stricteţe aceste instrucţiuni privind repararea şi întreţinerea. Orice deteriorare a produsului generată de o încercare de reparare a produsului de către orice altă persoană în afară de furnizorul de service autorizat de Samsung nu va acoperită de garanţie. ATENŢIE

• Denumirea piesei aşată pe site poate diferită de cea din acest manual. Asiguraţi-vă că alegeţi denumirea corectă a piesei.

• Pentru înlocuirea balamalelor este necesară foarte multă atenţie, deoarece implică demontarea uşii.

• Nu uitaţi să purtaţi mănuşi de protecţie atunci când efectuaţi reparaţii. 1Door_RR7000_User-servicing-manual.indb 1 2020-12-22 3:42:19Română Imaginea efectivă şi piesele furnizate ale frigiderului pot diferi, în funcţie de model şi de ţară. RZ32* RR39*

01 Balama superioară 02 Garnitură 03 Sertar 04 Etichetă cu codul de bare 05 Balamaua inferioară NOTĂ Ordinea de demontare şi asamblare a pieselor componente este aceeaşi pentru congelator şi frigider deopotrivă. 1Door_RR7000_User-servicing-manual.indb 2 2020-12-22 3:42:19Română Înlocuirea mânerului ATENŢIE

• Atunci când înlocuiţi mânerul uşii, ţi atenţi să nu zgâriaţi partea frontală a uşii.

• Apăsaţi ferm mânerele în suporturi. Asiguraţi-vă că nu există spaţiu între suporturi şi uşă.

• Strângeţi bine şuruburile atunci când prindeţi mânerul.

• Vericaţi mânerul să e bine prins înainte de a utiliza produsul. Unelte necesare (nefurnizate) Şurubelniţă Phillips Şurubelniţă cu cap plat Pentru a demonta mânerele NOTĂ Această procedură se aplică atât frigiderelor cât şi congelatoarelor.

1. Deblocaţi capacul mânerului şi puneţi-l

2. Scoateţi ecare şurub de pe partea

superioară şi inferioară a mânerului.

3. Asamblaţi mânerul nou în ordinea

inversă dezasamblării. 1Door_RR7000_User-servicing-manual.indb 3 2020-12-22 3:42:20Română Înlocuirea garniturii ATENŢIE Asiguraţi-vă că xaţi bine garnitura. În mod contrar, se poate pierde aerul rece din frigider. Pentru a scoate garnitura Garnitură Deschideţi uşa şi îndepărtaţi garnitura de la uşă. Pentru a înlocui garnitura Prindeţi o garnitură nouă la uşa frigiderului. Asiguraţi-vă că nu există spaţiu între garnitura nouă şi uşă. Înlocuirea sertarului ATENŢIE Vericaţi sertarul să e introdus corect în şină în timpul asamblării. Pentru a scoate sertarul

1. Trageţi sertarul în faţă.

2. Scoateţi sertarul înclinându-l.

Pentru a remonta sertarele Remontarea sertarelor se face în ordine inversă faţă de paşii pentru scoatere. 1Door_RR7000_User-servicing-manual.indb 4 2020-12-22 3:42:20Română Înlocuirea balamalei Pentru a înlocui balamalele, trebuie mai întâi să scoateţi uşile. ATENŢIE

• Când scoateţi uşile, ţi foarte atenţi, deoarece uşile sunt grele.

• Înainte de a înlocui balamalele, puneţi un covoraş moale sau un carton pe podea pentru a împiedica zgârierea uşii atunci când aşezaţi uşile pe jos.

• Deoarece balamalele trebuie manevrate cu grijă şi înlocuite de două sau mai multe persoane, vă recomandăm să apelaţi la un service tehnic profesionist.

• Dacă scoateţi balamaua fără a ţine uşa, aceasta poate să cadă şi să cauzeze vătămare corporală.

• Asiguraţi-vă că axul este bine strâns pe balama.

• Vericaţi ca balamaua să e bine prinsă pe cadru.

• Asiguraţi-vă că sunt conectaţi corect conectorii cu r.

• Aveţi grijă să nu deterioraţi rele când xaţi capacul superior. AVERTIZARE

• Înclinarea/aşezarea frigiderului necesită minimum 2 persoane.

• Deconectaţi cablul de alimentare înainte de a inversa uşile. Unelte necesare (nefurnizate) Şurubelniţă Phillips Şurubelniţă cu cap plat Cheie xă de 10 mm (pentru axul balamalei superioare) Cheie tubulară de 8 mm (pentru bolţuri) Cheie xă de 12 mm (pentru axul balamalei inferioare) 1Door_RR7000_User-servicing-manual.indb 5 2020-12-22 3:42:20Română Inversarea uşii

1. Utilizaţi o şurubelniţă cu cap plat pentru

a o introduce în oricii, unul după altul, în partea de sus a uşii, pentru a scoate capacul cadrului superior. NOTĂ Începeţi cu oriciul cel mai îndepărtat de balama.

2. Trageţi afară partea stângă a capacului

pentru balama pentru a-l scoate, apoi ridicaţi uşor partea de jos pentru a-l trage afară. ATENŢIE Atunci când scoateţi capacul pentru balama, aveţi grijă să nu deterioraţi conectorii şi cablurile de pe uşa frigiderului sau din jurul ei. NOTĂ Puneţi capacul pentru balama într-un loc sigur. Veţi avea nevoie de el atunci când veţi aduce uşa în poziţie iniţială (înainte de a o inversa).

3. Deconectaţi conectorii de pe uşa

frigiderului sau din jurul ei. Slăbiţi şuruburile de la balamaua de sus pentru a o scoate. ATENŢIE Pentru a împiedica uşa frigiderului să cadă, nu uitaţi să ţineţi bine de ea în timp ce scoateţi balamaua de sus. 1Door_RR7000_User-servicing-manual.indb 6 2020-12-22 3:42:21Română

4. După ce scoateţi balamaua de sus,

ridicaţi-o pentru a scoate uşa frigiderului. Puneţi uşa într-un loc sigur. ATENŢIE Uşa este grea. Pentru a evita daunele sau leziunile, aveţi grijă la demontarea uşii. Balamaua inferioară Balamaua inferioară

1. Aşezaţi jos corpul.

2. Folosind o şurubelniţă Phillips, desfaceţi

balamaua inferioară din partea de jos. ATENŢIE

• Asiguraţi-vă că sunt conectaţi corect conectorii cu r.

• Aveţi grijă să nu deterioraţi rele când xaţi capacul superior 1Door_RR7000_User-servicing-manual.indb 7 2020-12-22 3:42:21Български Сервизно ръководство за потребителя
