NÁVOD K OBSLUZE RR39M7340BC SAMSUNG

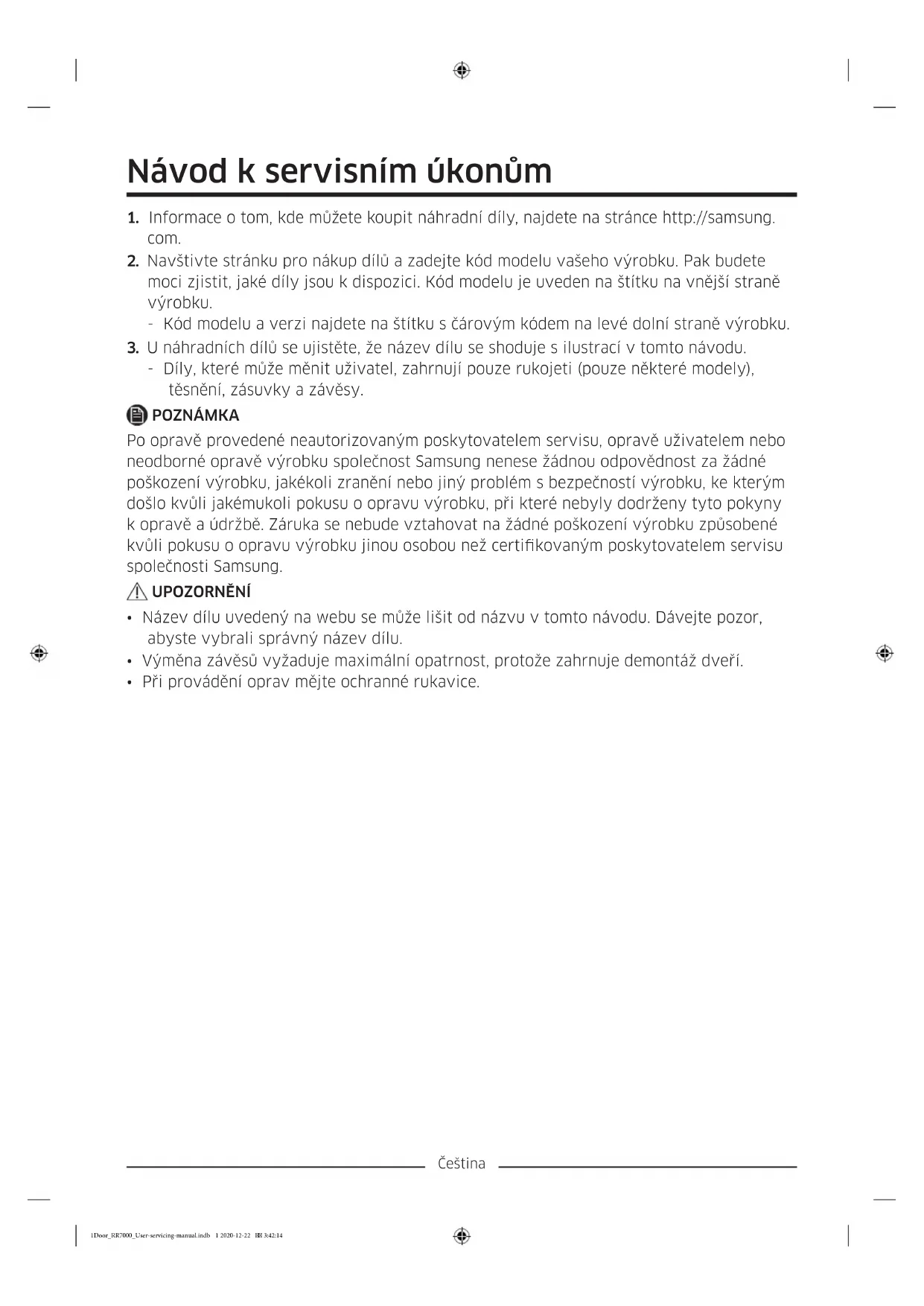

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.

2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete

moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku. - Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.

3. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.

- Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certikovaným poskytovatelem servisu společnosti Samsung. UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.

• Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.

• Při provádění oprav mějte ochranné rukavice. 1Door_RR7000_User-servicing-manual.indb 1 2020-12-22 3:42:14Čeština Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit. RZ32* RR39*

01 Horní závěs 02 Těsnění 03 Zásuvka 04 Štítek s čárovým kódem 05 Dolní závěs POZNÁMKA Pořadí demontáže a montáže je u mrazničky a chladničky stejné. 1Door_RR7000_User-servicing-manual.indb 2 2020-12-22 3:42:15Čeština Výměna rukojeti UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.

• Pevně zatlačte rukojeti na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.

• Při nasazování rukojeti pevně utáhněte šrouby.

• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena. Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Demontáž rukojetí POZNÁMKA Tento postup se vztahuje na prostor chladničky i prostor mrazničky.

1. Odblokujte uzávěr rukojeti a položte jej

2. Demontujte všechny šrouby na horní a

spodní straně rukojeti.

3. Novou rukojeť sestavte podle

stejného postupu, který jste použili při demontáži, ale v opačném pořadí. 1Door_RR7000_User-servicing-manual.indb 3 2020-12-22 3:42:15Čeština Výměna těsnění UPOZORNĚNÍ Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch. Sejmutí těsnění Těsnění Otevřete dveře a sejměte těsnění ze dveří. Výměna těsnění Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera. Výměna zásuvky UPOZORNĚNÍ Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách. Vytažení zásuvky

1. Zásuvku vytáhněte směrem dopředu.

2. Zásuvku vytáhněte vyklopením nahoru.

Zpětné nasazení zásuvek Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí. 1Door_RR7000_User-servicing-manual.indb 4 2020-12-22 3:42:15Čeština Výměna závěsu Při výměně závěsů je třeba nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.

• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.

• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

• Ujistěte se, že dřík je k závěsu pevně připojen.

• Zkontrolujte, že je závěs pevně připojen ke skříni.

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.

• Před obrácením směru otvírání dveří odpojte síťový kabel. Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Klíč 10 mm (pro hřídel horního závěsu) Objímkový klíč 8 mm (pro šrouby) Klíč 12 mm (pro hřídel spodního závěsu) 1Door_RR7000_User-servicing-manual.indb 5 2020-12-22 3:42:16Čeština Změna směru otevírání dveří

1. Horní kryt rámu demontujte pomocí

plochého šroubováku, který postupně zasouvejte do otvorů v horní části dveří. POZNÁMKA Začněte otvorem nejdále od závěsu.

2. Odstraňte kryt vytažením levé strany

krytu závěsu a poté jej mírným nadzvednutím spodní části vytáhněte. UPOZORNĚNÍ Při odstranění krytu závěsu dávejte pozor, aby nedošlo k poškození konektorů a kabelů nebo okolí dveří chladničky. POZNÁMKA Uložte kryt závěsu na bezpečném místě. To je nezbytné, když vrátíte dveře do výchozí polohy (před změnou směru otevírání dveří).

3. Odpojte konektory na dveřích nebo

okolo dveří chladničky. Uvolněte šrouby z horního závěsu. UPOZORNĚNÍ Aby se zabránilo pádu dveří chladničky, pevně je při demontáži horního závěsu držte. 1Door_RR7000_User-servicing-manual.indb 6 2020-12-22 3:42:16Čeština

4. Když je horní závěs odstraněn, zvedněte

a vyjměte dveře chladničky. Uložte dveře na bezpečném místě. UPOZORNĚNÍ Dveře jsou těžké. Chcete-li zabránit poškození nebo zranění, postupujte při vyjmutí dveří opatrně. Dolní závěs Dolní závěs

2. Pomocí křížového šroubováku

odšroubujte spodní závěs od spodní části. UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste nepoškodili kabely. 1Door_RR7000_User-servicing-manual.indb 7 2020-12-22 3:42:17Slovenčina Používateľská servisná príručka

1. Vytiahnite zásuvku dopredu.

4. Po demontáži horného pántu dvere
