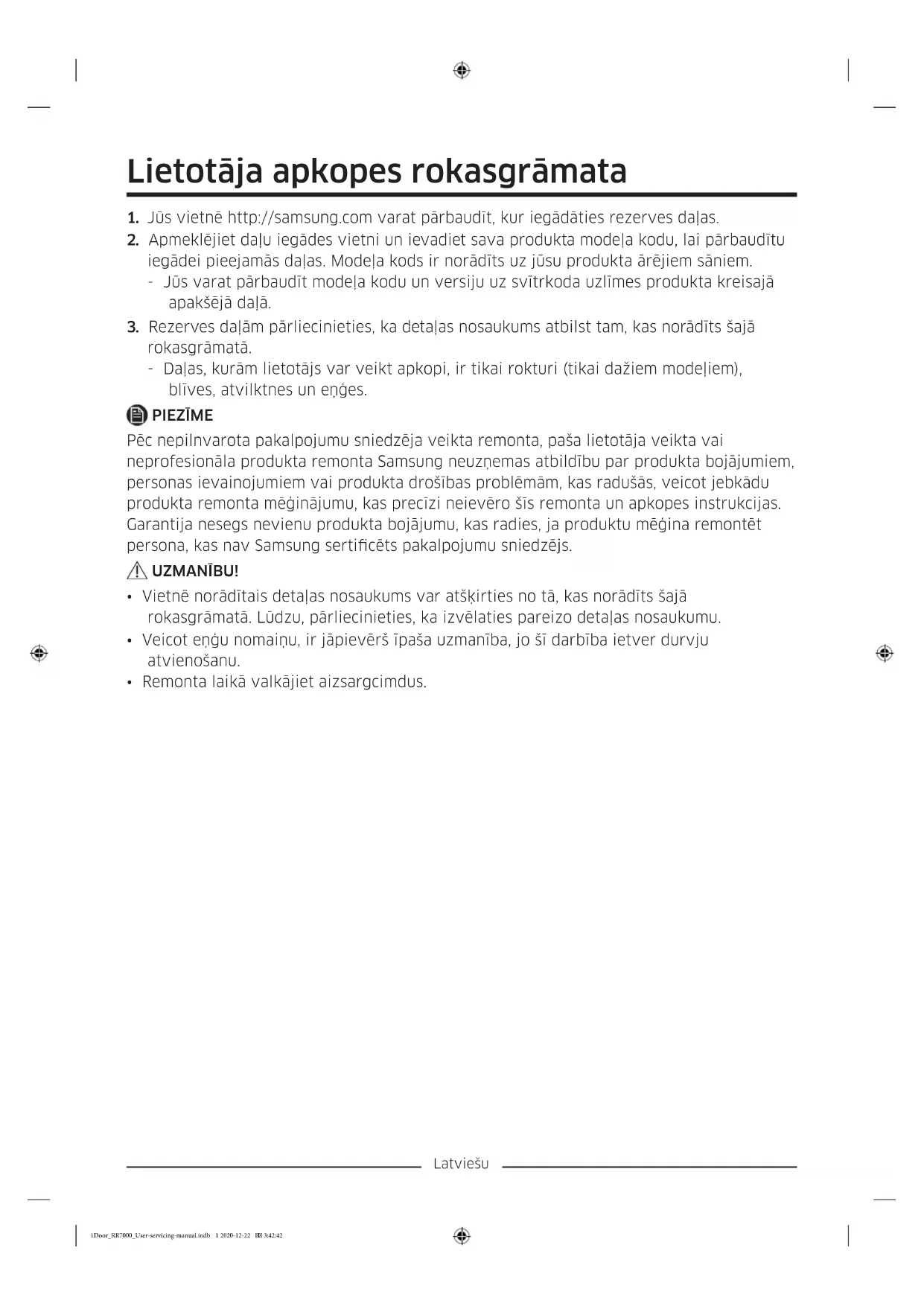

LIETOŠANAS INSTRUKCIJA RR39M7340BC SAMSUNG

1. Jūs vietnē http://samsung.com varat pārbaudīt, kur iegādāties rezerves daļas.

2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modeļa kodu, lai pārbaudītu

iegādei pieejamās daļas. Modeļa kods ir norādīts uz jūsu produkta ārējiem sāniem. - Jūs varat pārbaudīt modeļa kodu un versiju uz svītrkoda uzlīmes produkta kreisajā apakšējā daļā.

3. Rezerves daļām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā

rokasgrāmatā. - Daļas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeļiem), blīves, atvilktnes un eņģes. PIEZĪME Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēģinājumu, kas precīzi neievēro šīs remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēģina remontēt persona, kas nav Samsung serticēts pakalpojumu sniedzējs. UZMANĪBU!

• Vietnē norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.

• Veicot eņģu nomaiņu, ir jāpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.

• Remonta laikā valkājiet aizsargcimdus. 1Door_RR7000_User-servicing-manual.indb 1 2020-12-22 3:42:42Latviešu Atkarībā no modeļa un valsts ledusskapja faktiskais attēls un daļas var atšķirties. RZ32* RR39*

01 Augšējā eņģe 02 Blīve 03 Atvilktne 04 Svītrkoda uzlīme 05 Apakšējā eņģe PIEZĪME Daļu izjaukšanas un montāžas secība saldētavai un ledusskapim ir vienāda. 1Door_RR7000_User-servicing-manual.indb 2 2020-12-22 3:42:42Latviešu Roktura nomaiņa UZMANĪBU!

• Nomainot durvju rokturi, pārliecinieties, ka nesaskrāpējat durvju priekšpusi.

• Cieši uzspiediet uz rokturu vadotnēm. Raugieties, lai starp rokturu vadotnēm un durvīm nav spraugu.

• Pievienojot rokturi, cieši pievelciet skrūves.

• Pirms produkta izmantošanas pārbaudiet, vai rokturis ir stingri pievienots. Nepieciešamie instrumenti (nav iekļauti komplektācijā) Phillips skrūvgriezis Plakanais skrūvgriezis Lai noņemtu rokturus PIEZĪME Šī procedūra attiecas gan uz ledusskapi, gan saldētavu.

1. Noņemiet roktura vāciņu un nolieciet to

2. Atskrūvējiet roktura augšējā un

apakšējā daļā izvietotās skrūves.

3. Uzlieciet jauno rokturi pretējā secībā

izjaukšanas darbībām. 1Door_RR7000_User-servicing-manual.indb 3 2020-12-22 3:42:42Latviešu Blīves nomaiņa UZMANĪBU! Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplūst aukstais gaiss no ledusskapja. Lai noņemtu blīvi Blīve Atveriet durvis un izņemiet blīvi no durvīm. Lai nomainītu blīvi Pievienojiet jaunu blīvi pie ledusskapja durvīm. Raugieties, lai starp jauno blīvi un durvīm nav spraugu. Atvilktnes nomaiņa UZMANĪBU! Pārliecinieties, vai atvilktne montāžas laikā ir pareizi ievietota sliedē. Lai izņemtu atvilktni

1. Pavelciet atvilktni uz priekšu.

2. Izņemiet atvilktni, to sasverot.

Lai atkārtoti ievietotu atvilktnes Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā. 1Door_RR7000_User-servicing-manual.indb 4 2020-12-22 3:42:43Latviešu Eņģes nomaiņa Lai nomainītu eņģes, jums vispirms ir jāizņem durvis. UZMANĪBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.

• Pirms eņģu nomaiņas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.

• Tā kā ar eņģēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.

• Ja eņģes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.

• Pārliecinieties, ka vārpsta uz eņģes ir cieši pievilkta.

• Pārbaudiet, vai eņģe ir cieši pievienota pie korpusa.

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.

• Raugieties nesabojāt vadus, ksējot augšējo pārsegu.

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.

• Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi. Nepieciešamie instrumenti (nav iekļauti komplektācijā) Phillips skrūvgriezis Plakanais skrūvgriezis 10 mm uzgriežņa atslēga (augšējās eņģes asij) 8 mm ārējā galatslēga (skrūvēm) 12 mm uzgriežņa atslēga (apakšējās eņģes asij) 1Door_RR7000_User-servicing-manual.indb 5 2020-12-22 3:42:43Latviešu Durvju apgriešana otrādi

1. Izmantojiet plakano skrūvgriezi, lai

ievietotu to ledusskapja durvju augšpusē izvietotajās atverēs, un tādējādi atvienotu augšējā ietvara pārsegu. PIEZĪME Sāciet ar atveri, kas izvietota vistālāk no eņģes.

2. Pavelciet aiz eņģes pārsega kreisās

malas, lai atvienotu to, un tad nedaudz paceliet uz augšu apakšējo daļu, lai izvilktu to uz āru. UZMANĪBU! Atvienojot eņģes pārsegu, ievērojiet piesardzību, lai nejauši nesabojātu savienotājus un vadus, kas izvietoti ledusskapja durvīs un ap tām. PIEZĪME Uzglabājiet eņģes pārsegu drošā vietā. Šī detaļa būs nepieciešama, atgriežot durvis to sākotnējā stāvoklī (pirms durvju atvēruma virziena maiņas).

3. Atvienojiet ledusskapja durvīs vai ap

tām izvietotos savienotājus. Atskrūvējiet augšējās eņģes skrūves, lai atvienotu to. UZMANĪBU! Lai novērstu ledusskapja durvju nokrišanu, cieši satveriet un atbalstiet ledusskapja durvis augšējās eņģes atvienošanas laikā. 1Door_RR7000_User-servicing-manual.indb 6 2020-12-22 3:42:43Latviešu

4. Kad augšējā eņģe ir atvienota, paceliet

ledusskapja durvis uz augšu, lai atvienotu tās. Uzglabājiet durvis drošā vietā. UZMANĪBU! Durvis ir smagas. Lai izvairītos no bojājumiem vai personīgām traumām, ievērojiet piesardzību durvju atvienošanas laikā. Apakšējā eņģe Apakšējā eņģe

atskrūvējiet apakšējo eņģi no apakšdaļas. UZMANĪBU!

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
