RR39M7340BC - Kylskåp SAMSUNG - Gratis bruksanvisning och manual

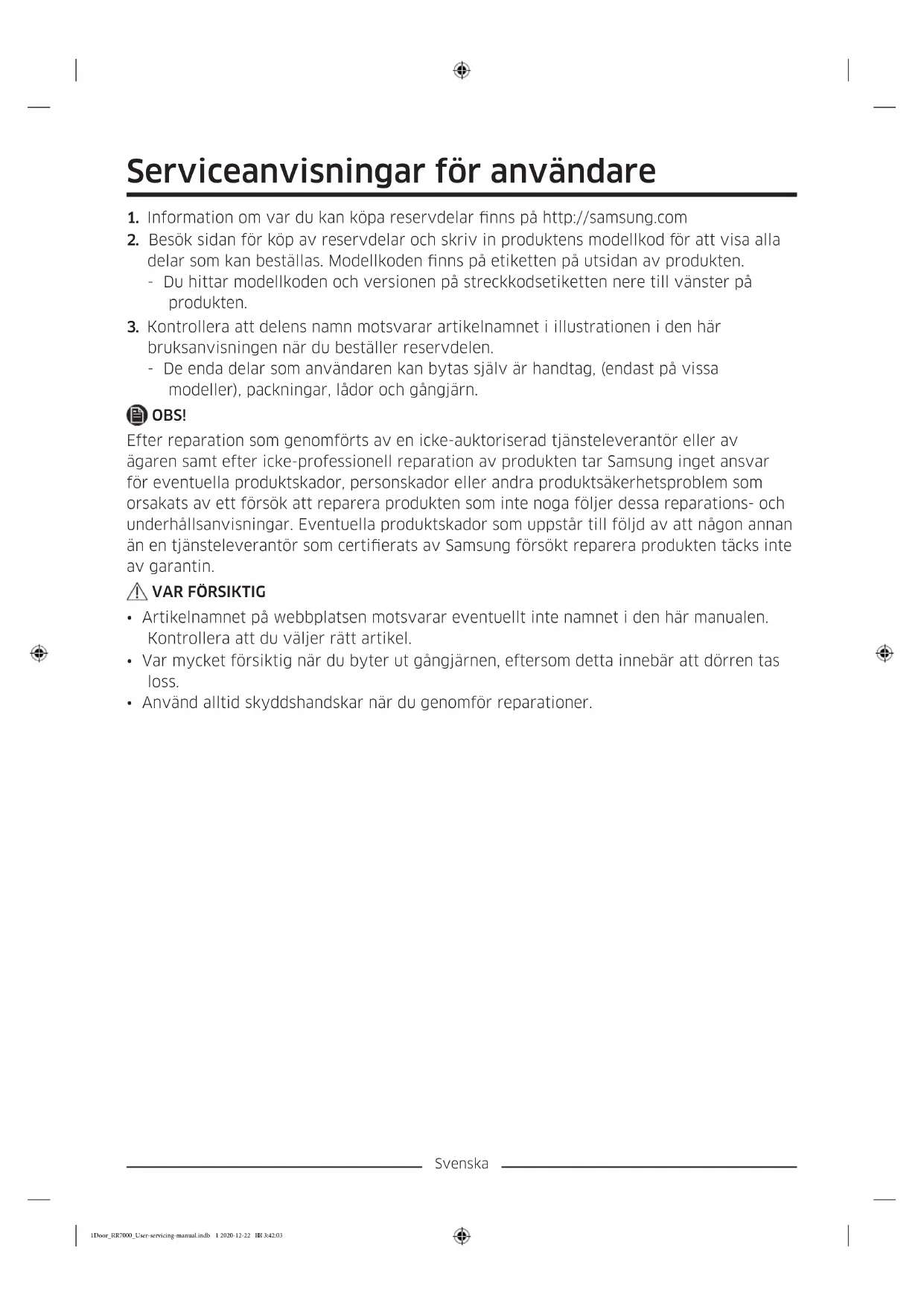

BRUKSANVISNING RR39M7340BC SAMSUNG

1. Information om var du kan köpa reservdelar nns på http://samsung.com

2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla

delar som kan beställas. Modellkoden nns på etiketten på utsidan av produkten. - Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.

3. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här

bruksanvisningen när du beställer reservdelen. - De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn. OBS! Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certierats av Samsung försökt reparera produkten täcks inte av garantin.

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.

• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.

• Använd alltid skyddshandskar när du genomför reparationer. 1Door_RR7000_User-servicing-manual.indb 1 2020-12-22 3:42:03Svenska Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land. RZ32* RR39*

01 Övre gångjärn 02 Packning 03 Låda 04 Streckkodsetikett 05 Nedre gångjärn OBS! Delarna för demontering och montering är desamma för frysen och kylen. 1Door_RR7000_User-servicing-manual.indb 2 2020-12-22 3:42:03Svenska Byte av handtag

• Var försiktig så att du inte repar dörren när du byter ut handtaget.

• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte nns något glapp mellan stöden och dörren.

• Dra åt skruvarna hårt när du sätter fast handtaget.

• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten. Verktyg som behövs (följer inte med) Phillips- skruvmejsel Spårmejsel Ta loss handtagen OBS! Förfarandet gäller för både kylskåpet och frysen.

1. Lås upp handtagets lock och lägg det åt

2. Ta bort varje skruv på den övre och

ordningsföljd till nermonteringen. 1Door_RR7000_User-servicing-manual.indb 3 2020-12-22 3:42:03Svenska Byta ut packningar

Tryck fast packningen ordentligt. Annars nns det risk för att det läcker kalluft ur kylskåpet. Ta bort packningen Packning Öppna dörren och ta ut packningen ur dörren. Sätta in packningen Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte nns något glapp mellan den nya packningen och dörren. Byta ut lådor

Kontrollera att lådan är helt inskjuten i skenan vid montering. Ta ut lådan

1. Dra ut lådan framåt.

2. Ta bort lådan genom att luta den.

Sätta tillbaka lådor Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut. 1Door_RR7000_User-servicing-manual.indb 4 2020-12-22 3:42:03Svenska Byta ut gångjärn För att byta ut gångjärnen måste du först ta bort dörren.

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.

• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.

• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller era personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.

• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.

• Se till att gångjärnsaxeln sitter säkert på gångjärnet.

• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. VARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

• Koppla bort strömsladden innan du vänder dörrarna. Verktyg som behövs (bifogas ej) Phillips-skruvmejsel Spårmejsel 10 mm nyckel (för den övre gångjärnsprinten) 8 mm hylsnyckel (för skruvar) 12 mm nyckel (för den nedre gångjärnsprinten) 1Door_RR7000_User-servicing-manual.indb 5 2020-12-22 3:42:04Svenska Vända dörren

1. Använd en spårmejsel för att för in hålen

ett efter ett på toppen av dörren för att avlägsna det övre ramlocket. OBS! Starta med hålet längst bort från gångjärnet.

2. Dra ut den vänstra sidan av

gångjärnsskyddet du vill avlägsna och lyft sedan upp det lätt i botten för att dra ut det.

Var försiktig när du avlägsnar gångjärnsskyddet så att du inte skadar anslutningsdon eller kablar på eller runt kylskåpsdörren. OBS! Förvara gångjärnsskyddet på en säker plats. Det behövs när du återför dörren till dess initiala position (innan du vänder dörren).

3. Koppla ifrån anslutningsdonen på eller

runt kylskåpsdörren. Lossa skruvarna från det övre gångjärnet för att avlägsna det.

För att förhindra kylskåpsdörren från att falla, säkerställ att du håller kylskåpsdörren tätt medan du avlägsnar det övre gångjärnet. 1Door_RR7000_User-servicing-manual.indb 6 2020-12-22 3:42:04Svenska

4. När det övre gångjärnet har

avlägsnats, lyft uppåt för att avlägsna kylskåpsdörren. Förvara dörren på en säker plats.

Dörren är tung. För att förhindra person- eller sakskada, var försiktig när du avlägsnar dörren. Nedre gångjärn Nedre gångjärn

1. Lägg ner skåpet på marken.

2. Använd en Phillips-skruvmejsel för att

skruva loss det låga gångjärnet från botten.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet 1Door_RR7000_User-servicing-manual.indb 7 2020-12-22 3:42:05Dansk Brugervejledning
