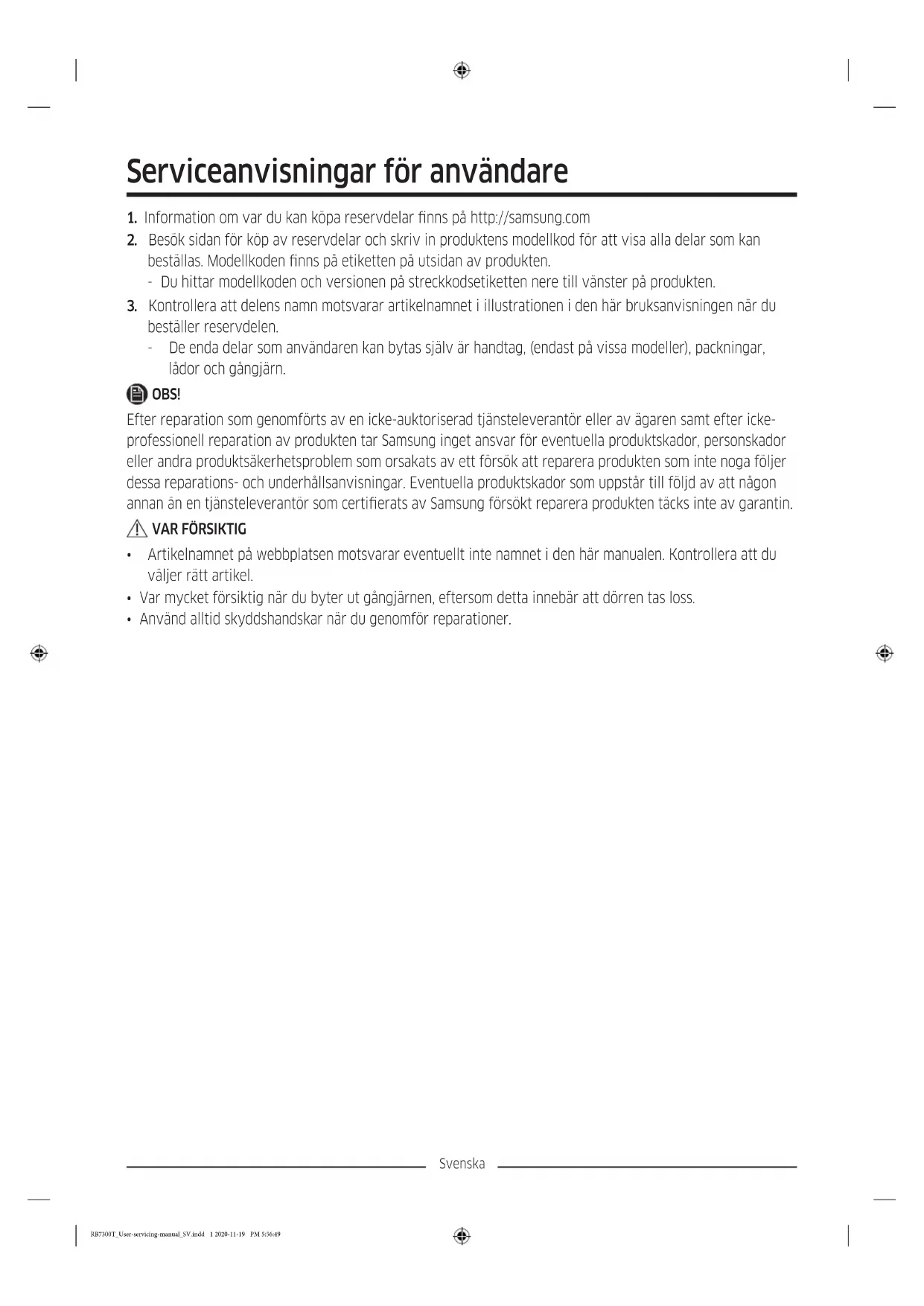

BRUKSANVISNING RB34A7B5C38W SAMSUNG

1. Information om var du kan köpa reservdelar nns på http://samsung.com

2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla delar som kan

beställas. Modellkoden nns på etiketten på utsidan av produkten. - Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.

3. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här bruksanvisningen när du

beställer reservdelen. - De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn. OBS! Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke- professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certierats av Samsung försökt reparera produkten täcks inte av garantin.

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.

• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.

• Använd alltid skyddshandskar när du genomför reparationer. RB7300T_User-servicing-manual_SV.indd 1 2020-11-19 PM 5:56:49Svenska Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Packning 03 Låda 04 Handtag (endast på tillämpliga modeller) 05 Mittengångjärn 06 Streckkodsetikett 07 Nedre gångjärn RB7300T_User-servicing-manual_SV.indd 2 2020-11-19 PM 5:56:49Svenska Byta ut handtag Så här ser modellnamnet ut: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2**** Asteriskerna ersätts av olika tecken beroende på modellen. Asteriskerna i modellkoden indikerar en modellvariant och kan ersättas av (0–9) eller (A–Z) i modellkoden.

• Var försiktig så att du inte repar dörren när du byter ut handtaget.

• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte nns något glapp mellan stöden och dörren.

• Dra åt skruvarna hårt när du sätter fast handtaget.

• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten. Verktyg som behövs (bifogas ej) Phillips-skruvmejsel Spårmejsel Ta loss handtagen OBS! Förfarandet gäller för både kylskåpet och frysen.

1. Använd en spårmejsel för att ta bort

skruvlocken. - Ta loss handtagen och sätt tillbaka skruvlocken på skruvhålen.

2. Använd en Phillips-skruvmejsel för att ta bort

skruvarna och ta loss handtaget. OBS! Använd de här skruvarna för att sätta fast handtaget på andra sidan.

3. Det nya handtaget monteras i motsatt

ordningsföljd till nermonteringen. RB7300T_User-servicing-manual_SV.indd 3 2020-11-19 PM 5:56:55Svenska Byta ut packningar

Tryck fast packningen ordentligt. Annars nns det risk för att det läcker kalluft ur kylskåpet. Ta bort packningen Öppna dörren och ta ut packningen ur dörren. Sätta in packningen Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte nns något glapp mellan den nya packningen och dörren. Byta ut lådor

Kontrollera att lådan är helt inskjuten i skenan vid montering. Ta ut lådan Lyft försiktigt upp lådan framifrån och dra ut den. Sätta tillbaka lådor Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut. RB7300T_User-servicing-manual_SV.indd 4 2020-11-19 PM 5:56:56Svenska Byta ut gångjärn För att byta ut gångjärnen måste du först ta bort dörren.

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.

• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.

• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller era personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.

• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.

• Se till att gångjärnsaxeln sitter säkert på gångjärnet.

• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. VARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

• Koppla bort strömsladden innan du vänder dörrarna. Verktyg som behövs (bifogas ej) Phillips-skruvmejsel Spårmejsel 11 mm skruvnyckel 10 mm hylsnyckel 8 mm hylsnyckel 10 mm skruvnyckel RB7300T_User-servicing-manual_SV.indd 5 2020-11-19 PM 5:56:56Svenska Vända dörren OBS! För modeller som har handtag ska du vända handtagen först. (Mer information nns i avsnittet ”Byta ut handtag (på modeller med långt handtag)”.)

1. Se till att kyldörren är stängd och använd sedan

en Phillips-skruvmejsel för att ta bort skruvarna som xerar det övre höljet (A).

2. Lyft försiktigt av det övre höljet (A) och placera

det ovanpå kylskåpet. - Var försiktig när du lyfter det övre höljet (A). En kabel är dragen under den.

3. Ta bort kabeln och kabelkontakten som är

placerade på hållaren under det övre skyddet. - Det här steget kanske inte är tillämpligt för alla modeller.

Dra inte för hårt i kontakterna.

- Det här steget kanske inte är tillämpligt för alla modeller. RB7300T_User-servicing-manual_SV.indd 6 2020-11-19 PM 5:56:57Svenska

5. Använd en hylsnyckel (8 mm) för att ta bort

skruvarna i det övre gångjärnet (A).

Håll hårt i dörren medan du avlägsnar skruvarna för att förhindra att kylskåpsdörren faller av.

6. Öppna kylskåpsdörren och lyft sedan dörren

för att ta av den från mittengångjärnet. Förvara dörren på en säker plats.

Dörren är tung. För att förhindra person- eller sakskada, var försiktig när du avlägsnar dörren.

7. Öppna frysdörren och använd sedan en hylsnyckel

(8 mm) för att ta bort skruvarna i det nedre gångjärnet (A). RB7300T_User-servicing-manual_SV.indd 7 2020-11-19 PM 5:56:58Svenska

8. När frysdörren fortfarande sitter i det nedre

gångjärnet (A) kan du försiktigt dra det nedre gångjärnet (A) för att avlägsna det från hållaren längst ned i kylskåpet. När du har tagit bort det nedre gångjärnet (A) från hållaren kan du avlägsna det från frysdörren och sedan dra ned frysdörren för att lossa den från mittengångjärnet (B).

För att förhindra att frysdörren faller ska du hålla i frysdörren ordentligt tills du har avlägsnat den helt från mittengångjärnet (B).

9. Använd en Phillips-skruvmejsel och

hylsnyckel (10 mm) för att ta bort skruvarna i mittengångjärnet (A).

10. Montera dörren i motsatt ordningsföljd till

nedmonteringen när du har bytt ut det övre, mitten- och det nedre gångjärnet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet RB7300T_User-servicing-manual_SV.indd 8 2020-11-19 PM 5:56:58Dansk Brugervejledning
