INSTRUKCJA OBSŁUGI RB34A7B5C38W SAMSUNG

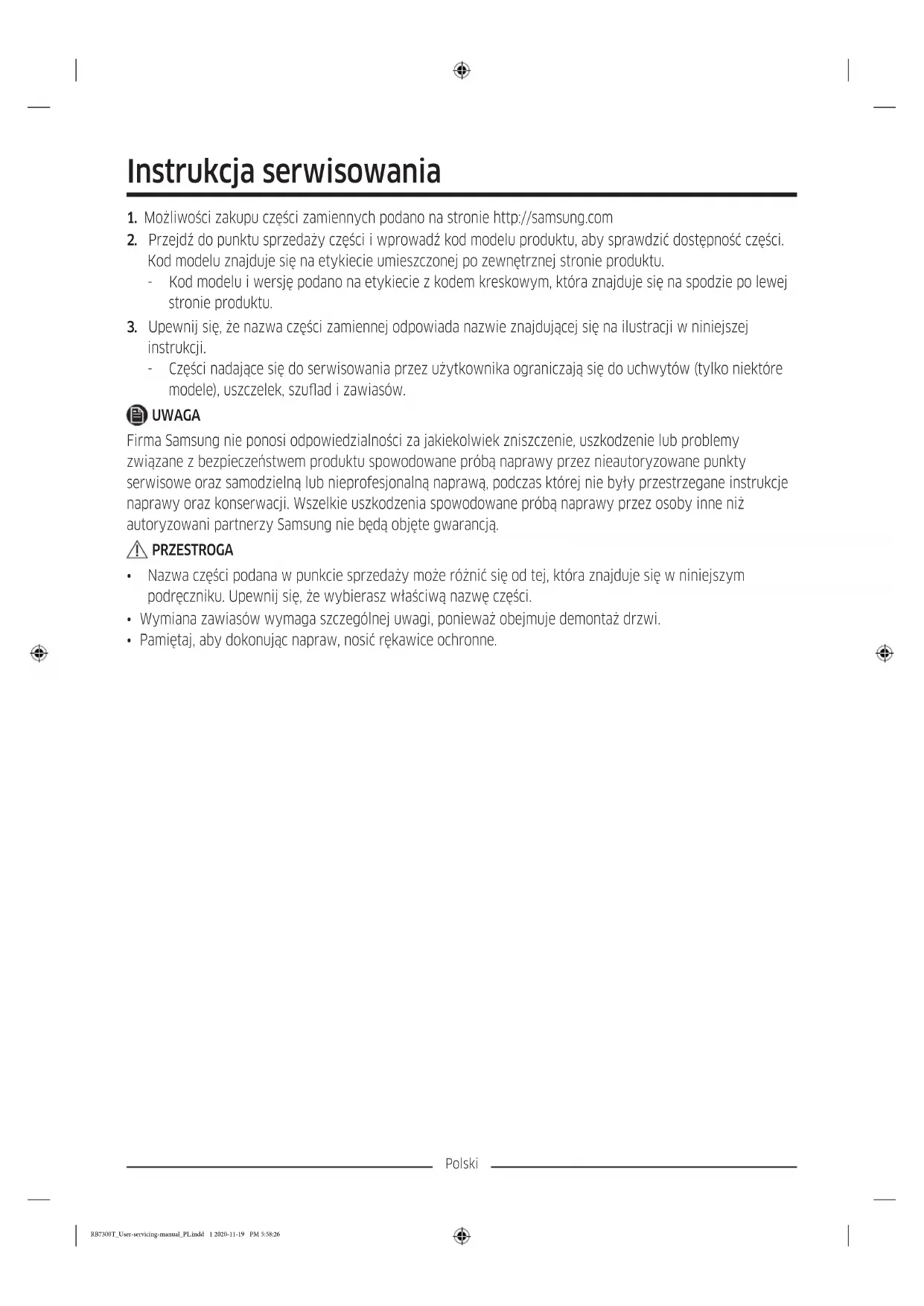

1. Możliwości zakupu części zamiennych podano na stronie http://samsung.com

2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić dostępność części.

Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu. - Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.

3. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji w niniejszej

instrukcji. - Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuad i zawiasów. UWAGA Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją. PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.

• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.

• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne. RB7300T_User-servicing-manual_PL.indd 1 2020-11-19 PM 5:58:26Polski Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

01 Zawias górny 02 Uszczelka 03 Szuada 04 Uchwyty (tylko w określonych modelach) 05 Zawias środkowy 06 Etykieta z kodem kreskowym 07 Zawias dolny RB7300T_User-servicing-manual_PL.indd 2 2020-11-19 PM 5:58:26Polski Wymiana uchwytu Nazwa modelu przedstawia się następująco: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2**** Fragment zastąpiony gwiazdkami może różnić się w zależności od modelu. Gwiazdki w kodzie modelu wskazują model wariantu i mogą zastępować cyfry (0–9) lub litery (A–Z). PRZESTROGA

• Podczas wymiany uchwytu drzwi uważaj, aby nie zarysować przedniej strony drzwi.

• Silnie dociśnij uchwyty na podpórkach. Upewnij się, że pomiędzy podpórkami i drzwiami nie ma szczeliny.

• Montując uchwyt, mocno dokręć wkręty.

• Przed rozpoczęciem używania produktu sprawdź, czy uchwyt jest solidnie przymocowany. Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Demontaż uchwytów UWAGA Ta procedura dotyczy zarówno lodówki, jak i zamrażarki.

1. Za pomocą wkrętaka płaskiego zdejmij pokrywy

wkrętów. - Po zdjęciu uchwytu zasłoń otwory pokrywami wkrętów.

2. Za pomocą wkrętaka krzyżakowego wykręć

wkręty i zdejmij uchwyt. UWAGA Wkrętów tych należy użyć do zamocowania uchwytu po przeciwnej stronie.

3. Przymocuj nowy uchwyt, wykonując opisane

wyżej kroki demontażu w odwrotnej kolejności. RB7300T_User-servicing-manual_PL.indd 3 2020-11-19 PM 5:58:35Polski Wymiana uszczelki. PRZESTROGA Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać. Zdejmowanie uszczelki Otwórz drzwi i zdejmij uszczelkę. Wymiana uszczelki Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką a drzwiami nie ma szczelin. Wymiana szuady PRZESTROGA Sprawdź, czy szuada została w trakcie montażu poprawnie wsunięta w prowadnice. Wyjmowanie szuady Delikatnie unieś przód szuady i wysuń ją. Ponowny montaż szuad Ponowny montaż szuady wymaga wykonania instrukcji demontażu w odwrotnej kolejności. RB7300T_User-servicing-manual_PL.indd 4 2020-11-19 PM 5:58:36Polski Wymiana zawiasów Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi. PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.

• Przed wymianą zawiasów połóż na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniom drzwi po ich położeniu.

• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.

• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.

• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.

• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.

• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający. Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Klucz płaski 11 mm Klucz nasadowy 10 mm Klucz nasadowy 8 mm Klucz płaski 10 mm RB7300T_User-servicing-manual_PL.indd 5 2020-11-19 PM 5:58:36Polski Zmiana kierunku otwierania drzwi UWAGA W przypadku modelu wyposażonego w uchwyty najpierw należy zmienić ich położenie. (Więcej informacji można znaleźć w części „Wymiana uchwytu (dotyczy modeli z uchwytami prętowymi)”).

1. Przy zamkniętych drzwiach lodówki wykręć

wkręty mocujące górną osłonę (A) za pomocą wkrętaka krzyżakowego.

2. Delikatnie unieś górną osłonę (A) i połóż ją na

lodówce. - Zachowaj ostrożność przy unoszeniu górnej osłony (A). Pod spodem znajduje się przewód.

3. Wyjmij przewód i złącze przewodu umieszczone

w uchwycie pod górną osłoną. - Ta czynność może nie dotyczyć niektórych modeli. PRZESTROGA Za złącza nie należy ciągnąć ze zbyt dużą siłą.

4. Odłącz złącze przewodu (A).

- Ta czynność może nie dotyczyć niektórych modeli. RB7300T_User-servicing-manual_PL.indd 6 2020-11-19 PM 5:58:37Polski

5. Za pomocą klucza nasadowego (8 mm) wykręć

wkręty mocujące zawias górny (A). PRZESTROGA Aby drzwi lodówki nie spadły przy demontażu wkrętów, mocno je przytrzymuj.

6. Otwórz i unieś drzwi lodówki, żeby je zdjąć ze

środkowego zawiasu. Drzwi odstaw w bezpieczne miejsce. PRZESTROGA Drzwi są ciężkie. Aby uniknąć uszkodzenia drzwi lub obrażeń ciała, zachowaj ostrożność przy zdejmowaniu drzwi.

7. Otwórz drzwi zamrażarki i za pomocą klucza

nasadowego (8 mm) wykręć wkręty mocujące zawias dolny (A). RB7300T_User-servicing-manual_PL.indd 7 2020-11-19 PM 5:58:37Polski

8. Gdy drzwi zamrażarki opierają się na zawiasie

dolnym (A), wysuwaj powoli zawias dolny (A) z uchwytu na spodzie lodówki. Po wysunięciu zawiasu dolnego (A) z uchwytu zdemontuj zawias z drzwi zamrażarki i obniż drzwi zamrażarki, aby je zdjąć z zawiasu środkowego (B). PRZESTROGA Aby zapobiec spadnięciu drzwi zamrażarki, mocno je przytrzymuj do czasu ich bezpiecznego demontażu z zawiasu środkowego (B).

9. Za pomocą wkrętaka krzyżakowego i klucza

nasadowego (10 mm) wykręć wkręty mocujące zawias środkowy (A).

10. Zamocuj ponownie, wykonując instrukcję

demontażu w odwrotnej kolejności po wymianie zawiasów górnego, środkowego i (lub) dolnego. PRZESTROGA

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. RB7300T_User-servicing-manual_PL.indd 8 2020-11-19 PM 5:58:38Čeština Návod k servisním úkonům
