ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RB34A7B5C38W SAMSUNG

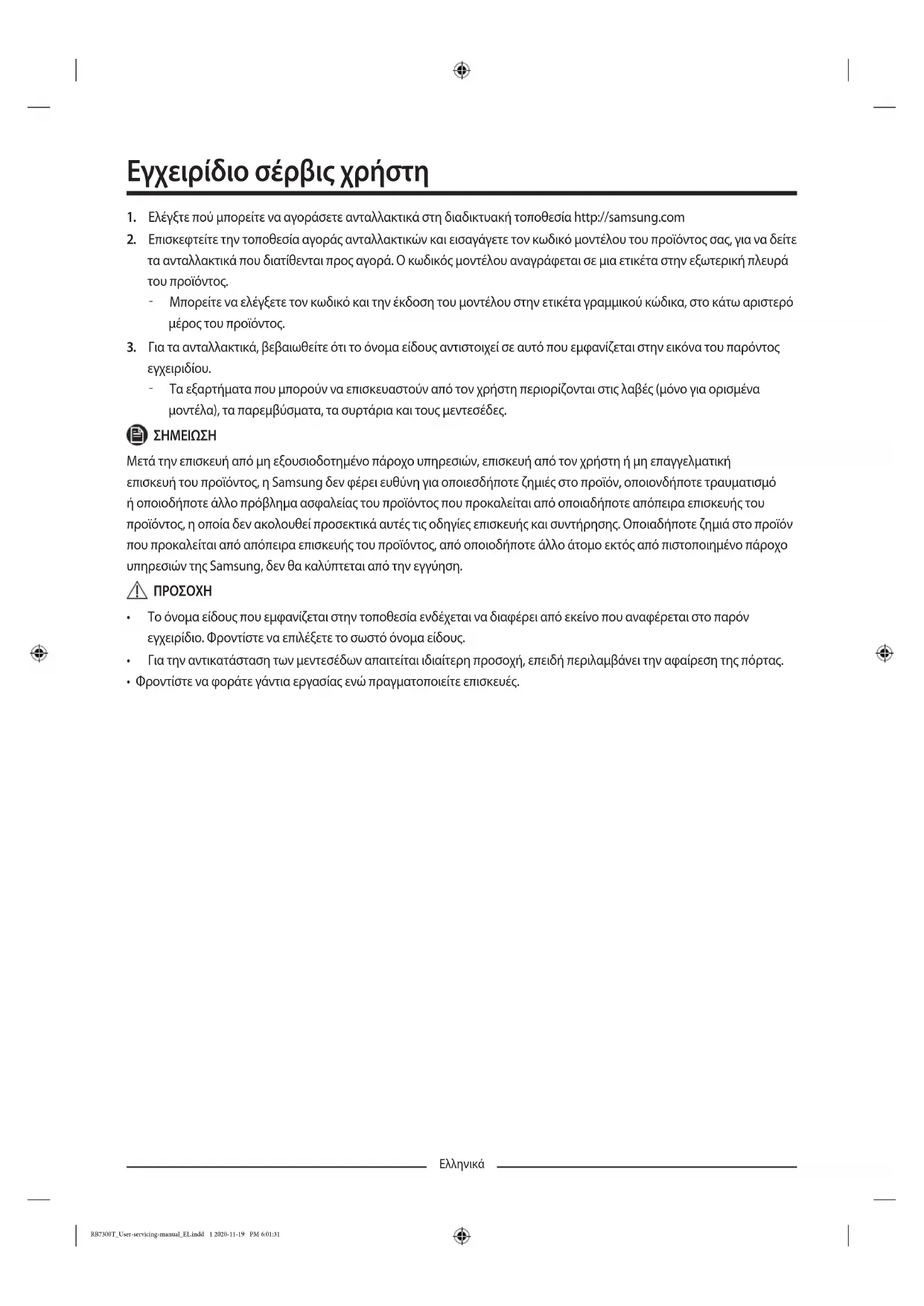

1. Ελέγξτε πού μπορείτε να αγοράσετε ανταλλακτικά στη διαδικτυακή τοποθεσία http://samsung.com

2. Επισκεφτείτε την τοποθεσία αγοράς ανταλλακτικών και εισαγάγετε τον κωδικό μοντέλου του προϊόντος σας, για να δείτε

τα ανταλλακτικά που διατίθενται προς αγορά. Ο κωδικός μοντέλου αναγράφεται σε μια ετικέτα στην εξωτερική πλευρά του προϊόντος. - Μπορείτε να ελέγξετε τον κωδικό και την έκδοση του μοντέλου στην ετικέτα γραμμικού κώδικα, στο κάτω αριστερό μέρος του προϊόντος.

3. Για τα ανταλλακτικά, βεβαιωθείτε ότι το όνομα είδους αντιστοιχεί σε αυτό που εμφανίζεται στην εικόνα του παρόντος

εγχειριδίου. - Τα εξαρτήματα που μπορούν να επισκευαστούν από τον χρήστη περιορίζονται στις λαβές (μόνο για ορισμένα μοντέλα), τα παρεμβύσματα, τα συρτάρια και τους μεντεσέδες.

Μετά την επισκευή από μη εξουσιοδοτημένο πάροχο υπηρεσιών, επισκευή από τον χρήστη ή μη επαγγελματική επισκευή του προϊόντος, η Samsung δεν φέρει ευθύνη για οποιεσδήποτε ζημιές στο προϊόν, οποιονδήποτε τραυματισμό ή οποιοδήποτε άλλο πρόβλημα ασφαλείας του προϊόντος που προκαλείται από οποιαδήποτε απόπειρα επισκευής του προϊόντος, η οποία δεν ακολουθεί προσεκτικά αυτές τις οδηγίες επισκευής και συντήρησης. Οποιαδήποτε ζημιά στο προϊόν που προκαλείται από απόπειρα επισκευής του προϊόντος, από οποιοδήποτε άλλο άτομο εκτός από πιστοποιημένο πάροχο υπηρεσιών της Samsung, δεν θα καλύπτεται από την εγγύηση.

• Το όνομα είδους που εμφανίζεται στην τοποθεσία ενδέχεται να διαφέρει από εκείνο που αναφέρεται στο παρόν εγχειρίδιο. Φροντίστε να επιλέξετε το σωστό όνομα είδους.

• Για την αντικατάσταση των μεντεσέδων απαιτείται ιδιαίτερη προσοχή, επειδή περιλαμβάνει την αφαίρεση της πόρτας.

• Φροντίστε να φοράτε γάντια εργασίας ενώ πραγματοποιείτε επισκευές. RB7300T_User-servicing-manual_EL.indd 1 2020-11-19 PM 6:01:31Ελληνικά Η πραγματική εμφάνιση και τα παρεχόμενα εξαρτήματα του ψυγείου ενδέχεται να διαφέρουν, ανάλογα με το μοντέλο και τη

01 Επάνω μεντεσές 02 Παρέμβυσμα 03 Συρτάρι 04 Λαβές (μόνο για τα κατάλληλα μοντέλα) 05 Μεσαίος μεντεσές 06 Ετικέτα γραμμικού κώδικα 07 Κάτω μεντεσές RB7300T_User-servicing-manual_EL.indd 2 2020-11-19 PM 6:01:31Ελληνικά Αντικατάσταση λαβής Το όνομα μοντέλου έχει την εξής μορφή: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2**** Οι χαρακτήρες που αντικαθιστούν τους αστερίσκους ενδέχεται να διαφέρουν, ανάλογα με το μοντέλο. Οι αστερίσκοι στον κωδικό μοντέλου υποδεικνύουν μια παραλλαγή μοντέλου και ενδέχεται να αντικαθίστανται από τους χαρακτήρες (0-9) ή (A-Z) στον κωδικό μοντέλου.

• Όταν αντικαθιστάτε τη λαβή της πόρτας, προσέχετε να μη γρατσουνίσετε το μπροστινό μέρος τη πόρτας.

• Πιέστε σταθερά τις λαβές στα υποστηρίγματα. Βεβαιωθείτε ότι δεν υπάρχει κενό ανάμεσα στα υποστηρίγματα και την

• Σφίξτε καλά τις βίδες όταν προσαρτάτε τη λαβή.

• Βεβαιωθείτε ότι η λαβή είναι προσαρτημένη σταθερά προτού χρησιμοποιήσετε το προϊόν. Απαιτούμενα εργαλεία (δεν παρέχονται) Κατσαβίδι Phillips Κατσαβίδι με επίπεδη

Για να αποσπάσετε τις λαβές

Αυτή η διαδικασία ισχύει τόσο για τον θάλαμο ψυγείου όσο και για τον θάλαμο καταψύκτη.

1. Χρησιμοποιήστε ένα κατσαβίδι με επίπεδη κεφαλή για

να αφαιρέσετε τα καλύμματα βιδών. - Αφού αποσπάσετε τη λαβή, τοποθετήστε ξανά τα καλύμματα βιδών στις οπές των βιδών.

2. Χρησιμοποιήστε ένα κατσαβίδι Phillips για να

αφαιρέσετε τις βίδες και να αποσπάσετε τη λαβή.

Χρησιμοποιήστε αυτές τις βίδες για να στερεώσετε τη λαβή στην αντίθετη πλευρά.

3. Τοποθετήστε τη νέα λαβή εφαρμόζοντας την

αντίστροφη διαδικασία σε σχέση με την αφαίρεση. RB7300T_User-servicing-manual_EL.indd 3 2020-11-19 PM 6:01:41Ελληνικά Αντικατάσταση παρεμβύσματος

Φροντίστε να προσαρτήσετε σταθερά το παρέμβυσμα. Διαφορετικά, ενδέχεται να διαρρεύσει κρύος αέρας από το ψυγείο. Για να αφαιρέσετε το παρέμβυσμα Ανοίξτε την πόρτα και αφαιρέστε το παρέμβυσμα από την

Για να αντικαταστήσετε το παρέμβυσμα Προσαρτήστε ένα νέο παρέμβυσμα στην πόρτα του ψυγείου. Βεβαιωθείτε ότι δεν υπάρχει κενό ανάμεσα στο νέο παρέμβυσμα και την πόρτα. Αντικατάσταση συρταριού

Βεβαιωθείτε ότι το συρτάρι έχει εισαχθεί σωστά στη ράγα κατά την τοποθέτηση. Για να αφαιρέσετε το συρτάρι Ανασηκώστε προσεκτικά το εμπρός μέρος του συρταριού και σύρετέ το έξω. Για να επανατοποθετήσετε τα συρτάρια Για να επανατοποθετήσετε τα συρτάρια, ακολουθήστε τα αντίστοιχα βήματα αφαίρεσης με την αντίστροφη σειρά. RB7300T_User-servicing-manual_EL.indd 4 2020-11-19 PM 6:01:42Ελληνικά Αντικατάσταση μεντεσέ Για να αντικαταστήσετε τους μεντεσέδες, πρέπει πρώτα να αφαιρέσετε τις πόρτες.

• Όταν αφαιρείτε τις πόρτες, να είστε ιδιαίτερα προσεκτικοί επειδή οι πόρτες είναι βαριές.

• Προτού αντικαταστήσετε τους μεντεσέδες, τοποθετήστε ένα μαλακό υλικό όπως χαρτόνι στο δάπεδο, για να αποτρέψετε την πρόκληση γρατσουνιών στις πόρτες όταν τις τοποθετήσετε στο δάπεδο.

• Επειδή οι μεντεσέδες χρειάζονται προσεκτικό χειρισμό και πρέπει να αντικατασταθούν από δύο ή περισσότερα άτομα, συνιστούμε να ζητήσετε επαγγελματική τεχνική υποστήριξη.

• Αν αφαιρέσετε τον μεντεσέ χωρίς να συγκρατείτε την πόρτα, η πόρτα ενδέχεται να πέσει και να προκαλέσει τραυματισμό.

• Βεβαιωθείτε ότι ο άξονας είναι στερεωμένος σταθερά στον μεντεσέ.

• Βεβαιωθείτε ότι ο μεντεσές είναι προσαρτημένος σταθερά στον θάλαμο.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για να γείρετε/ακουμπήσετε κάτω το ψυγείο, απαιτούνται τουλάχιστον 2 άτομα.

• Αποσυνδέστε το καλώδιο ρεύματος προτού αντιστρέψετε τις πόρτες. Απαιτούμενα εργαλεία (δεν παρέχονται) Κατσαβίδι Phillips Κατσαβίδι με επίπεδη κεφαλή Κλειδί 11 mm Καστάνια 10 mm Καστάνια 8 mm Κλειδί 10 mm RB7300T_User-servicing-manual_EL.indd 5 2020-11-19 PM 6:01:42Ελληνικά Αντιστροφή της πόρτας

Για τα μοντέλα με λαβές, αντιστρέψτε πρώτα τις λαβές. (Για λεπτομερείς πληροφορίες, ανατρέξτε στην ενότητα «Αντικατάσταση λαβής (για μοντέλα τύπου λαβής με μπάρα)».)

1. Με την πόρτα του ψυγείου κλειστή, χρησιμοποιήστε

ένα κατσαβίδι Phillips για να αφαιρέσετε τις βίδες που στερεώνουν το επάνω κάλυμμα (A).

2. Ανασηκώστε απαλά το επάνω κάλυμμα (A) και

τοποθετήστε το επάνω στο ψυγείο. - Να είστε προσεκτικοί όταν ανασηκώνετε το επάνω κάλυμμα (A). Υπάρχει ένα συνδεδεμένο καλώδιο από

3. Αφαιρέστε το καλώδιο και τον σύνδεσμο καλωδίου που

βρίσκονται στις βάσεις κάτω από το επάνω κάλυμμα. - Αυτό το βήμα ενδέχεται να μην ισχύει για ορισμένα

Μην τραβάτε πολύ δυνατά τους συνδέσμους.

4. Αποσυνδέστε τον σύνδεσμο καλωδίου (Α).

- Αυτό το βήμα ενδέχεται να μην ισχύει για ορισμένα

5. Χρησιμοποιήστε μια καστάνια (8 mm) για να αφαιρέσετε

τις βίδες που στερεώνουν τον επάνω μεντεσέ (Α).

Για να αποτρέψετε την πτώση της πόρτας του ψυγείου, φροντίστε να την κρατάτε σφιχτά ενώ αφαιρείτε τις βίδες.

6. Ανοίξτε την πόρτα του ψυγείου και, στη συνέχεια,

ανασηκώστε την πόρτα για να την αφαιρέσετε από τον μεσαίο μεντεσέ. Φυλάξτε την πόρτα σε ένα ασφαλές

Η πόρτα είναι βαριά. Για να αποτρέψετε την πρόκληση ζημιάς ή τραυματισμού, να είστε προσεκτικοί ενώ αφαιρείτε

7. Ανοίξτε την πόρτα του καταψύκτη και, στη συνέχεια,

χρησιμοποιήστε μια καστάνια (8 mm) για να αφαιρέσετε τις βίδες που στερεώνουν τον κάτω μεντεσέ (Α). RB7300T_User-servicing-manual_EL.indd 7 2020-11-19 PM 6:01:44Ελληνικά

8. Με την πόρτα του καταψύκτη να στηρίζεται στον κάτω

μεντεσέ (Α), τραβήξτε αργά τον κάτω μεντεσέ (Α) για να τον αφαιρέσετε από τη βάση στο κάτω μέρος του ψυγείου. Αφού αφαιρέσετε τον κάτω μεντεσέ (Α) από τη βάση, αφαιρέστε τον από την πόρτα του καταψύκτη και, στη συνέχεια, τραβήξτε την πόρτα του καταψύκτη προς τα κάτω για να την αφαιρέσετε από τον μεσαίο μεντεσέ

Για να αποτρέψετε την πτώση της πόρτας του καταψύκτη, φροντίστε να κρατάτε σφιχτά την πόρτα του καταψύκτη μέχρι να την αφαιρέσετε με ασφάλεια από τον μεσαίο μεντεσέ (Β).

9. Χρησιμοποιήστε ένα κατσαβίδι Phillips και μια καστάνια

(10 mm) για να αφαιρέσετε τις βίδες που στερεώνουν τον μεσαίο μεντεσέ (Α).

10. Συναρμολογήστε εφαρμόζοντας την αντίστροφη

διαδικασία σε σχέση με την αποσυναρμολόγηση, αφού αντικαταστήσετε τον επάνω, τον μεσαίο ή/και τον κάτω

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα. RB7300T_User-servicing-manual_EL.indd 8 2020-11-19 PM 6:01:44Svenska Serviceanvisningar för användare
