MANUALE UTENTE RB34A7B5C38W SAMSUNG

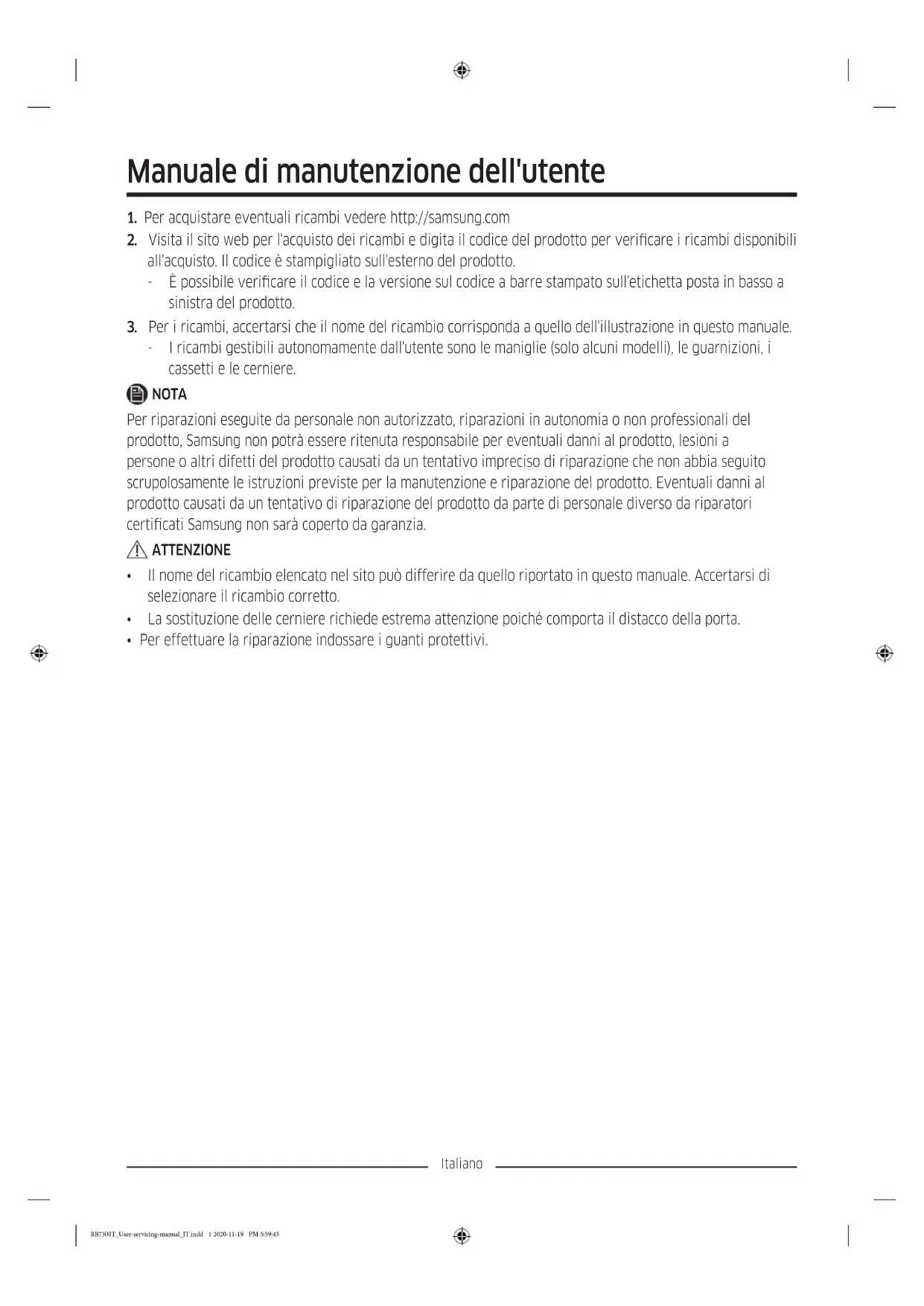

1. Per acquistare eventuali ricambi vedere http://samsung.com

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i ricambi disponibili

all'acquisto. Il codice è stampigliato sull'esterno del prodotto. - È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione in questo manuale.

- I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere. NOTA Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certicati Samsung non sarà coperto da garanzia. ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.

• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.

• Per effettuare la riparazione indossare i guanti protettivi. RB7300T_User-servicing-manual_IT.indd 1 2020-11-19 PM 5:59:45Italiano Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

01 Cerniera superiore 02 Guarnizione 03 Cassetto 04 Maniglie (solo modelli che ne sono dotati) 05 Cerniera centrale 06 Etichetta con codice a barre 07 Cerniera inferiore RB7300T_User-servicing-manual_IT.indd 2 2020-11-19 PM 5:59:45Italiano Maniglia di ricambio Il nome del modello ha questa forma: RB38**6****, RB38**2****, RL38**6****, RB3L**2****, RB36**6****, RB36**2****, RL36**6****, RL36**2****, RB34**6****, RB34**2****, RL34**6****, RL34**2**** Il valore degli asterischi può variare in basso al modello. Gli asterischi nel codice dei modelli indicano una variante ed i caratteri o numeri sostitutivi possono essere (0-9) oppure (A-Z) nel codice del modello. ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non grafare il frontale della porta.

• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.

• Nel ssaggio delle maniglie, serrare con forza le viti.

• Prima di usare il prodotto vericare che la maniglia sia ssata saldamente. Strumenti necessari (non forniti) Cacciavite a croce (+) Cacciavite piatto (-) Per staccare le maniglie NOTA Questa procedura si applica sia ai comparti del frigo sia a quelli del freezer.

1. Per rimuovere il coperchio delle viti usare un

cacciavite a lama piatta. - Una volta staccata la maniglia, ssare nuovamente i coperchi delle viti sui fori delle viti.

2. Per rimuovere le viti e staccare la maniglia usare

un cacciavite a croce. NOTA Usare queste viti per ssare la maniglia sul lato opposto.

3. Montare la nuova maniglia seguendo la

procedura di smontaggio in ordine inverso. RB7300T_User-servicing-manual_IT.indd 3 2020-11-19 PM 5:59:53Italiano Sostituzione della guarnizione ATTENZIONE Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda. Per rimuovere la guarnizione Aprire la porta e rimuovere la guarnizione. Sostituire la guarnizione Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta. Sostituire un cassetto ATTENZIONE Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio. Per rimuovere il cassetto Sollevare delicatamente la parte anteriore del cassetto ed estrarlo. Per rimontare i cassetti Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione. RB7300T_User-servicing-manual_IT.indd 4 2020-11-19 PM 5:59:54Italiano Sostituzione delle cerniere Per sostituire le cerniere, rimuovere prima la porta. ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.

• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di grafare la porta nell'appoggiarla.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.

• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.

• Accertarsi che il perno sia saldamente ssato alla cerniera.

• Vericare che la cerniera sia ssata saldamente all'armadio.

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.

• Scollegare il cavo di alimentazione prima di invertire le porte. Strumenti necessari (non forniti) Cacciavite a croce (+) Cacciavite piatto (-) Chiave inglese da 11 mm Chiave a bussola da 10 mm Chiave a bussola da 8 mm Chiave inglese da 10 mm RB7300T_User-servicing-manual_IT.indd 5 2020-11-19 PM 5:59:55Italiano Inversione della porta NOTA Per i modelli dotati di maniglie, invertire prima le maniglie (per ulteriori informazioni, consultare la sezione "Maniglia di ricambio (per i modelli con la maniglia a barra)").

1. A porta chiusa, usare un cacciavite a croce per

rimuovere le viti dal coperchio superiore (A).

2. Sollevare delicatamente il coperchio superiore (A)

e appoggiarlo sopra il frigorifero. - Prestare attenzione nel sollevare il coperchio superiore (A). Al di sotto è presente un cavo.

3. Rimuovere il cavo ed il connettore situato sul

fermo al di sotto del coperchio. - Questo passaggio potrebbe non essere pertinente in alcuni modelli. ATTENZIONE Non tirare con forza i connettori.

4. Scollegare il connettore del cavo (A).

- Questo passaggio potrebbe non essere pertinente in alcuni modelli. RB7300T_User-servicing-manual_IT.indd 6 2020-11-19 PM 5:59:56Italiano

5. Usando una chiave a bussola (8 mm) rimuovere le

viti che ssano la cerniera superiore (A). ATTENZIONE Al ne di prevenire una accidentale caduta della porta, trattenerla durante la rimozione delle viti.

6. Aprire la porta del frigorifero, e sollevarla per

estrarla dalla cerniera centrale. Conservare la porta con cura. ATTENZIONE La porta è pesante. Al ne di prevenire danni o lesioni, prestare attenzione durante la sua rimozione.

7. Aprire la porta del freezer ed usare una chiave a

8. Tenendo la porta del freezer appoggiata sulla

cerniera inferiore (A), tirare lentamente la cerniera inferiore (A) per estrarla dal fermo posto sul fondo del frigorifero. Una volta rimossa la cerniera inferiore (A) dal fermo, rimuoverla dalla porta del freezer, quindi tirare la porta del freezer verso il basso per rimuoverla dalla cerniera centrale (B). ATTENZIONE Al ne di prevenire una accidentale caduta della porta del freezer, trattenerla durante la rimozione dalla cerniera centrale (B).

9. Usare un cacciavite a croce ed una chiave a

bussola (10 mm) per rimuovere le viti che ssano la cerniera centrale (A).

10. Rimontare seguendo l'ordine opposto dopo aver

sostituito le cerniere superiore, centrale ed/o inferiore. ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. RB7300T_User-servicing-manual_IT.indd 8 2020-11-19 PM 5:59:57Deutsch Servicehandbuch für Benutzer
