BRUGSANVISNING RB29FSRNDBC SAMSUNG

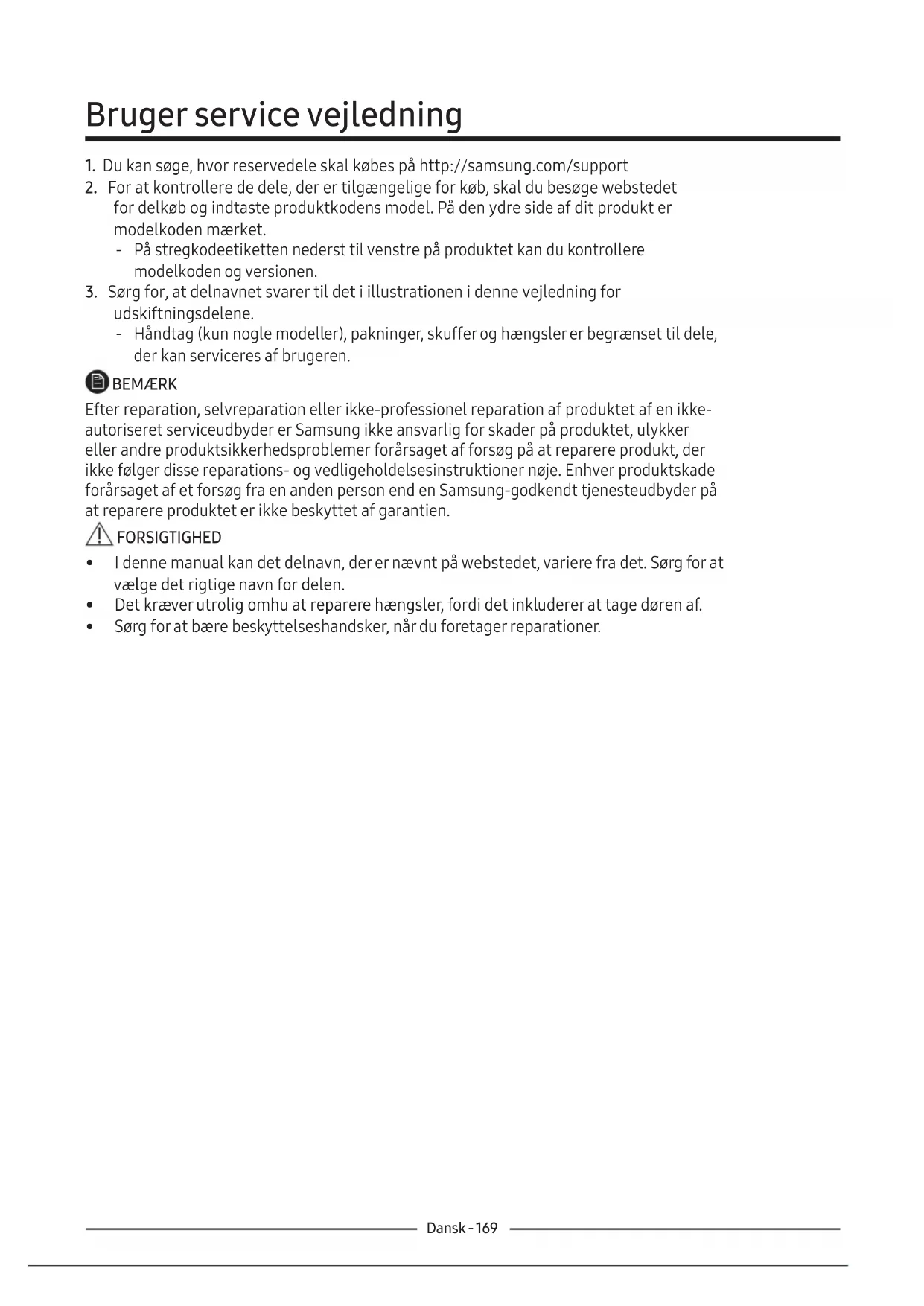

1. Du kan søge, hvor reservedele skal købes på http://samsung.com/support

2. For at kontrollere de dele, der er tilgængelige for køb, skal du besøge webstedet

for delkøb og indtaste produktkodens model. På den ydre side af dit produkt er modelkoden mærket. ‐ På stregkodeetiketten nederst til venstre på produktet kan du kontrollere modelkoden og versionen.

3. Sørg for, at delnavnet svarer til det i illustrationen i denne vejledning for

udskiftningsdelene. ‐ Håndtag (kun nogle modeller), pakninger, skuffer og hængsler er begrænset til dele, der kan serviceres af brugeren. BEMÆRK Efter reparation, selvreparation eller ikke-professionel reparation af produktet af en ikke- autoriseret serviceudbyder er Samsung ikke ansvarlig for skader på produktet, ulykker eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produkt, der ikke følger disse reparations- og vedligeholdelsesinstruktioner nøje. Enhver produktskade forårsaget af et forsøg fra en anden person end en Samsung-godkendt tjenesteudbyder på at reparere produktet er ikke beskyttet af garantien. FORSIGTIGHED

• I denne manual kan det delnavn, der er nævnt på webstedet, variere fra det. Sørg for at vælge det rigtige navn for delen.

• Det kræver utrolig omhu at reparere hængsler, fordi det inkluderer at tage døren af.

• Sørg for at bære beskyttelseshandsker, når du foretager reparationer.Dansk - 170 Afhængigt af modellen og regionen kan det faktiske billede og de givne dele af køleskabet variere.

Håndtag (kun gældende modeller)

04Dansk - 171 Udskiftning af håndtag Nødvendigt værktøj (medfølger ikke) At afmontere håndtagene BEMÆRK Denne procedure gælder både for køleskabet og fryseren. Modelnavnet ser sådan ud: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Hvad der erstatter stjernerne kan variere afhængigt af modellen. Stjerner i modelkoden angiver en variantmodel og kan erstatte (0-9) eller (AZ) i modelkoden. FORSIGTIGHED

• Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren.

• Tryk godt på håndtagene ved understøtningerne. Sørg for, at der ikke er noget mellemrum mellem understøtningerne og døren.

• Skru skruerne godt fast, når du fastgør håndtaget.

• Kontroller, at håndtaget er fastgjort før produktet bruges. Philips skruetrækker Flad skruetrækker

1. Brug en hovedskruetrækker til at fjerne

skruedækslerne. ‐ Når håndtaget er taget af, skal skruedækslerne fastgøres på skruehullerne.

2. Brug en stjerneskruetrækker til at

fjerne skruerne og løsne håndtaget. BEMÆRK Brug disse skruer til at fastgøre håndtaget på den modsatte side.

3. Saml det nye håndtag i omvendt

rækkefølge for demontering.Dansk - 172 Udskiftning af pakning Udskiftning af skuffe FORSIGTIGHED Sørg for at fastgøre pakningen. Ellers kan kold luft fra køleskabet lække. FORSIGTIGHED Kontroller, at skuffen er indsat korrekt i skinnen under samlingen. For at fjerne pakningen Åbn døren, og fjern pakningen fra døren. Udskiftning af pakningen Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren. For at fjerne skuffen Løft forsigtigt den forreste del af skuffen, og skub den ud. For at fastgøre skufferne igen Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin.Dansk - 173 Udskiftning af hængsel Nødvendigt værktøj (medfølger ikke) Philips skruetrækker Flad skruetrækker 11 mm skruenøgle 10 mm topnøgle 8 mm topnøgle 10 mm skruenøgle For at udskifte hængslerne skal du fjerne dørene første. FORSIGTIGHED

• Vær yderst forsigtig, når du fjerner dørene, da dørene er tunge.

• Anbring en blød pude, såsom pap, på gulvet, inden du fjerner hængslerne for at undgå ridser på døren, når du placerer dørene ned.

• Da hængslerne skal håndteres og fjernes omhyggeligt af to eller flere personer, anbefales det, at du tilkalder dygtig teknisk assistance.

• Døren kan falde ned og forårsage personskade, hvis du fjerner hængslet uden at holde døren.

• Sørg for, at akslen er strammet på hængslet.

• Kontroller, at hængslet er fastgjort korrekt til skabet.

• Sørg for, at ledningstilslutningerne er tilsluttet korrekt.

• Når du fastgør topdækslet, skal du passe på ikke at beskadige ledningerne. ADVARSEL

• Vipning / lægning af køleskabet kræver mindst 2 personer.

• Træk netledningen ud, inden du bakker på dørene.Dansk - 174 Vender døren om BEMÆRK For modeller med håndtag skal du vende håndtagene første. (For detaljeret information, se afsnittet “Vendning af dørhåndtagets position (For modeller med barhåndtag)”).

1. Fjern dækslet wiredør (1).

Demonter dækslet til dækslet (2).

2. Fjern dækhængslet for at skubbe en krog

‐ Indsæt en hovedskruetrækker, og sæt den tilbage ‐ Løft dækslet op, og skub en krog (Pas på ikke at beskadige dækhængselsledningen ved at skubbe ved at skubbe den for hårdt) ‐ Skil det ad ved at skubbe

3. Frakobl ledningsstikket til køleskabsdøren.

‐ Dette trin gælder muligvis ikke for nogle modeller. FORSIGTIGHED Træk ikke i stikkene for hårdt.

‐ (Pas på ikke at tabe døren, når du adskiller den.)Dansk - 175

5. Fjern køleskabsdøren fra det midterste

hængsel ved forsigtigt at løfte døren lige op. FORSIGTIGHED Døren er tung, pas på ikke at skade dig selv, når du fjerner døren.

6. Demonter det midterste hængsel ved at fjerne

skruerne ved hjælp af en stjerneskruetrækker. FORSIGTIGHED Frysedøren kan falde fremad, så vær venlig at støtte døren.

7. Fjern frysedøren fra det nederste hængsel ved

forsigtigt at løfte døren lige op. FORSIGTIGHED Døren er tung, pas på ikke at skade dig selv, når du fjerner døren.Dansk - 176

8. Mens frysedøren sidder på det nederste

hængsel (A), trækkes langsomt i bundhængslet (A) for at fjerne det fra holderen i bunden af køleskabet. Når det nederste hængsel (A) er fjernet fra holderen, skal du fjerne det fra frysedøren og derefter trække frysedøren ned for at fjerne den fra det midterste hængsel (B). FORSIGTIGHED Sørg for at holde frysedøren tæt, indtil den sikkert fjernes fra det midterste hængsel (B) forat forhindre, at frysedøren falder ned.

9. Brug en stjerneskruetrækker og topnøgle

(10 mm) til at fjerne skruerne, der fastgør det midterste hængsel (A).

10. Saml igen i den modsatte rækkefølge for

demontering efter udskiftning af top-, midter- og / eller bundhængsel. FORSIGTIGHED

• Sørg for, at ledningstilslutningerne er tilsluttet korrekt.

• Når du fastgør topdækslet, skal du passe påikke at beskadige ledningerne.Norsk - 177 Brukerhåndbok for service
