РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RB29FSRNDBC SAMSUNG

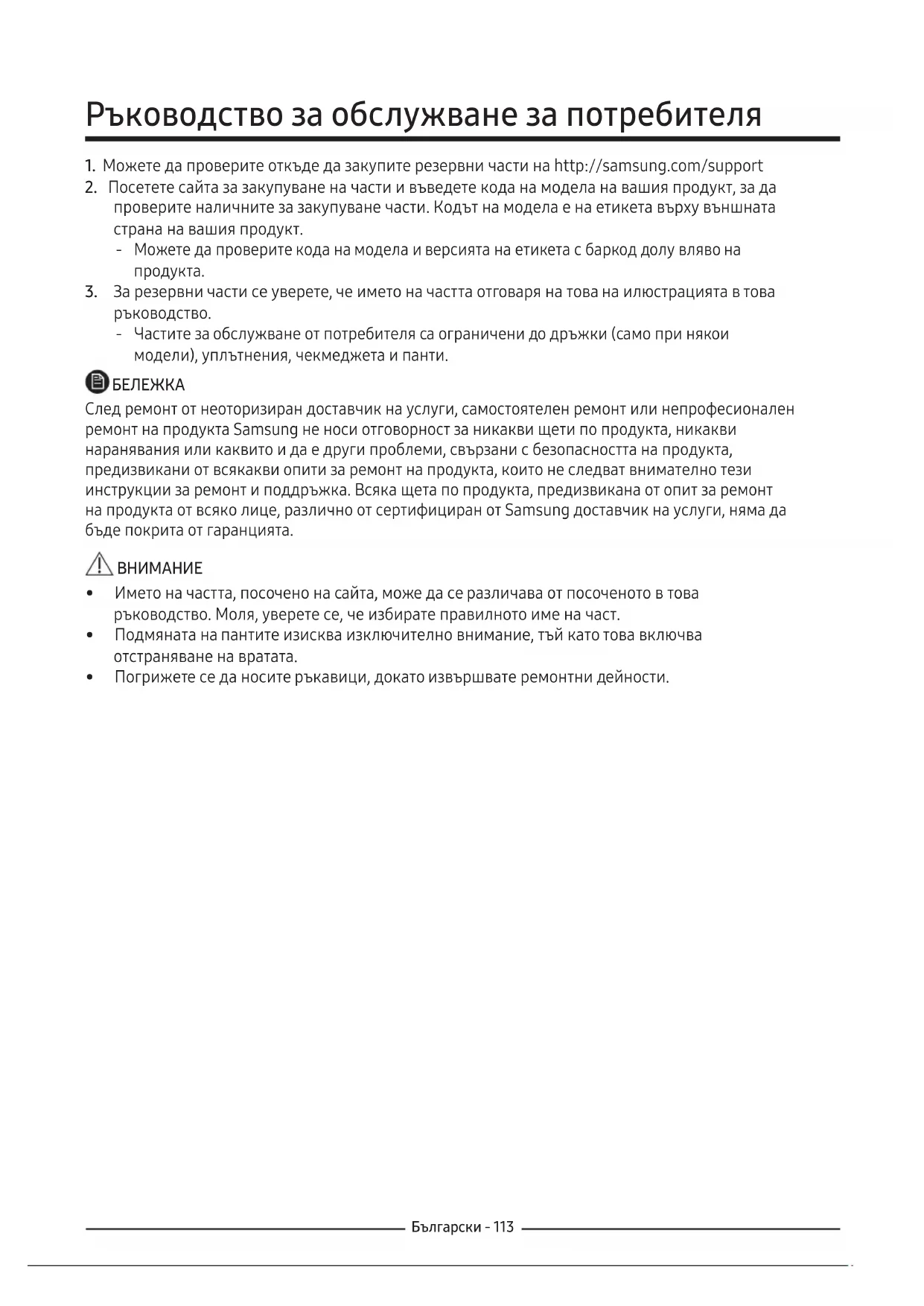

1. Можете да проверите откъде да закупите резервни части на http://samsung.com/support

2. Посетете сайта за закупуване на части и въведете кода на модела на вашия продукт, за да

проверите наличните за закупуване части. Кодът на модела е на етикета върху външната страна на вашия продукт. ‐ Можете да проверите кода на модела и версията на етикета с баркод долу вляво на

3. За резервни части се уверете, че името на частта отговаря на това на илюстрацията в това

ръководство. ‐ Частите за обслужване от потребителя са ограничени до дръжки (само при някои модели), уплътнения, чекмеджета и панти.

След ремонт от неоторизиран доставчик на услуги, самостоятелен ремонт или непрофесионален ремонт на продукта Samsung не носи отговорност за никакви щети по продукта, никакви наранявания или каквито и да е други проблеми, свързани с безопасността на продукта, предизвикани от всякакви опити за ремонт на продукта, които не следват внимателно тези инструкции за ремонт и поддръжка. Всяка щета по продукта, предизвикана от опит за ремонт на продукта от всяко лице, различно от сертифициран от Samsung доставчик на услуги, няма да бъде покрита от гаранцията.

• Името на частта, посочено на сайта, може да се различава от посоченото в това ръководство. Моля, уверете се, че избирате правилното име на част.

• Подмяната на пантите изисква изключително внимание, тъй като това включва отстраняване на вратата.

• Погрижете се да носите ръкавици, докато извършвате ремонтни дейности.Български - 114 Действителният вид на осигурените части може да се различават в зависимост от модела и страната.

Панти (само приложимите модели)

04Български - 115 Подмяна на дръжка Необходими инструменти (не са предоставени) За да свалите дръжките

Тази процедура се отнася както за хладилното отделение, така и за това на фризера. Името на модела изглежда така: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Това, което стои на мястото на звездичката, може да се различава в зависимост от модела. Звездичката(ите) показват вариант на модела и могат да заменят (0-9) или (A-Z) в кода на модела.

• Когато подменяте дръжката на вратата, внимавайте да не одраскате предната врата.

• Натиснете плътно дръжките при опорите. Уверете се, че няма луфт между опорите и вратата.

• Затегнете здраво винтовете, когато закрепвате дръжката.

• Проверете дали дръжката е закрепена здраво, преди да използвате продукта. Кръстата отвертка Плоска отвертка

1. Използвайте плоска отвертка, за да

свалите капачките на винтовете. ‐ След като свалите дръжката, поставете капачките на винтовете обратно върху отворите за винтовете.

2. Използвайте кръстата отвертка, за да

свалите винтовете и да отстраните

Използвайте тези винтове, за да закрепите дръжката върху противоположната страна.

3. Сглобете новата дръжка в порядък,

обратен на разглобяването.Български - 116 Подмяна на уплътнението Подмяна на чекмеджетата

Погрижете се да закрепите уплътнението здраво. В противен случай от хладилника може да изтече студен въздух.

Уверете се, че чекмеджето е поставено правилно в релсата по време на сглобяването. За да свалите уплътнението Отворете вратата и свалете уплътнението от вратата. За да подмените уплътнението Закрепете ново уплътнение към вратата на хладилника. Уверете се, че няма луфт между новото уплътнение и вратата. За да свалите чекмеджето Внимателно повдигнете предната част на чекмеджето и го издърпайте навън. За да поставите чекмеджетата обратно Поставянето на чекмеджетата обратно следва обратния порядък на съответните им стъпки по отстраняването им.Български - 117 Подмяна на пантите Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка 11 mm гаечен ключ 10 mm тресчотка 8 mm тресчотка 10 mm гаечен ключ За да подмените пантите, първо трябва да свалите вратите.

• Когато сваляте вратите, бъдете крайно внимателни, защото вратите са тежки.

• Преди да подмените пантите, поставете мека подложка като например кашон върху пода, за да предотвратите драскотини по вратата, когато поставяте вратите долу.

• Тъй като с пантите трябва да се работи внимателно и да се подменят от две или повече лица, ние ви препоръчваме да извикате професионално техническо обслужване.

• Ако свалите пантата, без да държите вратата, вратата може да падне и да предизвика нараняване.

• Уверете се, че оста е здраво затегната към пантата.

• Проверете дали пантата е закрепена здраво към корпуса.

• Проверете дали кабелните конектори са свързани правилно.

• Внимавайте да не повредите проводниците, когато затягате горния капак. ПРЕДУПРЕЖДЕНИЕ

• Накланянето/поставянето на хладилника в легнало положение изисква минимум 2 лица.

• Изключете захранващия кабел, преди да обърнете вратите.Български - 118 Обръщане на вратата

За моделите с дръжки първо обърнете дръжките. (За подробна информация вижте раздел “Обръщане на позицията на дръжката на вратата (за модели с дръжки от тип релса)”.)

1. Отстранете капака на вратата (1).

Разглобете капачката на разделителя на вратата (2).

2. Отстранете капака на пантата, за да

натиснете куката ‐ Вкарайте плоска отвертка и я върнете

‐ Повдигнете капака и натиснете куката (внимавайте да не повредите капака на пантата, като натискате твърде силно) ‐ Разглобете с натискане

3. Разкачете кабелния конектор на вратата на

хладилника. ‐ Тази стъпка може да не е приложима за някои модели.

Не дърпайте конекторите твърде силно.

4. Отстранете винтовете.

‐ (Внимавайте да не изпуснете вратата, когато я разглобявате.)Български - 119

5. Свалете вратата на хладилника от средната

панта, като внимателно повдигнете вратата право нагоре.

Вратата е тежка; внимавайте да не се нараните, когато я сваляте.

6. Разглобете средната панта, като свалите

винтовете с кръстата отвертка (+).

Вратата на фризера може да падне напред, такаче, моля, поддържайте вратата.

7. Свалете вратата на фризера от долната панта,

като внимателно повдигнете вратата право

Вратата е тежка; внимавайте да не се нараните, когато я сваляте.Български - 120

8. Докато вратата на фризера стои на долната

панта (А), бавно издърпайте долната панта (А), за да я свалите от държача в долната част на хладилника. След като долната панта (А) бъде свалена от държача, отстранете я от вратата на фризера и след това издърпайте вратата на фризера надолу, за да я свалите от средната панта (В).

За да не допуснете вратата на фризера да падне, уверете се, че държите вратата на фризера здраво, докато тя не бъде свалена безопасно от средната панта (B).

9. Използвайте кръстата отвертка

итресчотка (10 mm), за да свалите винтовете, закрепващи средната панта (A).

10. Сглобете обратно в обратен порядък на

разглобяването, след като подмените горната, средната и/или долната панта.

• Проверете дали кабелните конектори са свързани правилно.

• Внимавайте да не повредите проводниците, когато затягате горния капакHrvatski - 121 Korisnički priručnik za servisiranje
